Type de produit	Chauffage radiant infrarouge
Marque	Trotec
Modèle	IR 2000 C
Dimensions (L x l x H)	385 x 690 x 110 mm
Poids	5 kg
Alimentation	220-240 V ~ 50/60 Hz
Puissance de chauffage	2000 W (2 niveaux : 1000 W et 2000 W)
Indice de protection	IP55 (étanche à la poussière et aux jets d'eau)
Type de fiche secteur	CEE 7/7
Longueur du câble	180 cm
Éléments chauffants	Halogène
Fonctions principales	2 niveaux de chauffage, éléments LED décoratifs, télécommande infrarouge
Montage	Au plafond (suspension par chaînes)
Usage	Extérieur couvert ou intérieur, chauffage de surfaces

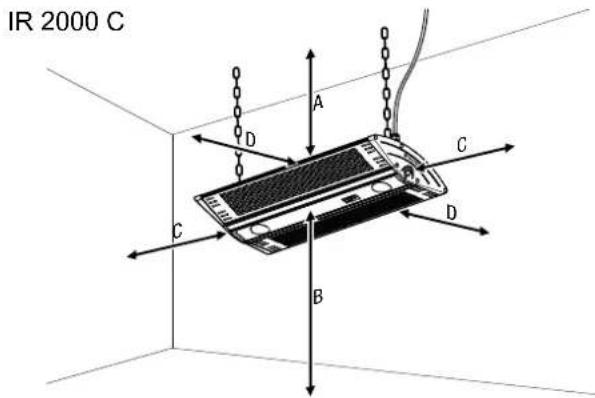

Distances de sécurité minimales	Vers le haut : 30 cm, vers l'avant : 180 cm, sur les côtés : 100 cm, vers le bas : 100 cm
Sécurité	Protection contre la surchauffe, surface chaude, arrêt d'urgence, ne pas couvrir
Entretien et nettoyage	Nettoyer avec un chiffon humide doux, ne pas plonger dans l'eau, enlever les saletés des résistances au pinceau
Piles pour télécommande	2 x AAA (1,5 V)
Durée de vie des éléments chauffants	Environ 5000 heures
Accessoires fournis	2 chaînes de suspension, 4 mousquetons, télécommande, mode d'emploi

FOIRE AUX QUESTIONS - IR 2000 C TROTEC

Comment installer le chauffage IR 2000 C ?

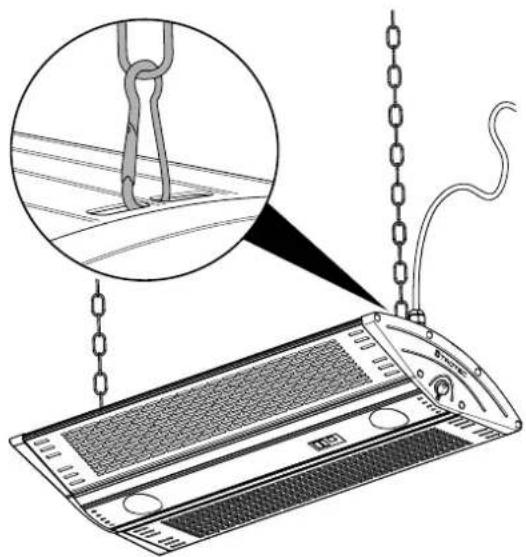

Le montage se fait au plafond à l'aide des deux chaînes de suspension et des mousquetons fournis. Fixez les supports de plafond adaptés, accrochez les chaînes aux trous prévus sur l'appareil, puis suspendez le tout en veillant à respecter les distances de sécurité minimales (voir caractéristiques techniques).

Comment utiliser la télécommande ?

Assurez-vous que les piles AAA sont installées correctement. Dirigez la télécommande vers l'appareil. Utilisez la touche Power/Level pour allumer/éteindre et sélectionner les niveaux de chauffage (L1=1000W, L2=2000W). Les touches LED permettent d'allumer/éteindre les éléments décoratifs.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord que l'interrupteur secteur est sur I et que l'appareil n'est pas en mode veille. Si le problème persiste, contrôlez le fusible ou le disjoncteur. Attendez 10 minutes avant de redémarrer. Si rien ne fonctionne, contactez un professionnel qualifié.

Puis-je utiliser l'appareil dans une salle de bain ?

Non, l'appareil ne doit pas être utilisé à proximité immédiate d'une piscine ou dans une pièce humide. Il est conçu pour un usage extérieur couvert ou intérieur sec. L'indice IP55 protège contre les jets d'eau, mais pas contre l'humidité permanente.

Comment nettoyer l'appareil ?

Débranchez et laissez refroidir complètement l'appareil. Nettoyez le boîtier avec un chiffon humide doux et non pelucheux. N'utilisez pas de solvants ni de produits abrasifs. Pour les résistances, utilisez un long pinceau à poils pour enlever les saletés. Ne plongez jamais l'appareil dans l'eau.

L'appareil émet une odeur lors de la première utilisation, est-ce normal ?

Oui, il est possible qu'une odeur apparaisse lors de la première mise en service ou après une longue période de non-utilisation. Cela est dû à la combustion des poussières sur les éléments chauffants. Aérez la pièce et l'odeur disparaîtra rapidement.

Quelle est la distance de sécurité à respecter devant l'appareil ?

Maintenez une distance d'au moins 180 cm entre la face rayonnante et tout matériau inflammable (tissus, rideaux, meubles). Les distances latérales et vers le bas sont de 100 cm, et vers le haut de 30 cm.

Que faire en cas de panne ou de défaut ?

Consultez d'abord le chapitre 'Défauts et pannes' de la notice. Vérifiez le cordon secteur, le fusible, et les piles de la télécommande. Si l'appareil ne fonctionne toujours pas, contactez le service après-vente Trotec ou un électricien qualifié. N'essayez pas d'ouvrir l'appareil vous-même.

Puis-je couvrir l'appareil pendant le fonctionnement ?

Non, il est strictement interdit de couvrir l'appareil. Cela provoquerait une surchauffe et un risque d'incendie. Ne posez aucun objet (vêtements, serviettes) sur ou devant l'appareil.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Il doit être déposé dans un point de collecte pour appareils électriques et électroniques. Les piles usagées doivent être éliminées séparément conformément à la réglementation locale.

MODE D'EMPLOI IR 2000 C TROTEC

Indications sur le manuel d'utilisation. 2

Normes de sécurité 2

Informations sur I'appareil 5

Transport et stockage 6

Montage et mise en service 7

Utilisation. 10

Défauts et pannes 12

Maintenance 13

Annexe technique. 13

Élimination. 14

Indications sur le manuel d'utilisation

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais,aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez telecharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :

IR 2000 C

https://hub.trotec.com/?id=45862

IRS 2010

Veuillez dire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adequate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

Avertissement

Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont l'objet d'une surveillance constante.

Les enfants âgés de 3 à 8 ans n'ont le droit d'allumer et d'eteindre l'appareil que s'ils font l'objet d'une surveillance ou s'ils ont reçu une instruction adequate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation, à condition que l'appareil soit place ou installe dans sa position normale d'utilisation.

Les enfants âgés de 3 à 8 ans n'ont pas le droit de brancher la fiche secteur dans la prise, de réguler l'appareil, de le nettoyer ni d'effectuer l'entretien utilisateur.

• N'utilise pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• N'utilisez pas l'appareil comme source d'inflammation.
• Ne couvrez pas l'appareil pendant le fonctionnement.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• Protégéz tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez des rallonges de cables electriques conformément à la puissance connectée de l'appareil, la longueur du cable et l'utilisation. Déroulez complètement la rallonge electrique. Evitez toute surcharge electrique.

• Avant l'entretien, la maintenance ou les réparations, débranche le cable électrique de l'appareil en le saississant par la fiche.

• Éteignez l'appareil et retirez le cable électrique de la prise lorsque l'appareil n'est pas en service.

• N'utilise jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable électrique. Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cables electriques défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimum requises par rapport aux murs et aux objets ainsi que les conditions d'entroposage et de fonctionnement conformément aux données techniques dans le chapitre « Annexe technique ».
• Maintenez toujours une distance de sécurité d'au moins 1,80 m entre la face rayonnante de l'appareil et les matériaux inflammables quels qu'ils soient, comme les tissus, les rideaux, les lits ou les canapes.
• Laissez refroidir l'appareil avant le transport ou la maintenance.
• L'appareil ne doit pas être posé au-dessous d'une prise.
• En raison du risque d'incendie qui existe si l'appareil est couvert ou mal installé, ce dernier ne doit pas être exploité avec unprogrammateur, une minuterie, un système de commande à distance ou tout autre dispositif permettant de l'allumer automatiquement.
• N'utilisez plus cet appeareil si celui qu'un l'a fait tomber ou s'il presente des signes visibles de dommage.
  Utilisez des piles du type AAA.
• N'essayez jamais de recharger des piles non prévues à cet effet.
• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
• Placez les piles dans le compartment à piles en respectant les polarités.
• Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de la prise de courant lorsque vous n'utilise pas l'appareil pendant une longue période.
• Ne court-circuitez jamais les bornes d'alimentation dans le département à piles.
• N'avalez pas de pile! Une pile avalée peut déclenger, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!
• Si vous pensez qu'unepile a ete avalee ou introduite de toute autre maniere dans le corps, consultez immediatement un medecin!

Tenez les piles neuves ou usages hors de portee des enfants, de meme qu'un compartment a piles ouvert.
- Si le compartment est piers ne peut plus fermer de façon sure, n'utilisez plus l'appareil par l'intérimédiaire de la télécommande.

Utilisation conforme

Utilisez l'appareil pour chauffer les surfaces situées à l'extérieur, dans les endroits couverts ou non couverts. Sont considérés comme faisant partie d'une utilisation conforme :

• Le chauffage des surfaces
  -dans les entreprises,
  -dans les pièces de chantiers,
  -dans les conteneurs,
  -dans les restaurants,
• sur les salons et dans l'évenementiel

Utilisations non conformes prévisibles

• L'appareil n'est pas concu pour l'utilisation industrielle.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• N'utilisez pas l'appareil pour chauffer un vehicule.
• N'utilise pas l'appareil à proximé de solvants, de peintures ou d'autres vapeurs facilement inflammables, ni dans des locaux dans lesquels sont stockés de tels produits
  L'appareil ne doit pas etre utilise comme chauffage pour les bébes,les enfants ni les animaux.
• N'utilisez pas cet apparéil de chauffage à proximé immodiate d'une piscine!
• L'appareil ne doit pas etre soumis à l'humidite ni place aux endroits exposés (plue, soleil).
  Toute utilisation autre que celle prevue est consideree comme une utilisation non conforme raisonnablement previsible.

Il est interdit de modifier, compléter ou ALTERer l'appareil de chaque manière que ce soit.

Qualification du personnel

Toute personne utilisant leprésent appareil doit :

• prendre conscience des risques associés aux apparciels électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Symboles sur I'appareil

Symboles	Signification
	Le symbole apposé sur l'appareil rappelle qu'il est interdir d'accrocher des objets (par exemple des serviettes, des vêtements ou autres) au-dessus de l'appareil ou juste devant celui-ci. Le chauffage ne doit pas être couvert afin d'éviter une surchauffe ou un incendie.

Risques résiduels

Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relat à la tension électrique Risque d'électrocution!

La déténation d'eau à l'intérieur d'un apparéil électrique augmente le risque d'électrocution!

N'utilisez pas cet appeareil de chauffage à proximite immédiate d'une piscine!

Avertissement de surface chaude

Certaines pieces de l'appareil peuvent chauffer très fortement et provoquer des brûlures. Une prudence particulière est nécessaire en présence d'enfants ou autres personnes vulnérables.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.

Avertissement Danger de suffo

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Avertissement

Risque d'incendie en cas d'installation incorrecte.
Ne placez pas l'appareil sur un support inflammable.
Ne placez pas l'appareil sur des moquettes à poils longs.

Avertissement

Risque de blessures provoquées par le rayonnement infrarouge!

Ne restez pas trop longtemps à proximite immediate de l'appareil. Ne regardez pas directement dans l'appareil pendant une longue période. Respectez les distances minimum.

Avertissement

L'appareil ne doit pas etre recouvert afin d'eviter une surchauffe ou un incendie!

Avertissement

Les particules grossières de saleté sur les résistances peuvent provoquer une surchauffe de l'appareil. Risque d'incendie

Avant demettre l'appareil en marche,retirez les particules grossières de saletedes résistances conformement au chapitre Maintenance.

Comportement en cas d'urgence

1. Arretez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Protection contre le basculement

L'IRS 2010 est doté d'une protection anti-basculement. La protection anti-basculement est un dispositif de sécurité destiné à minimiser le risque d'incendie en cas de basculement accidentel de l'appareil. Celui-ci s'éteint automatiquement des qu'il n'est plus en position verticale, par exemple s'il est renversé par inadvertance.

La protection anti-basculement eteint I'appareil des que celui-ci s'incline par rapport à la position verticale. Dés que I'appareil se trouve de nouveau en position verticale et sur une surface ferme, il peut etre utilisé normalement au bout de quelques secondes.

Informations sur l'appareil

Description de l'appareil

L'appareil sert à générer très rapidement de la chaleur.

L'appareil fonctionne selon le principe de la génération de chaleur par rayonnement infrarouge. Celui-ci est génére par un élément chauffant halogène. Le rayonnement infrarouge est transmis sous forme de rayonnement thermique aux surfaces environnantes. Les personnes ou les objets sont ainsi chauffés de façon directe.

Les deux niveaux de chauffage peuvent être sélectionnés sur l'appareil ou par l'intémediaire de la télécommande.

• convient à l'utilisation en extérieur pour les espaces couverts ou non couverts
• indice de protection IP55 - étanche à la poussière et aux jets d'eau
• environ 5000 heures d'éclairage
• montage sur pied (IRS 2010)
• montage au plafond (IR 2000 C)
• protection anti-basculement (IRS 2010)
• fonctionnement silencieux
  2 niveaux de chauffage
• aucun déplacement de poussière

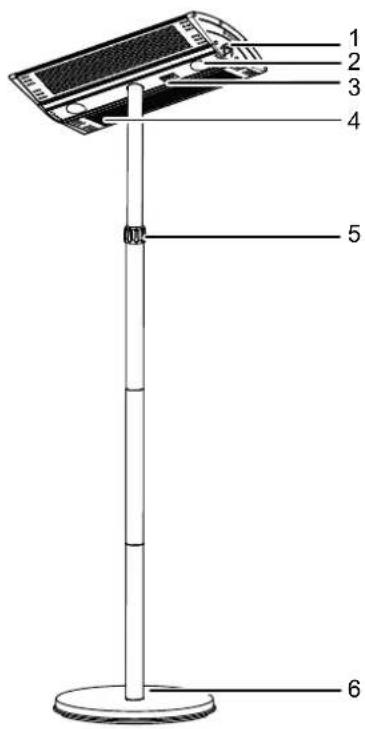

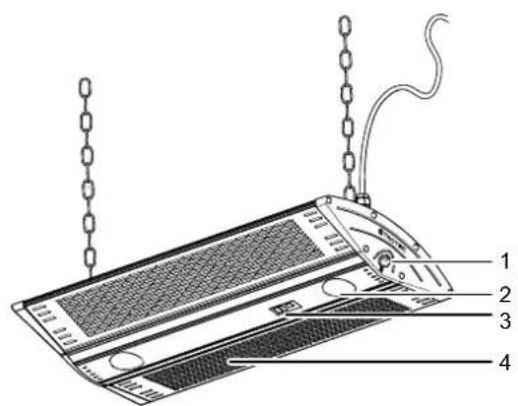

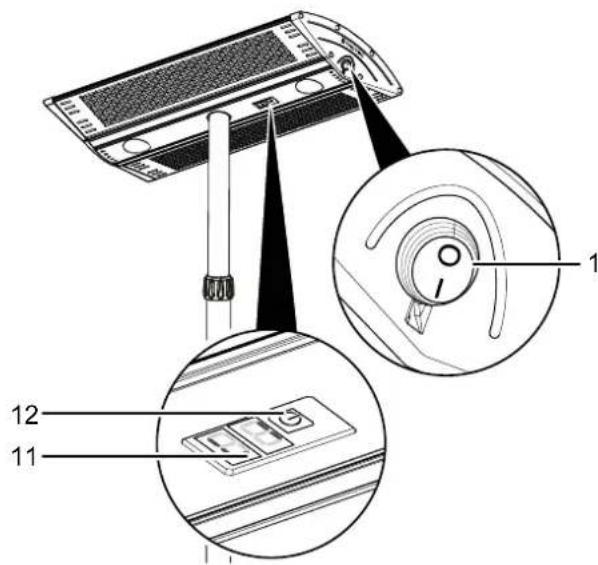

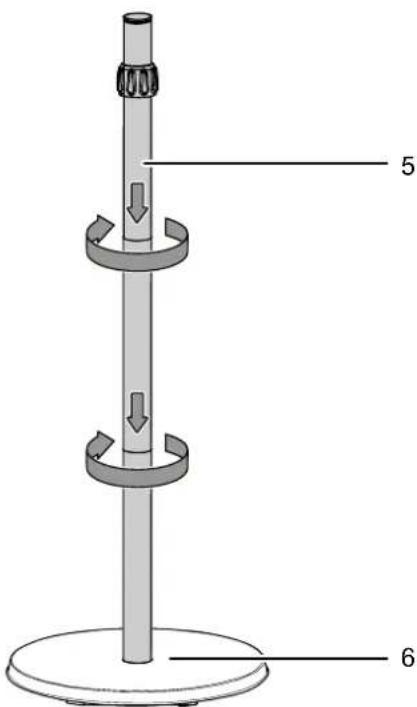

Représentation de l'appareil

IR 2000 C

IRS 2010

N° Désignation

1 Interrupteur secteur

2 Élement LED

3 Panneau de commande

4 Grille

5 Tige télécopique

6 Socle

7 Télécommande

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
  Laissez suffisamment refroidir l'appareil.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez suffisamment refroidir l'appareil.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Ne placez�除auncauterappareilouaucunobjetsur l'appareil,afin d'eviterdeledeteriorer.
• Retirer les piles de la télékomande

Montage et mise en service

Contenu de la livraison

IR 2000 C

1 chauffage radiant
2 chaînes de suspension
4 mousquetons
1 télécommande
- 1 mode d'emploi

IRS 2010

1 chauffage radiant
3 équres de fixation
- 3 vis à frapper
2rondelles
- 2 vis (tube de tige téléscopique)
- 4 vis (rondelle)
- 1 socle
- 3 tubes de tige téléscopique
- 1 clé plate
1 télécommande
- 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entiement l'emballage de I'appareil.
3. Deroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déteriouez pas en le déroulant.

Montage

Avertissement relat à la tension électrique

Risque de blessures à la suite d'un montage incorrect!

Certaines consignes locales ou nationales doivent, le cas échéant, être prises en compte pour le montage.

Nous recommendons de faire effectuer le montage par un électricien.

Avertissement

Risque d'incendie du à une installation incorrecte! Il existe un risque d'incendie si les distances minimum requises ne sont pas respectées.

Observe les indications du chapitre « Installation et mise en service » ainsi que les caractéristiques techniques en annexe.

Avertissement

L'appareil ne doit pas etre installe juste au-dessous d'une prise electrique, les fils electriques risquant sinon d'être touches au cours du montage de l'appareil. Risque d'électrocution!

Observe à ce sujet les distances minimum requises pour le montage de l'appareil (voir chapitre « Caracteristiques techniques »).

Montage de I'IR 2000 C

Utilisez des outils adaptés à la tâche à effectuer.
Deux supports de plafond ajustats sont pre-montés.

1. Fixez les quatre mousquetons à chacune des quatre extrémités des deux chaînes de suspension.
2. Accrochez les deux chaînes de suspension avec leurs mousquetons dans les deux troups prévus dans la face supérieure de l'appareil.
3. Fermez les mousquetons et vérifie que les chaînes de suspension sont bien reliées aux mousquetons.

1. Accrochez les deux chaînes de suspension aux supports de plafond au moyen des deux autres mousquetons.

Montage de l'IRS 2010

1. Posez le socle (6) en place sur le sol.
2. Assembliez les trois parties de la tige téléscopique (5) et le socle (6) en les vissant fermement comme illustré.

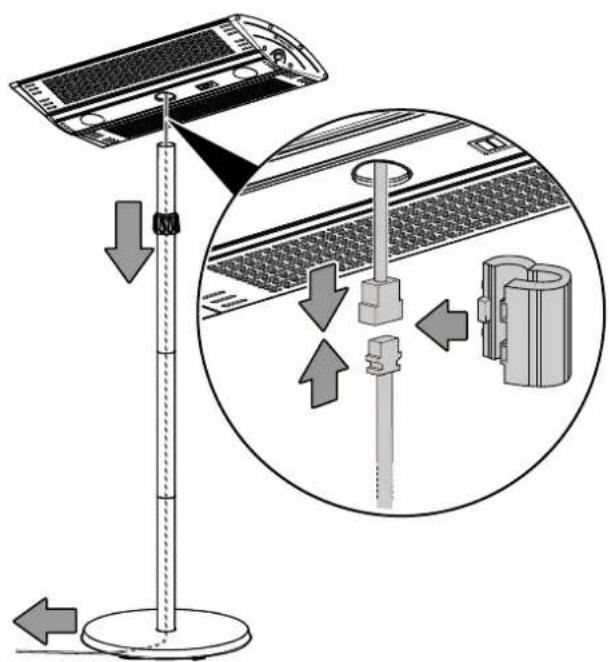

1. Raccordez le connecteur male du cordon secteur au connecteur femelle du chauffage radiant.
2. Fixez le connecteur maje du cordon secteur et faites passer le cordon secteur par le haut a travers la tige montée et le socle.

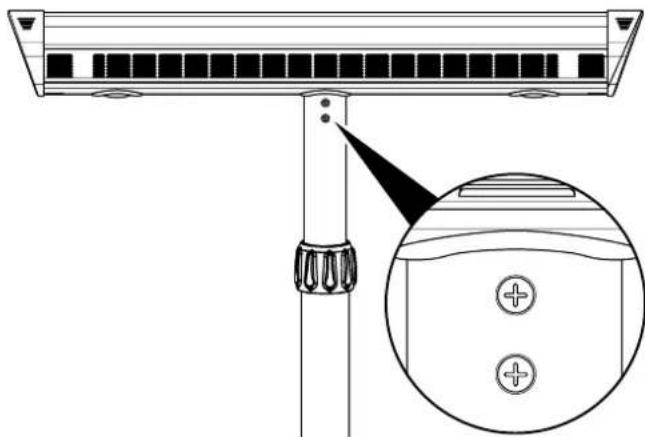

1. Placez le chauffage radiant sur le tube et vissez-le au moyen des 2 vis.

1. Amenez le chauffage radiant à la hauteur souhaïée et fixez la tige téléscopique à blocage rotatif (5).
2. Basculez l'appareil avec précaution.

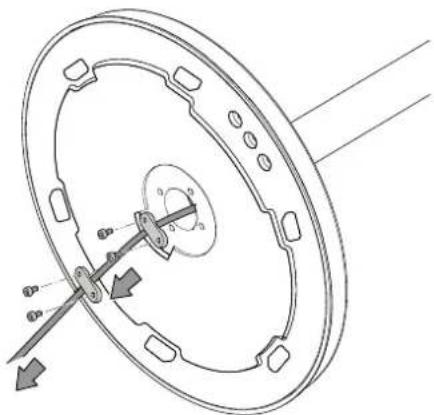

3. Fixez le cordon secteur sur la face inférieure du socle au moyen des deux cavaliers et des quatre vis.

1. Installez l'appareilABOUT et de façon stable.
2. Marquez les trou s pour la fixation au sol à la position des trois plaquettes de fixation. Observe les distances minimum par rapport aux autres objets.
3. Percez les trouss dans le sol aux endroits marqués sur le sol.

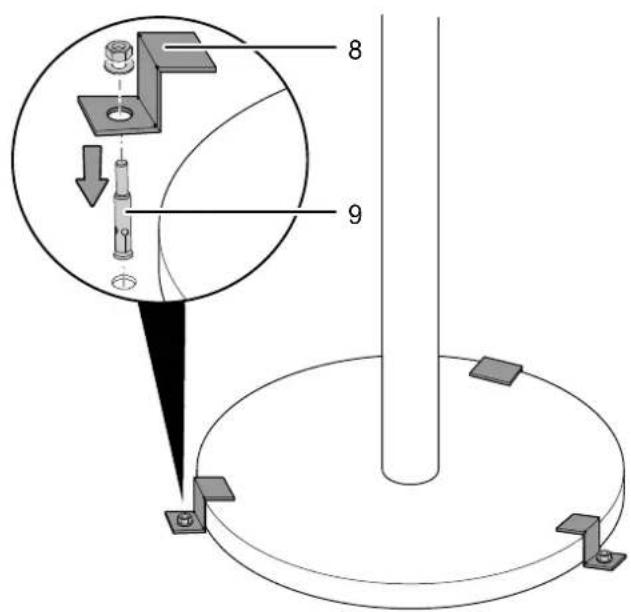

4. Placez les trois vis à frapper (9) dans les trous et vissez les trois équres de fixation (8) avec une clé de la manière illustrée.

1. Vérifiez la bonne fixation du socle.

Installation

Lors de l'installation de l'appareil, observez les distances minimum requises par rapport aux murs et aux objets, indiquées dans le chapitre « Caracteristiques techniques »

IRS 2010

• N'installez pas l'appareil de telle sorte qu'il rayonne directement vers les parois ou les objets. Respectez les distances minimum par rapport aux murs et aux objets indiquées dans le chapitre « Caracteristiques techniques »
  N'installez pas l'appareil directement derriere une porte.
• Notez que la distance minimum vers l'avant est également valable pour les objets montés au plafond, comme par exemple les ventilateursurs, les lampes ou les arroseurs.
• Ne suspendez pas l'IR 2000 C juste en dessous d'une prise murale.
• N'installez pas l'IRS 2010 juste en dessous d'une prise murale.
• Placez l'IRS 2010 dans une position verticale et stable.

Mise en service

Info

Il est possible qu'une odeur apparaisse lors de la première mise en service ou après une longue période de non-utilisation de l'appareil.

• Avant la remise en service de l'appareil, vérifie l'état du cable d'alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.
• En particulier lorsque l'appareil est place au centre de la piece, veiliez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-câbles.
  Assurez-vous que les rallonges de cable sont entierement déroulées.
  Veillez à ce qu'aucun rideau, par exemple, ne soit place à proximite.

Mise en place des piles dans la télécommande

Avertissement relat à la tension électrique

Ne touche pas le compartment à piles avec les mains humides ou mouillées.

Pourmettrelespilesenplaceouresreplacer,procedezde lamaniere suivante：

1. Appuyez sur la partie supérieure du dos de la télécommande (10) et faites couilisser le couvercle du compartment à piles pour l'enlever de la télécommande.
2. Placez deux piles dans le compartment à piles en respectant les polarités.
3. Remettez le couvercle en place en le faisant coulisser sur la télécommande.

Utilisation

Éléments de commande

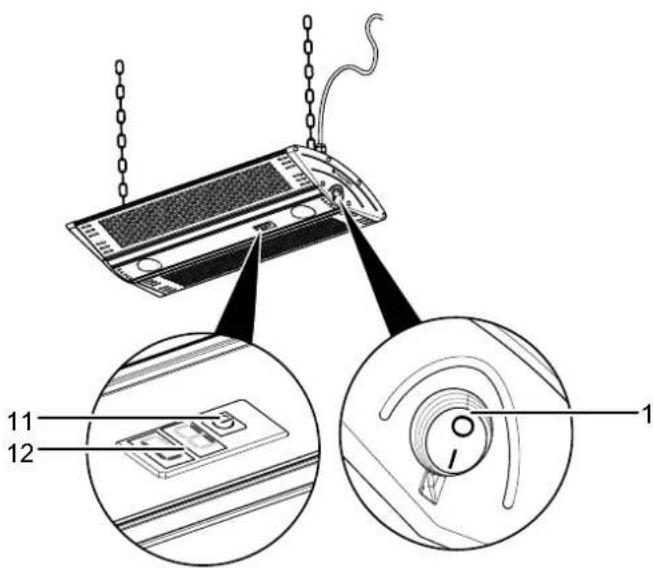

IB 2000 C

IRS 2010

Branchement du cable secteur

Raccordez la fiche secteur à une prise de courant dûment protégée.

Télécommande

N° Designation Signification

11 Écran Affichage du niveau	eau de chauffage : L1 = puissance de chauffage 1 000 W L2 = puissance de chauffage 2 000 W
12 Touche Power/Level	Mise en marche ou arrêt de l'appareil Sélection du niveau de chauffage Allumage/extinction des éléments LED
12 Touche niveau de chauffage 1	Activation d'une puissance de chauffage de 1 000 W (avec puissance de chauffage 2 = 2 000 W)
14 Touche LED Allumage/Extinction des éléments LED
14 Touche niveau de chauffage 2	Activation d'une puissance de chauffage de 1 000 W (avec puissance de chauffage 1 = 2 000 W)

Avertissement de surface chaude

La grille (4) devient très chaude pendant le fonctionnement et peut l'être encore après l'arrêt.
Ne touche pas la grille (4) pendant le fonctionnement et tant qu'elle n'a pas refroidi après l'arrêt.

Mise en marche de l'appareil

Après avoir installé l'appareil comme il est précrit au chapitre « Montage et mise en service », vous pouze lemettre en marche.

1. Placez l'interrupteur secteur (1) sur la position I.

L'interrupteur secteur (1) s'allume.
L'appareil se trouve en mode Veille.

1. Appuyez sur la touche Power/Level (12) pour selectionner le niveau de chauffage désiré et pour allumer les éléments LED.

Si vous appuyez une fois sur la touche, l'appareil s'allume et le niveau de chauffage L1 est activé.
Si vous appuyez deux fois sur la touche, le niveau de chauffage L2 est activé.
L'affichage 7-segments (11) indique le niveau de chauffage sélectionné.
Si vous appuyez trois fois sur la touche, les éléments LED sont allumés sans qu'il n'y ait de chauffage.

1. Si vous appuyez quatre fois sur la touche Power/Level (12), les éléments LED s'allument et le niveau de chauffage L2 est activé.

2. Si vous appuyez cinq fois sur la touche Power/Level (12), l'appareilonne en mode Veille.

Remarque

Tous les réglages peuvent être effectuels par l'intermédiaire de la télécommande. Si vous voulez activer la puissance de chauffage de 2000 W, vous doivent appuyer sur la touche Niveau de chauffage 1 (12) et sur la touche Niveau de chauffage 2 (14). En appuyant sur la touche LED (14), vous pouvez allumer, en plus, les éléments LED.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Pour arrêté l'appareil, placez l'interrupteur secteur (1) sur la position 0.
• Laissez entiement refroidir l'appareil.
• Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Avertissement relat à la tension électrique Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologué ou par la société Trotec.

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté contrôle à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constaze que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet appeareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le reviser par une entreprise spécialisée ou par la société Trotec.

L'appareil ne chauffe pas :

• L'objet chauffant est peut-être défectueux. Faites remplacer l'objet chauffant défectueux par une entreprise d'électricité spécialisée.
• Contrôlez l'interrupteur secteur (1). Si l'interrupteur se trouve sur la position 0, l'appareil est eteint. Si l'interrupteur secteur (1) se trouve sur la position 1, vérifie si l'appareil se trouve en mode Veille.

Fl ou un autre fusible déclenché :

• Vérifiez le fusible. Le cas échéant, éteignez un autre consommateur d'électricité afin de réduire la charge de la ligne.
• Prenez contact avec une entreprise d'électricité spécialisée.

L'appareil vitre légèrement lors de la mise en marche et arrêté par la suite :

• De légères vibrations lors de la mise en marche sont un phénomène normal. Aucune mesure n'est requisite.

L'appareil ne réagit pas à la télécommande infrarouge :

• Verifiez que la distance entre la télécommande et l'appareil n'est pas trop élevé et diminuez-la si nécessaire.
  Assurez-vous qu'aucun d'obstacle ne se trouve entre l'appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un « contact visuel » entre l'appareil et la télécommande.
• Verifiez l'etat de charge des piles et remplacez-les si nécessaire.
• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées.

Les éléments LED ne fonctionnent pas :

• Vérifiez que le cordon secteur est bien branché.
• Verifiez si l'appareil a bien eté mis en marche.
• Contrôlez le bon état des éléments LED.
• Les éléments LED sont peut-être défectueux. Contactez le service après-ventre Trotec.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Maintenance

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez entierement refroidir l'appareil.

Avertissement relat à la tension électrique

Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuee ou par la société Trotec.

Nettoyer I'appareil

Avertissement relat à la tension électrique

Ne plongez pas I'appareil sous I'eau.

Avertissement de surface chaude

Ne touche pas le reflecteur et les résistances à mains nues.

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce que de l'humidité ne pénétre pas dans le carter. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Essuyez le carter après le nettoyage jusqu'à ce qu'il soit sec.

Les saletés des résistances sont à enlever au moyen d'un long pinceau à poil.

Annexe technique

Données techniques

Paramètre Valeur
Modèle IR 2000 C	RS 2010
Puisance calorifique	2000 W 2000 W
Raccordement secteur	220-240V ~ 50/60 Hz	220-240V ~ 50/60 Hz
Type de fiche secteur	CEE 7/7 CEE 7/7
Longueur de cordon	180 cm 180 cm
Classe de protection	IP55 IP55
Poids 5 kg 20 kg
Dimensions (longueur x largeur x hauteur)	385 x 690 x 110 mm	385 x 690 x 2200 mm
Distances minimum par rapport aux murs et aux objets vers le haut (A):	30 cm	30 cm
	180 cm	180 cm
	100 cm	100 cm
	100 cm	100 cm
Piles pour la télécommande	AAA/1,5V AAA/1,5V

Élimination

Le pictogramme représentant une poubelle barrée, appose sur un apparéil électrique ou electronique, signifie que celui-ci ne doit pas être eliminé en fin de vie avec les ordures menagères. Des points de collecte Gratisits pour les apparéils électriques ou electroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibiltés de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles deContaining.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais doivent éliminées conformément à la directive française 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
