ACT1250 - Ordinateur de bureau ALIENWARE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Processeur	Intel Core i7 de 10ème génération
RAM	16 Go DDR4
Stockage	1 To SSD
Carte graphique	NVIDIA GeForce RTX 3070
Système d'exploitation	Windows 10 Home
Connectivité	Wi-Fi 6, Bluetooth 5.0, Ethernet
Ports	USB-C, USB 3.2, HDMI, DisplayPort
Dimensions	420 x 200 x 500 mm
Poids	10 kg
Utilisation recommandée	Jeux vidéo, création de contenu, multitâche
Maintenance	Nettoyage régulier des ventilateurs, mise à jour des pilotes
Sécurité	Protection par mot de passe, mises à jour de sécurité régulières
Garantie	1 an

FOIRE AUX QUESTIONS - ACT1250 ALIENWARE

Comment puis-je résoudre un problème d'écran noir sur l'ALIENWARE ACT1250 ?

Vérifiez que l'ordinateur est bien allumé et que le câble d'alimentation est correctement branché. Essayez de redémarrer l'ordinateur. Si l'écran reste noir, connectez un autre moniteur pour vérifier si le problème vient de l'écran ou de l'ordinateur.

Que faire si mon ALIENWARE ACT1250 ne démarre pas ?

Assurez-vous que tous les câbles sont correctement connectés. Vérifiez la prise de courant et essayez une autre prise si nécessaire. Si l'ordinateur ne s'allume toujours pas, il peut y avoir un problème matériel, et il est conseillé de contacter le support technique.

Comment mettre à jour les pilotes de l'ALIENWARE ACT1250 ?

Rendez-vous sur le site officiel d'ALIENWARE et accédez à la section de support. Téléchargez les derniers pilotes pour votre modèle et suivez les instructions d'installation.

Mon ordinateur est lent, que puis-je faire ?

Essayez de fermer les applications inutilisées et de désinstaller les programmes que vous n'utilisez pas. Vous pouvez également effectuer un nettoyage de disque et vérifier si des mises à jour de système sont disponibles.

Comment réinitialiser mon ALIENWARE ACT1250 aux paramètres d'usine ?

Accédez aux paramètres de Windows, puis cliquez sur 'Mise à jour et sécurité'. Sélectionnez 'Récupération' et cliquez sur 'Réinitialiser ce PC'. Suivez les instructions pour restaurer votre ordinateur à ses paramètres d'usine.

Que faire si le son ne fonctionne pas sur mon ALIENWARE ACT1250 ?

Vérifiez que le volume n'est pas coupé et que les haut-parleurs sont correctement connectés. Allez dans les paramètres de son de Windows pour vous assurer que le bon périphérique de lecture est sélectionné.

Comment connecter mon ALIENWARE ACT1250 à un réseau Wi-Fi ?

Cliquez sur l'icône Wi-Fi dans la barre des tâches, sélectionnez votre réseau et entrez le mot de passe. Assurez-vous que la carte réseau est activée dans le gestionnaire de périphériques.

Que faire si je rencontre des problèmes de surchauffe avec mon ALIENWARE ACT1250 ?

Assurez-vous que les ventilateurs ne sont pas obstrués par la poussière. Placez l'ordinateur sur une surface dure et plane. Si le problème persiste, envisagez de vérifier le système de refroidissement ou de contacter le support technique.

Comment vérifier la garantie de mon ALIENWARE ACT1250 ?

Visitez le site web d'ALIENWARE et accédez à la section de support pour vérifier l'état de votre garantie en entrant le numéro de série de votre produit.

Comment puis-je contacter le support technique pour mon ALIENWARE ACT1250 ?

Vous pouvez contacter le support technique d'ALIENWARE via leur site web, par téléphone ou par chat en direct. Assurez-vous d'avoir votre numéro de série et une description du problème à portée de main.

MODE D'EMPLOI ACT1250 ALIENWARE

Alienware Aurora ACT1250 Manuel de maintenance sur site Modèle réglementaire: D30M Type réglementaire: D30M006 Janvier 2025 Rév. A01 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéRemarques, précautions et avertissements REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit. PRÉCAUTION : Une PRÉCAUTION indique un risque d’endommagement du matériel ou de perte de données et vous indique comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque d’endommagement du matériel, de blessures corporelles ou

même de mort. ©2024-2025 DellInc. ou ses filiales. Tous droits réservés. DellTechnologies,Dell et les autres marques citées sont des marques commerciales de DellInc. ou de ses filiales. D’autres marques commerciales éventuellement citées sont la propriété de leurs détenteurs respectifs. Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTable des matières

Chapitre 3: Caractéristiques de l’ordinateur Alienware Aurora ACT1250.........................................18

• Dimensions et poids p. 18
• Processeur p. 18
• Chipset p. 19
• Système d’exploitation p. 19
• Mémoire p. 19
• Ports et connecteurs p. 20
• Ethernet p. 20
• Module sans fil p. 21
• Audio p. 21
• Stockage p. 21
• Valeurs nominales d’alimentation p. 22
• Connecteurs du bloc d’alimentation p. 22
• Vidéo p. 23
• Résolution des ports vidéo p. 23
• Dimensions de la carte graphique p. 25
• Support de la carte graphique et support d’extrémité de la carte graphique p. 25
• Environnement de stockage et de fonctionnement p. 25
• Chapitre 4: Intervention à l’intérieur de votre ordinateur p. 27
• Consignes de sécurité p. 27
• Avant d’intervenir à l’intérieur de votre ordinateur p. 27
• Instructions relatives à la sécurité p. 28
• Protection contre les décharges électrostatiques p. 28
• Kit d’entretien sur le terrain contre les décharges électrostatiques p. 29
• Transport des composants sensibles p. 30
• Après une intervention à l’intérieur de votre ordinateur p. 30
• Outils recommandés p. 30
• Liste des vis p. 31
• Principaux composants de l’ordinateur AlienwareAuroraACT1250 p. 32
• Composants de la carte système p. 35
• Chapitre 5: Informations de maintenance sur site p. 37
• Informations RTS p. 37
• Simulation du BIOS p. 37
• Table des matières 3 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéComparaison des produits p. 37
• Liste des composants remplaçables par l’utilisateur (CRU) et des composants remplaçables sur site (FRU) p. 39
• Informations sur la zone d’éclairage de l’ordinateur Alienware Aurora ACT1250 p. 40
• Légendes importantes p. 41
• Retrait du panneau avant p. 42
• Panneau avant p. 43
• Connecteur du ventilateur du refroidisseur liquide et du ventilateur du refroidisseur d’air p. 43
• Matrice de solution thermique p. 45
• Cycle de baisse de la mémoire p. 45
• Installation du dissipateur de chaleur du régulateur de tension pour la carte système p. 46
• Chapitre 6: Matrice de solution thermique p. 48

Chapitre 7: Retrait et installation de composants remplaçables par le client (CRU)..........................49

• Panneau latéral gauche p. 49
• Retrait du panneau latéral gauche p. 49
• Installation du panneau latéral gauche p. 50
• Panneau latéral droit p. 50
• Retrait du panneau latéral droit p. 50
• Installation du panneau latéral droit p. 51
• Panneau avant p. 52
• Retrait du panneau avant p. 52
• Installation du panneau avant p. 54
• Capot supérieur p. 56
• Retrait du capot supérieur de l’ordinateur p. 56
• Installation du capot supérieur p. 57
• Disque dur de 3,5pouces p. 58
• Retrait du disque dur de 3,5pouces p. 58
• Installation du disque dur de 3,5pouces p. 59
• Identification du périphérique de stockage dans le gestionnaire de périphériques p. 61
• Identification du périphérique de stockage dans la configuration système (BIOS) p. 61
• Pile bouton p. 61
• Retrait de la pile bouton p. 61
• Installation de la pile bouton p. 62
• Module de mémoire p. 63
• Retrait du module de mémoire p. 63
• Installation du module de mémoire p. 64
• Carte graphique unique p. 66
• Retrait de la carte graphique simple p. 66
• Installation de la carte graphique simple p. 67
• Support de la carte graphique et support d’extrémité de la carte graphique p. 70
• SSD (Solid State Drive) p. 70
• Retrait du disque SSDM.22230 p. 70
• Installation du disque SSDM.22230 p. 71
• Retrait du disque SSDM.22280 p. 72
• Installation du disque SSDM.22280 p. 73
• Carte sans fil p. 75
• Retrait de la carte sans fil p. 75
• Installation de la carte sans fil p. 76
• 4 Table des matières Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéVentilateur inférieur avant du boîtier p. 77
• Retrait du ventilateur inférieur avant du boîtier p. 77
• Installation du ventilateur inférieur avant du boîtier p. 79
• Ventilateur arrière du boîtier p. 81
• Retrait du ventilateur arrière du boîtier p. 81
• Installation du ventilateur arrière du boîtier p. 82
• Ventilateur haut du châssis p. 83
• Retrait du ventilateur supérieur du châssis p. 83
• Installation du ventilateur haut du châssis p. 84

Chapitre 8: Retrait et installation des unités remplaçables sur site (FRU)......................................... 85

• Bloc d’alimentation p. 85
• Retrait du bloc d’alimentation p. 85
• Installation du bloc d’alimentation p. 87
• Connecteurs du bloc d’alimentation p. 89
• Ensemble ventilateur du processeur et dissipateur thermique p. 90
• Retrait de l’assemblage du ventilateur et du dissipateur de chaleur du processeur p. 90
• Installation de l’assemblage du ventilateur et du dissipateur de chaleur du processeur p. 91
• Assemblage de refroidissement liquide du processeur p. 92
• Retrait de l’assemblage de refroidissement liquide du processeur (240mm) p. 92
• Installation de l’assemblage de refroidissement liquide du processeur (240mm) p. 94
• Ventilateur de l’assemblage de refroidissement liquide p. 96
• Retirer le ventilateur de l’assemblage de refroidissement liquide p. 96
• Installation du ventilateur de l’assemblage de refroidissement liquide p. 97
• Processeur p. 99
• Retrait du processeur p. 99
• Installation du processeur p. 100
• Antenne p. 101
• Retrait de l’antenne p. 101
• Installation de l’antenne p. 103
• Dissipateur de chaleur du régulateur de tension p. 104
• Retrait du dissipateur de chaleur du régulateur de tension p. 104
• Installation du dissipateur de chaleur du régulateur de tension p. 106
• Carte système p. 107
• Retrait de la carte système p. 107
• Installation de la carte système p. 111
• Chapitre 9: AlienwareCommandCenter p. 117
• Chapitre 10: Logiciel p. 118
• Système d’exploitation p. 118
• Pilotes et téléchargements p. 118
• Chapitre 11: configuration du BIOS p. 119
• Accès au programme de configuration BIOS p. 119
• Touches de navigation p. 119
• Menu Démarrage ponctuel (F12) p. 119
• Options de configuration du système p. 120
• Afficher les options de service p. 135

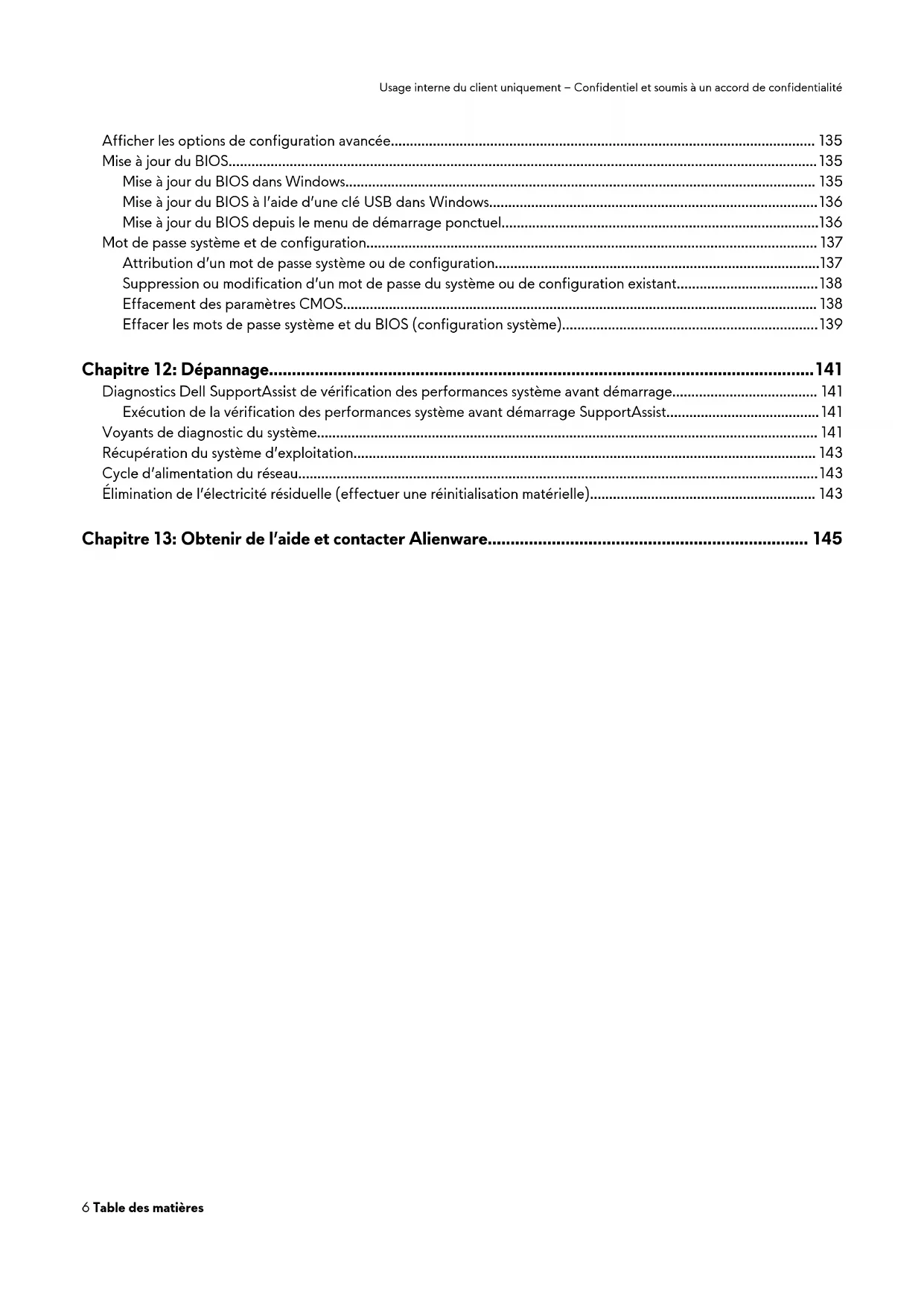

• Table des matières 5 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéAfficher les options de configuration avancée p. 135
• Mise à jour du BIOS p. 135
• Mise à jour du BIOS dans Windows p. 135
• Mise à jour du BIOS à l’aide d’une cléUSB dansWindows p. 136
• Mise à jour du BIOS depuis le menu de démarrage ponctuel p. 136
• Mot de passe système et de configuration p. 137
• Attribution d’un mot de passe système ou de configuration p. 137
• Suppression ou modification d’un mot de passe du système ou de configuration existant p. 138
• Effacement des paramètres CMOS p. 138
• Effacer les mots de passe système et du BIOS (configuration système) p. 139
• Chapitre 12: Dépannage p. 141
• Diagnostics DellSupportAssist de vérification des performances système avant démarrage p. 141
• Exécution de la vérification des performances système avant démarrageSupportAssist p. 141
• Voyants de diagnostic du système p. 141
• Récupération du système d’exploitation p. 143
• Cycle d’alimentation du réseau p. 143
• Élimination de l’électricité résiduelle (effectuer une réinitialisation matérielle) p. 143
• Chapitre 13: Obtenir de l’aide et contacter Alienware 6 Table des matières Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéVues de l’ordinateur Alienware Aurora ACT1250 Avant Figure 1. Vue avant p. 145

1. Bouton d’alimentation (bouton de tête d’alien)

Appuyez sur ce bouton pour allumer l’ordinateur lorsqu’il est éteint, en veille ou en veille prolongée. Lorsque l’ordinateur est sous tension, appuyez sur le bouton d’alimentation pour mettre l’ordinateur en état de veille. Appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant 10secondes pour forcer l’arrêt de l’ordinateur. REMARQUE : Le comportement du bouton d’alimentation peut être personnalisé dans le système d’exploitation.

2. Prise jack audio universelle

Permet de connecter des écouteurs ou un casque (combiné écouteurs/microphone).

3. Ports USB3.2 Gen1 (5Gbit/s) (2)

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Ce port assure une vitesse de transfert de données allant jusqu’à 5Gbit/s.

4. UnportUSB3.2 Gen1 (5Gbit/s) avec PowerShare

Vues de l’ordinateur Alienware Aurora ACT1250 7 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéConnectez des appareils tels que des appareils de stockage externe et des imprimantes. Prend en charge des vitesses de transfert de données allant jusqu’à 5Gbit/s. PowerShare permet de charger les appareils USB même lorsque l’ordinateur est éteint. REMARQUE : Si votre ordinateur est hors tension ou en veille prolongée, vous devez brancher l’adaptateur secteur pour charger vos périphériques à l’aide du port PowerShare. Vous devez activer cette fonctionnalité dans le programme de configuration du BIOS. REMARQUE : Certains appareils USB peuvent ne pas se charger lorsque l’ordinateur est éteint ou en état de veille. Dans ce cas, allumez l’ordinateur pour charger l’appareil.

5. Port USB-C USB3.2 Gen2 (10Gbit/s) avec PowerShare

Permet de connecter des appareils de stockage externe, des imprimantes et des écrans externes. Le port assure une vitesse de transfert de données allant jusqu’à 10Gbit/s. Prend en charge Power Delivery qui permet de fournir une alimentation dans les deux sens entre les périphériques. Prend en charge une sortie d’alimentation jusqu’à 15W qui permet un chargement plus rapide. REMARQUE : Un adaptateur USB-C pour DisplayPort (vendu séparément) est obligatoire pour connecter un appareil DisplayPort. REMARQUE : PowerShare permet de charger les appareils USB même lorsque l’ordinateur est éteint. REMARQUE : Si le niveau de charge de la batterie de l’ordinateur est inférieur à 10%, vous devez brancher l’adaptateur secteur pour recharger votre ordinateur et les périphériques USB connectés au port PowerShare. REMARQUE : Si un appareil USB est connecté au port PowerShare avant que l’ordinateur ne s’éteigne ou n’entre en veille prolongée, vous devez le déconnecter et le reconnecter pour activer le rechargement. 8 Vues de l’ordinateur Alienware Aurora ACT1250 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéRetour Figure 2. vue arrière

1. Logement pour câble de sécurité (pour verrous Kensington)

Permet d’attacher un câble de sécurité pour empêcher les déplacements non autorisés de votre ordinateur.

2. Anneaux pour cadenas

Attachez un cadenas standard pour empêcher tout accès non autorisé à l’intérieur de votre ordinateur.

3. Loquet de déverrouillage du panneau latéral

Relâchez-le pour permettre l’ouverture du panneau latéral.

4. Voyant de diagnostic de l’alimentation

Le voyant de diagnostic de l’alimentation indique l’état de l’alimentation.

5. Port de l’adaptateur d’alimentation

Connectez un câble d’alimentation pour alimenter votre ordinateur en courant électrique.

6. Logement PCI Expressx4

Connectez une carte PCI-Express comme une carte audio, réseau ou d’extension pour étendre les capacités de votre ordinateur.

7. Logement PCI Expressx4

Connectez une carte PCI-Express comme une carte audio, réseau ou d’extension pour étendre les capacités de votre ordinateur. Vues de l’ordinateur Alienware Aurora ACT1250 9 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité8. PCI-Expressx16 Connectez une carte graphique PCI-Express pour des performances graphiques optimales.

9. Étiquette de service

L’étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie. 10.Panneau arrière Permet de connecter des périphériques USB, audio, vidéo et autres. Panneau arrière Figure 3. Vue du panneau arrière

1. Voyant d’activité du disque dur

Le voyant d’activité s’allume lorsque l’ordinateur lit ou écrit des données sur le disque dur.

2. Port S/PDIF optique

Permet de connecter un amplificateur, des haut-parleurs ou un téléviseur pour disposer d’une sortie audio numérique via un câble optique.

3. Port d’entrée audio

Permet de connecter des périphériques d’enregistrement ou de lecture comme des microphones ou un lecteur CD.

4. Port de sortie de ligne

Connectez des périphériques de sortie audio tels que des enceintes et des amplificateurs. Pour une configuration de haut- parleurs 2.1, connectez les haut-parleurs gauche et droit. Dans une configuration de haut-parleurs5.1 ou 7.1, connectez les haut-parleurs avant gauche et avant droit. 10 Vues de l’ordinateur Alienware Aurora ACT1250 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité5. Port USB-C USB4 20Gbit/s avec Power Delivery Prend en charge une vitesse de transfert de données allant jusqu’à 20Gbit/s uniquement pour l’USB4. Prend en charge Power Delivery qui permet de fournir une alimentation dans les deux sens entre les périphériques. Ce port n’est pas activé pour la fonction vidéo. REMARQUE : USB4 présente une compatibilité descendante avec USB3.2, USB2.0 et Thunderbolt3.

6. Port USB-C3.2 Gen2 (10Gbit/s)

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Ce port assure une vitesse de transfert de données allant jusqu’à 10Gbit/s.

7. Ports USB3.2 Gen1 (5Gbit/s) (2)

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Ce port assure une vitesse de transfert de données allant jusqu’à 5Gbit/s.

8. Ports USB2.0 (480Mbit/s) avec Smart Power On (2)

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Ce port assure une vitesse de transfert de données allant jusqu’à 480Mbit/s. REMARQUE : La veille profonde est activée par défaut. Désactivez la mise en veille profonde lors de la configuration du BIOS pour activer la fonctionnalité Smart Power On sur votre ordinateur. REMARQUE : La fonction Smart Power On permet de sortir un ordinateur des états de veille S0ix, S4 et S5 en déplaçant la souris ou en appuyant sur une touche du clavier. REMARQUE : Ce port ne prend pas en charge le streaming vidéo ou audio, ni l’alimentation.

9. Port réseau (avec voyants)

Permet de connecter un câble Ethernet (RJ45) d’un routeur ou d’un modem haut débit pour accéder au réseau ou à Internet. Les deux voyants près du connecteur signalent l’état de la connectivité et l’activité réseau. Vues de l’ordinateur Alienware Aurora ACT1250 11 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéInformations sur la zone d’éclairage de l’ordinateur Alienware Aurora ACT1250 Figure 4. Zone d’éclairage de l’ordinateur Alienware Aurora ACT1250 12 Vues de l’ordinateur Alienware Aurora ACT1250 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 5. Zone d’éclairage de l’ordinateur Alienware Aurora ACT1250 Tableau 1. Zone d’éclairage de l’ordinateur Alienware Aurora ACT1250 Légende Description 1 Éclairage du bouton d’alimentation 2 Anneau de lumière du panneau avant 3 Éclairage du ventilateur arrière du châssis 4 Éclairage de la pompe du module de refroidissement liquide Identifiez l’étiquette de service ou le code de service express de votre ordinateur L’étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie. Le code de service express est une version numérique de l’étiquette de service. Pour plus d’informations sur la manière de localiser l’étiquette de service de votre ordinateur, voir l’article correspondant de la base de connaissances sur le site de support Dell. Vues de l’ordinateur Alienware Aurora ACT1250 13 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 6. Emplacement de l’étiquette de service et du code de service express 14 Vues de l’ordinateur Alienware Aurora ACT1250 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéConfigurez votre ordinateur À propos de cette tâche REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Étapes 1. Connectez le clavier et la souris filaires aux ports disponibles. Pour connecter un clavier et une souris sans fil, reportez-vous aux instructions relatives à la connexion dans la documentation fournie avec le clavier et la souris sans fil. Figure 7. Branchement du clavier et de la souris filaires

2. Connectez-vous à votre réseau à l’aide d’un câble Ethernet.

Configurez votre ordinateur 15 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 8. Branchement du câble Ethernet

3. Branchement de l’écran. Pour savoir comment configurer l’écran, reportez-vous à la documentation qui l’accompagne.

Figure 9. Branchement de l’écran

4. Connectez le câble d’alimentation à l’ordinateur puis branchez-le sur la prise murale.

16 Configurez votre ordinateur Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 10. Branchement du câble d’alimentation

5. Appuyez sur le bouton d’alimentation situé à l’avant de l’ordinateur pour mettre ce dernier sous tension.

Figure 11. Appui sur le bouton d’alimentation Configurez votre ordinateur 17 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéCaractéristiques de l’ordinateur Alienware Aurora ACT1250 Dimensions et poids Le tableau suivant répertorie la hauteur, la largeur, la profondeur et le poids de votre ordinateur Alienware Aurora ACT1250. Tableau 2. Dimensions et poids Description Valeurs Hauteur de l’avant 418mm (16,46po) Hauteur de l’arrière 418mm (16,46po) Largeur 197mm (7,75po) Profondeur 458,40mm (18,05po) Poids (maximal) REMARQUE : Le poids de votre ordinateur dépend de la configuration commandée et de divers facteurs liés à la fabrication. 15,37kg (33,88lb) Processeur Le tableau suivant répertorie les détails des processeurs pris en charge par votre ordinateur Alienware Aurora ACT1250. Tableau 3. Processeur Description Optionun Optiondeux Type de processeur IntelCoreUltra7 265KF Intel Core Ultra9 285K Puissance du processeur 125W 125W Nombre total de cœurs du processeur 20 24 Cœurs de performances 8 8 Cœurs efficaces 12 16 Nombre total de threads du processeur 20 24 Vitesse du processeur 3,9GHz à 5,5GHz 3,7GHz à 5,7GHz Fréquence de base des cœurs de performances du processeur 3,9GHz 3,7GHz Fréquence turbo maximale des cœurs de performances du processeur 5,5GHz 5,7GHz Fréquence de base des cœurs efficaces du processeur 3,3GHz 3,2GHz Fréquence turbo maximale des cœurs efficaces du processeur 4,6GHz 4,6GHz Mémoire cache de processeur 36Mo 40Mo Carte graphique intégrée Non pris en charge Carte graphique Intel 18 Caractéristiques de l’ordinateur Alienware Aurora ACT1250 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéChipset Le tableau suivant répertorie les détails du chipset pris en charge par votre ordinateur Alienware Aurora ACT1250. Tableau 4. Chipset Description Valeurs Chipset IntelZ890 Processeur ● IntelCoreUltra7 ● IntelCoreUltra9 Largeur de bus DRAM 128 bits EPROM Flash 32 Mo Bus PCIe Jusqu’à la 5egénération Système d’exploitation Votre ordinateur Alienware Aurora ACT1250 prend en charge les systèmes d’exploitation suivants: ● Windows11 Famille ● Windows11 Professionnel Mémoire Le tableau suivant répertorie les spécifications de mémoire prises en charge par votre ordinateur Alienware Aurora ACT1250. Tableau 5. Spécifications de la mémoire Description Valeurs Logements de mémoire Deux Type de mémoire DDR5 Vitesse de la mémoire ● 5200MT/s REMARQUE : Les processeurs de cet ordinateur limitent la vitesse de la mémoire à 5200MT/s. REMARQUE : L’ordinateur peut être livré avec une mémoire plus rapide, mais ses performances sont restreintes par la limite de bus de mémoire de 5200MT/s. ● 6400MT/s (XMP) Configuration mémoire maximale 64 Go Configuration mémoire minimale 16Go Taille de la mémoire par logement 8Go, 16Go et 32Go Configurations de mémoire reconnues ● 16Go: 2x8Go, DDR5, 5200MT/s, bicanale ● 32Go: 2x16Go, DDR5, 5200MT/s, bicanale ● 64Go: 2x32Go, DDR5, 5200MT/s, bicanale ● 32Go: 2x16Go, DDR5, 6400MT/s, bicanale, XMP ● 64Go: 2x32Go, DDR5, 6400MT/s, bicanale, XMP Caractéristiques de l’ordinateur Alienware Aurora ACT1250 19 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéPorts et connecteurs Le tableau suivant répertorie les ports externes et internes disponibles sur votre ordinateur Alienware Aurora ACT1250. Tableau 6. Ports et connecteurs externes Description Valeurs Réseau Un port RJ45 USB ● 2portsUSB2.0 avec SmartPower ● 4ports USB3.2 Gen1 (5Gbit/s) ● UnportUSB3.2 Gen1 (5Gbit/s) avec PowerShare ● 1port USB-C USB3.2 Gen2 (10Gbit/s) avec PowerShare ● 1port USB-C3.2 Gen2 (10Gbit/s) ● 1port USB-C USB4 20Gbit/s avec Power Delivery Audio ● Une prise jack audio universelle ● Un port optique S/PDIF ● 1port d’entrée audio - 3,5mm, 2piles ● 1port de sortie audio - 3,5mm, 2piles Vidéo Pris en charge par le processeur graphique discret Lecteur de carte média Non pris en charge Port d’alimentation 110V/220V Sécurité Un logement pour câble de sécurité (en coin) Tableau 7. Ports et connecteurs internes Description Valeurs Logements de cartes d’extension PCIe ● Un logement PCIe x16 mécanique/x16 électrique Gen5 ● Deux emplacements pour carte PCIeGen4 x4 mSATA Non pris en charge SATA Trois M.2 ● Unlogement pour carte combinée Wi-Fi et Bluetooth ● Deuxlogements pour disque SSD2230 ou2280 REMARQUE : Pour en savoir plus sur les caractéristiques des différents types de cartes M.2, consultez l’article de la base de connaissances sur le site de support Dell. Ethernet Le tableau suivant répertorie les spécifications du réseau local Ethernet (LAN) de votre ordinateur Alienware Aurora ACT1250. Tableau 8. Caractéristiques Ethernet Description Valeurs Numéro de modèle Contrôleur EthernetKillerE3100G intégré sur la carte système Taux de transfert 10/100/1000/2500Mbit/s 20 Caractéristiques de l’ordinateur Alienware Aurora ACT1250 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéModule sans fil Le tableau suivant répertorie les spécifications du module de réseau local sans fil (WLAN) de votre ordinateur Alienware Aurora ACT1250. Tableau 9. Caractéristiques du module sans fil Description Valeurs Numéro de modèle IntelBE200 Taux de transfert 5760Mbit/s Bandes de fréquence prises en charge 2,4GHz/5GHz/6GHz Normes de la technologie sans fil ● Wi-Fi802.11a/b/g ● Wi-Fi4 (WiFi802.11n) ● Wi-Fi5 (WiFi802.11ac) ● Wi-Fi6E (WiFi802.11ax) ● Wi-Fi7 (WiFi802.11be) Cryptage ● WEP64bits/128bits ● AES-CCMP ● TKIP Carte sans fil Bluetooth Carte sans fil Bluetooth5.4 REMARQUE : La configuration sans fil ci-dessus est disponible dans certaines régions et avec certaines configurations de produit uniquement. REMARQUE : La version de la carte sans fil Bluetooth peut varier en fonction du système d’exploitation installé sur votre ordinateur. Audio Le tableau suivant répertorie les spécifications audio de votre ordinateur Alienware Aurora ACT1250. Tableau 10. Caractéristiques audio Description Valeurs Type d’audio Canal audio intégré5.1 avec port S/PDIF Contrôleur audio RealtekALC1220 Interface audio interne Interface audio haute définition Interface audio externe ● Sortie de canal5.1 - port S/PDIF optique ● Ports d’entrée/de sortie de ligne ● Prise jack audio universelle Stockage Cette section répertorie les options de stockage sur votre ordinateur Alienware Aurora ACT1250. Votre ordinateur Alienware Aurora ACT1250 prend en charge l’une des configurations de stockage suivantes: ● Jusqu’à deuxdisques SSD M.22230/2280 PCIe NVMe ● Jusqu’à deuxdisques SSD M.22230/2280 PCIe NVMe et undisque dur de 3,5pouces REMARQUE : Le disque dur de 3,5pouces est vendu séparément. Caractéristiques de l’ordinateur Alienware Aurora ACT1250 21 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 11. Caractéristiques du stockage Type de stockage Type d’interface Capacité Un disque SSD M.22230 TLC PCIe Gen4x4 NVMe, jusqu’à 64Gbit/s Jusqu’à 1To Deuxdisques SSD M.22280 TLC PCIe Gen4x4 NVMe, jusqu’à 64Gbit/s Jusqu’à 8To Valeurs nominales d’alimentation Le tableau suivant répertorie les spécifications de puissance nominale de votre ordinateur Alienware Aurora ACT1250. Tableau 12. Valeurs nominales d’alimentation Description Optionun Optiondeux Type 500W SFF Platinum 1000W SFFX Platinum Tension d’entrée 90VCA à 264VCA 90VCA à 264VCA Fréquence d’entrée 47Hz à 63Hz 47Hz à 63Hz Courant d’entrée (maximal) 7A 13,60A Courant de sortie (en continu) Fonctionnement: ● 12VA - 18A ● 12VB - 18A ● 12VC - 18A Veille: ● 12VA - 1,50A ● 12VB - 3,30A ● 12VC - 0A Fonctionnement: ● 12VA - 36A ● 12VB - 27A ● 12VC - 36A Veille: ● 12VA - 1,50A ● 12VB - 5A ● 12VC - 0A Tension de sortie nominale ● 12VA ● 12VB ● 12VC ● 12VA ● 12VB ● 12VC Plage de températures En fonctionnement 5°C à 45°C (41°F à 113°F) 5°C à 45°C (41°F à 113°F) Stockage -40°C à 70°C (-40°Fà 158°F) -40°C à 70°C (-40°Fà 158°F) Connecteurs du bloc d’alimentation Le tableau suivant répertorie les connecteurs du bloc d’alimentation pris en charge par votre ordinateur Alienware Aurora ACT1250. Tableau 13. Connecteurs du bloc d’alimentation Bloc d’alimentation Connecteurs du bloc d’alimentation 500W SFFX Platinum ● Deuxconnecteurs à 4broches pour le processeur ● Un connecteur à 8broches pour la carte système ● Un connecteur à 6broches et un connecteur à 2+6broches pour la carte graphique 1000W SFFX Platinum ● Deuxconnecteurs à 4broches pour le processeur ● Un connecteur à 10broches pour la carte système 22 Caractéristiques de l’ordinateur Alienware Aurora ACT1250 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 13. Connecteurs du bloc d’alimentation(suite) Bloc d’alimentation Connecteurs du bloc d’alimentation ● Deuxconnecteurs à 6broches et un connecteur à 6+2broches pour la carte graphique Vidéo Le tableau suivant répertorie les spécifications détaillées de la carte graphique séparée de votre ordinateur Alienware Aurora ACT1250. Tableau 14. Caractéristiques de la carte graphique séparée Contrôleur Nombr e de cartes Prise en charge d’affichage externe Taille de mémoire Type de mémoire Versio n PCIe Consommation électrique Bloc d’alimentation recommandé NVIDIAGeFo rceRTX4060

4 450W >= 1000W Résolution des ports vidéo Le tableau suivant répertorie la résolution des ports vidéo de votre ordinateur Alienware Aurora ACT1250. Tableau 15. Résolution des ports vidéo Carte graphique Ports vidéo Résolution maximale prise en charge NVIDIAGeForceRTX4060 ● Troisports DisplayPort1.4a

DisplayPort: Caractéristiques de l’ordinateur Alienware Aurora ACT1250 23 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 15. Résolution des ports vidéo(suite) Carte graphique Ports vidéo Résolution maximale prise en charge ● Unport HDMI2.1a

HDMI: ● 7680x4320 à 60Hz ● 3840x2160 à 120Hz ● 4096x2160 à 120Hz

Port DisplayPort1.2 certifié, compatible avec DisplayPort1.3/1.4. 24 Caractéristiques de l’ordinateur Alienware Aurora ACT1250 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 15. Résolution des ports vidéo(suite) Carte graphique Ports vidéo Résolution maximale prise en charge

En fonction des ressources du processeur graphique appliquées au port.

La bande passante brute maximale représente la bande passante brute de quatre voies HBR3.

Nécessite deux liaisons DisplayPort1.4a et la compressionDSC.

Nécessite une liaison DisplayPort1.4a unique avec compression DSC ou deux liaisons DP sans compression.

Utilisation de la compressionDSC.

Non compressé. Dimensions de la carte graphique Tableau 16. Dimensions (maximales) de la carte graphique Description Valeurs Longueur 305mm (12po) Hauteur 134,45mm (5,29po) Largeur 55,12mm (2,17po) Poids 1,80kg (3,96lb) Support de la carte graphique et support d’extrémité de la carte graphique Le tableau suivant indique si le support de la carte graphique et/ou le support d’extrémité de la carte graphique est/sont fourni(s) avec votre ordinateur Alienware Aurora ACT1250. Tableau 17. Support de la carte graphique et support d’extrémité de la carte graphique Carte graphique Support de la carte graphique Support d’extrémité de la carte graphique NVIDIAGeForceRTX4060 Non Non NVIDIAGeForceRTX4060Ti Oui Oui NVIDIAGeForceRTX4070 SUPER Oui Oui NVIDIAGeForceRTX4070Ti SUPER Oui Oui NVIDIAGeForceRTX4080 SUPER Oui Oui NVIDIA GeForce RTX4090 Oui Oui Environnement de stockage et de fonctionnement Le tableau suivant répertorie les spécifications de stockage et de fonctionnement de votre ordinateur Alienware Aurora ACT1250. Niveau de contaminants atmosphériques: G1 selon la norme ISA-S71.04-1985 Tableau 18. Environnement de stockage et de fonctionnement Description En fonctionnement Stockage Plage de températures 10°C-35°C (50°F-95°F) De -40°C à 65°C (-40°F à 149°F) Humidité relative (maximale) 20-80% (sans condensation) 5-95% (sans condensation) Caractéristiques de l’ordinateur Alienware Aurora ACT1250 25 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 18. Environnement de stockage et de fonctionnement(suite) Description En fonctionnement Stockage Vibrations (maximales)

0,26GRMS 1,37GRMS Choc (maximal) 40g pendant 2ms avec changement de vitesse de 51cm/s (20pouces/s)† 105G pour 2ms avec un changement de vélocité de 133cm/s (52,5pouce/s)† Plage d’altitudes -15,20m à 3048m (-49,87pi à 10000pi) -15,20m à 10668m (-49,87pi à 35000pi) PRÉCAUTION : Les plages de température de fonctionnement et de stockage peuvent différer d’un composant à l’autre. Le fonctionnement ou le stockage de l’appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques. *Mesurées à l’aide d’un spectre de vibrations aléatoire simulant l’environnement utilisateur. † Mesuré à l’aide d’une impulsion semi-sinusoïdale de2ms. 26 Caractéristiques de l’ordinateur Alienware Aurora ACT1250 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéIntervention à l’intérieur de votre ordinateur Consignes de sécurité Suivez les consignes de sécurité ci-dessous pour protéger votre ordinateur des dégâts potentiels et pour assurer votre sécurité personnelle. Sauf indication contraire, chaque procédure figurant dans ce document suppose que vous avez lu les consignes de sécurité fournies avec votre ordinateur.

AVERTISSEMENT : avant d’intervenir à l’intérieur de l’ordinateur, lisez les consignes de sécurité fournies avec votre

ordinateur. Pour plus de pratiques d’excellence en matière de sécurité, voir la page d’accueil de conformité à la réglementation de Dell.

AVERTISSEMENT : Déconnectez toutes les sources d’alimentation avant d’ouvrir le capot ou les panneaux de l’ordinateur.

À la fin de l’intervention à l’intérieur de votre ordinateur, remettez en place l’ensemble des capots, panneaux et vis avant de brancher l’ordinateur sur une prise électrique. PRÉCAUTION : Pour éviter d’endommager l’ordinateur, assurez-vous que la surface de travail est plane, propre et sèche. PRÉCAUTION : N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe de support Dell. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez les consignes de sécurité fournies avec le produit ou sur la page d’accueil de la politique de conformité aux normes Dell. PRÉCAUTION : Avant de toucher quoi que ce soit à l’intérieur de l’ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, par exemple la partie métallique à l’arrière de l’ordinateur. Pendant votre intervention, touchez régulièrement une surface métallique non peinte de l’ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes. PRÉCAUTION : Pour éviter d’endommager les composants et les cartes, tenez-les par les bords en évitant de toucher les broches et les éléments de contact. PRÉCAUTION : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la languette de retrait, mais jamais sur le câble lui-même. Certains câbles sont équipés de connecteurs à languettes de verrouillage ou à vis moletées que vous devez libérer avant de débrancher le câble. Lorsque vous débranchez des câbles, gardez-les alignés pour éviter de tordre les broches des connecteurs. Lors du branchement des câbles, assurez-vous que le connecteur du câble est correctement orienté et aligné sur le port. PRÉCAUTION : Appuyez pour éjecter toute carte insérée dans le lecteur de carte mémoire. PRÉCAUTION : Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables des ordinateurs portables. Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de façon adaptée. Avant d’intervenir à l’intérieur de votre ordinateur À propos de cette tâche REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Étapes

1. Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts.

2. Arrêtez l’ordinateur. Pour le système d’exploitation Windows, cliquez sur Démarrer > Alimentation > Arrêter.

REMARQUE : Si vous utilisez un autre système d’exploitation, consultez la documentation correspondante pour connaître les instructions relatives à l’arrêt de l’ordinateur.

3. Mettez tous les périphériques connectés hors tension.

4. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise électrique.

Intervention à l’intérieur de votre ordinateur 27 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité5. Déconnectez de votre ordinateur tous les appareils et périphériques réseau qui y sont raccordés (clavier, souris et écran). PRÉCAUTION : Pour déconnecter un câble réseau, débranchez-le de l’ordinateur.

6. Retirez toute carte multimédia et tout disque optique de votre ordinateur, le cas échéant.

Instructions relatives à la sécurité Cette section détaille les principales mesures à adopter avant d’exécuter une instruction de démontage. Appliquez les consignes de sécurité ci-dessous avant toute procédure d’installation, de dépannage ou de réparation impliquant une opération de démontage/remontage: ● Éteignez l’ordinateur et tous les périphériques connectés. ● Débranchez l’ordinateur de l’alimentation secteur. ● Déconnectez tous les câbles réseau et périphériques de l’ordinateur. ● Utilisez un kit d’entretien sur le terrain contre les décharges électrostatiques pour travailler à l’intérieur de votre ordinateur de bureau afin d’éviter les décharges électrostatiques. ● Placez le composant déposé sur un tapis antistatique après l’avoir retiré de l’ordinateur. ● Portez des chaussures avec semelles en caoutchouc non conductrices afin de réduire les risques d’électrocution. ● Débranchez le système, appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant 15secondes pour décharger l’électricité résiduelle dans la carte système. Alimentation de secours Les produits Dell dotés d’une alimentation de secours doivent être débranchés avant d’en ouvrir le capot arrière. Les systèmes dotés d’une alimentation de secours restent alimentés lorsqu’ils sont éteints. L’alimentation interne permet de mettre l’ordinateur sous tension (Wake-on-LAN) et de le basculer en mode veille à distance; elle offre différentes fonctions de gestion avancée de l’alimentation. Liaison La liaison permet de connecter plusieurs conducteurs de terre à un même potentiel électrique. L’opération s’effectue à l’aide d’un kit de protection antistatique portable. Lorsque vous connectez un fil de liaison, vérifiez que celui-ci est en contact avec du matériel vierge (et non avec une surface peinte ou non métallique). Assurez-vous que la dragonne est bien fixée et en contact direct avec votre peau. Retirez vos bijoux, montres, bracelets ou bagues avant de mettre l’équipement et vous-même à la terre. Protection contre les décharges électrostatiques Les décharges électrostatiques constituent une préoccupation majeure lorsque vous manipulez des composants électroniques, en particulier des composants sensibles tels que les cartes d’extension, les processeurs, les modules de mémoire et les cartes système. Une légère charge peut endommager les circuits d’une manière qui n’est pas toujours évidente, menant par exemple à des problèmes intermittents ou une durée de vie plus courte du produit. Alors que le secteur s’efforce de réduire les besoins en énergie et de renforcer la densité, la protection contre les décharges électrostatiques est une préoccupation croissante. Deux types de dommages liés aux décharges électrostatiques sont reconnus: les défaillances catastrophiques et les pannes intermittentes. ● Catastrophiques – Les défaillances catastrophiques représentent environ 20% des pannes liées aux décharges électrostatiques. Les dommages provoquent un arrêt immédiat et complet des fonctionnalités de l’appareil. Comme exemple de panne catastrophique, citons le cas d’un module DIMM de mémoire qui a précédemment reçu un choc statique et qui génère immédiatement un symptôme de type «Pas de POST/Pas de vidéo» et émet un code sonore indiquant une mémoire manquante défaillante. ● Intermittentes – Les pannes intermittentes représentent environ 80% des pannes liées aux décharges électrostatiques. Le taux élevé de pannes intermittentes signifie que la plupart du temps, lorsque des dommages se produisent, ils ne sont pas immédiatement reconnaissables. Le module de mémoire reçoit un choc statique dont la trace est faible et dont les dommages ne s’accompagnent d’aucun symptôme immédiat. La trace affaiblie peut prendre des semaines ou des mois à disparaître et, dans l’intervalle, peut entraîner une dégradation de l’intégrité de la mémoire, des erreurs intermittentes de mémoire, etc. Les pannes intermittentes ou latentes (en quelque sorte les «blessés légers») sont difficiles à détecter et à dépanner. Procédez comme suit pour éviter tout dommage causé par les décharges électrostatiques: 28 Intervention à l’intérieur de votre ordinateur Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité● Portez un bracelet antistatique filaire correctement mis à la terre. Les bracelets antistatiques sans fil n’offrent pas une protection adéquate. Toucher le châssis avant de manipuler les pièces ne garantit pas une protection adéquate contre les décharges électrostatiques sur les pièces présentant une sensibilité accrue aux dommages électrostatiques. ● Manipulez tous les composants sensibles dans une zone antistatique. Si possible, utilisez des tapis de sol et de plan de travail antistatiques. ● Lorsque vous déballez un composant sensible à l’électricité statique de son carton, ne le retirez pas de son emballage antistatique avant d’être prêt à l’installer dans votre appareil. Avant de retirer l’emballage antistatique, utilisez le bracelet antistatique pour décharger l’électricité statique de votre corps. Pour plus d’informations sur le bracelet antistatique et le testeur de bracelet antistatique, voir Composants d’un Service Kit sur le terrain contre les décharges électrostatiques. ● Avant de transporter un composant sensible à l’électricité statique, placez-le dans un emballage ou une boîte antistatique. Kit d’entretien sur le terrain contre les décharges électrostatiques Le Service Kit sur le terrain non surveillé est le plus utilisé. Chaque kit d’entretien comprend trois composants principaux : un tapis antistatique, une dragonne et un fil de connexion. PRÉCAUTION : Il est essentiel de tenir les appareils sensibles aux décharges électrostatiques à l’écart des pièces internes qui sont des isolants et souvent hautement chargés, notamment les boîtiers en plastique des dissipateurs de chaleur. Environnement de travail Avant de déployer le Service Kit ESD sur site, évaluer la situation chez le client. Par exemple, le déploiement du kit pour un environnement serveur est différent de celui d’un environnement de bureau ou portable. Les serveurs sont généralement installés dans un rack à l’intérieur d’un datacenter; les ordinateurs de bureau ou portables sont généralement placés sur des bureaux ou des armoires. Prévoyez toujours un grand espace de travail plat et ouvert, sans encombrement et suffisamment grand pour déployer le kit ESD avec un espace supplémentaire pour accueillir le type d’ordinateur à réparer. L’espace de travail doit également être exempt d’isolants susceptibles de provoquer un événement ESD. Sur la zone de travail, les isolants tels que le polystyrène expansé et autres plastiques doivent toujours être éloignés d’au moins 12pouces ou 30centimètres des pièces sensibles avant de manipuler physiquement tout composant matériel. Emballage résistant à l’électricité statique Tous les appareils sensibles aux décharges électrostatiques doivent être expédiés et reçus dans un emballage antistatique. Les sacs métalliques blindés contre l’électricité statique sont préférables. Cependant, vous devez toujours retourner le composant endommagé en utilisant le sac antistatique et l’emballage dans lesquels la nouvelle pièce est arrivée. Le sac ESD doit être plié et fermé avec du ruban adhésif et le même matériau d’emballage en mousse doit être utilisé dans la boîte d’origine dans laquelle la nouvelle pièce est arrivée. Les appareils sensibles aux décharges électrostatiques ne doivent être retirés de l’emballage que sur une surface de travail protégée contre les décharges électrostatiques, et les pièces ne doivent jamais être placées sur le dessus du sac ESD, car seul l’intérieur du sac est protégé. Placez toujours les pièces dans votre main, sur le tapis antistatique, dans l’ordinateur ou dans un sac antistatique. Composants d’un Service Kit de terrain contre les décharges électrostatiques Les composants d’un Service Kit de terrain contre les décharges électrostatiques sont les suivants: ● Tapis antistatique: ce tapis dissipatif vous permet de poser vos pièces lors des procédures d’entretien. Lorsque vous utilisez un tapis antistatique, votre bracelet antistatique doit être bien ajusté et le fil de connexion doit être raccordé au tapis et au matériel vierge de l’ordinateur sur lequel vous travaillez. Une fois le tapis déployé correctement, les pièces de rechange peuvent être retirées du sac ESD et placées directement sur le tapis. Les composants sensibles aux décharges électrostatiques sont protégés dans votre main, sur le tapis antistatique, dans l’ordinateur ou à l’intérieur d’un sac ESD. ● Bracelet antistatique et fil de liaison: ces deux éléments peuvent être directement connectés à votre poignet et au matériel vierge de l’équipement lorsque l’utilisation du tapis antistatique n’est pas requise. Dans le cas contraire, ils peuvent être connectés au tapis antistatique afin de protéger les composants qui sont temporairement placés sur ce dernier. La connexion physique du bracelet et du fil de connexion entre votre peau, le tapis antistatique et le matériel est connue sous le nom de liaison. N’utilisez que des Service Kits de terrain avec un bracelet antistatique, un tapis et un fil de connexion. N’utilisez jamais de bracelets sans fil. N’oubliez pas que les fils internes d’un bracelet antistatique sont sujets à des dommages liés à l’usure normale et doivent être vérifiés régulièrement avec un testeur de bracelet antistatique afin d’éviter les dommages accidentels du matériel liés à l’électricité statique. Il est recommandé de tester le bracelet et le fil de liaison au moins une fois par semaine. ● Testeur pour bracelet antistatique: les fils à l’intérieur du bracelet antistatique sont sujets à l’usure. Lorsque vous utilisez un kit non surveillé, il est recommandé de tester régulièrement le bracelet avant chaque intervention et, au minimum, une fois Intervention à l’intérieur de votre ordinateur 29 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitépar semaine. Un testeur de bracelet est la meilleure méthode pour effectuer ce test. Pour effectuer le test, branchez le fil de connexion du bracelet antistatique sur le testeur lorsque vous le portez au poignet et appuyez sur le bouton. Une LED verte s’allume si le test est réussi; une LED rouge s’allume et une alarme retentit si le test échoue. REMARQUE : Il est conseillé de toujours utiliser la dragonne de mise à la terre ESD traditionnelle et le tapis de protection antistatique lors de l’entretien des produitsDell. En outre, il est essentiel de séparer les pièces sensibles de toutes les pièces isolantes lors de l’entretien de l’ordinateur. Transport des composants sensibles Afin de garantir le transport sécurisé des composants sensibles à l’électricité statique (remplacement ou retour de pièces àDell, par exemple), il est essentiel d’insérer ces derniers dans des sachets antistatiques. Levage d’équipements Respectez les consignes suivantes pour lever des équipements lourds: PRÉCAUTION : Ne soulevez jamais de charges supérieures à 50livres. Demandez de l’aide (ressources supplémentaires) ou utilisez un appareil de levage mécanique. 1. Adoptez une posture stable. Gardez les pieds écartés pour vous équilibrer et tournez vos pointes de pied vers l’extérieur. 2. Contractez vos muscles abdominaux. Ils soutiennent votre colonne vertébrale lors du levage et compensent ainsi la force de la charge.

3. Soulevez en utilisant vos jambes, pas votre dos.

4. Portez la charge près du corps. Plus elle est proche de votre colonne vertébrale, moins elle exerce de contraintes sur votre dos. 5. Maintenez votre dos en position verticale, que ce soit pour soulever ou déposer la charge. Ne reportez pas le poids de votre corps sur la charge. Ne tordez ni votre corps ni votre dos.

6. Suivez la même technique en sens inverse pour reposer la charge.

Après une intervention à l’intérieur de votre ordinateur À propos de cette tâche PRÉCAUTION : Laisser des vis mal installées à l’intérieur de votre ordinateur peut l’endommager gravement. Étapes

1. Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien fixées à l’intérieur de l’ordinateur.

2. Branchez les dispositifs externes, les périphériques et les câbles que vous avez retirés avant d’intervenir sur votre ordinateur. 3. Remettez en place les cartes mémoire, les disques et tout autre composant que vous avez retiré avant d’intervenir sur votre ordinateur.

4. Branchez l’ordinateur et tous les périphériques connectés à leurs prises électriques respectives.

5. Allumez votre ordinateur.

Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants: ● Tournevis cruciformenº1 ● Tournevis cruciformenº2 ● Pointe en plastique 30 Intervention à l’intérieur de votre ordinateur Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéListe des vis REMARQUE : Lors du retrait des vis d’un composant, il est recommandé de noter leur type et leur nombre, puis de les placer dans une boîte. Cela permet de vous assurer que le nombre et le type corrects de vis spécifiques sont réutilisés lors de la remise en place du composant. REMARQUE : Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n’y restent pas collées lors de la remise en place du composant. REMARQUE : La couleur des vis peut varier en fonction de la configuration commandée. Tableau 19. Liste des vis Composant Type de vis Quantité Image de vis Panneau avant N°6-32x1/4" 4 Support du bloc d’alimentation N°6-32x1/4" 2 Support du bloc d’alimentation (pour les ordinateurs livrés avec un panneau d’effacement latéral gauche) N°6-32x1/4" 2 Bloc d’alimentation N°6-32x1/4" 4 Bloc d’alimentation (pour les ordinateurs livrés avec un panneau d’effacement latéral gauche) N°6-32x1/4" 4 Assemblage du radiateur et du ventilateur pour le ventilateur à refroidissement liquide M3x5 2 Ventilateur arrière du boîtier M3x5 1 Ventilateur inférieur avant du boîtier M3x5 1 Disque SSD (logement M.2n

ou 2) M2x3,5 1 Carte sans fil M2x3,5 1 Carte système N°6-32x1/4" 9 Support d’E/S avant N°6-32x1/4" 1 Ventilateur de l’assemblage de refroidissement liquide N°6-32x1/4" 8 Intervention à l’intérieur de votre ordinateur 31 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 19. Liste des vis(suite) Composant Type de vis Quantité Image de vis Antenne Nº6-32 2 Principaux composants de l’ordinateur AlienwareAuroraACT1250 REMARQUE : Les composants en option peuvent être absents de votre ordinateur, en fonction de la configuration commandée. 32 Intervention à l’intérieur de votre ordinateur Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 12. Principaux composants de l’ordinateur AlienwareAuroraACT1250

2. Panneau latéral gauche

Intervention à l’intérieur de votre ordinateur 33 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité3. Pile bouton

5. Assemblage de refroidissement liquide

10.Disque dur de 3,5pouces

11. Bloc d’alimentation

12. Support du bloc d’alimentation

13. Dissipateur de chaleur du régulateur de tension

14.Support d’extrémité de la carte graphique 15.Ventilateur inférieur avant du boîtier 16.Ventilateur arrière du boîtier 17.Carte graphique 18.Support de la carte graphique 19.Sockets de 20.Assemblage du ventilateur et du dissipateur de chaleur du processeur

22.Antenne 34 Intervention à l’intérieur de votre ordinateur Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéComposants de la carte système Figure 13. Composants de la carte système

2. Connecteur du ventilateur inférieur avant du boîtier (FRONT_SYS2)

3. Connecteur de lecteurSATA 6Gbit/s (SATA-0)

4. Connecteur de lecteurSATA 6Gbit/s (SATA-1)

5. Connecteur du bloc d’alimentation (ATX SYS)

6. Logement du disque SSD (M.2 PCIe SSD-1)

7. Logement du disque SSD (M.2 PCIe SSD-0)

Intervention à l’intérieur de votre ordinateur 35 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité8. Emplacement de module de mémoire (DIMM1)

11. Logement de la carte PCIExpressx16 mécanique/x16 électrique (SLOT1)

12. Logement de la carte PCI-Expressx4 (SLOT3)

13. Logement PCI-Expressx4 (SLOT2)

14.Connecteur du ventilateur arrière du boîtier (FAN SYS1) 15.Connecteur LED du ventilateur arrière du boîtier (LED FAN SYS1) 16.Connecteur du ventilateur de la pompe à refroidissement liquide (FAN PUMP) 17.Connecteur du voyant LED de la pompe de refroidissement liquide (LED PUMP) 18.Connecteur1 du ventilateur supérieur du châssis (FAN SYS4) 19.Connecteur de bloc d’alimentation (ATX CPU2) 20.Connecteur de bloc d’alimentation (ATX CPU1)

21. Connecteur du ventilateur de refroidissement par air (processeur du ventilateur)

22.Connecteur2 du ventilateur supérieur du châssis (FAN SYS5) 23.Connecteur d’alimentation SATA (SATA PWR) 24.Logement de la carte sans fil (M.2 WLAN) 25.Câble du panneau d’E/S avant (RING AMBIENT PWBT) 36 Intervention à l’intérieur de votre ordinateur Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéInformations de maintenance sur site Le manuel de maintenance sur site de l’ordinateur Alienware Aurora ACT1250 permet aux techniciens de maintenance de résoudre de manière précise et efficace les problèmes techniques des clients relatifs à cet ordinateur. Ce document fournit une présentation du BIOS, des fonctionnalités et des consignes de sécurité. Il contient également les étapes appropriées de remplacement du matériel que les techniciens de maintenance sur site peuvent utiliser. Informations RTS Prêt pour expédition Monde: 06/01/2025 Simulation du BIOS Un simulateur de BIOS, qui représente l’interface BIOS de l’ordinateur, est disponible. Pour lancer le simulateur de BIOS, cliquez surSimulateur de BIOS. Cliquez sur le menu ou les flèches vers le haut et le bas dans le simulateur pour afficher les éléments de menu du BIOS. REMARQUE : Selon la version du BIOS installée sur l’ordinateur, il peut y avoir de légères différences par rapport à ce qui est représenté dans le simulateur de BIOS. REMARQUE : Pour plus de détails sur l’accès à la configuration du BIOS, reportez-vous à la section Configuration du BIOS. Comparaison des produits Cette section compare le produit Alienware Aurora ACT1250 avec son prédécesseur Alienware Aurora R16. Tableau 20. Comparaison des produits Fonctionnalités AlienwareAuroraR16 Alienware Aurora ACT1250 Type de processeur ● IntelCorei7/i9 ● IntelCorei7-i9 de 13egénération ● Intel Corei9 de 12egénération ● IntelCoreUltra7 265KF ● Intel Core Ultra9 285K Chipset IntelZ690 IntelZ890 Mémoire Pour les ordinateurs expédiés avec les processeurs IntelCore de 12egénération ● DDR5 4800MT/s Pour les ordinateurs expédiés avec les processeurs Intel Core et Intel Core de

génération ● DDR5 5600MT/s ● DDR5 5600MT/s, XMP ● 5200MT/s ● 6400MT/s (XMP) Stockage ● InterfaceSATAAHCI 6Gbit/s avec un disque dur de 3,5pouces de 1To maximum ● PCIe NVMe jusqu’à 64Gbit/s avec un disque SSD M.22230 de 1To maximum sur le logement1 ou2 ● PCIe NVMe jusqu’à 64Gbit/s avec un disque SSD M.22280 de 4To maximum sur le logement1 ou2 ● Disque SSD M.2 2230 ● Disque SSD M.2 2280 Carte graphique ● NVIDIAGeForceRTX3050 ● NVIDIAGeForceRTX4060 Informations de maintenance sur site 37 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 20. Comparaison des produits(suite) Fonctionnalités AlienwareAuroraR16 Alienware Aurora ACT1250 ● NVIDIAGeForceRTX4060 ● NVIDIAGeForceRTX4060Ti ● NVIDIAGeForceRTX4070 ● NVIDIAGeForceRTX4070Ti ● NVIDIAGeForceRTX4070 SUPER ● NVIDIAGeForceRTX4070Ti SUPER ● NVIDIA GeForce RTX4080 ● NVIDIAGeForceRTX4080 SUPER ● NVIDIAGeForceRTX4090 ● NVIDIAGeForceRTX4090D REMARQUE : Cette carte est uniquement disponible à l’achat en Chine et à Hong Kong. ● NVIDIAGeForceRTX4060Ti ● NVIDIAGeForceRTX4070 SUPER ● NVIDIAGeForceRTX4070Ti SUPER ● NVIDIAGeForceRTX4080 SUPER ● NVIDIAGeForceRTX4090 Audio Contrôleur audio RealtekALC1220 Contrôleur audio RealtekALC1220 Communications ● Contrôleur Ethernet KillerE3100G 10/100/1000/2500Mo/s intégré à la carte système ● Wi-Fi4 (WiFi802.11n) ● Wi-Fi5 (WiFi802.11ac) ● Wi-Fi6 (WiFi802.11ax) ● Wi-Fi6E (WiFi802.11ax) ● Bluetooth 5,3 REMARQUE : La version de la carte sans fil Bluetooth peut varier en fonction du système d’exploitation installé sur votre ordinateur. REMARQUE : Le Wi-Fi6 est pris en charge dans les zones géographiques où le Wi-Fi6E n’est pas disponible. REMARQUE : Cet ordinateur est livré avec une antenne Puck externe. ● Contrôleur Ethernet KillerE3100G 10/100/1000/2500Mo/s intégré à la carte système ● Wi-Fi802.11a/b/g ● Wi-Fi4 (WiFi802.11n) ● Wi-Fi5 (WiFi802.11ac) ● Wi-Fi6E (WiFi802.11ax) ● Wi-Fi7 (WiFi802.11be) ● Bluetooth 5.4 REMARQUE : La version de la carte sans fil Bluetooth peut varier en fonction du système d’exploitation installé sur votre ordinateur. connecteurs d’E/S ● QuatreportsUSB3.2Gen1 ● Deux ports USB2.0 ● Deuxports USB2.0 avec SmartPower activé ● Unport USB3.2 Gen1 avec PowerShare ● Un port USB-C3.2 Gen2 avec PowerShare ● Unport USB-C3.2 Gen2 ● Unport USB-C3.2 Gen2x2 ● Un port pour casque ● Un port optique S/PDIF ● Un port coaxial S/PDIF ● 2portsUSB2.0 avec SmartPower ● 4ports USB3.2 Gen1 (5Gbit/s) ● UnportUSB3.2 Gen1 (5Gbit/s) avec PowerShare ● 1port USB-C USB3.2 Gen2 (10Gbit/s) avec PowerShare ● 1port USB-C3.2 Gen2 (10Gbit/s) ● 1port USB-C USB4 20Gbit/s avec Power Delivery ● Une prise jack audio universelle ● Un port optique S/PDIF ● Un port d’entrée audio ● Un port de sortie ligne 38 Informations de maintenance sur site Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 20. Comparaison des produits(suite) Fonctionnalités AlienwareAuroraR16 Alienware Aurora ACT1250 ● un port d’entrée audio/microphone ● Un port d’entrée audio ● Un port sortie surround droite/gauche frontal ● Un port surround LFE caisson de graves/enceinte centrale ● Un port sortie surround droite/gauche arrière ● Un port sortie surround droite/gauche latéral ● Un logementM.2 pour carte combinée Wi-Fi/Bluetooth ● Deuxlogements M.2 pour disque SSD2230/2280 ● Un logement PCIe x16 mécanique/x16 électrique Gen5 ● Deux logements pour carte PCIeGen4 x4 ● Troislogements de carte M.2 prenant en charge des disques SSD2230 ou2280 Systèmes d’exploitation ● Windows11Professionnel 64bits ● Windows11 Famille 64bits ● Windows11 Famille ● Windows11 Professionnel BIOS Support du BIOS avec UEFI Support du BIOS avec UEFI Poids (maximal) 15,37kg (33,88lb) 15,37kg (33,88lb) Liste des composants remplaçables par l’utilisateur (CRU) et des composants remplaçables sur site (FRU) Les composants remplaçables sur votre ordinateur Alienware Aurora ACT1250 sont soit des composants remplaçables par l’utilisateur (CRU), soit des unités remplaçables sur site (FRU). PRÉCAUTION : Pour éviter d’endommager le composant ou de perdre des données, assurez-vous que le remplacement des composants remplaçables sur site (FRU) est assuré par un technicien de maintenance agréé. Les clients ne peuvent remplacer que les composants remplaçables par l’utilisateur (CRU), en respectant les consignes de sécurité et les procédures de remplacement. Tableau 21. Liste des composants remplaçables par l’utilisateur (CRU)/remplaçables sur site (FRU) Composant remplaçable par l’utilisateur (CRU) Composant remplaçable sur site (FRU) Panneau latéral gauche Bloc d’alimentation Capot supérieur Assemblage de refroidissement liquide du processeur Panneau latéral droit Ventilateur de l’assemblage de refroidissement liquide Panneau avant Processeur Disque dur de 3,5pouces Dissipateur de chaleur du régulateur de tension Pile bouton Carte système Sockets de Assemblage du dissipateur de chaleur et du ventilateur du processeur (refroidissement par air) Carte graphique unique Antenne Disque SSD Carte sans fil Ventilateur arrière du boîtier Ventilateur inférieur avant du boîtier Informations de maintenance sur site 39 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 21. Liste des composants remplaçables par l’utilisateur (CRU)/remplaçables sur site (FRU)(suite) Composant remplaçable par l’utilisateur (CRU) Composant remplaçable sur site (FRU) Ventilateur haut du boîtier Informations sur la zone d’éclairage de l’ordinateur Alienware Aurora ACT1250 Figure 14. Zone d’éclairage de l’ordinateur Alienware Aurora ACT1250 40 Informations de maintenance sur site Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 15. Zone d’éclairage de l’ordinateur Alienware Aurora ACT1250 Tableau 22. Zone d’éclairage de l’ordinateur Alienware Aurora ACT1250 Légende Description 1 Éclairage du bouton d’alimentation 2 Anneau de lumière du panneau avant 3 Éclairage du ventilateur arrière du châssis 4 Éclairage de la pompe du module de refroidissement liquide Légendes importantes La section suivante contient des informations sur de nouvelles fonctionnalités et sur ce qu’il est indispensable de savoir à propos de cet ordinateur. REMARQUE : Avant d’effectuer les procédures répertoriées dans la section suivante, reportez-vous à la section Intervention à l’intérieur de votre ordinateur. Informations de maintenance sur site 41 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéRetrait du panneau avant À propos de cette tâche Figure 16. Retrait du panneau avant Étapes

1. Mettez l’ordinateur en position relevée.

2. Déconnectez le câble du panneau d’E/S avant de la carte système.

°6-32x1/4") qui fixent le cadre avant au panneau avant.

4. Tirez les languettes situées sur le cadre avant dans les emplacements situés sur le panneau avant.

42 Informations de maintenance sur site Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéREMARQUE : Commencez par la languette du haut, passez aux languettes situées à gauche du panneau avant, puis aux languettes situées à droite du panneau avant.

5. Acheminez le panneau d’E/S avant via l’emplacement situé sur le panneau avant.

6. Tirez sur le panneau avant et sur le câble du panneau d’E/S avant pour le retirer lentement du châssis.

Panneau avant N’utilisez pas le panneau avant comme poignée, car cela risque d’endommager l’ordinateur. Figure 17. Panneau avant Connecteur du ventilateur du refroidisseur liquide et du ventilateur du refroidisseur d’air Branchez le connecteur du ventilateur du refroidisseur liquide (FAN PUMP) et du ventilateur du refroidisseur par air (FAN CPU) au connecteur approprié sur la carte système. Informations de maintenance sur site 43 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 18. Connecteur de la pompe du refroidisseur liquide PRÉCAUTION : Ne raccordez pas le connecteur de la pompe du refroidisseur liquide au connecteur «FAN CPU» (pour le ventilateur du refroidisseur par air uniquement). Figure 19. Connecteur du ventilateur du refroidisseur par air 44 Informations de maintenance sur site Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéMatrice de solution thermique Tableau 23. Matrice de solution thermique Processeur Intel Ultra7F/9 (65W) Intel Ultra7F/9 (65W) Intel Ultra7K/9K (125W) Bloc d’alimentation 500W 1000W 1000W Consommation électrique de la carte graphique Jusqu’à 225W Jusqu’à 450W Jusqu’à 450W Carte graphique ● RTX4060 ● RTX4060Ti ● RTX4070 SUPER ● RTX4060 ● RTX4060Ti ● RTX4070 SUPER ● RTX4070Ti SUPER ● RTX4080 ● RTX4080 SUPER ● RTX4090 ● RTX4060 ● RTX4060Ti ● RTX4070 SUPER ● RTX4070Ti SUPER ● RTX4080 ● RTX4080 SUPER ● RTX4090 Type de refroidisseur de processeur Refroidisseur par air Refroidisseur par air Refroidisseur liquide de 240mm Ventilateur Nom du ventilateur Emplacement du connecteur du ventilateur sur la carte système Ventilateur du processeur PROCESSEUR DU VENTILATEUR Présent Présent Absent Ventilateur arrière FANSYS1 Présent Présent Présent Ventilateur inférieur avant FAN SYS2 Présent Présent Présent Ventilateur supérieur1 FANSYS4 Absent Présent Absent Ventilateur supérieur2 FANSYS5 Absent Présent Absent Dissipateur de chaleur du régulateur de tension Absent Présent Présent Cycle de baisse de la mémoire Les clients qui souhaitent bénéficier de performances de mémoire maximales doivent procéder comme suit:

1. Utilisez d’autres canaux que ceux répertoriés dans le tableau suivant.

Tableau 24. Canaux Fréquenc e du DDR Bande (GHz) Canal Canal56

2. Utilisez un câble LAN pour vous connecter au réseau.

Informations de maintenance sur site 45 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéInstallation du dissipateur de chaleur du régulateur de tension pour la carte système À propos de cette tâche REMARQUE : Le dissipateur de chaleur du régulateur de tension n’est disponible que sur les ordinateurs avec certaines configurations. Lors du remplacement d’une carte système, veillez à retirer le dissipateur de chaleur du régulateur de tension de l’ancienne carte système pour le transférer sur la carte système de rechange. REMARQUE : Certains ordinateurs peuvent être livrés avec plusieurs dissipateurs de chaleur du régulateur de tension. Figure 20. Installation du dissipateur de chaleur du régulateur de tension Figure 21. Installation du dissipateur de chaleur du régulateur de tension 46 Informations de maintenance sur site Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéAprès l’intervention, si les diagnostics intégrés ou ePSA signalent une erreur indiquant que le dissipateur de chaleur du régulateur de tension n’est pas détecté, procédez comme suit: Étapes 1. Vérifiez si tous les dissipateurs de chaleur du régulateur de tension sont transférés de l’ancienne carte système vers la carte système de rechange. 2. Vérifiez si les vis imperdables qui fixent le dissipateur de chaleur du régulateur de tension à la carte système sont serrées. Figure 22. Diagnostics intégrés Informations de maintenance sur site 47 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéMatrice de solution thermique Tableau 25. Matrice de solution thermique Processeur Intel Ultra7F/9 (65W) Intel Ultra7F/9 (65W) Intel Ultra7K/9K (125W) Bloc d’alimentation 500W 1000W 1000W Consommation électrique de la carte graphique Jusqu’à 225W Jusqu’à 450W Jusqu’à 450W Carte graphique ● RTX4060 ● RTX4060Ti ● RTX4070 SUPER ● RTX4060 ● RTX4060Ti ● RTX4070 SUPER ● RTX4070Ti SUPER ● RTX4080 ● RTX4080 SUPER ● RTX4090 ● RTX4060 ● RTX4060Ti ● RTX4070 SUPER ● RTX4070Ti SUPER ● RTX4080 ● RTX4080 SUPER ● RTX4090 Type de refroidisseur de processeur Refroidisseur par air Refroidisseur par air Refroidisseur liquide de 240mm Ventilateur Nom du ventilateur Emplacement du connecteur du ventilateur sur la carte système Ventilateur du processeur PROCESSEUR DU VENTILATEUR Présent Présent Absent Ventilateur arrière FANSYS1 Présent Présent Présent Ventilateur inférieur avant FAN SYS2 Présent Présent Présent Ventilateur supérieur1 FANSYS4 Absent Présent Absent Ventilateur supérieur2 FANSYS5 Absent Présent Absent Dissipateur de chaleur du régulateur de tension Absent Présent Présent 48 Matrice de solution thermique Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéRetrait et installation de composants remplaçables par le client (CRU) Les composants remplaçables dans ce chapitre sont des composants remplaçables par le client (CRU). PRÉCAUTION : Les clients ne peuvent remplacer que les composants remplaçables par l’utilisateur (CRU), en respectant les consignes de sécurité et les procédures de remplacement. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Panneau latéral gauche Retrait du panneau latéral gauche Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral gauche et fournissent une représentation visuelle de la procédure de retrait. REMARQUE : Le panneau latéral gauche transparent est livré avec certains ordinateurs. Figure 23. Retrait du panneau latéral gauche Étapes

1. Desserrez la vis imperdable (#6-32) qui fixe le loquet de déverrouillage du panneau latéral au boîtier.

2. Tirez sur le loquet de déverrouillage du panneau latéral pour libérer le panneau latéral gauche du châssis.

3. Soulevez le capot latéral gauche du châssis.

Retrait et installation de composants remplaçables par le client (CRU) 49 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéInstallation du panneau latéral gauche Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral gauche et fournissent une représentation visuelle de la procédure d’installation. REMARQUE : Le panneau latéral gauche transparent est livré avec certains ordinateurs. Figure 24. Installation du panneau latéral gauche Étapes

1. Repérez les languettes sur le capot latéral gauche et les logements sur le châssis.

2. Faites pivoter le capot latéral gauche vers le châssis jusqu’à ce qu’il s’enclenche.

3. Resserrez la vis imperdable (#6-32) qui fixe le loquet de déverrouillage du panneau latéral au boîtier.

1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Panneau latéral droit Retrait du panneau latéral droit Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

50 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÀ propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral droit et fournissent une représentation visuelle de la procédure de retrait. Figure 25. Retrait du panneau latéral droit Étapes Tirez et soulevez le capot latéral droit pour le retirer du boîtier. Installation du panneau latéral droit Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral droit et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation de composants remplaçables par le client (CRU) 51 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 26. Installation du panneau latéral droit Étapes

1. Alignez les languettes du panneau latéral droit avec les emplacements sur le boîtier.

2. Poussez le panneau latéral droit vers le boîtier jusqu’à ce qu’il soit en place.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Panneau avant Retrait du panneau avant Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le panneau latéral droit.

À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau avant et montrent la procédure de retrait. 52 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 27. Retrait du panneau avant Étapes

1. Mettez l’ordinateur en position relevée.

2. Retirez le clip de fixation et débranchez le câble du panneau d’E/S avant de son connecteur (RING AMBIENT PWBT) sur la carte système.

°6-32x1/4") qui fixent le cadre avant au panneau avant.

4. Tirez les languettes situées sur le cadre avant dans les emplacements situés sur le panneau avant.

REMARQUE : Commencez par la languette du haut, passez aux languettes situées à gauche du panneau avant, puis aux languettes situées à droite du panneau avant. Retrait et installation de composants remplaçables par le client (CRU) 53 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité5. Acheminez le panneau d’E/S avant via l’emplacement situé sur le panneau avant.

6. Tirez sur le panneau avant et sur le câble du panneau d’E/S avant pour le retirer lentement du châssis.

Installation du panneau avant Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau avant et fournissent une représentation visuelle de la procédure d’installation. 54 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 28. Installation du panneau avant Étapes

1. Alignez le panneau avant avec le panneau avant.

2. Acheminez le panneau d’E/S avant via l’emplacement situé sur le panneau avant.

3. Poussez le cadre avant vers le panneau avant et assurez-vous que les languettes s’attachent aux emplacements du panneau avant. REMARQUE : Commencez par la languette du haut, passez aux languettes situées à gauche du panneau avant, puis aux languettes situées à droite du panneau avant.

4. Remettez en place les quatrevis (n

°6-32x1/4") qui fixent le cadre avant au panneau avant.

5. Acheminez le câble du panneau d’E/S à travers le clip de fixation et fermez-le.

Retrait et installation de composants remplaçables par le client (CRU) 55 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité6. Branchez le câble du panneau d’E/S avant à son connecteur (RING AMBIENT PWBT) sur la carte système. Étapes suivantes

1. Installez le panneau latéral droit.

2. Installez le panneau latéral gauche.

3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Capot supérieur Retrait du capot supérieur de l’ordinateur. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le panneau latéral droit.

4. Retirez le panneau avant.

À propos de cette tâche Les images suivantes indiquent l’emplacement du capot supérieur et fournissent une représentation visuelle de la procédure de retrait. Figure 29. Retrait du capot supérieur de l’ordinateur. 56 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes Appuyez sur le loquet à partir du côté avant, puis poussez/faites glisser le capot vers le côté arrière, puis soulevez le capot. REMARQUE : Le capot supérieur est solidement fixé au boîtier par quatre loquets. Installation du capot supérieur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du capot supérieur et fournissent une représentation visuelle de la procédure d’installation. Figure 30. Installation du capot supérieur Étapes Alignez les pattes du capot supérieur avec les logements situés sur le châssis et enclenchez le capot supérieur. Étapes suivantes

1. Installez le panneau avant.

2. Installez le panneau latéral droit.

3. Installez le panneau latéral gauche.

4. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation de composants remplaçables par le client (CRU) 57 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéDisque dur de 3,5pouces Retrait du disque dur de 3,5pouces Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du disque dur de 3,5pouces et fournissent une représentation visuelle de la procédure de retrait. Figure 31. Retrait du disque dur de 3,5pouces 58 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez les câbles d’alimentation et de données du disque dur.

3. Appuyez sur les pattes de dégagement situées sur le support du disque dur et sortez le disque dur de son bâti.

4. Faites levier sur le support de disque dur pour dégager les languettes du support des fentes du disque dur.

5. Soulevez le disque dur et retirez-le de son support.

Figure 32. Disque dur et son support REMARQUE : Notez l’orientation du disque dur afin de pouvoir le remettre en place correctement. Installation du disque dur de 3,5pouces Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du disque dur de 3,5pouces et fournissent une représentation visuelle de la procédure d’installation. Figure 33. Disque dur et son support REMARQUE : Veillez à bien noter l’orientation du disque dur, pour le replacer correctement par la suite. Retrait et installation de composants remplaçables par le client (CRU) 59 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 34. Installation du disque dur de 3,5pouces Étapes

1. Alignez le disque dur avec les broches du support.

2. À l’aide des languettes situées sur le côté opposé, ouvrez le support afin d’insérer les broches sur l’autre côté.

3. Insérez l’assemblage de disque dur dans le bâti de disque dur jusqu’à ce qu’il s’enclenche.

4. Branchez les câbles de données et d’alimentation sur le disque dur.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

3. Assurez-vous que le périphérique de stockage est installé correctement (facultatif):

a. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification du périphérique de stockage dans le gestionnaire de périphériques. 60 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéb. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification de votre périphérique de stockage dans la configuration du système (BIOS). REMARQUE : Pour installer le système d’exploitation sur votre appareil de stockage, reportez-vous à la rubrique Réinstaller Windows à partir de l’image d’usine Dell à l’aide du support de récupération de la base de connaissances sur le site de supportDell. Identification du périphérique de stockage dans le gestionnaire de périphériques Étapes

1. Dans la barre des tâches, cliquez sur la zone de recherche, puis saisissez Gestionnaire de périphériques.

2. Cliquez sur Device Manager.

La fenêtre Gestionnaire de périphériques s’affiche.

3. Développez Lecteurs de disque.

Identification du périphérique de stockage dans la configuration système (BIOS) Étapes

1. Mettez votre ordinateur sous tension (ou redémarrez-le).

2. Appuyez sur la touche «F2» lorsque le logo Dell s’affiche à l’écran pour accéder au programme de configuration du BIOS. La liste des disques durs est affichée dans les System Information dans le groupe General. Pile bouton Retrait de la pile bouton Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

AVERTISSEMENT : avant d’intervenir à l’intérieur de l’ordinateur, lisez les consignes de sécurité fournies avec votre

ordinateur. Pour plus de pratiques d’excellence en matière de sécurité, voir la page d’accueil de conformité à la réglementation de Dell. PRÉCAUTION : Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux valeurs d’usine. Avant de retirer la pile bouton, il est recommandé de noter les paramètres du BIOS.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de la pile bouton et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 61 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 35. Retrait de la pile bouton Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Appuyez sur le levier d’éjection de la pile pour l’écarter de la pile jusqu’à éjection de cette dernière.

3. Soulevez la pile bouton pour la retirer de son socket.

Installation de la pile bouton Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la pile bouton et fournissent une représentation visuelle de la procédure d’installation. 62 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 36. Installation de la pile bouton Étapes Insérez une nouvelle pile bouton (CR2032) dans le socket de la pile avec le pôle positif vers le haut, puis appuyez sur la pile pour la fixer. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Module de mémoire Retrait du module de mémoire Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du module de mémoire et montrent la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 63 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 37. Retrait du module de mémoire Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Poussez les attaches de fixation à l’opposé du module de mémoire.

3. Soulevez le module de mémoire hors de son emplacement.

REMARQUE : Répétez les étapes2 et3 pour retirer tout autre module de mémoire installé sur votre ordinateur. PRÉCAUTION : Pour éviter d’endommager le module de mémoire, tenez-le par les bords. Ne touchez pas les composants ou les contacts métalliques du module de mémoire, car les décharges électrostatiques peuvent gravement endommager les composants. Pour en savoir plus sur la protection contre les décharges électrostatiques, reportez-vous à la section Protection contre les décharges électrostatiques. Installation du module de mémoire Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du module de mémoire et illustrent la procédure d’installation. 64 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 38. Installation du module de mémoire Étapes

1. Assurez-vous que les clips de fixation ne verrouillent pas le logement du module de mémoire.

2. Alignez l’encoche du module de mémoire avec la languette située sur son logement.

3. Insérez le module de mémoire dans son logement, et appuyez sur le module de mémoire jusqu’à ce qu’il s’enclenche et que les clips de fixation soient en position de verrouillage. PRÉCAUTION : Pour éviter d’endommager le module de mémoire, tenez-le par les bords. Ne touchez pas les composants ou les contacts métalliques du module de mémoire, car les décharges électrostatiques peuvent gravement endommager les composants. Pour en savoir plus sur la protection contre les décharges électrostatiques, reportez-vous à la section Protection contre les décharges électrostatiques. REMARQUE : Répétez les étapes1 à3 pour remettre en place tout autre module de mémoire installé sur votre ordinateur. Tableau 26. Tableau des configurations de mémoire Configuration Logement DIMM1 DIMM2 16Go, DDR5 8Go 8Go 32Go, DDR5 16Go 16Go 64Go DDR5 32Go 32Go Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation de composants remplaçables par le client (CRU) 65 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéCarte graphique unique Retrait de la carte graphique simple Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte graphique simple et fournissent une représentation visuelle de la procédure de retrait. Figure 39. Retrait de la carte graphique simple 66 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 40. Retrait de la carte graphique simple Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Faites glisser le loquet de déverrouillage vers sa position de déverrouillage et soulevez le support d’extrémité de la carte graphique pour le retirer du ventilateur inférieur avant du boîtier. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique. 3. Faites glisser le loquet vers sa position de déverrouillage et soulevez le support de la carte graphique pour le retirer du boîtier. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support de carte graphique. REMARQUE : Le retrait du support de la carte graphique peut nécessiter le retrait d’une vis (n

6-32). 4. Appuyez sur les clips de dégagement situés sur les connecteurs d’alimentation de la carte graphique et déconnectez les câbles d’alimentation de la carte graphique de la carte graphique.

5. Soulevez la languette de retrait pour ouvrir le panneau de la carte d’extension.

6. Poussez la languette de fixation située sur l’emplacement PCIe à l’opposé de la carte graphique, saisissez cette dernière par ses coins supérieurs et dégagez-la de son logement. Installation de la carte graphique simple Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte graphique simple et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation de composants remplaçables par le client (CRU) 67 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 41. Installation de la carte graphique simple 68 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 42. Installation de la carte graphique simple Étapes

1. Placez la carte graphique simple dans le logement PCIe, puis appuyez fermement jusqu’à ce qu’elle s’enclenche.

2. Fermez le capot de la carte d’extension et enclenchez le loquet pour le remettre en position.

3. Replacez le support d’extrémité de la carte graphique sur le ventilateur inférieur avant du boîtier et faites glisser le loquet dans sa position de verrouillage. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique. 4. Alignez et placez le support de la carte graphique sur le boîtier, puis faites glisser le loquet en position de verrouillage. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique ou un support de carte graphique. REMARQUE : Le retrait du support de certaines cartes graphiques peut nécessiter l’installation d’une vis (n

5. Connectez les câbles d’alimentation de la carte graphique à celle-ci.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation de composants remplaçables par le client (CRU) 69 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéSupport de la carte graphique et support d’extrémité de la carte graphique Le tableau suivant indique si le support de la carte graphique et/ou le support d’extrémité de la carte graphique est/sont fourni(s) avec votre ordinateur Alienware Aurora ACT1250. Tableau 27. Support de la carte graphique et support d’extrémité de la carte graphique Carte graphique Support de la carte graphique Support d’extrémité de la carte graphique NVIDIAGeForceRTX4060 Non Non NVIDIAGeForceRTX4060Ti Oui Oui NVIDIAGeForceRTX4070 SUPER Oui Oui NVIDIAGeForceRTX4070Ti SUPER Oui Oui NVIDIAGeForceRTX4080 SUPER Oui Oui NVIDIA GeForce RTX4090 Oui Oui SSD (Solid State Drive) Retrait du disque SSDM.22230 Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disque SSD M.22230 installé dans le logement SSD1ou2. Les images suivantes indiquent l’emplacement du disque SSD M.22230 installé dans le logement SSD1 et fournissent une représentation visuelle de la procédure de retrait. 70 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes

1. Retirez la vis (M2x3) qui fixe le disque SSD M.22230 à la carte système.

2. Faites glisser et soulevez le disque SSD M.22230 pour le sortir du logement SSD1 situé sur la carte système.

Installation du disque SSDM.22230 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Les disques SSD sont fragiles. Procédez avec précaution pour manipuler le disque dur SSD. À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disque SSD M.22230 installé dans le logement SSD1ou2. REMARQUE : Selon la configuration commandée, votre ordinateur peut prendre en charge un disque SSD M.22230 ou un disque SSD M.22280 dans le logement SSD1ou2. Si vous souhaitez remplacer votre disque SSD M.22230 par un disque SSD M.22280, le support de vis du disque SSD doit être décalé pour s’adapter au disque SSD M.22280. Figure 43. Support de vis du disque SSD Suivez la procédure décrite dans la section Installation du disque SSD M.22280 pour installer un disque SSD M.22280. Retrait et installation de composants remplaçables par le client (CRU) 71 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéLes images suivantes indiquent l’emplacement du disque SSD M.22230 installé dans le logement SSD1ou2 et fournissent une représentation visuelle de la procédure d’installation. REMARQUE : Le disque SSD de remplacement n’est pas expédié avec le tampon thermique de disque SSD, qui est un composant remplaçable distinct. Si le patin de refroidissement est endommagé, décollez-le du logement du disqueSSD sur la carte système et remplacez-le par un nouveau patin avant d’installer le disqueSSD. Figure 44. Installation du disque SSDM.22230 Étapes

1. Alignez l’encoche du disque SSD M.22230 avec la languette du logement SSD1ou2 sur la carte système.

2. Insérez le disque SSD M.22230 dans la carte système en respectant un angle de 45degrés.

3. Appuyez sur l’autre extrémité du disque SSD M.22230 et remettez en place la vis (M2x3,5) qui fixe le disque SSD M.22230 à la carte système. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

3. Assurez-vous que le périphérique de stockage est installé correctement (facultatif):

a. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification du périphérique de stockage dans le gestionnaire de périphériques. b. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification de votre périphérique de stockage dans la configuration du système (BIOS). REMARQUE : Pour installer le système d’exploitation sur votre appareil de stockage, reportez-vous à la rubrique Réinstaller Windows à partir de l’image d’usine Dell à l’aide du support de récupération de la base de connaissances sur le site de supportDell. Retrait du disque SSDM.22280 Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

72 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÀ propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disque SSD M.22280 installé dans le logement SSD1ou2. Les images suivantes indiquent l’emplacement du disque SSD M.22280 installé dans le logement SSD1ou2 et fournissent une représentation visuelle de la procédure de retrait. Figure 45. Retrait du disque SSDM.22280 Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Retirez la vis (M2x3.5) qui fixe le disque SSD M.22280 à la carte système.

3. Faites glisser et soulevez le disque SSD M.22280 pour le sortir du logement SSD1ou2 de la carte système.

REMARQUE : Le disque SSD de remplacement n’est pas expédié avec le tampon thermique de disque SSD, qui est un composant remplaçable distinct. Si le patin de refroidissement est endommagé, décollez-le du logement du disqueSSD sur la carte système et remplacez-le par un nouveau patin. Installation du disque SSDM.22280 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Les disques SSD sont fragiles. Procédez avec précaution pour manipuler le disque dur SSD. À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disque SSD M.22280 installé dans le logement SSD1ou2. REMARQUE : Selon la configuration commandée, votre ordinateur peut prendre en charge un disque SSD M.22280 ou un disque SSD M.22230 dans le logement SSD1ou2. Si vous souhaitez remplacer votre disque SSD M.22280 par un disque SSD M.22230, le support de vis du disque SSD doit être décalé pour s’adapter au disque SSD M.22230. Retrait et installation de composants remplaçables par le client (CRU) 73 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 46. Support de vis du disque SSD Suivez la procédure décrite dans la section Installation du disque SSD M.22230 pour installer un disque SSD M.22230. Les images suivantes indiquent l’emplacement du disque SSD M.22280 installé dans le logement SSD1ou2 et fournissent une représentation visuelle de la procédure d’installation. REMARQUE : Le disque SSD de remplacement n’est pas expédié avec le tampon thermique de disque SSD, qui est un composant remplaçable distinct. Si le patin de refroidissement est endommagé, décollez-le du logement du disqueSSD sur la carte système et remplacez-le par un nouveau patin. Figure 47. Installation du disque SSDM.22280 Étapes

1. Alignez l’encoche du disque SSD M.22280 avec la languette du logement SSD1 sur la carte système.

2. Insérez le disque SSD M.22280 dans la carte système en respectant un angle de 45degrés.

3. Appuyez sur l’autre extrémité du disque SSD M.22280 et remettez en place la vis (M2x3,5) qui fixe le disque SSD M.22280 à la carte système. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

3. Assurez-vous que le périphérique de stockage est installé correctement (facultatif):

a. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification du périphérique de stockage dans le gestionnaire de périphériques. 74 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéb. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification de votre périphérique de stockage dans la configuration du système (BIOS). REMARQUE : Pour installer le système d’exploitation sur votre appareil de stockage, reportez-vous à la rubrique Réinstaller Windows à partir de l’image d’usine Dell à l’aide du support de récupération de la base de connaissances sur le site de supportDell. Carte sans fil Retrait de la carte sans fil Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte sans fil et fournissent une représentation visuelle de la procédure de retrait. Figure 48. Retrait de la carte sans fil Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Retirez la vis (M2x3,5) qui fixe la carte sans fil à la carte système.

3. Soulevez le support de la carte sans fil pour le retirer de cette dernière.

4. Déconnectez de la carte sans fil les câbles des antennes.

Retrait et installation de composants remplaçables par le client (CRU) 75 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité5. Faites glisser la carte sans fil et retirez-la de son logement (M.2 WLAN). Installation de la carte sans fil Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Pour éviter d’endommager la carte sans fil, ne placez aucun câble sous cette dernière. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte sans fil et fournissent une représentation visuelle de la procédure d’installation. Figure 49. Installation de la carte sans fil Étapes

1. Connectez les câbles des antennes à la carte sans fil.

2. Placez le support de la carte sansfil sur cette dernière.

3. Alignez l’encoche de la carte sans fil avec la languette située sur le logement de cette dernière (M.2 WLAN).

4. Faites glisser la carte sans fil dans son logement (M.2 WLAN) en l’inclinant.

5. Remettez en place la vis (M2x3,5) qui fixe la carte sans fil à la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

76 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéVentilateur inférieur avant du boîtier Retrait du ventilateur inférieur avant du boîtier Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur inférieur avant du boîtier et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 77 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 50. Retrait du ventilateur inférieur avant du boîtier Étapes 1. Faites glisser le loquet de déverrouillage vers sa position de déverrouillage et soulevez le support d’extrémité de la carte graphique pour le retirer du ventilateur inférieur avant du boîtier. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique.

2. Posez l’ordinateur sur le côté droit.

3. Débranchez le câble du ventilateur inférieur avant du châssis de son connecteur (FAN SYS2) sur la carte système.

4. Retirez la vis (M3x5) qui fixe le ventilateur inférieur avant du boîtier au boîtier.

5. Poussez la languette pour dégager le ventilateur inférieur avant du boîtier.

78 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité6. Faites glisser et soulevez le ventilateur inférieur avant du boîtier pour le retirer du boîtier. Installation du ventilateur inférieur avant du boîtier Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur inférieur avant du boîtier et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation de composants remplaçables par le client (CRU) 79 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 51. Installation du ventilateur inférieur avant du boîtier Étapes

1. Posez l’ordinateur sur le côté droit.

2. Alignez les languettes situées sur le ventilateur inférieur avant du boîtier avec les logements situés sur le boîtier.

3. Faites glisser et poussez le ventilateur jusqu’à ce que le clip de dégagement se mette en place sur le boîtier.

4. Remettez en place lavis (M3x5) qui fixe le ventilateur inférieur avant du boîtier au boîtier.

5. Branchez le câble du ventilateur inférieur avant du châssis à son connecteur (FAN SYS2) sur la carte système.

6. Replacez le support d’extrémité de la carte graphique et faites glisser le loquet de déverrouillage en position de verrouillage. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique. 80 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Ventilateur arrière du boîtier Retrait du ventilateur arrière du boîtier Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur arrière du boîtier et fournissent une représentation visuelle de la procédure de retrait. Figure 52. Retrait du ventilateur arrière du boîtier Retrait et installation de composants remplaçables par le client (CRU) 81 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes

1. Posez l’ordinateur sur le côté droit.

2. Débranchez le câble du ventilateur arrière du châssis de son connecteur (FAN SYS1) sur la carte système.

3. Retirez la vis (M3x5) qui fixe le ventilateur arrière du boîtier arrière au boîtier.

4. Faites glisser et soulevez le ventilateur arrière du boîtier pour le retirer du boîtier.

Installation du ventilateur arrière du boîtier Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur arrière du boîtier et fournissent une représentation visuelle de la procédure d’installation. Figure 53. Installation du ventilateur arrière du boîtier 82 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes

1. Posez l’ordinateur sur le côté droit.

2. Alignez le ventilateur arrière du boîtier avec le logement situé sur le boîtier.

3. Remettez en place la vis (M3x5) qui fixe le ventilateur arrière du boîtier au boîtier.

4. Branchez le câble du ventilateur arrière du châssis à son connecteur (FAN SYS1) sur la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Ventilateur haut du châssis Retrait du ventilateur supérieur du châssis Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur supérieur du boîtier et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Débranchez les câbles du ventilateur supérieur du châssis de leurs connecteurs (ATX CPU2 et FAN SYS5) sur la carte système.

3. Retirez les deuxvis (M3x5) qui fixent le ventilateur supérieur du boîtier au boîtier.

Retrait et installation de composants remplaçables par le client (CRU) 83 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité4. Appuyez sur le clip de dégagement du ventilateur supérieur du boîtier.

5. Faites glisser et soulevez le ventilateur supérieur du boîtier hors du boîtier.

Installation du ventilateur haut du châssis À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur supérieur du boîtier et fournissent une représentation visuelle de la procédure d’installation. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Alignez et placez le ventilateur supérieur du boîtier sur le boîtier.

3. Branchez les câbles du ventilateur supérieur du châssis à leurs connecteurs (ATX CPU2 et FAN SYS5) sur la carte système.

4. Remettez en place les deuxvis (M3x5) qui fixent le ventilateur supérieur du boîtier au boîtier.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

84 Retrait et installation de composants remplaçables par le client (CRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéRetrait et installation des unités remplaçables sur site (FRU) Les composants remplaçables dans ce chapitre sont des unités remplaçables sur site (FRU). PRÉCAUTION : Les informations contenues dans cette section sur l’installation et le retrait desFRU sont destinées exclusivement aux techniciens de maintenance agréés. PRÉCAUTION : Pour éviter d’endommager le composant ou de perdre des données, assurez-vous que le remplacement des composants remplaçables sur site (FRU) est assuré par un technicien de maintenance agréé. PRÉCAUTION : DellTechnologies recommande que cet ensemble de réparations, si nécessaire, soit effectué par des experts techniques formés en réparation. PRÉCAUTION : Pour rappel, votre garantie ne couvre pas les dommages susceptibles de se produire lors de réparations de composants FRU qui ne sont pas autorisées parDellTechnologies. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Bloc d’alimentation Retrait du bloc d’alimentation PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le panneau latéral droit.

REMARQUE : Avant de retirer les câbles, notez la façon dont ils sont acheminés de manière à pouvoir les repositionner correctement après avoir remis en place le bloc d’alimentation. À propos de cette tâche Les images suivantes indiquent l’emplacement du bloc d’alimentation et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 85 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 54. Retrait du bloc d’alimentation 86 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 55. Retrait du bloc d’alimentation Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez les câbles du bloc d’alimentation des câbles d’extension du bloc d’alimentation sur le côté droit de l’ordinateur. 3. Veillez à bien noter l’acheminement des câbles lors de leur retrait du bloc d’alimentation par le logement situé sur le côté droit de l’ordinateur.

4. Dégagez les câbles du bloc d’alimentation du clip de fixation.

5. Appuyez sur les clips de dégagement situés sur les connecteurs d’alimentation (ATX SYS), puis débranchez les câbles

d’alimentation de la carte système. 6. Appuyez sur les clips de dégagement situés sur les connecteurs d’alimentation de la carte graphique, puis déconnectez les câbles d’alimentation de la carte graphique du bloc d’alimentation.

6-32) et soulevez le support de carte graphique pour le retirer de la carte graphique.

8. Retirez les deux vis (#6-32x1/4") qui fixent le support du bloc d’alimentation au bloc d’alimentation.

9. Faites glisser le capot du bloc d’alimentation du bloc d’alimentation.

10.Retirez les quatre vis (#6-32x1/4») qui fixent le bloc d’alimentation au boîtier. REMARQUE : Le nombre de vis dans le bloc d’alimentation varie en fonction de la configuration commandée.

11. Faites glisser le bloc d’alimentation et ses câbles et soulevez-les pour les dégager du boîtier.

Installation du bloc d’alimentation PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Retrait et installation des unités remplaçables sur site (FRU) 87 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéPrérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.

AVERTISSEMENT : Les câbles et ports à l’arrière du bloc d’alimentation disposent d’un code couleur pour indiquer

les différentes tensions d’alimentation. Veillez à brancher le câble au port approprié. Le cas échéant, vous risquez d’endommager le bloc d’alimentation et/ou les composants de l’ordinateur. À propos de cette tâche Les images suivantes indiquent l’emplacement du bloc d’alimentation et fournissent une représentation visuelle de la procédure d’installation. Figure 56. Installation du bloc d’alimentation 88 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 57. Installation du bloc d’alimentation Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Faites glisser et placez le bloc d’alimentation sur le boîtier.

3. Alignez les trous de vis situés sur le bloc avec ceux situés sur le boîtier.

4. Replacez les quatre vis (#6-32x1/4") qui fixent le bloc d’alimentation au châssis.

5. Alignez et placez le support du bloc d’alimentation sur bloc d’alimentation.

6. Replacez les deuxvis (#6-32x1/4») qui fixent le support du bloc d’alimentation sur le bâti du bloc d’alimentation.

7. Remettez en place le support de carte graphique et serrez la vis imperdable (n

6-32) qui fixe le support de carte graphique.

8. Acheminez les câbles du bloc d’alimentation dans les clips de fixation.

9. Branchez les câbles d’alimentation aux connecteurs d’alimentation (ATX SYS) sur la carte système.

10.Connectez les câbles d’alimentation de la carte graphique au bloc d’alimentation.

11. Mettez l’ordinateur en position relevée.

12. Acheminez les câbles du bloc d’alimentation dans le logement situé sur le côté droit de l’ordinateur.

13. Connectez les câbles du bloc d’alimentation sur les câbles d’extension du bloc d’alimentation sur le côté droit de l’ordinateur. Étapes suivantes

1. Installez le panneau latéral droit.

2. Installez le panneau latéral gauche.

3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Connecteurs du bloc d’alimentation Le tableau suivant répertorie les connecteurs du bloc d’alimentation pris en charge par votre ordinateur Alienware Aurora ACT1250. Retrait et installation des unités remplaçables sur site (FRU) 89 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 28. Connecteurs du bloc d’alimentation Bloc d’alimentation Connecteurs du bloc d’alimentation 500W SFFX Platinum ● Deuxconnecteurs à 4broches pour le processeur ● Un connecteur à 8broches pour la carte système ● Un connecteur à 6broches et un connecteur à 2+6broches pour la carte graphique 1000W SFFX Platinum ● Deuxconnecteurs à 4broches pour le processeur ● Un connecteur à 10broches pour la carte système ● Deuxconnecteurs à 6broches et un connecteur à 6+2broches pour la carte graphique Ensemble ventilateur du processeur et dissipateur thermique Retrait de l’assemblage du ventilateur et du dissipateur de chaleur du processeur PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d’un fonctionnement normal. Laissez-le refroidir avant de le manipuler. PRÉCAUTION : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage du dissipateur de chaleur et du ventilateur du processeur et fournissent une représentation visuelle de la procédure de retrait. 90 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 58. Retrait de l’assemblage du ventilateur et du dissipateur de chaleur du processeur Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez de la carte système le câble du ventilateur du processeur.

3. En suivant l’ordre inverse indiqué, desserrez les quatre vis imperdables qui fixent l’assemblage du dissipateur de chaleur et du ventilateur du processeur à la carte système.

4. Dégagez de la carte système l’assemblage du dissipateur de chaleur et du ventilateur du processeur.

Installation de l’assemblage du ventilateur et du dissipateur de chaleur du processeur PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage du dissipateur de chaleur et du ventilateur du processeur et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 91 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 59. Installation de l’assemblage du ventilateur et du dissipateur de chaleur du processeur Étapes

1. Placez l’assemblage du dissipateur de chaleur et du ventilateur du processeur sur le processeur.

2. Alignez les vis imperdables de l’assemblage du dissipateur de chaleur et du ventilateur du processeur avec les trous de vis situés sur la carte système. 3. En suivant l’ordre indiqué, serrez les quatre vis imperdables qui fixent l’assemblage du dissipateur de chaleur et du ventilateur du processeur à la carte système.

4. Connectez le câble du ventilateur du processeur à la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Assemblage de refroidissement liquide du processeur Retrait de l’assemblage de refroidissement liquide du processeur (240mm) PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. 92 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéPrérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

AVERTISSEMENT : Malgré sa protection en plastique, l’assemblage de refroidissement liquide du processeur peut

devenir brûlant au cours du fonctionnement normal de l’ordinateur. Laissez-le refroidir avant de le manipuler. PRÉCAUTION : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de refroidissement liquide du processeur et fournissent une représentation visuelle de la procédure de retrait. Figure 60. Retrait de l’assemblage de refroidissement liquide du processeur Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Retirez les deuxvis (M3x5) qui fixent l’assemblage du radiateur et du ventilateur au boîtier.

3. Déconnectez le câble de l’assemblage du radiateur et du ventilateur de la carte système.

Retrait et installation des unités remplaçables sur site (FRU) 93 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité4. Débranchez les câbles de l’assemblage de refroidissement du processeur de leurs connecteurs (FAN PUMP et LED PUMP) sur la carte système.

5. Desserrez les quatrevis imperdables qui fixent l’assemblage de refroidissement du processeur à la carte système.

6. Ouvrez le loquet à ressort et faites glisser l’assemblage de refroidissement du processeur et ses câbles hors de la carte système. Installation de l’assemblage de refroidissement liquide du processeur (240mm) PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Un alignement incorrect de l’assemblage de refroidissement liquide du processeur peut endommager la carte système et le processeur. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de refroidissement liquide du processeur et fournissent une représentation visuelle de la procédure d’installation. 94 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 61. Installation de l’assemblage de refroidissement liquide du processeur Étapes 1. Alignez le trou de vis de l’assemblage du radiateur et du ventilateur sur celui du boîtier et assurez-vous que le loquet à ressort est verrouillé. REMARQUE : Assurez-vous que les tuyaux sont orientés vers l’avant de l’ordinateur.

2. Remettez en place les deuxvis (M3x5) qui fixent l’assemblage du radiateur et du ventilateur au boîtier.

3. Connectez le câble de l’assemblage du radiateur et du ventilateur à la carte système.

4. Alignez les trous de vis de l’assemblage de refroidissement du processeur avec ceux de la carte système.

5. Dans l’ordre séquentiel, serrez les quatrevis imperdables qui fixent le l’assemblage de refroidissement du processeur à la carte système. 6. Branchez les câbles de l’assemblage de refroidissement du processeur à leurs connecteurs (FAN PUMP et LED PUMP) sur la carte système. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU) 95 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéVentilateur de l’assemblage de refroidissement liquide Retirer le ventilateur de l’assemblage de refroidissement liquide PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur de l’assemblage de refroidissement liquide et fournissent une représentation visuelle de la procédure de retrait. Figure 62. Retirer le ventilateur de l’assemblage de refroidissement liquide 96 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes 1. Retirez les quatrevis (nº6-32x1/4") qui fixent le ventilateur gauche de l’assemblage de refroidissement liquide à l’assemblage de refroidissement liquide. 2. Soulevez le ventilateur gauche de l’assemblage de refroidissement liquide pour le retirer de l’assemblage de refroidissement liquide. 3. Retirez les quatrevis (nº6-32x1/4") qui fixent le ventilateur droit de l’assemblage de refroidissement liquide à l’assemblage de refroidissement liquide. 4. Soulevez le ventilateur droit de l’assemblage de refroidissement liquide pour le retirer de l’assemblage de refroidissement liquide. Installation du ventilateur de l’assemblage de refroidissement liquide PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur de l’assemblage de refroidissement liquide et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 97 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 63. Installation du ventilateur de l’assemblage de refroidissement liquide Étapes 1. Alignez et placez le ventilateur gauche de l’assemblage de refroidissement par liquide sur l’assemblage de refroidissement liquide. 2. Remettez en place les quatrevis (nº6-32x1/4") qui fixent le ventilateur gauche de l’assemblage de refroidissement liquide à l’assemblage de refroidissement liquide. 3. Alignez et placez le ventilateur droit de l’assemblage de refroidissement liquide hors de l’assemblage de refroidissement liquide. 4. Remettez en place les quatrevis (nº6-32x1/4") qui fixent le ventilateur droit de l’assemblage de refroidissement liquide à l’assemblage de refroidissement liquide. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

98 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéProcesseur Retrait du processeur PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, le cas échéant. À propos de cette tâche Les images suivantes indiquent l’emplacement du processeur et fournissent une représentation visuelle de la procédure de retrait. Figure 64. Retrait du processeur Retrait et installation des unités remplaçables sur site (FRU) 99 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes

1. Abaissez le levier de dégagement, puis écartez-le du processeur pour le dégager de la languette.

2. Déployez complètement le levier de dégagement et ouvrez le cache du processeur.

3. Soulevez le processeur pour le dégager de son socket.

Installation du processeur PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du processeur et fournissent une représentation visuelle de la procédure d’installation. Figure 65. Installation du processeur 100 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes 1. Vérifiez que le levier de dégagement du socket du processeur est entièrement déployé et que le cache du processeur est entièrement ouvert. PRÉCAUTION : Positionnez le processeur correctement dans son socket afin d’éviter de l’endommager irrémédiablement.

2. Alignez le coin de la broche1 du processeur avec le coin de la broche1 de son socket, puis insérez le processeur.

PRÉCAUTION : Vérifiez que l’encoche du cache du processeur est bien positionnée sous l’ergot d’alignement.

3. Une fois le processeur installé dans son socket, rabattez son cache.

4. Abaissez le levier de dégagement et positionnez-le sous la languette du cache du processeur.

Étapes suivantes 1. Installez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, selon le cas de figure.

2. Installez le panneau latéral gauche.

3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Antenne Retrait de l’antenne PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le capot supérieur.

4. Retirez la carte sans fil.

5. Retirez le panneau latéral droit.

6. Retirez le panneau avant.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’antenne et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 101 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 66. Retrait de l’antenne Étapes

1. Retirez les câbles d’antenne des guides de routage du boîtier.

2. Déverrouillez le clip de fixation et retirez les câbles d’antenne de celui-ci.

3. Retirez les deuxvis (n

6-32) qui fixent les câbles d’antenne au plateau d’antenne.

4. Retirez les deuxantennes et leurs câbles des logements sur le châssis.

5. Tirez délicatement les câbles d’antenne à travers le trou sur le châssis, puis soulevez les antennes et leurs câbles du châssis. 102 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéInstallation de l’antenne PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’antenne et fournissent une représentation visuelle de la procédure d’installation. Figure 67. Installation de l’antenne Retrait et installation des unités remplaçables sur site (FRU) 103 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéÉtapes

1. Remettez en place les antennes sur les logements du châssis.

2. Alignez les trous de vis situés sur la feuille avec ceux situés sur le plateau d’antenne.

3. Remettez en place les deuxvis (n

6-32) qui fixent les deuxantennes au plateau d’antenne.

4. Poussez l’extrémité des câbles d’antenne avec les connecteurs à travers le trou du châssis.

5. Faites passer les câbles d’antenne par les guides d’acheminement situés sur le boîtier.

6. Insérez les câbles d’antenne dans le clip de fixation et verrouillez le clip de fixation pour fixer les câbles.

1. Installez le panneau avant.

2. Installez le panneau latéral droit.

3. Installez le capot supérieur.

4. Installez la cartesans fil.

5. Installez le panneau latéral gauche.

6. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Dissipateur de chaleur du régulateur de tension Retrait du dissipateur de chaleur du régulateur de tension PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d’un fonctionnement normal. Laissez-le refroidir avant de le manipuler. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. REMARQUE : Ne touchez pas les zones de transfert de chaleur sur le dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible. REMARQUE : Les dissipateurs de chaleur du régulateur de tension (2) sont livrés en tant qu’unités séparées et ne sont pas livrés avec la nouvelle carte système. Déplacez les dissipateurs de chaleur du régulateur de tension (2) de l’ancienne carte système à la nouvelle carte système.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du dissipateur de chaleur du régulateur de tension et fournissent une représentation visuelle de la procédure de retrait. 104 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 68. Retrait du dissipateur de chaleur du régulateur de tension Figure 69. Retrait du dissipateur de chaleur du régulateur de tension Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Desserrez les vis imperdables de fixation du dissipateur de chaleur du régulateur de tension à la carte système.

3. Répétez le même processus pour l’autre dissipateur de chaleur du régulateur de tension.

4. Soulevez les dissipateurs de chaleur du régulateur de tension (2) pour les retirer de la carte système.

Retrait et installation des unités remplaçables sur site (FRU) 105 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéInstallation du dissipateur de chaleur du régulateur de tension PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. REMARQUE : Avant d’installer le nouveau dissipateur de chaleur du régulateur de tension, assurez-vous de retirer le film de protection du tampon thermique. À propos de cette tâche Les images suivantes indiquent l’emplacement du dissipateur de chaleur du régulateur de tension et fournissent une représentation visuelle de la procédure d’installation. Figure 70. Installation du dissipateur de chaleur du régulateur de tension 106 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 71. Installation du dissipateur de chaleur du régulateur de tension Étapes

1. Alignez les vis imperdables du dissipateur de chaleur sur les trous de vis situés sur la carte système.

2. Serrez les deuxvis imperdables qui fixent le dissipateur de chaleur du régulateur de tension sur la carte système.

3. Répétez la même procédure avec l’autre dissipateur de chaleur du régulateur de tension.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

Carte système Retrait de la carte système PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

REMARQUE : Le numéro de série de votre ordinateur est indiqué sur la carte système. Après avoir remis en place la carte système, vous devez saisir le numéro de série dans le programme de configuration du BIOS. REMARQUE : Le remplacement de la carte système supprime toutes modifications apportées au BIOS à l’aide du programme de configuration du BIOS. Vous devez apporter les modifications appropriées à nouveau après la remise en place de la carte système. REMARQUE : Avant de déconnecter les câbles de la carte système, notez l’emplacement des connecteurs afin de replacer les câbles correctement lorsque vous réinstallerez la carte système.

2. Retirez le panneau latéral gauche.

3. Retirez le panneau latéral droit.

4. Retirez le panneau avant.

Retrait et installation des unités remplaçables sur site (FRU) 107 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité5. Retirez le module de mémoire.

6. Retirez la carte graphique simple.

7. Retirez le disque SSD M.22230 ou le disque SSD M.22280 dans le logement SSD1ou2, selon le cas.

8. Retirez la carte sans fil.

9. Retirez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, le cas échéant. 10.Retirez le processeur.

11. Retirez le dissipateur de chaleur du régulateur de tension.

À propos de cette tâche L’image suivante montre les connecteurs de la carte système. Figure 72. Composants de la carte système 108 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité1. Pile bouton

2. Connecteur du ventilateur inférieur avant du boîtier (FRONT_SYS2)

3. Connecteur de lecteurSATA 6Gbit/s (SATA-0)

4. Connecteur de lecteurSATA 6Gbit/s (SATA-1)

5. Connecteur du bloc d’alimentation (ATX SYS)

6. Logement du disque SSD (M.2 PCIe SSD-1)

7. Logement du disque SSD (M.2 PCIe SSD-0)

11. Logement de la carte PCIExpressx16 mécanique/x16 électrique (SLOT1)

14.Connecteur du ventilateur arrière du boîtier (FAN SYS1) 15.Connecteur LED du ventilateur arrière du boîtier (LED FAN SYS1) 16.Connecteur du ventilateur de la pompe à refroidissement liquide (FAN PUMP) 17.Connecteur du voyant LED de la pompe de refroidissement liquide (LED PUMP) 18.Connecteur1 du ventilateur supérieur du châssis (FAN SYS4) 19.Connecteur de bloc d’alimentation (ATX CPU2) 20.Connecteur de bloc d’alimentation (ATX CPU1)

21. Connecteur du ventilateur de refroidissement par air (processeur du ventilateur)

22.Connecteur2 du ventilateur supérieur du châssis (FAN SYS5) 23.Connecteur d’alimentation SATA (SATA PWR) 24.Logement de la carte sans fil (M.2 WLAN) 25.Câble du panneau d’E/S avant (RING AMBIENT PWBT) Les images suivantes indiquent l’emplacement de la carte système et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 109 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 73. Retrait de la carte système 110 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 74. Retrait de la carte système Étapes

1. Débranchez les câbles de données du disque dur de la carte système.

2. Déconnectez les câbles d’alimentation de la carte système.

3. Débranchez les câbles d’alimentation de l’ordinateur de la carte système.

4. Déconnectez le câble d’alimentation du ventilateur arrière du boîtier de la carte système.

5. Déconnectez le câble d’alimentation SATA de la carte système.

6. Déconnectez tous les câbles connectés à la carte système.

REMARQUE : Avant de les retirer, prenez note de la façon dont les câbles sont acheminés de manière à pouvoir les réacheminer correctement après avoir remis en place la carte système. Pour obtenir des informations sur les connecteurs de la carte système, consultez la section «Composants de la carte système». REMARQUE : Avant de les retirer, prenez note de la façon dont les câbles sont acheminés de manière à pouvoir les réacheminer correctement après avoir remis en place la carte système.

6-32x1/4") qui fixent la carte système aux entretoises du châssis.

8. Retirez la vis (#6-32x1/4") qui fixe le support d’E/S avant au châssis, puis retirez le support d’E/S avant.

9. Tenez le bord de la carte système où se trouvent les ports d’E/S avant.

10.Tenez le bord de la carte système où se trouvent les ports arrière.

11. Soulevez la carte système en l’inclinant, puis retirez-la du boîtier.

Installation de la carte système PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Retrait et installation des unités remplaçables sur site (FRU) 111 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéPrérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante montre les connecteurs de la carte système. Figure 75. Composants de la carte système

2. Connecteur du ventilateur inférieur avant du boîtier (FRONT_SYS2)

3. Connecteur de lecteurSATA 6Gbit/s (SATA-0)

4. Connecteur de lecteurSATA 6Gbit/s (SATA-1)

112 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité5. Connecteur du bloc d’alimentation (ATX SYS)

6. Logement du disque SSD (M.2 PCIe SSD-1)

7. Logement du disque SSD (M.2 PCIe SSD-0)

11. Logement de la carte PCIExpressx16 mécanique/x16 électrique (SLOT1)

12. Logement de la carte PCI-Expressx4 (SLOT3)

13. Logement PCI-Expressx4 (SLOT2)

14.Connecteur du ventilateur arrière du boîtier (FAN SYS1) 15.Connecteur LED du ventilateur arrière du boîtier (LED FAN SYS1) 16.Connecteur du ventilateur de la pompe à refroidissement liquide (FAN PUMP) 17.Connecteur du voyant LED de la pompe de refroidissement liquide (LED PUMP) 18.Connecteur1 du ventilateur supérieur du châssis (FAN SYS4) 19.Connecteur de bloc d’alimentation (ATX CPU2) 20.Connecteur de bloc d’alimentation (ATX CPU1)

21. Connecteur du ventilateur de refroidissement par air (processeur du ventilateur)

22.Connecteur2 du ventilateur supérieur du châssis (FAN SYS5) 23.Connecteur d’alimentation SATA (SATA PWR) 24.Logement de la carte sans fil (M.2 WLAN) 25.Câble du panneau d’E/S avant (RING AMBIENT PWBT) Les images suivantes indiquent l’emplacement de la carte système et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 113 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 76. Installation de la carte système 114 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 77. Installation de la carte système Étapes 1. Faites glisser les ports d’E/S avant situés sur la carte système dans les emplacements d’E/S avant prévues sur le châssis, puis alignez les trous de vis de la carte système avec ceux situés sur le châssis.

2. Alignez la carte système avec les entretoises du châssis.

3. Alignez le support d’E/S avant sur les ports d’E/S avant et placez le support sur le boîtier.

4. Replacez la vis (#6-32x1/4") qui fixe le support d’E/S avant au châssis.

5. Remettez en place les neufvis (n

6-32x1/4") qui fixent l’assemblage de carte système aux entretoises du châssis.

6. Acheminez et reconnectez tous les câbles que vous avez déconnectés de la carte système.

7. Connectez le câble d’alimentation SATA à la carte système.

8. Connectez le câble d’alimentation du ventilateur arrière du boîtier sur la carte système.

9. Branchez les câbles d’alimentation de l’ordinateur à la carte système.

10.Connectez les câbles d’alimentation du processeur sur la carte système.

11. Branchez les câbles de données du disque dur à la carte système.

1. Installez le dissipateur de chaleur du régulateur de tension.

2. Installez le processeur.

3. Installez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, selon le cas de figure.

4. Installez la cartesans fil.

Retrait et installation des unités remplaçables sur site (FRU) 115 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité5. Installez le disque SSD M.22230 ou le disque SSD M.22280 dans le logement SSD1ou2, selon le cas.

6. Installez la carte graphique simple.

7. Installez le module de mémoire.

8. Installez le panneau avant.

9. Installez le panneau latéral droit.

10.Installez le panneau latéral gauche.

11. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre ordinateur.

116 Retrait et installation des unités remplaçables sur site (FRU) Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéAlienwareCommandCenter AlienwareCommandCenter (AWCC) offre une interface unique pour personnaliser et améliorer l’expérience de gaming. Le tableau de bordAWCC affiche les derniers jeux joués ou ajoutés et fournit des informations spécifiques au jeu, des thèmes, des profils et l’accès aux paramètres de l’ordinateur. Vous pouvez accéder rapidement aux paramètres tels que les profils et thèmes spécifiques au jeu, l’éclairage, les macros et l’audio qui sont d’une importance cruciale dans l’expérience de gaming. AWCC prend en charge également AlienFX2.0 . AlienFX vous permet de créer, d’assigner et de partager des cartes d’éclairage spécifiques au jeu pour améliorer l’expérience de gaming. Elle permet également de créer vos propres effets lumineux personnalisés et de les appliquer à l’ordinateur ou aux périphériques qui y sont connectés. AWCC intègre des Commandes Périphériques pour assurer une expérience unifiée et la possibilité de lier ces paramètres à votre ordinateur ou votre jeu. Cet ordinateur est équipé des zones d’éclairageAlienFX suivantes: ● Bouton d’alimentation en forme de tête d’Alien ● Panneau - anneau ● Pompe du refroidisseur liquide ● Ventilateur (uniquement sur certaines configurations) REMARQUE : Des informations concernant l’emplacement des zones d’éclairageAlienFX de votre ordinateur sont disponibles sur AWCC. AWCC offre les options suivantes: ● FX: créer et gérer les zonesAlienFX. ● Fusion: elle comprend la possibilité d’ajuster les fonctionnalités de gestion de l’alimentation, du son et de la température spécifiques au jeu. ● Gestion des périphériques: elle permet aux périphériques d’apparaître et d’être gérés dans AlienwareCommandCenter. Prend en charge les principaux paramètres périphériques et s’associe à d’autres fonctions telles que les profils, les macros, AlienFX et la bibliothèque de jeux. AWCC prend également en charge la gestion du son, les contrôles de la température, le CPU, le GPU et le contrôle de la mémoire (RAM). Pour plus d’informations sur AWCC, reportez-vous à l’aide en ligne d’AlienwareCommandCenter ou à l’article de la base de connaissances sur le site du supportDell. AlienwareCommandCenter 117 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéLogiciel Ce chapitre répertorie les systèmes d’exploitation pris en charge, ainsi que les instructions pour installer les pilotes. Système d’exploitation Votre ordinateur Alienware Aurora ACT1250 prend en charge les systèmes d’exploitation suivants: ● Windows11 Famille ● Windows11 Professionnel Pilotes et téléchargements Pour dépanner, télécharger ou installer des pilotes, il est recommandé de lire l’article de la base de connaissancesDell000123347 intitulé «Forum aux questions Pilotes et téléchargements». 118 Logiciel Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéconfiguration du BIOS REMARQUE : Selon votre ordinateur et les appareils installés, les options répertoriées dans cette section ne s’afficheront pas forcément dans votre configuration. PRÉCAUTION : Certaines modifications peuvent empêcher l’ordinateur de fonctionner correctement. Avant d’effectuer des modifications dans la configuration du BIOS, notez les paramètres d’origine afin de pouvoir vous y reporter ultérieurement. Vous pouvez modifier la configuration du BIOS pour les objectifs suivants: ● Obtenir des informations sur le matériel installé sur votre ordinateur, par exemple la quantité de RAM et la capacité du périphérique de stockage. ● Modifier les informations de configuration du système. ● Définir ou modifier une option sélectionnable par l’utilisateur, par exemple le mot de passe utilisateur ou le type de périphérique de stockage installé, ainsi qu’activer ou désactiver les périphériques de base. Accès au programme de configuration BIOS À propos de cette tâche Allumez ou redémarrez votre ordinateur, puis appuyez immédiatement sur la touche F2. Touches de navigation REMARQUE : Pour la plupart des options de Configuration du BIOS, les modifications que vous apportez sont enregistrées, mais ne sont appliquées qu’au redémarrage de l’ordinateur. Tableau 29. Touches de navigation Touches Navigation Flèche du haut Permet de revenir au champ précédent. Flèche du bas Permet de passer au champ suivant. Entrée Choisit une valeur dans le champ sélectionné (si applicable) ou permet de suivre le lien affiché dans le champ. Barre d’espacement Permet d’étendre ou de réduire la liste déroulante, le cas échéant. Onglet Passe au champ suivant. Échap Permet de revenir à la page précédente jusqu’à ce que l’écran principal s’affiche. Si vous appuyez sur «Echap» dans l’écran principal, un message vous invitant à enregistrer les modifications non enregistrées et à redémarrer l’ordinateur s’affiche. Menu Démarrage ponctuel (F12) Pour entrer dans le menu Démarrage ponctuel, allumez ou redémarrez votre ordinateur, puis appuyez immédiatement sur la toucheF12. REMARQUE : Si vous ne parvenez pas à accéder au menu d’amorçage ponctuel, répétez l’action ci-dessus. Le menu d’amorçage ponctuel affiche les appareils à partir desquels vous pouvez démarrer, ainsi que les options permettant de lancer des diagnostics. Les options du menu de démarrage sont les suivantes: ● Disque amovible (si disponible) configuration du BIOS 119 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité● UnitéSTXXXX (si disponible) REMARQUE : XXX correspond au numéro de disque SATA. ● Lecteur optique (si disponible) ● Disque dur SATA (si disponible) ● Diagnostics L’écran du menu d’amorçage ponctuel affiche également l’option d’accès à l’écran Configuration du BIOS. Options de configuration du système REMARQUE : Pour la plupart des options de Configuration du système, les modifications que vous apportez sont enregistrées mais ne sont appliquées qu’au redémarrage de l’ordinateur. REMARQUE : Les éléments répertoriés ici peuvent varier en fonction de votre ordinateur et des périphériques qui y sont installés. Tableau 30. Options de configuration du système: menu Présentation Présentation Description Alienware Aurora ACT1250 Version du BIOS Affiche le numéro de version du BIOS. Numéro de série Affiche l’étiquette de service de l’ordinateur. Numéro d’inventaire Affiche le numéro d’inventaire de l’ordinateur. Date de fabrication Affiche la date de fabrication de l’ordinateur. Date de propriété Affiche la date de propriété de l’ordinateur. Code de service express Affiche le code de service Express de l’ordinateur. Étiquette de propriété Affiche l’étiquette de propriété de l’ordinateur. Mise à jour de firmware signée Indique si la mise à jour de firmware signée est activée sur votre ordinateur. Par défaut, l’option Mise à jour de firmware signée est activée. REMARQUE : Pour afficher cette option, activez les options de service comme décrit dans Affichage des options de service. PROCESSEUR Type de processeur Affiche le type du processeur. Vitesse d’horloge maximale Affiche la vitesse d’horloge maximale du processeur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Vitesse d’horloge minimale Affiche la vitesse d’horloge minimale du processeur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Vitesse d’horloge actuelle Affiche la vitesse d’horloge actuelle du processeur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Nombre de cœurs Affiche le nombre de cœurs du processeur. Processeur ID Affiche le code d’identification du processeur. Processor L2 cache (Mémoire cache du processeur L2) Affiche la valeur du cache L2 du processeur. 120 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 30. Options de configuration du système: menu Présentation(suite) Présentation Description Mémoire cache de niveau3 du processeur Affiche la valeur du cache L3 du processeur. Version du microcode Affiche la version du microcode. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Compatible Intel Hyper-Threading Indique si le processeur est compatible avec la technologie Hyper-Threading (HT). REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Technologie 64bits Indique si la technologie 64bits est utilisée. Technologie IntelvPro Indique si la technologie Intel vPro est utilisée. MÉMOIRE Mémoire installée Affiche la mémoire totale installée sur l’ordinateur. Mémoire disponible Affiche la mémoire totale disponible sur l’ordinateur. Vitesse de la mémoire Affiche la vitesse de la mémoire. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Mode canal de la mémoire Affiche le mode monocanal ou bicanal. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Technologie de mémoire Affiche la technologie utilisée pour la mémoire. DIMM 1 Size Affiche la taille du DIMM1. DIMM 2 Size Affiche la taille du DIMM2.

Appareil Wi-Fi Affiche les informations des appareils sans fil de l’ordinateur. Résolution native Affiche la résolution native de l’ordinateur. Contrôleur audio Affiche les informations sur le contrôleur audio de l’ordinateur. Appareil Bluetooth Affiche les informations de périphérique Bluetooth de l’ordinateur. Adresse MAC LOM Affiche l’adresse MAC du LOM. Contrôleur vidéo dGPU Affiche le contrôleur vidéo dGPU. Logement1 Affiche les informations sur le logement PCIe1. Logement2 Affiche les informations sur le logement PCIe2. Logement3 Affiche les informations sur le logement PCIe3. Tableau 31. Options de configuration du système: menu Configuration du démarrage Configuration du démarrage Séquence de démarrage Mode de démarrage: UEFI uniquement Affiche le mode de démarrage de l’ordinateur. REMARQUE : Pour afficher cette option, activez les options de service comme décrit dans Affichage des options de service. Séquence de démarrage Affiche la séquence de démarrage. Activer la priorité de démarrage PXE Active ou désactive la nouvelle option de démarrage PXE. configuration du BIOS 121 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 31. Options de configuration du système: menu Configuration du démarrage(suite) Configuration du démarrage Par défaut, l’option Activer la priorité de démarrage PXE est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Secure Boot Le SecureBoot est une méthode qui garantit l’intégrité du chemin de démarrage en effectuant une validation supplémentaire du système d’exploitation et des cartes d’extensionPCI. L’ordinateur cesse de démarrer sur le système d’exploitation lorsqu’un composant n’est pas authentifié au cours du processus de démarrage. Secure Boot peut être activé dans la configuration du BIOS ou à l’aide d’interfaces de gestion telles que Dell Command|Configure, mais ne peut être désactivé qu’à partir de la configuration du BIOS. Activer Secure Boot Permet à l’ordinateur de démarrer uniquement en utilisant des logiciels d’amorçage validés. Par défaut, cette option Activer SecureBoot est désactivée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option SecureBoot activée pour s’assurer que le firmwareUEFI valide le système d’exploitation au cours du processus de démarrage. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. REMARQUE : Pour activer l’option SecureBoot, l’ordinateur doit être en mode d’amorçageUEFI et l’option Activer les ROM en option héritée doit être désactivée. Active MicrosoftUEFICA Lorsque cette option est désactivée, l’autorité de certificationUEFI est supprimée de la base de données SecureBootUEFI du BIOS. PRÉCAUTION : Lorsque cette option est désactivée, l’autorité de certificationUEFI de Microsoft peut empêcher votre ordinateur de démarrer, la carte graphique de l’ordinateur peut ne pas fonctionner, certains appareils peuvent ne pas fonctionner correctement et l’ordinateur peut devenir irrécupérable. Par défaut, l’option Activer Microsoft UEFICA est activée. Pour plus de sécurité,DellTechnologies recommande de maintenir l’option Activer MicrosoftUEFICA activée pour garantir la compatibilité la plus étendue avec les appareils et les systèmes d’exploitation. Mode Secure Boot Permet d’activer ou de désactiver le mode de fonctionnement SecureBoot. Par défaut, le Mode déployé est sélectionné. Le Mode déployé devrait être sélectionné pour le fonctionnement normal de SecureBoot. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Gestion des clés experte Activer le mode personnalisé Permet de modifier les clés de sécurité PK, KEK, db et dbx des bases de données. Par défaut, l’option Activer le mode personnalisé est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Gestion des clés en mode personnalisé Permet de sélectionner les valeurs personnalisées de la gestion experte des clés. Par défaut, l’option PK est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. 122 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 32. Options de configuration du système: menu Périphériques intégrés Périphériques intégrés Date/Time Date Indique la date de l’ordinateur au format MM/JJ/AAAA. Les changements de format de date prennent effet immédiatement. Heure Indique l’heure de l’ordinateur au format HH/MM/SS sur 24heures. Vous pouvez basculer entre 12heures et 24heures. Les changements de format d’heure prennent effet immédiatement. Audio Activer l’audio Active tout contrôleur audio intégré. Par défaut: toutes les options sont activées. Activer le microphone Active le microphone. Par défaut, l’option Activer le microphone est activée. REMARQUE : Selon la configuration commandée, l’option de configuration du microphone peut ne pas être disponible. Configuration USB Activer les ports USB avant Active les portsUSB avant. Par défaut, l’option Activer les portsUSB avant est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Activer les ports USB arrière Active les portsUSB arrière. Par défaut, l’option Activer les portsUSB arrière est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Activer la prise en charge du démarrage USB Active l’amorçage à partir d’appareils de stockage de masseUSB connectés au portUSB externe. Par défaut, l’option Activer le support de démarrageUSB est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 33. Options de configuration du système: menu Stockage Stockage Opération SATA/NVMe Opération SATA/NVMe Définit le mode d’exploitation du contrôleur de disque durSATA intégré. Par défaut, l’option RAID On (RAID activé) est sélectionnée. Interface de stockage Affiche les informations des divers disques intégrés. Activation des ports Active ou désactive le disqueSSDPCIeM.2. Création de rapports SMART Active ou désactive l’option Création de rapports SMART. Par défaut, l’option Activer la création de rapports SMART est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Informations sur les disques Affiche les informations des disques intégrés. configuration du BIOS 123 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 34. Options de configuration du système: menu Affichage Écran Logo plein écran Active ou désactive l’affichage du logo en mode plein écran sur l’ordinateur, si l’image correspond à la résolution de l’écran. Par défaut, l’option Logo en plein écran est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 35. Options de configuration du système: menu Connexion Connexion Configuration du contrôleur réseau Carte NIC intégrée Contrôle le contrôleur LAN intégré. Par défaut, l’option Activé avec PXE est activée. Activer les appareils sans fil WLAN/WiGig Active ou désactive l’appareil WLAN interne. Par défaut, l’option WLAN/WiGig est activée. Bluetooth Active ou désactive le périphérique Bluetooth interne. Par défaut, l’option Bluetooth est activée. Activer la pile réseau UEFI Active ou désactive les protocoles réseau UEFI, ce qui permet aux fonctionnalités réseau antérieures à ce système d’exploitation ou précoces d’utiliser les NIC activées. Par défaut, l’option Activé automatiquement est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Fonctionnalité de démarrageHTTPS(s) DémarrageHTTP(s) Lorsque cette option est activée, elle prend en charge le démarrage HTTP(s) sur le BIOS client, qui offre des options de connexion filaire ou sans fil et HTTP/HTTPS. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Modes de démarrageHTTP(s) En mode automatique, l’URL de démarrage est obtenue à partir de la réponse DHCP. L’URL de démarrage spécifie le serveur de démarrage HTTP et l’emplacement du fichier NBP (Network Boot Program). En mode manuel, l’utilisateur saisit dans la zone de texte l’URL, qui doit commencer par http:// ou https:// et se terminer par le nom du fichier NBP. Par défaut, le mode automatique est sélectionné. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Certificat CA Téléchargez ou supprimez le certificat CA. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 36. Options de configuration du système: menu Alimentation Alimentation USBPowerShare Activer USB PowerShare Permet aux périphériques externes d’être alimentés ou chargés à l’aide de la batterie stockée de l’ordinateur. Les périphériques doivent être connectés via le port USB PowerShare désigné sur l’ordinateur. 124 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 36. Options de configuration du système: menu Alimentation(suite) Alimentation Par défaut, l’option Activer USB PowerShare est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Prise en charge de l’éveil par USB Activer la prise en charge de l’éveil par USB Active ou désactive les périphériques USB tels qu’une souris ou un clavier, afin de les utiliser pour sortir l’ordinateur de la veille, de la veille prolongée ou de la mise hors tension. REMARQUE : Cette fonction nécessite la désactivation du Contrôle de veille profonde. Par défaut, l’option Prise en charge de l’éveil par USB est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Comportement sur secteur AC Recovery Définit l’action effectuée par l’ordinateur lorsque l’alimentation est rétablie après une perte d’alimentation inattendue. Par défaut, l’option Restauration de l’alimentation est réglée sur Désactivé. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Bloquer la mise en veille Permet ou empêche l’ordinateur de passer en mode veille (S3) dans le système d’exploitation. Par défaut, l’option Bloquer la mise en veille est désactivée. REMARQUE : Lorsque l’option est activée, l’ordinateur ne va pas se mettre en veille, IntelRapidStart est désactivé automatiquement, et l’option d’alimentation du système d’exploitation est vide si elle a été définie sur Mise en veille. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Contrôle de la veille profonde Contrôle de la veille profonde Permet de définir les contrôles lorsque la fonction Veille profonde est activée. Par défaut, l’option Contrôle de la veille profonde est définie sur Activé en S4 et S5. Technologie IntelSpeedShift Active ou désactive la prise en charge de la technologie IntelSpeedShift. Lorsque l’option est activée, permet au système d’exploitation de sélectionner automatiquement les performances de processeur appropriées. Par défaut, l’option Technologie IntelSpeedShift est activée. REMARQUE : Pour afficher cette option, activez les options de service comme décrit dans Affichage des options de service. Tableau 37. Options de configuration du système: menu Sécurité Sécurité Technologie Intel Platform Trust Intel Platform Trust Technology On Active ou désactive le module TPM. Par défaut, l’option Intel Platform Trust Technology est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir le moduleTPM activé pour permettre à ces technologies de sécurité de fonctionner pleinement. configuration du BIOS 125 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 37. Options de configuration du système: menu Sécurité(suite) Sécurité REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Dérivation PPI pour les commandes d’effacement L’option DérivationPPI pour commandes d’effacement permet au système d’exploitation de gérer certains aspects du PTT. Lorsque cette option est activée, vous n’êtes pas invité à confirmer les modifications apportées à la configurationPTT. Par défaut, l’option DérivationPPI pour commandes d’effacement est désactivée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option DérivationPPI pour commandes d’effacement désactivée. Migration de la sécurité SMM Active ou désactive les protections de réduction des risques de sécurité SMMUEFI supplémentaires. Cette option utilise le tableauWSMT (WindowsSMM Security Mitigations Table) pour confirmer au système d’exploitation que les pratiques d’excellence de sécurité ont été mises en œuvre par le firmwareUEFI. Par défaut, l’option Réduction des risques de sécuritéSMM est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Réduction des risques de sécuritéSMM activée, sauf si vous disposez d’une application spécifique qui n’est pas compatible. REMARQUE : Cette fonction peut entraîner une perte de fonctionnalité ou des problèmes de compatibilité avec certains outils hérités et applications. REMARQUE : Pour afficher cette option, activez les options de service comme décrit dans Affichage des options de service. Suppression des données au prochain démarrage Commencer la suppression des données Le nettoyage des données est une opération de nettoyage sécurisée qui supprime les informations d’un appareil de stockage. PRÉCAUTION : L’opération de nettoyage sécurisé des données supprime les informations de façon à ce qu’elles ne puissent pas être reconstruites. Les commandes telles que la suppression et le format dans le système d’exploitation peuvent empêcher l’affichage des fichiers dans le système de fichiers. Toutefois, ils peuvent être reconstruits par des moyens d’analyse approfondie, car ils sont toujours représentés sur le support physique. La suppression des données empêche cette reconstruction, et les données ne peuvent plus être restaurées. Lorsque cette option est activée, elle vous invite à supprimer les données de tous les appareils de stockage connectés à l’ordinateur lors du prochain démarrage. Par défaut, l’option Commencer la suppression des données est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Sécurité du module HDD Authentification SED Block SID Active ou désactive les contrôles du paramètre d’authentification SED Block SID utilisé par le BIOS pour empêcher des entités de prendre possession du disque à autochiffrement (SED) lorsque celui-ci n’a pas de mot de passe défini. Par défaut, l’option AuthentificationSED BlockSID est activée. Commande de dispositif de dérivation PPI pour SED Block SID Active ou désactive l’interface de présence physique (PPI) pour SED Block SID. Par défaut, l’option DérivationPPI pour la commandeSEDBlockSID est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. 126 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 37. Options de configuration du système: menu Sécurité(suite) Sécurité Absolute Absolute Le logiciel Absolute fournit diverses solutions de cybersécurité, certaines nécessitant des logiciels préchargés sur les ordinateursDell et intégrés dans le BIOS. Pour utiliser ces fonctionnalités, vous devez activer le paramètre Absolute du BIOS et contacter Absolute pour la configuration et l’activation. Par défaut, l’option Activer Absolute est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Absolute activée.

AVERTISSEMENT : L’option Disable Absolute ne peut être sélectionnée

qu’une seule fois. Lorsque l’option Disable Absolute est sélectionnée, Absolute Persistence ne peut pas être réactivée. Aucune autre modification de l’état Activer/Désactiver n’est autorisée. REMARQUE : Les options Activer/Désactiver ne sont pas disponibles lorsque l’ordinateur est à l’état activé. REMARQUE : Lorsque les fonctionnalités Absolute sont activées, l’intégration Absolute ne peut pas être désactivée à partir de l’écran de configuration du BIOS. Sécurité du chemin de démarrage UEFI Cette option détermine si l’ordinateur doit inviter ou non l’utilisateur à saisir le mot de passe administrateur (si défini) lors du lancement sur un périphérique d’un chemin de démarrageUEFI à partir du menu de démarrageF12. L’option Toujours, sauf disque dur interne est activée par défaut. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 38. Options de configuration du système: menu Mots de passe Mots de passe Mot de passe administrateur Le mot de passe administrateur empêche l’accès non autorisé aux options de configuration du BIOS. Une fois le mot de passe administrateur défini, les options de configuration du BIOS ne peuvent être modifiées qu’après avoir fourni le mot de passe correct. Les règles et dépendances suivantes s’appliquent au mot de passe administrateur: ● Le mot de passe administrateur ne peut pas être défini si les mots de passe de l’ordinateur et/ou du disque dur interne sont précédemment définis. ● Le mot de passe administrateur peut être utilisé à la place des mots de passe du système et/ou du disque dur interne. ● Lorsque cette option est définie, le mot de passe administrateur doit être fourni lors d’une mise à jour de firmware. ● L’effacement du mot de passe administrateur efface également le mot de passe de l’ordinateur (s’il est défini). DellTechnologies recommande d’utiliser un mot de passe administrateur pour empêcher toute modification non autorisée des options de configuration du BIOS. Mot de passe système Le mot de passe du système empêche l’ordinateur de démarrer sur un système d’exploitation sans saisir le mot de passe correct. Les règles et dépendances suivantes s’appliquent lorsque le mot de passe du système est utilisé: ● L’ordinateur s’arrête lorsqu’il est inactif pendant environ 10minutes à l’invite de mot de passe du système. ● L’ordinateur s’arrête après troistentatives incorrectes de saisie du mot de passe du système. configuration du BIOS 127 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 38. Options de configuration du système: menu Mots de passe(suite) Mots de passe ● L’ordinateur s’arrête lorsque la touche Échap est enfoncée à l’invite du Mot de passe système. ● Vous n’êtes pas invité à saisir le mot de passe du système lorsque l’ordinateur sort du mode veille. DellTechnologies recommande d’utiliser le mot de passe système dans les situations où il est probable qu’un ordinateur soit perdu ou volé. M.2 PCIe SSD-0 Le mot de passe du disque SSD-0 M.2 PCIe peut être défini pour empêcher l’accès non autorisé aux données stockées sur le disque SSD. L’ordinateur vous invite à saisir le mot de passe du disque SSD-0 M.2 PCIe lors du démarrage pour déverrouiller le disque. Un disque SSD-0 M.2 PCIe sécurisé par mot de passe reste verrouillé, même lorsqu’il est retiré de l’ordinateur ou placé sur un autre ordinateur. Il empêche un attaquant d’accéder aux données sur le disque sans autorisation. Les règles et dépendances suivantes s’appliquent lorsque l’option SSD-0 M.2 PCIe est utilisée. ● L’option de mot de passe du disque SSD-0 M.2 PCIe n’est pas accessible lorsque le disque SSD-0 M.2 PCIe est désactivé dans la configuration du BIOS. ● L’ordinateur s’arrête lorsqu’il est inactif pendant environ 10minutes à l’invite de mot de passe de disque SSD-0 M.2 PCIe. ● L’ordinateur s’arrête après troistentatives incorrectes de saisie du mot de passe de disque SSD-0 M.2 PCIe et traite le disque SSD-0 M.2 PCIe comme étant indisponible. ● L’ordinateur traite le disque SSD-0 M.2 PCIe comme étant indisponible en cas de pression sur la touche Échap à l’invite de mot de passe du disque SSD-0 M.2 PCIe. ● Vous n’êtes pas invité à saisir le mot de passe de disque SSD-0 M.2 PCIe lorsque l’ordinateur sort du mode veille. Lorsque le disque SSD-0 M.2 PCIe est déverrouillé par l’utilisateur avant que l’ordinateur passe en mode veille, il reste déverrouillé une fois que l’ordinateur sort du mode veille. ● Si les mots de passe de l’ordinateur et du disque SSD-0 M.2 PCIe sont définis sur la même valeur, le disque SSD-0 M.2 PCIe se déverrouille une fois que le bon mot de passe de l’ordinateur est saisi. Dell Technologies recommande d’utiliser un mot de passe de disque SSD-0 M.2 PCIe pour empêcher les accès non autorisés aux données. Configuration du mot de passe La page Configuration du mot de passe comprend plusieurs options pour modifier les exigences des mots de passe du BIOS. Vous pouvez modifier la longueur minimale et maximale des mots de passe et exiger des mots de passe pour contenir certaines classes de caractères (majuscules, minuscules, chiffres, caractères spéciaux). Lorsque l’option Lettre majuscule est activée, le mot de passe doit comporter au moins une lettre majuscule. Lorsque l’option Lettre minuscule est activée, le mot de passe doit comporter au moins une lettre minuscule. Lorsque l’option Chiffre est activée, le mot de passe doit comporter au moins un chiffre. Lorsque l’option Caractère spécial est activée, le mot de passe doit comporter au moins un des caractères spéciaux suivants: !”#$%&’()*+,-./:;<=>?@[\]^_`{|}~. Lors de la définition de Caractères minimum pour la longueur du mot de passe, DellTechnologies recommande de définir la longueur minimale du mot de passe sur huit caractères minimum. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Ignorer le mot de passe L’option Ignorer le mot de passe permet à l’ordinateur de redémarrer à partir du système d’exploitation sans saisir le mot de passe du système ou du disque dur. 128 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 38. Options de configuration du système: menu Mots de passe(suite) Mots de passe Si l’ordinateur a déjà démarré sur le système d’exploitation, il est supposé que l’utilisateur a déjà saisi le mot de passe correct du système ou du disque dur. REMARQUE : Cette option ne supprime pas la nécessité de saisir le mot de passe après l’arrêt. Par défaut, l’option Ignorer le mot de passe est désactivée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Ignorer le mot de passe activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Modifications de mot de passe Autoriser les changements de mot de passe non admin L’option Autoriser les changements de mot de passe non admin dans la configuration du BIOS permet à un utilisateur final de définir ou de modifier les mots de passe du système ou du disque dur sans saisir le mot de passe administrateur. Cela permet à un administrateur de contrôler les paramètres du BIOS, mais permet à un utilisateur final de fournir son propre mot de passe. L’option Autoriser les changements de mot de passe non administrateur est activée par défaut. Pour plus de sécurité, DellTechnologies recommande de conserver l’option Autoriser les modifications de mot de passe non administrateur désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Activer le verrouillage de la configuration par l’administrateur L’option Verrouillage de la configuration par l’administrateur empêche même un utilisateur final d’afficher la configuration du BIOS s’il n’a pas saisi au préalable le mot de passe administrateur (s’il est défini). Par défaut, l’option Activer le verrouillage de la configuration par l’administrateur est désactivée. Pour plus de sécurité, DellTechnologies recommande de conserver l’option Verrouillage de la configuration admin désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Activer le verrouillage du mot de passe maître Le paramètre Verrouillage du mot de passe maître vous permet de désactiver la fonctionnalité Mot de passe de récupération. En cas d’oubli du mot de passe du système, administrateur ou du disque dur, l’ordinateur devient inutilisable. REMARQUE : Lorsque le mot de passe du propriétaire est défini, l’option Verrouillage du mot de passe maître n’est pas disponible. REMARQUE : Lorsqu’un mot de passe de disque dur interne est défini, il doit d’abord être effacé avant que le verrouillage du mot de passe maître puisse être modifié. Par défaut, l’option Activer le verrouillage du mot de passe maître est désactivée. DellTechnologies ne recommande pas d’activer le Verrouillage du mot de passe maître, sauf si vous avez implémenté votre propre système de récupération de mot de passe. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Activer le rétablissement des PSID non admin L’option Autoriser le rétablissement des PSID non admin permet à un utilisateur d’effacer le mot de passe du disque dur sans saisir le mot de passe administrateur du BIOS. Lorsqu’un mot de passe administrateur est défini, la possibilité de saisir les PSID est protégée en exigeant une authentification avec le mot de passe configuration du BIOS 129 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 38. Options de configuration du système: menu Mots de passe(suite) Mots de passe administrateur. Si cette option est activée, un utilisateur quelconque peut effacer le disque sans entrer le mot de passe administrateur. Par défaut, l’option Activer le rétablissement des PSID non admin est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 39. Options de configuration du système: menu Restauration de mise à jour Restauration de mise à jour Mises à jour du firmware des capsules UEFI Activer les mises à jour des capsules UEFI Permet d’activer ou de désactiver les mises à jour du BIOS au moyen des packages de mises à jour des capsules UEFI. REMARQUE : La désactivation de cette option empêche les mises à jour du BIOS provenant de services comme MicrosoftWindowsUpdate et LinuxVendorFirmwareService (LVFS). Par défaut, l’option Activer les mises à jour de firmware de capsuleUEFI est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Restauration du BIOS à partir du disque dur Cette option permet ou non à l’utilisateur, dans certains cas où le BIOS est endommagé, de récupérer à partir d’un fichier de restauration situé sur son disque dur principal ou sur un lecteurUSB externe. Par défaut, l’option Récupération du BIOS à partir du disque dur est activée. REMARQUE : La récupération du BIOS à partir du disque dur n’est pas disponible pour les disques à autochiffrement (SED). REMARQUE : La récupération du BIOS est conçue pour corriger le bloc du BIOS principal et ne peut pas fonctionner si le bloc d’amorçage est endommagé. De plus, cette option ne fonctionne pas en cas de corruption EC, de corruption ME ou de problème lié au matériel. L’image de récupération doit exister sur une partition non cryptée sur le disque. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Mise à niveau du BIOS vers une version antérieure Autoriser la mise à niveau vers une version antérieure du BIOS Autorise la mise à niveau du firmware de l’ordinateur vers ses versions précédentes. Par défaut, l’option Autoriser la mise à niveau vers une version antérieure du BIOS est activée. SupportAssist OS Recovery Active ou désactive le flux de démarrage pour l’outil SupportAssist OS Recovery si certaines erreurs surviennent sur l’ordinateur. Par défaut, l’option SupportAssist OS Recovery est activée. BIOSConnect Active ou désactive la récupération du système d’exploitation du service Cloud si le système d’exploitation principal ne parvient pas à démarrer avec un nombre de défaillances égal ou supérieur à la valeur spécifiée par l’option de configuration du seuil de récupération automatique du système d’exploitation, et que le système d’exploitation du service local ne parvient pas à démarrer ou n’est pas installé. Par défaut, l’option BIOSConnect est activée. 130 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 39. Options de configuration du système: menu Restauration de mise à jour(suite) Restauration de mise à jour Seuil de restauration automatique du système d’exploitation Dell Permet de contrôler le flux de démarrage automatique pour la console SupportAssist System Resolution, ainsi que pour l’outil de récupération du système d’exploitation Dell OS Recovery. Par défaut, la valeur Seuil de restauration automatique du système d’exploitationDell est définie sur 2. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 40. Options de configuration du système: menu Gestion des systèmes Gestion des systèmes Numéro de série Affiche l’étiquette de service de l’ordinateur. Numéro d’inventaire Crée un numéro d’inventaire pour l’ordinateur qu’un administrateur informatique peut utiliser pour identifier de manière unique un ordinateur spécifique. REMARQUE : Une fois défini dans le BIOS, le numéro d’inventaire ne peut pas être modifié. Éveil par LAN/WLAN Active ou désactive l’allumage de l’ordinateur à l’aide d’un signal LAN spécial. Par défaut, l’option Wake-on-LAN/WLAN est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Heure du démarrage automatique Permet de mettre sous tension automatiquement l’ordinateur chaque jour ou à une date ou une heure prédéfinie. Cette option ne peut être configurée que si le mode Auto On Time (heure de démarrage automatique) est défini sur Everyday (tous les jours), Weekdays (jours ouvrables) ou Selected Days (jour défini). Par défaut, l’option Heure du démarrage automatique est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Messages SERR Enable SERR Messages (Activer les messages SERR) Active ou désactive le mécanisme de message SERR. Par défaut, l’option Activer les messages SERR est activée. REMARQUE : Certaines cartes graphiques exigent que le mécanisme de message SERR soit désactivé Première date de mise sous tension définie Définir la date de propriété Permet de définir la date de propriété. Par défaut, l’option Définir la date de propriété est désactivée. Diagnostics Demandes de l’agent du système d’exploitation Permet d’activer ou de désactiver l’option permettant aux applications s’exécutant dans le système d’exploitation de s’exécuter avec des diagnostics avant démarrage lors des démarrages ultérieurs. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Restauration automatique de l’autotest de démarrage Permet d’activer ou de désactiver la récupération automatique de l’ordinateur en cas de panne d’alimentation ou d’échec non lié à l’autotest de démarrage en appliquant des mesures d’atténuation. Par défaut, l’option Restauration automatique de l’autotest de démarrage est activée. configuration du BIOS 131 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 40. Options de configuration du système: menu Gestion des systèmes(suite) Gestion des systèmes REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 41. Options de configuration du système: menu Clavier Clavier Keyboard Errors (Erreurs clavier) Activer la détection des erreurs liées au clavier L’activation de cette option permet de signaler des erreurs liées au clavier au démarrage de l’ordinateur. Par défaut, l’option Activer la détection des erreurs liées au clavier est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. LED de verrouillage numérique Activer le verrouillage numérique Active ou désactive le voyant LED VerrNum au démarrage de l’ordinateur. Par défaut, l’option Activer le voyant de verrouillage numérique est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 42. Options de configuration du système: menu Comportement préalable au démarrage Comportement préalable au démarrage Avertissements et erreurs Active ou désactive l’action à effectuer lorsqu’un avertissement ou une erreur survient. Par défaut, l’option Invite en cas d’avertissements et d’erreurs est sélectionnée. REMARQUE : En cas d’erreur estimée critique pour le fonctionnement du matériel de l’ordinateur, arrêtez le fonctionnement de l’ordinateur. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Prolonger le délai de POST du BIOS Définit le temps de chargement du POST (Power-On Self-Test) du BIOS. Par défaut, l’option 0seconde est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 43. Options de configuration du système: menu Prise en charge de la virtualisation Prise en charge de la virtualisation Intel Virtualization Technology Activer la technologie de virtualisationIntel Lorsque cette option est activée, l’ordinateur peut exécuter un moniteur de machine virtuelle (VMM). Par défaut, l’option Activer la technologie de virtualisationIntel est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Virtualisation pour les E/S directes Activer la technologie de virtualisationIntel pour les E/S directes Lorsque cette option est activée, l’ordinateur peut activer la technologie de virtualisation pour les E/S directes (VT-d). VT-d est une méthode Intel qui assure la virtualisation pour les E/S de mappage de mémoire. 132 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 43. Options de configuration du système: menu Prise en charge de la virtualisation(suite) Prise en charge de la virtualisation Par défaut, l’option Activer la technologie de virtualisation Intel pour les E/S directes est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. ProtectionDMA Active le supportDMA avant démarrage Vous permet de contrôler la protectionDMA avant démarrage à la fois pour les ports internes et externes. Cette option n’active pas directement la protectionDMA dans le système d’exploitation. REMARQUE : Cette option n’est pas disponible lorsque le paramètre de virtualisation pour IOMMU est désactivé (VT-d/AMDVi). Par défaut, l’option Activer le supportDMA avant démarrage est activée. Pour plus de sécurité, DellTechnologies recommande de maintenir l’option Activer le supportDMA avant démarrage activée. REMARQUE : Cette option est fournie uniquement à des fins de compatibilité, car certains matériels plus anciens ne sont pas compatibles avec DMA. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Active le supportDMA du noyau du système d’exploitation Vous permet de contrôler la protectionDMA du noyau à la fois pour les ports internes et externes. Cette option n’active pas directement la protectionDMA dans le système d’exploitation. Pour les systèmes d’exploitation qui prennent en charge la protectionDMA, ce paramètre indique au système d’exploitation que le BIOS prend en charge cette fonctionnalité. REMARQUE : Cette option n’est pas disponible lorsque le paramètre de virtualisation pour IOMMU est désactivé (VT-d/AMDVi). Par défaut, l’option Activer le supportDMA du noyau du système d’exploitation est activée. REMARQUE : Cette option est fournie uniquement à des fins de compatibilité, car certains matériels plus anciens ne sont pas compatibles avec DMA. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Mode de compatibilité DMA de port interne Lorsque cette option est activée, le BIOS informe le système d’exploitation que les ports internes ne sont pas compatibles avec DMA. Ce réglage est utile avec les périphériques qui ont des problèmes de compatibilité DMA avec le système d’exploitation. Ce paramètre n’affecte pas la prise en charge DMA avant le démarrage ou celle du port externe. Par défaut, l’option Mode de compatibilité DMA de port interne est désactivée. Tableau 44. Options de configuration du système: menu Performances Performances Prise en charge multicœur Sélection des cœurs efficaces actifs (E- Cores) Permet de modifier le nombre de cœurs efficaces de processeur disponibles pour le système d’exploitation. La valeur par défaut est définie sur le nombre maximal de cœurs. Par défaut, l’option Tous actifs est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Intel SpeedStep configuration du BIOS 133 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 44. Options de configuration du système: menu Performances(suite) Performances Activer la technologie Intel SpeedStep Permet à l’ordinateur d’ajuster dynamiquement la fréquence de cœur et la tension du processeur, diminuant ainsi la production de chaleur et la consommation électrique moyennes. Par défaut, l’option Activer la technologie IntelSpeedStep est activée. REMARQUE : Pour afficher cette option, activez les options de service comme décrit dans Affichage des options de service. Contrôle des étatsC Activer le contrôle des étatsC Active ou désactive la capacité du processeur à basculer en mode d’économie d’énergie. Lorsque cette option est désactivée, elle désactive tous les étatsC. Lorsque cette option est activée, elle active tous les étatsC que le chipset ou la plateforme autorise. Par défaut, l’option Activer le contrôle des étatsC est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Technologie Intel Turbo Boost Activer la technologie IntelTurboBoost Active ou désactive le mode Intel TurboBoost du processeur. Lorsque ce mode est activé, le pilote IntelTurboBoost augmente les performances du processeur ou du processeur graphique. Par défaut, l’option Activer la technologie IntelTurboBoost est activée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Overclocking Feature (fonctionnalité de surcadençage) Overclocking Feature (fonctionnalité de surcadençage) Active ou désactive les fonctions globales de surcadençage. Lorsque cette option est activée, les options de surcadençage s’affichent. Par défaut, l’option Fonctionnalité de surcadençage est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Registre d’adresses de base (BAR) redimensionnable PCIe Registre d’adresses de base (BAR) redimensionnable PCIe Active ou désactive la prise en charge du registre d’adresses de base redimensionnable PCIe. REMARQUE : Cette option est uniquement disponible pour le développement et n’est pas visible par le client. Par défaut, l’option Registre d’adresses de base (BAR) redimensionnable PCIe est désactivée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Tableau 45. Options de configuration du système: menu Journaux système Journaux système Journal des événements du BIOS Effacer le journal des événements du BIOS Sélectionnez l’option permettant de conserver ou d’effacer les journaux des événements du BIOS. Par défaut, l’option Conserver le journal est sélectionnée. 134 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéTableau 45. Options de configuration du système: menu Journaux système(suite) Journaux système REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Journal des événements d’alimentation Effacer le contenu du journal des événements d’alimentation Sélectionnez l’option permettant de conserver ou d’effacer le contenu des journaux des événements d’alimentation. Par défaut, l’option Conserver le journal est sélectionnée. REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée. Afficher les options de service À propos de cette tâche Les options de service sont masquées par défaut et ne sont visibles qu’en saisissant une commande de raccourci. REMARQUE : Les options de service sont décrites dans la section Options de configuration du système. Pour afficher les options de service: Étapes

1. Accédez à la configuration du BIOS.

Le menu Présentation s’affiche.

2. Saisissez la combinaison de touches de raccourci Ctrl+Alt+S pour afficher les options Service.

Les options de Service sont visibles. Afficher les options de configuration avancée À propos de cette tâche Certaines options de configuration du BIOS ne sont visibles qu’en activant le mode Configuration avancée, qui est désactivé par défaut. REMARQUE : Les options de configuration du BIOS, y compris les options Configuration avancée, sont décrites dans la section Options de configuration du système. Pour activer Configuration avancée: Étapes

1. Accédez à la configuration du BIOS.

Le menu Présentation s’affiche.

2. Cliquez sur l’option Configuration avancée pour le faire basculer en mode ON.

Les options de configuration avancée du BIOS sont visibles. Mise à jour du BIOS Mise à jour du BIOS dans Windows Étapes

1. Accédez au site de supportDell.

configuration du BIOS 135 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité2. Accédez à la section Identifiez votre produit ou recherchez du support. Dans la zone, saisissez l’identifiant du produit, le modèle ou la demande de service, ou bien décrivez ce que vous recherchez, puis cliquez sur Rechercher. REMARQUE : Si vous ne connaissez pas l’étiquette de service, utilisez SupportAssist pour identifier automatiquement votre ordinateur. Vous pouvez également utiliser l’ID de produit ou rechercher manuellement le modèle de votre ordinateur.

3. Cliquez sur Pilotes et téléchargements. Développez Rechercher des pilotes.

4. Sélectionnez le système d’exploitation installé sur votre ordinateur.

5. Dans la liste déroulante Catégorie , sélectionnez BIOS.

6. Sélectionnez la version BIOS la plus récente et cliquez sur Télécharger pour télécharger le fichier BIOS de votre ordinateur. 7. Une fois le téléchargement terminé, accédez au dossier dans lequel vous avez enregistré le fichier de mise à jour du BIOS. 8. Double-cliquez sur l’icône du fichier de mise à jour duBIOS et laissez-vous guider par les instructions affichées à l’écran. Pour plus d’informations sur la mise à jour du BIOS système, recherchez l’article dans la base de connaissances sur le site de supportDell. Mise à jour du BIOS à l’aide d’une cléUSB dansWindows Étapes

1. Accédez au site de support Dell.

2. Accédez à la section Identifiez votre produit ou recherchez du support. Dans la zone, saisissez l’identifiant du produit, le modèle ou la demande de service, ou bien décrivez ce que vous recherchez, puis cliquez sur Rechercher. REMARQUE : Si vous ne connaissez pas l’étiquette de service, utilisez SupportAssist pour identifier automatiquement votre ordinateur. Vous pouvez également utiliser l’ID de produit ou rechercher manuellement le modèle de votre ordinateur.

3. Cliquez sur Pilotes et téléchargements. Développez Rechercher des pilotes.

4. Sélectionnez le système d’exploitation installé sur votre ordinateur.

5. Dans la liste déroulante Catégorie , sélectionnez BIOS.

6. Sélectionnez la version BIOS la plus récente et cliquez sur Télécharger pour télécharger le fichier BIOS de votre ordinateur. 7. Créez une cléUSB de démarrage. Pour plus d’informations, recherchez l’article dans la base de connaissances sur le site de supportDell.

8. Copiez le fichier d’installation du BIOS sur la cléUSB de démarrage.

9. Connectez la cléUSB de démarrage à l’ordinateur qui nécessite une mise à jour duBIOS.

10.Redémarrez l’ordinateur et appuyez sur la touche F12 .

11. Sélectionnez la cléUSB à partir du menu Démarrage unique.

12. Saisissez le nom du fichier d’installation duBIOS, puis appuyez sur Entrée.

L’utilitaire de mise à jour du BIOS s’affiche.

13. Suivez les instructions qui s’affichent à l’écran pour terminer la mise à jour du BIOS.

Mise à jour du BIOS depuis le menu de démarrage ponctuel Vous pouvez exécuter le fichier de mise à jour flash du BIOS à partir de Windows avec une clé USB amorçable ou depuis le menu de démarrage ponctuel de l’ordinateur. Pour mettre à jour le BIOS de votre ordinateur, copiez le fichier BIOS XXXX.exe sur une clé USB formatée avec le système de fichiers FAT32. Redémarrez ensuite votre ordinateur et démarrez à partir de la clé USB à l’aide du menu d’amorçage ponctuel. À propos de cette tâche Mise à jour du BIOS Pour vérifier si la mise à jour Flash du BIOS est répertoriée comme option de démarrage, vous pouvez démarrer votre ordinateur à partir du menu de démarrage ponctuel. Si l’option est répertoriée, le BIOS peut être mis à jour à l’aide de cette méthode. Pour mettre à jour le BIOS à partir du menu de démarrage ponctuel, vous devez disposer des éléments suivants: ● Un lecteur USB utilisant le système de fichiersFAT32 (le lecteur n’a pas besoin d’être amorçable) ● Le fichier exécutable duBIOS que vous avez téléchargé à partir du siteWeb de supportDell et copié à la racine de la cléUSB. ● Un adaptateur secteur, qui doit être branché sur l’ordinateur. 136 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité● Une batterie d’ordinateur fonctionnelle pour flasher le BIOS Effectuez les étapes suivantes pour mettre à jour le BIOS à partir du menu de démarrage ponctuel: PRÉCAUTION : Ne mettez pas l’ordinateur hors tension pendant la procédure de mise à jour flash du BIOS. L’ordinateur ne démarre pas si vous le mettez hors tension. Étapes

1. Mettez l’ordinateur hors tension, insérez la clé USB contenant le fichier de mise à jour flash du BIOS.

2. Mettez l’ordinateur sous tension et appuyez sur F12 pour accéder au menu Démarrage ponctuel. Sélectionnez Mise à jour

duBIOS à l’aide de la souris ou des touches fléchées, puis appuyez sur Entrée. L’écran de mise à jour du BIOS s’affiche.

3. Cliquez sur Flasher à partir d’un fichier.

4. Sélectionnez l’appareil USB externe.

5. Sélectionnez le fichier et double-cliquez sur le fichier cible du flashage, puis cliquez sur Envoyer.

6. Cliquez sur Mise à jour duBIOS. L’ordinateur redémarre pour flasher le BIOS.

7. L’ordinateur redémarrera une fois la mise à jour flash du BIOS terminée.

Mot de passe système et de configuration PRÉCAUTION : Les fonctionnalités de mot de passe fournissent un niveau de sécurité de base pour les données de l’ordinateur. PRÉCAUTION : Assurez-vous de verrouiller votre ordinateur lorsqu’il n’est pas utilisé. N’importe quel utilisateur peut accéder aux données de l’ordinateur s’il est laissé sans surveillance. Tableau 46. Mot de passe système et de configuration Type de mot de passe Description Mot de passe système Mot de passe que vous devez saisir pour démarrer sur votre système d’exploitation. Mot de passe de configuration Mot de passe que vous devez saisir pour accéder aux paramètres du BIOS de l’ordinateur et les modifier. Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l’ordinateur. REMARQUE : La fonctionnalité de mot de passe système et de configuration est désactivée par défaut. Attribution d’un mot de passe système ou de configuration Prérequis Vous pouvez attribuer un nouveau mot de passe système ou admin uniquement lorsque l’état est configuré sur Non défini. Pour entrer dans la configuration du BIOS, appuyez sur F2 immédiatement après la mise sous tension ou le redémarrage. Étapes

1. Dans l’écran BIOS du système ou Configuration du système, sélectionnez Sécurité et appuyez sur Entrée.

L’écran Sécurité s’affiche.

2. Sélectionnez Mot de passe système/admin et créez un mot de passe dans le champ Entrer le nouveau mot de passe.

Suivez les instructions pour créer le mot de passe système: ● Le mot de passe peut contenir jusqu’à 32caractères. ● Le mot de passe doit contenir au moins un caractère spécial "( ! " # $ % & ' * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } )" ● Le mot de passe peut contenir des nombres de 0 à 9. ● Le mot de passe peut contenir des lettres de A à Z et de a à z. configuration du BIOS 137 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité3. Saisissez le mot de passe système que vous avez saisi précédemment dans le champ Confirmer le nouveau mot de passe et cliquez sur OK.

4. Appuyez sur Y pour les enregistrer.

L’ordinateur redémarre. Suppression ou modification d’un mot de passe du système ou de configuration existant Prérequis Vérifiez que l’état du mot de passe est défini sur Déverrouillé dans la configuration du système avant de tenter de supprimer ou modifier le mot de passe système et/ou le mot de passe de configuration existant. Vous ne pouvez pas supprimer ou modifier un mot de passe système ou de configuration si l’état du mot de passe est défini sur Verrouillé. Pour entrer dans la configuration du système, appuyez sur F2 immédiatement après la mise sous tension ou un redémarrage. Étapes

1. Dans l’écran BIOS du système ou Configuration du système, sélectionnez Sécurité du système et appuyez sur Entrée.

L’écran Sécurité du système s’affiche.

2. Dans l’écran Sécurité du système, vérifiez que l’état du mot de passe est Déverrouillé.

3. Sélectionnez Mot de passe système. Mettez à jour ou supprimez le mot de passe système existant et appuyez sur Entrée ou la touche Tab. 4. Sélectionnez Mot de passe de configuration. Mettez à jour ou supprimez le mot de passe de configuration existant et appuyez sur Entrée ou la touche Tab. REMARQUE : Si vous modifiez le mot de passe système et/ou de configuration, un message vous invite à ressaisir le nouveau mot de passe. Si vous supprimez le mot de passe système et/ou de configuration, confirmez la suppression quand vous y êtes invité.

5. Appuyez sur Echap. Un message vous invite à enregistrer les modifications.

6. Appuyez sur Y pour les enregistrer et quitter l’écran Configuration du système.

L’ordinateur redémarre. Effacement des paramètres CMOS À propos de cette tâche PRÉCAUTION : Effacer les paramètres CMOS réinitialise les paramètres du BIOS de votre ordinateur. Les images suivantes indiquent l’emplacement du cavalier CMOS sur la carte système et fournissent une représentation visuelle de la procédure d’effacement des paramètres CMOS. 138 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 78. Effacement des paramètres CMOS Étapes

1. Éteignez l’ordinateur et déconnectez le câble d’alimentation de l’ordinateur.

2. Retirez le panneau latéral gauche.

3. Posez l’ordinateur sur le côté droit.

4. Repérez le cavalier CMOS sur la carte système, avec ses deux broches.

5. Assurez-vous que le cavalier se trouve sur la paire de broches de mot de passe (JM34).

6. Déplacez le cavalier vers la paire de broches CMOS (JM12).

7. Branchez le câble d’alimentation à l’ordinateur.

8. Attendez dix secondes l’effacement des paramètres CMOS.

9. Déconnectez le câble d’alimentation de l’ordinateur.

10.Déplacez le cavalier vers la paire de broches de mot de passe (JM34).

11. Installez le panneau latéral gauche.

Effacer les mots de passe système et du BIOS (configuration système) À propos de cette tâche Les images suivantes indiquent l’emplacement du cavalier de réinitialisation du mot de passe sur la carte système et fournissent une représentation visuelle de la procédure d’effacement de mots de passe. configuration du BIOS 139 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéFigure 79. Effacer les mots de passe système et du BIOS (configuration système) Étapes

1. Éteignez l’ordinateur et déconnectez le câble d’alimentation de l’ordinateur.

2. Retirez le panneau latéral gauche.

3. Posez l’ordinateur sur le côté droit.

4. Repérez sur la carte système le cavalier de réinitialisation du mot de passe, avec ses deux broches.

5. Assurez-vous que le cavalier se trouve sur la paire de broches de mot de passe (JM34) et retirez le cavalier.

6. Branchez le câble d’alimentation à l’ordinateur et allumez-le pour effacer le mot de passe.

7. Attendez que le bureau soit chargé, puis éteignez l’ordinateur.

8. Déconnectez le câble d’alimentation de l’ordinateur.

9. Replacez le cavalier sur la paire de broches de mot de passe (JM34).

10.Installez le panneau latéral gauche. 140 configuration du BIOS Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéDépannage Diagnostics DellSupportAssist de vérification des performances système avant démarrage À propos de cette tâche Les diagnosticsSupportAssist (également appelés diagnostics système) vérifient entièrement le matériel. Les diagnostics Dell SupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le BIOS en interne. Les diagnostics du système intégrés offrent des options pour des appareils ou groupes de d’appareils particuliers, vous permettant de: ● Exécuter des tests automatiquement ou dans un mode interactif ● Répéter les tests ● Afficher ou enregistrer les résultats des tests ● Exécuter des tests approfondis pour ajouter plus d’options et obtenir des détails sur les appareils défaillants ● Afficher des messages d’état qui indiquent lorsque les tests ont abouti. ● Visualiser des messages d’erreur qui vous informent des problèmes rencontrés pendant l’exécution d’un test. REMARQUE : Le test de certains périphériques nécessite l’intervention de l’utilisateur. Assurez-vous toujours d’être présent devant l’ordinateur lorsque les tests de diagnostic sont effectués. Pour plus d’informations, voir l’article 000181163 de la base de connaissances. Exécution de la vérification des performances système avant démarrageSupportAssist Étapes

1. Allumez votre ordinateur.

2. Pendant le démarrage de l’ordinateur, appuyez sur la touche F12.

3. Dans l’écran du menu de démarrage, sélectionnez Diagnostics.

Le test rapide de diagnostic commence. REMARQUE : Pour plus d’informations sur l’exécution de la vérification des performances système avant démarrage SupportAssist sur un appareil spécifique, voir le site de support Dell.

4. En cas de problèmes, des codes d’erreur s’affichent.

Notez le code d’erreur et le numéro de validation et contactez Dell. Voyants de diagnostic du système Le voyant d’état de l’alimentation indique l’état de l’alimentation de l’ordinateur. Les états d’alimentation sont les suivants: Blanc fixe: l’ordinateur est à l’étatS0. Il s’agit de l’état d’alimentation habituel de l’ordinateur. Blanc clignotant: l’ordinateur est dans un état de faible consommation d’énergie, S3. Cela n’indique pas une panne. Orange fixe: l’ordinateur subit un échec de démarrage, y compris le bloc d’alimentation. Orange clignotant: l’ordinateur subit un échec de démarrage, mais le bloc d’alimentation fonctionne correctement. Arrêt: l’ordinateur est en veille prolongée ou hors tension. Le voyant d’état de l’alimentation peut également être orange clignotant ou blanc en fonction des codes sonores prédéfinis indiquant des défaillances diverses. Par exemple, le voyant d’état de la batterie et de l’alimentation clignote en orange deux fois, suivi d’une pause, puis clignote en blanc trois fois, suivi d’une pause. Ce schéma «2, 3» continue jusqu’à la mise hors tension de l’ordinateur et indique qu’aucune mémoire ou RAM n’est détectée. Dépannage 141 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéLe tableau suivant indique les différents codes des voyants d’état de la batterie et de l’alimentation ainsi que les problèmes associés à ces codes. REMARQUE : Les codes des voyants de diagnostic et les solutions recommandées ci-dessous sont destinés aux techniciens de maintenanceDell pour résoudre les problèmes. N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe du support techniqueDell. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Tableau 47. Codes lumineux des diagnostics Codes des voyants de diagnostic (orange, blanc) Description du problème Solutions recommandées 1,5 Contrôleur intégré (EC) incapable de programmer i-Fuse Remettez en place la carte système. 1,8 Le signal «Erreur catastrophique» du chipset s’est déclenché Remplacez le processeur. 2,1 Défaillance du processeur Remplacez le processeur. 2,2 Carte système: défaillance BIOS ou ROM (Read-Only Memory) Mise à jour vers la dernière version du BIOS. Si le problème persiste, remplacez la carte système. 2,3 Aucune barrette de mémoire/RAM (Random-Access Memory) détectée Repositionnez et échangez les modules de mémoire entre les logements. Si le problème persiste, remplacez le module de mémoire. 2,4 Défaillance de la mémoire/RAM (Random- Access Memory) Repositionnez et échangez les modules de mémoire entre les logements. Si le problème persiste, remplacez le module de mémoire. 2,5 Mémoire non valide installée Repositionnez et échangez les modules de mémoire entre les logements. Si le problème persiste, remplacez le module de mémoire. 2,6 Erreur de la carte système ou du chipset Remettez en place la carte système. 3,1 Défaillance de la pile CMOS REMARQUE : Non prise en charge sur les ordinateurs sans pile bouton. Réinitialisez la connexion de la pileCMOS Si le problème persiste, remplacez la batterieRTC. 3,2 Défaillance de l’interface PCI de la carte vidéo ou défaillance de la puce Remettez en place la carte système. 3,3 Récupération du BIOS1: image de récupération du BIOS introuvable Mise à jour vers la dernière version du BIOS. Si le problème persiste, remplacez la carte système. 3,4 Récupération du BIOS2: image de récupération du BIOS trouvée, mais non valide Mise à jour vers la dernière version du BIOS. Si le problème persiste, remplacez la carte système. 3,5 Défaillance du rail d’alimentation: l’EC a rencontré une panne de séquencement de l’alimentation L’EC a rencontré une panne de séquencement de l’alimentation Si le problème persiste, remplacez la carte système. 3,6 Détection d’une altération Flash par SBIOS L’altération de la mémoire Flash est détectée par le SBIOS. Si le problème persiste, remplacez la carte système. 3,7 Délai d’expiration de ME pour répondre au message HECI Remettez en place la carte système. 4,1 Panne du rail d’alimentation de la mémoireDIMM Remettez en place la carte système. 4,2 Problème de connexion du câble d’alimentation du processeur ● Effectuez le test BIST du bloc d’alimentation, et replacez le câble. ● Si cela ne fonctionne pas, remplacez la carte système, le bloc d’alimentation ou le câblage. 142 Dépannage Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéRécupération du système d’exploitation Lorsque l’ordinateur ne parvient pas à démarrer sur le système d’exploitation même après plusieurs tentatives, il lance automatiquement l’outil de récupération du système d’exploitation DellSupportAssistOSRecovery. Dell SupportAssist OS Recovery est un outil autonome préinstallé sur les ordinateurs Dell exécutant le système d’exploitation Windows. Il se compose d’outils pour diagnostiquer et résoudre les problèmes qui peuvent se produire avant que votre ordinateur démarre à partir du système d’exploitation. Il vous permet de diagnostiquer les problèmes matériels, réparer votre ordinateur, sauvegarder vos fichiers et restaurer votre ordinateur à son état d’origine. Vous pouvez également le télécharger à partir du site Web de support Dell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles. Pour plus d’informations sur l’outil DellSupportAssist OSRecovery, consultez le guide de l’utilisateur DellSupportAssist OS Recovery User’sGuide sur la page Serviceability Tools sur le site de supportDell.. Cliquez sur SupportAssist, puis sur SupportAssistOSRecovery. Cycle d’alimentation du réseau À propos de cette tâche Si votre ordinateur ne parvient pas à accéder à Internet en raison de problèmes de connectivité réseau, réinitialisez vos appareils réseau en procédant comme suit: Étapes

1. Éteignez l’ordinateur.

2. Mettez le modem hors tension.

REMARQUE : Certains fournisseurs d’accès à Internet proposent un appareil combinant modem et routeur.

3. Mettez le routeur sans fil hors tension.

4. Patientez 30secondes.

5. Mettez le routeur sans fil sous tension.

6. Mettez le modem sous tension.

7. Allumez l’ordinateur.

Élimination de l’électricité résiduelle (effectuer une réinitialisation matérielle) À propos de cette tâche L’électricité résiduelle est l’électricité statique résiduelle qui reste sur l’ordinateur même une fois qu’il a été mis hors tension et que la batterie a été retirée. Pour votre sécurité et pour protéger les composants électroniques sensibles de votre ordinateur, vous devez éliminer l’électricité résiduelle avant de retirer ou de remplacer des composants de votre ordinateur. L’élimination de l’électricité résiduelle, également connue sous le nom de «réinitialisation matérielle», est aussi une étape de dépannage courante si l’ordinateur ne se met pas sous tension ou ne démarre pas dans le système d’exploitation. Pour éliminer l’électricité résiduelle (effectuer une réinitialisation matérielle) Étapes

1. Éteignez l’ordinateur.

2. Débranchez l’adaptateur secteur de l’ordinateur.

3. Maintenez le bouton d’alimentation appuyé pendant 20secondes pour éliminer l’électricité résiduelle.

4. Branchez l’adaptateur secteur à l’ordinateur.

5. Allumez votre ordinateur.

Dépannage 143 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéREMARQUE : Pour en savoir plus sur la réinitialisation matérielle, voir l’article de la base de connaissances 000139016 sur le site de support Dell. 144 Dépannage Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialitéObtenir de l’aide et contacter Alienware Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Alienware en utilisant ces ressources d’auto-assistance en ligne: Tableau 48. Produits et ressources d’auto-assistance en ligne Alienware Ressources d’aide en libre-service Emplacement de la ressource Informations sur les produits et services Alienware Site du support Alienware Contactez le support Dans la recherche Windows, saisissez Contacter le support, puis appuyez sur Entrée. Aide en ligne concernant le système d’exploitation Site du support Windows Accédez aux principaux diagnostics, pilotes, solutions et téléchargements et apprenez-en davantage sur votre ordinateur par le biais de vidéos, manuels et documents. Votre ordinateurAlienware dispose d’une étiquette de service ou d’un code de service express comme identifiant unique. Pour afficher les ressources de support pertinentes pour votre ordinateurDell, saisissez son étiquette de service ou son code de service express sur le site du support Dell. Pour plus d’informations sur l’étiquette de service de votre ordinateur, reportez-vous à la section Localiser l’étiquette de service ou le numéro de série de votre ordinateur. Vidéos fournissant des instructions détaillées pour l’entretien de votre ordinateur. Canal de support Alienware Contacter Alienware Pour contacterAlienware pour des questions commerciales, de support technique ou de service à la clientèle, consultez le site du supportAlienware. REMARQUE : La disponibilité des services peut varier en fonction du pays, de la région et du produit. REMARQUE : Si vous n’avez pas de connexion Internet active, vous pouvez trouver les informations de contact dans votre confirmation de commande, votre bordereau d’expédition, votre facture ou dans le catalogue produits deDell. Obtenir de l’aide et contacter Alienware 145 Usage interne du client uniquement – Confidentiel et soumis à un accord de confidentialité
