DA715461 - Station d'accueil informatique Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil SSD M.2 NVMe + M.2 SATA avec lecteur de cartes SD Express, USB-C
Marque	Digitus
Modèle	DA715461
Compatibilité SSD NVMe	Baie M.2 pour SSD NVMe (B+M-Key / M-Key), formats 2242, 2260, 2280, 22110, jusqu'à 4 To
Compatibilité SSD SATA	Baie M.2 pour SSD SATA (B+M-Key), formats 2242, 2260, 2280, 22110, jusqu'à 4 To
Lecteur de cartes SD	SD Express 7.1, jusqu'à 2 To, vitesse max 1000 Mo/s
Connectique	1 x USB-C 3.2 Gen2 (Data), 1 x entrée d'alimentation DC 5V
Débit de transfert	Jusqu'à 10 Gbps (USB-C)
Capacité maximale totale	Jusqu'à 10 To (deux baies de 4 To + carte SD 2 To)
Formats de SSD supportés	2242, 2260, 2280, 22110
Alimentation	Adaptateur secteur 100-240V AC, 50/60 Hz, sortie 5V/3A
Consommation électrique	5V, 3A (max 15W)
Systèmes d'exploitation supportés	Microsoft Windows 7, 8, 10, 11; macOS 10.10.5 et ultérieur
Indicateurs LED	Blanc (transfert SSD), bleu (transfert SD), vert (alimentation)
Plug and Play	Oui, aucun pilote nécessaire
Support TRIM	Oui
Support UASP	Oui
Hot Swap (permutation à chaud)	Oui
Température de fonctionnement	0 à 40°C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Température de stockage	-40 à 70°C
Formats de stockage supportés	NTFS, FAT, FAT32

FOIRE AUX QUESTIONS - DA715461 Digitus

Comment installer un SSD M.2 dans la station d'accueil ?

Ouvrez le capot de la baie correspondante (NVMe ou SATA), insérez le SSD en respectant le sens et la clé, puis fixez-le avec la vis fournie. Refermez le capot et branchez la station via USB-C.

Quels types de SSD M.2 sont compatibles ?

La station supporte les SSD NVMe (B+M-Key et M-Key) et SATA (B+M-Key) aux formats 2242, 2260, 2280 et 22110, jusqu'à 4 To par baie.

Puis-je utiliser les deux baies M.2 en même temps ?

Oui, les deux baies fonctionnent simultanément. Vous pouvez avoir un SSD NVMe et un SSD SATA installés en même temps.

Pourquoi mon SSD n'est-il pas détecté ?

Vérifiez que le SSD est correctement inséré et que la vis de fixation est bien serrée. Assurez-vous que le SSD est formaté dans un système de fichiers compatible (NTFS, FAT, FAT32). Testez avec un autre câble USB-C ou un autre port.

Puis-je connecter la station à un port USB 2.0 ?

Oui, la station est rétrocompatible avec USB 3.0 et 2.0, mais les vitesses seront limitées à celles du port utilisé (max 480 Mbps en USB 2.0).

Des pilotes sont-ils nécessaires ?

Non, la station est Plug and Play. Aucun pilote n'est requis pour Windows 7 à 11 et macOS 10.10.5 ou ultérieur.

Quelle est la capacité maximale supportée ?

Chaque baie M.2 supporte jusqu'à 4 To, et le lecteur SD accepte jusqu'à 2 To, pour un total potentiel de 10 To.

Puis-je utiliser cette station avec une console de jeu comme la PS5 ?

Oui, si la console dispose d'un port USB-C. La station peut être utilisée pour étendre le stockage, mais vérifiez la compatibilité des formats de fichiers avec votre console.

Comment formater un SSD installé dans la station ?

Sous Windows, ouvrez l'outil Gestion des disques (diskmgmt.msc). Sous macOS, utilisez Utilité de disque. Choisissez un système de fichiers comme NTFS, FAT32 ou exFAT.

Que signifient les LED sur la station ?

La LED verte indique que la station est sous tension. La LED blanche clignote lors des transferts sur les disques SSD, et la LED bleue pour les transferts sur carte SD.

MODE D'EMPLOI DA715461 Digitus

Station d'accueil SSD M.2 NVMe + M.2 SATA avec lecteur de cartes SD Express, USB-C

Guide d'installation rapide

DA-71546-1

Table des matieres

1. Introduction 3
2. Caracteristiques techniques.. 3
3. Specifications 4
4. Ports et interfaces 6
5. Tests de performance 7

5.1 Test de la vitesse de fonctionnement des disques SATA 7
5.2 Test de vitesse de fonctionnement du disque NVME 8

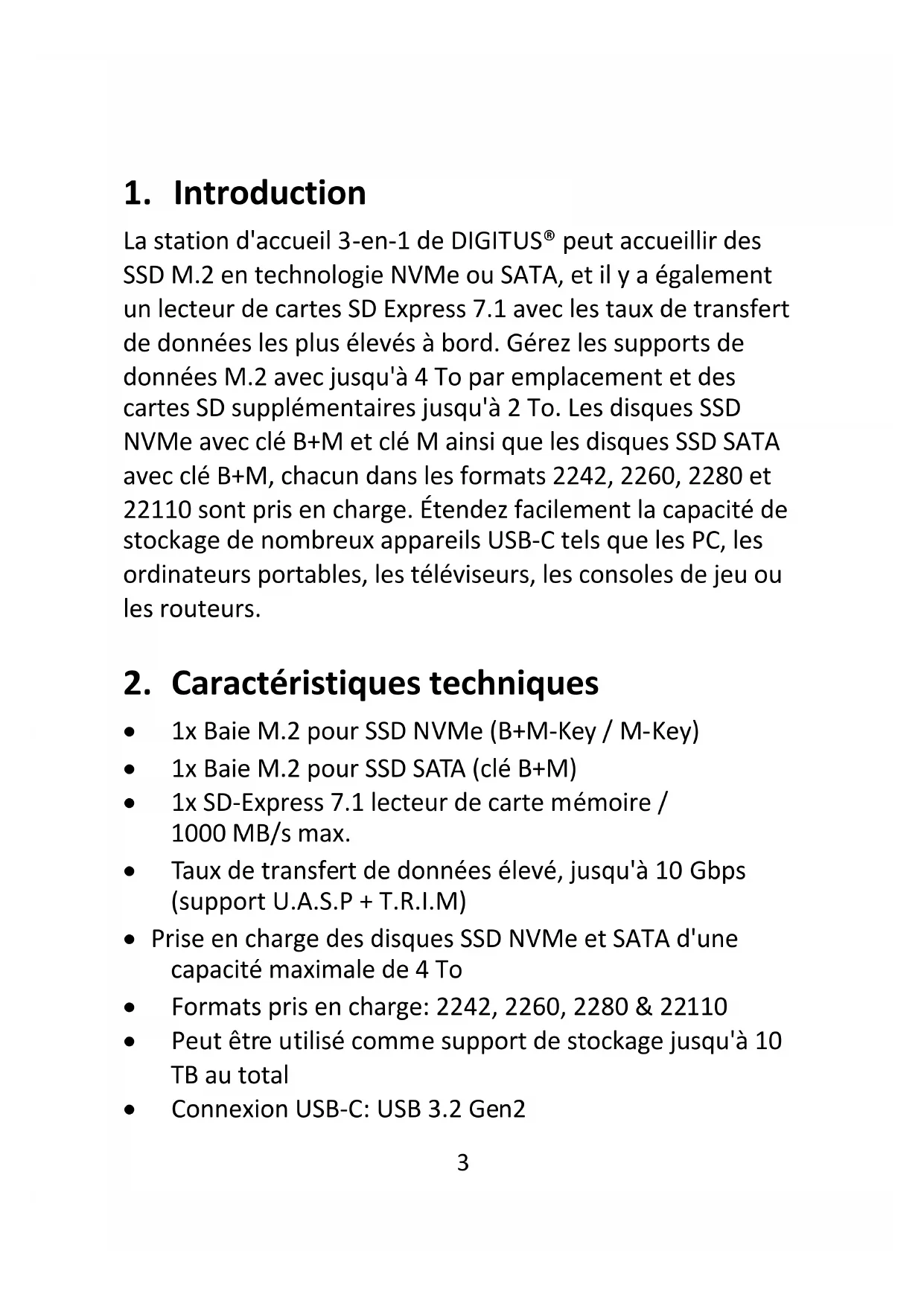

1. Introduction

La station d'accueil 3-en-1 de DIGITUS® peut accueillir des SSD M.2 en technologie NVMe ou SATA, et il y a également un lecteur de cartes SD Express 7.1 avec les taux de transfert de données les plus élevés à bord. Gérez les supports de données M.2 avec jusqu'à 4 To par emplacement et des cartes SD supplémentaires jusqu'à 2 To. Les disques SSD NVMe avec clé B+M et clé M ainsi que les disques SSD SATA avec clé B+M, chacun dans les formats 2242,2260,2280 et 22110 sont pris en charge. Étendez facilement la capacité de stockage de nombreux appareils USB-C tels que les PC,les ordinateurs portables,les téléviseurs,les consoles de jeu ou les routeurs.

2. Caracteristiques techniques

1x Baie M.2 pour SSD NVMe (B+M-Key / M-Key)
1x Baie M.2 pour SSD SATA (clé B+M)
1x SD-Express 7.1 lecteur de carte mémoire / 1000 MB/s max.
Taux de transfert de données élevé, jusqu'à 10 Gbps (support U.A.S.P + T.R.I.M)
- Prise en charge des disques SSD NVMe et SATA d'une capacité maximale de 4 To
- Formats pris en charge: 2242, 2260, 2280 & 22110
- Peut être utilisé comme support de stockage jusqu'à 10 TB au total
- Connexion USB-C: USB 3.2 Gen2

• Extension de mémoire ideale pour les ordinateurs portables, les PC, les consoles de produits, les téléviseurs, les NAS ou les routeurs (USB-C).
  Plug and play,aucun pilote n'est nécessaire

• Spécifications

Ports	1 Baie M.2 pour disques SSD NVMe (B+M-Key / M-Key)
	1 Baie M.2 pour SSD SATA (B+M-Key)
	1x Lecteur de carte mémoire SD-Express 7.1 2 TB max. / 1000 MB/s max.
	1x Data USB-C 3.2 Gen2
	1x Alimentation en courant continu
Capacité max. 4 TB par baie
Formats pris en charge	2242, 2260, 2280 & 22110
la compatibilité	Compatible vers le bas avec USB 3.0 / USB 2.0
Taux de transfert USB-C	Max. 10 Gbps
Soutien	Soutient l'U.A.S.P. et le T.R.I.M.
	Prise en charge de la permutation à chaud (insertion et éjection en cours de fonctionnement)
Indicateurs LED	Indicateurs LED pour le transfert du disque dur (blanc), le transfert SD (bleu) et l'alimentation (vert). alimentation (vert)
Domaines d'application	PC, ordinateur portable, téléviseur, routeur ou consoles de jeu (avec connexion USB-C).
Formats de stockage	NTFS, FAT, FAT32
Tension d'entrée Alimentation USB	100 -240 V AC, 50/60 Hz,
Puce de contrôle	JMS581LT
Tension/courant de travail	5V/3A
Système d'exploitation	Microsoft Windows 7,8,9,10,11 MAC 10.10.5 et plus
Environnement de travail	Température de fonctionnement : 0-40°C
	Humidité de fonctionnement : 10%-90%HR (sans condensation)
	Température de stockage : -40-70°C
	Humidité de stockage : 5%-90%HR (sans condensation)

4. Ports et interfaces

1	Fente pour carte SD: Prise en charge de la carte mémoire SD3.0 UHS-I, capacité maximale de 2 To
2	LED du disque SATA: Indique l'état de fonctionnement du disque SATA
3	DEL de disque NVME: Indique l'état de fonctionnement pour le disque NVME
4	Entrée 5VDC: Possibilité de brancher une alimentation CC de 5V/3A
5	Port TYPE-C: Port de transfert de données USB3.1 10Gbps

5.1 Test de la vitesse de fonctionnement des disques SATA

5.2 Test de vitesse de fonctionnement du disque NVME

Par la presente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionné ci-dessous.
