AM4515ZT - Microscope Dino-Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microscope numérique
Marque	Dino-Lite
Modèle	AM4515ZT
Catégorie	Microscope
Fonctions principales	Grossissement variable, polarisation (Z), MicroTouch (T), capture d'image et enregistrement vidéo
Alimentation	Port USB 2.0 (alimenté)
Systèmes d'exploitation supportés	Windows XP/Vista/7/8, Mac OS (via DinoXcope)
Logiciel fourni	DinoCapture (Windows), DinoXcope (Mac)
Nettoyage de l'objectif	Air comprimé, ne pas toucher la lentille
Nettoyage du corps	Chiffon doux avec désinfectant
Nettoyage des capuchons	Solution alcool 50-70% (pas d'ether, 100% alcool ou gel)
Sécurité	Protection antistatique, ne pas faire tomber, conserver au sec
Garantie	2 ans (pièces principales), accessoires non couverts
Poids (estimation)	Environ 100 g
Dimensions (estimation)	Environ 125 x 32 mm
Contenu du boîtier	Microscope, CD logiciel, câble USB, capuchons échangeables
Fonctionnalités supplémentaires	Mesure, annotation, code-barres, EDR, EDOF

FOIRE AUX QUESTIONS - AM4515ZT Dino-Lite

Comment installer le logiciel DinoCapture ?

Ne branchez pas le microscope avant l'installation. Insérez le CD fourni ou téléchargez la dernière version depuis www.dino-lite.com. Lancez l'assistant, acceptez le contrat de licence, choisissez la destination et installez. Un avertissement de sécurité peut apparaître : cliquez sur 'Exécuter' ou 'OUI'. Après installation, connectez le microscope au port USB 2.0.

Pourquoi le microscope ne s'allume-t-il pas ?

Vérifiez que le logiciel et le pilote sont installés correctement. Utilisez un port USB 2.0 pleinement alimenté (certains ports d'ordinateur portable ne fournissent pas assez de puissance). Attendez le message 'logiciel pilote installé avec succès' avant de lancer DinoCapture.

Comment utiliser la fonction MicroTouch ?

Le capteur MicroTouch se trouve à l'extrémité de l'appareil. Un simple toucher lance une capture d'image, démarre/arrête l'enregistrement vidéo ou bascule les LED selon le modèle. Sur certains modèles, il peut figer l'image.

Comment régler la mise au point ?

Utilisez la molette centrale pour effectuer la mise au point. La netteté dépend de la distance de l'objet. Une fois la mise au point effectuée, lisez le taux de grossissement sur le cadran.

Comment nettoyer l'objectif ?

Ne touchez jamais la lentille. Utilisez de l'air comprimé pour enlever la poussière. Pour le corps, utilisez un chiffon doux avec un désinfectant. Les capuchons amovibles se nettoient avec une solution d'alcool à 50-70 % (pas d'ether, d'alcool pur ou de gel).

Quelle est la garantie du Dino-Lite ?

Le produit est garanti 2 ans à compter de la date d'achat par le client final. Les accessoires (capuchons, extensions) ne sont pas couverts. Pour toute question, contactez votre revendeur.

Comment effectuer des mesures sur une image ?

Dans DinoCapture, utilisez les outils de mesure (ligne, polygone, cercle, etc.). La fonction d'étalonnage est nécessaire pour certains modèles. Sélectionnez l'outil, cliquez et faites glisser. Les résultats s'affichent en pouces, mils, mm ou µm.

Que faire si l'image est floue ?

Ajustez la molette de mise au point et la distance par rapport à l'objet. Vérifiez l'exposition automatique ou réglez-la manuellement. Assurez-vous que l'objectif est propre. Utilisez la fonction EDOF (Extended Depth of Field) si disponible.

Comment changer le capuchon sur un modèle AD ou Edge ?

Alignez les lignes rouges sur le capuchon avec la face avant du microscope, puis tournez le capuchon à 180 degrés pour le retirer ou le placer. Certains capuchons se clippent directement.

Comment activer la polarisation sur le modèle Z ?

Tournez la bague réglable située sur le microscope pour contrôler la polarisation. Cela permet de réduire les reflets et d'améliorer le contraste sur certains échantillons.

MODE D'EMPLOI AM4515ZT Dino-Lite

Merci pour l'achat d'un microscope numérique Dino-Lite. Le logiciel Dino-Capture est conçu pour vous donner la meilleure experience possible de la microscopie digitale par les inventeurs du microscope numérique de poche.

Le logiciel Dino-Capture fonctionne sur des ordinateurs avec un système d'exploitation Windows XP, Windows Vista ou Windows 7/8. Le logiciel DinoXcope est conçu pour fonctionner avec Apple Macintosh OS.

INFORMATION IMPORTANTE DE SECURITE

• Évitez de toucher l'objectif avec le doigt pour protégger le produit contre les dommages electrostatiques
• Ne le faites pas tomber
• Conservez au sec

CONTENU

Installation

du

logiciel

Interface logicielle DinoCapture / Windows 31

Interface du logiciel DinoXcope / Mac 38

Nettoyage et entretien, garantie et support 39

INSTALLATION DU LOGICIEL

Le logiciel DinoCapture ou DinoXcope est sous licence de Anmo Electro Corporation et est soumis à un Contrat de Licence Utilisateur Final (CLUF) que les utilisateurs devront accepter pendant le processus d'installation.

Avis important: NE PAS brancher le cable USB de la Dino-Lite ou DinoEye à l'ordinateur avant dinstaller le logiciel.

1. Utilisez le CD livre avec votre Dino-Lite pour installer le logiciel et les pilotes DinoCapture et DinoXcope. Sinon, téléchargez et executez la dernière version du logiciel dans la section download du site web: www.dino-lite.com.
2. Cliquez sur 'Suivant' et l'assistant d'installation va demarrer. (Un averissement de sécurité peut apparaitre sur certains systèmes. Sélectionnez 'Exécuter' ou 'OUI'). Choisissez la langue que vous pouez pour l'interface DinoCapture 2.0.
3. Lisez le contrat de licence d'utilisation. Si vous étés d'accord, appuyez sur 'Oui' pour continuer, sinon appuyez sur 'Non' pour arrêter l'installation.
4. Sélectionnez un dossier de destination pour le logiciel DinoCapture. Lorsque vous avez terminé, pressez 'Suivant'. Cliquez 'Installer' pour lancier l'installation du logiciel. Si le message d'avertissement de sécurité de Windows apparaît, cliquez sur 'Installer ce pilote quand même'.
5. Lorsque l'installation est terminée, en selectionnant 'Terminer' terminé l'installation du logiciel.
6. Le logiciel DinoCapture dispose d'une fonction automatique qui va vérifier les mises à jour du logiciel lorsque vous le démarrez.
7. Un manuel complet peut être trouve dans la fonction d'aide de DinoCapture, dans un fichier PDF sur le CD.

Dino-Lite Mode d'emploi

INSTALLATION DU MATÉRIEL

1. ÀpRES l'installation complète du logiciel et du pilote DinoCapture, connec- tez le Dino-Lite à l'un des ports USB de votre ordinateur.
2. Veuillez utiliser un port USB 2.0 qui est entièrement alimenté. Certains ports USB sur les ordinateurs portables ne fournissant pas suffisamment de puissance.
3. Le pilote sera installé automatiquement. Veuillez ATTENDRE que la notification : 'logiciel pilote de pérophérique installé avec succès' apparaisse.
4. Maintenant démarrez DinoCapture 2.0 en double cliquant sur l'icone du bureau.
5. Les voyants lumineux devraient s'allumer et une image devrait apparaitre dans DinoCapture.

CARACTERISTIQUES DU MATÉRIEL

1. Au centre de l'appareil, la molette réglable est utilisé pour définir la mise au point. La nettete de l'image dépend de la distance de l'objet. Une fois que vous avez fait la mise au point sur l'objet, vous pouze dire le taux de grossissement obtenu à partir du numéro à côté du symbole.
2. Les modèles de la série AM/AD 411X sont équiper d'une serrure d'agrandissement. Le serrure d'agrandissement est particulièrement utile pour les inspections répétitives à un niveau d'agrandissement fixé.
3. Les modèles Dino-Lite avec la dette T dans leur nom de produit ont une fonction Microtouch à l'extrémité de l'appareil. Un simple toucher de ce capteur lancera une capture de l'image actuelle ou démarrer / arrêté l'enregistrement video (pour les péripériques USB). Sur les modèles DinoLite en temps réel à grande vitesse le capteur Microtouch peut être utilisé pour changer les LED on / off (tous les modèles) ou de geler l'image (AM5116 modèles uniquement).
4. Les modèles avec la dette Z dans leur nom de produit ont une fonction de polarisation, qui peut être contrôle en tournant le ring régiable.

Dino-Lite Mode d'emploi

1. Les modèles avec la dette L fonctionnent à une distance de travail plus longue. Ces modèles atteignent la mise au point seulement à une certaine distance de l'objet.
2. Les modèles AD et Edge ont des couvercles / capuchons échangeables. Quelques couvercles sont conçu pour être cliqué sur le microscope, Pour des autres, il faut aligner les lignes rouges sur le capuchon avec la face avant du Dino-Lite pour le retirer ou le placer, puis tournier le couvercle à 180 degrés.
3. Les modèles DinoEye sont conçus pour remplacer l'oculaire d'un microscopé traditionnel existant. Le modele U est prévu pour être placé sur un oculaire existant et le modele C est prévu pour être connecté à un adaptateur à montage-C sur un microscope ou apparéil optique adapné.
4. Les modèles désignés par le lettuce W on le fonction Macro Zoom.

INTERFACE LOGICIELLE DINOCAPTURE /WINDOWS

Il y a cinq sections principales dans le logiciel DinoCapture :

1. BARRE DE MENU
2. OUTILS DE LA LISTE D'IMAGE
3. BARRE DE GESTION DE LA FENÊTURE DE PREVISUALISATION
4. BARRE D'OUTILS
5. OUTILS DE FENÉTRE DE PREVISUALISATION

BARRE DE MENU

Dossier - créer dossier ou acceder à un dossier existant.

Fichiers - gérer les fichiers tel que ouvrir, copier, sauvegarder, imprimer ou supprimer ainsi que envoyer un mél ou créer un diaporama.

Dino-Lite Mode d'emploi

Réglages - personneliser la façon dont le logiciel fonctionne comme:

• Montré ou cacher des éléments sur l'écran
• Les propriétés de mesures
• La manière dont le Microtouch ou la pedale à pied (si elle est jointe) fonctionne
• Moteur pas à pas
  La connexion sur IP
• La fonction du reconnaissance de code à barres
  GPS externe
• La fonction de mise à jour automatique

Aide - acceder au manuel d'utilisation complet sur l'écran, ou dire des informations sur le DinoCapture 2.0 ou le contrat de licence.

OUTILS DE LA LISTE D'IMAGE

Ouvrir - ouvrir une image selectionnée dans la galerie des vignettes d'image en dessous de la barre d'outil de la liste d'image.

Copier - copier une image selectionnée dans le presse papier de Windows.

Enregistrer sous - sauvegarder les photos selectionnées au format de fi-chier ou dossier désire.

Mél - attacher les photos sélectionnées à un nouveau message ouvert par le client de messagerie par défaut.

Imprimer - imprimer la photo sélectionnée.

Diaporama - lancer un diaporama des photos selectionnées.

Supprimer - nettoyer la galerie vignette de l'image en supprimant les images sélectionnées.

Dino-Lite Mode d'emploi

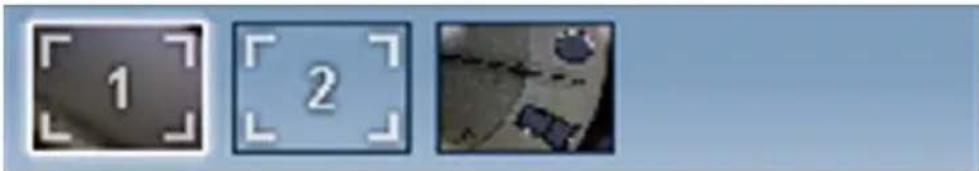

BARRE DE GESTION DE LA FENÊTRÉ DE PREVISUALISATION

Cette fenêtre nous permet de basculer entre les fenêtres, si deux ou plusieurs Dino-Lite sont connectés en même temps ou si plusieurs images sont ouvertes.

BARRE D'OUTILS

La barre d'outils est divisée en quatre parties :

Des outils de dessin - Le jeu d'outils de dessin vous permet d'écrittre du texte et dessiner sur les images. La barre est située en dessous de la barre de gestion de la fenêtre de prévisualisation.

Outils de mesure - De nombreux types de mesures différentes peuvent etre faits avec les outils de mesure. L'icone de double flash vous donne acces aux réglages de la grille et de la règle.

Remarque: La fonction de mesure et d'étabonnage est uniquement disponible pour certains modèles. Pour les modèles DinoEye il faut calibrer avant de pouvoir mesurer.

Dino-Lite Mode d'emploi

LIGNE	Faire un click gauche et glisser à la longueur désirée, etclinquer à nouveau pour terminer.
LIGNE CONTINUE	Clinquer et faire glisser pour former une section de la distance. Cliquer à nouveau pour commencer une autre section. Continuer jusqu'à ce que la distance totale désirée soit mesurée. Double-cliquer pour ter-miner.
POINT À LIGNE	Créer une ligne pour représentater la base enclinuant une fois pour commencer, faire glisser, puisclinquer à nouveau pourmettre le point final. Dériver de la ligne de base pourCOMMencer à mesurer la ligne qui est à 90 degrés de la ligne de base et faire un dernier cig pour terminer la mesure.
POLYGONE	Clinquer et faire glisser pour former la longueur dé-sirée, etclinquer à nouveau pour lancer la section suivante. Quand c'est terminé, double-cliquer pour terminer la mesure polygone.
RAYON	Clinquer et tirer au rayon désiré.
DIAMÈTRE	Clinquer et tirer au diamètre désiré.
CERCLE À TROIS POINTS	Clinquer sur trois points sur le cercle à mesurer.
ARC À TROIS POINTS	Clinquer sur trois points consécutifs sur un arc à mesurer.
ANGLE À TROIS POINTS	Commencer par le point de pivot et tirer pour commencer la mesure d'un angle.
ANGLE À QUATRE POINTS	Sélectionner deux points d'un segment de ligne et deux autres points d'un autre segment de ligne pour compléter la mesure d'angle.
DISTANCE DU CENTRE	Après avoir dessiné au moins deux circlés, sélec-tionner l'icone. Le pointeur de la souris se transformera en un doigt pointé pour les circlés sélectio-nable. Cliquer sur chacun et le logiciel mesurera la distance.
QUADRILLAGE	La hauteur sera fonction de l'agrandissement choisi.

Dino-Lite Mode d'emploi

CERCLE DE GRILLE	La hauteur correspondra à l'agrandissement choisi.
POINTEUR EN CROIX	La position XY du pointeur en croix peut être déplacée lorsqu'elle est sélectionnée. La position du cur-seur est l'emplacement du pointeur de la souris et l'emplacement 0,0 correspond aux coordonnées du centre du pointeur en croix.
ECHelle DU RÉTICULE	Le incrémentes du réticule d'échelle peuvent être comparée à l'échelle afficher dans le coin inférieur gauche. Le centre de la croix peut être déplacée. (Valeur de grossissement doit être saisi pour que cette option fonctionne).

Outils de texte et de ligne

FORMAT DE LIGNE	Sélectionner la couleur de ligne, son style et sa largeur
POLICE	Sélectionner la police, son style, sa taille et sa cou-leur

Options de mesure

PROPRIÉTÉS DE MESURE	Organiser et monrer l'état de l'ensemble des me-sures ainsi que la capacité d'ajuster la manière dont les résultats sont affichés sur l'image.
LOUPE	Agrandir numérique la zone autour de votre pointeur de souris pour plus de détails et une me-sure précise.

Dino-Lite Mode d'emploi

AGRANDISSEMENT	Entrer l'agrandissement dans la zone bleue. Le grossissement peut être lu sur le cadran qui est sur le microscope.
UNITS	Sélectionner les unités de mesure, pouce, mil, mm ou um.
MENU D'ÉTALONNAGE	Sélectionner l'étalonnage, créé un nouveau profile d'étalonnage ou ouvrir le dossier d'étalonnage.
LECTEUR DE CODE BARRES	Cliquez sur l'icône pour activer et désactiver la dé-tection de code à barres.

OUTILS DE LA FENÊTRÉ DE PREVISUALISATION

MicroTouch - cette fonction est activée lorsque vous touchez le capteur MicroTouch. Activer ou désactiver le MicroTouch. Certains modèles DinoLite ne disposent pas de cette fonctionnalité.

Exposition automatique - Ce paramètre vous permet de modifier l'exposition ou désactiver l'exposition automatique. Glisser la barre vers la droite augmente le temps d'exposition et vice versa.

Balance des blancs - Sélectionnez le mode de balance des blancs requis (disponible sur certains modèles uniquement)

Voyant lumineux de contrôle - vous permet demettre en MARCHE/ARRET ou changer de voyants lumineux sur le Dino-Lite (la plupart des modèles)

Réglage - La fenêtre de réglage vous permet de contrôler les réglages de l'ordinateil.

Dino-Lite Mode d'emploi

Maximaliser - Permet de voir la video en temps réel ou une image en plein écran. Pour quitter le mode plein écran,clinquer n'importe où sur l'écran ou taper « ESC »

Fermer fenêtre - Permet de fermer la fenêtre en cours

Instantané - Prendre une photo

Enregistreur video - Demarrer / arrêtier l'enregistrement d'une video

Imagerie video intermittente - Créer une série d/images ou de videos prises à un intervalle de temps régulier

EDR - Enregistrer une image en utilisant Extended Dynamic Range (EDR)

EDOF - Enregister une image en utilisant EDOF (Extended Depth of Field)

1280x1024

Choisissez la résolution de l'image. S'il vous plaît notes que un codec supplémentaire peut être nécessaire pour afficher une résolution de 5 megapixels.

Map:Default

Choisissez le dossier dans lequel les images / videos seront stockées.

Cliquez sur la barre grise en bas de la fenêtre de prévisualisation et la zone d'annotation va se développer. Écrire un texte dans cette zone et appuyer sur ENTRER pour commencer une nouvelle ligne. Une fois terminé, faire un clic gauche n'importe où dans la fenêtre de prévisualisation pour sauvégarder l'annotation et quitter la boîte d'annotation.

Indicateur de force focale - Indique le niveau de focus atteint (disponible sur certains modèles uniquement)

Dino-Lite Mode d'emploi

INTERFACE DU LOGICIEL DINOXCOTE / MAC

Il y a quatre sections principales dans la fenêtre du programme DinoXcope:

1. Barre d'action

• Prendre une photo. Si vous poulez faire des mesures sur la photo plus tard, ouvre l'image en double-cliquant et ajoutez le grossissement d'entrée que vous avez lu de la molette de mise au point.
• Prendre une video. Choisissez le taux d'armature, le temps d'enregistrement, la qualité et de compression. Pour arrêté l'enregistrement manuellement, utilisez la touche ESC.
• Prendre une imagerie video intermittente. Choisissez l'intervalle de capture, le nombre de cadres et la cadence de lecture, ainsi que la qualité et la compression.
• Commuter les voyants lumineux en marche / arrêt.
• Passez en mode plein écran, pourmettre fin au mode plein écranutilisez la touche ESC.

2. Listed images

• Choisissez entre les images ou les videos.
• Regardez une image avec la souris, ou double-cliquez pour ouvrir dans une nouvelle fenêtre.

3. Images en direct

• Utilisez la barre d'action pour l'action que vous souhaitez effectuer.

Dino-Lite Mode d'emploi

• Utilisez le menu de commandes (la barre de menu est en haut de l'écran) pour modifier les paramètres, utilisez le zoom (numérique), figer l'image, changez la résolution ou modifiez le fonctionnement du bouton Microtouch.
• Utilisez la fonction de mesure en direct (dans le menu outils) pour ouvrir une fenêtre de sélection spéciale pour le dessin et les outils de mesure. Àpres la sélection, cliquez sur ok et utilisez l'outil sur l'image en direct.

4. Ouvrez l'image

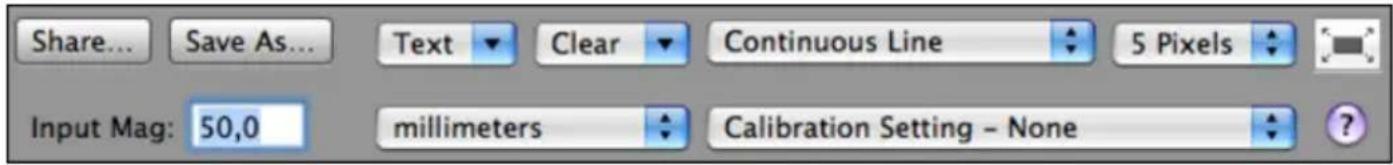

• Si vous ouvrez une image stockée, vous verrez une barre de menu audressus, qui vous permet deCHOISIR la sauvegarde, le dessin et les outils de mesure.

NETTOYAGE ET ENTRETIEN

Ne touche pas la lentille avec n'importe quelle substance. Nettoyez regulierement l'objectif de l'air comprime. Nettoyer le corps du microscope regulierement avec un chiffon doux avec un désinfectant. Nettoyez les bouchons amovibles avec une solution à 50% - 70% d'alcool, ne pas utiliser d'ether de diéthyle, 100% d'alcool ou un gel d'alcool.

GARANTIE

Le logiciel DinoCapture est fourni pour utilisation avec un microscope numé-rique Dino-Lite ou DinoEye livre par AnMo Electronics ou un de ses distribu-teurs ou revendeurs. L'utilisation du logiciel DinoCapture est encadrée par le contrat de licence de l'utilisateur final. Le produit Dino-Lite est livre avec une garantie de deux ans à partir de la date d'achat par le client final. Veuillez noter que les accessoires (c.à.d. couvercles permutables/extensions) ne sont

Dino-Lite Mode d'emploi

pas couverts par la garantie. Pour des questions de garantie veuillez contacter le revendeur ou le magasin où vous avez acheté le produit.

SUPPORT

Si vous avez un probleme ou une question avec votre Dino-Lite ou le logiciel DinoCapture, veuilles contacter votre revendeur. Un manuel d'utilisation etendu pour DinoCapture peut etre trouve dans le logiciel.
