QGU1050 - Carte réseau ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau
Marque	ASUS
Modèle	QGU1050
Nombre de ports	5 ports Gigabit (ports 1-5)
Débits supportés	10/100/1000 Mb/s et 2,5 Gb/s
Alimentation	Adaptateur secteur CC (non inclus)
Voyant d'alimentation	Allumé : sous tension ; Éteint : hors tension ou anomalie ; Clignotant : boucle détectée
Voyants LED des ports	Éteint : déconnecté ; Vert : 2,5 Gb/s ; Ambre : 10/100/1000 Mb/s ; Clignotant : activité ou boucle
Fonctions avancées	EEE (Ethernet écoénergétique), isolation de port, jonction statique (ports 4 et 5)
Priorité des ports	Port 4 > Port 5 > Port 1 > Port 2 > Port 3
Dimensions (approx.)	150 x 100 x 30 mm
Poids (approx.)	250 g
Installation	Peut être installé à une hauteur jusqu'à 52 m (câble)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Ne pas ouvrir le boîtier. Utiliser uniquement l'adaptateur fourni. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Confier toute réparation à un professionnel agréé.
Informations générales	Switch réseau ASUS QGU1050. Notice d'utilisation disponible en téléchargement.

FOIRE AUX QUESTIONS - QGU1050 ASUS

Comment brancher l'alimentation du switch ASUS QGU1050 ?

Branchez le cordon d'alimentation dans la prise d'alimentation (CC) à l'arrière du switch. Utilisez l'adaptateur secteur fourni ou compatible (5V CC).

Comment interpréter le voyant d'alimentation ?

Le voyant d'alimentation est allumé fixe lorsque le switch est sous tension. S'il est éteint, le switch est hors tension ou l'alimentation est anormale. S'il clignote, une boucle réseau a été détectée.

Que signifient les couleurs des voyants LED des ports ?

Voyant éteint : aucun appareil connecté ou liaison échouée. Vert : connexion à 2,5 Gb/s. Ambre : connexion à 10/100/1000 Mb/s. Clignotant : données en transit ou boucle détectée (clignotement rapide).

Comment configurer l'isolation de port ?

L'isolation de port est activée par défaut sur les ports 1 à 4 : ils ne peuvent communiquer qu'avec le port 5 (liaison montante). Aucune configuration supplémentaire n'est nécessaire.

Comment activer la jonction statique (trunk) ?

Les ports 4 et 5 peuvent être configurés en jonction statique pour augmenter la bande passante. Consultez la notice pour la procédure exacte (généralement via un commutateur DIP ou logiciel).

Que faire si le voyant d'alimentation clignote ?

Un clignotement indique une boucle réseau. Débranchez les câbles un par un pour identifier le câble en boucle, puis corrigez le branchement. Le voyant redevient fixe après résolution.

Le switch supporte-t-il la fonction EEE ?

Oui, le switch ASUS QGU1050 prend en charge l'Ethernet écoénergétique (EEE) pour réduire la consommation électrique lorsque les ports sont inactifs.

Quels câbles utiliser pour des débits 2,5 Gb/s ?

Pour atteindre 2,5 Gb/s, utilisez des câbles Ethernet de catégorie 5e ou supérieure (Cat6 recommandé) et des appareils compatibles 2,5 Gb/s.

Puis-je installer le switch en hauteur ?

Oui, le produit peut être installé à une hauteur de câble allant jusqu'à 52 m. Assurez-vous que l'emplacement est stable et bien ventilé.

Comment nettoyer le switch ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez jamais de liquides ou de produits abrasifs.

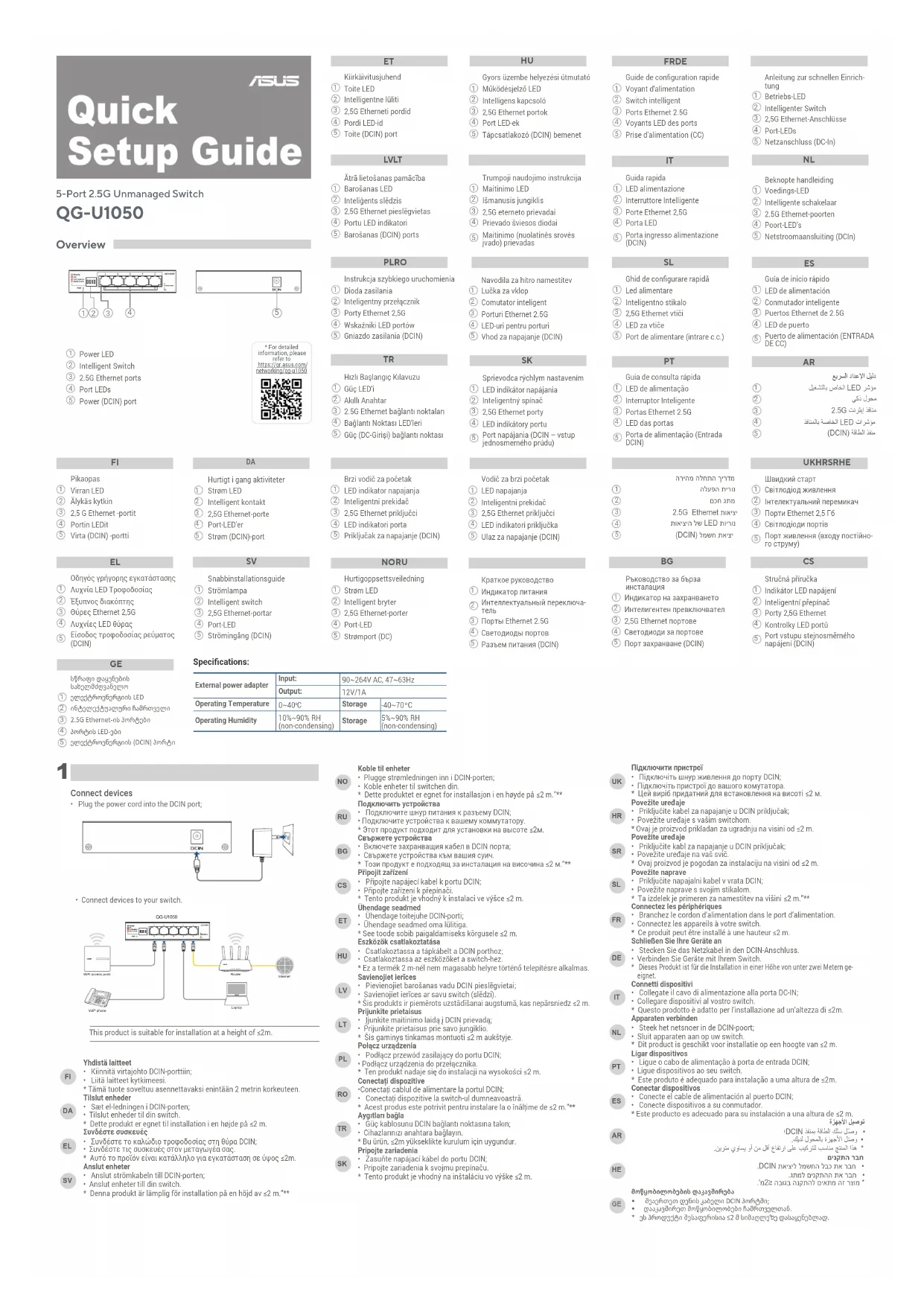

MODE D'EMPLOI QGU1050 ASUS

① Voyant d'alimentation

② Switch intelligent

④ Voyants LED des ports

⑤ Prise d'alimentation (CC)

IT

Guida rapida

① LED alimentazione

Connectez les périphériques

• Branchez le cordon d'alimentation dans le port d'alimentation.

- Connectez les appareils a votre switch.

- Ce produit peut être installé à une hauteur 52 m. Schließen Sie Ihre Geräte an

Voyant d'alimentation

Allume : Le switch est sous tension. Étaint : Le switch est était ou l'alin

Eteint : Le switch est éteint ou l'alimentation est anormale.

Clignotant : Boucle detectée

Voyant LED du port

Éteint : Les appareils sont déconnectés ou la liaison a échoué.

Vert : Connexion 2,5 Gb/s

Ambre : Connexion 10/100/1000 Mb/s

Clignotant : Les appareils sont connectés et des données sont transmises ou reçues. Lorsqu'une boucle est détectée, le voyant LED du port clignote rapidement.

DE

Betriebs-LED

Priorité : Les ports sont classés par ordre de priorité dans l'ordre suivant : Port 4 = Port 5 > Port 1 > Port 2 > Port 3.

EEE (Ethernet écoénergétique) : L'ÉEE permet d'économiser de l'énergie lorsqu'aucune donnée n'est transmise.

Isolation de port : Les ports 1 à 4 sont isolés les uns des autres et ne peuvent communiquer qu'avec le port 5 (le port de liaison montante).

Jonction statique : Les ports 4 et 5 peuvent être configurés pour former une jonction statique offrant une bande passante et une redondance.

optimisées pour des performances réseau améliorées.
