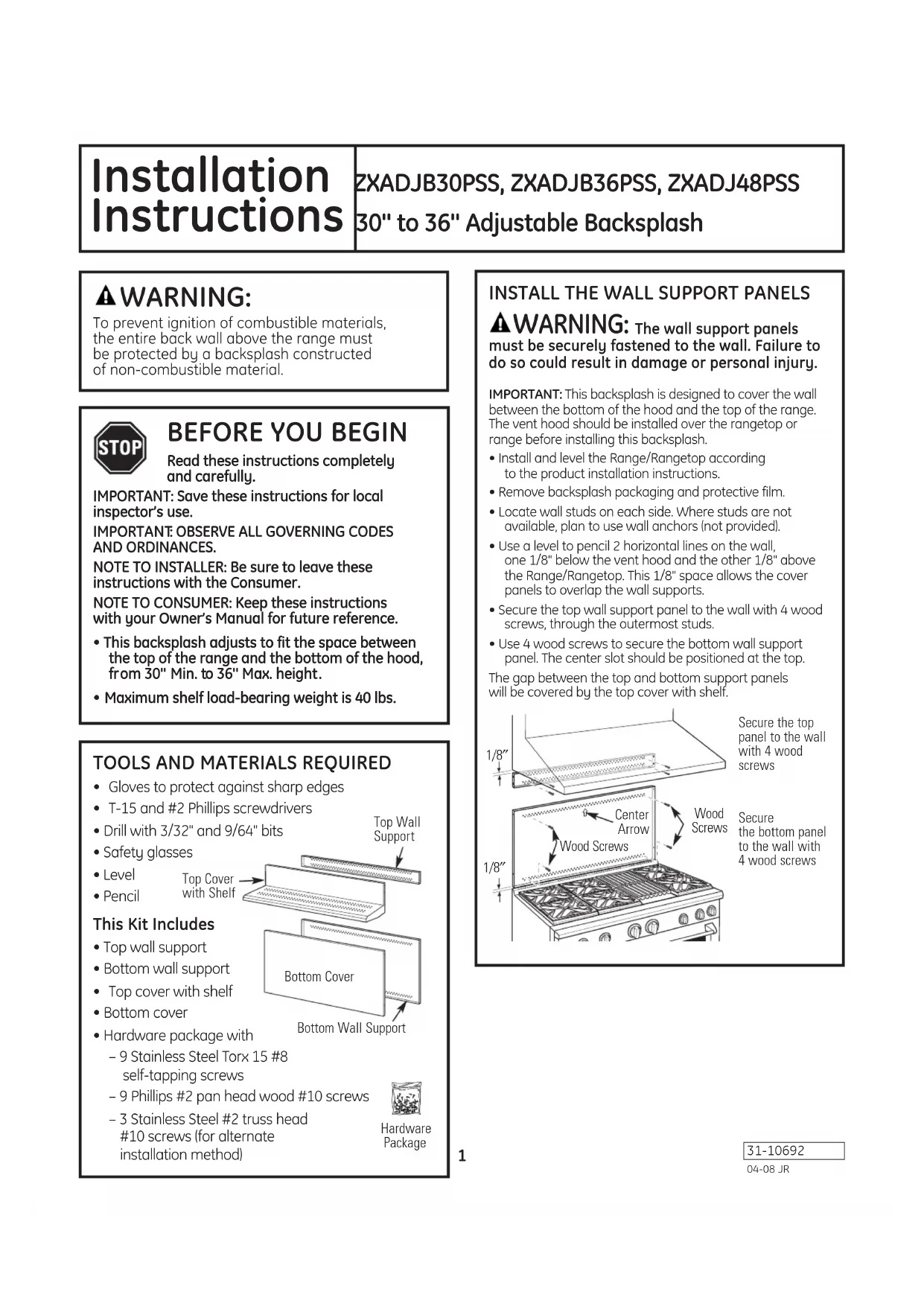

MODE D'EMPLOI ZXADJB30PSS Monogram
- Gants pour vous protéger des parties tranchantes
ournevis cruciforme 2 et T-15• Percez avec des forets 23 mm (3/32") et 35 mm (9/64")
- Crayon Ce Kit comprend
- Panneau de support mural• Panneau mur inférieur Top cover with shelf• Plaque inférieure• Sachet de matériel contenant– 9 tornillos auto-roscantes #8 Torx 15 de acero inoxidable– 9 tornillos de estrella #2 para madera de cabeza troncocónica #10 – 3 tornillos de cabeza segmentada #10 de acero inoxidable #2 (para un método de instalación alternativo)
Afin d’éviter que les matériaux inflammables ne prennentfeu, la totalité de la surface du mur se trouvant au-dessusde la cuisinière doit être protégée par un dosseret ignifuge.
Les panneauxde support mural doivent être correctement fixésau mur afin d'éviter toute blessure ou dommagematériel.IMPORTANT: Ce dosseret est conçu pour couvrir le murentre la partie supérieure de la cuisinière et la partieinférieure de la hotte. La hotte d’extraction doit être installéesur la table de cuisson ou de la cuisinière avant d’installer le dosseret.• Installez et ajustez la position de la table de cuisson/cuisinière conformément aux consignesd’installation.• Retirez l’emballage du dosseret et le film protecteur.• Localisez les poteaux muraux sur chaque côté. En l’absence de poteaux, utilisez plutôt des chevillesmurales (non fournies).• Utilisez un niveau pour tracer au crayon 2 lignes horizontales sur le mur, une à 1/8" sous la hotte d’extraction et l’autre à 1/8" au-dessus de la table de caisson/cuisinière. Cet espace de 1/8" fait que le panneaude recouvrement se superpose aux supports muraux.• Fixez le panneau mural supérieur au mur à l’aide de 4 vis à bois, à travers les poteaux externes.

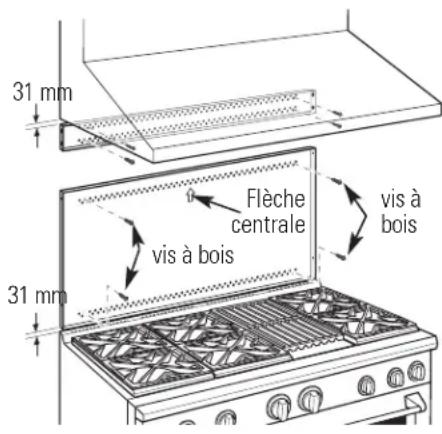

- Utilisez 4 vis à bois pour fixer support mural inférieur. La rainure centrale doit être placée en haut.L’espace séparant le panneau de support du bas de celui du haut sera comblé par la plaque supérieur avec étagère.31 mmFixez le panneausupérieur au muravec 4 vis à bois31 mmFixez le panneauinférieur au muravec 4 vis à boisFlèchecentralevis à boisvis à bois Support muralsupérieurPlaque supérieure avec étagèrePlaque inférieureSupport muralinférieur
761Dia65 Sachet de matériel
Lisez attentivement l’ensemble desconsignes.IMPORTANT: Conservez ces consignes, elles peuventvous être utiles pour toute inspection de votreinstallation.IMPORTANT: RESPECTEZ TOUTES LES NORMES AINSIQUE LES RECOMMANDATIONS PRÉCONISÉES PAR LES AUTORITÉS COMPÉTENTES.REMARQUE À L'ATTENTION DE L'INSTALLATEUR:Après intervention, assurez-vous d’avoir remis cesinstructions à l’utilisateur.REMARQUE À L'ATTENTION DE L’UTILISATEUR:Conservez ces instructions avec le manuel del’utilisateur pour toute consultation ultérieure.• Ce dosseret est conçu combler l’espace entre le haut de la cuisinière et le bas de la hotte, entreune hauteur maximale de 76 cm et 91 cm.• Le poids maximal de portance de l’étagère est de 18 kg.4
INSTALLEZ LES PANNEAUX

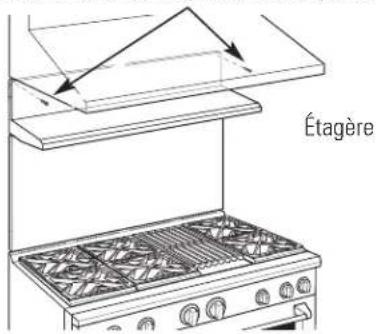

DE RECOUVREMENT (suite) MÉTHODE ALTERNATIVE : en cas d’obstruction de l’accès latéral
- Installez la plaque inférieure sur le support inférieur tout en vissant une vis de chaque côté.
- Maintenez la plaque supérieure en place tout en marquant les emplacements des vis, juste en dessous de l’étagère de support et sur la plaque inférieure.
- Retirez l’étagère et percez un trou de 0,35 cm (9/64") de diamètre dans les emplacements tracés au crayon.
- Montez la plaque supérieure sur le support supérieur et fixez la plaque à l’aide de vis dans les trous percés sur chaque côté.

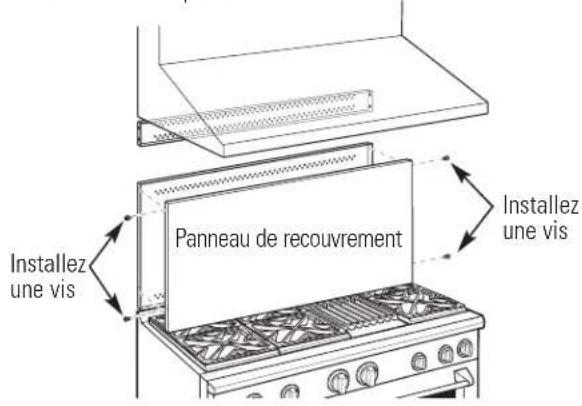

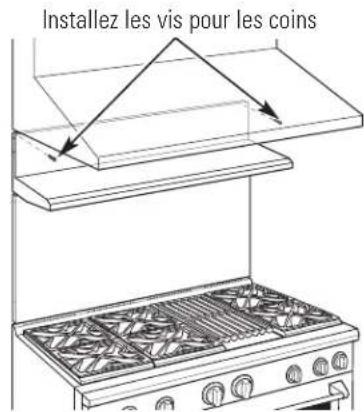

DE RECOUVREMENT Optez pour la méthode alternative si l’accès latéral est bloqué.
- Maintenez la plaque inférieure sur le support tout en vissant une vis (fournie) de chaque côté.
- Placez la plaque supérieure avec l’étagère en place sur le support mural supérieur. Si vous pouvez accéder aux deux côtés, fixez le panneau avec deux vis sur chaque côté.

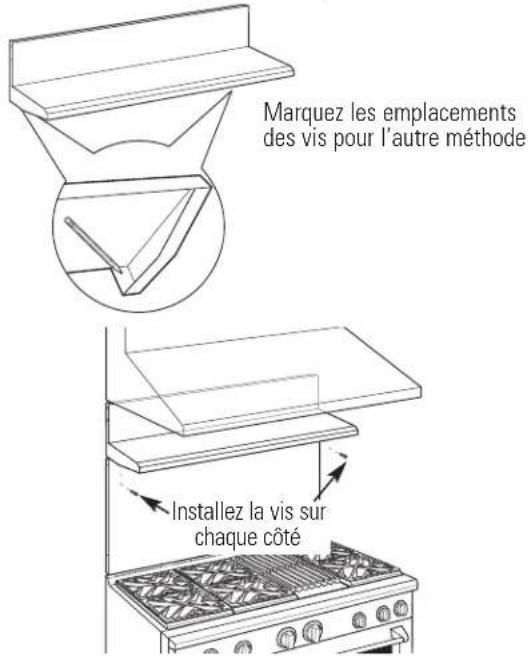

- Fixez la plaque supérieure avec l’étagère sur le support supérieur et fixez la plaque à l’aide de vis sur l’avant du panneau, sur les coins supérieurs. Utilisez une vis par côté. Étagère Installez une vis Panneau de recouvrement Installez une vis Marquez les emplacements des vis pour l’autre méthode Installez la vis sur le coin supérieur de chaque côté Installez la vis sur chaque côté Installez les vis pour les coins5 Instrucciones ZXADJB30PSS, ZXADJB36PSS, ZXADJ48PSS de instalación Salpicadero ajustable de 30" a 36" Soporte de paredsuperiorCubierta superior con estanteCubierta inferiorSoporte de pared inferior 761Dia65 Paquete de fer
our contact er le ser vice de dépannage Monogram le plus proche de chez vous, veuillez appeler le 1.800.444.1845. REMARQUE : la philosophie de General Electric fait la part belle à l’innovation. C’est pourquoi les matériaux, les caractéristiques et l’apparence extérieure peuvent faire l’objet de modifications sans préavis. NOTE: While performing installations described in this book, safety glasses or goggles should be worn. For Monogram
