Type de produit	Écran tactile de salle de réunion
Marque	Yealink
Modèle	RoomPanel E2 Plus
Alimentation	PoE (IEEE 802.3af) ou adaptateur secteur (DC)
Connexion réseau	Ethernet (câble non fourni) et Wi-Fi intégré
Capteur	Capteur de lumière et de présence
Réinitialisation	Touche de réinitialisation en bas de l'appareil
Angle d'installation	Supports muraux 0° ou 20° inclus
Montage sur verre	Possible avec bande 3M (incluse) et support spécifique
Nettoyage	Nettoyer la surface en verre avant collage ; appuyer fermement la bande 3M
Accessoires inclus	Supports de montage, bande 3M, autocollant de repérage
Fonctions principales	Affichage d'informations de salle, réservation, intégration visioconférence
Entretien	Essuyer avec un chiffon doux et sec ; éviter produits abrasifs
Sécurité	Verrou attaché en bas de l'appareil
Garantie	Consulter la notice pour les détails

FOIRE AUX QUESTIONS - RoomPanel E2 Plus Yealink

Comment installer l'écran tactile RoomPanel E2 Plus ?

Choisissez l'angle d'installation (0° ou 20°) et fixez le support mural au mur en béton ou sur une paroi en verre à l'aide de la bande 3M fournie. Pour une paroi en verre, nettoyez la surface, collez la bande 3M, attendez 1 heure, puis installez l'appareil.

Comment connecter l'appareil au réseau ?

L'appareil prend en charge le réseau sans fil. Vous pouvez également connecter un câble Ethernet (non fourni) pour l'alimentation PoE et Internet, ou utiliser un adaptateur secteur (DC) séparé.

Comment réinitialiser l'écran tactile ?

Localisez la touche de réinitialisation en bas de l'appareil. Appuyez dessus avec un objet fin (comme un trombone) pendant quelques secondes jusqu'à ce que l'écran s'éteigne.

Quels sont les modes d'alimentation disponibles ?

L'appareil peut être alimenté via PoE (conforme IEEE 802.3af) à l'aide d'un câble Ethernet, ou via un adaptateur secteur DC (non inclus). Les deux modes fournissent l'alimentation et la connexion réseau.

Comment nettoyer la surface de l'écran ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Évitez les produits chimiques abrasifs. Si vous utilisez une bande 3M pour le montage, nettoyez soigneusement la surface en verre avant de la coller.

Le câble Ethernet est-il fourni ?

Non, le câble Ethernet n'est pas fourni. Vous devez utiliser votre propre câble pour la connexion réseau et l'alimentation PoE.

Puis-je monter l'appareil sur une paroi en verre ?

Oui, un support de montage sur paroi en verre est disponible. Utilisez la bande 3M fournie : nettoyez la surface, collez la bande, attendez 1 heure, puis installez l'appareil.

Quelle est la fonction du capteur de lumière/de personnes ?

Le capteur détecte la présence de personnes et ajuste la luminosité de l'écran en conséquence, pour économiser de l'énergie et améliorer l'expérience utilisateur.

Comment utiliser l'appareil avec un système de visioconférence ?

L'écran tactile est conçu pour s'intégrer aux systèmes de visioconférence Yealink. Il affiche les informations de salle et permet de réserver des salles directement depuis l'écran.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI RoomPanel E2 Plus Yealink

0° Mount Bracket
20° HalterungSupport à 20° | Soporte de 20° 0° Halterung | Support à 0° | Soporte de 0°

FR: L'appareil forme un angle de 20° avec le mur après l'installation.

Pfostenhalterung | Support de montage sur meneau | Soporte de montaje de parteluz

FR: Meneaux pour montage sur des parois en verre.

FR: L'appareil forme un angle de 0° avec le mur après l'installation.

FR: Pour coller l'appareil à une paroi en verre.

FR: Fixés de l'autre côté de la paroi en verre pour des raisons esthétiques.

FR: Déterminent la position d'installation pour la maintenir de niveau.

FR: Pour une installation sur des murs en béton.

FR: Le verrou est attaché au bas de l'appareil.

FR: Pour une installation sur des murs en béton.

FR: Fixer le support métallique et le support mural.

Touche de réinitialisation

Tecla de reinicio

Capteur de lumière/de personnes

FR: Fixez l'autocollant de repérage pour localiser la position d'installation.

FR: Référez-vous au support à 0° comme exemple.

FR: La méthode D nécessite de connecter d'abord le câble et d'installer le support ensuite.

Glaswandmontage | Montage sur paroi de verre | Montaje en pared de cristal

1. Clean the glass surface before gluing the 3M tape.
2. Press the 3M tape firmly, ensuring it is securely stuck to the glass.

3. Wait 1 hour after gluing the mounting bracket and install the RoomPanel Plus E2 next.

4. Reinigen Sie die Glasoberfläche, bevor Sie das 3M-Klebeband anbringen.

5. Drücken Sie das 3M-Klebeband fest an und vergewissern Sie sich, dass es sicher auf dem Glas haftet.

6. Warten Sie nach dem Aufkleben der Halterung 1 Stunde und montieren Sie dann das RoomPanel Plus E2.

7. Nettoyez la surface en verre avant de coller la bande 3M.

8. Appuyez fermement sur la bande 3M, en vous assurant qu'elle est bien collée au verre.

9. Attendez 1 heure après avoir collé le support de fixation, puis installez le RoomPanel Plus E2.

10. Limpie la superficie de cristal antes de pegar la cinta 3M.

11. Presione la cinta 3M con firmeza, asegurándose de que esté bien pegada al cristal.
12. Espere 1 hora después de pegar el soporte de montaje e instale RoomPanel Plus E2 a continuación.

FR: Fixez l'autocollant de repérage pour localiser la position d'installation.

FR: Référez-vous au support à 20° comme exemple.

FR: Fixez l'autocollant de l'autre côté de la paroi en verre pour en préserver l'esthétique (facultatif).

FR: Référez-vous au support à 0° comme exemple.

Mettre l'instrument de niveau non fourni

DC Stromversorgung | Option Alimentation secteur | Opción de energía

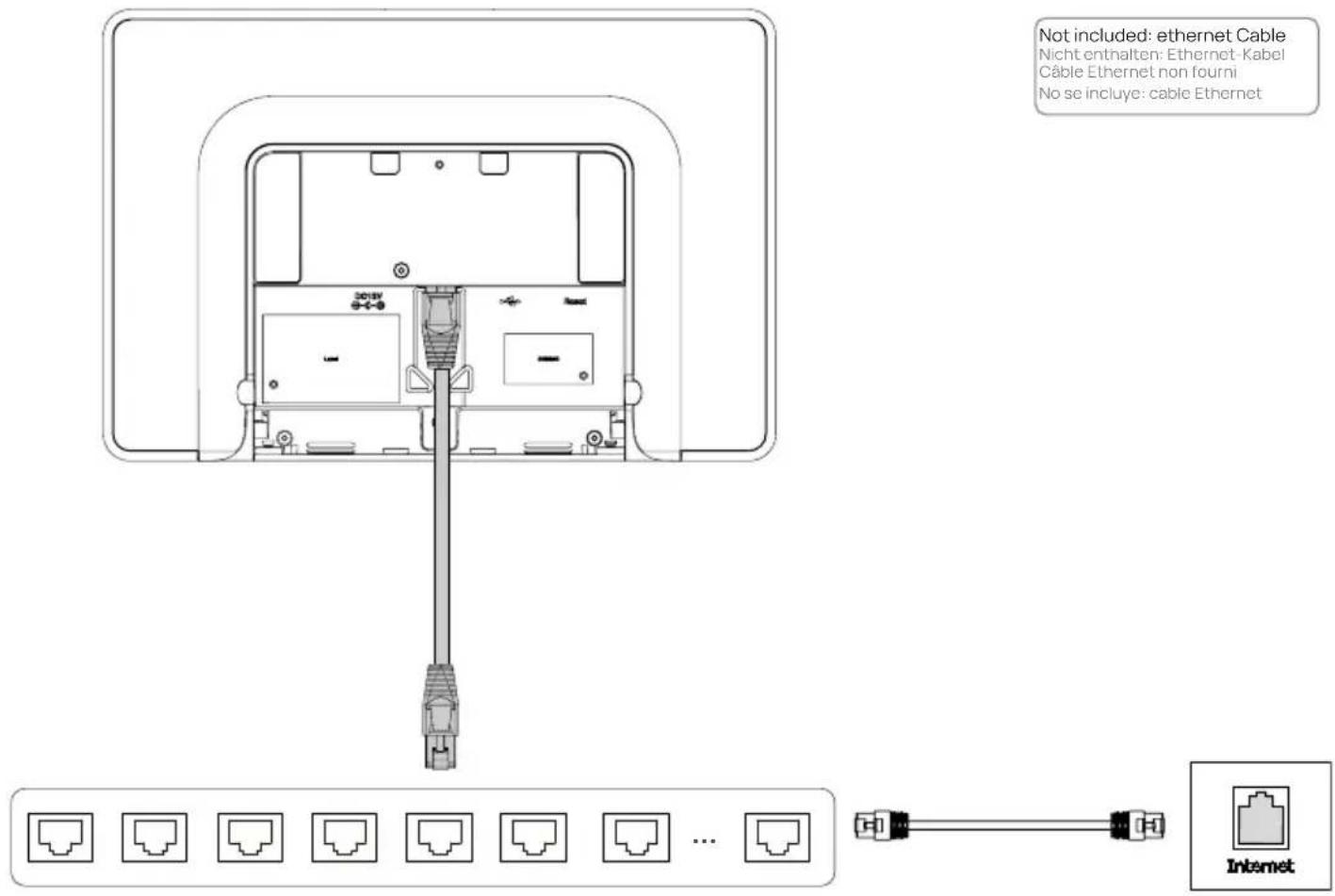

IEEE 802.3af compliant PoE Hub/Switch
PoE Netzwerk-Switch
Hub/Interrupteur PoE conforme à la norme IEEE 802.3af
Hub/Switch PoE conforme a IEEE 802.3af

• The device supports the wireless network.
• You can also connect the power cable and network cable to supply power and internet.
  • Das Gerät unterstützt Drahtlosnetzwerke.
• Sie können auch das Stromkabel und das Netzwerkkabel anschließen, um das Gerät mit Strom und Internet zu versorgen.
  • L'appareil prend en charge le réseau sans fil.
• Vous pouvez également brancher le câble d'alimentation et le câble réseau pour fournir l'alimentation et Internet.
• El dispositivo es compatible con la red inalámbrica.
• También puede conectar el cable de alimentación y el cable de red para suministrar energía y conexión a Internet.
