Type de produit	Enceinte centrale (canal central)
Marque	Monitor Audio
Modèle	Radius 200 3G
Réponse en fréquence	60 Hz - 35 kHz
Sensibilité	86 dB (1W@1M)
Impédance nominale	6 Ohms
Puissance admissible (RMS)	100 W (simple et système)
Amplificateur recommandé	40 - 150 W
SPL maximum	105 dBA
Alignement de la basse	Bass-reflex (évent arrière)
Composition des haut-parleurs	2 boomers coniques C-CAM de 4", 1 tweeter à dôme doré C-CAM de 25 mm
Dimensions (H x L x P)	125 x 330 x 140 mm (sans grille), 125 x 330 x 164 mm (avec grille)
Poids	3,6 kg
Montage mural	Non conçu pour fixation murale
Placement recommandé	Sur étagère ou meuble, près de l'écran
Protection thermique	Dispositif de protection intégré
Accessoires fournis	Pieds en caoutchouc auto-adhésifs
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité ; éteindre la source en cas de surchauffe
Pièces détachées et réparabilité	Contacter le service après-vente Monitor Audio
Informations générales	Fabriqué en Angleterre ; garantie : consulter le revendeur

FOIRE AUX QUESTIONS - Radius 200 3G MONITOR AUDIO

Où placer le Radius 200 dans une installation home cinéma ?

Le Radius 200 est une enceinte centrale conçue pour être placée sur une étagère ou un meuble, juste au-dessus ou en dessous de l'écran de télévision, aussi près que possible de celui-ci. Le tweeter doit être orienté directement vers l'oreille de l'auditeur.

Puis-je fixer le Radius 200 au mur ?

Non, le Radius 200 n'est pas conçu pour un montage mural. Il doit être placé sur une surface stable comme une étagère ou un meuble.

Quels sont les amplificateurs recommandés pour le Radius 200 ?

Un amplificateur d'une puissance comprise entre 40 et 150 W RMS est recommandé pour des performances optimales.

Le Radius 200 possède-t-il une protection thermique ?

Oui, l'enceinte intègre un dispositif de protection thermique qui protège les haut-parleurs. En cas de surchauffe, les haut-parleurs peuvent cesser de fonctionner ; éteignez la source pendant environ 10 minutes puis réessayez.

Quelle est l'impédance du Radius 200 ?

L'impédance nominale est de 6 Ohms.

Quels sont les haut-parleurs utilisés dans le Radius 200 ?

Il est équipé de deux boomers coniques C-CAM de 4 pouces et d'un tweeter à dôme doré C-CAM de 25 mm.

Quelle est la sensibilité du Radius 200 ?

La sensibilité est de 86 dB (1W@1M).

Comment nettoyer mon enceinte Radius 200 ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques ou abrasifs.

Le Radius 200 est-il livré avec des accessoires ?

Oui, des pieds en caoutchouc auto-adhésifs sont fournis pour éviter les mouvements dus aux vibrations.

Quelles sont les dimensions du Radius 200 ?

Dimensions du boîtier (H x L x P) : 125 x 330 x 140 mm ; avec grille : 125 x 330 x 164 mm.

MODE D'EMPLOI Radius 200 3G MONITOR AUDIO

Manuel de l'utilisateur

Table des matières

Table des matières 11

Introduction 12

Installation et positionnement 12

Radius One 12

Radius 200 12

Positionnement : haut-parleurs frontaux 13

Positionnement : haut-parleurs centraux 13

Placement optimal des haut-parleurs 14

Fixer le Radius 225 / Radius One à un mur 15

Pieds et pointes du Radius 270_16

Spécifications 17

Informations utilisateur 18

Félicitations et merci de votre achat des haut-parleurs de la série Radius. Nous avons la certitude qu'ils vous offriront des années de divertissement et de plaisir car nous n'avons utilisé que des composants de haute qualité sur l'ensemble du produit.

Veuillez lire ce manuel de l'utilisateur attentivement car il contient des informations importantes sur les procédures de positionnement et de configuration. Pour plus d'informations avancées, veuillez consulter notre site Web : www.monitoraudio.com

Le Radius 45 incorpore un dispositif de protection thermique qui permet de protéger l'unité de lecture et le tweeter de dégâts permanents. Si les haut-parleurs cessent de fonctionner après une longue période de lecture, éteignez la source pendant environ 10 minutes puis réessayez.

Installation et positionnement

Même si vous avez déjà réfléchi à la position et à la pertinence du produit avant l'achat de ces haut-parleurs, cette section vous guidera pour obtenir une configuration et un positionnement optimaux (une illustration est fournie en page 4 pour vous aider pour le positionnement). Pour des instructions sur l'installation du Radius 225 ou du Radius One sur un mur, reportez-vous à la page 5. Le Radius One propose des éléments de fixation avec un support mural Sanus.

REMARQUE : Le Radius 45 et le Radius 90 peuvent être fixés à un mur avec notre support de haut-parleur universel vendu séparément. Le Radius 200 n'est pas conçu pour être monté sur un mur.

Des pieds en caoutchouc auto-adhésif sont fournis pour éviter les mouvements causés par les vibrations lorsque les haut-parleurs de la série Radius sont sur une table / un support d'équipement. Le Radius 270 est fourni avec des pieds en caoutchouc montés sur le socle pour une utilisation sur les sols durs. Vous trouverez plus de détails à ce sujet en page 10.

Radius One

Le Radius One peut être placé juste en dessous ou juste au-dessus de votre TV / l'écran de votre projecteur. Il peut être monté sur un mur avec le support fourni (voir page 5) ou avec le support de haut-parleur Sanus VMA202 Soundbar, voir www.sanus.com pour plus de détails.

Radius 200

Le Radius 200 est la première enceinte centrale dédiée de la série, et est conçu pour être placé sur une étagère ou un meuble.

Positionnement : haut-parleurs frontaux

Le canal central doit être le premier haut-parleur positionné dans une salle de cinéma maison, de sorte à ce que le tweeter soit orienté directement vers l'oreille de l'auditeur. La tâche du canal central est d'ancrer à l'écran les dialogues et autres sons à l'écran. Souvent, jusqu'à 60 % de la bande sonore d'un film provient du canal central.

Le canal central peut être placé soit au-dessus, soit en dessous de l'écran de télévision, et aussi près que possible de celui-ci. S'il est placé sur un meuble ou sur le dessus de la TV, assurez-vous que le bord avant est aligné avec le bord avant de la TV ou du meuble. Quand cela est possible, la hauteur du tweeter des canaux centraux doit être proche de la hauteur du tweeter des haut-parleurs frontaux : à moins de 600 mm idéalement.

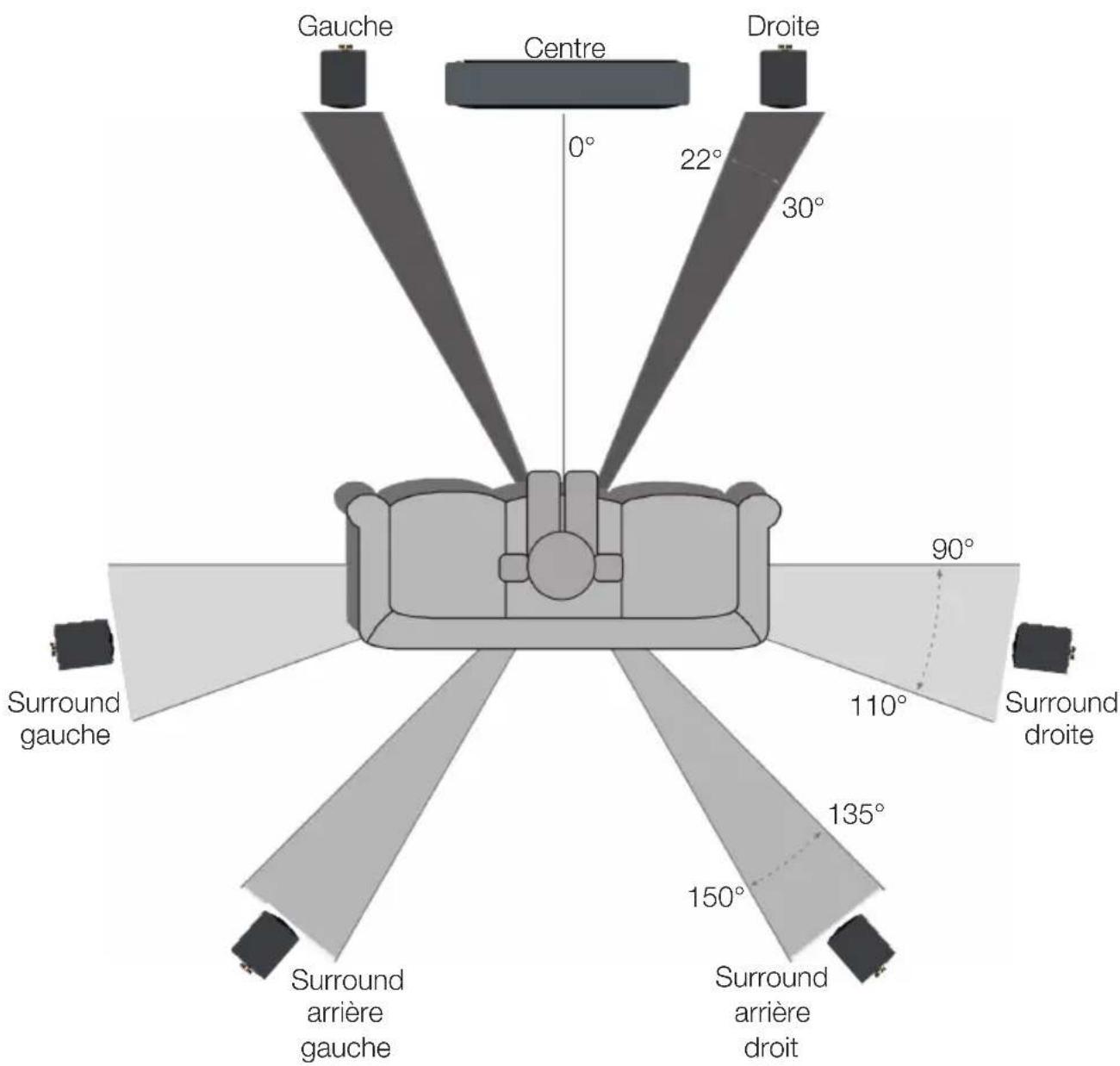

Lorsque vous placez les haut-parleurs Radius sur le mur autour d'un écran plasma ou LCD, les haut-parleurs gauche et droite doivent être entre 22 et 30 SDgr à gauche et à droite de la position assise, avec les tweeters approximativement au niveau de l'oreille.

Positionnement : haut-parleurs centraux

Idéalement, la paire principale de haut-parleurs centraux doit être placée à gauche et à droite de la position d'écoute : soit au même niveau, soit juste derrière (90 - 110 SDgr). Si vous utilisez un système de canaux 6.1 ou 7.1 avec plus de deux haut-parleurs centraux, ou si le placement latéral n'est pas disponible dans un système de canaux 5.1, considérez un placement derrière la position d'écoute, en faisant face à la salle (135 - 150 SDgr).

Les haut-parleurs centraux doivent être placés suffisamment haut pour que les haut-parleurs n'émettent pas de son directement au niveau des oreilles lorsque vous vous asseyez : une règle générale est de les placer au niveau des oreilles lorsque vous vous tenez debout, pour éviter de suralimenter les haut-parleurs frontaux.

Si les haut-parleurs centraux sont montés sur des supports sur les murs latéraux, essayez de les orienter dans cette direction.

Le placement idéal des haut-parleurs centraux pour le cinéma maison ne l'est pas forcément pour l'écoute de musique à canaux multiples, qui requiert idéalement un montage du système sonore bien ajusté à l'arrière. Si les deux types d'écoute sont importants, choisissez un compromis entre les deux pour le positionnement.

Placement optimal des haut-parleurs

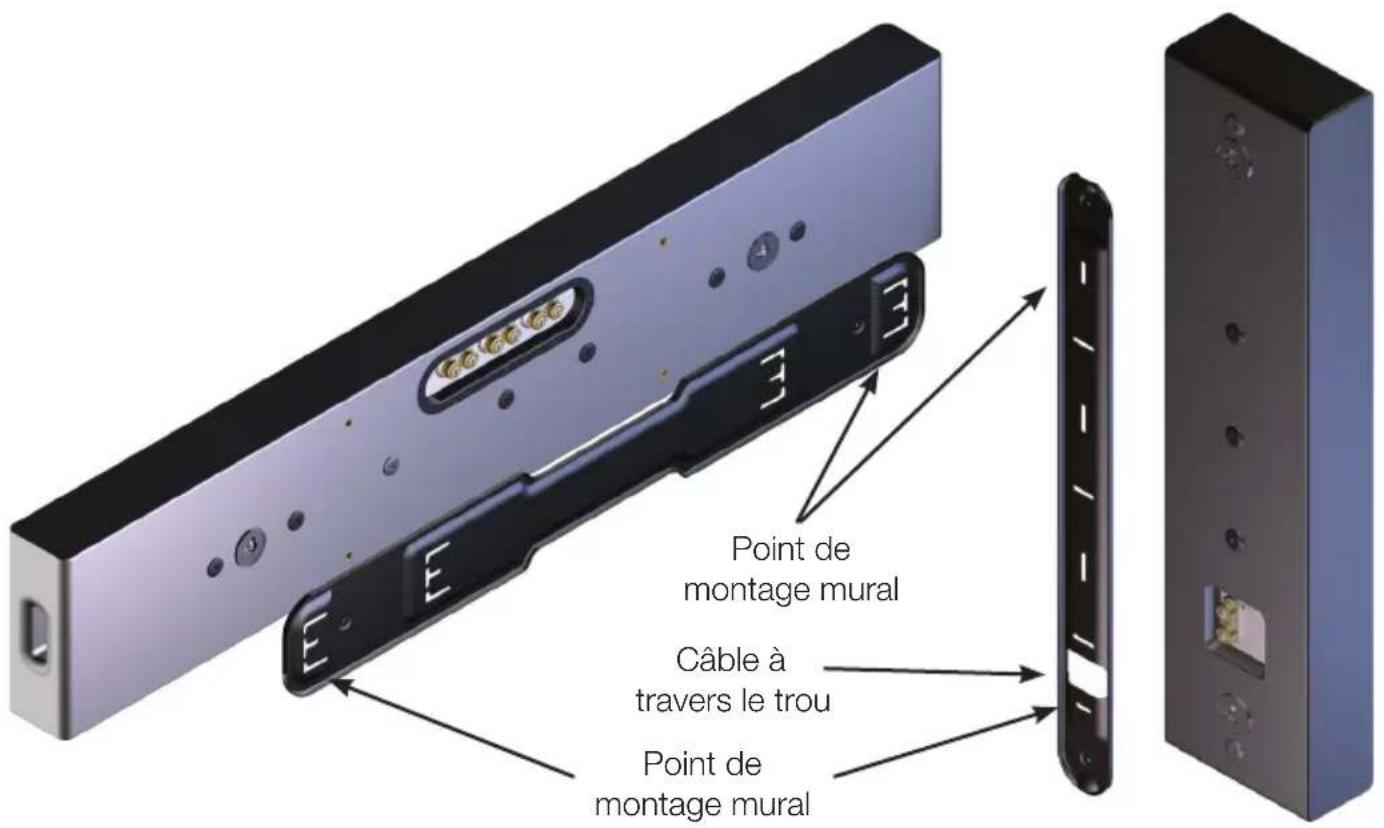

Fixer le Radius 225 / Radius One à un mur

Points supplémentaires à garder en tête

• Lorsque vous utilisez la plaque de fixation murale, le haut-parleur s'abaissera de 7,5 mm en raison du trou de la fixation.
• Des modèles sont fournis avec les produits pour vous aider à les fixer.
• Pour pivoter le badge de la grille du Radius 225, appliquez simplement de la force avec votre pouce/doigt et faites-le tourner.
• Ne laissez pas plus de 100 mm (4 pouces) de câble dépasser du mur. Tout câble dépassant doit être enroulé autour du panneau du terminal.
  • Voir le modèle pour le placement suggéré pour les pieds en caoutchouc.

Pieds et pointes du Radius 270

Le Radius 270 est fourni préinstallé avec des pieds en caoutchouc pour une utilisation sur des sols durs ou quand des pointes sont inappropriées.

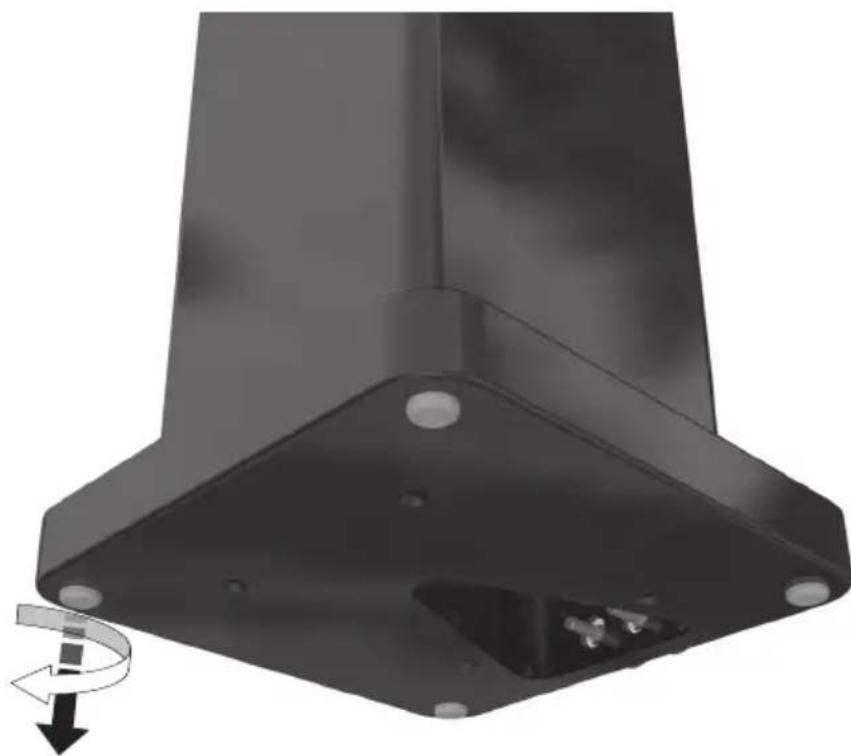

Si vous utilisez des pointes, retirez d'abord les pieds en caoutchouc en les faisant pivoter et en les faisant sortir simultanément pour révéler les inserts filetés.

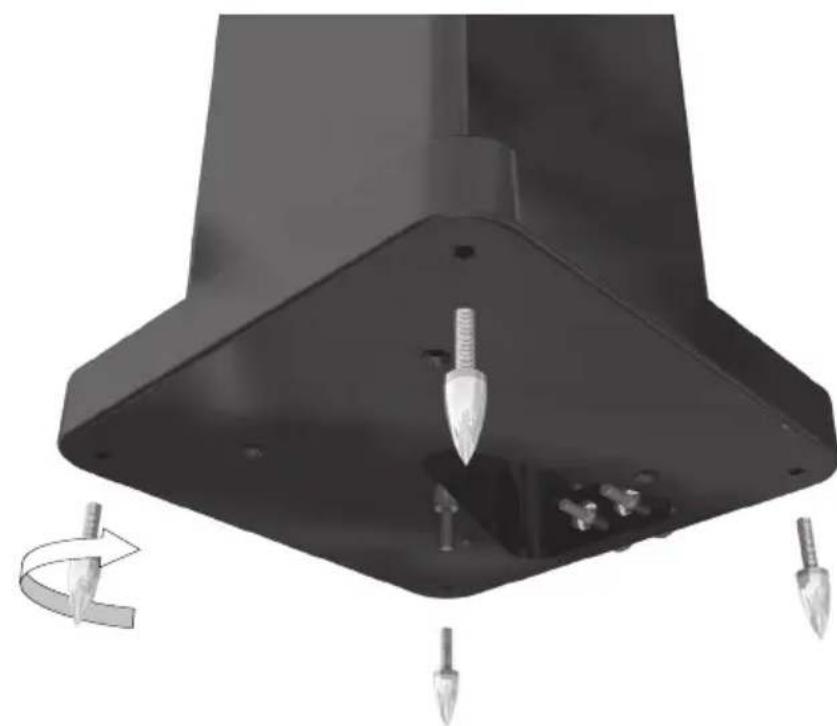

Prenez les pointes et faites- les tourner dans le sens des aiguilles d'une montre dans le socle. Vérifiez qu'elles sont bien insérées, relevez le boîtier et installez-le à son emplacement final. Pour ajuster le niveau, réglez les pointes en conséquence avant de finalement serrer l'écrou de verrouillage moleté pour maintenir les pointes dans cette position.

Modèle Radius 45	Radius 90 Radius 200 Radius 225 Radius 270 Radius One
Réponse en fréquence	120 Hz - 20 KHz 80 Hz	-35 KHz 60 Hz - 35 KHz 80 Hz - 35 KHz 50 Hz - 35 KHz 90 Hz - 35 KHz
Sensibilité (1W@1M)	87 dB 83 dB 86 dB 87 dB 87 dB
Impédance nominale	8 Ohms 8 Ohms 6 Ohms 6 Ohms 6 Ohms
Gestion d'alimentation simple (RMS)	25 W 75 W 100 W 100 W 100 W 75 W
Gestion d'alimentation système (RMS)	50 W 100 W 100 W 150 W 150 W 100 W
Conditions conseillées pour l'amplificateur	15-50 W	30-100 W	40-150 W	40-150 W	40-150 W	30-100 W
SPL maximum (dBA)	101	105	105	108	108	108
Alignement de la basse	Boîtier scellé	Bass-reflex porté vers l'arrière	Bass-reflex porté vers l'arrière	Bass-reflex porté vers l'avant	Bass-reflex porté vers l'avant et l'arrière	C : Bass-reflex porté vers l'avantG/D : Bass-reflex porté sur les côtés
Complément d'unité d'entraînement	Haut-parleur de graves à cône 1 x 3" MMP2Tweeter à dôme doré 1 x 20 mm C-CAM	Haut-parleur de graves à cône 1 x 4" C-CAMTweeter à dôme doré 1 x 25 mm C-CAM	Haut-parleur de graves à cône 2 x 4" C-CAMTweeter à dôme doré 1 x 25 mm C-CAM	Haut-parleur de graves à cône 2 x 4" C-CAMTweeter à dôme doré 1 x 25 mm C-CAM	Haut-parleur de graves à cône 2 x 4" C-CAMTweeter à dôme doré 1 x 25 mm C-CAM
Dimensions du boîtier (H x L x P)	100 x 100 x 100 mm(3 ^15/16 x 3 ^15/16 x 3 ^15/16* )	198 x 125 x 140 mm(7 ^13/16 x 4 ^15/16 x 5 ^1/2 pouces)	125 x 330 x 140 mm(4 ^15/18 x 13 x 5 ^1/2 pouces)	610 x 140 x 67 mm(24 x 5 ^1/2 x 2 ^5/8 pouces)	1 000 x 177 x 208 mm(39 ^3/8 x 6 ^15/16 x 8 ^3/16 pouces)(Socle intégré sans pointes)	175 x 980 x 67 mm(6 ^7/8 x 38 ^9/16 x 2 ^5/8 pouces)
Dimensions externes de la grille et des terminaux intégrés. (H x L x P)	100 x 100 x 124 mm(3 ^15/16 x 3 ^15/16 x 4 ^7/8 pouces)	198 x 125 x 165 mm(7 ^13/16 x 4 ^15/16 x 6 ^1/2 pouces)	125 x 330 x 164 mm(4 ^15/16 x 13 x 6 ^7/16 pouces)	610 x 140 x 77 mm(24 x 5 ^1/2 x 3 ^1/16 pouces)	1025 x 177 x 208 mm(40 ^3/8 x 6 ^15/16 x 8 ^3/16 pouces)(Socle intégré avec pointes)	175 x 980 x 79 mm(6 ^7/8 x 38 ^9/16 x 3 ^1/8 pouces)
Dimensions externes du support de la grille. (H x L x P)	100 x 100 x 162 mm(3 ^15/16 x 3 ^15/16 x 6 ^3/8 pouces)	198 x 125 x 203 mm(7 ^13/16 x 4 ^15/16 x 8 pouces)	N/D	610 x 140 x 84 mm(24 x 5 ^1/2 x 3 ^5/16 pouces)	N/D	175 x 980 x 84 mm(6 ^7/8 x 38 ^9/16 x 3 ^5/16 pouces)
Poids (pour chaque) Kg ( lb)	1 Kg (2 lb 4 oz)	2.,1 Kg (4lb 10oz)	3,6 Kg (7lb 14oz)	4,2 Kg (9 lb 4 oz)	9,9 Kg (21 lb 12 oz)	7,4 Kg (16 lb 4 oz)

Informations utilisateur

Détails du produit

Modèle ......

Numéro de série du produit ....

Date d'achat ....

Informations du revendeur

Nom du revendeur ....

Adresse ....

Adresse e-mail ....

Monitor Audio se réserve le droit de modifier les spécifications sans notification préalable.
