OCEACM6060W8 - Cuisinière OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière mixte gaz/électrique
Marque	OCEANIC
Modèle	OCEACM6060W8
Pays de destination	France
Catégorie gaz	II 2E+3+
Type de gaz et pression	G20/25 (20-25 mbar) ou G30/G31 (28-30/37 mbar)
Poids net	34,8 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance totale gaz	5,35 kW (G20) / 5,2 kW (G30/G31)
Puissance totale électrique	2,965 kW (plaque + four)
Brûleurs gaz	3 brûleurs : rapide (2,80 kW), semi-rapide (1,60 kW), auxiliaire (0,95 kW)
Plaque électrique	1 foyer en fonte, diamètre 14,5 cm, 1000 W
Four	Électrique, volume 65 L, classe A, consommation 0,79 kWh (convection naturelle)
Fonctions four	Convection naturelle, résistance inférieure, résistance supérieure, grill
Plage de température du four	50 °C à 240 °C
Éclairage du four	Lampe 15 W remplaçable
Sécurité	Dispositif de sécurité flamme sur les brûleurs, arrêt automatique en cas d'extinction
Nettoyage et entretien	Porte du four démontable ; nettoyage à l'eau savonneuse, pas de produits abrasifs
Pièces détachées et réparabilité	Injecteurs et lampe remplaçables ; intervention par un technicien qualifié recommandée
Informations générales	Usage domestique uniquement ; installation par un professionnel ; fixation murale obligatoire (chaînes de sécurité fournies)

FOIRE AUX QUESTIONS - OCEACM6060W8 OCEANIC

Comment allumer un brûleur gaz ?

Appuyez et tournez la manette du brûleur sur la position grande flamme, puis appuyez simultanément sur le bouton d'allumage électrique. Maintenez la manette enfoncée pendant 15 secondes après allumage avant de la relâcher. En cas de panne électrique, utilisez un allume-feu ou une allumette.

Que faire si un brûleur ne s'allume pas ?

Mettez la manette sur la position arrêt (●), attendez quelques minutes, puis réessayez. Vérifiez que le gaz est ouvert et que le bouton d'allumage fonctionne. Si le problème persiste, contactez un technicien qualifié.

Comment utiliser le four électrique ?

Tournez la manette sélecteur sur la fonction souhaitée (convection naturelle, résistance supérieure, inférieure ou grill) et réglez le thermostat à la température désirée. Le voyant s'allume et s'éteint lorsque la température est atteinte. Préchauffez 10-15 minutes avant d'enfourner.

Comment nettoyer la cuisinière ?

Débranchez l'appareil et laissez refroidir. Utilisez de l'eau savonneuse tiède et un chiffon doux. N'utilisez jamais de produits abrasifs ou de grattoirs métalliques sur la porte en verre. La porte du four peut être démontée pour faciliter le nettoyage.

Comment changer la lampe du four ?

Débranchez l'appareil. Retirez le verre de protection, dévissez la lampe défectueuse (15 W) et remplacez-la par une neuve. Remontez le verre et rebranchez. Si la panne persiste, contactez le service après-vente.

Que faire en cas de panne électrique ?

Vérifiez d'abord la prise avec un autre appareil, puis le compteur et le fusible. Si tout est correct, contactez le service après-vente en indiquant la référence de l'appareil (sur la plaque signalétique). Seul un technicien qualifié doit réparer l'appareil.

Comment changer les injecteurs pour un autre type de gaz ?

Cette opération doit être réalisée par un technicien qualifié. Débranchez l'appareil, dévissez les injecteurs et remplacez-les par ceux correspondant au nouveau gaz (voir tableau des concordances dans la notice). Collez l'étiquette fournie pour indiquer le changement.

Quels diamètres de casseroles utiliser sur les brûleurs ?

Brûleur rapide : 22 à 28 cm, semi-rapide : 14 à 22 cm, auxiliaire : 10 à 14 cm. Utilisez des casseroles à fond plat et assurez-vous que la flamme ne dépasse pas le fond.

Comment régler la flamme au ralenti ?

Opération réservée à un professionnel. Retirez la manette, allumez le brûleur en position ralenti, puis ajustez la vis de ralenti avec un tournevis fin. Testez en passant rapidement de maxi à mini : la flamme ne doit pas s'éteindre.

Quelles précautions de sécurité respecter ?

L'appareil doit être installé par un professionnel et fixé au mur avec les chaînes de sécurité fournies. Ne jamais utiliser de flamme pour vérifier l'étanchéité du gaz. Tenir les enfants à distance, ne pas laisser d'objets inflammables sur la table de cuisson, et ne jamais éteindre un feu de graisse avec de l'eau.

MODE D'EMPLOI OCEACM6060W8 OCEANIC

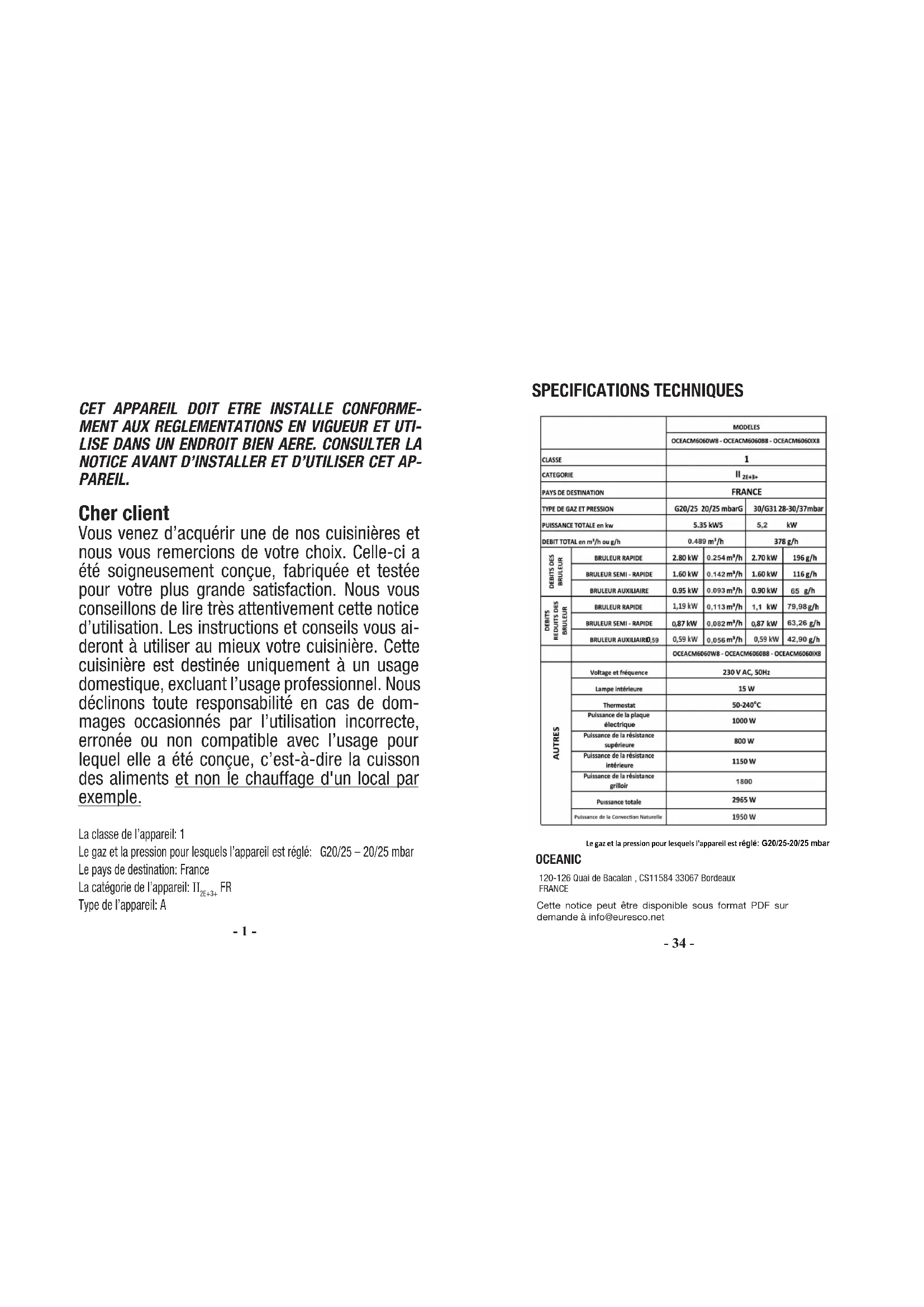

CUISINIERE Notice d 'installation et d'utilisation

Vouss venez d'acquerir une de nos cuisinières et nous vous remercions de votrechioix. Celle-ci a ete soigneusement concue, fabriquee et testee pour votre plus grande satisfaction. Nous vous conseillons de dire tres attentivement cette notice d'utilisation. Les instructions et conseils vous aidont a utiliser au moins votre cuisiniere. Cette cuisiniere est destinée uniquement a un usage domestique, excluant l'usage professionnel. Nous declinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, errone ou non compatible avec l'usage pour lequel elle a ete concue, c'est-à-dire la cuisson des alimentes et non le chauffage d'un local par exemple.

La classe de I'appareil: 1

Le gaz et la pression pour lesquels l'appareil est regle: G20/25 - 20/25 mbar

Le pays de destination: France

La catégorie de I'appareil: II_2E + 3 FR

Type de I'appareil: A

SPECIFICATIONS TECHNIQUES

		MODELES
		OCEACM6060W8 - OCEACM6060BB - OCEACM6060IX3
CLASSE		1
CATEGORIE		II 2E+3+
PAYS DE DESTINATION		FRANCE
TYPE DE GAZ ET PRESSION		G20/25 20/25 mbarG		30/G31 28-30/37mbar
PUISSANCE TOTALE en kw		5,35 kW5		5,2 kW
DEBIT TOTAL en m3/h ou g/h		0,489 m3/h		378 g/h
DERIVATS DES BRULEUR	BRULEUR RAPIDE	2,80 kW	0,254 m3/h	2,70 kW	196 g/h
	BRULEUR SEMI - RAPIDE	1,60 kW	0,142 m3/h	1,60 kW	116 g/h
	BRULEUR AUXILIaire	0,95 kW	0,093 m3/h	0,90 kW	65 g/h
DERIVATS REDUITS DES BRULEUR	BRULEUR RAPIDE	1,19 kW	0,113 m3/h	1,1 kW	79,98 g/h
	BRULEUR SEMI - RAPIDE	0,87 kW	0,082 m3/h	0,87 kW	63,26 g/h
	BRULEUR AUXILIAIRD59	0,59 kW	0,056 m3/h	0,59 kW	42,90 g/h
		OCEACM6060W8 - OCEACM606088 - OCEACM6060X8
AUTRES	Voltage et fréquence	230 V AC, 50Hz
	Lampe intérieure	15 W
	Thermostat	50-240°C
	Puissance de la plaque électricale	1000 W
	Puissance de la résistance supérieure	800 W
	Puissance de la résistance intérieure	1150 W
	Puissance de la résistance grillor	1800
	Puissance totale	2965 W
	Puissance de la Convection Naturelle	1950 W

Le gaz et la pression pour lesquels l'appareil est regle: G20/25-20/25 mbar

OCEANIC

120-126 Quai de Bacalan, CS11584 33067 Bordeaux
FRANCE

Cette notice peut être disponible sous format PDF sur demande à [e-mail]

TABLEAU DE CUISSON

Aliments	Convection naturelle			Grill
	Position du thermostat	Position du plat (gradin)	Durée de Cuisson	Position du thermostat	Position du plat	Durée de Cuisson
Gâteau	175	2	25-35
Gâteau au fruit	175	2	20-25
Tarte aux Fruits	175	2	20-30
Macaron	175	2	20-30
Pain d'éplice	200	2	30-40
Pâté	200	2	30-40
Cake	175	2	30-40
Biscuit	175	2	15-25
Viande d'Agneau	225	2	25	max	2-3	8-10
Côtelette d'agneau				max	2-3	8-10
Viande de Bœuf	250	2	50-60
Côtelette de Bœuf				max	2-3	10-15
Birrèc de Bœuf	225	2	25
Viande de mouton	240	2	25
Bœuf Rôti	225	2	45
Poulet (entier)	175-200	2	30
Poulet (morceaux)	200	2	30-45
Poissons	200	2	30-40
Dinde	200	2	50-60
Macaroni au tour	210	2	23-30
Pâté mince	190	2	30-40

Les valeurs ci-dessus sont purement indicatives. Sur la base des différentes habitudes culinaires, d'eventuelles variations seront à apporter.

SOMMAIRE PAGE

PRECAUTIONS D'EMPLOI 3
DESCRIPTION	8
INSTALLATION	9
Déballage	9
Branchement gaz 9
Branchement électrique 12
Mise en place des brûleurs 13
Changement des injecteurs 13
Mise aniveau15
AVANT LA PREMIÈRE UTILISATION 16
UTILISATION	17
Utilisation des bruleurs gaz et plaque électrique	17
Utilisation des différents bruleurs 17
Utilisation du four électrique 21
Utilisation du grill électrique 22
NETTOYAGE ET ENTRETIEN 23
CHANGEMENT DE LAMPE DU FOUR 24
MISE AU REBUT	25
QUE FAIRE EN CAS DE PANNE	26
ECOCOCEPTION ET CONSOMMATION
D'ENERGIE	27
TABLEAU DE CUISSON	33
SPECIFICATIONS TECHNIQUES	34

PRECAUTIONS D'EMPLOI

Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant d'instructor et d'utiliser votre apparéil.

1 - Les conditions de branchement sont indiquées sur la plaque signalétique.
2 - Cette cuisine doit être installée par un technien qualifié suivant les normes en vigueur et utilisée dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première installation.
3 - IMPORTANT: L'installation doit être effectueesuivants les instructions indiquées dans cette notice. Une installation incorrecte peut cause desdommages aux personnes, animaux ou biens. Le fabricant decline toute responsabilité en casd'installation ne respectant pas les regles en viqueur.
4 - Cet apparéil doit avoir un branchement à la terre. En cas de tout branchement incorrect la garantie ne sera pas valide et le fabricant ne sera pas responsable des conséquences.
5 - Ne vérifie jamais l'étanchéité du tuyau d'arrivée de gaz à l'aide d'une flamme.
6 - Retirrez toutes traces d'emballage avant d'utiliser la cuisineire. Les emballages devront etre

Utiliser des couvercles adaptés à votre casserrole ou poèle.
Utiliser des casseroles et poêles de diamètre adapté à la taille de vos brûleurs / foyer (voir les diamètres indiqués dans la partie « UTILISATION » de la notice d'utilisation).
Utiliser des casseroles dont la taille est adaptée à la quantité de vos alimentés.

Conseils pour economiser de l'énergie :

Utilisation du four :

• Préchauffer le four à la température souhaitation avant demettrevoitrépladansle four.
• Ne pas préchauffer le four plus longtemps qu'il ne le faut. Le four est pré à cuire vos plats des que levoyant du thermostat s'estint la première fois.
• Faire attention de ne pas ouvrir trop souvent la porte du four pendant la cuisson.
• Veiller à ce que la porte du four ne soit pas entre ouvertependant sonutilisation.
• Vous pouvez cuire plusieurs plats à la fois dans le four.
• Vous pouvez cuire un deuxième plat tout de suite après la cuisson du premier. Cela vous évitera le préchauffage pour le第二种 plat.
• Vous pouvez etéindre votre four quelques minutes avant la fin de la cuisson.
• Décongeler les alimentés congeles en les sortant de votre congelateur suffisamment à l'avance avant de les cuire dans le four.

Utilisation du plan de cuisson :

Utiliser des casseroles et poêles avec un couvercle.

éliminés dans le cadre du tri sélectif.

7 - Notre cuisine doit être parfaitement de niveau et bien positionné sur ses 4 pieds.

8 - Si la cuisine est placée sur un socle, des dispositions doivent être prises pour éviter que l'appareil ne glisse du socle.

9 - Cet appeareil n'est pas relié à un système d'évacuation des produits de la combustion.

Veillez à assurer une bonne aération et ventilation de la piece dans laquelle l'appareil se trouve, par ouverture d'une fenêtre, d'une porte et/ou l'utilisation d'une hotte électrique ajustée.

Il faut assurer undebit de ventilation au minimum de 20m3/h.

10 - L'utilisation d'un apparéil de cuisson au gaz provoque de la chaleur et de la vapeur dans la piece dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou hotte électrique. L'utilisation intensive et prolongée de l' apparéil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou une aération plus efficace (par exemple en augmentant la puissance de la ventilation mécanique si elle existe)).

11- MISE EN GARDE: En cours de fonctionnement les parties accessible de l'appareil et la vitre de la porte du four deviennent chaudes. Les enfants doivent être tenus à distance.

12 - Si par accident, un des brûleurs s'éteint, mettez l'index de la manette correspondante sur la position de fermeture. Attendez au moins une

minute avant de rallumer le brûleur.
13 - MISE EN GARDE: Danger de feu! Ne posez rien sur le plan de cuisson et à l'intérieur du four pour ranger.
14 - Ne rangez jamais à l'intérieur du four et pres des brûleurs et de la plaque électrique des éléments contenant du gaz pressurisé, des aerosols, des produits et matières inflammables tel que du papier, du plastique ou du tissu etc., ainsi que des objets et ustensiles contenant des matières inflammables. Ils pourraient prendre feu.
15- MISE EN GARDE: La cuisson sans surveillance avec huié ouGRAisse peut être dangereux et peut causer un feu. Ne jamais essayer d'eteindre un feu avec de I'eau. Arreter le fonctionnement de I'appareil et couvir les flammes, par exemple avec une couverture anti-feu ou un couvercle.
16 - MISE EN GARDE: Lors de l'utilisation l'appareil et ses parties accessibles deviennent chauds. Faire attention de ne pas toucher les éléments chauffants (à l'intérieur du four et sur le plan de cuisson). Si les enfants de moins de 8 ans d'âge ne sont pas surveillés en permanence, ils doivent être tenus à distance.
17 - Surveillez votre apparéil en cours de fonctionnement pour éviter tout risque d'incident.
18 - MISE EN GARDE: Les parties accessibles peuvent devenir chaudes quand le grill est utilisé. Les enfants doivent être tenus à distance.
19 - Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un réparar

Information concernant le plan de cuisson de votre cuisinière:

FOYER ELECTRIQUE
Marque	OCEANIC
Référence	OCEACM6000W - OCEACM6000BS - OCEACM6000X3
Poids net	34,8 kg
Source d'énergie	Electrique
Type du foyer	Foyer en fonte
Nombre de foyer	1
Diamètre du foyer	14,5 cm
Consommation d'énergie du foyer (EC)	156 Wh/kg
Méthode de mesure et de calcul	EN50304 - EN60350 / Régl.(EU) N°66/2014
BRULEURS GAZ
Marque	OCEANIC
Référence	OCEACM6000W - OCEACM6000BS - OCEACM6000X3
Poids net	34,8 kg
Source d'énergie	Gaz
Nombre de brûleur	3
Efficacité energétique du brûleur avant gauche (EE)	61.3 %
Efficacité energétique du brûleur arrière droit (EE)	57.1 %
Efficacité energétique du brûleur avant droit (EE)	-
Efficacité energétique des brûleurs gaz du plan de cuisson gaz (EE)	59.2 %
Méthode de mesure et de calcul	EN 30-2-1 / Régl.(EU) N°66/2014

teur agreé ou toute personne qualifié afin d'eviter tout dangere.

20 - MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe du four de votre cuisinière pour éviter tout risque de chocolélectrique.

21- Cét appeareil n'est pas prévu pour être utilisé par des enfants.

22 - Cet apparéil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance à condition qu'ils (qu'elles) soient correctement surveillée(e)s et qu'ils (qu'elles) aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'ils (qu'elles) comprend les dangers encourus.

Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien de cet apparéil ne doit pas être effectuels par des enfants sauf qu'ils ont plus de 8 ans et qu'ils sont surveillés.

23 - Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparée.

24 - Cet apparéil doit être débranché après usage et avant nettoyage et entretien.

25 - La grille et la lechefrite du four doit être placees bien à l'horizontal sur les gradins qui se trouvent dans le four et au niveau souhaité.

Faire attention en sortant la lechefrite du four car aucun mecanisme d'arrêt n'est prévu.

26 - Ne pas utiliser des produits d'entretien abrasif ou de grattoir métallique dur pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.

27 - Ne pas utiliser d'appareil de nettoyage à la vapeur.

28 - Il faut enlever toute éclaboussure et tout résidu du débordement avant d'ouvrir le couvercle. Il faut laisser refroidir le plan de cuisson avant de fermer le couvercle.

29 - Les produits electroménagers usages ne doivent pas etre jetés avec les ordures menagères. Veuillez utiliser les aménagements spécifiques prevus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour有關ir la marche à suivre en matière de recyclage.

30 - MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson concus par le fabricant de l'appareil ou indiqués par le fabricant de l'appareil dans les instructions d'ut lisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

31 - Il est conseilé de cuire les alimentés gras dans des recipients fermés dans le four afin d'éviter des projections de graisse. Cela evitera le risque de la formation de tâches jaunes sur les parties apparentes de la façade de la cuisineire

Information concernant le four de votre cuisine:

Marque	OCEANIC
Référence	OCEACM6000W - OCEACM5060BB OCEACM6000X
Poids net	34,8 kg
Nombre de cavité	1
Source de chaleur	Electrique
Volume	65 litres
Consommation d'énergie / Convection naturelle (EC)	0,79 kWh
Consommation d'énergie / Chaleur tournante (EC)	-
Indice d'efficacité énergétique (EEI)	96
Classe énergétique	A
Méthode de calcul et de mesure	EN60350-1 / Règl.(EU) N°66/2014

ECOCONCEPTION ET CONSOMMATION D'ENERGIE

REGLEMENT (UE) N° 66 / 2014

Ecoconception

Votre apparéil est en conformité avec les exigences du règlement 66/2014 de la Commission Européenne.

(qui sont dues à la chaleurGRAISESE).Un net-toyage systematique doit etre fait dans le four après ce genre de cuisson.

32-Cet apparéil ne doit pas être installé derrière une portedecorative,afin d'eviter une surchauffe.

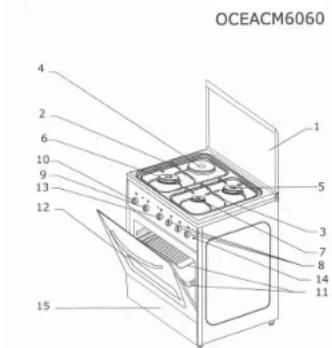

DESCRIPTION DE LA CUISINIÈRE

Figure 1

1-Couvercle
2 -Grille gauche
3 -Grille droite
4 - Plaque électrique
5 - Brûleur gaz semi rapide
6 - Brûleur gaz rapide
7- Brûleur gaz auxiliaire
8 - Manettes brûleur gaz
9 - Manette sélecteur four
10 -Manette thermostat four

11 -Grille + l'echa frite
12 - Porte du four
13 - Manette plaque électrique
14 - Bouton allumage électrique
15 - Compartiment de rangement

INSTALLATION

IMPORTANT : L'installation doit être effectue suivants les instructions indiquées dans cette notice.

Une installation incorrecte peut cause des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règes en vigueur.

1) DEBALLAGE

Mettez la cusinière le plus pres possible de l'endetroit où elle sera installée et déballez-la.

Les éléments de l'emballage devront être eliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.

2) BRANCHEMENT GAZ

Avant l'installation, assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil sont compatibles.

Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur apparéil.

QUE FAIRE EN CAS DE PANNE

En cas de panne électrique veuillez vérifier:

• en premier la prise électrique au moyen d'un autre apparéil.

• Ensuite, vérifie que le compteur est enclenché et que le fusible de protection est correct.

Après cette vérificationappelezle service après vente de votre revendeur en lui indiquant,la reference de votre apparéil indiquée sur la plaque signalétique

ATTENTION !!! Cet apparéil doit être réparé seulement par un technicien qualifié.

démontez ensuite le verre de protection de la lampe (Figure 15), dévissez la lampe, changez-la et remontez l'ensemble. Testez ensuite en rebran-chant le cableélectrique. Si la panne est toujours existante, adressez-vous au service après-vente de votre revendeur.

Figure 15

MISE AU REBUT

Enlèvement des apparéils menagers usages

La directive Européenne 2012/19/UE sur les Déchets des Equipements Elec

triques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

1. Cet apparéil doit être installé et branché par un technicien ou une personne qualifiée suivant les normes en vigueur. La non observation de cette règle annule la garantie.
2. La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit:
   a. La distance en hauteur séparant la cusinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750mm.
   b. La distance entre les parois laterales de la cuisine et les murs doit etre d'au moins de 20 mm c. La distance entre I'arriere de I'appareil et le mur arriere doit etre au moins de 20mm.

Attention: Cet apparéil ne doit pas être installé derrière une portedecorative,afin d'eviter une surchauffe.

3. INSTRUCTION DE SECURITE IMPORTANTE: ATTENTION:

CETTE CUISINIÈRE DOIT ETRE ATTACHEE SOLIDEMENT AU MUR AVEC LES DEUX CHAINES DE SECURITE (QUI SE TROUVENT DE CHAQUE COTE AU DOS DE L'APPAREL) AVEC UN MOYEN DE FIXATION ADAPTEE A LA NATURE DE VOTRE MUR POUR EVITER TOUT RISQUE DE BASCULEMENT. LE FABRICANT ET L'IMPORTATEUR DECLINENT Toute RESPONSABLITE SI UN ACCIDENT CAUSANT UNE BLESSURE ET/OU UN DOMMAGE SURVENAIT SUITE AU NON RESPECT DE CETTE INSTRUCTION.

1. Si vous appeareil fonctionne au gaz et à l'électricité, veillez à le placer le plus pres possible des deux sources d'énergie.
2. Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TEFM) conforme aux normes NF en vigueur. Les instructions de la notice, du tuyau flexible avec embout mécanique (TFEM), doivent être scrupuleusement respectées.

Note pour le branchement GPL (bouteille): En tout cas si votre technicien opte pour un branchement avec un embout (non fourni avec cet apparéil) celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet apparéil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tête de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite. (Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)

1. Eneldom cas le tuyau d'alimentation ne doit passer derrière le four, ni estre en contact avec les parois adjoininges.Apres que le raccordement ait ete effectue, il faut en verifier I'etanchete (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune bulle ne

NETTOYAGE ET ENTRETIEN

1 - Nettoyez la cuisineire lorsqu'elle est froide.
2 - Déconnectez toujours l'appareil du réseau électricque avant le nettoyage.
3 - Utilisez de l'eau savonnexe tiède en ayant soin de rincer et d'essuyer avec un chiffon doux.
N'utilisez jamais de produits abrasifs et corre-sifs.
4 - Faites attention de ne pas boucher les injec-teurs et les brûleurs pendant le nettoyage.
5 - Graissze la plaque électrique si vous ne l'uti-lisez pas pendant un certain temps.
6 - La porte du four peut se démonter, facilitant ainsi le nettoyage. Pour le démontage, ouvrez la porte, basculez les crochets de chaque charnière et tirez la porte vers vous. Au remontage, opérez de la façon inverse.
7 - Ne pas utiliser des produits d'entretien abra-sif ou de grattoirs metalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.
8 – Uniquement pour les modèles en inox: Nettoyez les parties en inox avec des produits spéciaux que l'on trouve dans le commerce.

CHANGEMENT DE LA LAMPE DU FOUR

En cas de panne de lampe, veuillez-vous adres-ser au service après-vente ou votre revendeur. Attention: Pour changer cette lampe le courant d'alimentation electrique doit etre impereative-ment coupé avant toute intervention.Debranchez le cable electrique (Figure 14),

Figure 13

MISE EN GARDE: Les parties accessibles peuvent devenir chaudes quand le grill est utilisé. Les enfants doivent être tenus à distance.

Utilisation de la grille et du leche frite dans le four :

Il y a 3 niveaux d'étagère dans le four. Pour une utilisation optimum le léchefrite doit être utilisé sur les niveaux du bas ou du milieu. La grille peut être utilisé sur les niveaux du haut ou du milieu suivant la cuisson souhaïée. Quand la fonction grill est utilisé le léche frite doit être placé en dessous de la grille et il doit être rempli à moitié d'eau.

Faire attention en sortant la l'échéfte du four car aucun mécanisme d'arrêt n'est prévu.

doit apparaitre. S'il y a des bulles, il convient de vérifier le serrage de l'embout ainsi que I'etat du joint.

1. La longueur du tuyau d'alimentation ne doit pas etre inférieure a 50cm et ne doit pas etre superieure a 200cm.Veillez a ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil et tout autre obstacle qui peut l'endommager.Veillez aussi a ce que le tuyau d'alimentation ne soit pas placé de façon qu'il puisse etre touche,coince ou tire par un element amovible (ex.tiroir) ou par des objets qui peuvent etre places a proximite.

2. Le raccordement de cet apparéil se trouve à droite. Si le raccordement à gauche est souhaité, le fabricant pourrait fournir sur commande l'accessoire nécessaire.

3) BRANCHEMENT ELECTRIQUE

Le cable d'alimentation de votre cuisinière muni d'une fiche doit obligatoirement être branché sur une prise électrique de 16 Ampères avec terre selon les normes en vigueur. Si vous prise n'est pas équipée d'une terre normalisée, veuillez-vous adresser à un electricien qualifié.

Attention que le cable électrique ne touche pas les parois chaudes de la cuisineire.

Il est nécessaire de pouvoir déconnecter l'appareil. Donc la fiche de prise de courant doit être facilement accessible.

4) MISE EN PLACE DES BRULEURS

5) CHANGESMENT DES INJECTEURS

Cette cuisine s'adapte aux différents types de gaz en remplaçant les injecteurs.

Cette intervention doit être effectuee par un technien qualifie. Si le remplacement n'est pas fait correctement, la garantie ne sera pas validee et le fabricant ne sera pas responsable des consequences.

	G30/G31 28-30/37 mbar	G20/25 20/25 mbar
Brûleur rapide	0,85	1,15
Brûleur semi rapide	0,65	0,92
Brûleur auxiliaire	0,50	0,72

Tableau des concordances
-13

Manette Thermostat

Figure 12

Consultez le tableau de cuisson figurant vers la fin de cette notice et indiquant les températures et durées de cuisson conseillées. Avant la cuisson, faites un préchauffage pendant 10 - 15 minutes ( quand le four est à temperature, le voyageant s'éteint) et placez les plats dans le four. Vous remettrez les 2 manettes (manette selectable et manette thermostat) sur la position «●» après la cuisson.

UTILISATION DU GRIL ELECTRIQUE

Utilisez la manette selecteur sur la position "☐". La résistance grill fonctionne et devient rouge au bout de 2 - 3 minutes ; Placez les viandes sur la grille métallique pour faire les grillades et mettezla dans le four à la hauteur souhaïée. Installez la tôle de protection (Figure 13, rep « a ») et laissez la porte entrouverte durant la cuisson.

POSITION DE LA MANETTE DE PLAQUE ELECTRIQUE

Position de la manette	1	2	3
Utilisation	Cuisiner à chaleur très douce	Cuisiner, frire à chaleur moyenne	Cuisiner, frire à chaleur maximum

UTILISATION DU FOUR ELECTRIQUE

La manette selecteur vous permet de désir parmi les 4 fonctions ci-dessous. A l'aide de la manette thermostat, vous pouvez désir la tempérapure désirée. Tournez la manette thermostat pour faire chauffer le four. Le témoin lumineux (Figure 8, rep 7) s'allume. Il s'éteindra lorsque le four aura atteint la tempérapure désirée. Le thermostat du four allumera et éteindra ce voyant automatiquement afin de Maintenir la tempérapure désisie.

Manette Selecteur

Résistance Inférieure
Résistance Supérieure
Résistance Gril
Convection naturelle (supérieure + inférieure)

Figure 11

Utilisez les injecteurs fournis avec la cuisineire. Debranchez la prise electrique. Devissez l'injccteur et remplacez-le par le nouveau (voir « tableau des concordances »). Procedez de meme pour les autres bruleurs. (Figure 3).

Figure 3

REGLAGE DU BALENTI

Cette opération doit être faite par une personne qualifiée: Enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». Accédez à la vis de ralenti à l'aide d'un tournevis plat très fin en l'introduisant à travers le trou comme indiquédans la figure 4 ci-dessous. Reglez la hauteur de la flamme en la tournant à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : allumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Repetez cette opération sur tous les brûleurs.

Attention: La vis de by-pass doit être serrée à fond pour le réglage de début réduit au GPL.

Figure 9

Figure 4

Après avoir changé les injecteurs collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrête de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.

6) MISE A NIVEAU

Réglage des pieds: Il est important de procéder au réglage des pieds pour que la cuisine soit de

niveau. Mettez en place la cusinière, positionnez un niveau sur la cusinière et régler au moyen des pieds sous la cusinière (Figure 5).

Figure 5

-15-

UTILISATION DE LA PLAQUE ELECTRIQUE

A la première utilisation ou si la plaque a eté inutilisée depuis longtemps, il convient de la faire fonctionner à vide pendant 2-3 minutes en plaçant le commutateur sur 3 (Figure 10) afin d'éliminer l'humidité résiduelle. Ne pas toucher la plaque électrique avec une partie du corps mouilée ou humide. Utilisez des recipients de dimension ajusté, le diamètre des casseroles devant être identique au diamètre de la plaque, ce qui est important pour economiser l'énergie. Fermez la manette après la cuisson. Lorsque la plaque est allumée, la lampe témoin rouge (Figure 8, rep 8) qui se trouve sur le tableau de bord s'allume. Cela vous permet de voir si la plaque est restée allumée par erreur.

Figure 10

-20-

de commande enforcée pendant 15 secondes environ avant de la lacher.

Appuyez et tournez la manette correspondante au brûleur à utiliser, placez-la sur la position grande flamme (Figure 9) et appuyez simultanément sur le bouton d'allumage (Figure 8, rep 9) afin d'allumer le brûler. En cas de panne électrique, utilisez un allume-feu ou une allumette

Maintenez la manette de commande enfoncée pendant 15 secondes environ après allumage avant de l'âcher.

Vous pouvez diminuer la flamme en tournant la manette vers la petite flamme. Si le brûleur ne s'allume pas après 15 secondes ou s'il s'éteint, mettez la manette sur la position arrêt «●» et attendez quelques minutes avant de le rallumer.

Pour éteindre, mettez la manette en position arrêt

《》
Figure 9

AVANT LA PREMIÈRE UTILISATION

1) Avant la première utilisation assurez-vous qu'il ne resteaucun matériel d'emballage sur voircuisiniere. Ces emballages devront etre triés separément pour le recyclage.
2) Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut eliminer avant l'emploi. Il est important de bien aérer la piece durant cette opération pour eliminer la fumée dégagée. Il est vivement recommandé de respecter la procédure suivante avant la première utilisation de votre four.

Four electrique: Ouvrez la portedou four et laissez chauffer le four a 200^ pendant 15a 20 minutes. Eteignez le four et laissez refroidir.

Gril électrique: Ouvrez la porte du four et positionnez le sélection du four sur la position « grill ». Laissez fonctionner le grill pendant 15 à 20 minutes. Eteignez le grill et laisserez refroidir.

Plaque electrique: Tournez la manette de la plaque sur la position maximale. Laissez fonctionner pendant 10 minutes. Eteignez la plaque et laissez refroidir

UTILISATION

UTILISATION DES BRULEURS GAZ ET PLAQUE ELECTRIQUE

UTILISATION DES DIFFERENTS BRULEURS

3 différents types de brûleurs équipement votre cuisinière. Pour obtenir une performance maximale des brûleurs utiliser des casseroles avec les diamètres suivants:

Brûleur rapide 22 à 28cm

Brûleur semi rapide 14 à 22cm

Brûleur auxiliaire 10 à 14cm

Figure 6

MISE EN GARDE: Utilisez uniquement des reçci pients à fond plat.

Attention: La flamme du brûleur ne doit jamais sortir du fond de la casserole.

Attention: En cas d'utilisation de récipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et ainsi éviter une surchauffe au niveau du bandeau de commande.

Figure 7

Figure 8

1- Brûleur semi rapide et sa manette
2- Brûleur auxiliaire et sa manette
3- Brûleur rapide et sa manette
4- Plaque électrique et sa manette
5-Manette selection four
6-Manette thermostat
7-Voyant four
8-Voyant plaque electrique
9- Bouton allumage électrique

ATTENTION: Les brûleurs de cet apparéil sont équipés d'un dispositif de sécurité flamme. Àpres allumage il est impératif de maintainir la manette
