Type de produit	Cuisinière gaz avec gril électrique
Marque	Oceanic
Modèle	OCEA105BV2
Poids net	29,5 kg
Alimentation gaz	G20/25 20/25 mbar ou G30/G31 28-30/37 mbar
Alimentation électrique	220-240 V ~ 50 Hz, 16 A avec terre
Nombre de brûleurs	4 (1 rapide, 2 semi-rapides, 1 auxiliaire)
Type de four	Gaz avec sécurité flamme
Gril électrique	Puissance 1500 W
Volume du four	39,2 litres
Classe énergétique	A+
Puissance totale gaz	8,6 kW (G20) / 8,4 kW (G30)
Allumage électrique	Oui, pour brûleurs de la table de cuisson
Éclairage du four	Oui, ampoule remplaçable
Sécurité	Dispositif de sécurité flamme sur brûleurs et four ; chaînes anti-basculement
Nettoyage et entretien	Nettoyage manuel avec eau savonneuse ; porte du four démontable
Réglage des pieds	Oui, pour mise à niveau
Garantie	Ne couvre pas les pièces d'usure ni les dommages dus à une utilisation incorrecte
Réparabilité	Pièces détachées disponibles via service après-vente

FOIRE AUX QUESTIONS - OCEA105BV2 OCEANIC

Comment allumer les brûleurs de la table de cuisson ?

Appuyez et tournez la manette du brûleur souhaité sur la position grande flamme, puis appuyez simultanément sur le bouton d'allumage (partie inférieure du bouton allumage/éclairage). Maintenez la manette enfoncée environ 15 secondes après allumage avant de la relâcher. En cas de panne électrique, utilisez un allume-feu ou une allumette.

Que faire si le four ne s'allume pas ?

Assurez-vous que la manette du four est en position grande flamme et qu'une source d'allumage (allumette ou allume-gaz) est approchée du trou d'allumage dans la tôle inférieure. Maintenez la manette enfoncée 15 secondes après allumage. Si le brûleur ne s'allume pas après 15 secondes, remettez la manette sur • et attendez quelques minutes avant de réessayer. Vérifiez également l'alimentation électrique et la position des disjoncteurs.

Comment changer les injecteurs pour une utilisation au GPL ?

Cette opération doit être effectuée par un technicien qualifié. Utilisez les injecteurs fournis avec l'appareil. Pour le brûleur du four, démontez la tôle inférieure, dévissez la vis du brûleur, remplacez l'injecteur, puis remontez. Après changement, collez l'étiquette fournie à l'arrière de l'appareil. Réglez également le ralenti avec la vis de by-pass.

Comment nettoyer la vitre de la porte du four ?

N'utilisez pas de produits abrasifs ni de grattoirs métalliques, car ils pourraient érafler le verre et provoquer son éclatement. Utilisez de l'eau savonneuse tiède et un chiffon doux. La porte du four peut être démontée pour faciliter le nettoyage : ouvrez la porte, basculez les crochets des charnières et tirez la porte vers vous.

Que faire en cas de panne électrique ?

Vérifiez d'abord la prise électrique en y branchant un autre appareil. Ensuite, vérifiez que le compteur est enclenché et que le fusible de protection est correct. Si le problème persiste, contactez le service après-vente en indiquant la référence de l'appareil indiquée sur la plaque signalétique. Attention : l'appareil doit être réparé uniquement par un technicien qualifié.

Comment utiliser le gril électrique ?

Activez le bouton grill (repère 7, figure 11). La résistance devient chaude au bout de 2-3 minutes. Placez les aliments sur la grille métallique, insérez-la dans le four au niveau souhaité, et installez la tôle de protection en dessous. Laissez la porte entrouverte durant la cuisson. Attention : les parties accessibles deviennent chaudes, tenez les enfants à distance.

Pourquoi la flamme des brûleurs est-elle jaune ou instable ?

Une flamme jaune peut indiquer un mauvais réglage du ralenti ou un injecteur inadapté au gaz utilisé. Vérifiez que l'injecteur correspond au type de gaz. Si le problème persiste, un technicien qualifié doit régler la vis de by-pass pour ajuster la hauteur de flamme. Assurez-vous également que les brûleurs sont propres et que les orifices ne sont pas obstrués.

Comment démonter la porte du four pour le nettoyage ?

Ouvrez complètement la porte, basculez les crochets situés sur chaque charnière vers le haut, puis tirez doucement la porte vers vous pour la retirer. Pour remonter, procédez en sens inverse : insérez les charnières dans leurs logements, refermez les crochets. Veillez à ne pas endommager les charnières.

Quelle est la consommation énergétique du four ?

La consommation d'énergie du four en convection naturelle est de 3,64 MJ/cycle (1,01 kWh/cycle). L'indice d'efficacité énergétique (EEI) est de 69,33, ce qui correspond à la classe A+. Pour économiser l'énergie, préchauffez le four juste le temps nécessaire, évitez d'ouvrir la porte trop souvent, et éteignez le four quelques minutes avant la fin de la cuisson.

Où se trouve le numéro de série et comment l'utiliser pour le SAV ?

Le numéro de série et la référence complète sont indiqués sur la plaque signalétique, située à l'arrière de l'appareil. Pour toute demande de service après-vente, veuillez communiquer cette référence. La garantie sera annulée si la plaque signalétique est retirée ou endommagée.

MODE D'EMPLOI OCEA105BV2 OCEANIC

CUISINIERE Notice d 'installation et d'utilisation

Vous venez d'acquerir une de nos cusinières et nous vous remercions de votrechioix. Celle-ci a ete soigneusement conque, fabriquee et testee pour votre plus grande satisfaction. Nous vous conseillons de dire tres attentivement cette notice d'utilisation. Les instructions et conseils vous aidont a utiliser au mieux votre cusiniere. Cette cusiniere est destinée uniquement a un usage domestique, excluant l'usage professionnel. Nous declinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronée ou non compatible avec l'usage pour lequel elle a ete conque, c'est-à-dire la cuisson des alimentes et non le chauffage d'un local par exemple.

La classe de l'appareil: 1

Le gaz et la pression pour lesquels l'appareil est regle: G20/25 - 20/25 mbar

Le pays de destination: France

La catégorie de l'appareil: II _2E + 3+ FR

Type de l'appareil: A

SOMMAIRE	PAGE
AVERTISSEMENTS DE SECURITE	3
IMPORTANT
DESCRIPTION	8
INSTALLATION	9
Déballage	9
Branchement gaz	10
Branchement électrique	12
Mise en place des brûleurs	13
Changements des injecteurs	13
Mise à niveau	17
AVANT LA PREMIÈRE UTILISATION	18
UTILISATION	19
Utilisation des brûleurs gaz	19
Utilisation du four gaz	22
Utilisation du grill électrique	23
NETTOYAGE ET ENTRETIEN	25
CHANGEMENT DE LAMPE DU FOUR	25
MISE AU REBUT	26
QUE FAIRE EN CAS DE PANNE	27
ECOCOCEPTION ET CONSOMMATION
D'ENERGIE	28
TABLEAU DE CUISSON	31
SPECIFICATIONS TECHNIQUES	32
GARANTIE	33

Ce guide d'utilisation est disponible dans les langues suivantes :

Ce guide d'utilisation, ses modifications éventuelles ou toute nouvelle version, est disponible sur le site www.oceanic.eu

AVERTISSEMENTS DE SECURITE IMPORTANTS

Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant dinstaller et d'utiliser votre apparéil.

1 - Les conditions de branchement sont indiquées sur la plaque signalétique.
2 - Cette cusinière doit être installée par un technicien qualifié suivant les normes en vigueur et utilisée dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première installation.
3 - IMPORTANT: L'installation doit être effectueesuivants les instructions indiquées dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant decline toute responsabilité en cas d'installation ne respectant pas les regles en vi-gueur.
4 - Cet apparéil doit avoir un branchement à la terre. En cas de tout branchement incorrect la garantie ne sera pas valide et le fabricant ne sera pas responsable des conséquences.
5 - Ne vérifie jamais l'étanchéité du tuyau d'arrivée de gaz à l'aide d'une flamme.
6 - Retirez toutes traces d'emballage avant d'utiliser la cuisine. Les emballages devront etre

éliminés dans le cadre du tri sélectif.

7 - Notre cuisine doit être parfaitement de niveau et bien positionnée sur ses 4 pieds.

8 - Si la cuisine est placée sur un socle, des dispositions doivent être prises pour éviter que l'appareil ne glisse du socle.

9 - Cet apparéil n'est pas relié à un système d'évacuation des produits de la combustion.

Veillez à assurer une bonne aération et ventilation de la piece dans laquelle l'appareil se trouve, par ouverture d'une fenêtre, d'une porte et/ou l'utilisation d'une hotte électrique ajustée.

Il faut assurer un débit de ventilation au minimum de 20m3/h.

10 - L'utilisation d'un apparéil de cuisson au gaz provoque de la chaleur et de la vapeur dans la piece dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou hotte électrique. L'utilisation intensive et prolongée de l' apparéil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou une aération plus efficace (par exemple en augmentant la puissance de la ventilation mécanique si elle existe)).

11- MISE EN GARDE: En cours de fonctionnement les parties accessible de l'appareil et la vitre de la porte du four deviennent chaudes. Les enfants doivent être tenus à distance.

12 - Si par accident, un des brûleurs s'éteint, mettez l'index de la manette correspondante sur la position de fermeture. Attendez au moins une

minute avant de rallumer le brûleur.
13 - MISE EN GARDE: Danger de feu! Ne posez rien sur le plan de cuisson et à l'intérieur du four pour ranger.
14 - Ne rangez jamais à l'intérieur du four et pres des brûleurs et de la plaque électrique des recipients contenant du gaz pressurisé, des aerosols, des produits et matières inflammables tel que du papier, du plastique ou du tissu etc., ainsi que des objets et ustensiles contenant des matières inflammables. Ils pourraient prendre feu.
15- MISE EN GARDE: La cuisson sans surveillance avec huile ouGRAisse peut etre dangereux et peut causer un feu. Ne jamais essayer d'eteindre un feu avec de I'eau. Arreter le fonctionnement de I'appareil et couvir les flammes, par exemple avec une couverture anti-feu ou un couvercle.
16 - MISE EN GARDE: Lors de l'utilisation l'appareil et ses parties accessibles deviennent chauds. Faire attention de ne pas toucher les éléments chauffants (à l'intérieur du four et sur le plan de cuisson). Si les enfants de moins de 8 ans d'age ne sont pas surveillés en permanence, ils doivent être tenus à distance.
17 - Surveillance vous appeareil en cours de fonctionnement pour éviter tout risque d'incident.
18 - MISE EN GARDE: Les parties accessibles peuvent devenir chaudes quand le grill est utilisé. Les enfants doivent être tenus à distance.
19 - Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un réparar

teur agreé ou toute personne qualifié afin d'éviter tout danger.
20 - MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe du four de votre cuisinière pour éviter tout risque de chic electrique.
21- Cet apparéil n'est pas prévu pour être utilisé par des enfants.
22-Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectuels par des enfants sans surveillance.
23 - Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minutesie externe ou d'un système de commande a distance séparée.
24 - Cet apparéil doit être débranché après usage et avant nettoyage et entretien.
25- La grille du four doit être placee bien a l'horizontal sur les gradins qui se trouve dans le four et au niveau souhaite.

26 - Ne pas utiliser des produits d'entretien abrasif ou de grattoir métallique dur pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.
27 - Ne pas utiliser d'appareil de nettoyage à la vapeur.
28 - Il faut enlever toute éclaboussure et tout résidu du débordement avant d'ouvrir le couvercle. Il faut laisser refroidir le plan de cuisson avant de fermer le couvercle.
29 - Les produits electroménagers usages ne doivent pas etre jetés avec les ordures menagères. Veuillez utiliser les aménagements spécifiques prevus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.
30 - MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de disposits de protection non appropriés peut entrainer des accidents.
31 - Il est conseillé de cuire les alimentés gras dans des recipients fermés dans le four afin d'eviter des projections de graisse. Cela evitera le risque de la formation de taches jaunes sur les parties apparentes de la façon de la cuisine

(which sont dues a la chaleurGRAisseuse).Un nettoyage systematique doit etre fait dans le four apres ce genre de cuisson.

32 - Cet apparéil ne doit pas être installé derrière une porté décorative, afin d'éviter une surchauffe.

DESCRIPTION DE LA CUISINIÈRE

1-Couvercle
2-Grille gauche
3-Grille droite
4-Brûleur gaz semi rapide
5-Brûleur gaz semi rapide

6-Brûleur gaz rapide

7-Brûleur gaz auxilaire

8-Manettes brûleur gaz
9-Manette four gaz
10-Grille
11-Porte du four
12-Bouton grill
13-Bouton éclairage / Bouton allumage

INSTALLATION

IMPORTANT : L'installation doit être effectue suivants les instructions indiquées dans cette notice.

Une installation incorrecte peut cause des dommages aux personnes, animaux ou biens. Le fabricant decline toute responsabilité en cas d'installation ne respectant pas les règes en vigueur.

IMPORTANT: L'installation de cet apparéil nécessite l'intervention de 2 personnes.

1) DEBALLAGE

Mettez la cusinière le plus pres possible de l'en-droit où elle sera installée et deballez-la.

Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à l'intérieur des compartments de l'appareil.

Le carton d'emballage et les feuilles de papier sont recyclables. Ils doivent etre jetés dans les bacs de collecte prevus à cet effet.

Les matériaux portant le symbole sont recyclables :

$$

P E < = \text {p o l y e t h y l e n e}; > P S < = \text {p o l y s t y r e n e}; > P E < = \text {p o l y p r o p y l e n e}; \dots $$

Cela signifie qu'ils peuvent etre recyclés en les déposants dans des conteneurs de collecte appropriés.

les autres éléments d'emballage (adhésif, attaches...)

doivent etre jetes avec les dechets menagers.

Pour en savoir plus : www.quefairedemesdechets.fr

Ne les laissez pas à laport ée des enfants.

2) BRANCHEMENT GAZ

Avant l'installation, assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil sont compatibles.

1. Cet apparéil doit être installé et branché par un technicien ou une personne qualifiée suivant les normes en vigueur. La non observation de cette règle annule la garantie.

2. La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit:

a. La distance en hauteur séparant la cusinière de la hotte ou de tout autre meuble doit être su-périeure ou égale à 750mm.
b. La distance entre les parois laterales de la cuisine et les murs doit être d'au moins de 20 mm
c. La distance entre l'arrière de l'appareil et le mur arrrière doit être au moins de 20mm.
d. Cet apparéil ne doit pas être installé derrière une portedecorative,afin d'eviter une surchauffe.

3. INSTRUCTION DE SECURITE IMPORTANTE: ATTENTION:

CETTE CUISINIÈRE DOIT ETRE ATTACHEE SOLIDEMENT AU MUR AVEC LES DEUX CHAINES DE SECURITE (QUI SE TROUVENT DE CHAQUE COTE AU DOS DE L'APPAREIL) AVEC UN MOYEN DE FIXATION ADAPTEE A LA NATURE DE VOTRE MUR POUR EVITER TOUT RISQUE DE BASCULEMENT. LE FABRICANT ET L'IMPORTATEUR DECLINENT TOUTE RESPONSABILITE SI UN ACCIDENT CAUSANT UNE BLESSURE ET/OU UN DOMMAGE SURVENAIT SUITE AU NON RESPECT DE CETTE INSTRUCTION.

MISE EN GARDE: Danger de basculement

1. Si votre apparéil fonctionne au gaz et à l'électricité, veillez à le placer le plus pres possible des deux sources d'énergie.
2. Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TEFM) conforme aux normes NF en vigueur. Les instructions de la notice, du tuyau flexible avec embout mécanique (TFEM), doivent être scrupuleusement respectées.

Note pour le branchement GPL (bouteille): En tout cas si votre technicien opte pour un branchement avec un embout (non fourni avec cet apparéil) celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet apparéil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la têtine de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite. (Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)

1. Enaucun cas le tuyau d'alimentation ne doit passer derrière le four, ni etre en contact avec les parois adjacentes.Apres que le raccordement ait ete effectue, il faut en verifier l'etanchete (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune bulle ne

doit apparaitre. S'il y a des bulles, il convient de vérifier le serrage de l'embout ainsi que l'état du joint.

1. La longueur du tuyau d'alimentation ne doit pas etre inférieure a 50cm et ne doit pas etre supérieure a 200cm. Veillez a ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil et tout autre obstacle quipeut l'endommager. Veillez aussi a ce que le tuyau d'alimentation ne soit pas placé de façon qu'il puisse etre touché, coince ou tire par un element amovible (ex. tiroir) ou par des objets qui peuvent etre places à proximite.

2. Le raccordement de cet apparéil se trouve à droite. Si le raccordement à gauche est souhaité, le fabricant pourrait fournir sur commande l'accessoire nécessaire.

3) BRANCHEMENT ELECTRIQUE

Lé cable d'alimentation de votre cuisinière muni d'une fiche doit obligatoirement être branché sur une prise électrique de 16 Ampères avec terre selon les normes en vigueur. Si votre prise n'est pas équipée dune terre normalisée, veuillez-vous

adresser à un électricien qualifié.

Attention que le cable électrique ne touche pas les parois chaudes de la cuisine.

Il est nécessaire de pouvoir déconnecter l'appareil. Donc la fiche de prise de courant doit être facilement accessible.

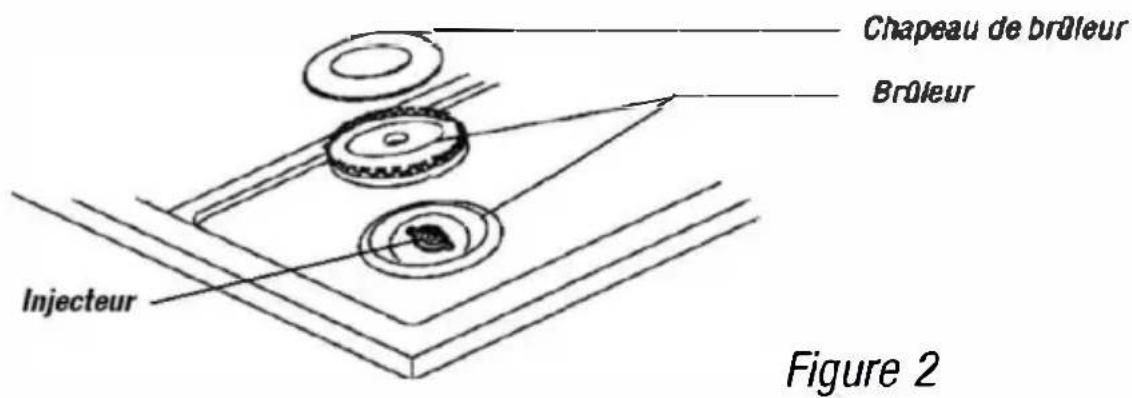

4) MISE EN PLACE DES BRULEURS

5) CHANGEMENT DES INJECTEURS

Cette cuisine s'adapte aux différents types de gaz en remplaçant les injecteurs.

Cette intervention doit être effectuee par un techniien qualifie. Si le remplacement n'est pas fait correctement, la garantie ne sera pas validee et le fabricant ne sera pas responsable des conséquences.

Utilisez les injecteurs fournis avec la cuisineire.

	G30/G31 28-30/37 mbar	G20/25 20/25 mbar
Brûleur rapide	0,85	1,15
Brûleur semi rapide	0,65	0,92
Brûleur auxiliaire	0,50	0,72
Brûleur four gaz	0,60	0,92

1000000000000000000000000000000

1111111111111111111111 1111111111111111111111 1111111111111111111111 1

Figure 3

b) Changement de l'injecteur du brûleur du four (Figures 4.5.6 et 7)

Enlevez la tôle inférieure du four. Dévissez la vis (lettre « a ») enMAINENANT le brûteur du fou en place et sortez-le complètement.

Dévissez l'injecteur situé à la partie inférieure arrêté du four et remplacez-le par le nouveau (voir tableau des concordances).

Replacez le brûleur dans le four et remettez-le avec la vis (lettre « a »). Remettez la tole inférieure du four.

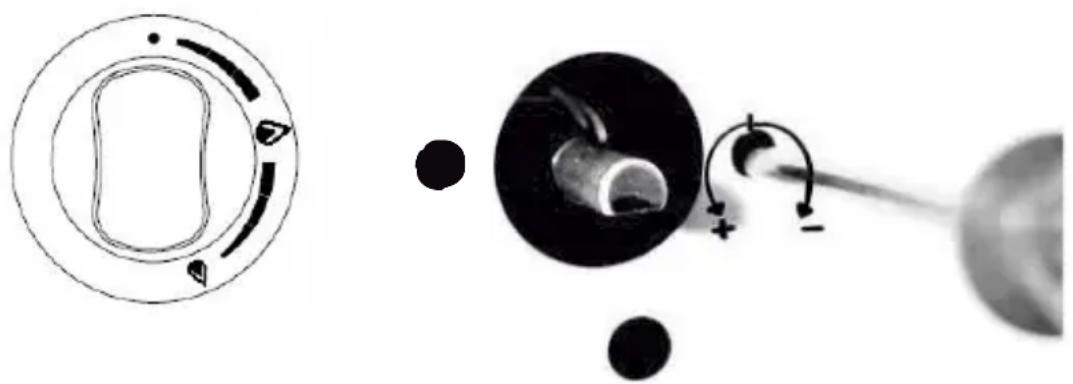

REGLAGE DU RALENTI

Cette opération doit être faite par une personne qualifiée. Enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». A l'aide d'un tournevis très fin, réglez la hauteur de la flamme en tournant la vis de by-pass (qui se trouve sur le corps du robinet) à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : allumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Répétez cette opération sur tous les brûleurs.

Attention: La vis de by-pass doit être serrée à fond pour le réglage de début réduit au GPL.

Après avoir changé les injecteurs collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrière de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.

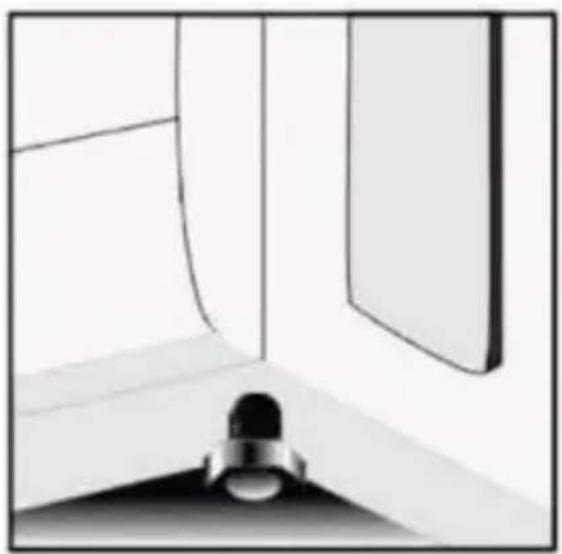

5) MISE A NIVEAU

Réglage des pieds: Il est important de procéder au réglage des pieds pour que la cusinière soit de niveau. Mettez en place la cusinière, positionnez un niveau sur la cusinière et régler au moyen des pieds sous la cusinière.

Figure 9

AVANT LA PREMIÈRE UTILISATION

1) Avant la première utilisation assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière. Ces emballages devront etre triés séparément pour le recyclage.

2) Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut eliminer avant l'emploi. Il est important de bien aérer la piece durant cette opération pour eliminer la fumée dégagée. Il est vivement recommandé de respecter la procedure suivante avant la première utilisation de votre four.

Allumez le brûleur du four conformément aux procédures de cette notice (page n°21).

Laissez fonctionner le four pendant 15 à 20 minutes. Eteignez le four et laisserze-le refroidir.

Gril électrique : Ouvrez la porte du four et activer le bouton « grill » .Laisser fonctionner le grill pendant 15 à 20 minutes avec la porte ouverte.Eteignez ensuite et laisserz refroidir.

UTILISATION

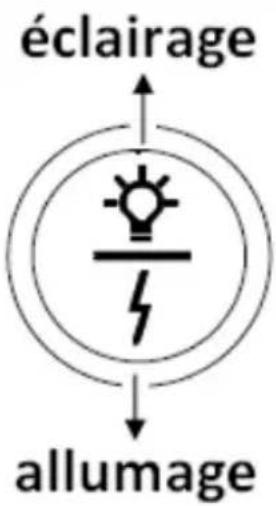

Bouton allumage / Eclairage

Vous pouvez allumer l'éclairage du four de votre cusinière en appuyant sur la partie supérieure du bouton allumage/eclairage.

Vous pouvez activer l'allumage électrique des brûleurs de la table de cuisson de votre cusinifière en appuyant sur la partie inférieure du bouton allumage/éclairage. (Tant que vous appuyez l'allumage restera activé.)

UTILISATION DES BRULEURS GAZ

3 différents types de brûleurs équipent votre cuisinière. Pour obtenir une performance maximale des brûleurs utiliser des casseroles avec les diamètres suivants:

Bruleur rapide 22 à 28cm
Bruleur semi rapide 14 à 22cm
Bruleur auxiliaire 10 à 14cm

MISE EN GARDE: Utilisez uniquement des reci-pients à fond plat.

Attention: La flamme du brûleur ne doit jamais sortir du fond de la casserole.

Attention: En cas d'utilisation de recipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et ainsi éviter une surchauffe au niveau du bandeau de commande.

Figure 10

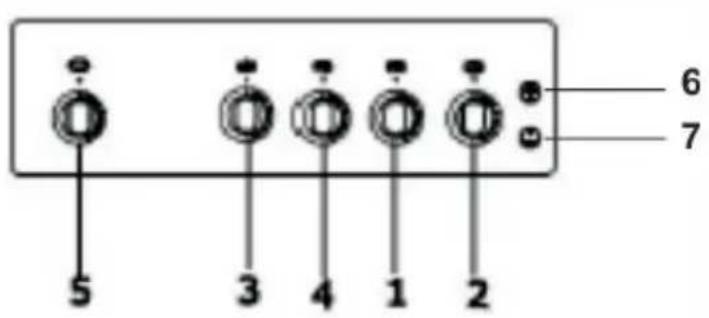

Figure 11

1) Brûleur semi rapide et sa manette
2) Brûleur auxiliaire et sa manette
3) Brûleur rapide et sa manette
4) Brûleur semi rapide et sa manette
5) Manette four gaz
6) Bouton allumage / éclairage
7) Bouton grill

ATTENTION: Les brûleurs de cet apparéil sont équipés d'un dispositif de sécurité flamme.

Après allumage il est impératif deMAINTER la manette de commande enfoncée pendant 15 secondes environ avant de la lâcher.

Appuyez et tournez la manette correspondante au brûleur à utiliser, placez-la sur la position grande flamme (Figure 12) et appuyez simultanément sur le bouton d'allumage (Figure 11, rep 6) afin d'allumer le brûleur. En cas de panne électrique, utilisez un allume-feu ou une allumette.

Maintenez la manette de commande enfoncée pendant 15 secondes environ après allumage avant de l'acher.

Vous pouvez diminuer la flamme en tournant la manette vers la petite flamme. Si le brûleur ne s'allume pas après 15 secondes ou s'il s'éteint, mettez la manette sur la position « • » et attendez quelques minutes avant de le rallumer. Pour

étéindre, mettez la manette en position « • »

Figure 12

UTILISATION DU FOUR GAZ

Appuyez et tournez simultanément la manette du four dans le sens inverse des aiguilles d'une montre, placez-la sur la position grande flamme (Figure 13 lecture « c ») et approchez un allumegaz (ou une allumette) au niveau du trou de la tôle inférieure prévu pour l'allumage (Figure 14). Maintenez la manette de commande enforcée pendant 15 secondes environ après allumage. Assurez-vous que le brûleur est complètement allumé.

Figure 13 Figure 14

Si le brûleur ne s'allume pas après 15 secondes ou s'il s'éteint, mettez la manette sur la position « • » et attendez quelques minutes avant de le rallumer.

Pour eteindre le four mettez la manette en position 一 一

ATTENTION: Les brûleurs et le four gaz de cet apparéil sont équipés d'un système de sécurité flamme. S'ils s'éteignent accidentellement, l'alimentation de gaz sera coupée automatiquement.

UTILISATION DU GRIL ELECTRIQUE

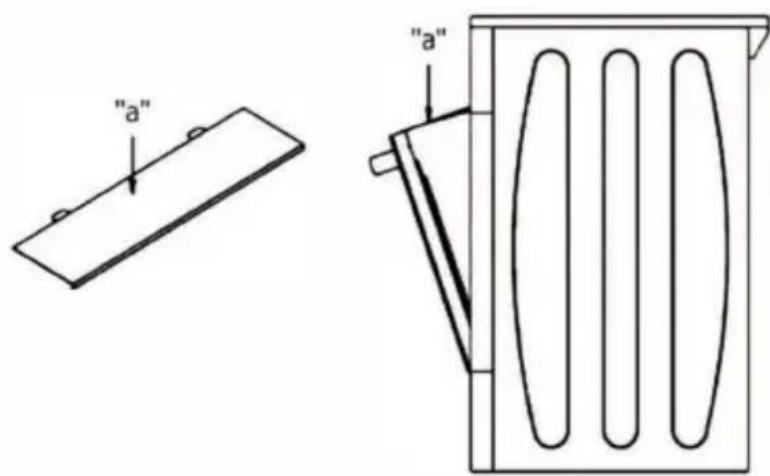

Activez le bouton grill (Figure 11, N°7). La résistance grill fonctionne et devient chaude au bout de 2-3 minutes; Placez les viandes sur la grille métallique pour faire les grillades et mettez-la dans le four à la hauteur souhaïée. Installez la tôle de protection (Figure15,lettre "a") et laissez la porte entrouverte durant la cuisson.

Figure 15

MISE EN GARDE : Les parties accessibles peuvent devenir chaudes quand le grill est utilisé. Les enfants doivent être tenus à distance.

Utilisation de la grille dans le four :

Il y a 3 niveaux d'étagère dans le four. La grille peut être utilisée sur les niveaux du haut ou du milieu suivant la cuisson souhaitée.

Attention: Qüand la fonction grill est utilisé un填补ant ou un plat résistant à la chaleur et rempli de moitié d'eau doit être place endessous de la grille.

NETTOYAGE ET ENTRETIEN

1 - Nettoyez la cuisineire lorsqu'elle est froide.
2 - Déconnectez toujours l'appareil du réseau électrique avant le nettoyage.
3 - Utilisez de l'eau savonneuse tiège en ayant soin de rincer et d'essuyer avec un chiffon doux. N'utilise jamais de produits abrasifs et corrosifs.
4 - Faites attention de ne pas boucher les injecteurs et les brûleurs pendant le nettoyage.
5 - Graissez la plaque électrique si vous ne l'utilise pas pendant un certain temps.
6 - La porte du four peut se démonter, facilitant ainsi le nettoyage. Pour le démontage, ouvre la porte, basculez les crochets de chaque charnière et tirez la porte vers vous. Au remontage, opéréz de la façon

inverse.

7 - Ne pas utiliser des produits d'entretien abrasif ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.

CHANGEMENT DE LA LAMPE DU FOUR

En cas de panne de lampe, veuillez-vous adresser au service après-vente ou votre revendeur.

Attention: Pour changer cette lampe le courant d'alimentation électrique doit être impérativement coupé avant toute intervention. Débranchez le cable électrique (Figure 16), dé-

montez ensuite le verre de protection de la lampe (Figure 17), dévissez la lampe, changez la et remontez l'ensemble. Testez ensuite en rebranchant le cable électrique. Si la panne est toujours existante, adressez-vous au service après-vente de votre revendeur.

Figure 17

MISE AU REBUT

Enlèvement des appareils menagers usages

La directive Européenne 2012/19/UE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jetés dans le flux normal des déchets Municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur apparREIL.

QUE FAIRE EN CAS DE PANNE

En cas de panne électrique veuillez vérifier:

• en premier la prise électrique au moyen d'un autre, apparéil.
• Ensuite, vérifie que le compteur est enclenché et que le fusible de protection est correct. Àpres cette vérificationappelezle service après-ventede en lui indiquant la reférence devoitre appeareil indiquée sur la plaque signalétique.

ATTENTION !!! Cét apparéil doit être réparé seulement par un technicien qualifié.

ECOCONCEPTION ET CONSOMMATION D'ENERGIE

REGLEMENT (UE) N° 66 / 2014

Ecoconception

Votre apparéil est en conformité avec les exigences du règlement 66/2014 de la Commission Européenne.

Information concernant le four de votre cuisine :

Marque	OCEANIC
Référence	OCEA105WV2 (modèle: ETF 156 GSCF)OCEA105BV2 (modèle: ETF 156 GSCF)OCEA105IXV2 (modèle: ETF 156 GSCF)
Poids net	29,8 Kg OCEA105WV229,5 Kg OCEA105BV229,3 Kg OCEA105IXV2
Nombre de cavité	1
Source de chaleur	Gaz
Volume	39,2 litres
Consommation d'énergie / Convection naturelle(EC)	3,64 MJ/cycle / 1,01 kWh/cycle
Consommation d'énergie / Chaleur tournante(EC)	-
Indice d'efficacité énergétique (EEI)	69,33
Classe énergétique	A+
Méthode de calcul et de mesure	EN15181 / Règl.(EU)N°66/2014

Information concernant le plan de cuisson de votre cuisinière :

Marque	OCEANIC
Référence	OCEA105WV2 (modèle : ETF 156 GSCF)OCEA105BV2 (modèle : ETF 156 GSCF)OCEA105IXV2 (modèle : ETF 156 GSCF)
Poids net	29,8 Kg OCEA105WV229,5 Kg OCEA105BV229,3 Kg OCEA105IXV2
Source d'énergie	Gaz
Nombre de brûleur	4
Efficacité énergétique du brûleur avant gauche (EE)	61.3 %
Efficacité énergétique du brûleur arrière gauche (EE)	57.1 %
Efficacité énergétique du brûleur arrière droit (EE) 57.1 %
Efficacité énergétique du brûleur avant droit (EE)	-
Efficacité énergétique du brûleur du plan de cuisson gaz (EE)	58.5 %
Méthode de mesure et de calcul	EN 30-2-1/ Règl.(EU)N°66/2014

Conseils pour economiser de l'énergie :

Utilisation du four :

• Préchauffer le four à la température souhaitation avant demettrevoireplat dansle four.
• Ne pas préchauffer le four plus longtemps qu'il ne le faut. Le four est pré à cuire vos plats dés que levoyant du thermostat s'éteint la première fois.

• Faire attention de ne pas ouvrir trop souvent la porte du four pendant la cuisson.

• Veiller à ce que la porte du four ne soit pas entre ouvertependant sonutilisation.

• Vous pouvez cuire plusieurs plats à la fois dans le four.
• Vous pouvez cuire un deuxième plat tout de suite après la cuisson du premier. Cela vous évitera le préchauffage pour le第二种 plat.
• Vous pouvez eteindre votre four quelques minutes avant la fin de la cuisson.
• Décongeler les alimentents congelés en les sortant de votre congélateur suffisamment à l'avance avant de les cuire dans le four.

Utilisation du plan de cuisson :

Utiliser des casseroles et poêles avec un couvercle.
Utiliser des couvercles adaptés à votre casserrole ou poèle.
Utiliser des casseroles et poêles de diamètre adapté à la taille de vos brûleurs (voir les diamètres indiqués dans la partie « UTILISATION » de la notice d'utilisation).
- Utiliser des casseroles dont la taille est adaptée à la quantité de vos alimentés.

Aliments	Four gaz		Grillelectrique
	Position du plat (gradin)	Durée de Cuisson	Position du plat	Durée de Cuisson
Gâteau	2	30-50
Gâteau au fruit	2	30-50
Tarte aux Fruits	2	45-60
Macaron	2	30-50
Pain d'éplice	2	40-60
Pâté	2	40-60
Cake	2	45-65
Biscuit	2	30-50
Vande d'Agneau	2	30-50	2-3	15-25
Côtelette d'agneau			2-3	15-25
Vande de Bœuf	2	30-50
Côtelette de Bœuf			2-3	20-30
Bifteck de Bœuf	2		2-3	15-25
Vande de mouton	2	45-80
Bœuf Rôti	2	60-90
Poulet (entier)	2	60-90
Poulet (morceaux)	2	35-50
Poissons	2	30-40
Dinde	2	70-100
Macaroni au four	2	30-50
Pâté mince	2	30-40

		REFERENCES
		OCEA105W2 - OCEA105BV2 - OCEA105IXV2
CLASSE		1
CATEGORIE		II2E+3+
PAYS DE DESTINATION		FRANCE
TYPE DE GAZ ET PRESSION		G20/25 20/25 mbar	G30/G31 28.30/37 mbar
PUISSANCE TOTALE en kw		8,6 kW	8,4 kW
DEBIT TOTAL en m3n oug/n		0,832 m3h	610,79 g/h
DEBITS DES BRULEURS	BRULEUR RAPIDE	2,80 kW	0,272 m3/h	2,70 kW	196 g/h
	BRULEUR SEMI-RAPIDE	1,60 kW	0,146 m3/h	1,60 kW	116 g/h
	BRULEUR AUXILIAIRE	0,95 kW	0,092 m3/h	0,90 kW	65 g/h
	FOUR	1,65 kW	0,176 m3h	1,50 kW	109,07 g/h
DEBITS REDUITS DES BRULEURS	BRULEUR RAPIDE	1.19 kW	0,113 m3h	1.1kW	79.98 g/h
	BRULEUR SEMI-RAPIDE	0,87 kW	0,82 m3h	0,87 kW	63.26 g/h
	BRULEUR AUXILIAIRE	0,59 kW	0,056 m3h	0,59 kW	42,9 g/h
	FOUR	0,70 kW	0,070 m3h	0,70 kW	50,90 g/h
	GRILL ELECTRIQUE	1500 W
	ALLUMAGE ELECTRIQUE	OUI(POUR LES BRULEURS DE LA TABLE DE CUISSON)
	ECLAIRAGE DU FOUR	OUI

Le gaz et la pression pour lesquels l'appareil est regle : G20/25 - 20/25 mbar

OCEANIC

120-126 Quai de Bacalan, CS11584 33067 Bordeaux FRANCE

EURESCO Sarl

20,Place des Halles

67000 Strasbourg

Cette notice peut etre disponible sous format PDF sur demande a [e-mail]

GARANTIE

La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages resultant de:

(1) déteriorations superficieles dues à l'usure normale du produit ;
(2) défauts ou déteriorations dus au contact du produit avec des alimentés ou des liquides et dus à la corrosion provoquée par la rouille ;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou approvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

oceanic

www.oceanic.eu
