LE1M35N710 - Disjoncteur SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur
Marque	Schneider
Modèle	LE1M35N710
Nombre de pôles	3
Courant nominal	35 A
Tension nominale	400 V AC
Pouvoir de coupure	10 kA
Courbe de déclenchement	C
Dimensions (L × H × P)	90 × 70 × 50 mm
Poids	0,3 kg
Alimentation	Secteur
Fonctions principales	Protection contre les surcharges et les courts-circuits
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Couper l'alimentation avant toute intervention
Pièces détachées et réparabilité	Contacter le service après-vente Schneider
Normes	IEC 60947-2
Température de fonctionnement	-25 °C à +60 °C
Indice de protection	IP20
Fixation	Rail DIN

FOIRE AUX QUESTIONS - LE1M35N710 SCHNEIDER

Quelle est la différence entre une courbe C et une courbe B ?

La courbe C déclenche pour des surintensités de 5 à 10 fois le courant nominal, adaptée aux circuits d'éclairage et prises. La courbe B déclenche de 3 à 5 fois, pour les circuits résistifs.

Ce disjoncteur est-il adapté pour un usage résidentiel ?

Oui, le LE1M35N710 convient aux installations domestiques avec un courant nominal de 35 A et une courbe C.

Quelle est la procédure pour remplacer le disjoncteur ?

Coupez l'alimentation générale, retirez le disjoncteur défectueux du rail DIN, connectez le nouveau en respectant les sections de câble et serrez les vis. Remettez sous tension.

Le disjoncteur saute fréquemment, que faire ?

Vérifiez s'il y a une surcharge ou un court-circuit. Réduisez la charge branchée ou recherchez un défaut d'isolement. Si le problème persiste, consultez un électricien.

Quelle est la section de câble maximale pour ce disjoncteur ?

La section maximale est de 25 mm² pour les câbles rigides et 16 mm² pour les câbles souples, selon les normes.

Ce modèle est-il compatible avec les coffrets Schneider ?

Oui, il se monte sur rail DIN standard et s'intègre dans les coffrets Schneider Easy9 ou Prisma.

Comment tester le bon fonctionnement du disjoncteur ?

Utilisez le bouton de test (T) pour simuler un défaut. Le disjoncteur doit déclencher immédiatement. Si ce n'est pas le cas, faites-le vérifier.

Quelle est la durée de vie typique de ce disjoncteur ?

En conditions normales, la durée de vie mécanique est d'environ 20 000 manœuvres et la durée de vie électrique de 10 000 cycles de coupure.

Puis-je utiliser ce disjoncteur en courant continu ?

Non, ce modèle est conçu pour le courant alternatif (AC) uniquement. Pour du continu, utilisez un disjoncteur spécifique.

Où trouver le schéma de raccordement ?

Le schéma est imprimé sur le côté du disjoncteur. Vous pouvez aussi le télécharger sur le site Schneider, section support.

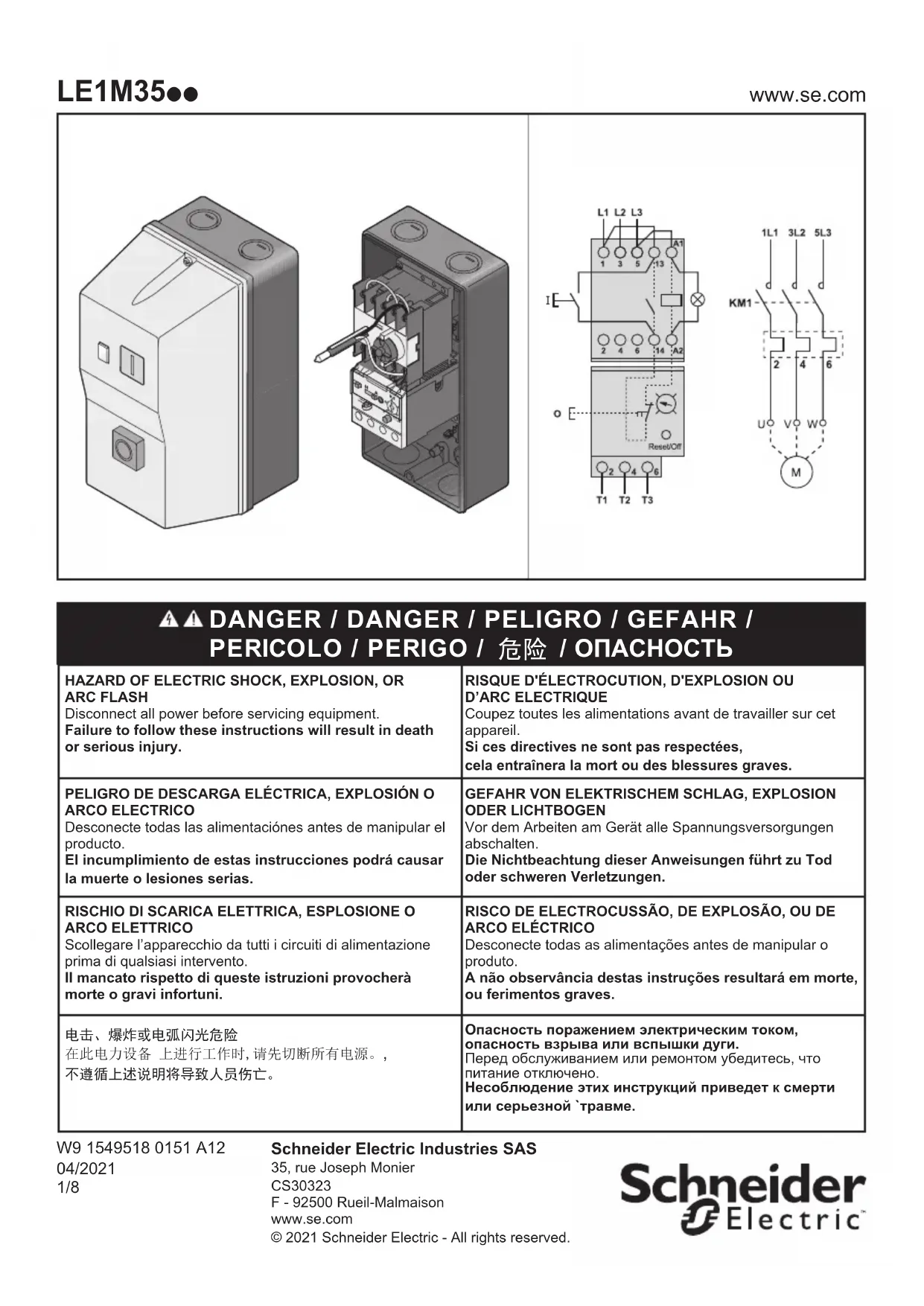

MODE D'EMPLOI LE1M35N710 SCHNEIDER

35, rue Joseph Monier

CS30323

F-92500 Rueil-Malmaison

www.se.com
