| Type de produit | Pompe à pied |
| Marque | SKS |
| Modèle | Airkompressor Compact 10.0 |
| Matériau du tube | Acier |
| Poignée | Ergonomique |
| Base | Plastique |
| Raccord de valve | Schrader et Presta |
| Manomètre | Précision, remplaçable |
| Dimensions (approx.) | 65 cm (hauteur) x 25 cm (largeur) x 10 cm (profondeur) |
| Poids (approx.) | 1,5 kg |
| Alimentation | Manuelle (actionnement à levier) |
| Débit d'air | Non spécifié, standard pour pompe à pied |
| Pression maximale | Non spécifiée, typique jusqu'à 11 bar / 160 psi |
| Fonctions principales | Gonflage de pneus, ballons, équipements sportifs |
| Entretien | Remplacement du manomètre, de la rondelle en caoutchouc, du système anti-retour, des joints de valve |
| Nettoyage | Essuyer avec un chiffon humide, éviter les solvants |
| Pièces détachées disponibles | Manomètre, rondelle en caoutchouc, système anti-retour, joints de valve |
| Réparabilité | Oui, pièces remplaçables par l'utilisateur |
| Garantie | Non spécifiée, standard du fabricant |
| Notice disponible | Oui, en PDF sur notice-facile.com |
FOIRE AUX QUESTIONS - Airkompressor Compact 10.0 SKS
Questions des utilisateurs sur Airkompressor Compact 10.0 SKS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice Airkompressor Compact 10.0 - SKS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Airkompressor Compact 10.0 de la marque SKS.
MODE D'EMPLOI Airkompressor Compact 10.0 SKS

Poignée ergonomique
Tube en acier

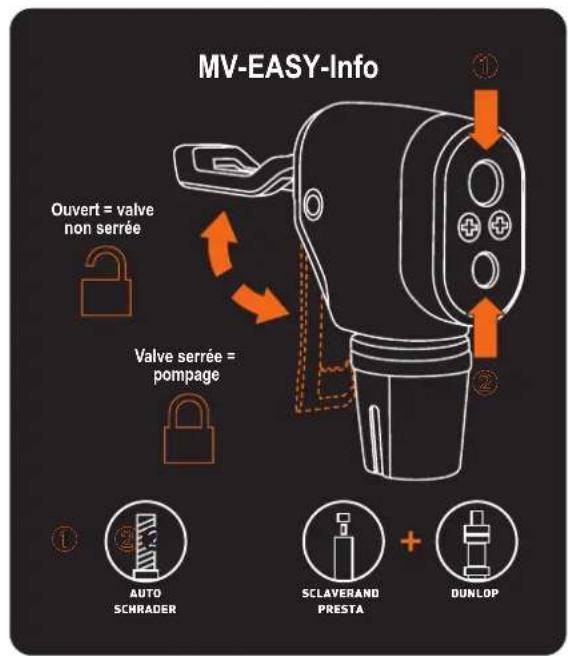

Raccord de valve
Manometre de précision

Base en plastique

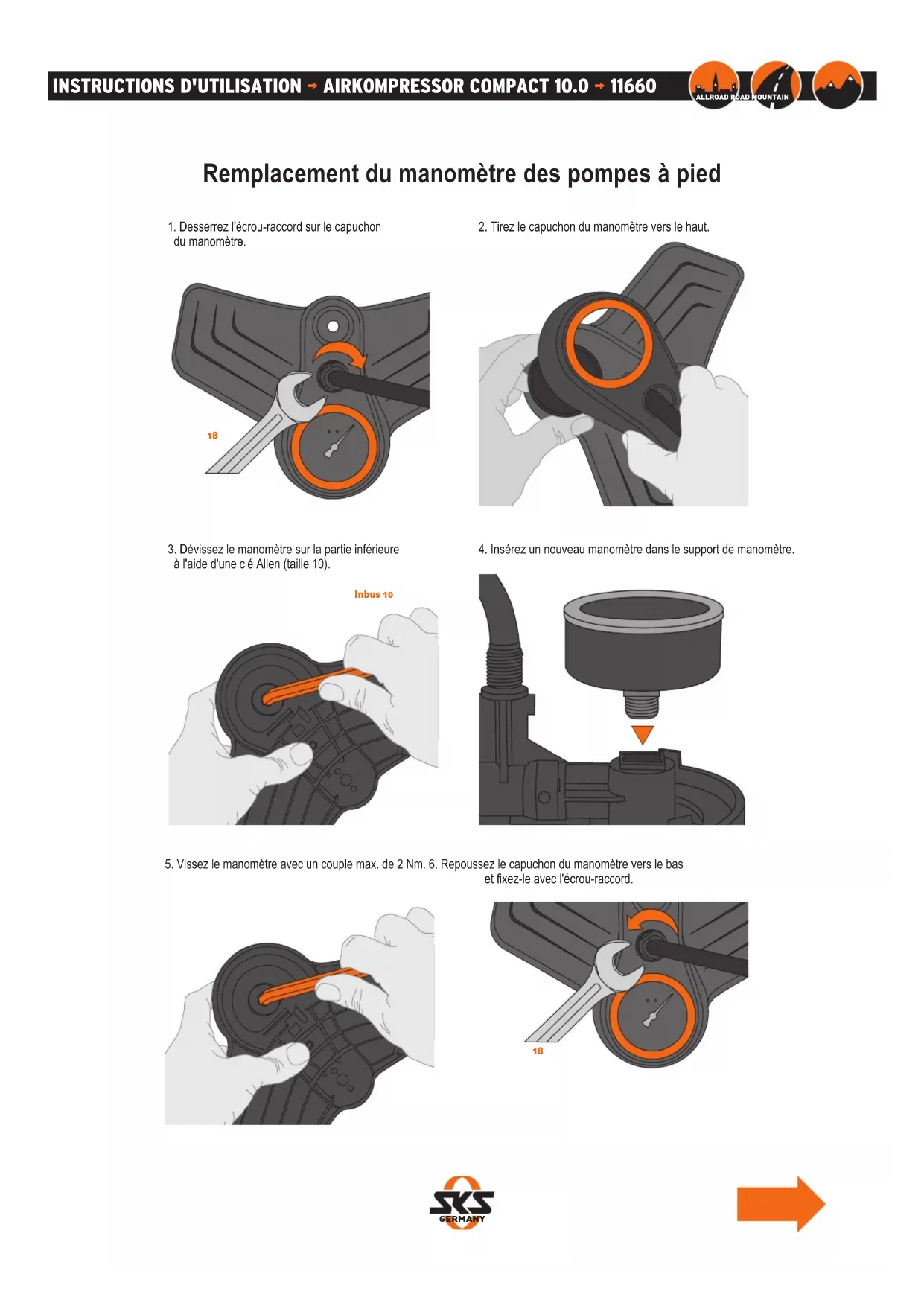

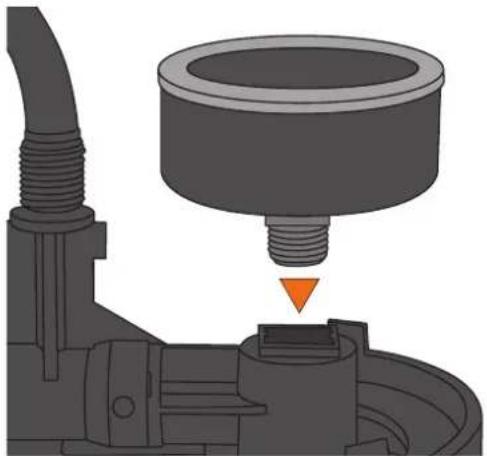

Remplacement du manomètre des pompes à pied

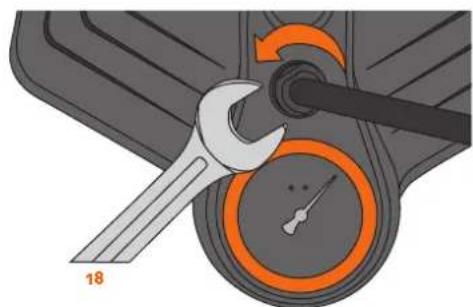

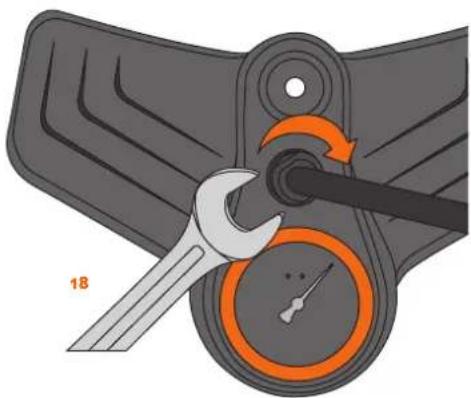

- Desserrez l'écrou-raccord sur le capuchon du manomètre.

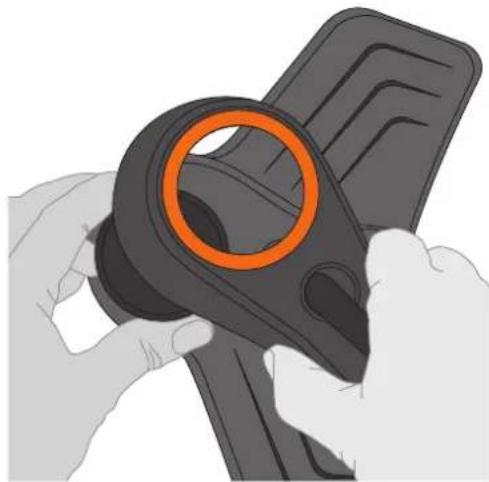

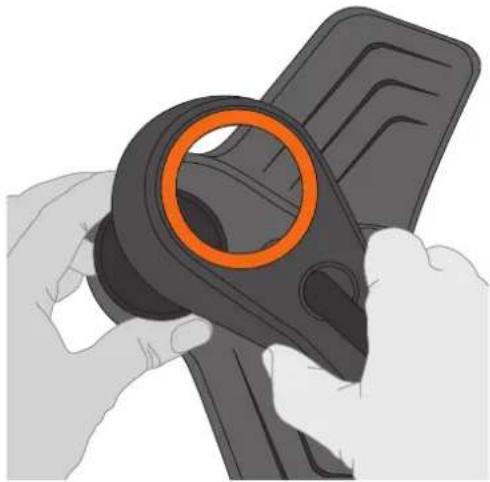

- Tirez le capuchon du manomètre vers le haut.

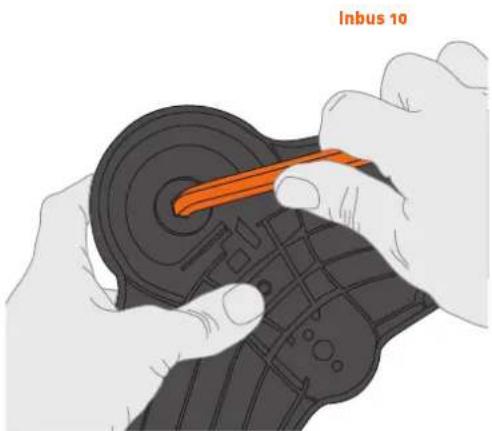

- Devissez le manometre sur la partie inférieure à l'aide d'une clé Allen (taille 10).

- Insérez un nouveau manomètre dans le support de manomètre.

- Vissez le manomètre avec un couple max. de 2 Nm. 6. Repoussez le capuchon du manomètre vers le bas et fixez-le avec l'écrou-raccord.


Remplacement de la rondelle en caoutchouc
- Retirez les deux vis Torx (T25) du support de tube. Retirez d'un coup sec la tige de piston du tube.

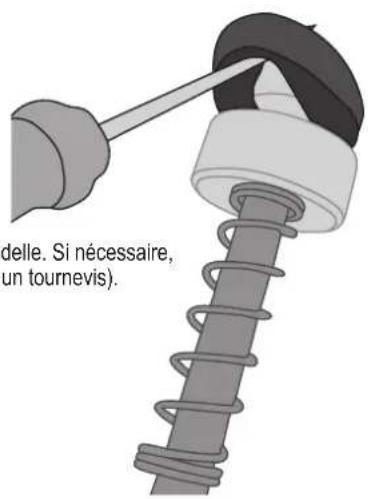

- Retirez l'ancienne rondelle. Si nécessaire, utilisez un outil (par ex. un tourmevis).

- Enfilz la nouvelle rondelle sur la tige de piston jusqu'à ce qu'elle soit place dans le joint prevu à cet effet.
ATTENTION: Veillez à ce que le côte soit correct!
- Graissez la rondelle en caoutchouc, remettez la tige de piston en place et vissez-la.

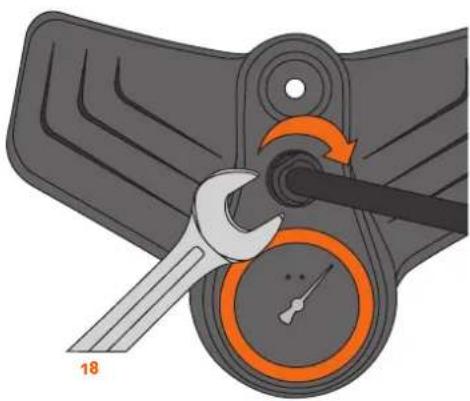

Remplacement du système anti-retour
- Desserrez l'écrou-raccord sur le capuchon du manomètre.

- Tirez le capuchon du manomètre vers le haut.

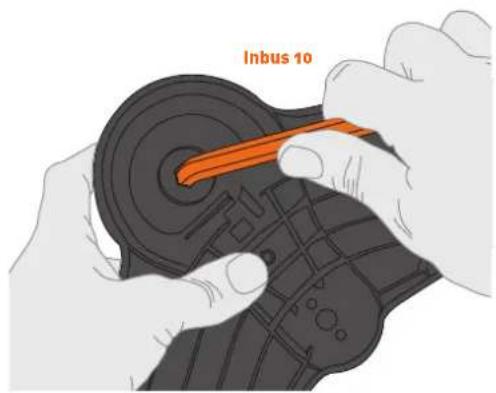

- Devisser le manometre sur la partie inférieure à l'aide d'une clé Allen (taille 10).

- Tourmez le support du manomètre d'env. 45^ dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'une résistance soit ressentie. Retirez ensuite le support du manomètre.

- Remplacez le système anti-retour et suivez les étapes precedentes en sens inverse.

- ATTENTION: Veillez à ce que le système anti-retour soit correctement place dans l'ancrage prévu à cet effet. Contrôlez la position du ressort!

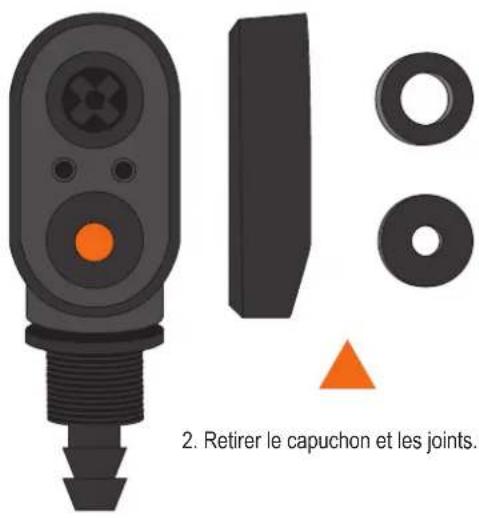

Remplacement des joints de valve

- Retirer les vis cruciformes.

-
Retirer le capuchon et les joints.
-
Mettre en place les nouveaux joints.

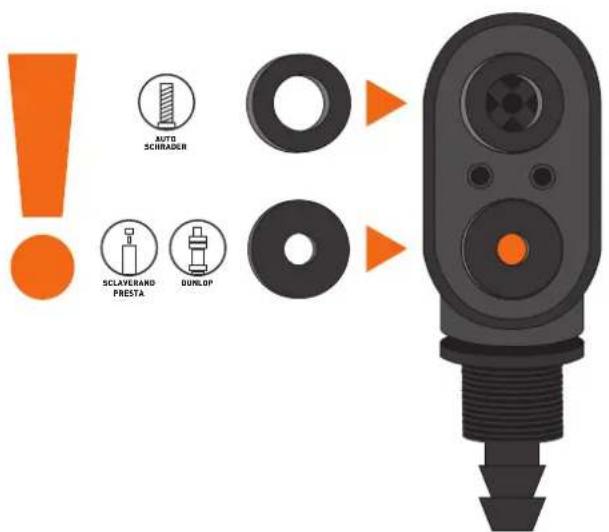

ATTENTION: Joints differents pour Schrader et Presta.

- Remetre le capuchon en place et le visser.
