Type de produit	Système de conduits d'aération à fentes
Marque	Leviton
Modèle	4980LVFO
Dimensions (vertical)	Hauteur 1 m ou 2 m (assemblé); largeur adaptée aux bâtis 48,3 cm
Dimensions (horizontal)	À fixer à l'avant d'un bâti standard
Matériau	Acier (estimation)
Couleur	Noir ou gris (estimation)
Compatibilité bâti	Bâtis d'équipement standard (48,3 cm)
Fonctions principales	Organisation et gestion du câblage; passage vertical/horizontal
Accessoires inclus	Vis de montage n°12; supports de montage
Accessoires optionnels	Support de montage 49265-BKT; gestionnaire de mou de câble 49265-SL1/SL2; languette de retenue 49265-WR1; charnière de couvercle 49265-HNG; routeur de câble; couvercles de transition 49265-EX1/EX3
Type de conduit	Fentes verticales et horizontales
Installation	Sur bâti d'équipement; fixation par vis
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas installer près d'eau; ne pas insérer d'objets; éviter les orages
Réparabilité	Pièces détachées disponibles (accessoires)
Poids (estimation)	Environ 2-3 kg par section de 1 m
Alimentation	Aucune (passif)

FOIRE AUX QUESTIONS - 4980LVFO Leviton

Comment installer le conduit vertical 4980LVFO ?

Aligner les trois supports de montage avec le bâti d'équipement, fixer avec les vis n°12 fournies. Pour les conduits de 2 m, aligner les pattes de fixation. Enclencher le couvercle sur les languettes.

Quels accessoires sont disponibles pour ce système ?

Accessoires : support de montage 49265-BKT, gestionnaire de mou de câble 49265-SL1/SL2, languette de retenue 49265-WR1, charnière de couvercle 49265-HNG, routeur de câble, couvercles de transition 49265-EX1/EX3.

Ce conduit est-il compatible avec les bâtis standards ?

Oui, il est conçu pour les bâtis d'équipement de format standard (48,3 cm).

Comment fixer le couvercle du conduit ?

Aligner les bords du couvercle avec ceux du conduit, puis enclencher le couvercle sur les languettes. Pour les conduits horizontaux, poser le couvercle sur le dessus des languettes et pousser vers le bas en tournant.

Puis-je faire passer des câbles entre conduits verticaux et horizontaux ?

Oui, les languettes peuvent être repliées ou détachées pour faciliter le passage. Utilisez les couvercles de transition 49265-EX1/EX3 pour camoufler la jonction.

Comment installer le gestionnaire de mou de câble ?

Glissez le gestionnaire de mou sur les languettes du conduit vertical (figure 4). Il permet de ranger les longueurs de câble inutilisées.

Quelle est la fonction de la languette de retenue ?

Elle empêche les câbles de sortir des conduits à fentes. S'enclenche sur les languettes du conduit (figure 5).

Comment utiliser la charnière de couvercle ?

Installer d'abord le couvercle, puis enclencher la charnière entre les languettes et la fixer d'un côté du couvercle. Utiliser au moins deux charnières par couvercle.

Quelles sont les consignes de sécurité importantes ?

Ne pas installer près d'eau, ne pas insérer d'objets dans les ouvertures, ne pas installer pendant un orage, éviter les endroits mouillés, ne pas toucher les bornes non isolées si le circuit est sous tension.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez aussi demander une traduction par email.

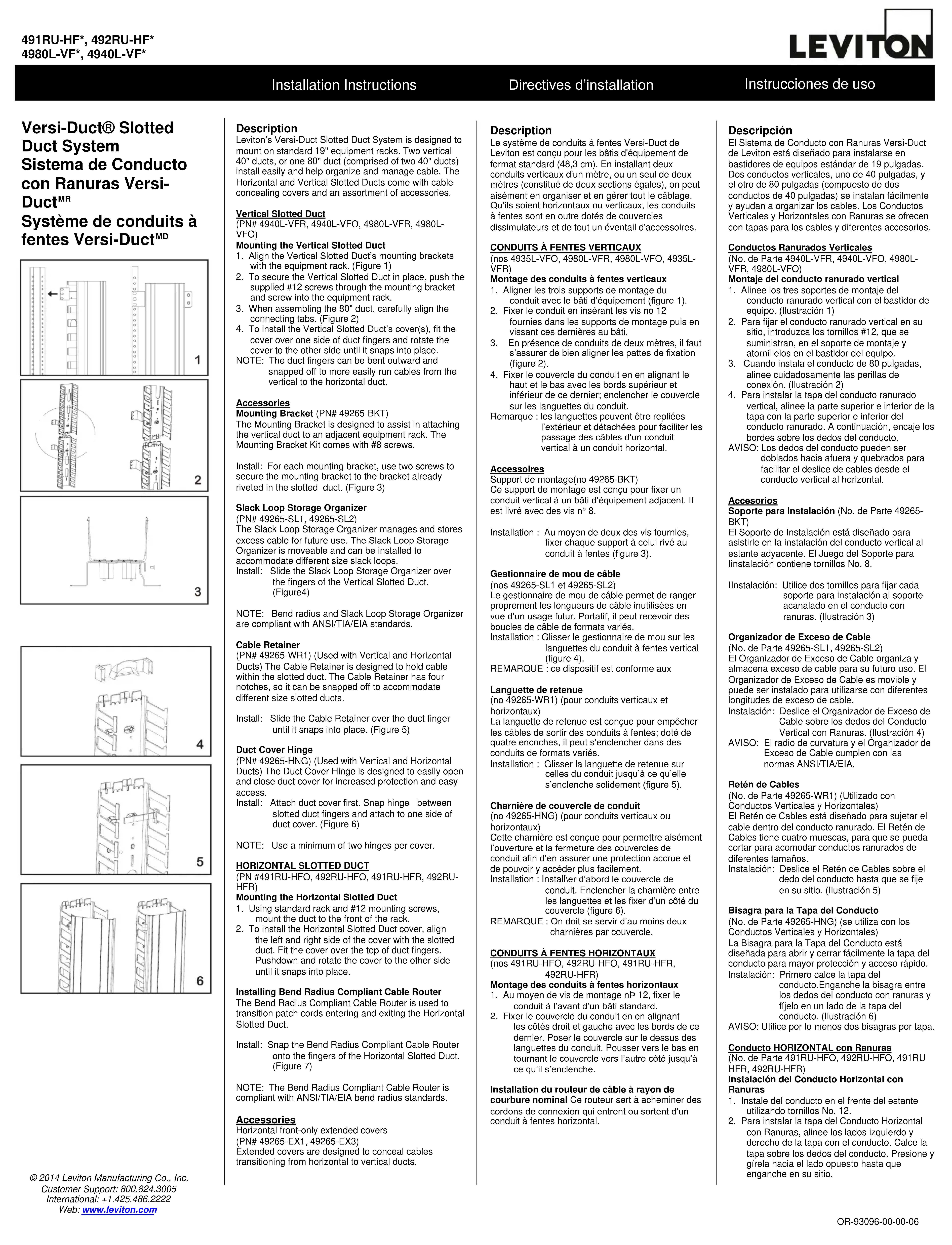

MODE D'EMPLOI 4980LVFO Leviton

Directives d'installation

Le système de conduits à fentes Versi-Duct de Leviton est conçu pour les bâtis d'équipement de format standard (48,3 cm). En installant deux conduits verticaux d'un mètre, ou un seul de deux mètres (constitué de deux sections égales), on peut aisément en organiser et en gérer tout le câblage. Qu'ils soient horizontaux ou verticaux, les conduits à fentes sont en outre dotés de couvercles dissimulateurs et de tout un éventail d'accessoires.

CONDUITS À FENTES VERTICAUX

(nos 4935L-VFO, 4980L-VFR, 4980L-VFO, 4935L-VFR)

Montage des conduits à fentes verticaux

1. Aligner les trois supports de montage du conduit avec le bâti d'équipement (figure 1).

2. Fixer le conduit en insérant les vis no 12 fournies dans les supports de montage puis en vissant ces dernières au bâti.

3. En présence de conduits de deux mètres, il faut s'assurer de bien aligner les pattes de fixation (figure 2).

4. Fixer le couvercle du conduit en en alignant le haut et le bas avec les bords supérieur et inférieur de ce dernier; enclencher le couvercle sur les languettes du conduit.

Remarque : les languettes peuvent être repliées l'extérieur et détachées pour faciliter les passage des câbles d'un conduit vertical à un conduit horizontal.

Accessoires

Support de montage(no 49265-BKT) Ce support de montage est conçu pour fixer un conduit vertical à un bâti d'équipement adjacent. Il est livré avec des vis n° 8.

Installation : Au moyen de deux des vis fournies, fixer chaque support à celui rivé au conduit à fentes (figure 3).

Gestionnaire de mou de câble

(nos 49265-SL1 et 49265-SL2)

Le gestionnaire de mou de câble permet de ranger proprement les longueurs de câble inutilisées en vue d'un usage futur. Portatif, il peut recevoir des boucles de câble de formats variés.

Installation : Glisser le gestionnaire de mou sur les languettes du conduit à fentes vertical (figure 4).

REMARQUE : ce dispositif est conforme aux

Languette de retenue

(no 49265-WR1) (pour conduits verticaux et horizontaux)

La languette de retenue est conçue pour empêcher les câbles de sortir des conduits à fentes; doté de quatre encoches, il peut s'enclencher dans des conduits de formats variés.

Installation : Glisser la languette de retenue sur celles du conduit jusqu'à ce qu'elle s'enclenche solidement (figure 5).

Charnière de couvercle de conduit

(no 49265-HNG) (pour conduits verticaux ou horizontaux)

Cette charnière est conçue pour permettre aisément l'ouverture et la fermeture des couvercles de conduit afin d'en assurer une protection accrue et de pouvoir y accéder plus facilement.

Installation : Install\er d'abord le couvercle de conduit. Enclencher la charnière entre les languettes et les fixer d'un côté du couvercle (figure 6).

REMARQUE : On doit se servir d'au moins deux charnières par couvercle.

CONDUITS À FENTES HORIZONTAUX

(nos 491RU-HFO, 492RU-HFO, 491RU-HFR, 492RU-HFR)

Montage des conduits à fentes horizontaux

1. Au moyen de vis de montage nP 12, fixer le conduit à l'avant d'un bâti standard.

2. Fixer le couvercle du conduit en en alignant les côtés droit et gauche avec les bords de ce dernier. Poser le couvercle sur le dessus des languettes du conduit. Pousser vers le bas en tournant le couvercle vers l'autre côté jusqu'à ce qu'il s'enclenche.

Installation du routeur de câble à rayon de

courbure nominal Ce routeur sert à acheminer des cordons de connexion qui entrent ou sortent d'un conduit à fentes horizontal.

Descripción

Installation :Enclencher le routeur sur les languettes du conduit (figure 7).

REMARQUE : ce dispositif est conforme aux normes ANSI/TIA/EIA relatives aux rayons de courbure admissibles.

Accessoires

Couvercles de transition avant

(nos 49265-EX1 et 49265-EX3) Ces couvercles allongés permettent de camoufler le passage des câble d'un conduit horizontal à un conduit vertical.

Installation : Poser le couvercle sur le dessus des languettes du conduit. Pousser vers le bas en tournant le couvercle vers l'autre côté jusqu'à ce qu'il s'enclenche.

Dispositif de retenue

(N° 49265-WR1) (pour conduits verticaux ou horizontaux) Le dispositif de retenue est conçu pour retenir les câbles dans les conduits à fentes. Il est doté de quatre encoches qui permettent de l'adapter aux conduits de tailles diverses.

Installation : Glisser le dispositif de retenue sur unelanguette du conduit jusqu'à ce qu'il s'y enclenche (figure 4).

Charnière de couvercle de conduit

(N° 49265-HNG) (pour conduits verticaux ou horizontaux)

Cette charnière est conçue pour permettre aisément l'ouverture et la fermeture des couvercles de conduit afin d'en assurer une protection accrue et de pouvoir y accéder plus facilement.

Installation : Installer d'abord le couvercle de conduit. Enclencher la charnière entre les languettes et les fixer d'un côté du couvercle (figure 5).

REMARQUE : On doit se servir d'au moins deux charnières par couvercle.

1. Lire les présentes directives et s'assurer de bien les comprendre; observer tous les avertissements et directives apparaissant sur le dispositif.

2. Ne pas installer ce dispositif à proximité d'une source d'eau - comme une baignoire, un bac à laver, une cuve à lessive ou un évier de cuisine -, dans un sous-sol humide ni près d'une piscine.

3. Ne jamais insérer quelque objet que ce soit dans les ouvertures de ce dispositif; elles sont sous tension et peuvent présenter un danger.

1. Ne jamais effectuer l'installation de câblage ou de composants de communication pendant un orage.

2. Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s'agisse de dispositifs conçus spécialement pour cet usage.

3. Ne jamais toucher des bornes de raccordement ni du fil non isolés, à moins que le circuit ne soit pas relié à l'interface réseau.

4. On doit prendre toutes les précautions requises lorsqu'on installe ou modifie du câblage ou des composants de télécommunication.

5. Afin d'éviter les chocs électriques, toutes les ouvertures doivent être dotées d'un module.
