Brookside 607885 - Lampe NUVO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe suspendue d'intérieur
Marque	NUVO
Modèle	Brookside 607885
Matériau de l'abat-jour	Verre
Hauteur réglable	Oui, par assemblage de tiges multiples
Alimentation électrique	Raccordement au réseau domestique (120V, 60Hz)
Ampoule requise	Standard (non fournie), respecter la puissance maximale indiquée sur la douille
Mode d'installation	Fixation au plafond sur boîte de sortie, avec sangle circulaire
Mise à la terre	Obligatoire, vis verte fournie
Entretien et nettoyage	Chiffon doux et savon doux pour le verre ; éviter produits abrasifs
Sécurité	Ne jamais suspendre par le fil électrique ; consulter un électricien en cas de doute
Pièces détachées disponibles	Oui, références par lettres (A à M) dans la notice
Outils nécessaires	Aucun outil particulier requis pour l'installation

FOIRE AUX QUESTIONS - Brookside 607885 NUVO

Comment installer la lampe Brookside 607885 ?

Suivez les étapes dans l'ordre : vissez les tiges (I, H, G, F) pour obtenir la hauteur souhaitée, fixez la sangle circulaire (B) à la boîte de sortie, connectez les fils selon les groupes A et B, et terminez par l'assemblage de la verrière et de l'abat-jour.

Quels outils sont nécessaires pour l'installation ?

Aucun outil particulier n'est requis. Cependant, un tournevis peut être utile pour serrer les vis de la sangle circulaire.

Comment connecter les fils électriques ?

Identifiez les fils de votre luminaire : les fils du Groupe A (noir, brun doré ou noir avec détecteur) se connectent au fil noir résidentiel, et ceux du Groupe B (blanc ou gris sans détecteur) au fil blanc. Utilisez des connecteurs de fils en les vissant dans le sens horaire jusqu'à résistance.

Que faire si je ne suis pas sûr de l'installation électrique ?

Consultez un électricien professionnel. Un câblage réglementaire est essentiel pour un fonctionnement sécuritaire.

Comment mettre à la terre le luminaire ?

Insérez la vis verte de mise à la terre dans le trou à deux encoches de la barre de suspension. Enroulez le fil de terre du luminaire autour de cette vis et serrez. Ne connectez jamais le fil de terre aux fils noir ou blanc.

Quelle ampoule utiliser ?

L'ampoule n'est pas fournie. Utilisez une ampoule standard adaptée à la douille, sans dépasser la puissance maximale recommandée indiquée sur la douille.

Comment nettoyer la lampe ?

Utilisez un chiffon doux pour le corps et du savon doux pour le verre. Évitez les produits abrasifs comme la laine d'acier ou les poudres à récurer.

Puis-je commander des pièces de rechange ?

Oui, conservez les instructions et utilisez les lettres de référence de l'illustration (A à M) pour commander les pièces nécessaires.

La hauteur de suspension est-elle réglable ?

Oui, vous pouvez ajuster la hauteur en ajoutant ou retirant des tiges (I, H, G, F) lors de l'assemblage initial.

Que faire si les connecteurs de fils ne tiennent pas ?

Refaites les étapes 3 et 4 : placez les fils uniformément, vissez le connecteur dans le sens horaire jusqu'à résistance, puis essayez de retirer doucement le connecteur. Ne laissez aucun fil nu visible à l'extérieur.

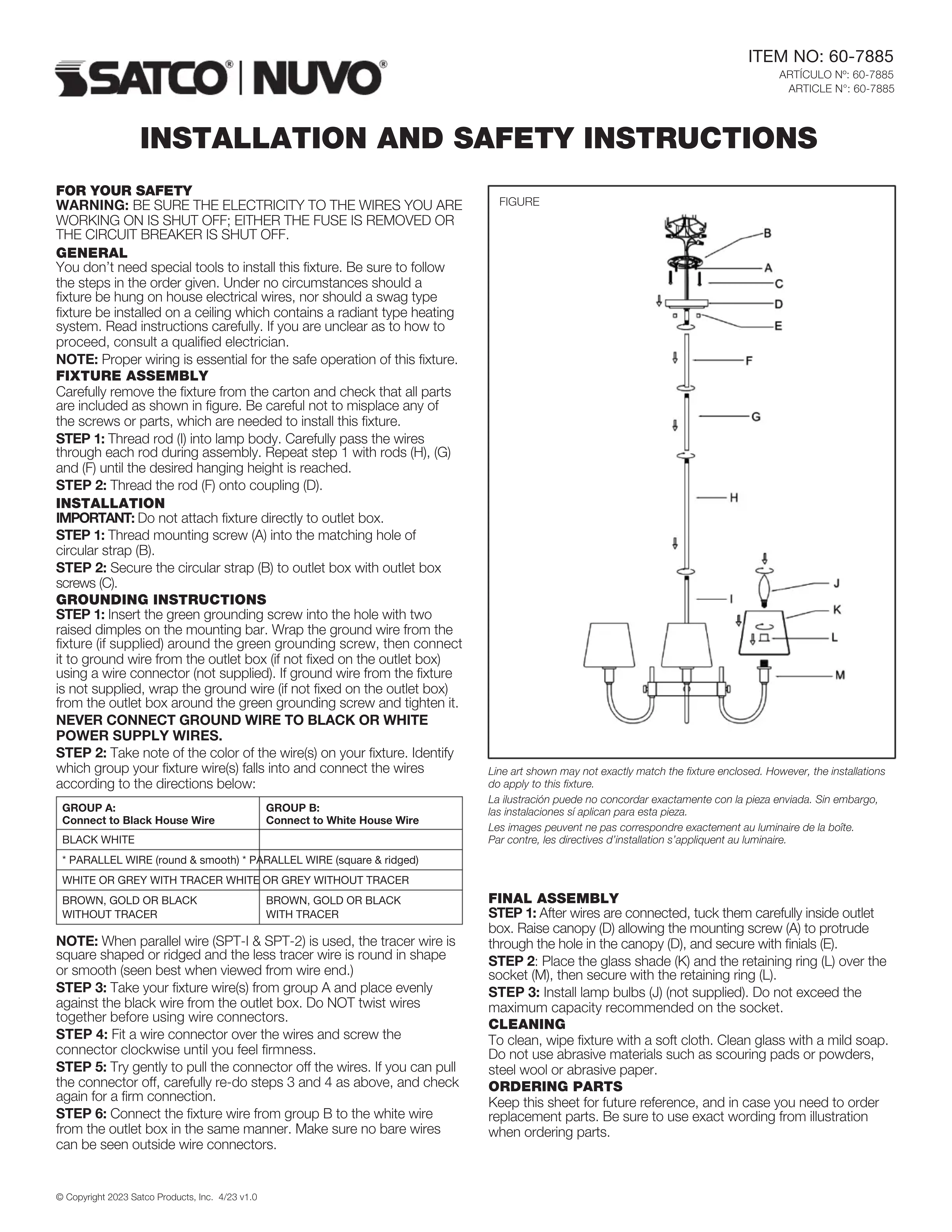

MODE D'EMPLOI Brookside 607885 NUVO

Vous n'avez pas besoin d'outils particuliers pour installer ce luminaire. Assurez-vous de suivre les étapes selon l'ordre indiqué. En aucun cas, un luminaire ne doit être suspendu par un fil électrique résidentiel, ni un luminaire à suspension ne doit être fixé à un plafond comportant un système de chauffage par rayonnement. Lisez bien les instructions. Si vous êtes incertain de la façon de procéder, consultez un électricien professionnel.

REMARQUE: Un câblage réglementaire est essentiel pour un fonctionnement sécuritaire de ce luminaire.

ENSEMBLE DE LUMINAIRE

Retirez soigneusement le luminaire de la boîte de carton, puis vérifiez si toutes les pièces correspondant à l'illustration sont comprises. Faites attention de ne pas égarer une vis ou une pièce requise pour l'installation de ce luminaire.

ÉTAPE 1: Vissez la tige (I) dans le corps de la lampe. Passez soigneusement les fils à travers chaque tige lors de l'assemblage. Répétez l'étape 1 avec les tiges (H), (G) et (F) jusqu'à ce que la hauteur de suspension souhaitée soit atteinte.

ÉTAPE 2: Enfilez la tige (F) sur l'accouplement (D).

INSTALLATION

IMPORTANT: Ne fixez pas le luminaire directement à la boîte à prises.

ÉTAPE 1: Vissez la vis de montage (A) dans le trou correspondant de la sangle circulaire (B).

ÉTAPE 2: Fixez la sangle circulaire (B) à la boîte de sortie avec les vis de la boîte de sortie (C).

INSTRUCTIONS DE MISE À LA TERRE

ÉTAPE 1: Insérez la vis verte de mise à la terre dans le trou à deux encoches en relief situé dans la barre de suspension. Enroulez le fil de mise à la terre du luminaire (s'il est fourni) autour de la vis verte de mise à la terre de la boîte à prises (s'il n'est pas fixé à la boîte à prises) au moyen d'un connecteur de fil (non fourni). Si le fil de mise à la terre du luminaire n'est pas fourni, enroulez le fil de mise à la terre (s'il n'est pas fixé à la boîte à prises) autour de la vise verte de mise à la terre, puis serrez-la.

NE CONNECTEZ JAMAIS LE FIL DE MISE À LA TERRE AU FIL

D'ALIMENTATION NOIR OU BLANC.

ÉTAPE 2: Notez la couleur du ou des fil(s) de votre luminaire. Déterminez dans quel groupe le ou les fil(s) de votre luminaire se trouve(nt), puis connectez le(s) fil(s) selon les directives figurant ci-après:

REMARQUE: Lorsque l'on utilise un fil parallèle (SPT-I et SPT-2), le fil avec détecteur est côté ou de forme carrée, tandis que le fil sans détecteur est lisse ou de forme ronde (mieux vu à l'extrémité du fil.)

GROUPE A:Connectez au fil noir résidentiel	GROUPE B:Connectez au fil blanc résidentiel
NOIR BLANC
* FIL PARALLÈLE (rond et lisse) * FIL PARALLÈLE (carré et côté)
BLANC OU GRIS AVEC DÉTECTEUR BLANC OU GRIS SANS DÉTECTEUR
BRUN DORÉ OU NOIR SANSDÉTECTEUR	BRUN DORÉ OU NOIR AVECDÉTECTEUR

ÉTAPE 3: Prenez le(s) fil(s) de votre luminaire du groupe A, puis placez-le(s) uniformément contre le fil noir provenant de la boîte à prises. Ne torsadez PAS les fils avant d'utiliser des connecteurs de fils.

ÉTAPE 4: Posez des connecteurs sur les fils, puis vissez-les dans le sens horaire jusqu'à ce que vous sentiez une résistance.

ÉTAPE 5: Essayez de retirer en douceur les connecteurs des fils. Si vous pouvez retirer le connecteur, refaites soigneusement les étapes 3 et 4 précédentes, puis vérifiez de nouveau si la connexion est solide.

ÉTAPE 6: Connectez le fil de luminaire du groupe B au fil blanc de la boîte à prises en procédant de la même façon. Assurez-vous que l'on ne peut voir aucun fil nu à l'extérieur des connecteurs de fils.

ASSEMBLAGE FINAL

ÉTAPE 1: Une fois les fils connectés, rangez-les soigneusement à l'intérieur de la boîte de sortie. Soulevez la verrière (D) en laissant la vis de montage (A) dépasser à travers le trou de la verrière (D), et fixez avec les embouts (E).

ÉTAPE 2: Placez l'abat-jour en verre (K) et la bague de retenue (L) sur la douille (M), puis fixez avec la bague de retenue (L).

ÉTAPE 3: Installez les ampoules (J) (non fournies). Ne dépassez pas la capacité maximale recommandée sur la prise.

NETTOYAGE

Pour nettoyer le luminaire, utilisez un chiffon doux. Nettoyez le verre au savon doux. N'utilisez pas de produits abrasifs comme des tampons à récurer ou des poudres à récurer, de la laine d'acier ou du papier abrasif.

COMMANDE DE PIÈCES

Conservez ces instructions pour une consultation ultérieure et au cas où vous auriez à commander des pièces de rechange. Assurez-vous d'utiliser les lettres exactes figurant dans l'illustration au moment de commander des pièces.
