SF77196 - Éclairage NUVO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, puissance 10W, température de couleur 3000K, flux lumineux 800 lumens
Utilisation	Idéal pour l'éclairage intérieur, compatible avec les systèmes de domotique
Maintenance et réparation	Remplacement de l'ampoule LED recommandé tous les 25 000 heures d'utilisation
Sécurité	Classe de protection IP20, ne pas utiliser dans des environnements humides
Informations générales	Garantie de 2 ans, respect des normes CE et RoHS

FOIRE AUX QUESTIONS - SF77196 NUVO

Comment installer le NUVO SF77196 ?

Pour installer le NUVO SF77196, commencez par couper l'alimentation électrique. Suivez ensuite les instructions fournies dans le manuel d'installation pour fixer le luminaire au plafond ou au mur.

Quelle est la puissance maximale supportée par le NUVO SF77196 ?

Le NUVO SF77196 supporte une puissance maximale de 60 watts par ampoule.

Comment changer l'ampoule du NUVO SF77196 ?

Pour changer l'ampoule, dévissez délicatement l'ampoule usagée après avoir coupé l'alimentation. Insérez ensuite la nouvelle ampoule en veillant à bien la visser.

Le NUVO SF77196 est-il compatible avec des ampoules LED ?

Oui, le NUVO SF77196 est compatible avec des ampoules LED, mais assurez-vous qu'elles ne dépassent pas la puissance maximale recommandée.

Que faire si le NUVO SF77196 ne s'allume pas ?

Vérifiez d'abord que l'ampoule est correctement installée. Si le problème persiste, assurez-vous que l'alimentation électrique est activée et que le disjoncteur n'a pas sauté.

Comment nettoyer le NUVO SF77196 ?

Pour nettoyer le NUVO SF77196, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le NUVO SF77196 est-il étanche ?

Non, le NUVO SF77196 n'est pas conçu pour être étanche. Évitez de l'installer dans des zones humides ou extérieures.

Quelle est la garantie du NUVO SF77196 ?

Le NUVO SF77196 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Vérifiez les détails spécifiques de la garantie fournis avec le produit.

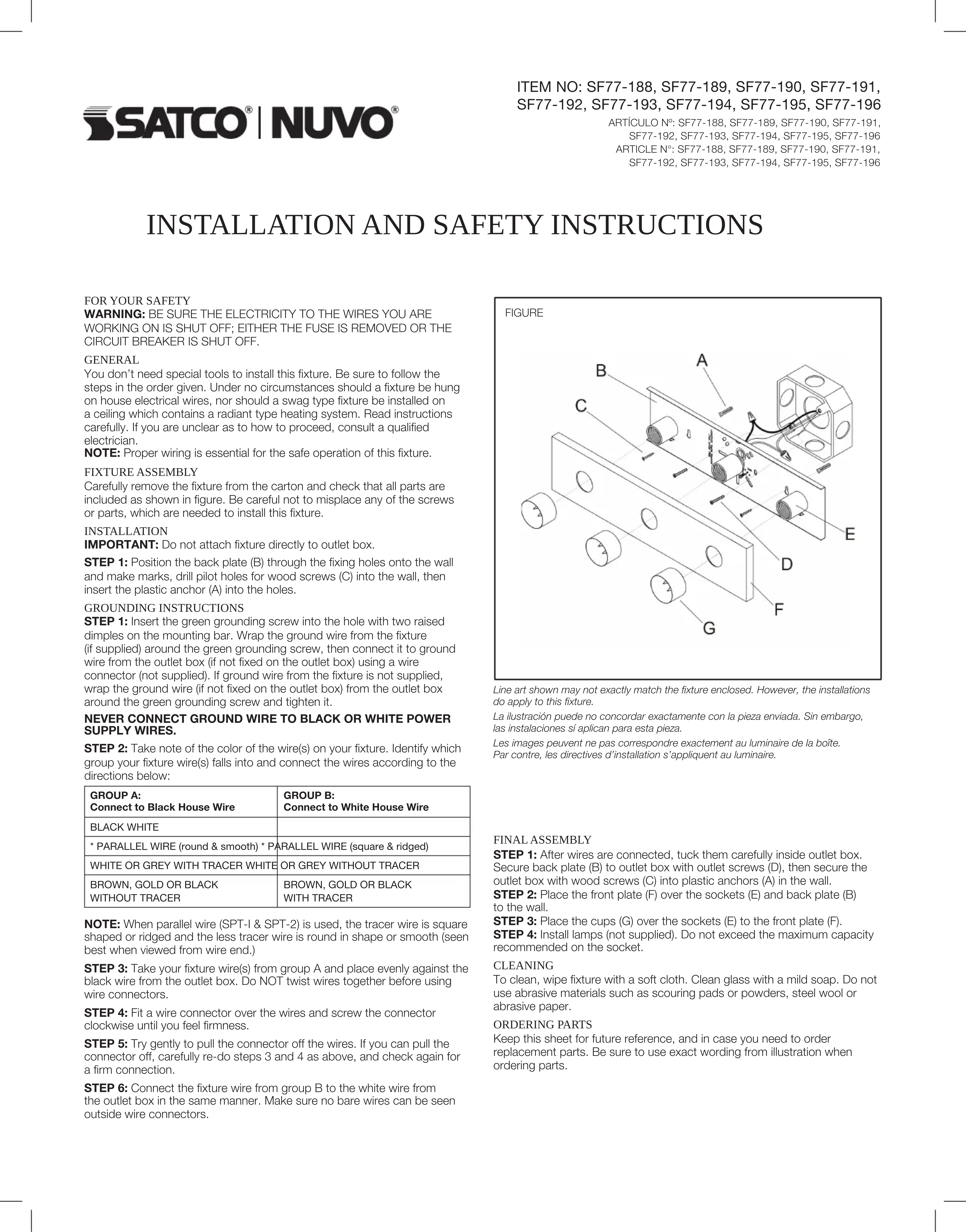

MODE D'EMPLOI SF77196 NUVO

Vous n’avez pas besoin d’outils particuliers pour installer ce luminaire. Assurez- vous de suivre les étapes selon l’ordre indiqué. En aucun cas, un luminaire ne doit être suspendu par un l électrique résidentiel, ni un luminaire à suspension ne doit être xé à un plafond comportant un système de chauffage par rayonnement. Lisez bien les instructions. Si vous êtes incertain de la façon de procéder, consultez un électricien professionnel. REMARQUE: Un câblage réglementaire est essentiel pour un fonctionnement sécuritaire de ce luminaire.

ENSEMBLE DE LUMINAIRE

Retirez soigneusement le luminaire de la boîte de carton, puis vériez si toutes les pièces correspondant à l’illustration sont comprises. Faites attention de ne pas égarer une vis ou une pièce requise pour l’installation de ce luminaire. INSTALLATION IMPORTANT: Ne xez pas le luminaire directement à la boîte à prises. ÉTAPE 1: Positionnez la plaque arrière (B) à travers les trous de xation sur le mur et faites des marques, percez des trous pour les vis à bois (C) dans le mur, puis insérez l’ancrage en plastique (A) dans les trous.

INSTRUCTIONS DE MISE À LA TERRE

ÉTAPE 1: Insérez la vis verte de mise à la terre dans le trou à deux encoches en relief situé dans la barre de suspension. Enroulez le l de mise à la terre du luminaire (s’il est fourni) autour de la vis verte de mise à la terre de la boîte à prises (s’il n’est pas xé à la boîte à prises) au moyen d’un connecteur de l (non fourni). Si le l de mise à la terre du luminaire n’est pas fourni, enroulez le l de mise à la terre (s’il n’est pas xé à la boîte à prises) autour de la vise verte de mise à la terre, puis serrez-la. NE CONNECTEZ JAMAIS LE FIL DE MISE À LA TERRE AU FIL D’ALIMENTATION NOIR OU BLANC. ÉTAPE 2: Notez la couleur du ou des l(s) de votre luminaire. Déterminez dans quel groupe le ou les l(s) de votre luminaire se trouve(nt), puis connectez le(s) l(s) selon les directives gurant ci-après: GROUPE A: Connectez au l noir résidentiel GROUPE B: Connectez au l blanc résidentiel NOIR BLANC

• FIL PARALLÈLE (rond et lisse) * FIL PARALLÈLE (carré et côtelé) BLANC OU GRIS AVEC DÉTECTEUR BLANC OU GRIS SANS DÉTECTEUR

DÉTECTEUR REMARQUE: Lorsque l’on utilise un l parallèle (SPT-I et SPT-2), le l avec détecteur est côtelé ou de forme carrée, tandis que le l sans détecteur est lisse ou de forme ronde (mieux vu à l’extrémité du l.) ÉTAPE 3: Prenez le(s) l(s) de votre luminaire du groupe A, puis placez-le(s) uniformément contre le l noir provenant de la boîte à prises. Ne torsadez PAS les ls avant d’utiliser des connecteurs de ls. ÉTAPE 4: Posez des connecteurs sur les ls, puis vissez-les dans le sens horaire jusqu’à ce que vous sentiez une résistance. ÉTAPE 5: Essayez de retirer en douceur les connecteurs des ls. Si vous pouvez retirer le connecteur, refaites soigneusement les étapes 3 et 4 précédentes, puis vériez de nouveau si la connexion est solide. ÉTAPE 6: Connectez le l de luminaire du groupe B au l blanc de la boîte à prises en procédant de la même façon. Assurez-vous que l’on ne peut voir aucun l nu à l’extérieur des connecteurs de ls. ASSEMBLAGE FINAL ÉTAPE 1: Une fois les ls connectés, rentrez-les soigneusement dans la boîte à prises. Fixez la plaque arrière (B) à la boîte de sortie avec des vis de sortie (D), puis xez la boîte de sortie avec des vis à bois (C) dans des ancrages en plastique (A) dans le mur. ÉTAPE 2: Placez la plaque avant (F) sur les douilles (E) et la plaque arrière (B) au mur. ÉTAPE 3: Placez les tasses (G) sur les douilles (E) de la plaque avant (F). ÉTAPE 4: Installez les lampes (non fournie). N’excédez pas la capacité maximale recommandée indiquée sur la douille. NETTOYAGE Pour nettoyer le luminaire, utilisez un chiffon doux. Nettoyez le verre au savon doux. N’utilisez pas de produits abrasifs comme des tampons à récurer ou des poudres à récurer, de la laine d’acier ou du papier abrasif.

Conservez ces instructions pour une consultation ultérieure et au cas où vous auriez à commander des pièces de rechange. Assurez-vous d’utiliser les lettres exactes gurant dans l’illustration au moment de commander des pièces. ESPAÑOL: INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD FRANCAIS: INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ ARTÍCULO Nº: SF77-188, SF77-189, SF77-190, SF77-191, SF77-192, SF77-193, SF77-194, SF77-195, SF77-196 ARTICLE N°: SF77-188, SF77-189, SF77-190, SF77-191, SF77-192, SF77-193, SF77-194, SF77-195, SF77-196
