| Type de produit | Pompe à pied |
| Marque | Lezyne |
| Modèle | CNC Travel Floor Drive |
| Matériau | Aluminium CNC |
| Manomètre | Inclus, avec cadran analogique |
| Utilisation | Gonflage de pneus de vélo |
| Poids | Environ 1,5 kg |
| Hauteur | Environ 70 cm |
| Diamètre du corps | Environ 5 cm |
| Type de valve | Compatible Presta et Schrader (tête adaptative) |
| Pression maximale | Jusqu'à 160 PSI / 11 bar |
| Fonctions principales | Gonflage, mesure de pression, remplacement du manomètre |
| Entretien et nettoyage | Nettoyer avec un chiffon humide ; remplacer le joint torique du manomètre si nécessaire |
| Sécurité | Utiliser un frein-filet (Loctite) sur les filets du manomètre ; ne pas trop visser |
| Pièces détachées et réparabilité | Manomètre de remplacement et joint torique disponibles ; réparable par l'utilisateur |
| Informations générales | Notice d'utilisation incluse ; garantie constructeur |
FOIRE AUX QUESTIONS - CNC Travel Floor Drive Lezyne
Questions des utilisateurs sur CNC Travel Floor Drive Lezyne
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice CNC Travel Floor Drive - Lezyne et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CNC Travel Floor Drive de la marque Lezyne.

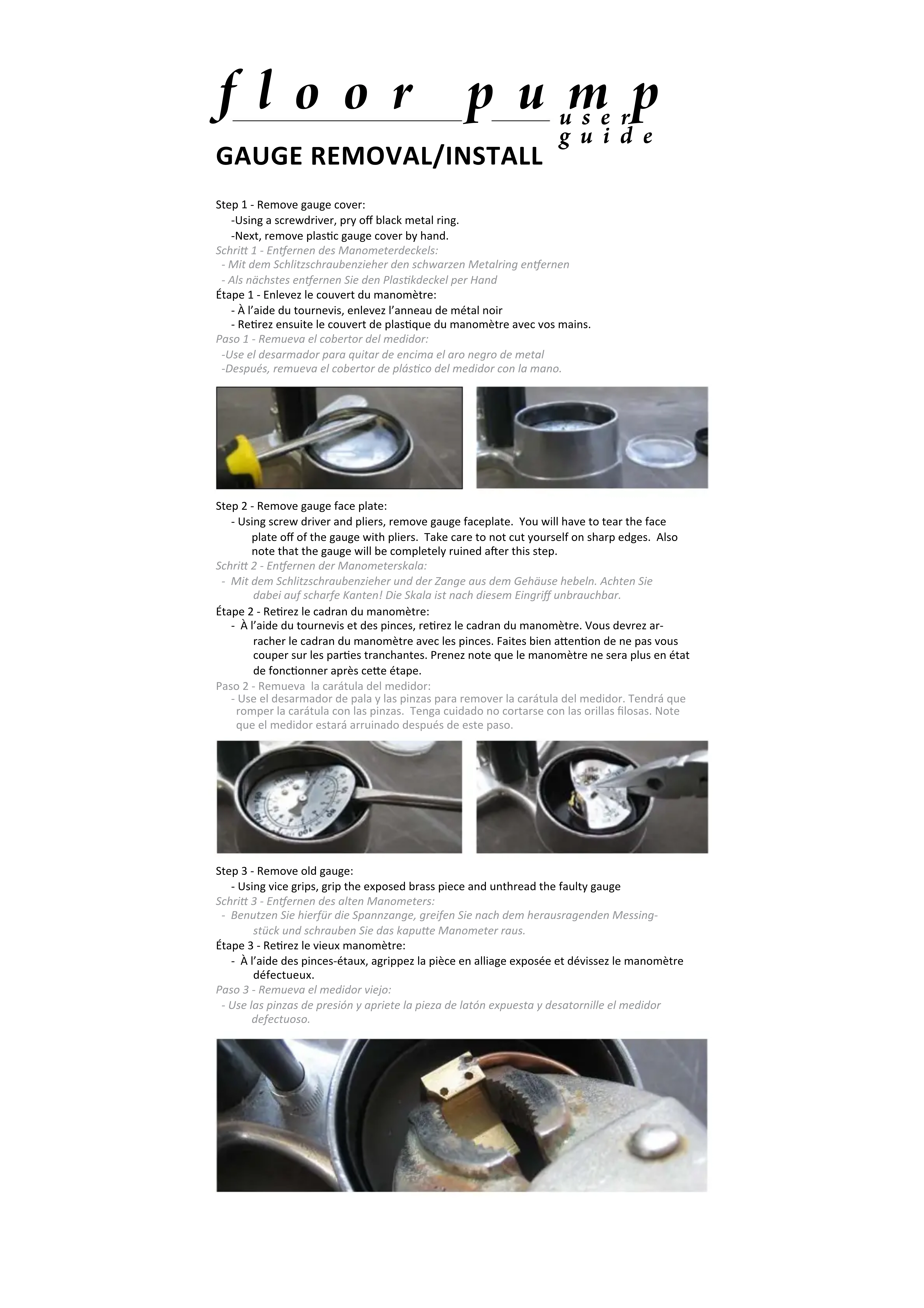

MODE D'EMPLOI CNC Travel Floor Drive Lezyne
Étape 1 - Enlevez le couvert du manomètre:
- À l'aide du tournevis, enlevez l'anneau de métal noir
- Retirez ensuite le couvert de plastique du manomètre avec vos mains.
Étape 2 - Retirez le cadran du manomètre:
- À l'aide du tournevis et des pinces, retirez le cadran du manomètre. Vous devrez arracher le cadran du manomètre avec les pinces. Faites bien attention de ne pas vous couper sur les parties tranchantes. Prenez note que le manomètre ne sera plus en état de fonctionner après cette étape.
Étape 3 - Retirez le vieux manomètre:
- À l'aide des pinces-étaux, agrippez la pièce en alliage exposée et dévissez le manomètre défectueux.
Étape 4 - Remplacez le joint torique du manomètre:
- Retirez le joint torique qui se trouve à la base du trou fileté dans lequel se visse le manomètre.
- Remplacez-le avec le nouveau joint torique fourni.
Étape 5 - Appliquez le Loctite fourni sur les filets du nouveau manomètre:
- Appliquez du Loctite à résistance modérée (vert, 290) sur les filets du nouveau manomètre.
Étape 6 - Installez le nouveau manomètre sur la pompe à pied:
- Vissez le nouveau manomètre sur la pompe à pied avec vos mains.
- Prenez note que le manomètre n'a pas de point d'arrêt jusqu'où visser. Vissez le manomètre jusqu'à ce que la résistance augmente. Dès que le vissage devient difficile, arrêtez de visser lorsque le texte "BAR / psi" est aligné exactement vis-à-vis le centre inférieur, tel que le démontre la deuxième photos plus bas.
