TCP12C5V - Panneau de brassage réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau de brassage réseau non blindé Cat5e
Marque	TRENDnet
Modèle	TCP12C5V (TC-P12C5V)
Nombre de ports	12 ports RJ45
Catégorie de câblage	Cat5e non blindé (U/UTP)
Montage	Fixation murale avec support 89D fourni
Dimensions (approx.)	48,3 cm × 4,4 cm × 3,8 cm (standard 19 pouces)
Poids (approx.)	0,5 kg
Alimentation	Passif, sans alimentation électrique requise
Fonctions principales	Connexion et organisation des câbles réseau, distribution du signal
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Conditions d'utilisation	Température ambiante, à l'abri de l'humidité et de la poussière excessive
Sécurité	Maintenir hors de portée des enfants. Ne pas exposer à l'eau.
Pièces détachées	Non disponibles séparément. Contacter le fabricant.
Réparabilité	Produit non réparable par l'utilisateur. Aucun composant interne accessible.
Informations générales	Garantie constructeur selon conditions TRENDnet. Conforme à la Directive Basse Tension 2014/35/UE.

FOIRE AUX QUESTIONS - TCP12C5V TRENDNET

Quel type de câble utiliser avec le TCP12C5V ?

Utilisez des câbles RJ45 Cat5e ou inférieurs (Cat5) pour des performances optimales. Le panneau est non blindé, donc privilégiez du câble U/UTP.

Comment installer le panneau de brassage TCP12C5V ?

Fixez le support mural 89D fourni au mur à l'aide de vis adaptées, puis encliquetez le panneau sur le support. Connectez les câbles réseau en suivant le schéma de câblage T568A ou T568B.

Le TCP12C5V nécessite-t-il une alimentation électrique ?

Non, ce panneau de brassage est passif : il ne nécessite aucune alimentation. Il sert uniquement à interconnecter les câbles réseau.

Le TCP12C5V est-il compatible avec le câblage Cat6 ?

Il est certifié Cat5e. Vous pouvez l'utiliser avec du câble Cat6, mais les performances seront limitées à celles du Cat5e (jusqu'à 100 MHz).

Comment nettoyer le panneau TCP12C5V ?

Débranchez tous les câbles et essuyez délicatement avec un chiffon sec non pelucheux. N'utilisez jamais de liquide ou de produit abrasif.

Quelle est la longueur de garantie du TCP12C5V ?

La garantie TRENDnet est généralement de 3 ans pour ce type de produit. Consultez le site officiel pour confirmer les conditions applicables à votre région.

Puis-je monter le TCP12C5V dans un rack 19 pouces ?

Ce modèle est conçu pour une fixation murale avec le support fourni. Il ne possède pas d'oreilles de rack standard. Pour un montage en rack, optez pour un modèle prévu à cet effet.

Comment identifier le bon sens de branchement des câbles ?

Les ports sont numérotés de 1 à 12. Repérez les numéros sur le panneau et connectez chaque câble au port correspondant. Utilisez un testeur de câble pour vérifier la continuité.

Le TCP12C5V est-il blindé ?

Non, il s'agit d'un modèle non blindé (U/UTP). Il est adapté aux environnements domestiques ou de bureau sans fortes interférences électromagnétiques.

Où trouver la notice complète du TCP12C5V ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com ou sur le site officiel de TRENDnet.

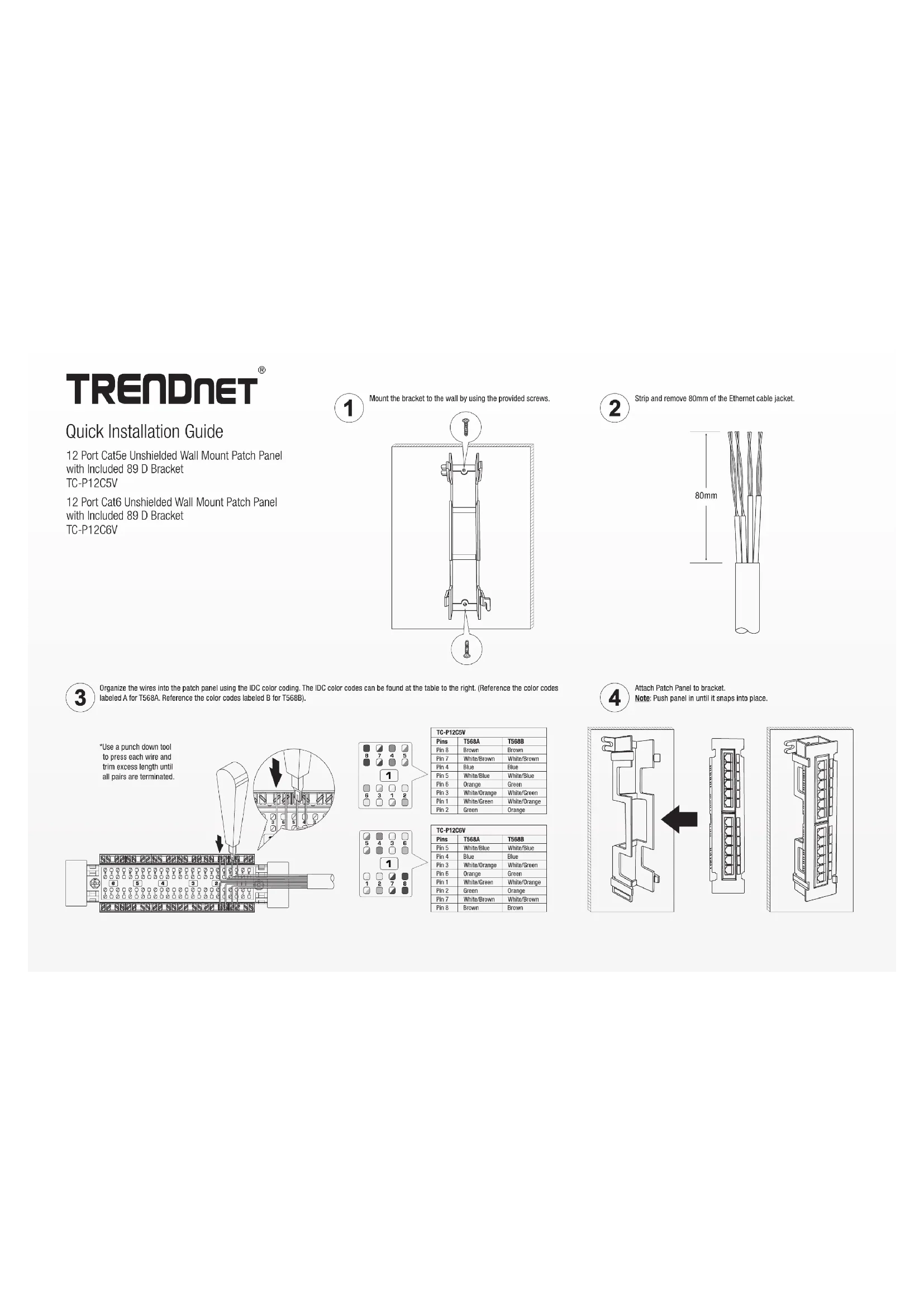

MODE D'EMPLOI TCP12C5V TRENDNET

Déclaration de conformité

TRENDNET

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Modèle: TC-P12C5V / TC-P12C6V

Nom du produit: Tableaux de connexion non blindé Cat5e à 12 port et fixation

murale avec support de fixation 89D fourni

tableaux de connexion non blinde Catb à 12 port et fixation

murale avec support de fixation 89D fourni

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Ce produit est conforme à la directives suivante.

Directives:

Directive Basse Tension 2014/35/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 15 Mai, 2020

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.
