LS102DZBLACK - Cave à vin LA SOMMELIERE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capacité : 102 bouteilles, Type : Cave à vin de vieillissement, Température : 5 à 20°C, Zones de température : 2 zones, Classe énergétique : A
Dimensions	Dimensions (L x P x H) : 59 x 57 x 85 cm, Poids : 50 kg
Utilisation	Idéale pour le stockage de vins rouges et blancs, Écran de contrôle numérique, Éclairage intérieur LED, Système de filtration d'air
Maintenance et réparation	Nettoyage régulier des étagères, Vérification des joints d'étanchéité, Remplacement du filtre à air si nécessaire
Sécurité	Verrouillage de porte, Protection contre les vibrations, Système anti-UV
Informations générales	Garantie : 2 ans, Niveau sonore : 42 dB, Couleur : Noir

FOIRE AUX QUESTIONS - LS102DZBLACK LA SOMMELIERE

Comment régler la température de ma cave à vin LA SOMMELIERE LS102DZBLACK ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur de la cave. Utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Pourquoi ma cave à vin ne refroidit-elle pas ?

Vérifiez que la cave est branchée sur une prise fonctionnelle. Assurez-vous également que la température ambiante est dans la plage de fonctionnement recommandée (10°C à 32°C).

Comment nettoyer l'intérieur de ma cave à vin ?

Débranchez la cave à vin et utilisez un chiffon doux et humide pour nettoyer l'intérieur. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Est-ce que je peux stocker d'autres boissons dans ma cave à vin ?

Il est recommandé de ne stocker que des bouteilles de vin pour garantir une température et une humidité optimales. D'autres boissons pourraient affecter ces conditions.

Que faire si la lumière de la cave à vin ne s'allume pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la par une ampoule de même type. Si le problème persiste, contactez le service après-vente.

Comment savoir si ma cave à vin fonctionne correctement ?

Vérifiez que la température réglée est atteinte et maintenue. Écoutez le bruit du compresseur, qui doit fonctionner de manière intermittente. Observez également l'absence de fuites d'eau.

Ma cave à vin fait-elle du bruit ? Est-ce normal ?

Un léger bruit de fonctionnement est normal lors du refroidissement. Si le bruit est excessif ou inhabituel, vérifiez que l'appareil est bien de niveau et qu'il n'y a pas d'objets bloquant le ventilateur.

Quelle est la capacité de ma cave à vin LA SOMMELIERE LS102DZBLACK ?

La cave à vin LA SOMMELIERE LS102DZBLACK a une capacité d'environ 102 bouteilles, selon le format des bouteilles que vous y stockez.

Comment éviter les vibrations dans ma cave à vin ?

Placez la cave sur une surface plane et stable. Évitez de la placer près d'appareils qui vibrent, comme une machine à laver ou un réfrigérateur.

Est-il normal que de la condensation se forme à l'intérieur de ma cave à vin ?

Un léger niveau de condensation peut être normal, surtout si la cave à vin est ouverte fréquemment. Assurez-vous que l'humidité est contrôlée et que la porte est bien fermée.

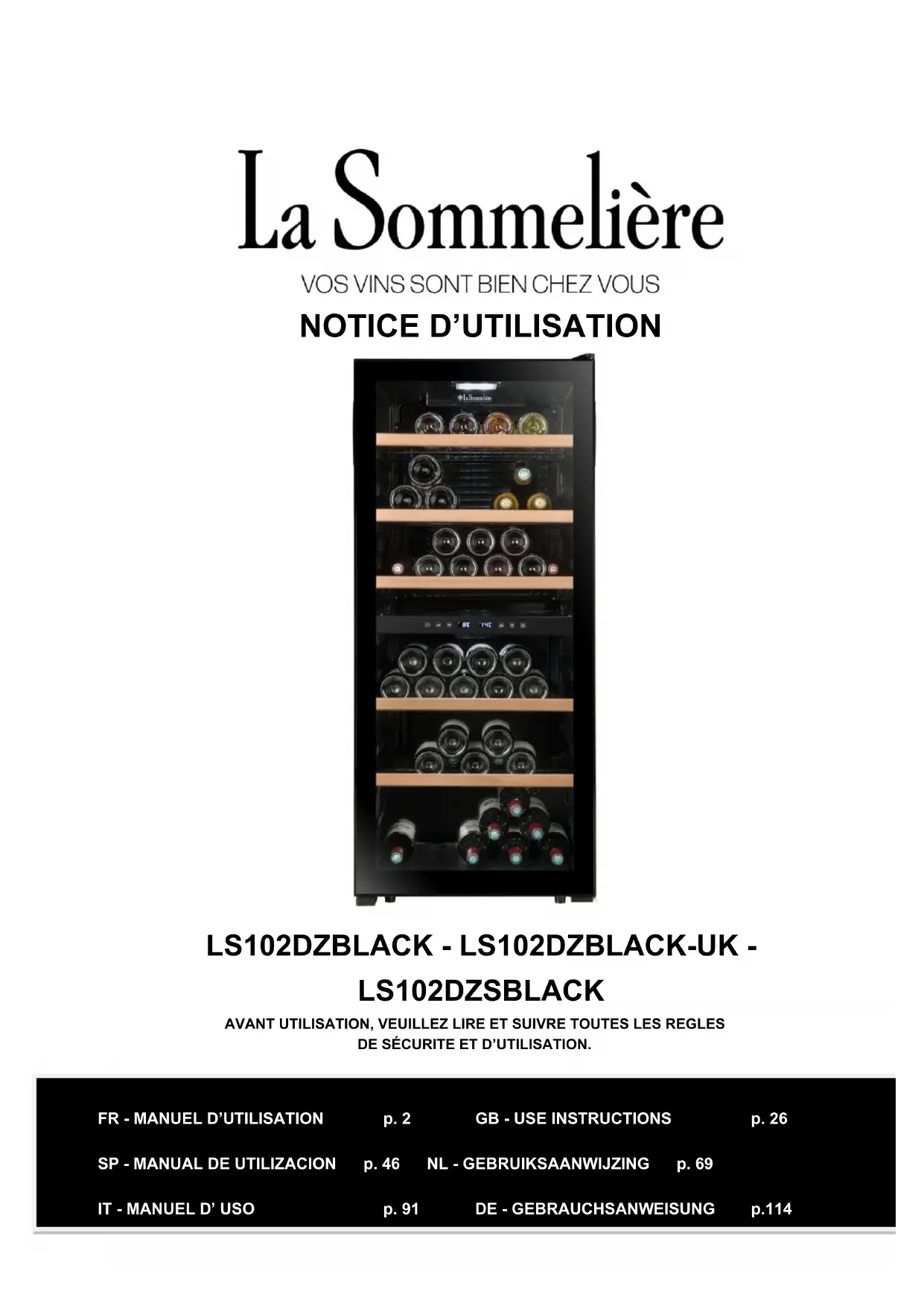

MODE D'EMPLOI LS102DZBLACK LA SOMMELIERE

Avant utilise, veuillez prendre connaissance des règles de sécurité et des instructions d'utilisation de cette notice.

Tout d'abord, nous vous remercions d'avoir choisi nos produits et nous espérons qu'ils repliront entièrement vos attentes.

Cette cave vous permettra de stocker vos bouteilles et lesmettre àtempérature selon le type de bouteilles grâce à la possibilité de réglage de température.

1. CONSIGNES DE SECURITÉ

Pour votre sécurité et pour une utilisation correcte de l'appareil, avant d'inverter et d'utiliser l'appareil pour la première fois, lisez attentivement cette notice, y compris les mise en garde et les conseils utiles qu'elle contient. Afin d'eviter d'endommager l'appareil et/ou de vous blesser inutillement, il est important que les personnes aménées à utiliser cet apparéil aient pris entièrement reconnaissance de son fonctionnement ainsi que de ses fonctions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côte de l'appareil, afin qu'elles soient transmises avec ce dernier en cas de vente ou de démunagement. Cela permettra de garantir un fonctionnement optimal de l'appareil.

Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet pas être tenu responsable en cas de mauvaise manipulation de l'appareil.

Sécurité des enfants et des autres personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités réduites sur le plan physique, sensoriel ou mental, ou n'ayant pas appris à utiliser l' apparéil, dans le cadre où ils sont encadrés par une personne informée et ayant conscience des risques impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.

• Conservez tous les emballages hors de portée des enfants, car il existe un risque de suffocation.

• Si vous decide de mettre au rebut l'appareil, débranchez-le de la prise murale, coupez le cable de connexion (aussi proche de l'appareil que vous le pouvez) et retirez la porte afin d'empêcher les enfants de jouer avec et de s'enfermer à l'intérieur.

• Si l'appareil, doté d'un joint de porte magnétique, doit être remplaced par un autre appareil doté d'un loquet sur la porte ou sur le joint, vérifie bien que le loquet est hors d'état de fonctionner avant de vous débarrasser de l'ancien apparéil. Cela évitera de transformer cet apparéil en piège pour les enfants.

• Maintainir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.

• NOTE : les enfants entre 3 et 8 ans peuvent charger et décharger l'appareil.

• Les sacs plastiques peuvent être dangereux. Pour éviter tout risque de suffocation, garder ce sac hors de portée des enfants.

Sécurité générale

ATTENTION — Cet apparéil est unconçu pour fonctionner dans un foyer domestique.

ATTENTION — Ne rangez jamais de substances inflammables tels que des aerosols à l'intérieur de cet apparéil, car elles pourraient s'y déverser.

ATTENTION — Si le cordon d'alimentation est endommagé, vous devez le remplacer immidiatement auprès de votre fabricant, ou d'un revendeur qualifié, afin d'éviter tout risque d'électrocution.

ATTENTION - N'endommagez pas le circuit de réfrigération.

ATTENTION — N'utilisez pas d'appareils électriques à l'intérieur du compartment, sauf si ces derniers sont tolérés par le fabricant.

ATTENTION — Le système réfrigerant et isolant contiennent des gaz inflammables. Lorsque vous mettez l'appareil au rebut, faites-le auprès d'un centre de collecte agrée. N'expose jamais l'appareil aux flammes.

Liquide réfrigérant

De l'isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l'appareil; Il s'agit d'un gaz naturel hautement inflammable, et donc dangereux pour l'environnement. Pendant les transports et l'installation de l'appareil, vérifie qu'aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable.

Attention: Risque d'incendie

Si le circuit de réfrigération était endommagé :

• Evitez les flammes nues et toute source d'inflammation.
• Ventilez bien la pierce où se trouve l'appareil.

Il est dangereux de modifier la composition de cet apparéil, de celuique manière que ce soit.

Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.

Sécurité électrique

• Nous ne pouvons pas etre tenus pour responsables de tout incident cause par une mauvaise installation electrique.
• Le cordon d'alimentation ne doit pas etre rallongé. N'utilisez ni prolongateur, ni adaptateur, ni prise multiple.
• Vérifiez bien que la priser murale n'est pas endommagée. Une prise murale en mauvais état pourrait entrainer une surchauffe de l'appareil et son explosion.
• Vérifiez bien que vous pouvez acceder à la prise murale de l'appareil.
• Ne tirez jamais sur le cable principal.
• Ne supprimez jamais la mise à la terre.
• Si la prise murale est l'âche, ne branchez pas le cordon. Il existe un risque d'électrocution ou d'incendie.
• Vous ne doivent jamais utiliser l'appareil si le cache de l'éclairage interieur n'est pas en place.
• Débranchez votre apparéil avant de procédér au changement de l'ampoule.
• Cet apparéil fonctionne sur un courant à phase unique de 220~240V/50Hz. L' apparéil doit utiliser une prise murale reliée à la terre selon les recommendations en viqueur.

• Si le cable d'alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.

• La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d'incertitude, adressez-vous à votre installerateur.

Utilisation quotidienne

• Ne stockez jamais de substances ou de liquides inflammables à l'intérieur de l'appareil ; cela provoquerait un risque d'explosion.
• Ne faites pas fonctionner d'autres apparèils électriques à l'intérieur de cet apparèil (mixeurs, turbines à glace électrique, etc).
  Lorsque you debranchez l'appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.
• N'exposez pas l'appareil directement au soleil.
  L'appareil doit être tenu éloigné de bougies, luminaires et autres flammes nues, afin d'éviter les risques d'accendie.
• Cet apparéil est destiné exclusivement au stockage du vin et des boissons.
  L'appareil est lourd. Soyez prudent lorsque vous le déplacez.
• Si vous appareil est équipé de roulettes, rappelez-vous qu'elles seront uniquement à faciliter les petits mouvements. Ne le déplacez pas sur de plus longs trajets.
• N'utilise jamais l'appareil ou ses éléments pour vous appuyer
• Pour éviter les chutes d'objets et empêcher de déterminer l'appareil, ne surchargez pas les compartments de l'appareil.

Attention! Nettoyage et entretien

• Avant tout entretien, débranchez l'appareil et coupez le courant.
• Ne nettoyez pas l'appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.
• N'utilisez pas d'objets tranchants ou pointus pour-retirer la glace. Utilisez un gratoir en plastique.

Information importante à propos de l'installation !

• Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.
• Déballez l'appareil et vérifie qu'il n'est pas endommagé visuèlement. Ne branchez pas l'appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l'avez achété. Dans ce cas, conservez l'emballage.
  Il est recommandé d'attendre au moins quatre heures avant de brancher l'appareil au courant, afin que le compresseur soit bien alimenté en huile.

• Une bonne circulation de l'air est nécessaire, afin d'éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d'installation fournies.

• Dès que possible, évitez que l'appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d'éviter les risques d'incendie. Respectez toujours bien les consignes d'installation.
  L'appareil ne doit pas etre situé a cote de radiateurs ou de feux de cuisson.

• Vérifiez bien que les prises sont accessibles une fois l'appareil installé.
  Veillez à ne pas coincer ou endommager le cordon d'alimentation lors de la mise en place de l'appareil.
• Voiture appeareil n'est pas concu pour etre place dans un garage, sous-sol ou autre lieu du meme type.

ÉCONOMIES D'ENERGIE

Pour limiter la consommation électrique de votre apparéil :

• Installez-le dans un endroit approprié (voir chapitre « Installation de votre apparéil »).
• Gardez les portes ouvertes le moins de temps possible.
• Veillez au fonctionnement optimal de votre apparéil en nettoyant périodiquement le condenseur (voir chapitre « Entretien courant de votre apparéil »).
• Contrôlez périodiquement les joints des portes et assurez-vous qu'elles ferment toujours de manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-vente.

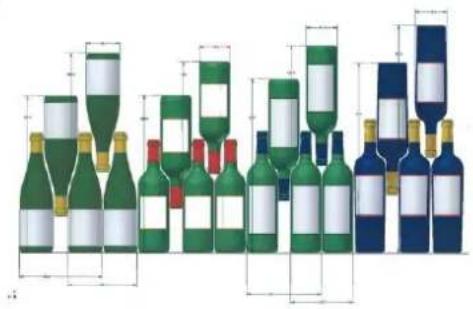

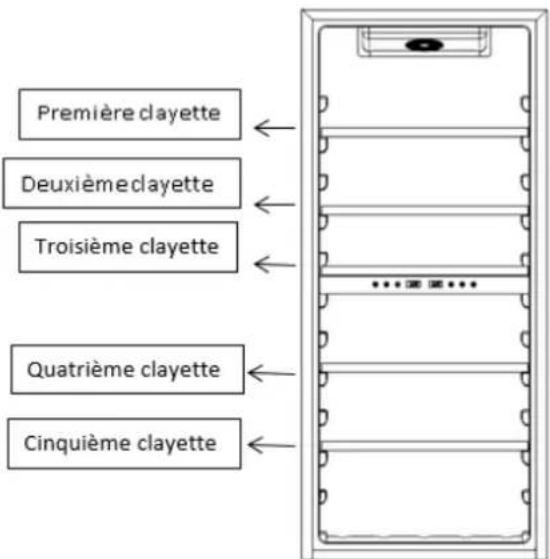

Recommandations d'agencement : L'agencement suivant, des équipements de votre apparéil (clayettes...), est recommandé pour que l'énergie soit utilisée le plus rationnementlement possible pour l' apparéil.

Le thermostat de l'appareil est électronique et vous permet de régler la température entre 5 et 20 degrés.

Pour le stockage du vin, il est recommandé de régler votre apparéil sur 12 degrés.

Cette température peut être adaptée selon le type de vin stocké.

Un réglage sur une température supérieure à 12 degrès diminuera la consommation énergétique de l'appareil.

Un réglage sur une température inférieure à 12 degrés augmentera la consommation énergétique de l'appareil.

Certaines modèles permettent de régler différents niveaux de températures dans une même cave.

L'appareil garantit que la température est maintainue tant qu'il est en fonctionnement et qu'il est utilisé dans des conditions normales d'utilisation. La température à l'intérieur de l'appareil peut être influencée par de nombreux facteurs : température ambiente, exposition au soleil, nombre d'ouvertures de porte et quantité de bouteilles stockées... Les légers changements de température sont parfaitement normaux.

Dépannage

• Tout opération électrique doit être effectuee par un technicien qualifie et competent.
• Cet apparéil doit être dépanné par un Centre de Réparation Agréé, et seules des pieces d'origine doivent être utilisées.

Cet apparéil est réservé à un usage domestique exclusivement. Le fabricant ne saurait être tenu responsable d'une autre utilisation.

Cet apparéil est destiné uniquement au stockage du vin

Cet apparéil de réfrigération n'est pas destiné à être utilisé comme un apparéil intégrable

R600a

Instructions de sécurité

Attention : N'obstruer aucune grille de ventilation de l'appareil.

Attention: Ne pas stocker de substances explosives comme les bombes d'aerosol avec un propulseur inflammables dans cet apparéil.

Attention: Ne pas endommager le circuit frigorifique de l'appareil.

Attention: Les unités de réfrigération fonctionnant avec de l'isobutane (R600a), elles ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descendé contacts électriques ou lorsque le fluide frigorigène pourrait rassembler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire.

Attention: Ne pas utiliser d'appareils électriques dans les compartments de l'appareil, sauf si elles sont du type recommandé par le fabricant.

Cet apparéil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles.

2. PLAQUE SIGNALÉTIQUE

Ci-dessous l'exemple d'une plaque signalétique :

La Sommelière

Référence

Service Ref

S/N

Modèle usine

Classe climatique

Volume TotalNet

Consommation d'énergie annuelle

Consummation jour d'energie a 16°C

Consummation jour d'energiea 32°C

Gaz réfrigerant / Quantité

Agentisolant

Voltage

Fréquence

Amperage

Puisance maximum

Puisance dela lampe

Classe de protection contre les chocs électriques

LS102DZBLACK LS102DZBLACK/1

234800001

KWD-102

SN/N/ST

233L

157kWh/an

0.152kWh/24h

0.708kWh/24h

R600a/34g

Cyclopentane

220-240V

50Hz

1A

175W

2W

1

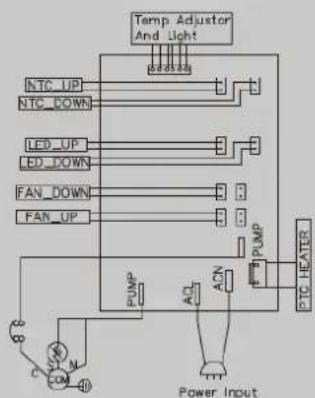

ELECTRICDIAGRAM Schemaelectrique

Made in PRC

FRIO Entreprise-La Sommeliere

143Bld Pierre Lefaucheux

72230 Arnage (France)

La plaque signalétique collée à l'intérieur ou à l'arrière de l'appareil (selon modulo) comporte toutes les informations spécifiques à votre apparéil.

Nous vous conseillons de noter son numero de série sur ce livre avant son installation, pour vous y reférer si nécessaire ultérieurement (intervention technique, demande d'assistance, etc.).

En effet, une fois l'appareil installé et charge, son accès y est plus compliqué.

ATTENTION : aucune assistance ne pourra vous etre donné sans ces informations.

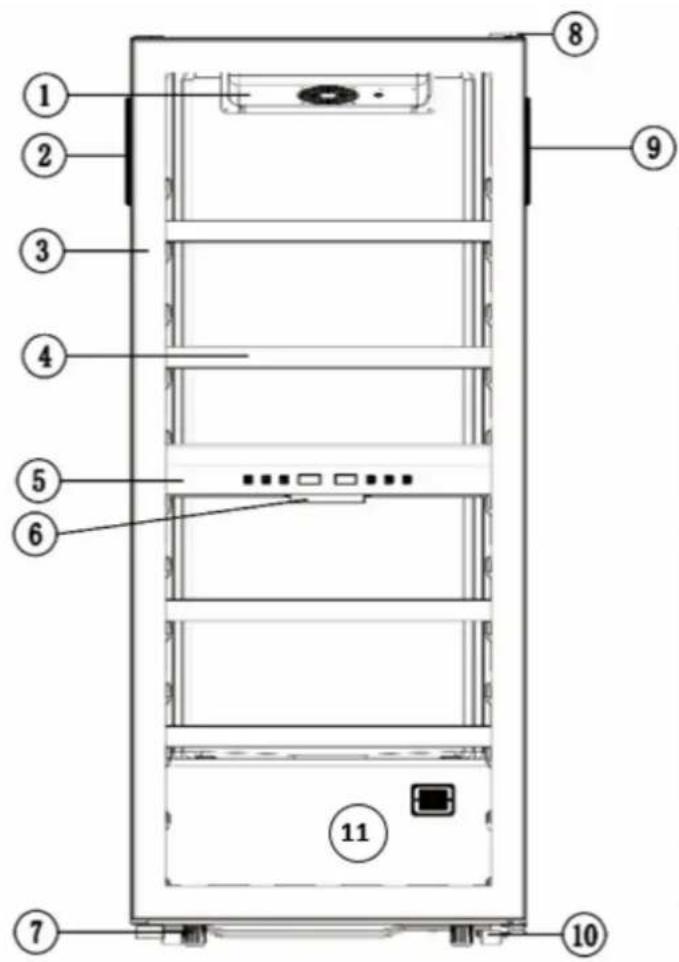

3.DESCRIPTION

1	Ventilateur
2	Poinée intégrée gauche
3	Porte
4	Clayette
5	Panneau de commande
6	Lumière LED
7	Pieds ajustables
8	Charnière supérieure
9	Poinée intégrée droite
10	Charnièreasse
11	Filtre à charbons actifs

Pour en savoir plus sur votre produit, consulter la Base EPREL en ligne. Tel que définis dans le règlement délégué (UE) 2019/2016 de la Commission, toutes les informations relatives à cet apparéil de réfrigération sont disponibles sur la Base EPREL (European Product Database for energy labelling). Cette base vous permet de consulter les informations et la documentation technique de votre apparéil de réfrigération. Vous pouvez acceder à la Base EPREL en scannant le QR code liént sur l'étiquette énergie de votre apparéil ou en vous rendant directement sur: www.ec.europa.eu et en renseignant le modele de votre apparéil de réfrigération.

4. INSTRUCTIONS D'INSTALLATION

Avant d'utiliser votre cave à vin

• Enlevez l'emballage extérieur et intérieur.
• Laissez votre apparéil en position verticale au repos pendant environ 24h avant sa mise en service. Cela permettra de réduire la possibilité d'un dysfonctionnement du système de refroidissement d'au transport.
  Nettoyez l'intérieur à l'aide d'un chiffon doux et d'eau tiège.
  Lorsque you installez Your appeareil, merci de besoin un lieu autorise.
• Placez votre apparéil sur un sol qui est assez résistant pour le soutenir lorsqu'il est entièrement charge. Veuillez ajuster les pieds de votre apparéil afin demettre à niveau votre cave.
• Une ventilation adequate est nécessaire, n'obstruez aucune sortie d'air.
• Cet apparéil est destiné à être installé en pose libre
• Branchez la cave à une prise unique, laissez un espace entre l'arrière de la cave et le mur. Veiliez à la caler parfaitement et à ajuster l'horizontalité de votre cave à vin (l'utilisation d'un niveau à bulles est conseillée). Ceci évitera tout mouvement dû à l'instabilité, générateur de bruit et de vibration et assurar la parfaite herméticité de la porte.
• Cét apparéil est uniquement réservé au stockage de vins.
• Cet apparéil utilise du gaz réfrigérant inflammable, veuillez donc à ne jamais endommager le tuyau de refroidissement pendant le transport.

Attention

• Cet apparéil est uniquement destiné à être installé en pose libre, en aucun cas il ne doit être installé de manière encasirable ou intégrable.
  Stockez des bouteilles fermées.
• Ne surchargez pas l'appareil.
  N'ouvrez pas la porte plus que nécessaire.
• Ne couvrez pas les clayettes avec des feuilles d'aluminium ou tout autre matériel qui pourrait empêcher une bonne circulation de l'air.
• Si la cave à vin doit être laissée vide pendant une longue période, il est suggéré de débrancher l'appareil et, après un nettoyage très soigneux, de laisser la porte entrouverte pour laisser l'air circuler et prévenir la formation de moisissures et d'odeurs.

ATTENTION : merci d'éloigner l'appareil de toute substance qui pourrait entrainer un risque d'incendie.

Plages de températures ambantes et Classe climatique de l'appareil :

Cet apparéil est indiqué pour un fonctionnement dans des pieces dont la température ambiente est bien spécifique, cette classe climatique est indiquée sur la plaque signalétique. La température ambiente a une incidence sur la température interieure, l'hygrométrie de votre cave, et le fonctionnement du compresseur. Notre apparéil peut fonctionner dans une température ambiente comprise entre 5^ et 20^ . En dehors de ces limites libre vous apparéil ne pourrait garantir un fonctionnement normal et pouvoir entrainer des pannes.

Pour un fonctionnement optimal, et atteindre les performances désirées, l'appareil a été concu pour fonctionner à une température ambiente comprise entre 23^ et 25^ . Une température ambiente au-dessus ou au-dessous des 23 - 25^ pourra affecter les performances de l'appareil à atteindre la température régée souhaitée.

CLASSE	SYMBOLE	PLAGE DE TEMPERATURE AMBIANTE (°C)
Tempérée élargie	SN	De +10 à +32
Tempérée	N	De +16 à +32
Subtropicale	ST	De +16 à +38
Tropicale	T	De +16 à +43

5. INSTRUCTIONS D'UTILISATION

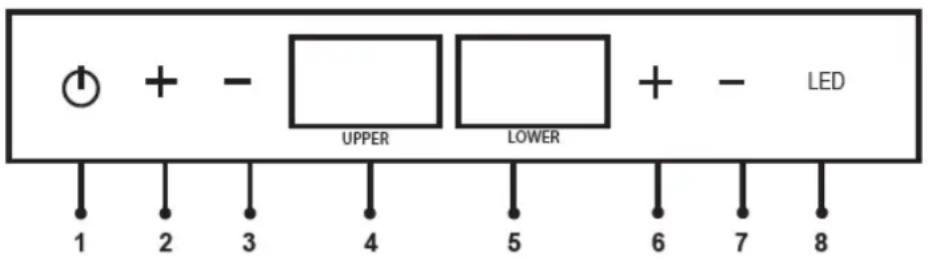

Panneau de commande :

Ces modèles possèdent deux zones de température.

Plage de températe

Zone supérieure: 5-12°C
Zone inférieure: 12 - 18^

• Appuyer sur le bouton Marche « 1 » pendant 3 secondes pour allumer ou eteindre l'appareil
• Vous pouvez modifier la température de la zone supérieure en pressant "2" et « 3 ». La température augmentera ou diminuera à chaque pression de bouton d'un degré.
• Vous pouvez modifier la température de la zone inférieure en pressant "6" et « 7 ». La température augmentera ou diminuera à chaque pression de bouton d'un degré.
  Allumez ou eteignez l'eclairage interieur en appuyant sur la touche eclairage « 8 »
• Le panneau de contrôle affiche automatiquement la température régée. Pour afficher la température réelle appuyez simultanément enMAINANT appuyé pendant 3 secondes les touches éclairage « 8 » et réglage de la température à la baisse situé tout à droite du panneau de commande « 7 » . L'affichage indique alors la température réelle ; après 3 secondes la température régée apparait de nouveau.

IMPORTANT : pour optimiser le fonctionnement de l'appareil il est important de régler les températures en respectant un écart de 10^ maximum entre le compartment haut et bas (18 et 8^ par exemple).

Selon l'année de production de votre cave à vin le design des touches du panneau de contrôle peut être différent de celles représentées dans ce manuel d'utilisation (production avant le 01 mars 2025).

> Porte réversible

La porte de l'appareil est réversible, la porte est régée pour être articulée à droite à l'achat, vous pouze la changer à gauche en suivant les instructions ci-dessous :

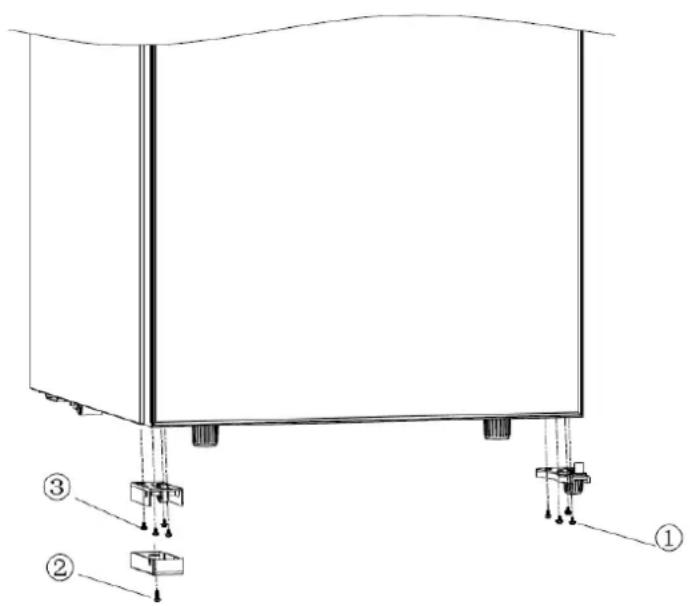

1. Fermez la porte pour-retirer les différents éléments situés au bas de la porte;Attention: La porte est lourde, manipulez-la avec précaution et avec un assistant. Retirer la charnière basse située à droite, dévisser les vis et retarder les éléments. (1)
2. Retirez le cache plastique situé à gauche, dévisser les vis etsterol les éléments. (2)
3. Retirer le support de porte situé à gauche, dévisser les vis et retarder les éléments. (3)

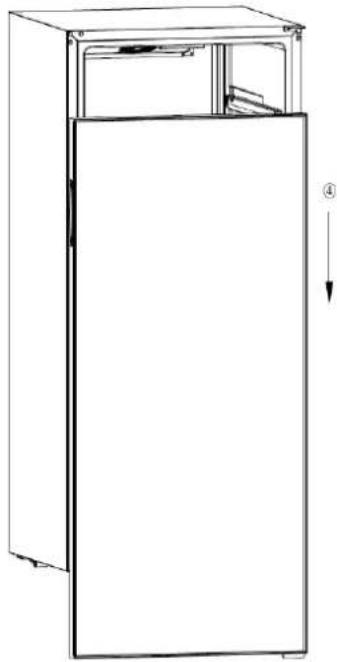

4. Retirer la porte en l'ouvrant légement (4)

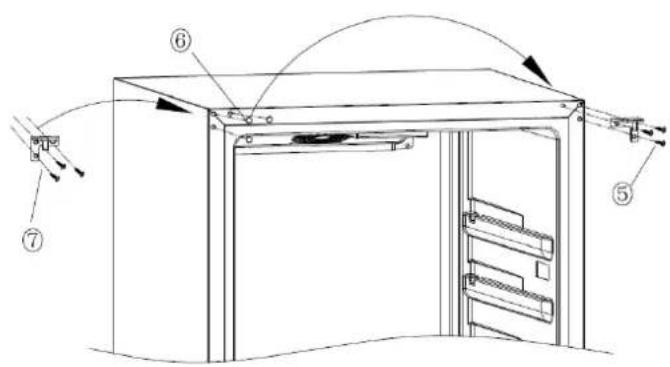

5. Dévisser les 4 vis de la charnière supérieure située à droite (5)
6. Retirer le cache de la charnière supérieure située à gauche et installer-le sur le côte droit pour cacher l'emplacement des vis désormais non utilisé. (6)
7. Installer la charnière sur le côte gauche (7)
8. Déplacer le cache plastique de porte situé à gauche sur le côte droit (8)

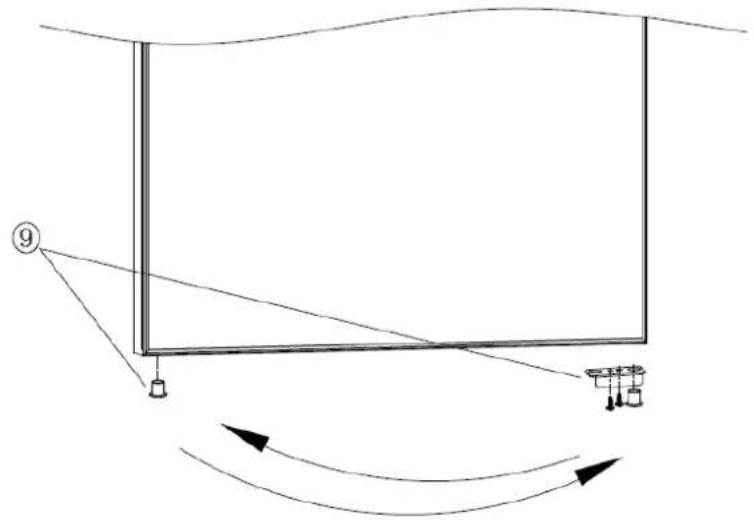

9. Retirer la butée de porte (au bas de la porte) du côté droit vers le côté gauche. Revisser les éléments. (9)

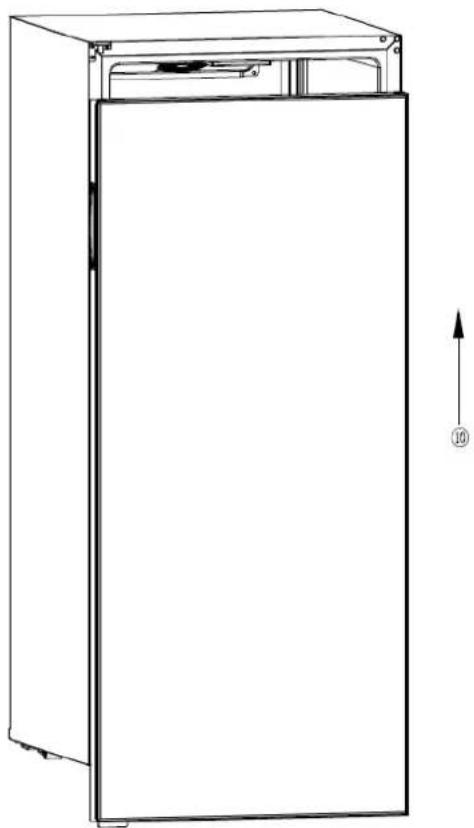

10. Tenez la porte avec précaution et placez-la dans l'axe de la charnière supérieure gauche, aligner la porte et fixer la. (10)

Filtre à charbons actifs

Votre cave est equipée d'un filtré à charbons actifs, sa présence filtré l'air entrant et permet d'éviter les mauvaises odeurs dans a cave. Place en bas de votre cave au niveau de la zone de stockage il est facilement accessible. La reférence du filtré de votre cave est FILTRE8. Pour être efficace, le filtré à charbons actifs de votre cave doit être changé tous les ans. Pour-retirer le filtré faites le coulisser vers le haut ; placez ensuite le nouveau filtré à CHARbons actifs au même emplacement.

6. ÉQUIPEMENT

Le système de contrôle de température

Selon les spécialistes, la température extérieure ideale pour stocker du vin est située aux alentours de 12^ , avec une fourchette allant de 10 à 14^ . A ne pas confondre avec la température de service de votre vin qui elle se situe entre 5 et 20^ , selon la nature de votre vin à déguster.

Il est très important de noter qu'il faut bannir tout changement brutal de température. Créeepar des spécialistes de l'ocenologie, cette cave n'est pas un simple réfrigérateur, elle estétudiee pour respecter la sensibilité de vos grands crus en les présentant de variationssoudaines de températures tout en assurant une moyenne constante de température.

Le système anti-vibration

Le compresseur est équipé d'amortisseurs (blocs silencieux) et l'espace interieur est isolé du corps par une couche épaissé de mousse de polyuréthane. Ces caractéristiques empêchent la transmission des vibrations à vos vins.

Le dégivrage

Votre apparéil est équipé d'un cycle de dégivrage automatique. Quand un cycle de refroidissement se termine, les surfaces réfrigérées de l'appareil sont décongelées automatiquement. L'eau de dégivrage est canalisée dans un bac d'évaporation qui se

trouve à l'arrière de l'appareil pres du compresseur. La chaleur produit par le comprisseur fait s'évaporer l'eau recueillie dans le bac.

Clayettes

• Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pourmettre ou enlever les bouteilles.
• Pour-retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirez ou poussez selon les cas.

7. CHARGEMENT

Les quantités maximes de chargementannoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, et permettent ( comme les litrages des réfrigérateurs) d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondant à des tests effectuels avec une bouteille étalon : la bouteille de type « cordelaise tradition en 75 cl » (la normalisation reconnaît pour chaque forme de bouteille, une origine géographique : cordelaise, bourguignonne, provençale, etc. et un type : tradition, lourde, allégée, flûte, etc., compteant chacune des diamètres et des hauteurs qui leurs sont propres).

Dans la réalité, on pourrait ranger, à l'extreme, plus de bouteilles en empilage monotype et sans clayettes mais une « cave variee » se constitue d'une grande variété de bouteilles et l'aspect « pratique » de la gestion quotidienne d'une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maximum anoncé.

Types de bouteilles :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreuses autres de toutes contenances et toutes formes. Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement.

A titre d'exemple, si l'on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera être environ 30% sous la quantité initiale calculée à partir de Bordeaux.

Types de croisement

Tete bêche col à col :

Notez bien la différence de profondeur!

Tete bêche col entre futs :

Chargement accru

Exemples de températures de service

À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins!

Les opinions varient, la température ambiante également mais beaucoup s'accordent sur :

Grands vins de Bordeaux - Rouge

16-17°C

Grands vins de Bourgogne - Rouge

15-16°C

Grands crus de vins blancs secs 14-16°C

Rouges légers, fruítés, jeunes 11-12°C

Rosés de Provence, vins de primeur 10 - 12°C

Blancs secs et vins de pays rouges 10 - 12^

Vins de pays blancs 8 - 10^

Champagnes 7-8°C

Vins liquoreux 6^

8. NETTOYAGE ET ENTRETIEN

Avant de nettoyerVoteappareil (opération à faire régulierement),debranchez l'appareil en
retirant la prise de courant ou en débranchant le fusible dont elle dépend.

Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l'intérieur comme l'extérieur (face avant, laterales et dessus) avec un mélange d'eau tiède et de produit de lavage doux. Rincez avec de l'eau pure, laissez secher totally avant de rebrancher. N'utilisez ni solvants, ni agents abrasifs.

Lavez la plastification des clayettes acier avec une solution détergente douce puis séchez avec un chiffon sec et doux. Les clayettes en bois ne demandent pas d'entretien particulier. Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l'appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles.

En cas de coupure de courant

La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n'affectera pas les températures de votre cave. Afin de protégier vos vins pendant les coupures de courant, pensez à minimiser le nombre d'ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protégier votre vin.

• Si l'appareil est débranché, eteint ou s'il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer

avant ce délambda, le compréseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).

• Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu'au moment du redémarrage les températures choisis et celles affichées ne correspondant pas. Ceci est normal. Il sera alors nécessaire d'attendre quelques heures avant que les températures retrouvent leur stabilité.

Si vous partez en vacances

Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines.

Longs séjours : si vous appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l'appareil de la prise de courant. Nettoyez et séchez soigneusement l'intérieur et l'extérieur de l'appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moisissure.

Si vous devez déplacer votre cave à vin

• Débranchez votre cave avant toute opération.
• Enlevez toutes les bouteilles générées dans la cuve et fixez les éléments mobiles.
  Pour éviter d'endommager les vis de mise à niveau des pieds, vissez-les à fond dans leur base.
  Fermez entiement la porte.
• Déplacez l'appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l'emballage, le sens sur lequel peut être couché l'appareil. Protégez également votre apparéil avec une couverture ou un tissu similaire.

9. EN CAS DE PANNE

Malgré tout le sein que nous apportons à nos fabrications, une panne n'est jamais totally exclue. Avant de contacter le service après-vente de votre revendeur, vérifie néanmoins que :

La prise de courant est toujours en place
Il n'y a pas de coupure de courant
- Que la panne n'a pas pour origine l'une de celles décrites dans le tableau en fin de ce manuel.

IMPORTANT : si le cordon d'alimentation fourni est endommagé, il doit être remplaçé par le fabricant, un service agrée de la marque ou du revendeur. Dans tous les cas, il doit être remplaçé par un personnel qualifié pour éviter tout risque de blessure.

SICES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE

APRES-VENTE DE VOTRE REVENDEUR.

ATTENTION!

Débranche la prise murale avant toute opération d'entretien ou réparation !

Les pieces de rechange esthétiques et fonctionnelles conformément au RÉGLEMENT (UE) 2019/2019 (Annexe II, point 3.), sont mises à disposition des réparateurs professionnels et utilisateurs finals pour une période 7 ans ou 10 ans (Liste en Annexe II, point 3.a.1 et 3.a.2) à compter de la mise sur le marché de la première unité du modele. La liste des pieces de rechange et la procédure pour les commander (accès professionnels / accès particulier) sont accessibles sur le site internet suivant : www.interfroidservices.fr ou par voie postale à l'adresse suivante : FRIQ - Interfroid Services, 143 Bd Pierre Lefauchex - 72230 ARNAGE Pour les autres pieces détachées fonctionnelles et non spécifiées dans le règlement UE 2019/2019, elles sont disponibles pour une durée de 10 ans. La garantie constructeur est de 1 an pieces fonctionnelles.

10. PROBLEMES & SOLUTIONS

Vous pouvez solutionner de nombreux incidents survenus sur votre cave par vous-même, en évitant ainsi d'avoir à contacter votre service après-ventes.

Code erreurs

Code erreurs	Description
L1	Circuit ouvert de la sonde de température
L2	Court-circuit de la sonde de température
F1	Circuit ouvert du ventilateur dans la zone supérieure
F2	Circuit ouvert du ventilateur dans la zone inférieure
HOO	Alarme haute température : Lorsque la température dépasse 25 °C pendant plus de 6 heures
LOO	Alarme BASSE température : Lorsque la température est inférieure à 2°C pendant plus de 6 heures

Voici quelques suggestions:

PROBLEMES	CAUSES POSSIBLES
L'appareil ne fonctionne pas	La cave n'est pas branchée La cave n'est en position marche Vérifiez le voltage de l'installation Vérifiez le disjoncteur ; si un plomb n'a pas sauté
L'appareil ne fait pas assez de froid	Vérifiez le réglage de la tempêteure Vérifiez que la tempête ambiente ne soit pas supérieure à la tempêteure de fonctionnement La porte de la cave est ouverte trop fréquement La porte n'est pas bien fermée La porte n'est pas bien hermétique Il n'y a pas suffisamment d'espace entre le mur et la cave
Le compresseur s'accroîté fréquement	La tempêteure extérieure est trop élevé Une quantité trop importante de bouteilles a été mise dans la cave. La porte de la cave est ouverte souvent La porte n'est pas bien fermée La cave n'a pas été bien installée
Les LED ne fonctionnent pas	La cave n'est pas branchée Un fusible a sauté Vérifiez que les lumières ne soient pas cassées L'interrupteur n'est pas sur « on »
Vibrations	S'assurer que la cave est bien à niveau
La cave fait beaucoup de bruit	Un bruit de circulation d'eau est normal cela est dû au gaz réfrigérant. A la fin du cycle de refroidissement, il est possible d'entendre un bruit de circulation d'eau. Le travail des cloisons de la cave peut engender ces craquements. La cave n'est pas de niveau Vérifier l'installation du ventilateur
La porte ne ferme pas bien	La cave n'est pas de niveau Le joint de la porte est sale ou endommagé. Une partie du chargement de la cave gène la fermeture de la porte.
L'affichage LED ne fonctionne pas correctement	Le panneau de commande ne fonctionne pas La carte puissance est HS La cave n'est pas branchée La sonde ne fonctionne pas 24

Cet apparéil est constitué de diodes électroluminescentes (LED).

Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu'aucun changement ne soit effectué. Si toute fois, et malgré tout le sein apporté lors de la fabrication de votre cave à vin, les LED étaient défectueuses, veuillez contacter votre service après-vente pour toute intervention.

11. ENVIRONNEMENT

Ce produit est conforme à la Directive UE 2019/290/CE relative aux déchets d'équipements ELECTriques et Electroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourrait

etre dues à la manipulation inappropriée des déchets de ce produit.

Le symbole de poubelle barrée apposé sur l'appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux apparciels électriques et/ou électroniques ou bien, si vous achetez un appariel équivalent, au revendeur de ce nouvel appariel.

L'utilisateur est responsable d'apporter l'appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et ajustate visant à envoyer l'appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur l'environnement, sur la santé et favorise le recyclage des matérieliaux dont le produit est composé.

Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou bien au magasin où l'appareil a été achété.

12. AVERTISSEMENT

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis.

Les garanties des produits de la marque LA SOMMELIERE sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des générées ne peut être interprétré comme une garantie supplémentaire.

La société FRIO ENTREPRISE ne peut être tenue responsable des erreurs ou des omissions techniques et de réduction dans les générées. Document non contractuel.

Vin de pays whites 8 - 10^

Champagnes 7-8°C

Votre Contact Opérateur Economique est :

FRIO ENTREPRISE

143 Boulevard Pierre Lefauchex

72230 ARNAGE

Tel [phone]

Mail = [e-mail]
