RBAlucaseP507 - Boîtier d'ordinateur Joy-It - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier pour Raspberry Pi 5
Marque	Joy-It
Modèle	RBAlucaseP507
Matériau	Aluminium
Dimensions approximatives	85 x 56 x 20 mm
Poids approximatif	50 g
Compatibilité	Raspberry Pi 5
Contenu du colis	Boîtier en deux moitiés, vis de fixation, patins thermiques
Fonctionnalités	Dissipation thermique passive, protection mécanique
Options	Ventilateur optionnel RB-AlucaseP5-07FAN
Montage	Simple, avec vis et patins thermiques
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Éviter l'humidité et les chocs
Service client	Email: [e-mail], Tél: [phone] - 50
Informations environnementales	Respecter la directive DEEE

FOIRE AUX QUESTIONS - RBAlucaseP507 Joy-It

Comment assembler le boîtier RBAlucaseP507 ?

Alignez les trous de montage du boîtier avec ceux de votre Raspberry Pi 5. Fixez les patins thermiques fournis sur la partie supérieure du boîtier, puis placez la moitié supérieure sur le Raspberry Pi. Si vous utilisez le ventilateur optionnel, branchez le câble avant de fermer. Retournez le boîtier et vissez les deux moitiés ensemble.

Quels outils sont nécessaires pour le montage ?

Aucun outil spécifique n'est requis. Toutes les vis nécessaires sont fournies dans le colis. Il suffit de les serrer à la main ou avec un petit tournevis.

Le boîtier est-il compatible avec le Raspberry Pi 4 ?

Non, ce boîtier est spécialement conçu pour le Raspberry Pi 5. Les points de montage et les dimensions diffèrent de ceux du Raspberry Pi 4.

Puis-je installer un ventilateur ?

Oui, le boîtier est compatible avec le ventilateur optionnel RB-AlucaseP5-07FAN. Connectez le câble du ventilateur au connecteur dédié du Raspberry Pi 5 avant de fermer le boîtier.

Que faire si les patins thermiques ne sont pas fournis ?

Les patins thermiques sont inclus dans le colis. Si vous constatez qu'ils manquent, contactez le service client Joy-It à l'adresse [e-mail] pour obtenir des pièces de rechange.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques ou l'eau qui pourraient endommager la surface en aluminium.

Où puis-je trouver les dimensions exactes ?

Les dimensions approximatives sont de 85 x 56 x 20 mm. Pour des mesures exactes, référez-vous au dessin technique disponible sur le site du fabricant ou contactez le support.

Comment contacter le support Joy-It ?

Vous pouvez joindre le support par e-mail à [e-mail], par téléphone au [phone] - 50 (lun.-jeu. 09:00-17:00, ven. 09:00-14:30) ou via le système de tickets à http://support.joy-it.net.

Le boîtier est-il livré avec une garantie ?

La garantie légale s'applique. Pour plus de détails, consultez les conditions de vente de Joy-It ou contactez le service client.

Puis-je peindre le boîtier ?

La peinture n'est pas recommandée car elle pourrait altérer la dissipation thermique et l'aspect esthétique. Si vous souhaitez personnaliser le boîtier, utilisez des méthodes non abrasives.

MODE D'EMPLOI RBAlucaseP507 Joy-It

nous vous remercions d'avoir choisi notre produit. Dans ce qui suit, nous allons vous montré ce dont vous devez tener compte lors de la mise en service et de l'utilisation. Si vous rencontres des problèmes inattendus lors de l'utilisation, n'hésitez pas à nous contacter.

2. MONTAGE

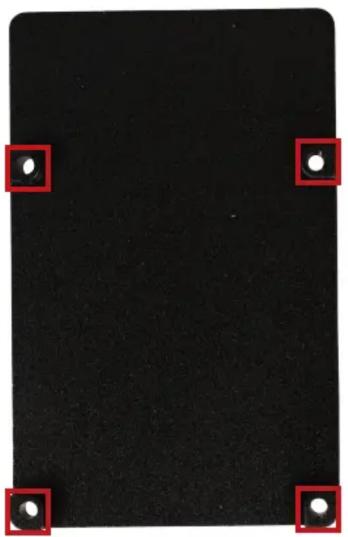

Alignez les trou s marqués ci-dessous avec les trou s de montage de votre Raspberry Pi 5 :

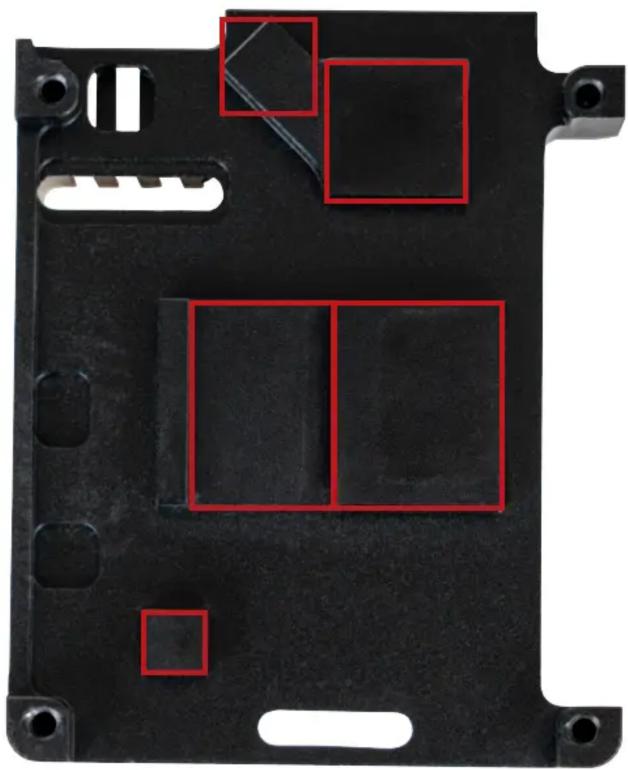

Fixez maintenant les patins thermiques fournis sur la partie supérieure du boîtier. Pour ce faire, retirez la pellicule adhésive des tampons thermiques et placez les tampons thermiques dans les positions suivantes :

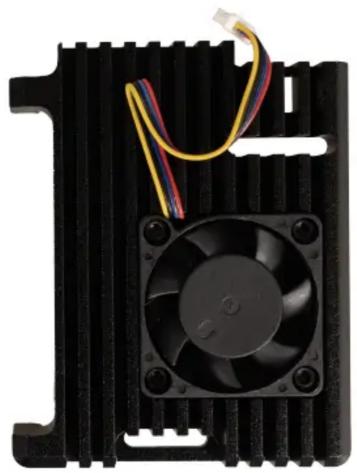

Placez la moitié supérieure du boîtier sur votre Raspberry Pi 5 :

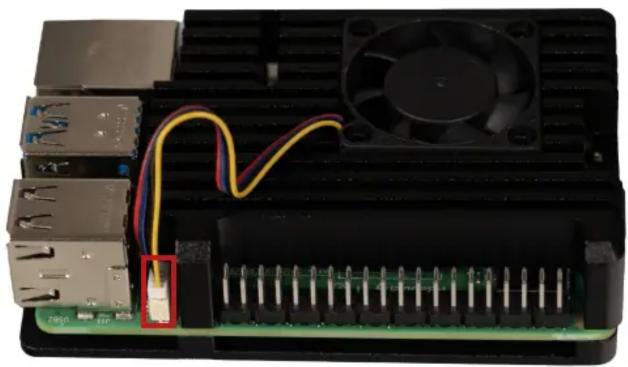

Si vous utilisez le RB-AlucaseP5-07FAN, vous pouvez connecter le cable du ventilateur au connecteur du ventilateur indiqué ci-dessous sur votre Raspberry Pi 5 avant de placer la moitié supérieure du boîtier sur votre Raspberry Pi.

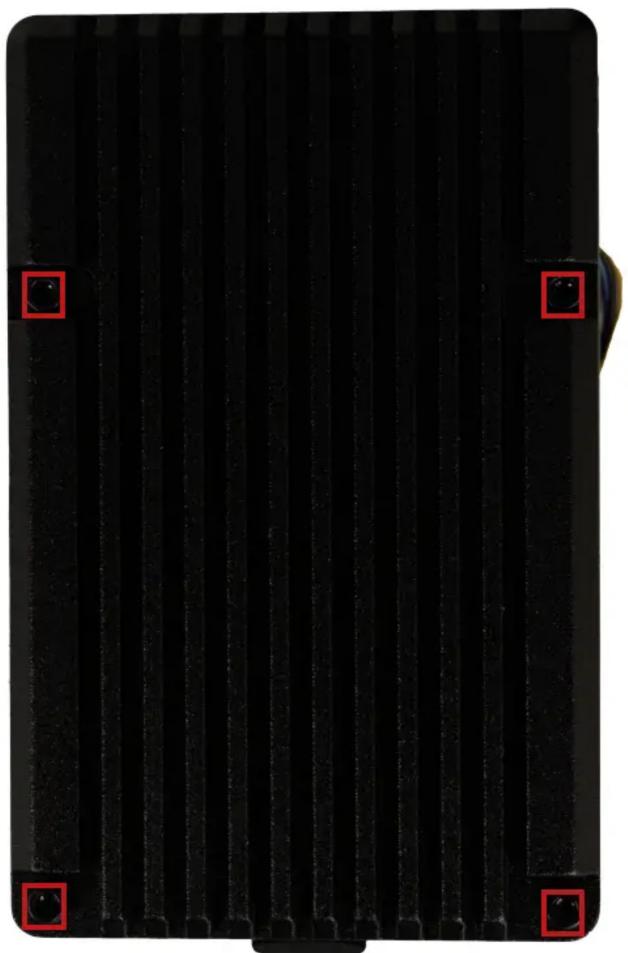

Retournez le boîtier et utilisez les vis fournies pour fixer les moitiés supérieure et inférieure aux points marqués sur le boîtier. ÀpRES cette étape, votre boîtier est entièrement assemblé et prét à l'emploi !

3.AUTRESINFORMATIONS

Nos obligations d'information et de reprise en vertu de la loi allemande sur les équipements électriques et électroniques

(ElektroG)

SYMBOLE SUR LES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES :

Cette poubelle barrière signifie que les apparciels électriques et électroniques ne doivent pas été jetés dans les ordures menagères. Vous doivent déposer les apparciels usages dans un point de collecte. Avant de les déposer, vous doivent séparer les piles et les accumulateurs usages qui ne sont pas contenus dans l'ancien apparéil.

OPTIONS DE RETOUR :

En tant qu'utilisateur final, vous pouvez remettre gratuitement votre ancien apparéil (qui remplit essentièlement la même fonction que l' apparéil neuf achété chez nous) pour qu'il soit éliminé lors de l'achat d'un nouvel apparéil. Les petits apparéils dont les dimensions extérieures ne dépassent pas 25 cm peuvent être éliminés avec les quantités normales de déchets menagers, que vous ayez ou non achété un nouvel apparéil.

POSSIBILITÉ DE RETOUR DANS NOS LOCAUX PENDANT LES HEURES D'OUVERTURE :

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

OPTION DE RETOUR DANS VOTRE RÉGION :

Nos you enverrons un timbre pour colis avec lequel vous pourrez nous renvoyer l'appareil Gratisement. Pour ce faire, veuilles nos contacter par e-mail à l'adresse [e-mail] ou par téléphone.

INFORMATIONS SUR L'EMBALLAGE :

Veuillez emballer soigneusement votre ancien apparéil pour le transport. Si vous n'avez pas de matériel d'emballage approprié ou si vous ne souhaitez pas utiliser le contrôle, veuillez nous contacter et nous vous enverrons un emballage adapté.

4. SOUTIEN

Nous sommes également à votre disposition après votre achat. Si vous avez encore des questions ou si des problèmes survient, nous sommes également disponibles par e-mail, par téléphone et par le système d'assistance par tickets.

E-Mail: [e-mail]

Système de tickets : http://support.joy-it.net

Téléphone : [phone] - 50 (lun. - jeu. : 09:00 - 17:00 heures, ven. :

09:00 - 14:30 heures)

Pour plus d'informations, veuillez consulter notre site web :

www.joy-it.net

Publié : 2024.04.09
