| Type de produit | Guitare basse électrique |
| Marque | Fender |
| Modèle | Player Plus Active Precision Bass |
| Numéros de modèle | 014-7362-XXX / 014-7363-XXX |
| Couleurs disponibles | SVS (Sunburst), CMJ (Crimson Red), 3TSB (3-Color Sunburst), OLP (Olympic White) |
| Corps | Aulne (estimation) |
| Manche | Érable (MN) ou palissandre (PF) |
| Touche | Érable ou palissandre, 20 frettes Medium Jumbo |
| Diapason | 864 mm (34 pouces, standard) |
| Micros | 2 micros Precision Bass : rythmique (manche) et lead (chevalet) |
| Électronique active | Préamplificateur avec réglages de graves, médiums et aigus (boost/cut) |
| Contrôles | Volume général, Pan (répartition micros), Boost/Cut graves, médiums, aigus, switch actif/passif |
| Alimentation | Pile 9V (type 6LR61) dans un compartiment dédié |
| Chevalet | Fender High Mass Bridge IV (4 pontets) |
| Mécaniques | Clés basses CORT avec douilles |
| Cordes | 4 cordes, calibre .045-.105 (estimation) |
| Accessoires fournis | Housse ou étui non inclus (estimation) |
| Poids | Environ 3,6 à 4,1 kg (estimation) |
| Entretien | Nettoyer avec un chiffon doux ; remplacer la pile 9V lorsque les LEDs ou le son s'affaiblissent |
| Pièces détachées | Liste complète disponible dans la notice (références Fender) |
| Réparabilité | Conçue pour être réparable par un technicien qualifié ; câblage et composants standards |
FOIRE AUX QUESTIONS - Player Plus Active Precision Bass FENDER
Quels sont les numéros de modèle de la Fender Player Plus Active Precision Bass ?
Les numéros de modèle sont 014-7362-XXX et 014-7363-XXX (les XXX indiquent la couleur).
Comment basculer entre le mode actif et passif ?
Utilisez le switch mini DP ON-ON situé sur la basse. En position ON, l'électronique active est activée ; en OFF, la basse fonctionne en mode passif.
Quels sont les réglages d'égalisation disponibles ?
L'égaliseur offre un boost/cut pour les graves, les médiums et les aigus. Chaque fréquence est réglée via un potentiomètre dédié.
Comment fonctionne le pan control ?
Le pan control (potentiomètre) répartit le signal entre le micro manche et le micro chevalet : en tournant dans le sens horaire, le micro manche est prédominant ; en sens antihoraire, c'est le micro chevalet ; au centre, les deux micros sont à égalité.
Quel type de pile utilise cette basse et où se trouve-t-elle ?
Elle utilise une pile 9V (type 6LR61), logée dans un boîtier spécifique (BB-04W) à l'arrière de la basse.
Quels sont les micros montés sur la Player Plus Active Precision Bass ?
Elle est équipée de deux micros : un micro manche (rythmique, référence 7721403000) et un micro chevalet (lead, référence 7721402000), tous deux à aimants Alnico 5 non biseautés.
Quelles sont les dimensions des frettes et le profil du manche ?
Les frettes sont de type Medium Jumbo (dimensions avant montage : hauteur et largeur standards). Le profil du manche varie légèrement à la première et à la douzième frette en raison du ponçage manuel.
Quelle clé Allen utiliser pour régler la hauteur des pontets ?
Utilisez une clé hexagonale de 0,070 pouce (référence 0051536000) pour ajuster la hauteur des pontets du chevalet.
Comment entretenir la basse au quotidien ?
Essuyez la basse avec un chiffon doux et sec après chaque utilisation. Pour les parties métalliques, un chiffon légèrement humidifié peut être utilisé. Évitez les produits chimiques agressifs. Remplacez la pile dès que le son faiblit.
Où trouver les pièces détachées de cette basse ?
La notice fournit une liste complète des pièces avec leurs numéros de référence Fender. Vous pouvez commander ces pièces auprès d'un revendeur agréé ou sur le site officiel de Fender.
Questions des utilisateurs sur Player Plus Active Precision Bass FENDER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Guitare au format PDF gratuitement ! Retrouvez votre notice Player Plus Active Precision Bass - FENDER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Player Plus Active Precision Bass de la marque FENDER.
MODE D'EMPLOI Player Plus Active Precision Bass FENDER
PLAYER PLUS PRECISION BASS®
(014-7362-XXX/014-7363-XXX)

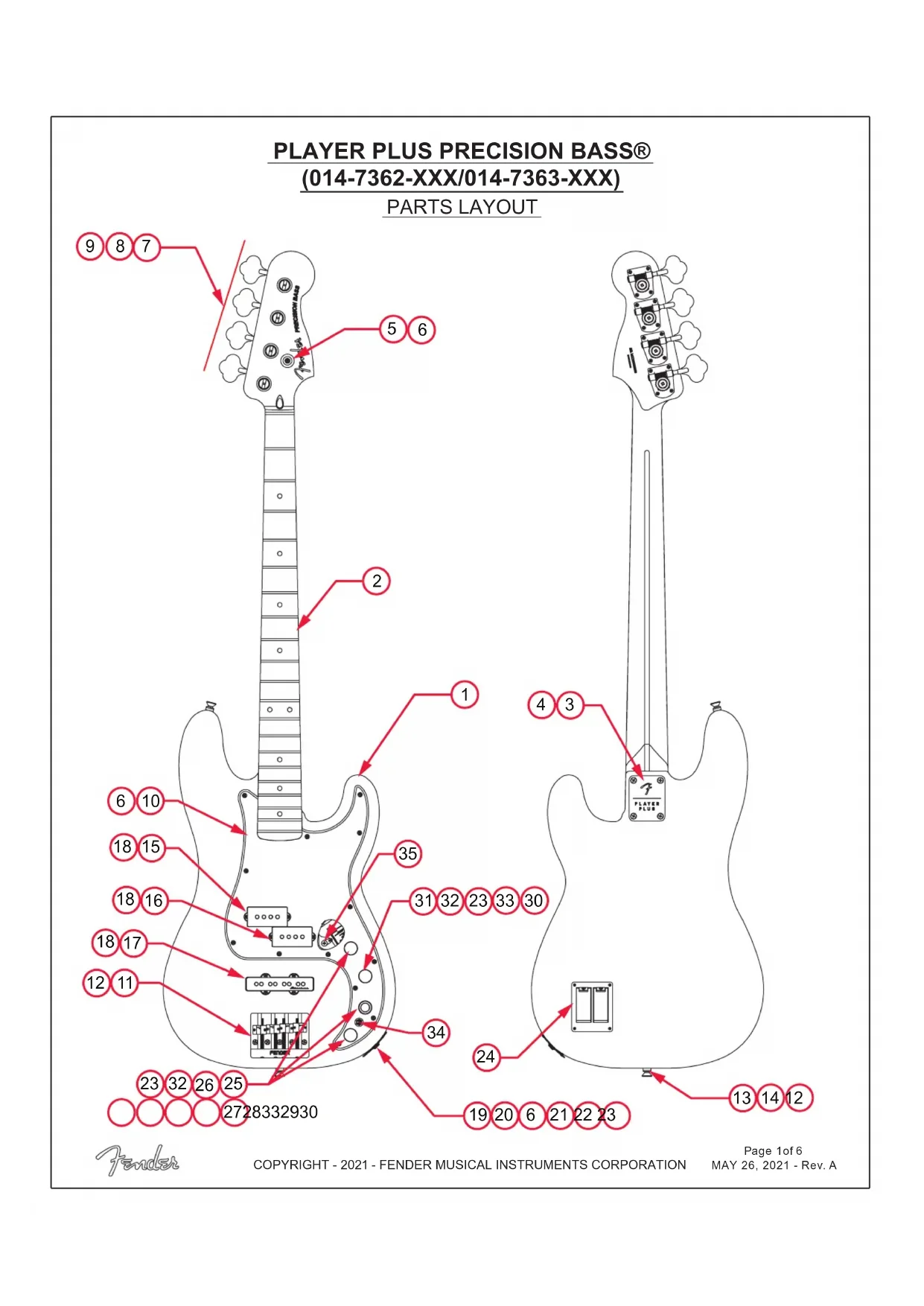

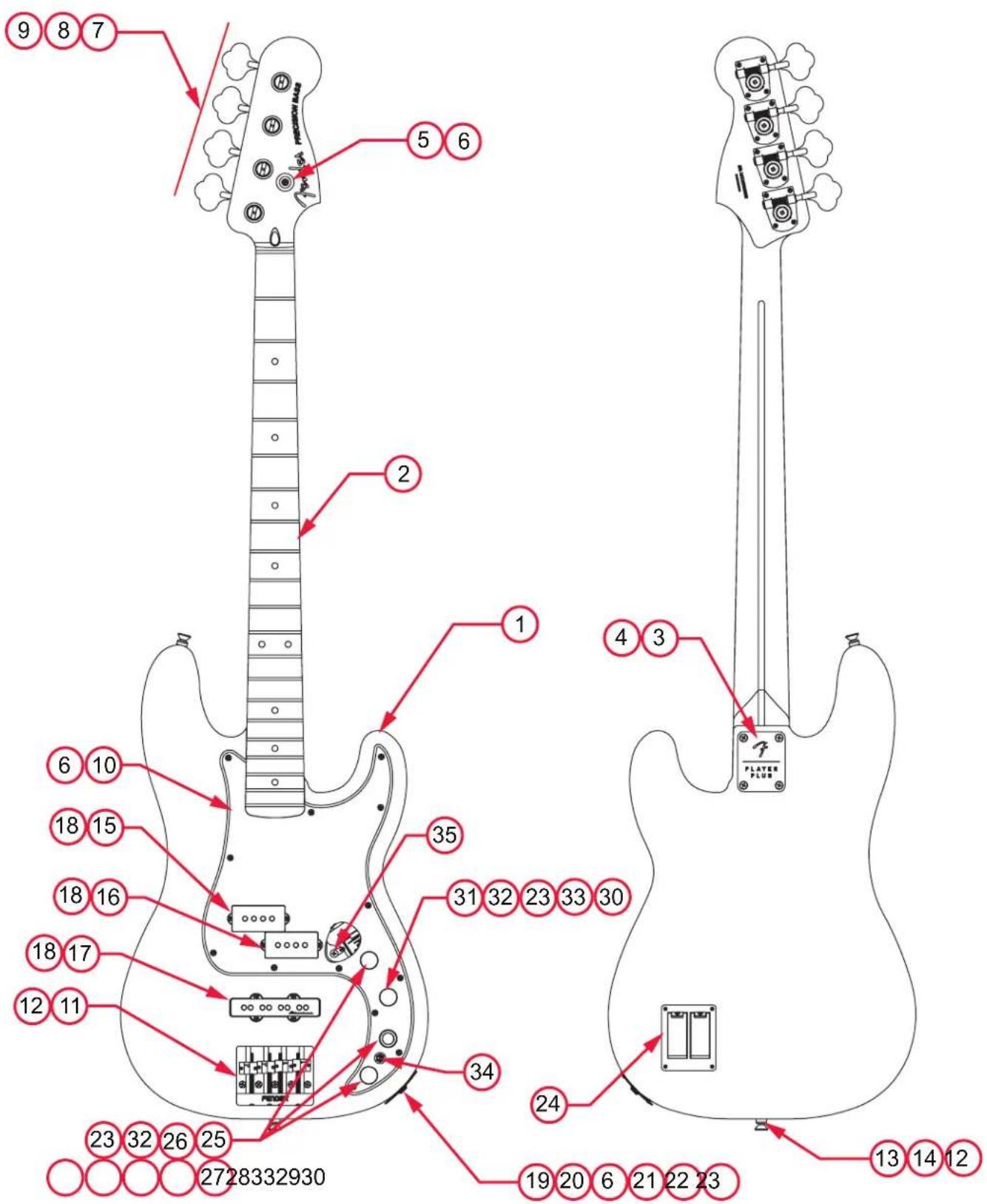

PARTS LAYOUT
PARTS LIST
PLAYER PLUS PRECISION BASS®
(014-7362-XXX/014-7363-XXX)
| REF # | DESCRIPTION PART NUMBER | |
| 1 | BODY PLAYER PLUS PBASS SVS | 7720467536 |
| BODY PLAYER PLUS PBASS CMJ | 7720467576 | |
| BODY PLAYER PLUS PBASS 3TSB | 7720467500 | |
| BODY PLAYER PLUS PBASS OLP | 7720467523 | |
| 2 | NECK PLAYER PLUS PBASS MN 7720468000 | |
| NECK PLAYER PLUS PBASS PF 7720469000 | ||
| 3 | NECK PLATE PLAYER PLUS 7720911000 | |
| 4 | SCRW SMA 8x1-3/4 OHP NI 0015636049 | |
| 5 | ORGINAL BASS STRING GUIDE 0994913000 | |
| 6 | SCRW SMAB 4x1/2 OHP NI 0015578049 | |
| 7 | KEYS BASS CORT 0036400049 | |
| 8 | SCRW SMAB 3x3/8 RHP NI 0011357049 | |
| 9 | BUSHING KEY BASS 0051532049 | |
| 10 | PICKGUARD DLX PBASS SPCL B/W/B | 7708754000 |
| PICKGUARD DLX PBASS SPCL TORT | 7720478000 | |
| PICKGUARD DLX PBASS SPCL MG/B/MG | 7720477000 | |
| 11 | FENDER HIGH MASS BRIDGE IV ASSY | 0091066000 |
| 12 | SCRW SMAB 5x1 OHP NI | 0015610049 |
| 13 | ORIGINAL STRAP BUTTONS | 0994915000 |
| 14 | BLACK FELT WASHERS | 0994929000 |
| 15 | PICKUP ASSY PBASS PP MEX RHYTHM | 7721403000 |
| 16 | PICKUP ASSY PBASS PP MEX LEAD | 7721402000 |
| 17 | PU ASSY J BASS IV PP BRG 7721720000 | |
| 18 | SCREW 4X1-1/4 WOOD RD PH NI | 0027035049 |
| 19 | FERRULE JACK RECESS FTBALL CHR | 0050100000 |
| 20 | JACK PHONE STEREO 12B | 0013043000 |
| 21 | WSHR FLAT 3/8x.614 NI | 0031153049 |
| 22 | WASHER LOCK INTL 3/8 X .687 | 0016436049 |
| 23 | NUT HEX 3/8-32x3/32 TK NI | 0016352049 |
| 24 | BATTERY BOX (BB-04W) | 0080338000 |
| 25 | PCB ASSY R. HAMILTON BASS MEX | 0065316008 |
| 26 | WASHER LOCK 3/8ID W/GROUND LUG | 0050161000 |
PLAYER PLUS PRECISION BASS®
(014-7362-XXX/014-7363-XXX)
PART LIST
| REF # | DESCRIPTION PART NUMBER | |
| 27 | KNOB KNURLED UPPER CHROME KAN BAN 0049458000 | |
| 28 | KNOB KNURLED LOWER CHROME KAN BAN 0049457000 | |
| 29 | SCREW ST 6-32X1/8 SL CUP NI 0050101049 | |
| 30 | SET SCREWS FOR KNOBS 0994922000 | |
| 31 | CONTROL PAN ALPHA 250K 0049441000 | |
| 32 | WSHR LCK INTL 3/8x.500x.020 NI 0022384049 | |
| 33 | KNOB KNURLED CHROME 0991366000 KR 0097332000 | |
| 34 | SWITCH MINI DP ON-ON 0059138000 | |
| 35 | SCRW SMA 8x3/8 PHP BLK 0015116049 | |
PLAYER PLUS PRECISION BASS®
(014-7362-XXX/014-7363-XXX)

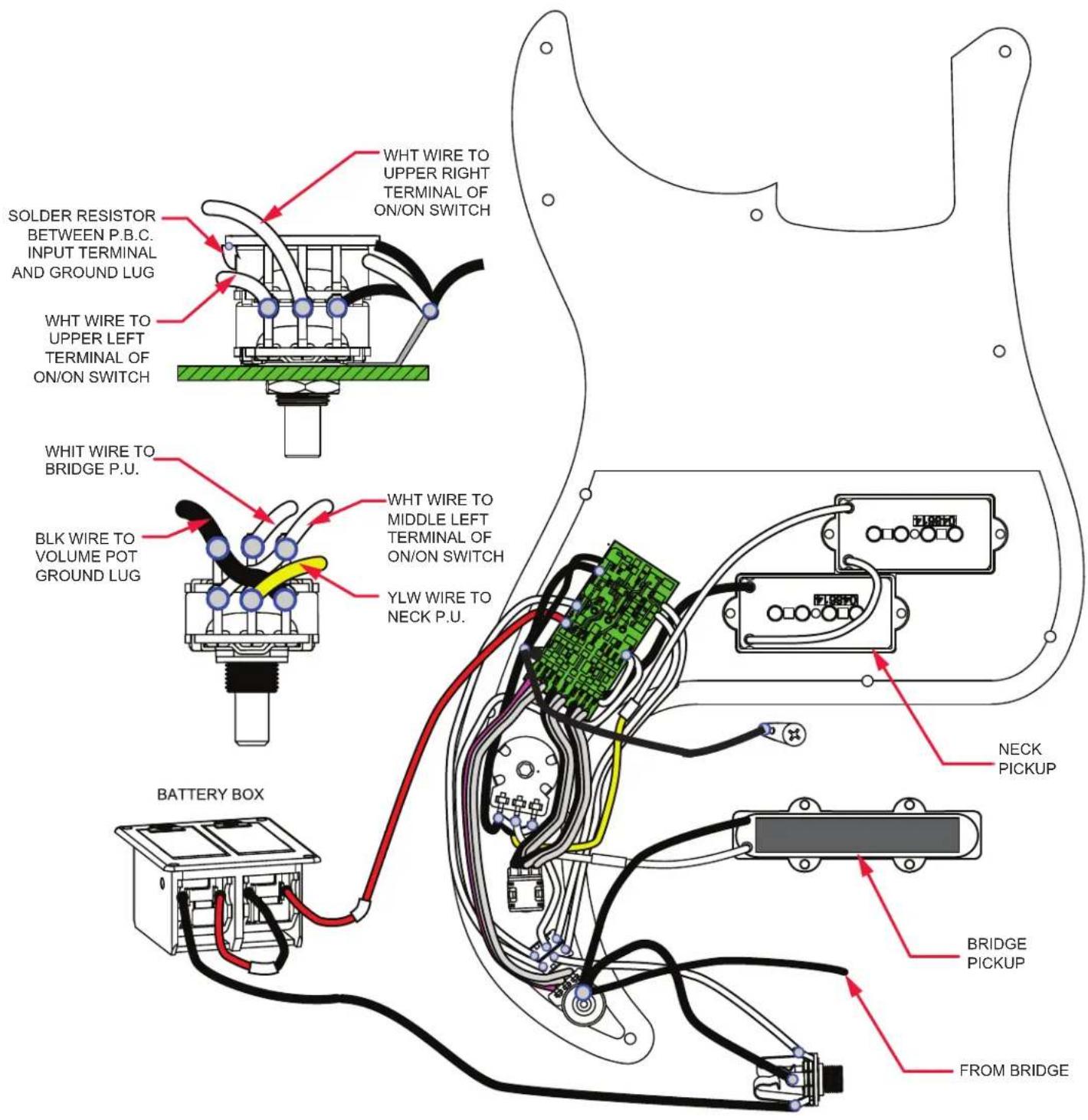

WIRING DIAGRAM
PLAYER PLUS PRECISION BASS®
(014-7362-XXX/014-7363-XXX)

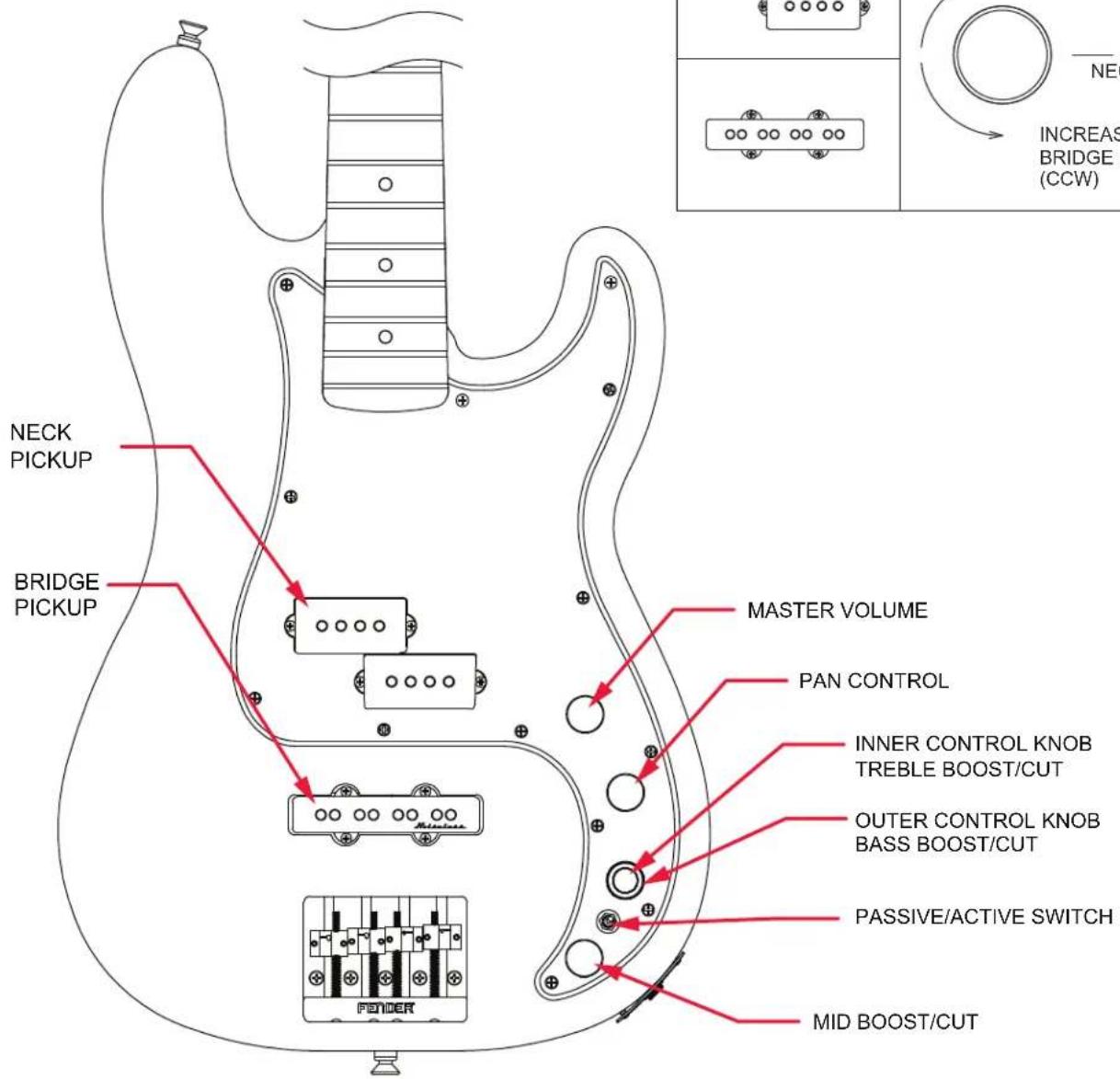

SWITCH AND CONTROL FUNCTION
| SWITCH FUNCTION | |||||
| CONTROL | SWITCH POSITION | ||||
| MASTER VOLUME | PAN CONTROL | TREBLE BOOST/CUT | BASS BOOST/CUT | MID BOOST/CUT | |
| ON | ON | ON | ON | ON | ACTIVE |
| ON | ON | OFF | OFF | OFF | PASSIVE |
| PICKUP PAN CONTROL | |
| INCREASED NECK PICKUP (CW) CENTER NECK + BRIDGE | |
| INCREASED BRIDGE PICKUP (CCW) | |
PLAYER PLUS PRECISION BASS®
(014-7362-XXX/014-7363-XXX)
ADDITIONAL SPECIFICATION DETAIL
FRET SIZE: MED JUMBO
(FRET DIMENSIONS ARE BEFORE INSTALLATION)
PLEASE NOTE: AS EACH NECK IS SANDED & FINISHED BY HAND, THICKNESS DIMENSIONS MAY VARY SLIGHTLY FROM THOSE SHOWN.
NECK PROFILE:
1ST FRET PROFILE
12TH FRET PROFILE
KEY BASS CORT
P/N 0036400049
BUSHING KEY BASS
P/N 0051532049
TUNING MACHINE THRU-HOLE INNER DIAMETER .734"

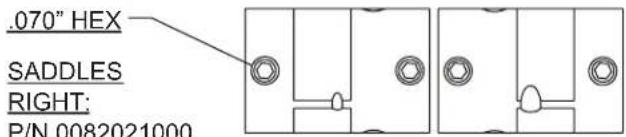

SADDLE HEIGHT ADJUSTMENT WRENCH:
.070" HEX KEY P/N 0051536000
SADDLE HEIGHT ADJUSTMENT SCREW
P/N 0091070000

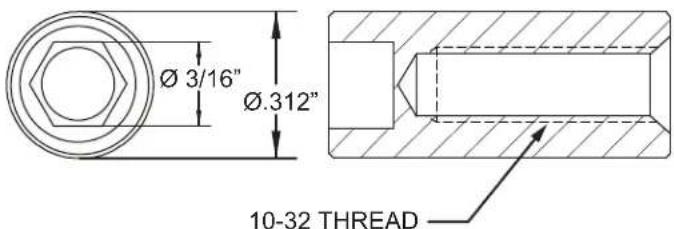

TRUSS ROD NUT P/N 0038454000

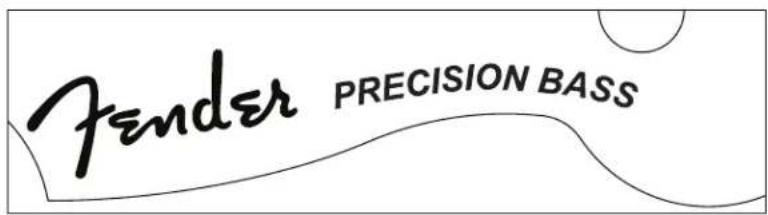

LOGO: AM ELITE P-BASS DECAL
APPLIED UNDER THE FINISH
PICKUP SPECIFICATIONS
| POSITION | MAGNETS | DC RESISTANCE | POLARITY |
| NECK | ALNICO 5 UNBEVELED | 10.0 - 11.0KΩ | NORTH SOUTH |
| BRIDGE | ALNICO 5 UNBEVELED | 13.4 - 13.7KΩ | NORTH |
