Intitulé	Description
Type de produit	Pompe DAB ESYTWIN
Débit maximum	Jusqu'à 6000 litres par heure
Hauteur manométrique maximale	Jusqu'à 60 mètres
Puissance	1.1 kW
Tension d'alimentation	230 V
Poids	Environ 20 kg
Matériaux de construction	Corps en fonte, rotor en acier inoxydable
Utilisation recommandée	Arrosage, irrigation, transfert d'eau
Entretien	Vérification régulière des joints et nettoyage des filtres
Sécurité	Protection contre la surchauffe et les surcharges
Garantie	2 ans

FOIRE AUX QUESTIONS - ESYTWIN DAB

Comment puis-je savoir si ma pompe DAB ESYTWIN fonctionne correctement ?

Vérifiez si la pompe émet un bruit de fonctionnement normal et si l'eau s'écoule à un débit régulier. Si vous notez des bruits inhabituels ou un faible débit, il peut y avoir un problème.

Que faire si ma pompe DAB ESYTWIN ne démarre pas ?

Assurez-vous que la pompe est correctement branchée et que l'alimentation électrique fonctionne. Vérifiez également les fusibles et les disjoncteurs pour toute coupure.

Comment purger ma pompe DAB ESYTWIN ?

Pour purger la pompe, dévissez le bouchon de purge et laissez l'air s'échapper jusqu'à ce que l'eau commence à couler. Refermez ensuite le bouchon de purge.

Que faire si ma pompe DAB ESYTWIN surchauffe ?

Éteignez immédiatement la pompe et laissez-la refroidir. Vérifiez si le filtre est obstrué ou si le niveau d'eau est trop bas. Assurez-vous également que la pompe est correctement ventilée.

Comment nettoyer le filtre de ma pompe DAB ESYTWIN ?

Débranchez la pompe et retirez le filtre. Rincez-le à l'eau claire pour enlever les débris, puis remettez-le en place une fois qu'il est sec.

Ma pompe DAB ESYTWIN fait des bruits étranges, que devrais-je faire ?

Un bruit inhabituel peut indiquer un problème mécanique. Vérifiez si la pompe est bien installée et si rien ne bloque le rotor. Si le problème persiste, contactez un professionnel.

Quelle est la durée de vie de la pompe DAB ESYTWIN ?

La durée de vie d'une pompe DAB ESYTWIN dépend de l'utilisation et de l'entretien, mais elle peut durer plusieurs années si elle est correctement entretenue.

Puis-je utiliser ma pompe DAB ESYTWIN pour des liquides autres que l'eau ?

Non, il est recommandé d'utiliser la pompe uniquement pour de l'eau claire. L'utilisation de liquides corrosifs ou abrasifs peut endommager la pompe.

Comment stocker ma pompe DAB ESYTWIN pendant l'hiver ?

Avant de stocker la pompe, videz-la complètement et nettoyez-la. Rangez-la dans un endroit sec et à l'abri du gel.

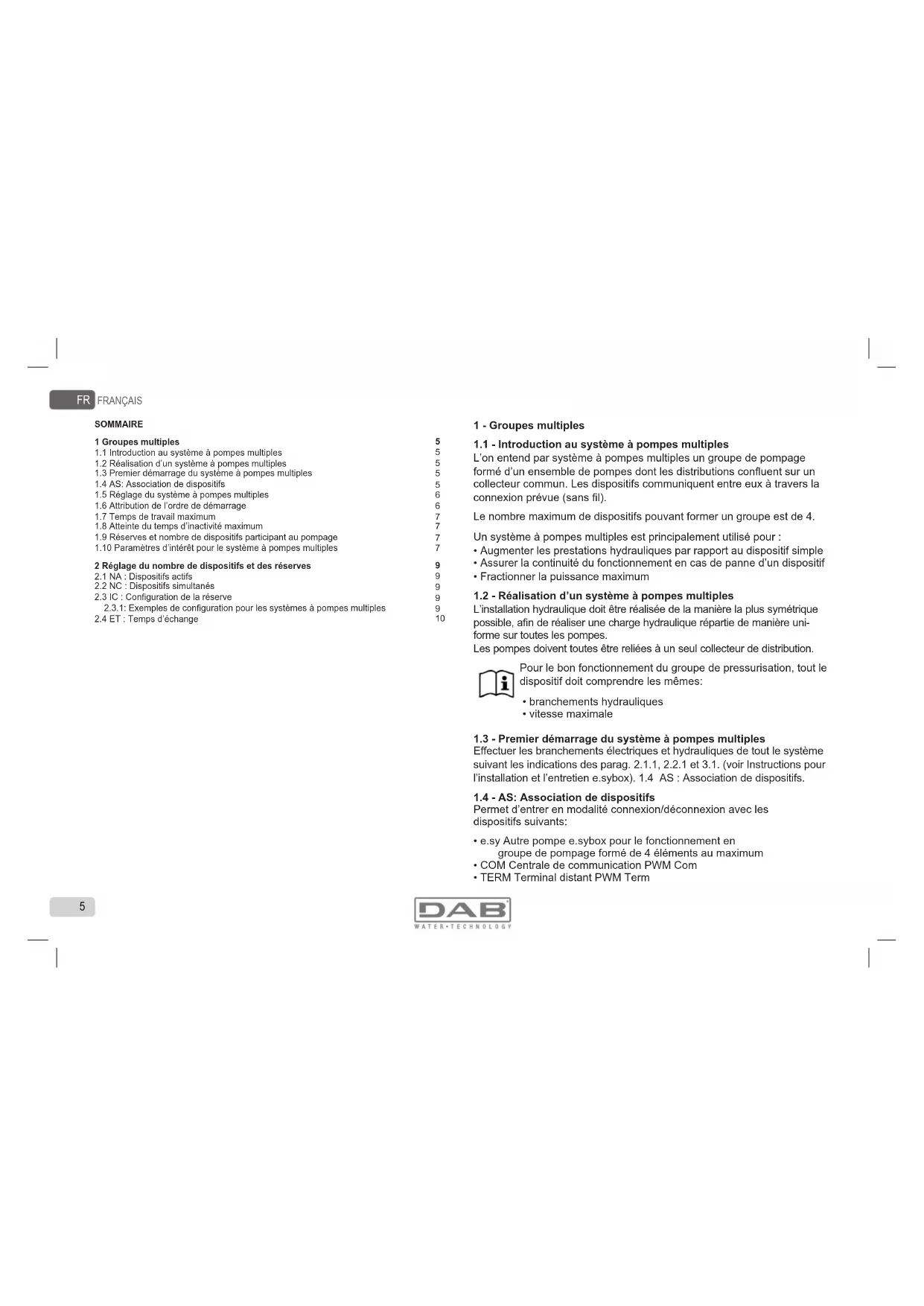

MODE D'EMPLOI ESYTWIN DAB

1.1 Introduction au système à pompes multiples

1.2 Réalisation d’un système à pompes multiples

1.3 Premier démarrage du système à pompes multiples

1.5 Réglage du système à pompes multiples

1.6 Attribution de l’ordre de démarrage

1.7 Temps de travail maximum

1.8 Atteinte du temps d’inactivité maximum

1.9 Réserves et nombre de dispositifs participant au pompage

1.10 Paramètres d’intérêt pour le système à pompes multiples

2 Réglage du nombre de dispositifs et des réserves

2.1 NA : Dispositifs actifs

2.2 NC : Dispositifs simultanés

2.3 IC : Conguration de la réserve

2.3.1: Exemples de conguration pour les systèmes à pompes multiples

2.4 ET : Temps d’échange

1 - Groupes multiples

1.1 - Introduction au système à pompes multiples

L’on entend par système à pompes multiples un groupe de pompage formé d’un ensemble de pompes dont les distributions conuent sur un collecteur commun. Les dispositifs communiquent entre eux à travers la connexion prévue (sans l). Le nombre maximum de dispositifs pouvant former un groupe est de 4. Un système à pompes multiples est principalement utilisé pour :

• Augmenter les prestations hydrauliques par rapport au dispositif simple

• Assurer la continuité du fonctionnement en cas de panne d’un dispositif

• Fractionner la puissance maximum

1.2 - Réalisation d’un système à pompes multiples

L’installation hydraulique doit être réalisée de la manière la plus symétrique possible, an de réaliser une charge hydraulique répartie de manière uni- forme sur toutes les pompes. Les pompes doivent toutes être reliées à un seul collecteur de distribution. Pour le bon fonctionnement du groupe de pressurisation, tout le dispositif doit comprendre les mêmes:

1.3 - Premier démarrage du système à pompes multiples

Effectuer les branchements électriques et hydrauliques de tout le système suivant les indications des parag. 2.1.1, 2.2.1 et 3.1. (voir Instructions pour l’installation et l’entretien e.sybox). 1.4 AS : Association de dispositifs.

1.4 - AS: Association de dispositifs

Permet d’entrer en modalité connexion/déconnexion avec les dispositifs suivants:

• e.sy Autre pompe e.sybox pour le fonctionnement en groupe de pompage formé de 4 éléments au maximum

• RPR Capteur de pression distant

• DEV Autres dispositifs compatibles éventuels Menu connexions Les icônes des différents dispositifs branchés sont afchées. Sous celles-ci gurent un acronyme identicateur et la puissance de réception pertinente. Une icône allumée xe indique que le dispositif branché fonctionne correctement; une icône barrée indique que le dispositif est conguré comme faisant partie du réseau mais que sa présence n’est pas relevée. La pression de +/- permet de sélectionner un dispositif déjà branché (fonction active au relâchement) et afche l’icône qui y correspond soulignée; Cette page n’afche pas tous les dispositifs présents, mais uniquement ceux qui sont associés à notre réseau. Le fait de ne voir que les dispositifs de son propre réseau permet de faire fonctionner plusieurs réseaux analogues coexistants dans le rayon d’action du système sans l sans créer d’ambiguïté. Ainsi, l’utilisateur ne voit pas les dispositifs qui ne correspondent pas au système de pompage. Cette page de menu permet d’associer et de dissocier un élément du réseau sans l personnel. Lorsque la machine est démarrée, la mention du menu AS ne présente aucune connexion, car aucun dispositif n’est associé. Seule une action de l’opérateur permet d’ajouter ou d’éliminer des dispositifs par les opérations d’association et de dissociation. Association de dispositifs La pression de « + » pendant 5 secondes met la machine en état de recherche par association sans l. Cet état est indiqué par l’icône (du dispositif sur lequel l’action est effectuée) et le DEL COMM cligno- tants à intervalles réguliers. Dès que deux machines du champ de communication utile sont mises dans cet état, si cela est possible elles s’associent entre elles. Si l’association n’est pas possible pour une machine ou pour les deux, la procédure se termine et une fenêtre pop-up apparaît sur chaque machine, indiquant « association non faisable ». Une association peut ne pas être possible car le dispositif que l’on essaie d’associer est déjà présent dans le nombre maximum ou parce que le dispositif à associer n’est pas reconnu. L’état de recherche par association reste actif jusqu’au relevage du dis- positif à associer (indépendamment du résultat de l’association) ; si aucun dispositif n’est trouvé en 1 minute, le système sort automatique- ment de l’état d’association. L’utilisateur peut sortir à tout moment de l’état de recherche par association sans l en appuyant sur SET ou MODE. Dissociation de dispositifs Pour dissocier un élément, il faut d’abord le sélectionner à l’aide des touches « + » ou « - », puis appuyer sur - pendant 5 sec. ; cela porte le système en modalité de dissociation du dispositif sélectionné. L’icône du dispositif sélectionné et le DEL COMM commencent alors à clignoter rapidement an d’indiquer que le dispositif choisi sera effacé. La pression successive sur - dissocie le dispositif. En appuyant sur une autre touche, quelle qu’elle soit, ou en laissant passer plus de 30 sec. à partir du moment de l’entrée en modalité dissociation, la procédure est terminée.

1.5 - Réglage du système à pompes multiples

Lorsqu’un système à pompes multiples s’allume, l’attribution des adress- es est effectuée automatiquement et un algorithme nomme un dispositif comme leader du réglage. Le leader décide la vitesse et l’ordre de départ de chaque dispositif faisant partie de la chaîne. La modalité de réglage est séquentielle (les dispositifs démarrent l’un après l’autre). Lorsque les conditions de départ sont présentes le premier dispositif démarre ; quand il arrive à sa vitesse maximale, le second démarre, et ainsi de suite pour tous les suivants. L’ordre de départ n’est pas nécessairement croissant en fonction de l’adresse de la machine, mais il dépend des heures de travail effectuées. Voir le parag. 2.4 - ET : Temps d’échange max.

1.6 - Attribution de l’ordre de démarrageFRANÇAIS

Un ordre de démarrage est attribué à chaque dispositif à chaque mise en marche du système. La succession des démarrages des dispositifs est générée en fonction de cela. L’ordre de démarrage est modié durant l’utilisation en fonction du besoin des algorithmes suivants:

• Atteinte du temps de travail maximum

• Atteinte du temps d’inactivité maximum

1.7 - Temps de travail maximum

En fonction du paramètre ET (temps de travail maximum), chaque dis- positif a un contacteur de temps de travail, en fonction duquel l’ordre de redémarrage est mis en jour suivant l’algorithme suivant: si au moins la moitié de la valeur de ET est dépassée, l’échange de pri- orité est effectué au premier arrêt de l’inverseur (échange en veille). si la valeur de ET est atteinte sans. Si le paramètre ET (temps de travail maximum) est sur 0, l’échange a lieu à chaque remise en marche. Voir 2.4 - ET : Temps d’échange max.

1.8 - Raggiungimento del tempo massimo di inattività

Le système à pompes multiples dispose d’un algorithme anti-stase qui a pour objectif de maintenir les pompes en état d’efcacité parfaite et de maintenir l’intégrité du liquide pompé. Il fonctionne en permettant une rotation de l’ordre de pompage de telle manière que toutes les pompes distribuent au moins une minute de débit toutes les 23 heures. Cela advient quelle que soit la conguration du dispositif (activé ou réserve). L’échange de priorité prévoit que le dispositif arrêté depuis 23 heures soit porté à une priorité maximum dans l’ordre de démarrage. Cela implique qu’il démarre le premier dès que la distribution de débit est nécessaire. Les dispositifs congurés comme réserve ont la priorité sur les autres. L’algorithme termine son action lorsque le dispositif a distribué le débit pendant au moins une minute. Au terme de l’intervention de l’anti-stase, si le dispositif est conguré comme réserve, il est ramené à la priorité minimale an d’être préservé de l’usure.

1.9 - Réserves et nombre de dispositifs participant au pompage

Le système à pompes multiples lit le nombre d’éléments reliés en com- munication et appelle ce nombre N. Ensuite, en fonction des paramètres NA et NC, il décide combien de dispositifs, et lesquels, doivent travailler à un instant donné. NA représente le nombre de dispositifs participant au pompage. NC représente le nombre maximum de dispositifs pouvant travailler simul- tanément. Si une chaîne comprend NA dispositifs actifs et NC dispositifs simul- tanés dont le NC est inférieur à NA, cela entend que NC dispositifs au maximum démarreront et que ces dispositifs s’échangeront entre NA élé- ments. Si un dispositif est conguré comme préférence de réserve, il sera placé en dernier dans l’ordre de démarrage. Ainsi, si l’on dispose de 3 dispositifs dont un est conguré comme réserve, la réserve démarrera le troisième. Au contraire, si NA=2 est paramétré, la réserve ne démarrera pas, sauf si l’un des deux éléments actifs sera en panne. Voir également l’explication des paramètres

2.1 - NA : Dispositifs actifs;

2.2 NC : Dispositifs simultanés;

2.3 IC : Conguration de la réserve.

1.10 Paramètres d’intérêt pour le système à pompes multiples

Paramètres à signication locale Il s’agit de paramètres qui peuvent être différents suivant les différents dispositifs. Dans certains cas, il est nécessaire qu’ils soient différents. Pour ces paramètres, il n’est pas permis d’aligner automatiquement la conguration des différents dispositifs. Par exemple, dans le cas de l’attribution manuelle des adresses, ils devront obligatoirement être dif- férents les uns des autres. Liste des paramètres avec leur signication locale pour le dispositi:

• TK Temps d’allumage de l’éclairage de fondFRANÇAIS

• RI Tours/min en modalité manuelle

• AD Configuration adresse

• IC Configuration réserve

• RF Remise à zéro des pannes et avertissements Paramètres sensibles Il s’agit de paramètres qui doivent nécessairement être alignés sur toute la chaîne, pour des raisons de réglage. Liste des paramètres sensibles :

• SP Pression de paramétrage

• P1 Point de paramétrage auxiliaire entrée 1

• P2 Point de paramétrage auxiliaire entrée 2

• P3 Point de paramétrage auxiliaire entrée 3

• P4 Point de paramétrage auxiliaire entrée 4

• RP Diminution de pression pour redémarrage

• NA Nombre de dispositifs actifs

• T1 Temps pour l’arrêt après le signal de basse pression

• GP Gain proportionnel

• I1 Paramétrage entrée 1

• I2 Paramétrage entrée 2

• I3 Paramétrage entrée 3

• I4 Paramétrage entrée 4

• OD Type d’installation

• PR Capteur de pression distant

• PW Modication du mot de passe Alignement automatique des paramètres sensibles Lorsqu’un système à pompes multiples est relevé, un contrôle est lancé an de vérier que les paramètres réglés sont cohérents. Si les paramètres sensibles ne sont pas alignés sur tous les dispositifs, l’écran de chaque dispositif afche un message demandant à l’utilisateur s’il sou- haite propager la conguration de ce dispositif à tout le système. Lorsque l’utilisateur accepte, les paramètres sensibles du dispositif sur lequel la réponse a été donnée sont transmis à tous les dispositifs de la chaîne. Si des congurations ne sont pas compatibles avec le système, la propa- gation de la conguration de ces dispositifs n’est pas autorisée. Durant le fonctionnement normal, la modication d’un paramètre sensible sur un dispositif comporte l’alignement automatique du paramètre sur tous les autres dispositifs, sans qu’une conrmation ne soit demandée. NOTE : L’alignement automatique des paramètres sensibles n’a aucun effet sur tous les autres types de paramètres. Lorsqu’un dispositif comprenant les paramètres du constructeur est ajouté dans la chaîne (dans le cas d’un dispositif qui en remplace un déjà existant, ou si un dispositif sort d’un rétablissement à la congura- tion du constructeur), si les congurations présentes autres que celle du constructeur sont cohérentes, le dispositif présentant les paramètres du constructeur adopte automatiquement les paramètres sensibles de la chaîne. Paramètres à alignement facultatif Il s’agit de paramètres pour lesquels le non-alignement entre les dif- férents dispositifs est toléré. À chaque modication de ces paramètres, lorsque la pression de SET ou MODE est effectuée, il est demandé de propager la modication dans l’ensemble de la chaîne de communication. Ainsi, si la chaîne est la même pour tous les éléments qui la composent, l’on évite de paramétrer les mêmes données sur tous les dispositifs. Liste des paramètres à alignement facultatif:

• MS Système de mesurage

• O1 Fonction sortie 1

• O2 Fonction sortie 2

2 - Réglage du nombre de dispositifs et des réserves

2.1 - NA: Dispositifs actifs

Paramètre le nombre maximum de dispositifs qui participent au pompage. Sa valeur peut être entre 1 et le nombre de dispositifs présents (max. 4). La valeur par défaut de NA est N, c’est-à-dire le nombre de dispositifs présents dans la chaîne. Cela entend que si des dispositifs sont ajoutés ou éliminés de la chaîne, NA prend toujours la valeur qui correspond au nombre de dispositifs présents relevés automatique- ment. Un paramétrant une valeur autre que N, le nombre maximum de dispositifs pouvant participer au pompage se xe sur le nombre paramétré. Ce paramètre sert lorsque le nombre de pompes qui peuvent ou doivent rester allumées est limité et lorsque l’on veut préserver un ou plusieurs dispositifs comme réserves (voir 2.3 IC : Conguration de la réserve et exemples à suivre). Cette même page du menu afche (sans qu’il soit possible de les modi- er) également les deux autres paramètres du système liés à celui-ci : N, le nombre de dispositifs présents automatiquement détectés par le système, et NC, le nombre maximum de dispositifs simultanés.

2.2 NC : Dispositifs simultanés

Paramètre le nombre maximum de dispositifs pouvant travailler simul- tanément. Il peut avoir une valeur de 1 à NA. Par défaut, NC prend la valeur NA. Cela entend que si NA augmente, NC prend la valeur de NA. Lorsque la valeur de NA est modiée, l’utilisateur se détache de NA et établit au nombre paramétré le nombre maximum de dispositifs simultanés. Ce paramètre est utile lorsque le nombre de pompes qui peuvent ou doivent rester allumées est limité (voir 2.3 IC : Conguration de la réserve et exemples à suivre). Cette même page du menu afche (sans qu’il soit possible de les modi- er) également les deux autres paramètres du système liés à celui-ci : N, le nombre de dispositifs présents lu automatiquement par le système, et NC, le nombre maximum de dispositifs simultanés.

2.3 IC : Conguration de la réserve

Congure le dispositif en mode automatique ou réserve. Si le dispositif est conguré sur auto (paramétrage par défaut), il participe au pompage normal ; s’il est conguré comme réserve, la priorité de démar- rage minimum lui est associée, c’est-à-dire que le dispositif sur lequel ce paramétrage est effectué démarrera toujours le dernier. Si le nombre de dispositifs actifs est inférieur de un au nombre de dispositifs présents et qu’un élément est paramétré comme réserve, si aucun inconvénient n’est présent le dispositif de réserve ne participe pas au pompage normal; si l’un des dispositifs qui participent au pompage présente une panne (manque l’alimentation, intervention d’une protection, etc.), le dispositif de réserve démarre. L’état de conguration de réserve est visible dans les modes suivants: sur la page Système à pompes multiples, la partie supérieure de l’icône est colorée; sur les pages AD et principale, l’icône de la communication représentant l’adresse du dispositif gure avec le nom- bre sur fond coloré. Les dispositifs congurés comme réserve peuvent être plus d’un dans un système de pompage. Même si les dispositifs congurés comme réserve ne participent pas au pompage normal, ils restent toujours efcaces grâce à l’algorithme anti-stase. L’algorithme anti-stase veille à échanger la priorité de démarrage toutes les 23 heures et à faire accumuler pendant au moins une minute de suite la distribution du débit à chaque dispositif. Cet algorithme a pour fonction d’éviter la dégradation de l’eau du rotor et de maintenir l’efcacité des organes mobiles ; il est utile pour tous les dispositifs, en particulier ceux qui sont congurés comme réserve, qui ne travaillent pas en conditions normales.

2.3.1 - Exemples de conguration pour les systèmes à pompes

multiples Exemple 1: Un groupe de pompage composé de 2 dispositifs (N=2 relevé automa- tiquement) dont 1 paramétré comme actif (NA=1), un simultané (NC=1 ou NC=NA puisque NA=1 ) et un comme réserve (IC=réserve sur l’un des deux dispositifs). L’effet obtenu sera le suivant : le dispositif non conguré comme réserve démarrera et travaillera seul (même s’il ne parvient pas à soutenir la charge hydraulique et que la pression réalisée est trop basse). En cas de panne de celui-ci, le dispositif de réserve entre en fonction.FRANÇAIS

Exemple 2: Un groupe de pompage composé de 2 dispositifs (N=2 relevé automa- tiquement) où tous les dispositifs sont actifs et simultanés (paramétrage du constructeur NA=N et NC=NA) et un comme réserve (IC=réserve sur l’un des deux dispositifs). L’effet obtenu sera le suivant: le dispositif qui n’est pas paramétré comme réserve démarre le premier; si la pression réalisée est trop faible, le second dispositif, conguré comme réserve, démarre lui aussi. L’on essaie ainsi toujours de préserver l’utilisation d’un dispositif particulier (celui qui est conguré comme réserve), mais celui-ci intervient lorsque c’est nécessaire, quand une charge hydraulique plus importante se présente.

2.4 - ET: Temps d’échange max.

Paramètre le temps maximum de travail continu d’un dispositif dans un groupe. Il ne fonctionne que pour les groupes de pompage dotés de dispositifs interconnectés entre eux. Le temps peut être paramétré de 1 min à 9 heures; le paramétrage du constructeur est de 2 heures. Lorsque le temps ET d’un dispositif est écoulé, l’ordre de démarrage du système est réattribué, an de porter le dispositif dont le temps est écoulé en priorité minimum. Cette stratégie a pour objectif de moins utiliser le dispositif qui a déjà travaillé et d’équilibrer le temps de travail des différentes machines qui composent le groupe. Si la charge hydraulique requiert l’intervention du dispositif en question même s’il a été placé en dernier dans l’ordre de démarrage, il démarrera an de garantir la pressurisation de l’installation. La priorité de démarrage est réattribuée dans ceux conditions, en fonc- tion du temps ET:

1- Échange durant le pompage : lorsque la pompe reste al-

lumée de manière ininterrompue, jusqu’à ce que le temps maxi- mum absolu de pompage soit dépassé.

2- Échange en veille : lorsque la pompe est en veille mais que

50% du temps ET est écoulé. Si ET est paramétré à 0, l’échange en veille a lieu. Chaque fois qu’une pompe du groupe s’arrêtera, une autre pompe démarrera à la mise en route suivante. Si le paramètre ET (temps de travail maximum) est sur 0, l’échange a lieu à chaque remise en marche, quel que soit le temps de travail effectif de la pompe.09/13 cod.60162477 DAB PUMPS LTD. Units 4 & 5, Stortford Hall Industrial Park, Dunmow Road, Bishop’s Stortford, Herts CM23 5GZ - UK [e-mail] Tel.: [phone] Fax: [phone] DAB PUMPEN DEUTSCHLAND GmbH Tackweg 11 D - 47918 Tönisvorst - Germany [e-mail] Tel.: [phone] Fax: [phone] DAB PUMPS B.V. Brusselstraat 150 B-1702 Groot-Bijgaarden - Belgium [e-mail] Tel.: [phone] Fax: [phone] DAB PUMPS IBERICA S.L. Parque Empresarial San Fernando Edificio Italia Planta 1ª 28830 - San Fernando De Henares - Madrid Spain [e-mail] Ph.: [phone] Fax: [phone]
