SX112D4 - Caisson de basses PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	Phoenix Gold
Modèle	SX112D4
Configuration des bobines	Double bobine de 4 Ω
Matériau du panier	Acier rigide
Matériau de la suspension	Caoutchouc de longue portée
Matériau du pare-poussière	Monopièce
Matériau des bobines acoustiques	Cuivre exempt d'oxygène à haute température
Bornes de connexion	Nickelées, calibre 12
Type de moteur	Grand battement
Optimisation d'enceinte	Enceintes étanches ou portées
Volume d'enceinte scellée recommandé (SQ)	1,5 pi³
Volume d'enceinte scellée recommandé (Normal)	1,1 pi³
Volume d'enceinte scellée recommandé (SPL)	0,75 pi³
Epaisseur minimale du panneau d'enceinte	3/4 de pouce
Matériau d'insonorisation recommandé	Natte en polyester de 1 à 3 pouces
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Éviter l'humidité et les produits chimiques.
Sécurité	Respecter l'impédance minimale de l'amplificateur. Fixer solidement le caisson.
Pièces détachées et réparabilité	Contacter votre revendeur Phoenix Gold agréé.
Informations générales	Notice téléchargeable gratuitement sur notice-facile.com.

FOIRE AUX QUESTIONS - SX112D4 PHOENIX GOLD

Quelle est l'impédance du SX112D4 ?

Le SX112D4 possède deux bobines de 4 Ω chacune. Vous pouvez les câbler en parallèle pour obtenir 2 Ω ou en série pour 8 Ω.

Quel volume d'enceinte scellée est recommandé ?

Pour une qualité sonore (SQ) : 1,5 pi³, pour un usage normal : 1,1 pi³, pour un maximum de SPL : 0,75 pi³.

Ce subwoofer peut-il être utilisé dans une enceinte portée ?

Oui, il est optimisé pour les enceintes étanches ou portées. Consultez les spécifications pour un volume porté adapté.

Quelle puissance puis-je envoyer à ce subwoofer ?

La puissance nominale n'est pas spécifiée, mais respectez l'impédance de charge de votre amplificateur. Pour une charge de 2 Ω, un ampli comme le SX400.1 est adapté.

Comment câbler les deux bobines ?

Pour un câblage en parallèle : reliez les bornes positives ensemble et les bornes négatives ensemble. Pour un câblage en série : reliez la borne positive d'une bobine à la borne négative de l'autre.

Quel type de bois utiliser pour l'enceinte ?

Utilisez au moins du contreplaqué de 3/4 de pouce. Assurez-vous que les joints soient étanches avec de la colle à bois jaune.

Faut-il mettre de l'insonorisant dans l'enceinte ?

Oui, tapissez l'intérieur d'une natte en polyester de 1 à 3 pouces d'épaisseur pour améliorer la réponse des graves.

Le panier est-il solide ?

Oui, le panier est en acier rigide pour une grande rigidité et durabilité.

Quelle est la taille du cône ?

C'est un subwoofer de 12 pouces (30 cm) de diamètre.

Où trouver la notice complète ?

Vous pouvez télécharger la notice gratuitement au format PDF sur notice-facile.com.

MODE D'EMPLOI SX112D4 PHOENIX GOLD

Features Caractéristiques

• Pare-poussière monopièce
• Bobines acoustiques en cuivre exempt d'oxygène
à haute température
- Enceinte d'ambiance avec contour en
caoutchouc de longue portée
- Optimisé pour les boîtiers étanches ou porté
• Panier rigide en acier
- Bornes d'enceinte nickelées de calibre 12
- Modèle de moteur à grand battement

ENCLOSURES

ENCLOSURE INFORMATION

Les caissons d'extrêmes graves sont fabriqués en fonction de normes rigoureuses afin de fournir des années de plaisir acoustique. Il est important que l'enceinte du caisson des extrêmes graves soit construite en fonction de ces mêmes normes rigoureuses. L'enceinte doit comprendre au moins un RP d'au moins 3/4" de pouces. Les vis ou agrafeuses pneumatiques constituent d'excellentes pièces de fixation lorsqu'elles sont utilisées avec une colle forte de couleur «jaune » pour le travail du bois qui peut combler les écarts de jointures. Assurez-vous que les panneaux de l'enceinte soient étanches au niveau de toutes les piqûres de liaison. Le revêtement des murs à l'aide d'une natte en polyester épaisse de 1 à 3 pouces suffit.

Votre concessionnaire PG dispose de grandes connaissances, d'outils et d'expérience requise pour la conception et la constructions de votre application de caisson d'extrêmes graves. Nous recommandons également de consulter votre concessionnaire afin d'obtenir une assistance technique spécifique se rapportant à votre installation. Les tableaux fournis devraient être utilisés comme référence au moment de construire une enceinte pour votre caisson aux extrêmes graves PG. Les tableaux présentent plusieurs types d'enceinte. L'enceinte de Qualité du son offre une sortie de musique qui est plus profonde, plus serrée et davantage de sortie sonore afin de reproduire véritablement le matériau source d'origine. L'enceinte SPL satisfait le besoin en «basshead» pour une sortie maximale tout en sacrifiant un peu de la qualité du son.

SEALED ENCLOSURE RECOMMENDATIONS

SEALED VOLUME(cu.ft.)				SX18s4 SX1	10d2 SX110d4	SX112d2 SX112d4
SPL	0.3	0.4	0.75
Normal		0.4	0.6	1.1
SQ	0.6	0.8	1.5

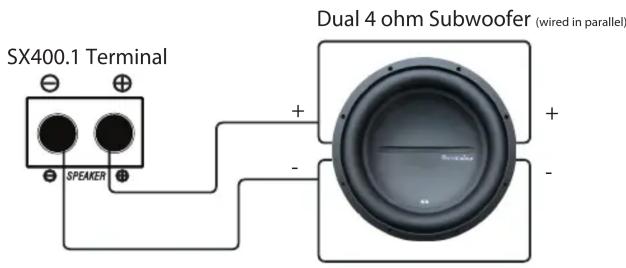

Toutes les bobines mobiles sont câblées en parallèle de 2 Ohms. SX400.1 faire puissance maximale en 2 Ohms.

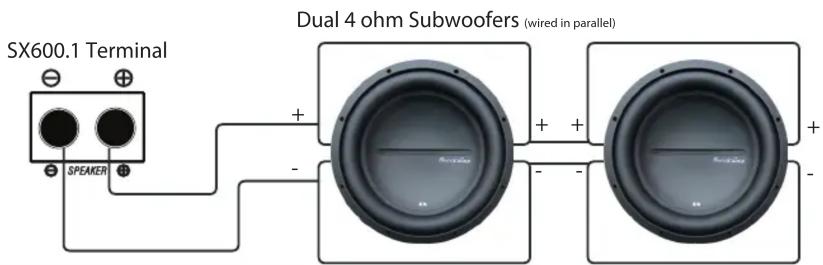

Toutes les bobines mobiles sont câblées en parallèle pour 1 Ohm. SX600.1 rend la puissance maximale de charge en 1 ohm.
