| Type de produit | Amplificateur-mélangeur de sonorisation publique |
| Marque | Audac |
| Modèle | COM104 |
| Dimensions (L x H x P) | 218 x 44 x 300 mm |
| Poids | 2,2 kg |
| Hauteur rack | 1U (demi-rack 19") |
| Alimentation secteur | CA 100-240 V, 50-60 Hz |
| Consommation (repos) | 3,5 W |
| Consommation (1/3 puissance nominale) | 24 W |
| Puissance de sortie | 40 W (4 Ω / 70 V / 100 V) |
| Technologie d'amplification | Classe D |
| Entrées audio | 1 entrée micro symétrique (barrette 3 broches), 1 entrée ligne stéréo RCA, 1 entrée ligne mini-jack 3,5 mm avant |
| Sorties enceintes | Barrette 4 broches (4 Ω, 70 V, 100 V) |
| Réponse en fréquence | 20 Hz - 20 kHz |
| Rapport signal/bruit | > 90 dB |
| Distorsion harmonique totale + bruit | < 0,5 % |
| Diaphonie | > 70 dB |
| Alimentation fantôme | 15 V (commutable pour entrée micro) |
| Fonction de priorité | Oui, sur entrée micro et contact MUTE |
| Commandes de tonalité | Graves (Bass) et aigus (Treble) ±12 dB |
| Indicateurs LED | Signal, -20 dB, Clip (écrêtage), Protection, Alimentation |
| Protections intégrées | Court-circuit, surcharge, surchauffe, composant continu (CC) |
| Refroidissement | Par convection naturelle |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Contacter un service après-vente qualifié pour toute réparation. |
| Utilisation prévue | Intérieur uniquement, climat tempéré. Installation sur bureau ou en rack (kit en option). |
FOIRE AUX QUESTIONS - COM104 Audac
Questions des utilisateurs sur COM104 Audac
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice COM104 - Audac et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil COM104 de la marque Audac.
MODE D'EMPLOI COM104 Audac
Ce mode d'emploi a ete redigede avec le plus grand soin et est aussi complet que possible a la date de publication. Toutefois, des mises a jour des caractetistiques techniques ou des fonctionnalites peuvent avoir eu lieu depuis la publication. Pour vous procurer la derniere version du mode d'emploi ou obtenir des informations supplémentaires sur le produit, veuillez consulter la page du produit sur www.audac.eu.
Sommaire
Introduction 5
Précautions 6
Consignes de sécurité 6
Attention - Réparations 7
Déclaration de conformité CE 7
Déchets d'équipements électriques et électroniques (DEEE) 7
Avertissement 7
Chapitre 1: Brochages et connecteurs 8
Normes de connexion 8
Chapitre 2 : Faces avant et arrêté 9
Présentation de la face avant 9
Description de la face avant 9
Présentation de la face arrière 10
Description de la face arriere 10
Chapitre 3: Installation du système 11
Chapitre 4: Informations supplémentaires 14
14
Notes 16
Introduction
Amplificateur-mélangeur de sonorisation publique
Les COM104/108 sont des amplificateurs-mélangeurs de sonorisation publique compacts mais polyvalents, offrant des solutions pour les systèmes audio de taille petite à moyen dans les installations commerciales. Les applications typiques sont les systèmes de musique d'ambiance dans les magasins de détail, les bars, les restaurants et les immeubles de bureaux.
La conception compacte et simple permet une installation dans n'importe quel endroit et une exploitation par n'importequelutilisateur.
Les amplificateurs sont conçus selon une technologie d'amplification de classe D et fournissant une puissance de sortieatteignant 80 watts (40 watts pour le COM104) à des systèmes audio à tension constante (100 V et 70 V) ou à basse impédance (4 ohms). Une alimentation à découpage assure la compatibilité avec de nombreuses tensions secteur dans le monde entier.
Une entree ligne stereo permet de connecter une grande variete de sources audio telles que lecteurs multimedia, tuners, lecteurs audio internet, ... et beaucoup d'autres. Une entree symétrique micro/ligne permet de brancher un microphone d'applel, les microphones electrostatiques pouvant utiliser l'alimentation fantôme intégrée (15 V). Un commutateur de priorité supplante la musique d'ambiance lorsqu'il est activé, et la compatibilité avec les lecteurs de fichiers vocaux est garantie par la vaste plage de réglage de gain (0 dB - +50 dB).
L'installation peut se faire sur un bureau ou dans un rack d'équipement à l'aide des adaptateurs de montage (disponibles en option). Le boitier demi-rack de 19" permet une installation simple dans un rack d'équipement 10,5", ou la juxtaposition côte à côte de deux apparèils dans un rack d'équipement 19".
Précautions
LISEZ LES INSTRUCTIONS SUIVANTES POUR VOITRE PROPRE SECURITE
CONSERVEZ TOUJOURS CES INSTRUCTIONS. NE LES JETEZ JAMAIS.
MANIPULEZ TOUJOURS CETTE UNITE AVEC SOIN.
TENEZ COMPTE DE TOUS LES AVERTISSEMENTS.
SUIVEZ TOUTES LES INSTRUCTIONS.
N'EXPOSEZ JAMAIS CETTE UNITE À LA PLUIE, À L'HUMIDITÉ, À TOUT RUISSELLEMENT OU ÉCLABOUSSURE DE LIQUIDE. ET NE PLACEZ JAMAIS D'OBJET REMPLI DE LIQUIDE SUR CETTE UNITE.
AUCUNE SOURCE DE FLAMME NUE, TELLE QU'UNE BOUGIE ALLUMÉE, NE DOIT ÉTRE PLACÉE SUR L'APPAREIL.
NE PLACEZ PAS CETTE UNITE DANS UN ENVIRONNEMENT CLOS, TEL QU'UNE ETAGERE OU UN PLACARD. VEILLEZ À CE QUE L'UNITE SOIT REFROIDIE PAR UNE VENTILATION ADEQUATE. N'OBSTRUEZ PAS LES OUVERTURES DE VENTILATION.
NE LAISSEZ AUCUN OBJECT ENTRER DANS LES OUVERTURES DE VENTILATION.
N'INSTALLALLEZ PAS CETTE UNITE À PROXIMATE D'UNE QUELCONQUE SOURCE DE CHALEUR TELLE QUE DES RADIATEURS OU AUTRES APPAREILS DÉGAGEANT DE LA CHALEUR.
NE PLACEZ PAS CETTE UNITE DANS DES ENVIRONNEMENTS SOUMIS À DE HAUTS NIVEAUX DE POUSSIÈRE, CHALEUR, HUMIDITÉ OU VIBRATIONS.
CETTE UNITE N'EST CONCUE QUE POUR UNE UTILISATION EN INTÉRIEUR. NE L'UTILISEZ PAS EN EXTERIEUR.
PLACEZ L'UNITÉ SUR UNE BASE STABLE OU MONTEZ-LA DANS UN RACK STABLE.
N'UTILISEZ QUE LES OPTIONS ET ACCESSOIRES SPECIFIÉS PAR LE FABRICANT.
DEBRANCHÉZ CETTE UNITE PENDANT LES ORAGES OU SI ELLE DOIT RESTER INUTILISÉE DE FAÇON PROLONGÉE.
NE BRANCHEZ CETTE UNITE QU'A UNE PRISE SECTEUR AVEC MISE À LA TERRE.
LA FICHE SECTEUR OU DE L'APPAREIL SERT DE DISPOSITIF DE DÉCONNEXION, ET DOIT DONC RESTER FACILEMENT ACCESSIBLE
N'UTILISEZ L'APPAREIL QUE DANS DES CLIMATS TEMPERÉS
ATTENTION - RÉPARATIONS
Ce produit ne contient aucune piece réparable par l'utilisateur. Confiez toute réparation à un service après-vente qualifié. N'effectuez aucune réparation (à moins d'être qualifié pour cela).
DECLARATION DE CONFORMITE CE
Ce produit se conforme à toutes les exigences essentielles et autres caractéristiques pertinentes décrites dans les directives suivantes : 2014/30/UE (EMC) et 2014/35/UE (LVD)
DÉCHETS D'ÉQUIPMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE)
Le marquage DEEE indique que ce produit ne doit pas etre jetec avec les dechets domestiques ordinaires au terme de son cycle de vie. Cette reglementation a pour but de prevenir les prejudices eventuellement causés à l'environnement ou à la santé humaine.
Ce produit est développé et fabriqué avec des matériaux et composants de haute qualité qui peuvent être recyclés et/ou réutilisés. Veuillez rapporter ce produit à votre point de collecte ou au centre de recyclage local pour déchets électriques et electroniques. Cela assurera son recyclage de matière respectue pour l'environnement et contribuera à protégger l'environnement dans lequel nous vivons tous.
AVERTISSEMENT
Les symboles affichés sont des symboles internationally reconnus averissant des risques potentiels des produits électriques. L'éclair à tête de flèche dans un triangle équilatéral indique que l'unité contient des tensions dangereuses. Le point d'exclamation dans un triangle équilatéral indique que l'utilisateur doit se référer au mode d'emploi.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Ces symboles indiquent qu'il n'y a aucune piece réparable par l'utilisateur dans l'unité. N'ouvre pas l'unité. N'essayez pas de réparer l'unité vous-même. Confiez toute réparation à du personnel qualifié. L'ouverture du chassin, qu'elle qu'en soit la raison, invalidera la garantie du fabricant. Ne laissez pas l'unité à l'humidité. Si du liquide est renversé sur l'unité, éteignez-la immidiatement et ramenez-la au revendeur pour révision. Debranchez l'unité durant les orages pour lui éviter des dommages.
Chapitre 1
Brochages et connecteurs
NORMES DE ConnexION
Les connexions d'entrée et de sortie des équipements audio AUDAC sont faites conformément aux normes de câblage internationales des équipements audio professionnels.
Cinch (RCA) :
Pour les connexions asymétriques d'entrée ligne
Pointe :
Signal
Corps : Masse

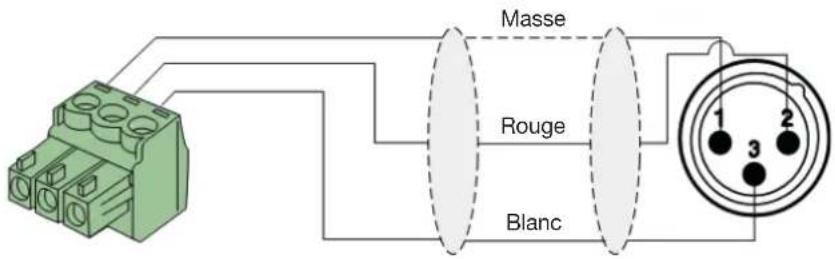

Barrette à 3 broches :
Pour les connexions symétriques d'entrée de signal
Pour les connexions symétriques d'entrée de signal

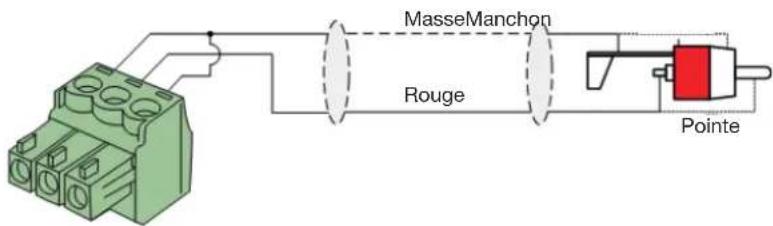

Pour les connexions asymétriques d'entrée de signal
Chapitre 2 Faces avant et arrêté

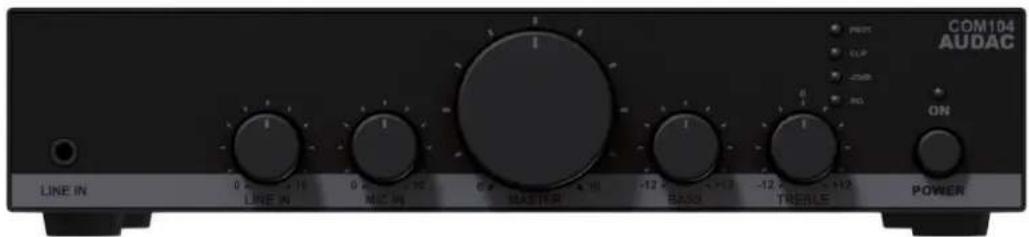

Présentation de la face avant
Description de la face avant
Entree mini-jack 3,5 mm :
Sur la gauche de la face avant se trouve une prise mini-jack de 3,5 mm. D'accès facile, c'est une entrée ligne stéreo asymétrique pour brancher n'importe quel apparéil audio portable (tel qu'un ordinateur portable, smartphone ou tablette) à sortie audio mini-jack 3,5 mm. Elle est combinée avec l'entrée ligne de la face arrêté de l'amplificateur (sur connecteurs RCA), ce qui signifie que l'entrée arrêté est désactivée quand celui chose est branché à la prise mini-jack 3,5 mm de la face avant.
Commandes de mixage d'entrée :
À l'aide des commandes de mixage d'entrée, il est possible de régler le niveau individuel de chaque entrée (Line in pour l'entrée ligne et Mic in pour l'entrée micro).
Commande générale de sortie (Master) :
La section de sortie possède une commande générale de volume (Master), deux commandes de tonalité (Bass pour les graves et Treble pour les aigus) et des LED témoins. La commande générale Master permet de régler le niveau général du volume tandis que les deux commandes de tonalité permettent de régler les graves et les aigus dans une plage de ±12 dB, les LED témoins indiquant le niveau général de sortie et l'état de l'amplificateur (Signal/-20 dB/Clip (échéage)/Protection/ion)).
Interrupteur d'alimentation :
Permet d'allumer et d'eteindre le système. La LED bleue est allumée quand le système est en service.
Boitier demi-rack de 19" compact :
Les amplificateurs sont logés dans un boîtier compact d'un demi-rack 19" permettant une installation sur un bureau ou dans un rack d'équipement au moyen d'adaptateurs de montage (disponibles en option). Le boîtier demi-rack de 19" permet une installation simple dans un rack d'équipement 10,5", ou la juxtaposition côte à côte de deux apparêils dans un rack d'équipement 19".

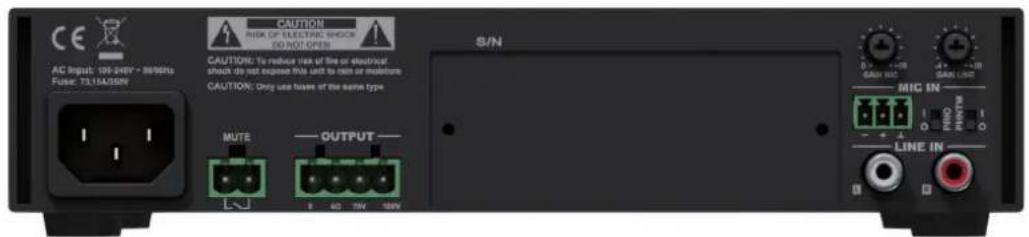

Présentation de la face arrière
Description de la face arrière
Prise d'alimentation secteur avec fusible :
L'alimentation secteur (CA 100-240 V/50~60 Hz) doit entre par cette prise. Le branchement se fait au moyen d'un connecteur d'alimentation IEC C14.
Contact de priorité pour la coupure du son (MUTE) :
Un contact de priorité coupe le son de la musique quand il se ferme. Lorsque la priorité est activée sur l'entrée microphone (Mic in), le signal qu'elle recoit supplante la coupure du son afin de permettre les announcements d'urgence ou les messages vocaux. Ce contact est pratique dans les cas où un système d'urgence indépendant est installé et où il est nécessaire de complètement couper la musique d'ambiance en cas d'alarme (incendie). Les sorties de contact du système d'urgence peuvent être reliées à cette entree de contact.
Connecteurs de sortie pour enceintes (OUTPUT) :
Des connecteurs de sortie pour des systèmes audio distribués à la fois à basse impédance (4 Ω) et à tension constante sont disponibles. Ces sorties se font sur des barrettes à 4 broches, dont les connexions diffèrent en fonction de la tension/impédance voulue. Vous trouvrez des informations plus détaillées sur la connexion des sorties pour enceintes dans un chapitre suivant de ce mode d'emploi.
Entree ligne asymétrique stéreo (LINE IN) :
Une source d'entrée asymétrique de niveau ligne (par exemple lecteur multimédia, tuner, etc.) peut être connectée à l'entrée ligne offerte sur connecteurs RCA. Elle est dotée d'un potentiamètre de commande de gain (GAIN LINE) permettant de régler la sensibilité d'entrée dans une plage de +4 dB à -20 dB.
REMARQUE
Le potentiametre de commande de gain des prises RCA de l'entrée ligne stéreo asymétrique (face arrière) affecte également le niveau de la prise d'entrée mini-jack 3,5 mm (face avant). Si vous doivent alterner entre entrée avant et entrée arrière, il est recommendé de régler les deux sources audio connectées sur un niveau de sortie équivalent pour permettre une alternance facile (sans avoir à ajuster le gain d'entrée en face arrière).
Entree symetrique pour microphone (MIC IN) :
Des sources mono symétriques peuvent être connectées à l'entrée microphone sur connecteur à barrette. Elle est dotée d'un potentiamètre de commande de gain (GAIN MIC) pour régler la sensibilité d'entrée dans une plage de +0 dB à -50 dB, ce qui permet de brancher des sources audio aussi bien de niveau microphone que de niveau ligne (par exemple des systèmes d'announce par fichiers vocaux).
Un commutateur d'alimentation fantôme (PHNTM) permet de fournir une alimentation fantôme 15 V aux microphones electrostatiques et un commutateur de priorité (PRIO) elimine les autres sources audio connectées lorsqu'un signal arrive à cette entrée. Quand la priorité est activée, ces entrées suppliantent également la coupure prioritaire du son.
Chapitre 3
Installation du système
ATTENTION
Assurez-vous que l'appareil n'est pas sous tension avant d'effectuer toute connexion ou tout changement de cablage. Ne pas respecter cette règle peut cause des dommages permanentes à votre équipement.
1) Branchement des enceintes
Les enceintes doivent être branchées au connecteur à barrette 4 broches en face arrière de l'amplificateur. Il est possible de désirer entre uneasse impédance (4) ou une tension constante (100V / 70V) en fonction des besoin du projet. Les broches correspondant aux enceintes et au type d'installation doivent être connectées. Une seule des deux options (tension constante ouasse impédance) doitetreutilisée.
Le tableau ci-dessous donne la tension de sortie, l'impédance et la puissance maximale pour chaque amplificateur.
| COM104 | 4 Ω / 12,65 V | 125 Ω / 70 V | 250 Ω / 100 V | 40 watts |
| COM108 | 4 Ω / 17,89 V | 62,5 Ω / 70 V | 125 Ω / 100 V | 80 watts |
Pour un fonctionnement en mode BASSE IMPEDANCE (4 ohms), n'importe qu'elle enceinte (ou combinaison d'enceintes) d'une impedance supérieure a 4 Ω peut etre connectee.

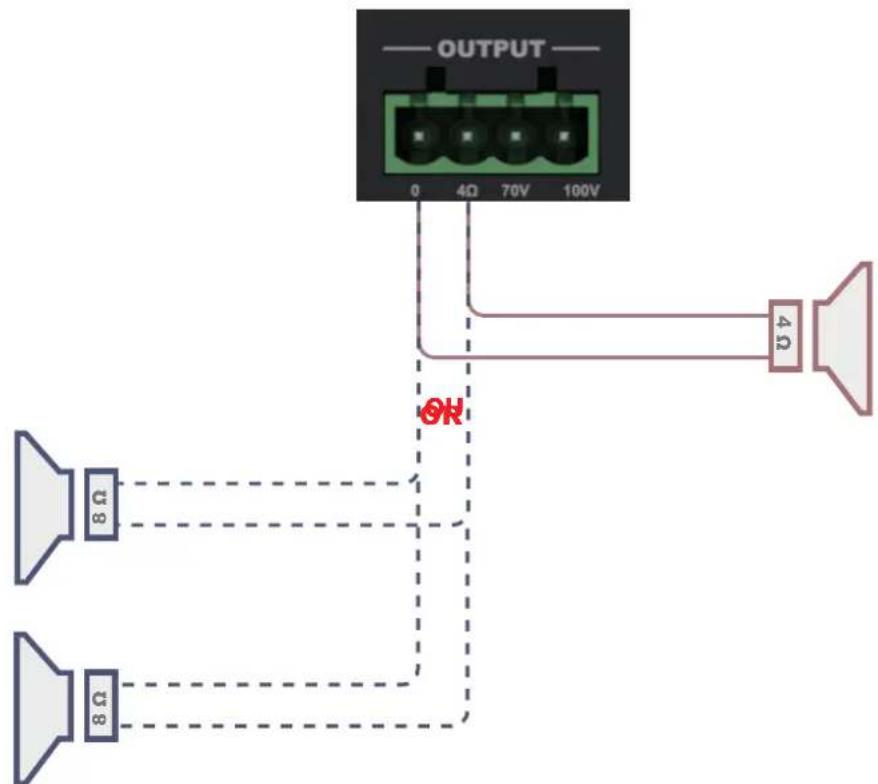

Exemple de connexions à basse impédance
Pour un fonctionnement dans des systèmes de distribution audio à tension constante (100 V/70 V), toutes les enceintes doivent être connectées en parallèle aux broches de sortie correspondantes, sans dépasser la puissance maximale/impédance minimale de l'amplificateur.

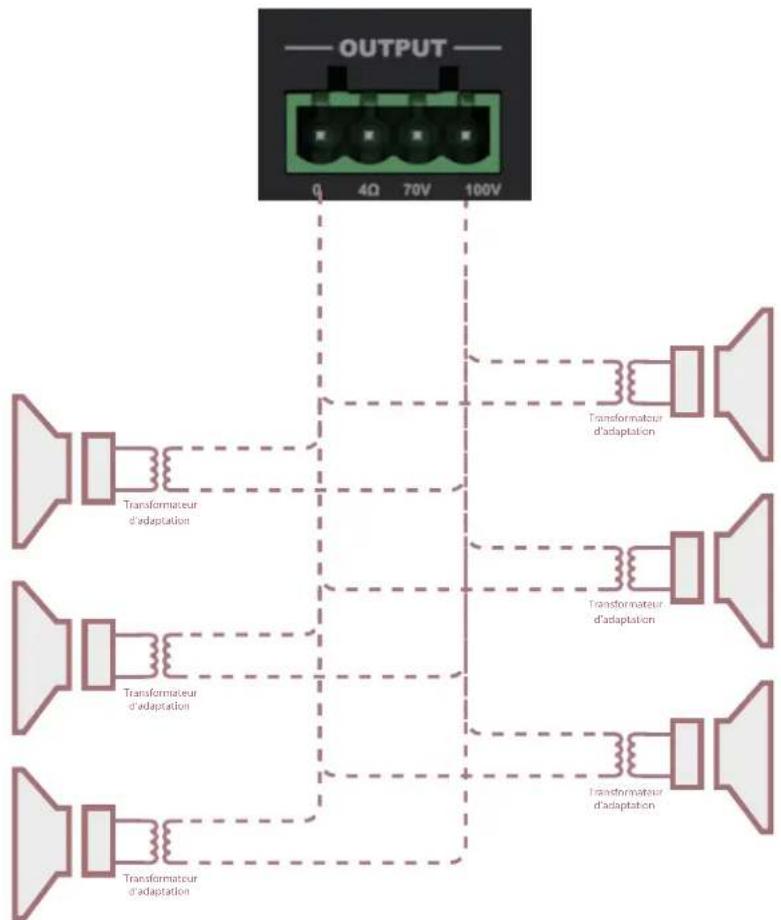

Exemple de connexions à tension constante
2) Branchement des sources audio
L'etape suivante consiste à effectuer les connexions de signal d'entrée. Selon le type de source et le niveau de signal (microphone ou ligne), la connexion doit se faire aux entrées correspondantes.
Avant tout branchement, tournez à fond dans le sens anti-horaire (au minimum) les commandes de volume d'entrée de canal et de volume général (Master) et placez les potentiétres de commande de gain de la face arrrière en position centrale. Branchez ensuite les sources aux entrées correspondantes et allumez l'amplificateur et les sources audio connectées. ÀpRES environ cinq secondes,la LED de protection (Protect) s'eteindra.
Envoyez un signal aux entrées tel que vous le fieriez en fonctionnement normal et montez la commande de niveau d'entrée du canal à environ 50% . Montez lentement la commande générale de volume jusqu'à l'obtention du niveau sonore désire. Selon le niveau de sortie des sources de musique connectées, le gain d'entrée peut nécessiter un ajustement. Réglez ces potentiamétres en face arrirée jusqu'à l'obtention du niveau désire.
Pour obtenir le meilleur rapport signal/bruit, la commande de volume général de l'amplificateur doit être proche du maximum et levoyant de pic de signal doit s'allumer féquèment sans pour autant que la LED Clip ne s'allume. Si le signal est trop fort ou souffre de distorsion, utilisez les commandes de niveau d'entrée pour l'atténuer au besoin afin d'obtenir le niveau de sortie souhaïte.
3) Priorité et alimentation fantôme
L'entrée microphone dispose d'un commutateur de priorité (PRIO) et d'un commutateur d'alimentation fantôme (PHNTM), permettant d'activer et de désactiver ces fonctions. Lorsque la priorité est activée, les autres sources audio connectées seront coupées des qu'un signal se presentaftera à cette entrée. Cela supplante également la coupure du son par contact de priorité lorsqu'elle est activée. Le commutateur d'alimentation fantôme fournit une alimentation fantôme 15 volts aux microphones electrostatiques la nécessitant.
4) Contact de priorité pour la coupure du son
Un contact de priorité de coupure du son entraine la coupure complète de la musique d'ambiance quand il se ferme. Ce contact est pratique dans les cas où un système d'urgence indépendant est installé et où il est nécessaire de complètement couper la musique d'ambiance en cas d'alarme (incendie). Les sorties de contact du système d'urgence peuvent être reliées à cette entrée de contact.
Chapitre 4
Informations supplémentaires
Caracteristiques techniques
Entres Micro (Mic in) Type Microphone symétrique
Connecteur Barrette à 3 broches ~ écartement
| Sensibilité Autre | de 3,81 mm0 dBAlimentationPriorité | |||||
| Ligne | (Line | in)Connecteurs Sensibilité | Type RCA+4 dB(2x) | Ligne | stéréo~ -20 | |
| Entrée ligne de façade Type | Ligne stéréo asymétrique | |||||
| Contact pour la coupure du son Type | Connectar | Combinée | avec Mini-jack | l'entrée stéréo | 13,5 | |
| Coupure prioritaire du son | ||||||
| Barrette de | à 5,08 | 2 mm | broches | |||
| Sorties | Volt / Imp. | 4 Ω COM104COM108 | 12,65 V17,89 V | |||
| 100 V COM104COM108 | 250 Ω125 Ω | |||||
| 70 V COM104COM108 | 125 62,5 Ω | |||||
| Connecteur | Barrette (écartement | à de | 4 5,08 | broches mm | ||
| Réponse en fréquence Rapport signal/bruit | 20 Hz - 20 kHz | |||||
| Distorsion Harmonique Totale + Bruit | < 0,5 % | |||||
| Diaphonie | > 70 dB | |||||
| Commandes | Commande Commandes (sortie)Commande | de de de | volume tonalité volume | d | ||
| Voyants | Protection Écriterage -20 dB Signal | Alimentation (clip) | ||||
| Protection | Court-circuit Surchauffe Surcharge | CC | ||||
| Système de refroidissement | Refroidi par convection | |||||
| Technologie | d'amplification | Classe | D | |||
| Alimentation | électrique | Plage | Type | À | ||
| CA | 100-240 | |||||
| Consommation électrique Au repos 1/3 de la puissance nominale | 3,5 watts | |||||
| COM104 | 24 watts | |||||
| COM108 | 46 watts | |||||
| Dimensions (L x H x P) | 218 x 44 x 300 mm | |||||
| Hauteur | de | l'unité | 1U | |||
| Poids | COM104 | 2,2 | kg | |||
| COM108 | 2,35 | kg | ||||
| Accessoires optionnels | MBS310 | Kit de montage en rack | Pour montage simple (10,5") et | |||
