Type de produit	Projecteur automatique professionnel
Marque	Martin
Modèle	CX-10 Extreme

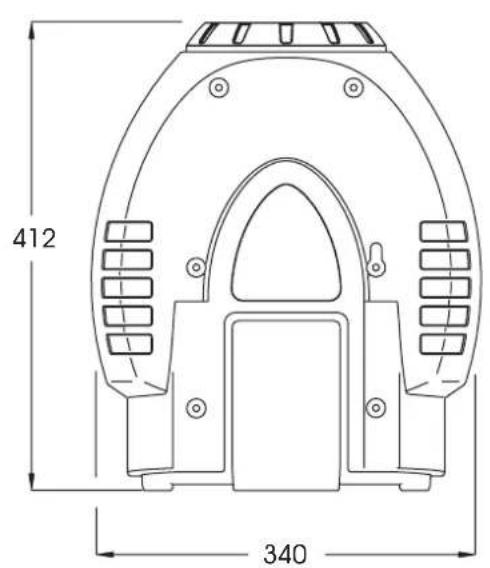

Dimensions (L x l x H)	412 mm x 340 mm x 326 mm
Alimentation	100-250 V, 50/60 Hz, commutable
Lampe	MSD 250/2, 250 W, 2000 h, 6500 K
Faisceau	22° (standard), optiques optionnelles 14° et 32°
Couleurs	12 couleurs dichroïques + blanc, roue de 13 positions
Effets	Roue d'effets double face, 13 positions, superposition de filtres
Gradation	Complète avec noir sec et stroboscope
Mise au point	Motorisée, de 2 m à l'infini
Contrôle	DMX-512, 10 canaux, panneau de contrôle intégré
Poids	Environ 20 kg (non spécifié, estimation)
Entretien	Nettoyage des optiques et ventilateurs, lubrification mécanisme de mise au point
Remplacement lampe	Oui, compatible Osram HSD 250, Philips MSD 250/2 et MSD 200
Fusibles	Principal 6,3 A/250 V, fusibles secondaires 6,3 A et 2 A
Sécurité	Mise à la terre obligatoire, distance minimale 0,1 m des inflammables, protections thermiques
Accessoires optionnels	Kits de lentilles, roue d'animation, crochets
Utilisation	Professionnelle, intérieur, toutes orientations

FOIRE AUX QUESTIONS - CX10 Extreme MARTIN

Quelle est la puissance de la lampe du Martin CX-10 Extreme ?

La lampe standard est une Philips MSD 250/2 de 250 W, avec une durée de vie de 2000 heures.

Combien de canaux DMX utilise le CX-10 Extreme ?

Le projecteur utilise 10 canaux DMX pour le contrôle des fonctions (shutter, gradation, couleurs, effets, etc.).

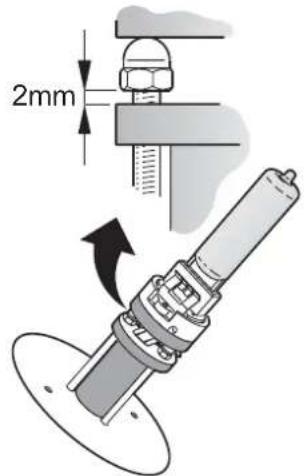

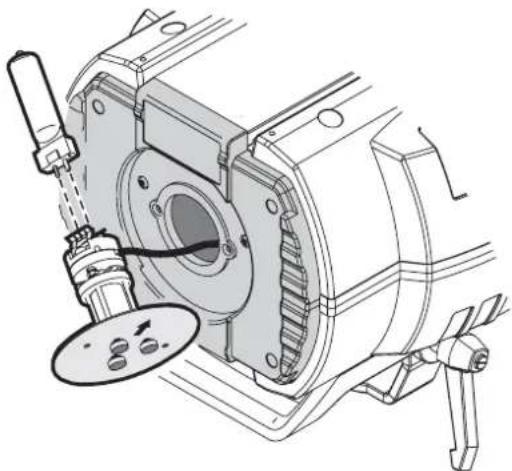

Comment remplacer la lampe ?

Déconnectez l'alimentation, laissez refroidir 15 minutes, retirez le capot, dégagez le support de lampe, remplacez la lampe en manipulant par la céramique, nettoyez l'ampoule avec de l'alcool, puis réglez le point chaud.

Quels types de lampes sont compatibles ?

Sont compatibles : Osram HSD 250 (2000 h, 6000K), Philips MSD 250/2 (2000 h, 6500K) et Philips MSD 200 (2000 h, 5600K).

Comment nettoyer les composants optiques ?

Utilisez de l'alcool isopropyle ou un nettoyant pour vitre, rincez à l'eau distillée, séchez avec un chiffon doux non pelucheux ou de l'air comprimé.

Que faire si le projecteur ne répond pas au DMX ?

Vérifiez les câbles DMX, la terminaison avec une résistance de 120 Ω, l'adresse DMX, et la qualité du signal via le menu dMXL (QUAL, RATE).

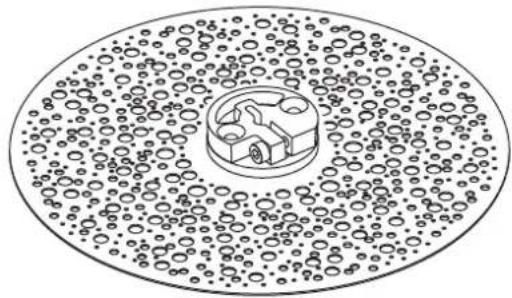

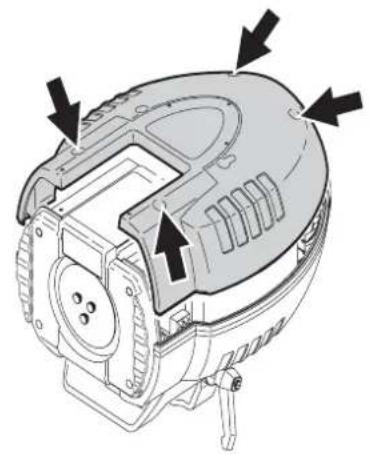

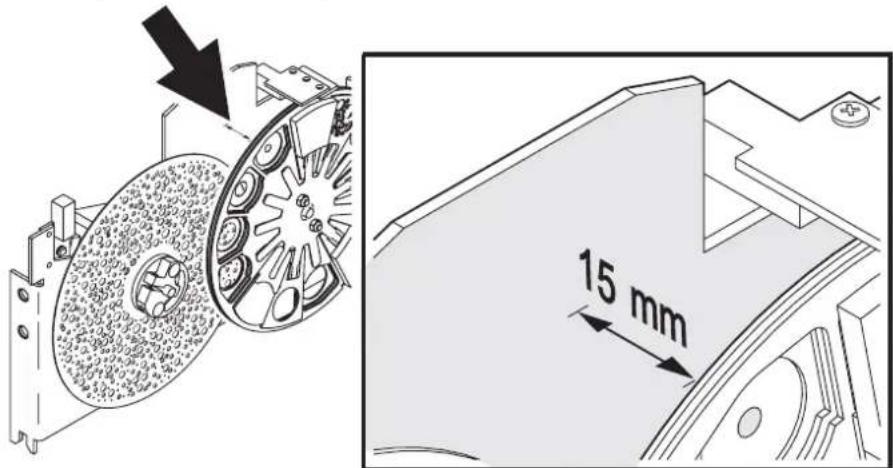

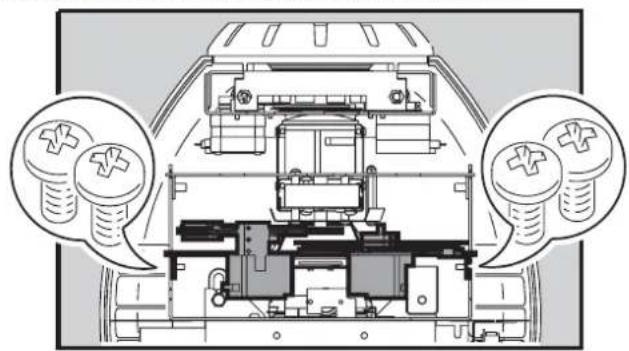

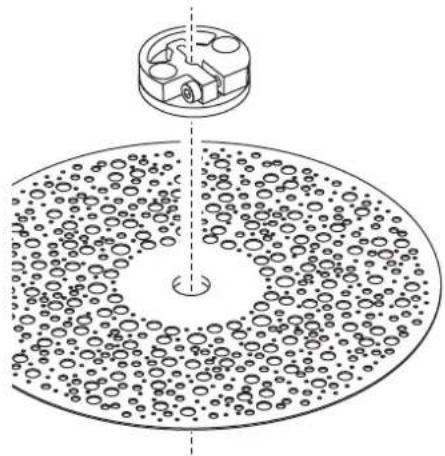

Comment installer une roue d'animation ?

Réglez l'option PERS > WHEL sur EFCT, déconnectez l'appareil, démontez le module d'effets, placez la roue d'animation sur l'axe moteur, et réglez la distance pour éviter les frottements.

Quelle est la distance minimale de sécurité par rapport aux surfaces éclairées ?

La distance minimale est de 0,3 m (12 pouces) entre l'appareil et toute surface éclairée.

Comment réinitialiser les paramètres d'usine ?

Dans le menu PERS > dFSE > FACT > LOAD pour restaurer les paramètres d'usine (sauf l'étalonnage des effets).

Quels sont les fusibles à remplacer ?

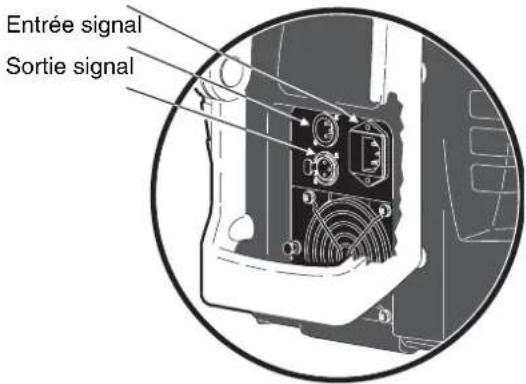

Le fusible principal se trouve dans l'embase secteur (6,3 A/250 V temporisé). Deux fusibles secondaires (F1: 6,3 A, F2: 2 A) sont sur la carte mère.

MODE D'EMPLOI CX10 Extreme MARTIN

manuel d'utilisation

Tous droits réservés. Aucun extrait de ce manuel ne peut être produit sousquelque forme et parquelque moyen que ce soit sans autorisation expressement écrite de Martin Professional A/S, Danemark.

Imprimé au Danemark.

Charactéristiques 4
A propos de ce manuel 4

1. Précautions d'emploi 5

Précautions d'emploi 5

Installation. 6

Déballage 6
Alimentation 6
Installation 7

Connexion du cable de telecommande 8

Panneau de contrôle 9

Navigation dans les menus 9
Choix de I'adresse 10

Optimisation des performances 10
Informations 11
Utilaires de test et entretien 11

Contrôle en DMX 512 13

La lampe 13
Les effets 13
Contrôle de vitesse 14

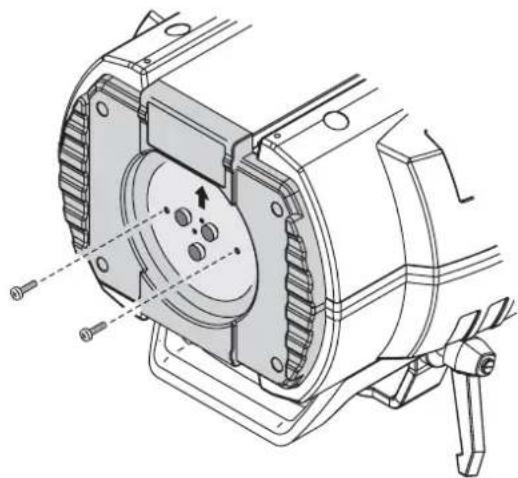

Configuration optique 15

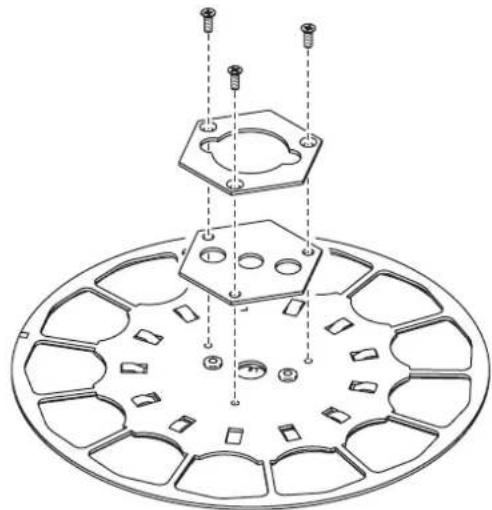

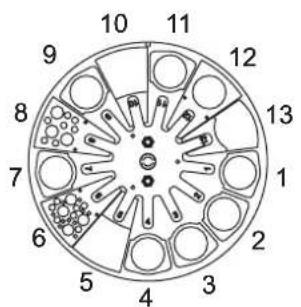

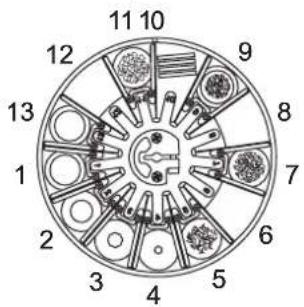

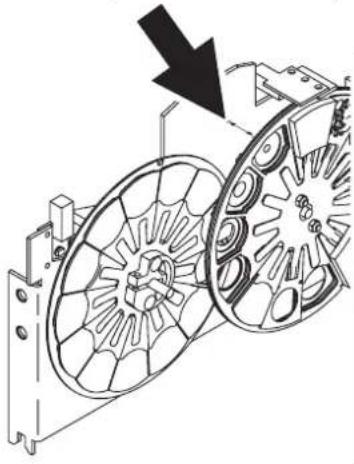

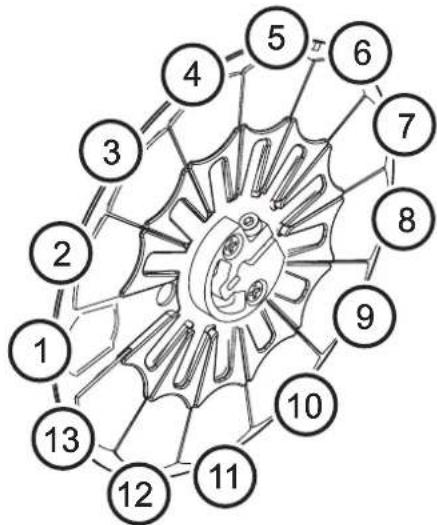

Rouedeffets 15

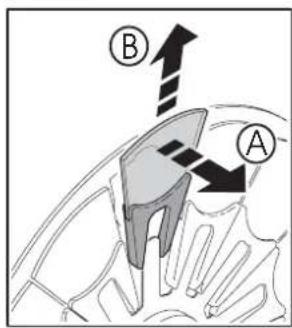

Filtres de couleur 18

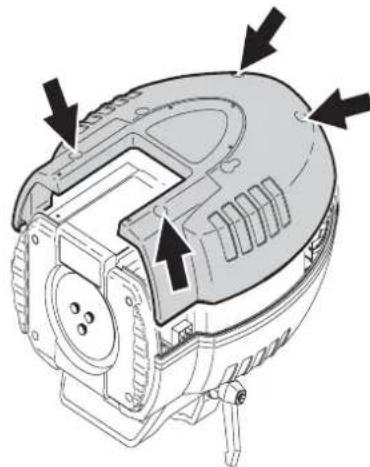

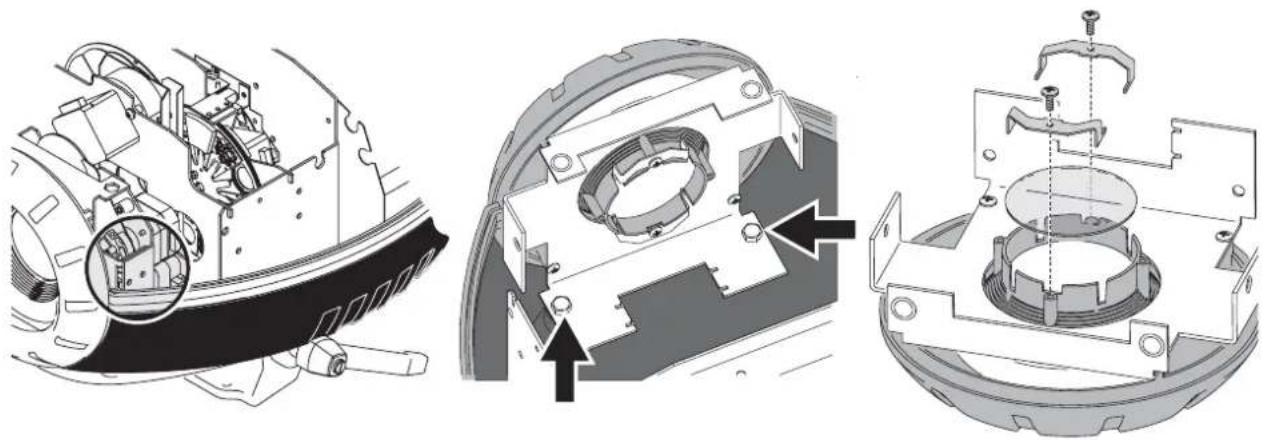

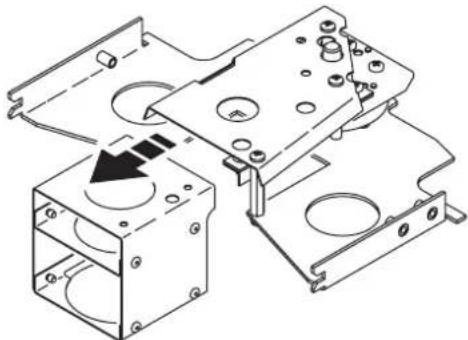

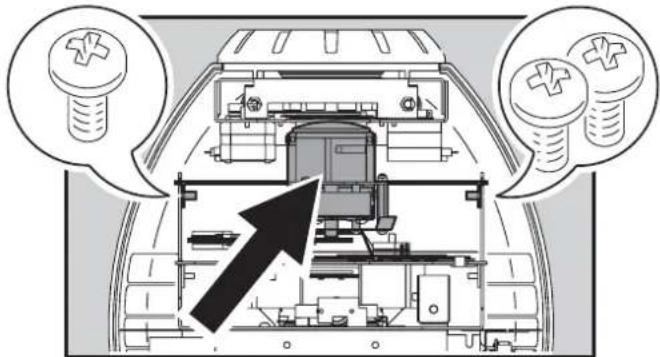

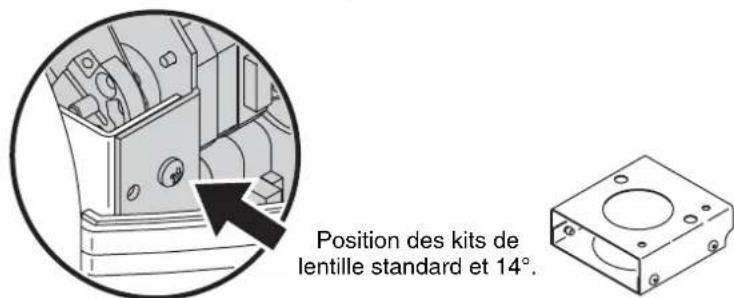

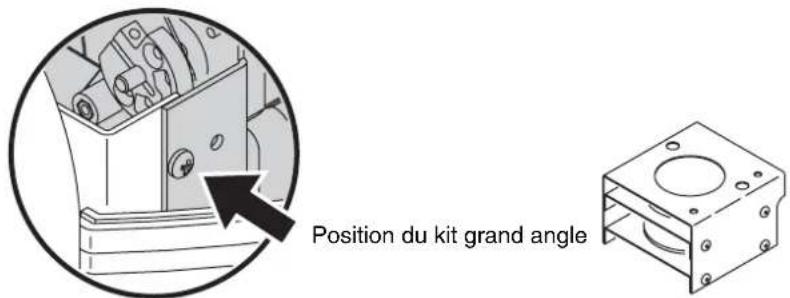

Lentilles optionnelles 19

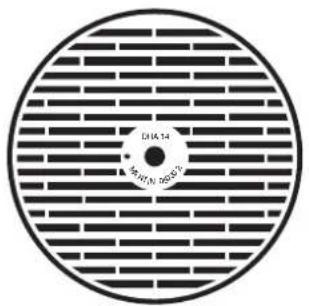

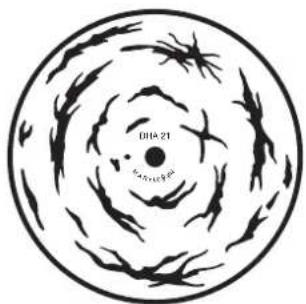

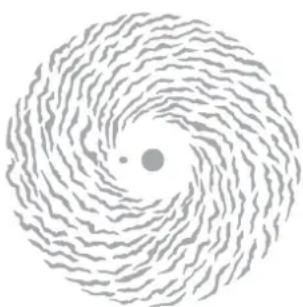

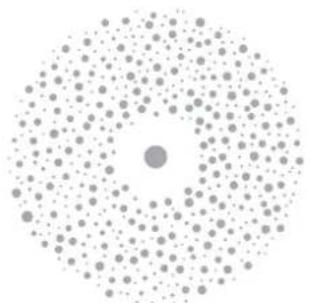

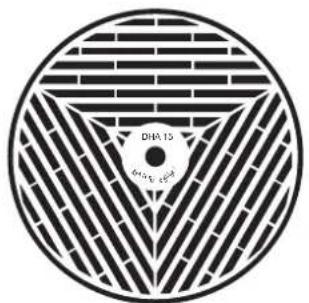

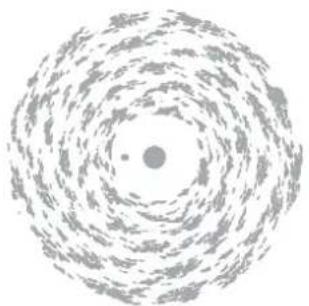

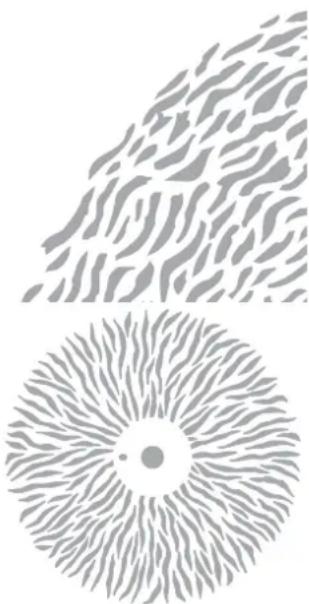

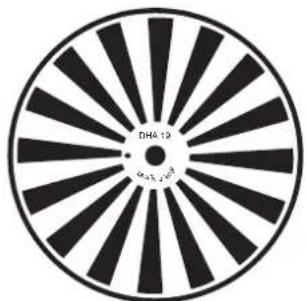

Roued'animation 22

Service. 28

Lampe 28
Nettoyage 29

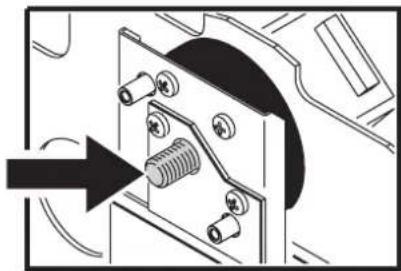

Lubrification 30

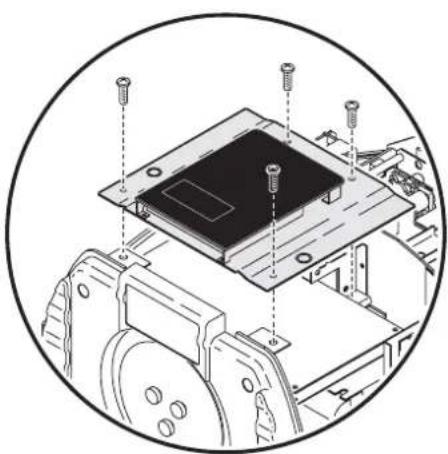

Remplacement des fusibles 30

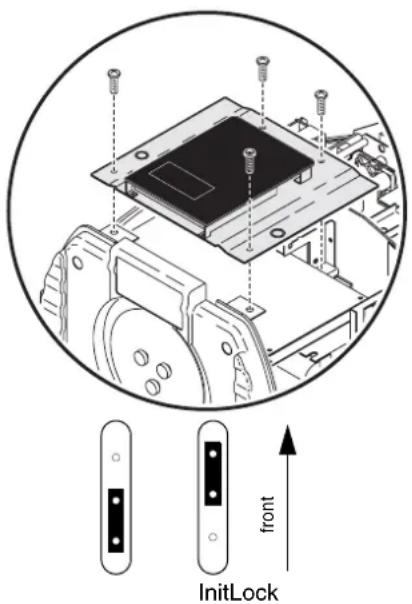

Mise à jour du logiciel 31

Protocole DMX 32

34

Messages d'erreur 37

Problèmes courants 38

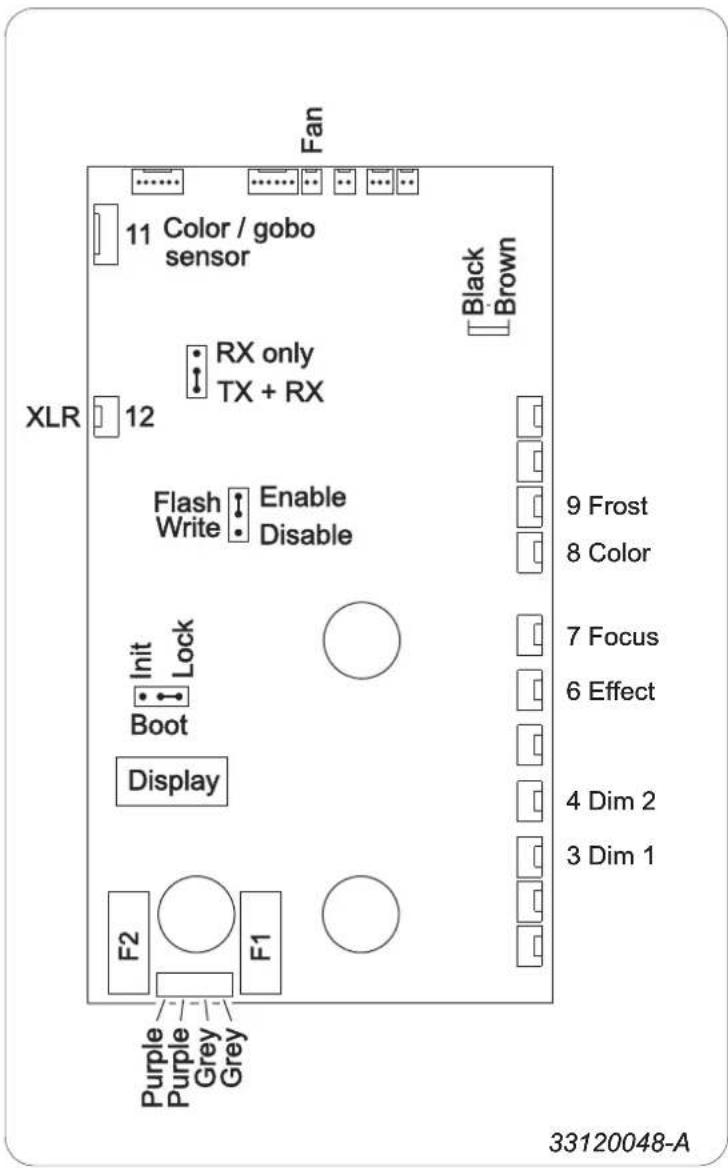

Connexions de la carte mère. 39

Specifications - CX-10 40

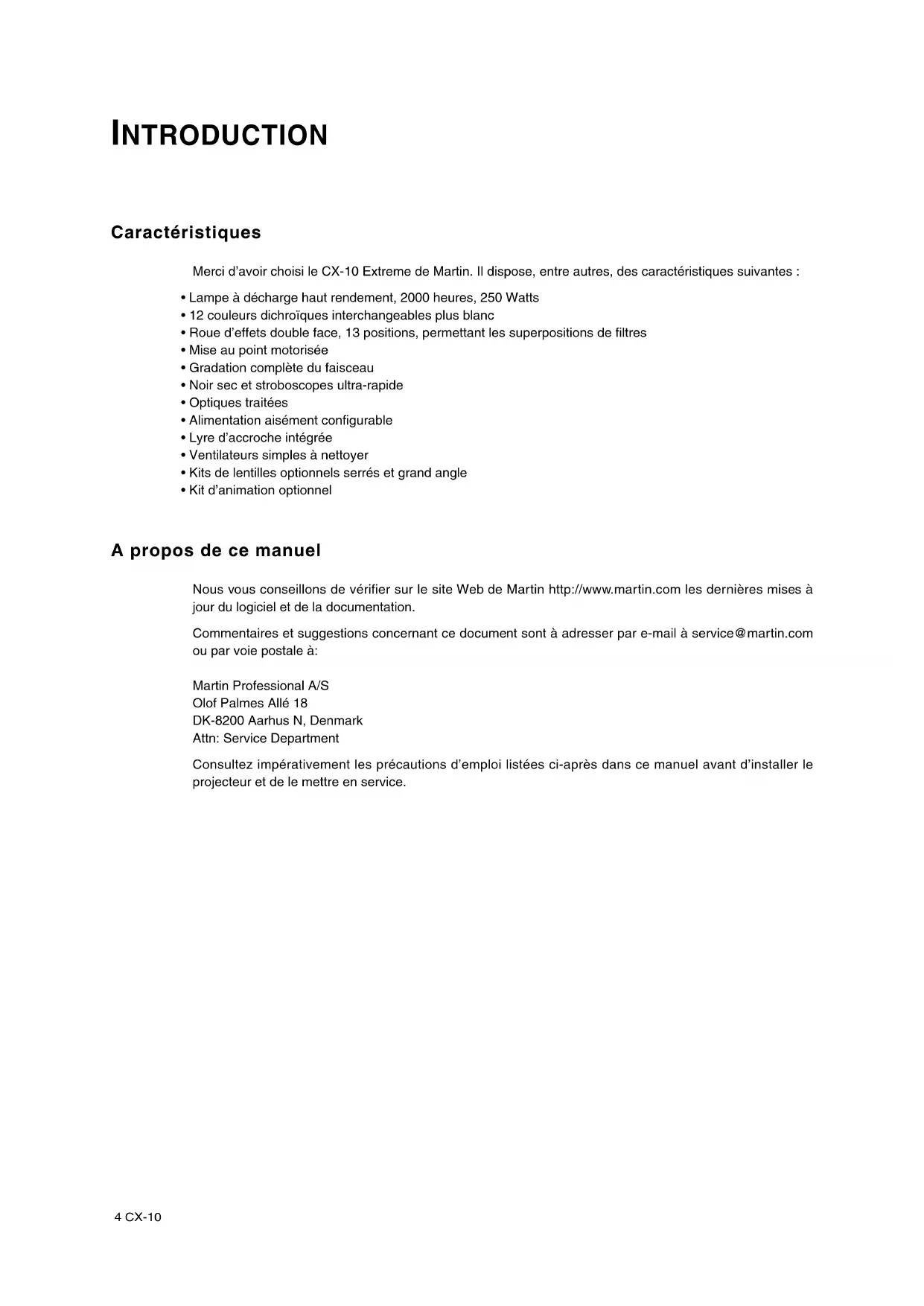

INTRODUCTION

\section*{Caracteristiques}

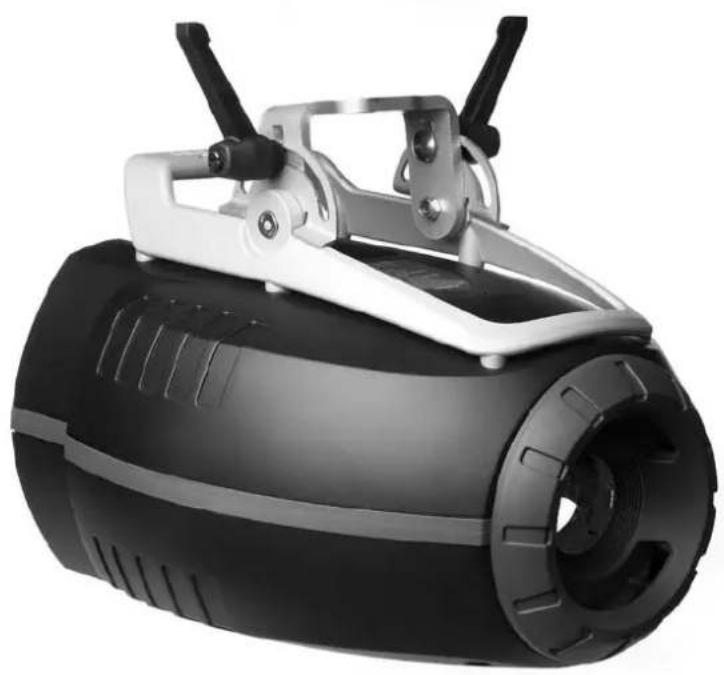

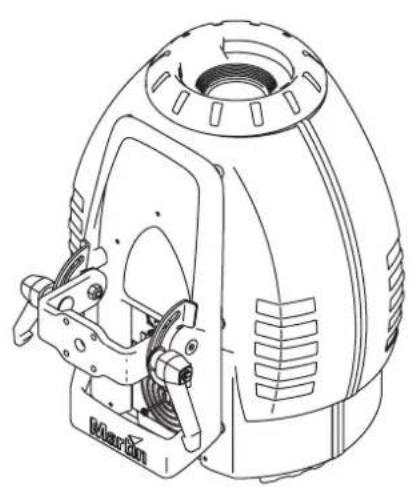

Merci d'avoir choisi le CX-10 Extreme de Martin. Il dispose, entre autres, des caractéristiques suivantes :

Lampe à décharge haut rendement, 2000 heures, 250 Watts
12 couleurs dichroiques interchangeables plus blanc
- Roue d'effets double face, 13 positions, permettant les superpositions de filtres
- Mise au point motorisée
Gradation complète du faisceau
- Noir sec et stroboscopes ultra-rapide
Optiques traitées
- Alimentation aisément configurable
Lyre d'accroche intégrée

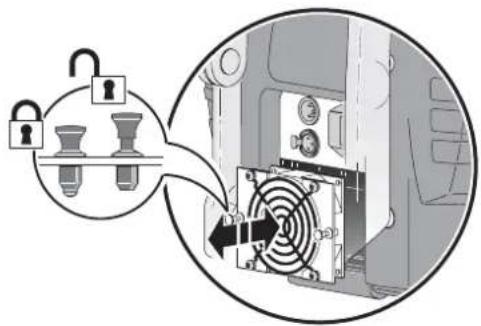

- Ventilateurs simples à nettoyer
- Kits de lentilles optionnels serrés et grand angle
Kit d'animation optionnel

A propos de ce manuel

Nous vous conseillons de vérifier sur le site Web de Martin http://www.martin.com les dernières mises a jour du logiciel et de la documentation.

Commentaires et suggestions concernant ce document sont à adresser par e-mail à [e-mail] ou par voie postale à:

Consultez impératifement les précautions d'emploi listées ci-après dans ce manuel avant d'instructor le projecteur et de le contrôle en service.

PRECAUTIONS D'EMPLOI

Attention! Ce produit est réservé à un usage professionnel uniquement. Il n'est pas destiné à un usage domestique.

Ce produit présente le risque de blessures sévères voire mortelles par incendie, brûture, électrocution, irradiation aux UV, Explosion de lampe et chute. Lisez attentivement ce manuel avant d'instructor le projecteur et de lemettre sous tension. Suivez à la lecture les précautions d'emploi listées ici et sur la machine. Pour toute question sur l'utilisation du produit en toute sécurité, contactez votre revendeur Martin ouappelez le service d'assistance 24/24 de Martin au [phone].

Précautions d'emploi

PROTECTION CONTRE LES ÉLECTROCUTIONS

• Déconnectez le projecteur du secteur avant desteroler ou d'installer une lampe, un fusible ou tout composant mais égarlement lorsqu l'appareil n'est pas utilisé.
  Reliez Throughout le projecteur à la terre.
• Utilisez toujours une source de courant alternative compatible avec les normes locales en vigueur et protégée contre les surintensités et par un disjoncteur différentiel.
• N'exposez pas le projeteur à la pluie ou à l'humidité.
• Référez tout entretien non déscrit dans ce manuel à un technicien qualifié.

PROTECTION CONTRE LES RADIATIONS UV ET LES EXPLOSIONS DE LAMPE

N'tutilisez jamais l'appareil s'il manque des lentilles ou des capots ou sils sont endommagés.
- Lors du changement de lampe, laissez le projecteur refroidir au moins 15 minutes avant d'acceder à la lampe. Protegez vos mains avec des gants et vos yeux avec des lunettes de sécurité.
- Ne fixez pas le faisceau directement. Ne regardez jamais une lampe allumée non protégée par les capots.
- Remplacez la lampe si elle grillée ou défectueuse et avant qu'elle ne dépasse sa durée de vie maximale.

PROTECTION CONTRE LES RISQUES D'INCENDIE ET DE BRULURE

• N'essayez jamais de contourner l'action des protections thermostatiques ou des fusibles. Remplacez toujours les fusibles grillés par des fusibles de type strictement identique.
• Maintenez les matériaux combustibles (tissu, carton, papier...) au moins à 0,1 m (4 in.) du projecteur. Gardez les matériaux inflammables loin du projecteur.
• N'éclairez pas les surfaces situées à moins de 0,3 m (12 in.) de l'appareil.
• Maintenez un espace d'au moins 0,1 m (4 in.) autour des ventilateurs et des aérations.
• Ne placez jamais de filtres ou autres materiaux sur la lentille.
• Les surfaces extérieures de l'appareil peuvent devenir très chaudes. Laissez le projecteur refroidir au moins 5 minutes avant de le manipuler.
• Ne modifiez pas le projecteur et n'installez que des pieces détachées provenant de Martin.
• N'utilisez pas le projecteur par des températures ambantes (Ta) supérieures à 40^ ( 104^ ).

PROTECTION CONTRE LES CHUTES

Lors de l'accroche du projecteur, verifie que les structures supportent au moins 10 fois le poids de tous les
appareils installés.
- Vérifiez que les capots et le matériel d'accroche sont fixés correctement et sécurisés avec une accroche secondaire telle qu'une élingue de sécurité.
- Interdisez l'accès sous la zone de travail avant d'instructor ou de déposer le projecteur.

INSTALLATION

Déballage

Le CX-10 est livre avec :

• une lampe MSD 250/2
• un cable d'alimentation de 3 m avec fiche IEC 3 broches
• un manuel d'utilisation

L'emballage est soignement étudié pour protégger le projecteur pendant le transport - utilisez-le ou remplacez-le par un flight case sur mesure pour transporter l'appareil.

Alimentation

Attention! Pour une bonne protection contre les electrocutions, le projecteur doit etre relié à la terre. L'alimentation doit etre protégée contre les surintensités et les defaults différentiels.

Important! Vérifiez que le module d'alimentation est configuré pour le secteur du site où vous travailliez avant d'allumer le projecteur.

Le CX-10 est configuré en Usine pour un courant en 230V / 50 Hz. Si vous secteur diffère, vous doivent reconfigurer le module d'alimentation pour la tension et la fréquence locale. Utilisez toujours le réglage de tension égal ou légarement supérieur à votre réseau électrique.

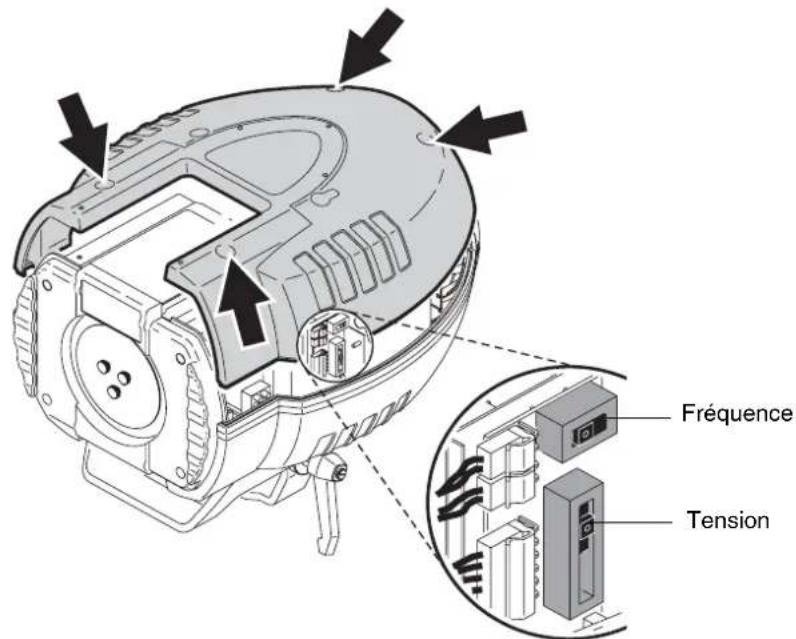

CONFIGURER LE MODULE D'ALIMENTATION

1 Deconnectez le projecteur du secteur. Retirez les 4 vis du couvercle ventral et degagez-le complètement.

2 Localisez les commutateurs de tension et de fréquence et l'étiquette précisant les réglages, située à côte de la roue de couleur. Réglez le commutateur de tension sur la valeur égale ou juste supérieure à la tension secteur. Si cette tension locale tombe entre deux réglages, prenez le plus fort. Exemple, pour 215 V, réglez sur 230 V et non pas sur 210 V.
3 Déplacez le commutateur de fréquence sur le réglage correspondant au secteur : 50 ou 60 Hz.
4 Remontez le capot.

INSTALLER UNE FICHE SUR LE CABLE SECTEUR

Le cable d'alimentation doit être équipé d'une fiche secteur avec broche de terre compatible avec votre installation. Consultez un électricien qualifié si vous avez le moindre doute.

• En suivant les instructions du fabricant, connectez le fil vert/jaune à la broche de terre, le fil marron à la broche de phase et le fil bleu à la broche de neutre. Le tableau ci-dessous donne les repères d'identification usuels des broches :

Tableau 1: Brochage des fiches secteur

Fil Broche	Marquage Couleur de vis
marron phase	“L”jaune	ou cuivre
bleu	neutre	“N”	argent
vert/jaune	terre	½	vert

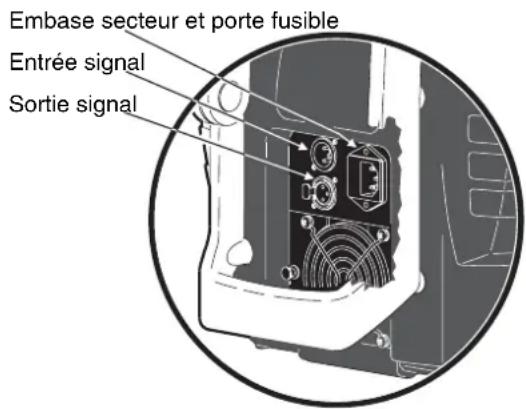

MISE SOUSTENSION

Attention! Les cables d'alimentation doit être en bon état et doivent supporter la puissance électrique nécessaire pour tous les apparciels connectés.

Important! Alimenter le projecteur avec un gradateur peut endommager son électronique.

1 Vérifiez que le cable d'alimentation est en bon état et qu'il supporte la puissance de tous les apparciels connectés.
2 Branchez le cable préparé précédemment au secteur et dans l'embase secteur du projecteur.

Installation

PLACEMENT ET ORIENTATION

Le CX-10 peut être installé dans n'importe qu'elle orientation. Il peut être fixé directement sur une surface, accroché à une structure ou posé directement au sol.

Pour installer le CX-10 en toute sécurité, place-le dans un endroit où:

• il est au moins à 0,1 m (4 in.) de tout matériel combustible
• il est abrité de la pluie et de l'humidité
• il dispose d'au moins 0,1 m (4 in.) d'espace libre autour des ventilateurs et des aérations
• il est éloigné de tout matériel inflammable.

ACCROCHE ET INSTALLATION DU CX-10

Attention! Interdisez l'accès sous la zone de travailpendant l'accroche.

Attention! Sécurisez la fixation avec une accroche secondaire.

1 Si vous utilisez un crochet (non fourni), vérifie qu'il est intact et qu'il supporte au moins 10 fois le poids de l'appareil. Serrez fermement avec un écrou M12 de grade 8.8 (minimum) le crochet sur la lyre (ou suivez les recommendations du fabricant du crochet), dans le perçage de 13 mm situé au centre de la lyre.
2 Si vous fixez le projecteur directement, vérifie que le matériel de fixation (non foumi) et la surface de montage supportent tous les deux au moins 10 fois le poids de l'appareil. Les 4 percages de 6.2mm ou le percage central de 13 convennent pour la fixation directe.
3 Vérifie que la structure supporte au moins 10 fois le poids de tous les apparciels installés, de leurs accessoires et des équipements auxiliaires ...

4 En travaillant depuis une plateforme stable, accrochez ou fixez le projecteur.
5 Installez une élingue de sécurité qui supporte au moins 10 fois le poids du projecteur entre la structure elle-même et n'importe qu'elle partie en aluminium du projecteur.
6 Desserrez les poignées de réglage et orientez l'appareil. Serrez les poignées (sens horaire) pour le bloquer. Lorsqu'une poignée atteint sa fin de course, tirez-la pour la débrayer, tournez-la pour la ramener en arrêté, relâchez-la et continuez à serrer.
7 Vérifiez que le projeteur remplit les conditions d'installation listées ci-dessus.

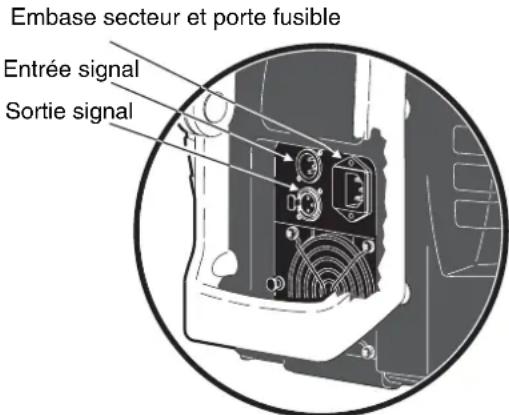

Connexion du cable de télécommande

Le CX-10 est équipé d'embases XLR 3 points à verrouillage en entrée et en sortie, câblées selon la norme DMX : broche 1 - blindage, broche 2 - point froid (-) et broche 3 - point chaud (+). Si certains de vos projecteur ou votre console utilisent des embases 5 points ou une polarité inversée, les adaptateurs ci-dessous seront certainement nécessaires.

Figure 1: Adaptateurs de cablage DMX

1 Connectez la sortie du contrôleur à l'entrée du premier projecteur. Pour un contrôleur DMX avec sortie en 5 broches, utilisez un adaptateur XL5 male / XLR 3 femelle.
2 Connectez la sortie du projecteur à l'entrée du projecteur suivant le plus proche. Si vous connectez un apparéil dont la polarité est inversée, utilisez un inverseur de polarité XLR 3/3.
3 Pour terminer la ligne, insérez un bouchon de terminaison de 120 Ohms en XLR male dans la sortie du dernier projeteur.

CONSEILS POUR LE MONTAGE

D'UNE LIGNE DE TÉLECOMMANDE DE BONNE QUALITÉ

• N'utilise que du cable blindé à paires torsadées concu pour les transmission RS-485 : le cable microphone standard ne convient pas pour une transmission fiable du signal DMX sur de longues distances. Pour des liaisons jusqu'à 300 m, utilisez du cable de section 0,22 mm² (24 AWG), faible capacitance, d'impédance caractéristique comprise entre 85 et 150 Ohms, à une ou plusieurs paires. Pour les lignes jusqu'à 500 m, utilisez du cable de 0,34 mm² (22 AWG). Utilisez un splitter-amplificateur au-delà de 500 m.
• N'utilise jamais de "Y" pour séparer la ligne. Pour séparer la ligne, utilisez un splitter-amplificateur tel que le Splitter 4 canaux Opto-Isolé RS-485 de Martin.
• Ne surchargez pas la ligne. Vous ne pouvez connecter que 32 apparèils sur une même ligne.
• Terminate la ligne en installer un bouchon de terminaison dans la sortie du dernier appeareil. Un bouchon de terminaison est simplement une fiche XLR male dans laquelle une résistance 1/4 de Watt, 120 Ohms est soudée entre les broches 2 et 3. Il «absorbe» le signal et empêche sa réflexion qui parasite les transmissions et provoque des interférences. Avec un splitter, terminez chaque départ de ligne.

PANNEAU DE CONTROLLE

L'adressage et le choix des options de configuration, la lecture des informations et les fonctions d'entretien passent par le panneau de contrôle. Les réglages peuvent également être modifiés avec le boîtier MP-2 de Martin.

Quatre symboles peuvent apparaître sur l'afficheur du panneau de contrôle :

Projecteur sous tension et prét.

Ecriture en mémoire. Ne jamais couper l'alimentation quand ce symbole est visible.

Réception de DMX.

Erreur. Voir "Messages d'erreur" en page 37 et "Problèmes courants" en page 38.

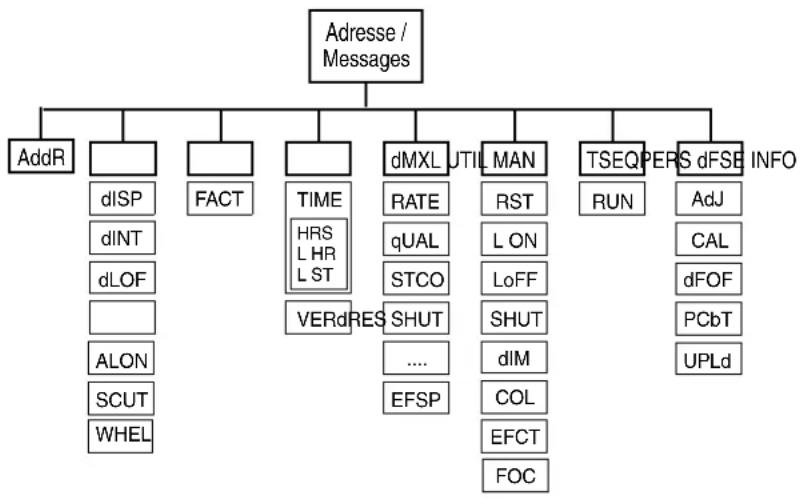

Navigation dans les menus

Voir également le tableau récapitulatif des menus en page 34.

L'adresse DMX ainsi que tout message d'erreur s'affichent dans la fin de l'initialisation de l'appareil. Pour entrer dans le menu, appuyez sur [menu]. Utilisez les flèches [haut] et [bas] pour naviguer dans les options. Pour désirir une fonction, appuyez sur [enter]. Pour sortir d'une option ou d'un sous-menue, appuyez sur [menu].

Choix de l'adresse

Le CX-10 requiert 10 canaux DMX. L'adresse, ou canal de base, est le premier canal utilisé pour receivevoir les instructions du contrôleur. Pour un contrôle individuel, chaque apparéil doit avoir sa propre adresse et ses canaux ne doivent pas chevaucher leurs d'un autre apparéil. Deux CX-10 peuvent partager la même adresse s'ils doivent se composer exactement de la même manière à tout moment : ils recevront les mêmes instructions et il sera impossible de les dissocier.

CHOIX D'UNE ADRESSE DMX

1 Mettez le CX-10 sous tension. Appuyez sur [menu] pour entrer dans le menu principal.
2 Choisissez AddR avec les flèches [haut] et [bas]. Appuyez sur [enter].
3 Choisissez une adresse DMX comprende entre 1 et 502 avec les touches [haut] et [bas]. Appuyez sur [enter]. Appuyez sur [menu] pour revenir au menu principal.

Optimisation des performances

MOU VEMENT

SCUT, ou 'raccourcis', déterminé si les roues de couleur et de gobos passent par le filtre blanc ou pas lorsqu'elles changent de position. Lorsque cette option est engagée (ON), les roues prennten le plus court chemin pour aller d'un filtre à un autre et passent devant le blanc si nécessaire. Lorsque l'option est désactivée (OFF), les roues ne passent jamais devant le blanc pour aller d'un filtre à un autre.

AFFICHEUR

Le menu de gestion de l'afficheur (PERS > dISP) détermine si l'écran reste allumé ou pas. Choisissez ON pour garder l'afficheur allumé ou OFF pour qu'il s'éteigne automatiquement 2 minutes après le dernier appui sur une touche.

Pour inverser l'affichage, appuyez simultanément sur [haut] et [bas].

L'intensité de l'afficheur (PERS > d INT) peut être manuellement régée entre 10 et 100% ou placée en mode automatique, sous la gestion du capteur de lumière intégré.

LAMPE

Deux options contrôlent l'amorçage et l'extinction de la lampe : Automatic Lamp On (PERS>ALON) et DMX Lamp-Off (PERS>DLoF).

L'amorçage automatique dispose de 3 options : ON, OFF et DMX. Lorsque ALON est sur OFF, la lampe resté éteinte jusqu'à ce qu'une commande d'amorçage soit reçue du contrôleur. Lorsque ALON est sur ON, la lampe amorce automatiquement à la mise sous tension de l'appareil. Lorsque ALON est sur DMX, la lampe s'amorce automaientiquement des la réception du signal DMX et s'éteint automatiquement 15 minutes après la disparition du signal. En modes ON ou DMX, le décai d'amorçage de la lampe est déterminé par l'adresse DMX de l'appareil pour éviter que toutes les lampes amortient simultanément.

L'option DMX Lamp-Off déterminé la coupure de la lampe. Lorsque dLOF est sur ON, la lampe peut être coupée par le signal DMX en envoyant le canal 1 entre 248 et 255 pendant 5 secondes. Lorsque dLOF est sur OFF, la coupure via le DMX ne fonctionne que sous certaines conditions. Consultez le protocole DMX.

INITIALISATION

Le projeteur peut être initiaisé depuis le contrôle si l'option PERS > dRES est sur ON. Si cette option est sur OFF, l'initialisation à distance ne peut être effectue que sous certaines conditions. Consultez le protocole DMX.

Les réglages d'usine peuvent être rétablis en selectionnant l'option d FSE > FACT > LOAD .

Informations

HEURES SOUS TENSION

Le menu INFO>TIME>HRS>TOTL donne le nombre total d'heures de service depuis la sortie d'usine. INFO>TIME>HRS>RSET donne le nombre total d'heures de service depuis la dernière initiaisation de ce compteur. Il permet une bonne tracabilité des heures d'utilisation notamment pour la location. Appuyez sur [haut] pendant 5 secondes pour le remetre à zéro.

HEURES DE LAMPE

INFO>TIME>L HR>TOTL donne le nombre de service, lampe allumée, depuis la sortie d'usine. INFO>TIME>L HR>RSET donne le nombre total d'heures de service, lampe allumée, depuis la dernière initiaisation de ce compteur. Il permet une bonne tracabilité du vieillissement des lampes. Initialisesez-le à chaque changement de lampe. Appuyez sur [haut] pendant 5 secondes pour le remettre à zéro.

LAMP STRIKES

INFO>TIME>L ST>TOTL donne le nombre d'amorçages de lampe depuis la sortie d'usine. INFO>TIME>L ST>RSET donne le nombre d'amorçages de lampe depuis la dernière initiaisation de ce compteur. Il permet une bonne tracabilité du vieillissement des lampes. Initialiseze-le à chaque changement de lampe. Appuyez sur [haut] pendant 5 secondes pour le remetre à zéro.

VERSION DU LOGICIEL

INFO>VER donne la version du logiciel système. Cette information est également affichée lors de l'initialisation pendant l'allumage.

Utilitaires de test et entretien

TESTEUR DMX

L'afficheur de signal (dMXL) donne des informations utiles pour le dépannage et le diagnostic de problèmes courants.

RATE donne le taux de rafraîchissement du DMX en trames par secondes. Des valeurs inférieures à 10 ou supérieures à 44 peuvent cause des comportements erratiques, sur tout en mode suiveur (Tracking).

QUAL donne la qualité du signal DMX reçu en pourcentage de paquets reçus corrects. Les valeurs très inférieures à 100 signifient que des interférences polluent le signal, indice de connexions de mauvaises qualité et d'autres problèmes types de la transmission sériele.

STCO donne le code d'entete du signal DMX. Les trames dont l'entete n'est pas 0 peuvent cause des comportements erratiques.

Les options suivantes, placées sous la rubrique dMXL donnent les valeurs DMX reçues sur chacun des canaux du projecteur, du canal 1, shutter ou SHUT, au canal 10, vitesse des effets ou EFSP. Si le projecteur ne se comporte pas comme prévu, l'analyse des valeurs reçues peut vous aider à diagnostiquer les problèmes.

CONTROLE MANUEL

Le menu de contrôle manuel (MAN) fournit toutes les commandes nécessaires pour amocrer la lampe (LON), couper la lampe (LOFF), initiaiser l'appareil (RST) et tester individuellement tous les effets.

TEST DES EFFETS

La séquence de test (TSEQ>RUN) passes tous les effets en revue pour tester rapidement les performances de la machine. Note: la séquence de test n'amorce pas automatiquement la lampe. Utilisez les menus MAN>LON et MAN>LOFF pourGER la lampe. Appuyez sur [menu] pour arreter le test.

RéGLAGES MÉCANIQUES

Le menu de réglages mécaniques (UTIL > AdJ) fournit des commandes de positionnement des effets pour leurs réglages mécaniques.

ETALONNAGE DES EFFETS

Le menu d'étalonnage (UTIL > CAL) permet d'affiner le positionnement des effets pour améliorer l'uniformité d'un parc de machines et compenser les petites différences dues aux réglages mécaniques.

La commande UTIL>FOF permit d'annuler l'étalonnage méorisé.

TEST DE LA CARTE MÈRE

UTIL>PCBT lance une routine de test pour la carte mère - procedure réservée aux services d'entretien.

MODE DETÉLECHARGEMENT

Le mode téléchargement (UTIL > UPLd) prépare le projecteur à la mise à jour de son logiciel. Cette commande n'est pas systématiquement nécessaire puisque cette étape est initiaie directement par le système de téléchargement.

CONTRÔLÉ EN DMX 512

Cette section décrit brievement les effets contrôables en DMX. Consultez le protocole DMX donné en page 32 et la charte DMX de la dernière page de couverture.

La lampe

AMORCAGE

A moins que l'option d'amorçage automatique ne soit activée, la lampe reste coupée jusqu'à ce que le projecteur recoive une commande d'allumage de lampe.

Note: lors de l'amorçage, un pic de courant largement supérieur à la consommation nominale du projecteur se produit. Amorcer plusieurs apparils simultanément peut provoquer une chute de tension suffisante pour empêcher l'allumage des lampes ou faire sauter les coupe-circuits. Pour éviter cela, programmez une série d'amorçage dans laquelle les lampes sont allumées à 5 secondes d'intervalle.

EXTINCTION

La lampe peut etre eteinte depuis la console en envoyant la commande Lamp Off du canal 1 pendant 5 seconds. La lampe ne peut pas etre reamorcée dans les 8 minutes suivant l'extinction. Note : I'extinction de la lampe a distance peut etre désactivée avec le menu PERS>dlOf.

Les effets

RESET

Si un effet perd son indexation et ne va plus aux positions programmes, vous pouvez initiaiser l'appareil depuis le pupitre en envoyant la commande Reset du canal 1 pendant 5 secondes. Cette commande peut être désactivée depuis le menu PERS > dRES

GRADATEUR/SHUTTER

Le système de gradateur shutter mécanique fournit une gradation de haute résolution, un noir sec instantané et des effets de stroboscope ou de pulsations variables ou aléatoires dans lesquels le gradateur s'ouvre s'échément et se ferme lentement ou le contraire. Shutter, strobe et pulsations sont contrôleés par le canal 1. L'intensité est contrôle par le canal 2.

COULEURS

La roue de couleurs à 13 positions est contrôle par le canal 3. La roue peut defiler en continu et permet les demi couleurs comme le défilament filtre par filtre. Elle peut être mise en rotation continue dans les deux directions, à vitesse variable - avec le canal 5 - et autorise aussi les effets de couleurs aléatoires.

ROUDEFFET

La roue d'effets à 13 positions est contrôleé par le canal 4. Elle peut être mise en rotation continue, dans les deux directions et à vitesse variable (canal 6).

FILTRE DE FROST

Le filtre de frost est engagé avec le canal 7.

MISE AU NET

Le faisceau peut etre mis au net de 2 m environ a l'infini avec le canal 8.

Contrôle de vitesse

MODE SUIVEUR

Le mode suiveur est activé en réglient le canal 10 à 0.

En mode suiveur, la vitesse est déterminée par le temps de transfert (crossfade ou fade time) de la console. Le contrôleur envoie en continu de petites modifications de la position et le projecteur les 'suit'. Pour activer le mode suiveur, configurez le canal de vitesse en mode suiveur ou 'Tracking mode'. Notez que, dans certains cas, le mode suiveur permet de modifier les réglages des menus du panneau de contrôle.

MODE VECTORIEL

En mode vectoriel, la vitesse de transfert est donnée directement par le canal 10. Le temps de transfert sur la console doit être régled à 0. Ce mode est très précieux lorsqu'on travaille avec un contrôleur qui ne dispose pas de temps de transfert. Il permet d'obtenir des changements fluides, en particulier sur les mouvements, quel que soit le transfert programmé ou la capacité de calcul de la console.

Lorsque le canal 10 est sur Blackout, le shutter se ferme dés qu'un effet change de position. Le shutter se réouvre dés que le mouvement est fini..

ANNULATION DES REGLAGES DE PERSONNALITE

Le canal 10 fournit des commandes permettant de contourner certains régages de personnalité concernant les modes de raccourcis. Consultez le protocole DMX pour plus de détails.

CONFIGURATION OPTIQUE

Ce chapitre détaillé les sections listées ci-dessous :

• Roue d'effets
  -Filtres de couleur" en page 18
  "Lentilles optionnelles" en page 19
  "Roue d'animation" en page 22

Roued'effets

Le CX-10 dispose d'une roue d'effets double face qui permet la combinaison de 2 effets à chacune des 13 positions. Les effets sont montés sur des portes-filtres en forme de drapeau.

Les effets à projeter au net doivent être placés sur le côte 'lampe' de la roue.

CONFIGURATION STANDARD DE LA ROUE D'EFFETS

Côté lentille

5

6

8

1

0

1

Côté lampe

Position Côté lampe de la roue Côté lentille de la roue Effets combinés

1 Ouvert, +22,5/17 peint HT
2 Gobo ouvert,/percé à 12 mm
3 Gobo ouvert,percé à 8 mm
4 Gobo ouvert,percé à 4 mm
5 «Forest floor» «Small arctic» - verre texturé
6 «Concrete» - verre texturé «Punched twinkle A» Effet «Balles de golf»
7 «Leaf breakup»
8 «Fibroid» -verre texturé «Punched twinkle B» Effet "Fibroide"
9 «Linear break-up»
10 «Punched rectangular» «Large» - verre texturé Effet «Bambous"
11 «Cell breakup»
12 «Limbo flag» - verre texturé Gobo ouvert,percé à 18 mm
13 Ouvert, +22,5/17 peint HT Correcteur de température de couleur 5500-2900K

REEMPLACEMENT D'UN FILTRE D'EFFET

1 Déconnectez le projecteur du secteur et laissez-le refroidir.

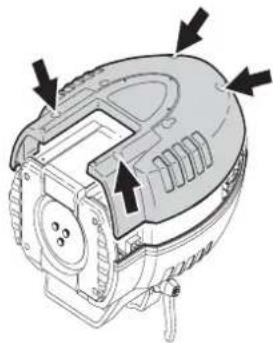

2 Retirez le capot.
3 Tournez la roue d'effets pour acceder au porte-filtre choisi. Appuyez légrement sur le porte-filtre pour assouplir les ressorts, saisissez-le par ses tranches et retirez-le.
4 Pour placer un filtré, glissez-le sous les ressorts de détention jusqu'à ce qu'il se cale en place.
5 Replacez le capot avant de remetre sous tension.

ORIENTATION DES GOBOS

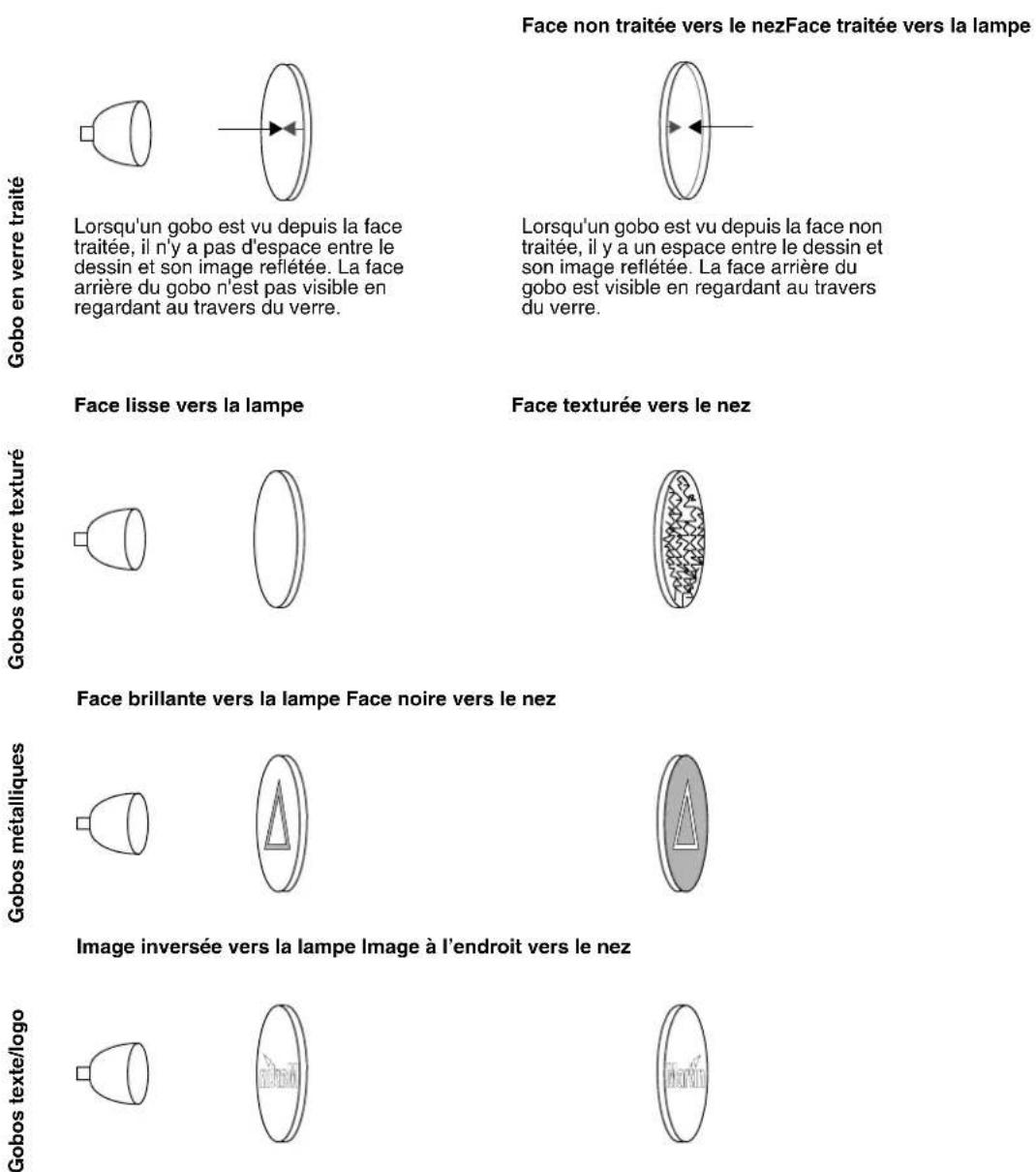

La Figure 2 montre l'orientation correcte des différents types de gobos. En cas de doute, installez toujours la face la plus refléchissante vers la lampe.
Figure 2: Orientation des gobos

Filtres de couleur

CONFIGURATION STANDARD

Le CX-10 dispose de 12 filtres de couleur dichroiques :

Figure 5: Roue de couleurs du CX-10

Position Couleur
1 Ouver
2	UV
3 Jaune	603
4 Bleu	104
5 Rose	312
6 Vert	206
7 Bleu	108
8 Rouge	301
9 Magenta	507
10 Bleu	101
11 Orange	306
12 Vert sombre
13 Mauve	502

CHANGEMENT DE FILTRDE COULEUR

1 Déconnectez le projecteur du secteur et laissez-le refroidir.

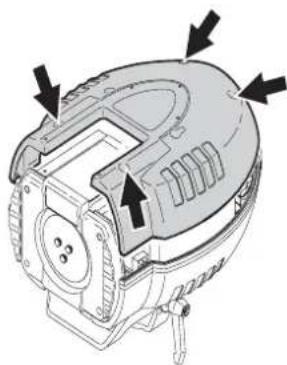

2 Retirez le capot.
3 Tourmez la roue de couleurs pour acceder au portefiltre choisi. Appuyez légrement sur le portefiltre assouplir les ressorts, saisissez-le par ses tranches et retirez-le.

4 Pour insérer un contrôle, glissez-le sous le ressort de détention jusqu'à ce qu'il se cale en place.
5 Remontez le capot.

Lentilles optionnelles

La lentille standard à 22 degrès peut être remplaced par une lentille à 14 ou 32 degrès avec les kits optionnels. Consultez la section «Accessoires» en page 41 pour le détaill des codes de commande.

CHANGEMENT DE LENTILLE

1 Déconnectez le projecteur du secteur et laissez-le refroidir.
2 Retirez le capot.

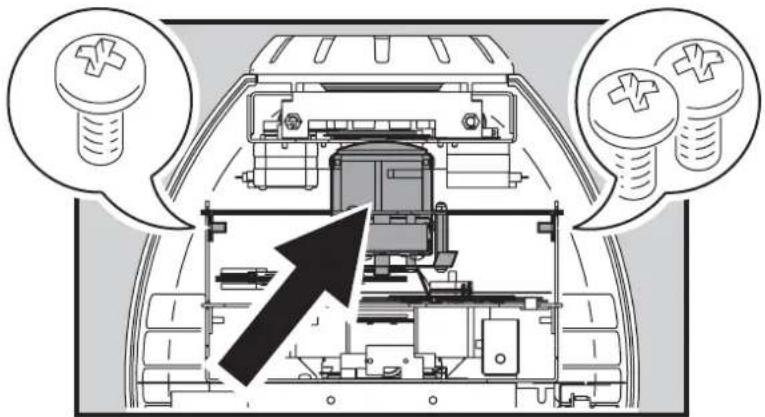

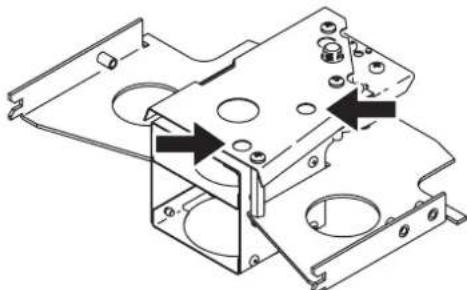

3 Avec un tournevis Philips, demontez le module de mise au net.

4 A l'aide d'un tournevis Philips, retirez les deux vis maintainant le bloc lentille en place.

5 Dégadez le module de lentille du système de mise au net.

6 Glissez le nouveau bloc lentille dans le module de mise au net et fixez-le avec les vis retirees au 4.

7 Si vous installez le kit Optique serrée à 14^ , vous devez changer le verre frontal. Demontez le module de gradateur pour acceder au verre. Demontez le verre frontal et remplacez-le par celui fourni avec le kit à 14^ . Remontez le bloc frontal.

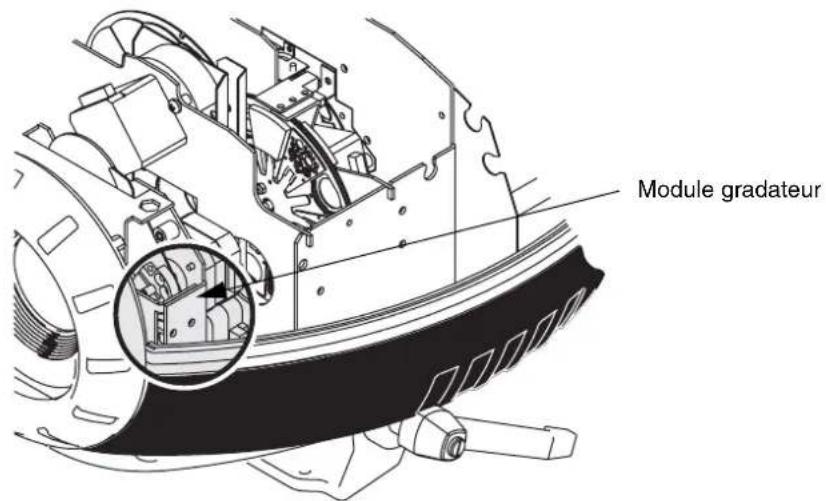

Module gradateur Verre frontal Remplacement du verre frontal

8 Remontez- le module gradateur en vous assurant de son sens.

9 Avec un tournevis Philips, remontez le module de mise au net.

10 Remontez le capot du projeteur avant de remetre sous tension.

Roued'animation

Une roue d'animation peut venir en remplacement ou en complément de la roue de couleur. Ce montage requiert le Kit Roue d'Animation et un disque d'animation dont les codes de commande sont détaillés dans la section "Accessoires" en page 41.

La liste des roues d'animation et des conseils de mise en œuvre est donné dans la section ci-après. Pour obtenir les effets les plus impressionants, vous devrez associier la roue d'animation à un gobo et eventulement un filtré de couleur.

Pour installer un disque d'animation, consultez les sections :

Fixation de la roue d'effet sur la roue de couleur en page 24, et/ou
"Remplacer la roue de couleur par une roue d'animation" en page 26

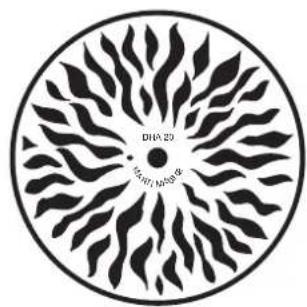

LES ROUES D'ANIMATION ET LEUR MISE EN OEUVRE

Les roues d'animation mentionnées ci-dessous peuvent être commandées directement chez votre revendeur Martin. Les effets décrits ici ne sont que des suggestions : il est important de comprendre que la composition d'un effet réussi dépend pour beaucoup de votre propre experimentation. Il vous faudra également orienter la machine différemment selon le sens de défilament de votre effet : horizontal ou vertical.

Tangential breakup: Le disque Tangential Breakup (P/N 62400215) produit un mouvement ondulant subtil, en particulier lorsqu'il est parallèle aux traits dominants du gobo. C'est le plusMLSistant pour les effets de flammes, d'eau courante et plus generalement lorsqu'un seul sens de mouvement est recherche.

Radial breakup: Le disque Radial Breakup (P/N 62400211) est parfait pour un mouvement régulier marqué, tel que des flammes vascillantes, un cours d'eau ou les ondulations de chaleur et les mirages.

Spiral breakup: Le disque Spiral Breakup (P/N 62400216) est très similaire au disque Radial Breakup, mais dispose d'effets perpendiculars au mouvement principal que l'on peut rechercher pour une pluie battante, la neige ou des flammes agitées. Il faut l'expérience avec divers angles de gobos et plusieurs orientations de la machine pour l'explorer complètement.

Linear breakup: Le disque Linear Breakup (P/N 62400223) génére un mouvement rythme et simule très bien une brise au travers de branchages ou l'ondulation de la mer.

Triangle breakup: Le disque Triangle Breakup (P/N 62400225) donne un effet plus rapide et rythme que le precedent et convient parfaitement aux effets psychédéliques.

Cloud breakup: Le disque Cloud Breakup (P/N 62400213) est concu pour des mouvements doux et directionnels à vitesse lente ou très lente. Il est très apprécié pour les passages nuageux ou pour les effets très lents.

Elliptical breakup: Le disque Elliptical Breakup (P/N 62400221) produit un mouvement bidirectionnel proche du disque Spiral Breakup, mais avec un mouvement plus chaotique. Il convient très bien aux effets de neige ou similaires dans lesquels un mouvement chaotique est recherché.

Dot breakup: Le disque Dot Breakup (P/N 62400214) permit de donner un mouvement tout en gardant une projection plus nette du gobo d'origine. Il est conseilé pour les effets de feuilles mortes ou de bulles.

Flicker wheel: TLe disque Flicker Wheel (P/N 62400222) fournit un effet plutôt destiné aux animations de grande vitesse, tels que le passage d'un train. Il peut aussi être utilisé plus basquement pour casser le faisceau et produit des effets de strobe organiques.

Coarse radial breakup: Le disque Coarse Radial Breakup (P/N 62400224) est particulièrement efficace pour l'animation d'une source de lumière défocalisée sans perdre trop de luzière grâce à son ratio Noir / Blanc. Il est également recommandé pour les mêmes applications que le disque Radial Breakup.

Coarse tangential breakup: Le disque Coarse Tangential Breakup (P/N 62400226) peut être utilisé seul, au flou, pour donner des effets de flamme. Il peut être combiné à des gobos pour produit un effet de dérive.

FIXATION DE LA ROUE D'EFFET SUR LA ROUE DE COULEUR

Pour ajouter une roue d'effet à la roue de couleur :

1 Avec le menu de contrôle (voir "Menu du panneau de contrôle" en page 34), reglez l'option WHEL du menu PERS sur EFCT. Si vous ne modifiez pas cette option, le projecteur ne s'initialisera pas correctement.
2 Déconnectez le projecteur du secteur et laissez-le refroidir.
3 Retirez le capot.
4 Avec un tournevis Philips, retirez le module d'effets.

5 Demontez la roue d'effets puis la roue de couleur avec une clé Allen de 2,5 mm. Les roues sont tenues en place par des étriers similaires à celui illustré ici.
6 Gardez en tete que la roue de couleur et la roue d'effets vont tourner ensemble continuèlement et retirez ou remplacez les filtres de couleur selon les besoin de l'effect à créé. Vous pouvez aussi déplacer des filtres de couleur sur la roue d'effets si nécessaire.
7 Modifie la roue de couleur avec les éléments fournis par le kit d'installation de la roue d'animation comme indiqué ci-dessous.

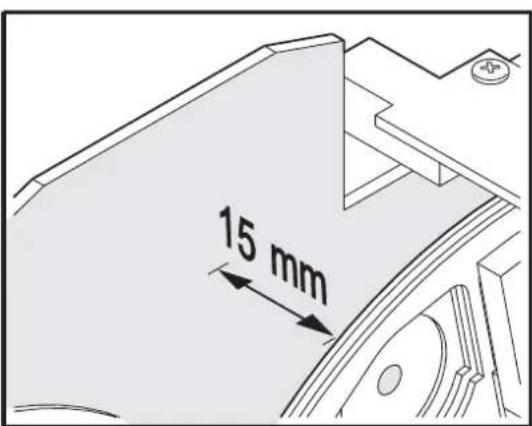

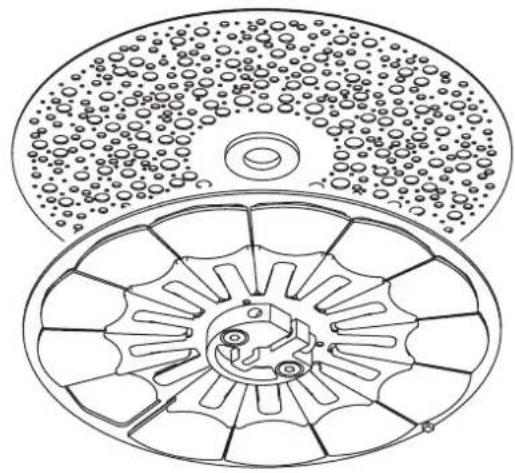

8 Placez la roue d'animatio sur la roue de couleur. Elles sont coupées magnétiquement.
9 Placez les deux roues ainsi combinées sur l'axe du moteur, la roue d'animation du (:é) du moteur. Placez la roue d'animation le plus pres possible de la paroi du module Effet sans qu'elle ne le touche et que rien ne viennent géné sa rotation. Plus la roue sera proche de la paroi, plus l'image sera nette. Bloquez la roue de couleurs en place avec l'étrier et une clé Allen de 2,5 mm.
10 Replace la roue d'effets en la plaçant le plus pris possible du module de net. La distance optimale entre la roue et la paroi du module est de 15 mm. Verifie que la roue ne touche aucun autre composant et que rien ne vient généra sa rotation. Bloquez la roue avec une clé Allen de 2,5 mm.

11 Replacez le module Effets/Couleurs.
12 Remontez le capot avant demettre l'appareil sous tension.
13 Si la roue d'effet doit être étalonnée, utilisez le menu UTIL>CAL>Goof pour calibrer exactement sa position depuis le logiciel système.

Note: Si par la suite, vous souhaitez retirez la roue d'animation, réglez l'options PERS/WHEL sur COLR avec le menu de contrôle. Lorsque vous ré-installerez la roue de couleur seule, vous

devrez peut-être à nouveau la réétalonner avec le menu de contrôle. Consultez la section "Menu du panneau de contrôle" en page 34 pour plus de détaill.

REMPLACER LA ROUE DE COULEUR PAR UNE ROUÉ D'ANIMATION

Pour remplacer la roue de couleur par une roue d'animation :

1 Avec le menu de contrôle (voir "Menu du panneau de contrôle" en page 34), reglez l'option WHEL du menu PERS sur EFCT. Si vous ne modifie pas cette option, le projecteur ne s'initialisera pas correctement.
2 Déconnectez le projecteur du secteur et laissez-le refroidir.
3 Retirez le capot du projecteur.
4 Avec un tournevis Phillips, retirez le module d'effet.

5 Retirez la roue d'effets puis la roue de couleur avec une clé Allen de 2,5 mm. Les roues sont maintainues par des étriers illustrés ci-contre.
6 Pour utiliser les couleurs, vous devez transférer sur la roue d'effets les filtres que vous souhaitez garder.
7 Le kit de montage de roues d'animation fournit un étrier équipé d'un aimant. Placez la roue d'animation sur l'étrier.

8 Montez la roue d'animation sur l'axe du moteur, la face aimantée de l'étrier à l'opposé du moteur. Vérifiez que la roue d'animation est au plus pres de la paroi du module d'effets sans qu'aucun composant ne la touche et que rien ne viennent génér sa rotation. Plus la roue d'animation est proche de la paroi, meilleur sera le net. Serrez l'étrier aimante sur l'axe moteur avec une clé Allen de 2,5 mm.

9 Replacez la roue d'effets en la plaçant le plus pres possible du module de net. La distance optimale entre la roue et la paroi du module est de 15 mm. Verifie que la roue ne touche aucun autre composant et que rien ne vient gener sa rotation. Bloquez la roue avec une clé Allen de 2,5 mm.

10 Replacez le module couleurs/effets.
11 Remontez le capot avant de remetre sous tension.
12 Si la roue d'effet doit être étalonnée, utilisez le menu UTIL>CAL>GoOf pour calibrer exactement sa position depuis le logiciel système.

Note: Si par la suite, vous souhaitez retirez la roue d'animation, réglez l'options PERS/WHEL sur COLR avec le menu de contrôle. Lorsque vous ré-installées la roue de couleur seule, vous devrez peut-être à nouveau la réétalonner avec le menu de contrôle. Consultez la section "Menu du panneau de contrôle" en page 34 pour plus de détails.

SERVICE

Le CX-10 requiert un entretien régulier pour maintainir ses performances. Tout excès de poussière, deGRAISSÉ et de liquide de machine à fumée nuit fortement aux performances et provoque des surchauffes et des dommages qui ne sont pas couverts par les garanties. La fréquence des opérations de maintenance dépend fortement de l'environnement de travail du projecteur : consultez le service technique Martin pour obtenir plus de renseignements.

Attention! Retirer le couvercle quand le projecteur est sous tension expose l'utilisateur à des dangers potentiels : composants sous tension, pieces brûlantes et lampe sous pression. Déconnectez toujours le projecteur et laissez-le refroidir avant d'en retarder le capot.

Lampe

La durée de vie de la lampe varie selon les conditions d'utilisation. La durée de vie donnée est théorique et basée uniquement sur les cycles de test du fabricant. Pour prolonger la vie de la lampe, évitez les amortçages trop féuents et laissez la lampe allumée au moins 5 minutes avant de l'eteindre.

Pour réduire les risques d'explosion qui pouraient endommager le projecteur, ne dépassez jamais la durée de vie théorique (2000 heures) de plus de 25% .

Remplacez la lampe si :

• elle s'amorce difficilement ou pas du tout ou lorsqu'elle présente tout autre type de défaut,
• sa durée d'utilisation dépasse la durée de vie maximale indiquée par le fabricant. Voir Tableau 3.

LAMPESCOMPATIBLES

Le CX-10 est livré avec une lampe Philips MSD 250/2. Il est possible d'utiliser d'autres types de lampe. Consultez pour cela le tableau ci-dessous. Installer tout autre type de lampe peut endommager le projecteur.

Tableau 3: Comparatif des lampes compatibles

Lampe Durée de vie		Limits de remplacement	Température de couleur Flux P/N
Osram HSD 250 2000	hr 2500 hr 6000K	68 lm/W 97010103
Philips MSD 250/2 2000	hr 2200 hr 6500K	72 lm/W 97010100
Philips MSD 200 2000	hr 2200 hr 5600K	67 lm/W 97010106

INSTALLER UNE LAMPE

Attention! Avant de changer la lampe, déconnectez le projecteur du secteur et laissez-le refroidir au moins 15 minutes. Portez des gants et des lunettes de sécurité..

1 Retirez les 2 vis nommées "Lamp replacement" et dégagez le support de lampe.
2 Si vous changez la lampe, retirez la lampe usee de son embase.
3 Pré-reglez la lampe en tournant les 3 vis de réglage jusqu'au milieu de leur course (il doit rester environ 2 mm entre la tête de la vis et le capot de lampe).
4 Maintenez la nouvelle lampe par sa ceramique (ne touchez pas l'ampoule), alignez les broches en face des trous de la douille et inserez la lampe fermement. Verifiez que les 4 ergots du culot en ceramique portent bien sur l'embase.
5 Nettoyez l'ampoule avec la lingette imbibée fournie dans l'emballage, en particulier si vous l'avez touchée avec les doigs. Vous pouze aussi utiliser un chiffon sans peluche et imbibé d'alcool.
6 Insérez la lampe dans le projecteur en évitant devriller les fils d'alimentation. Une fois la douille entree dans le corps du projecteur, tournez le capot de façon a ce que la flèche imprimée pointe vers le panneau de contrôle. Repérez l'ouverture du reflecteur - elle se trouve plus loin dans l'habitacle de la lampe - et insérez complètement la lampe.
7 Alignez les vis du capot avec leurs trouss respectifs et revissez le tout.
8 Si vous changez la lampe, initialisez les compteurs horaires (page 11).
9 Amorcez la lampe et reglez-la en tournant les 3 vis de réglage une par une pour centrer le point chaud et obtenir le faisceau le plus uniforme.

Nettoyage

COMPOSANTS OPTIQUES

Soyez très délicat lorsque vous nettoyez les composants optiques. La surface des filtres de couleur

est obtenu par un traitement multicouches très fragile et les rayures sont visibles à l'utilisation. Les résidus de produits de nettoyage peuvent s'accumuler, cuire sur les filtres et les déterminer.

1 Déconnectez le projecteur du secteur et laisssez le projecteur refroidir complètement.
2 Nettoyez les lentilles et les filtres sales avec de l'alcool isopropyle. Vous pouvez aussi utiliser un nettoyant pour vitre standard mais aucun résidu ne doit rester.
3 Rincez à l'eau distilled. Vous pouvez aussi mélanger un peu d'agent humidifient comme le Photoflo de Kodak pour limiter les rayures et les accumulations de produits.
4 Sechez avec un chiffon propre, doux et sans peluche ou en soufflant de l'air comprimé avec un compresseur.

VENTILATIONS

Pour maintenir un refroidissement ajustat, les ventilateurs doivent etre nettoyes regulierement.

1 Retirez le ventilateur en dégageant ses loquets.
2 Nettoyez la poussière accumulée avec un pinceau, un coton tige ou un compresseur.
3 Replacez le ventilateur dans son logement et fixez ses loquets.

Lubrification

N'utilisez que du lubrifiant silicone Martin (P/N 37302003 en 500 ml ou P/N 37302004 en 200 ml, en fiole avec applicateur). Aucun autre lubrifiant n'est agreé. Lors de la lubrification, retirez les excès et ne déposez pas de produit ailleurs que nécessaire.

Vérifiez le mecanisme de net et appliquez une goutte de lubrifiant sur la tringle si le mouvement est saccadé ou difficile.

Replacement des fusibles

FUSIBLE PRINCIPAL

Le fusible principal est intégré à l'embase secteur. Ne remplacez jamais le fusible par un modele différent!

1 Debranchez le cable secteur de l'embase.
2 Dégagez le porte fusible de son logement.
3 Changez le fusible par un fusible de même type et de même valeur. Ces données sont écrites sur l'étiquette de série.
4 Fermez le porte fusible et rebrachez le cable secteur.

Embase secteur et portefusible

FUSIBLES DE LA CARTE D'ALIMENTATION

Il y a deux fusibles de protection sur les circuits basse tension, situés sur la carte mère directement. Si une ou plusieurs LEDs vertes de la carte mère sont éteintes, un ou plusieurs fusibles ont grillé. Si les 3 LEDs sont allumées, la carte fonctionne correctement.

Si le problème persiste, consultez un service technique agréé Martin.

1 Deconnectez le projecteur du secteur.
2 Retirez le couvercle ventral.
3 Retirez les 4 vis qui maintainnent le panneau de contrôle. Dégagez l'afficheur pour acceder à la carte mère.
4 Retirez delicatement les deux fusibles situés en haut à gauche de la carte (voir page 39) et testez-les. Remplacez les fusibles fondus par des fusibles de type et valeur strictement identiques (voir page 40).
5 Remontez le panneau de contrôle et le couvercle ventral.

Mise à jour du logiciel

La dernière version du logiciel système CX-10 est disponible dans la zone de support technique du site http://www.martin.com. Il peut être installé avec un MP-2 ou via une liaison sériele, depuis un PC, avec une interface compatible et le logiciel Martin Software Uploader (égarlement disponible sur le site Martin). Les interfaces suivantes sont compatibles (en version 5.5):

DABS 1 (actuellesment disponible avec le système MUM)
- ShowDesigner PCI DMX (version 2048 canaux)
LightJockey PCI DMX (versions 512 et 2048 canaux)
LightJockey PCMCIA DMX
LightJockey 4064 ISA DMX (versions DJ et Club)

Note: les systèmes de contrôle auxiliaires comme le Martin Lighting Director (MLD) et le contrôleur Martin Matrix doivent être débranchés pour effectuer une mise à jour par le lien DMX. Ces systèmes ne transmettent pas correctement les codes de mise à jour qui ne sont pas compatibles DMX.

MISEÀJOURSTANDARD

Pourmettrea jourlelogiciel,connectezleprojecteurauboitierparlelienseriel commeun contrroleur standard et effectuez une mise a jour standard telle que decrite dans le manuel du boitier de telechargement. Il n'est pas necessaire d'isoler le CX-10 des autres projecteurs du reseau DMX.

Une fois le téléchargement terminé, le CX-10 effectue une verification de sa mémoire flash puis s'initialise. Si le logiciel transmis est corrompu, un erreur de somme de contrôle est détectée et l'afficheur indique CSER. Le projecteur affiche alors UPLd : il est prét pour un nouvel essai.

Dans le cas regrettable ou un téléchargement serait interrompu par une coupure de courant ou de signal, le projecteur doit être éteint pendant 10 secondes au moins pour forcer le système de contrôle de mémoire. Répétez la procédure dés que le message UPLd apparait.

Si la méthode standard échoue ou si les notes de mise à jour le précisent, vous doivent faire un téléchargement du secteur de boot (boot sector update).

1 Debranchez le projecteur du secteur.
2 Retirez le couvercle frontal.
3 Retirez les 4 vis qui maintainnent le panneau de contrôle. Dégagez l'afficheur pour acceder à la carte mère.
4 Le cavalier de protection du secteur de boot est placé à côté de la fiche de connexion du panneau de contrôle. Placez le cavalier en mode Init. Vérifiez que le cavalier Flash Write est en position Enable. Voir page 39 pour le détaill de la carte mère.
5 Effectuez un téléchargement en mode Boot tel que déscrit dans le manuel.
6 Déconnectez le projecteur du secteur. Replacez le cavalier du secteur de Boot en position Lock.
7 Remontez le panneau de contrôle puis le capot.

PROTOCOLE DMX

Canal Valeur Pourcent. Fonction

1	0 - 19	0 - 7	Shutter, Strobe, Reset, Lamp On/Off
	20 - 49	8 - 19	Shutter fermé
1-Si l'option DMX Reset est désactivée dans le panneau de contrôle, une commande Reset peut être exécutée si le filtre CTC est engagé, si le prisme est engagé (non tournant) et si la roue de gobo est sur open.	50 - 72	20 - 28	Strobe, rapide→lent
	73 - 79	29 - 31	Shutter ouvert
	80 - 99	31 - 39	Pulsations en ouverture, rapide→lent
	100 - 119	39 - 47	Pulsations en fermeture, rapide→lent
	120 - 127	47 - 50	Shutter ouvert
2-Si l'option DMX Lamp Off est désactivée dans le panneau de contrôle, l'extinction de lampe peut être exécutée si le filtre CTC est engagé, si le prisme est engagé (non tournant) et si la roue de gobo est sur open.	128 - 147	50 - 58	Strobe aléatoire, rapide
	148 - 167	58 - 65	Strobe aléatoire, medium
	168 - 187	66 - 73	Strobe aléatoire, lent
	188 - 190	74 - 75	Shutter ouvert
	191 - 193	75 - 76	Pulsations en ouverture aléatoires, rapide
	194 - 196	76 - 77	Pulsations en ouverture aléatoires, lent
	197 - 199	77 - 78	Pulsations en fermeture aléatoires, rapide
	200 - 202	78 - 79	Pulsations en fermeture aléatoires, lent
	203 - 207	80 - 81	Shutter ouvert
	208 - 217	82 - 85	Reset, tenu plus de 5 secondes
	218 - 227	85 - 89	Shutter ouvert
	228 - 237	89 - 93	Lamp on
	238 - 247	93 - 97	Shutter ouvert
	248 - 255	97 - 100	Lamp off, tenu plus de 5 secondes
2	0 - 255 0 - 100		GradateurFermé→ouvert
3			CouleursDéfilament continu: index des couleurs pleines
	0	0	Blanc
	12	5	UV
	24	9	Jaune 603
	36	14	Bleu 104
	48	19	Rose 312
	60	23	Vert 206
	72	28	Bleu 108
	84	33	Rouge 301
	96	37	Magenta 507
	108	42	Bleu 101
	120	47	Orange 306
	132	42	Vert社会发展
	144	56	Mauve 502
			Défilament par filtre
	156 - 159	61 - 63	Mauve 502
	160 - 163	63 - 64	Vert社会发展
	164 - 167	64 - 65	Orange 306
	168 - 171	66 - 67	Bleu 101
	172 - 175	67 - 68	Magenta 507
	176 - 179	69 - 70	Rouge 301
	180 - 183	70 - 72	Bleu 108
	184 - 187	72 - 73	Vert 206
	188 - 191	74 - 75	Rose 312
	192 - 195	75 - 76	Bleu 104
	196 - 199	77 - 78	Jaune 603
	200 - 203	78 - 79	UV
	204 - 207	80 - 81	Blanc
			Couleurs aléatoires
	208 - 210	82	Rapides
	211 - 213	83	Medium
	214 - 217	84	Lentes
			Rotation continue (avec le disque d'animation)
	218 - 236	85 - 92	Sens horsere (vitesse sur le canal 6)
	237 - 255	93 - 100	Sens anti horsere (vitesse sur le canal 6)
Canal Valeur Pourcent. Fonction
4		EffetsDéfilament continu : index des effets
	0	0 Ouvert
	12	5 Effet 1
	24	9 Effet 2
	36	14 Effet 3
	48	19 Effet 4
	60	23 Effet 5
	72	28 Effet 6
	84	33 Effet 7
	96	37 Effet 8
	108	42 Effet 9
	120	47 Effet 10
	132	42 Effet 11
	144	56 Effet 12
	156 - 159	61 - 63 Effet 12
	160 - 163	63 - 64 Effet 11
	164 - 167	64 - 65 Effet 10
	168 - 171	66 - 67 Effet 9
	172 - 175	67 - 68 Effet 8
	176 - 179	69 - 70 Effet 7
	180 - 183	70 - 72 Effet 6
	184 - 187	72 - 73 Effet 5
	188 - 191	74 - 75 Effet 4
	192 - 195	75 - 76 Effet 3
	196 - 199	77 - 78 Effet 2
	200 - 203	78 - 79 Effet 1
	204 - 207	80 - 81 Ouvert
	208 - 210	82 Rapides
	211 - 213	83 Medium
	214 - 217	84 Lents
	218 - 236	85 - 92 Sens horsaire (vitesse sur canal 5)
	237 - 255	93 - 100 Sens anti horsaire (vitesse sur canal 5)
5		Effets aléatoires
	0 - 5	82 Rapides
	6 - 255	4 - 100 Medium
		Mise au net
		Infini >2 mètres
9 Réservé pour les macros.
	0 - 2	0 - 1
	3 - 245	1 - 96
	246 - 251	96 - 98
	252 - 255	99 - 100

MENUS DU PANNEAU DE CONTROLLE

Menu Sous-menu Options Notes (réglages d'usine en gras)
Tableau 4: Menu de contrôle

1-512			Adresse DMX
PERS dISP ON			Afficheur allumé en permanence
		OFF	Extinction 2 minutes après le dernier appui sur une touche
		dINT AUTO	Gradation automatique
			Réglage manuel de l'intensité
		dLOF ON	Autorise l'amorçage à distance de la lampe (DMX Lamp On)
			Interdit l'amorçage à distance de la lampe
		dRES ON	Autorise l'initialisation à distance (DMX Reset)
			Interdit l'initialisation à distance
		ALON ON	Amorçage automatique de la lampe dans les 90 s après la mise sous tension (Automatic Lamp On)
			Pas d'amorçage automatique
			dMX
		SCUT ON	Amorçage dès réception du DMX, extinction 15 minutes après la disparition du signal
			La roue d'affets peut prendre le trajet le plus court
			La roue d'effet ne passée jamais par le blanc
		WHEL COLR	Roue de couleur standard installée
			Roue d'animation installée.
dfSE FACT LOAD			Retour aux paramètres d'usine (sauf étalonnage des effets)
INFO	TIME/HRS	TOTAL	Nombre d'heures de service depuis la sortie d'usine
		RSET	Nombre d'heures de service depuis la的最后一 mise à zéro du compteur. Maintenir [Haut] enforcée 5 s pour remettre à zéro.
	TIME/L HR TO	TL	Nombre d'heures lampe allumée depuis la sortie d'usine
		RSET	Nombre d'heures lampe allumée depuis la的最后一 mise à zéro du compteur. Maintenir [Haut] enforcée 5 s pour remettre à zéro.
	TIME/L ST TO	TL	Nombre total d'amorçages depuis la sortie d'usine
		RSET	Nombre d'amorçages depuis la的最后一 mise à zéro du compteur. Maintenir [Haut] enforcée 5 s pour remettre à zéro.
	VER -		Version du logiciel
dMXL -	RATE		Taux de rafraichissement du signal reçu
		QUAL	Pourcentage de paquets reçus corrects
		STCO	Valeur décimale de l'entsité DMX.
		SHUT	Valeur DMX (0 - 255) reçue sur le shutter.
		DIM	Valeur DMX (0 - 255) reçue sur le gradateur.
		COL	Valeur DMX (0 - 255) reçue sur la roue de couleurs.
		EFCT	Valeur DMX (0 - 255) reçue sur la roue d'effets.
		FRST	Valeur DMX (0 - 255) reçue sur le frost.
		FOC	Valeur DMX (0 - 255) reçue sur la mise au net.
		EFSP	Valeur DMX (0 - 255) reçue sur le canal de vitesse.

Menu Sous-menu Options Notes (reglages d'usine en gras)
Tableau 4: Menu de contrôle

MAN RST	-		Initialisation
	L ON -		Lamp on
	LoFF -		Lamp off
	SHUT OPEN		Shutter ouvert
		CLOS	Shutter fermé
		STRF	Strobe rapide
		STRM	Strobe Médium
		STRS	Strobe lent
	dIM 0-255		Gradateur
	COL (color wheel or animation disc if installed)	C1	Roue de couleur en position Ouvert
		C2-C13	Positions sur la roue de couleur (2 à 13)
		CW F	Rotation continue sens horsaire rapide
		CCWF	Rotation continue sens anti horsaire rapide
		CW M	Rotation continue sens horsaire Médium
		CCWM	Rotation continue sens anti horsaire Médium
		CW S	Rotation continue sens horsaire lente
		CCWS	Rotation continue sens anti horsaire lente
		RNdf	Couleurs aléatoires rapides
		RNdm	Couleurs aléatoires Médium
		RNds	Couleurs aléatoires lentes
	EFCT Po 1		Roue d'effets en position Ouvert
		Po 2-Po 13	Positions de la roue d'effets
		CW F	Rotation continue sens horsaire rapide
		CCWF	Rotation continue sens anti horsaire rapide
		CW M	Rotation continue sens horsaire Médium
		CCWM	Rotation continue sens anti horsaire Médium
		CW S	Rotation continue sens horsaire lente
		CCWS	Rotation continue sens anti horsaire lente
		RNDF	Effets aléatoires rapides
		RNdm	Effets aléatoires Médium
		RNds	Effets aléatoires lents
	FRST 0-255		Frost - ouvert →femme
	FOC 0-255		Mise au point, Infini→2m
TSEQ -	RUN		Lance un test général de tous les effets

Menu Sous-menu Options Notes (réglages d'usine en gras)
Tableau 4: Menu de contrôle

UTIL(MainteinEnterpriseenforcéequelquessec.)	Adj -		En cours d'implémentation
	CAL	d10F	Gradateur, lame 1
		d20F	Gradateur, lame 2
		Co0F	Roue de couleurs
		GoOF	Roue d'effets
		FoOF	Mise au net
		FrOf	Frost
		dFOF	Retour à l'étaconnage de sortie d'usine (128)
	dFOFSURE		Retour de tous les étaconnages à la valeur d'usine
	PCbTLED		Test de la carte mère, personnel qualifié uniquement
	UPLD SURE		Force la passage au mode téléchargement

MESSAGESD'ERREUR

Afficheage Cause probable Consequences, Solutions
Tableau 5: Messages d'erreur

MERR (Memory error) ...I'EEPROMest	ilisible • Contactez un service technique
CSER (Check-sum error)	... éché de la mise à jour du logiciel	• Rechargeze le logiciel, voir page 31.
**** ... communication impossible entre	le panneau de contrôle et la carte mère. Apparaît brièvement lors de l'allumage de l'appareil.	• Vérifiez les fusibles. • Vérifiez le cable entre la carte mère et le panneau de contrôle. • Réinstalléz le logiciel. • Contactez un service technique.
COER (Color wheel time-out)	... le circuit d'indexation magnétique est en défaut (capteur défectueux ou perte d'un aimant).	•Après un certain salarié, l'effect s'arrêté dans une position quelconque
GOER (Gobo wheel time out)		• Contactez un service technique.

PROBLEMES COURANTS

Problème Cause probable Solution
Tableau 6: Problèmes courants

Un ou plusieurs appareilssemblant morts.	Pas d'alimentation. • Vérifiez la ligne d'alimentation et tous les câblessecteurs.
	Fusible primaire fondu. • Remplacez le fusible.
	Fusibles secondaires fondus (sur la carte mère).	• Vérifiez les fusibles et remplacez si nécessaire.
Les projecteurs s'initialisentcorrectement mais répondentde manière erratique voirepas du tout.	Le contrôleur n'est pas connecté. • Vérifiez lescâbles DMX et la connexion du contrôleur.
	Le brochage de la sortie du contrôleur ne correspond pas eu brochége desprojecteurs (inversion de polarité).	• Installé un cable inverseur entre le contrôleur et le premier projecteur de la ligne.
Les projecteurs s'initialisentcorrectement mais certainsrépondent de maniererattique voirepas du tout.	Mauvaise qualité du signal. • Vérifiez la qualité du signal reçu (page 11). Si la valeur affichée est très inférieure à 100%, le problème vient peut-être d'une connexion de mauvaise qualité, d'un cable endommagé, d'un bouchon manuant ou d'un projecteur défectieux qui perturbe la ligne.
	Connexion de mauvaise qualité. • Inspectez lescâbles DMX et les connexions, rem-placez ou répavez les éléments défectieux.
	Ligne non terminée par un bouchon de 120Ω.	• Branchez un bouchon dans la sortie du dernier apparéil de la ligne.
	Adressage incorrect. • Vérifiez les adresses des machines et le patch de la console.
	Appareil défectueux perturbant la ligne. • D'ébranchez tour à tour chaque machine jusqu'à ce que le système fonctionné normalement : débranchez entree et sortie du projecteur et rac-cordez-les directement pour enlever la machine de la ligne.Faîtes contrôle l'appareil défectueux par une service technique.
	Brochure des fiches inversé (inversions des broches 2 et 3).	• Installé un inverseur de signal avant lepremier projecteur en défaut ou inversez la polarité de ses embases signal.
Le shutter se ferme soudainement.	Une roue a perdu son index de position et l' apparéil initiaïse l'effet.	• Contactez un service technique Martin si le problème persisté.
Pas de lumière et le message"LERR" s'affiche.	Le réglage de l'alimentation ne correspondpas au secteur disponible.	• D'ébranchez l' apparéil du secteur et vérifie les réglages du module d'alimentation (page 6). Cor-rigez si nécessaire.
	Pas de lampe ou lampe grillée • Déconnectezle projecteur et changez la lampe.
Coupures de lampeintermittentes.	Projecteur trop chaud.	• Laissez le projecteur refroidir.Nettoyez la ventilation.Assurez-vous que les aérations autour du pan-neau de contrôle et de la lentille ne sont pas obstruéesForcez la climatisation de la salle.
	Le réglage de l'alimentation ne correspondpas au secteur disponible.	• D'ébranchez l' apparéil du secteur et vérifie les réglages du module d'alimentation (page 6). Cor-rigez si nécessaire.

CONNEXIONS DE LA CARTE MÈRE

SPÉCIFICATIONS - CX-10

DONNÉES PHYSIQUES

Longueur . 412 mm (16.2 in)

Largeur. 340 mm (13.4 in)

Hauteur. 326 mm (12.8 in)

Secteurs compatibles 100 - 250 V, 50/60 Hz

Température de surface maximale 50° C (122° F)

INSTALLATION

Orientation.toutes

Distance minimale aux materiaux inflammables. 0.1 m (4 in)

Distance minimale aux surfaces eclairées 0.3 m (12 in)

FUSIBLES

Principal 6.3 A/250 V, temporise

Fusible F1 6.3 A/250 V, temporise

Fusible F2. 2.0 A / 250 V, temporisé

LAMPES

Osram HSD 250. 2000 h, 6000K, 250 W, 68 lm/W

Philips MSD 250/2. 2000 h, 6500K, 250 W, 72 lm/W

Philips MSD 200 2000 h, 5600K, 200 W, 67 lm/W

PHOTOMÉTRIE

Faisceau 22°

Optiques optionnelles (a commander séparément) 14° ou 32°

GOBOS

Diametre extérieur 22.5 mm + 0/- 0.3 mm (0.886 in. +0/- 0.012 in)

Diametre d'imagemaximal 17 mm (0.669 in)

Epaisscur maximale 1.8 mm (0.071 in)

Type de verre . Borofloat haute tempereature ou supieur

Traitement du verre . dichroique ou aluminium

Méral aluminum (acier réservé aux applications de courte durée)

CONTROLE ET PROGRAMMATION

Entrée signal. XLR 3 broches male à verrouillage

Sortie signal . IXL3 broches femelle a verrouillage

Brochage broche 1 : blinding, broche 2 : point froid (-), broche 3 : point chaud (+)

Récepteur RS-485 opto-isole

Protocole USITT DMX-512 (1990)

Canaux DMX. 10

NORMALISATION

Canada .CSA C22.2 NO 166

EU CEM. EN 50 081-1, EN 50 082-1

EUSECURITE EN60598-1,EN60598-2-17

US sécurité. ANSI/UL 1573

CODES DE COMMANDE

CX-10 Extreme P/N 90330000

ACCESSIONS

Crochet standard G. P/N 91602003

Crochet a machoires. P/N 91602005

Kit optique serree (14^) P/N 91610030

Kit grand angle (32^) . P/N 91610029

Kit pour roue d'animation . P/N 91611093

Roue d'animation Linear breakup P/N 62400223

Roued'animation Triangle break. P/N 62400225

Roue d'animation Elliptical breakup P/N 62400221

Roue d'animation Flicker wheel . P/N 62400222

Roued'animation Coarse radial. P/N 62400224

Roue d'animation Coarse tangential P/N 62400226

Roued'animationRadial breakup P/N62400211

Roued'animation Cloud breakup P/N 62400213

Roue d'animation Dot breakup . P/N 62400214

Roue d'animation Tangential breakup P/N 62400215

Roue d'animation Spiral breakup. P/N 62400216
