Type de produit	Boîtier encastrable pour multimédia
Marque	SANUS (Legrand)
Modèle	SAIWB17
Capacité de charge maximale	13,6 kg (30 lb)
Matériau	Acier
Utilisation recommandée	Intérieur, zones à faible humidité et température contrôlée (0 °C à 49 °C)
Installation	Mur à montants 2x4, entre-axes 16 po
Alimentation électrique	Nécessite installation séparée d'un boîtier électrique métallique avec prise 120 V, 15 A (non inclus)
Fixation	Vis fournies, clips pour cloisons sèches
Contenu de l'emballage	Boîtier, anneau de finition, couvercle(s), vis, gabarit de découpe
Sécurité	Conforme aux normes ANSI/NFPA 70, NEC, CAN-ILC-S540, etc. ; ne pas utiliser près d'eau
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Fonctions principales	Boîtier encastré pour cacher câbles et équipements multimédia ; support de montage surélevé optionnel ; languettes de fixation intégrées
Poids	Environ 2,5 kg (estimation)

FOIRE AUX QUESTIONS - SAIWB17 SANUS

Comment installer le boîtier SAIWB17 ?

Utilisez le gabarit de découpe pour tracer l'ouverture dans le mur, découpez avec une scie à cloisons sèches, insérez le boîtier et fixez-le avec les clips ou vis fournis. Suivez les instructions pour l'anneau de finition et le couvercle.

Quels outils sont nécessaires pour l'installation ?

Un localisateur de montant, un niveau, un tournevis à tête Philips, une scie à cloisons sèches, et éventuellement une perceuse pour les vis à cloison sèche.

Quelle est la capacité de charge maximale du boîtier ?

La capacité de charge maximale est de 13,6 kg (30 lb).

Puis-je installer ce boîtier dans une salle de bain ou un sous-sol humide ?

Non, le boîtier est conçu pour une utilisation en intérieur dans des zones à faible humidité et température contrôlée. Évitez les sources d'eau comme baignoire, piscine ou sous-sol humide.

Le boîtier est-il compatible avec des montants muraux de 2x4 ?

Oui, le boîtier est conçu pour être installé dans un mur à montants de 2x4 avec un entraxe de 16 po.

Comment fixer le couvercle après installation ?

Positionnez les câbles dans l'ouverture de passage, glissez les languettes inférieures du couvercle dans les rainures de l'anneau de finition, puis poussez les côtés dans les rainures latérales pour une finition affleurante.

Puis-je utiliser une plaque murale surdimensionnée avec ce boîtier ?

Non, n'installez que des plaques murales de taille standard (taille standard). Les plaques surdimensionnées ne conviennent pas.

Le boîtier est-il livré avec une prise électrique ?

Non, le boîtier ne contient pas de prise électrique. Vous devez installer séparément un boîtier électrique métallique avec une prise 120 V, 15 A (non inclus).

Comment nettoyer et entretenir le boîtier ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les produits abrasifs ou liquides.

Quelles normes de sécurité le boîtier respecte-t-il ?

Le boîtier est conçu conformément aux normes ANSI/NFPA 70, NEC, NPFA 72, CAN-ILC-S540, et ANSI/IEEE C2. L'installation doit être effectuée par un professionnel.

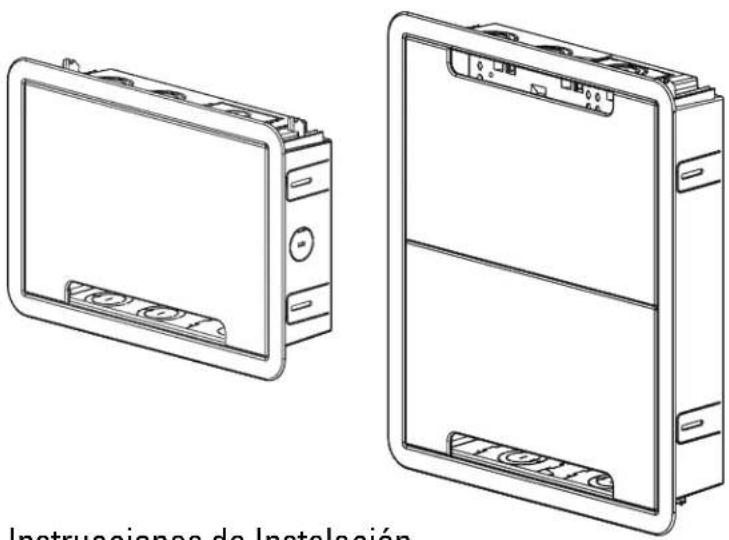

MODE D'EMPLOI SAIWB17 SANUS

Boîtier encastrable pour multimédia

Gabinete empotrado de multimedia

Lisez et comprenez toutes ces consignes. Respectez tous les avertissements et toutes les consignes indiqués sur le produit.

1. N'utilisez pas ce produit près d'une source d'eau, telle qu'une baignoire, un lavabo, un évier, une lessiveuse, une piscine, ou un sous-sol humide
2. Ne poussez aucun objet dans le produit à travers les ouvertures, car ceux-ci peuvent entrer en contact avec des tensions dangereuses. Ne touchez jamais des fils ou connecteurs téléphoniques non isolés si la ligne téléphonique n'a pas été déconnectée au niveau de l'interface réseau.
3. N'installez jamais de fils ou de composants de communication lors d'un orage.
4. L'équipement doit être installé selon les directives de ANSI/NFPA 70, du Code Électrique National Code (NEC), NPFA 72, CAN-ILC-S540, Code canadien de l'électricité, et/ou selon les sections applicables de ANSI/IEEE C2 et du Code de Sécurité Électrique National (NESC). L'équipement conçu pour être installé dans des salles d'équipements de technologie de l'information (ordinateur) doit être installé conformément à NFPA 75, Norme pour la Protection des équipements de technologie de l'information.
5. L'alimentation fournie aux composants d'incendie ou de cambriolage doit être fournie par une alimentation électrique limitée à la classe de l'incendie et du cambriolage de classe 2.
6. Tout le câblage électrique limité et non alimenté doit être séparé par un minimum d'espacement de ¼".
7. L'installation doit être effectuée par un entrepreneur électrique professionnel ou un technicien de basse tension.
8. Capacité de charge maximale de 13.6 kg (30lbs).

Cutting Template Gabarit de découpe Plantilla de corte

9" Box Boîtier 9 po Caja de 9"

9" Trim Finition 9 po Borde de 9"

9" Cover Couvercle 9 po Cubierta de 9"

Screws Vis Tornillos

Cutting Template Gabarit de découpe Plantilla de corte

Recommended Tools • Outils nécessaires • Herramienta necesarias

Installation physique du boîtier

Placer le boîtier à l'intérieur dans une zone à humidité faible et à température contrôlée (0 °C / 32 °F – 49 °C / 120 °F). Retirer câbles et alvéoles défonçables réceptacles si nécessaire. Si nécessaire, des œillets en caoutchouc de 5 cm (2 po) (AC1034) sont disponibles pour les alvéoles défonçables de câble avant de 5 cm (2 po).

Une fois la hauteur souhaitée déterminée, utilisez un localisateur de montant pour repérer les emplacements des montants verticaux. Placez le gabarit de coupe contre la surface du mur et tracez le contour. Utilisez une scie à cloisons sèches pour découper le contour du boîtier.

Installation de l'anneau de finition

Utilisez les quatre (4) vis fournies pour fixer l'anneau de finition aux trous correspondants dans le cadre du boîtier.

⚠ MISE EN GARDE : NE PAS trop serrer les vis.

Installation du boîtier

Insérez le boîtier dans l'ouverture du mur et utilisez un tournevis à tête Philips pour introduire les quatre (4) clips pour cloisons sèches dans les coins. Si vous vous trouvez à proximité de montants muraux, vous pouvez également utiliser des vis pour cloisons sèches pour fixer le boîtier de l'intérieur. Une fois le boîtier installé dans le mur, installez les deux (2) vis latérales pour fixer les côtés de la finition au boîtier.

Montez sur une planche de contreplaqué à l'aide des orifices de montage pré-percés à l'arrière du boîtier. Il est conseillé d'utiliser un niveau pour une bonne installation du boîtier.

Le boîtier est conçu pour être intégré dans un mur à montants de 2 x 4 au minimum, à 16 po de centre à centre. Si les montants du mur affichent une distance de centre à centre supérieure à 16 po, reportez-vous à la section Installation de modernisation. Positionnez le boîtier entre les montants muraux à une profondeur appropriée (voir le guide de profondeur des cloisons sèches sur le boîtier et utilisez quatre (4) vis à cloison sèche pour le fixer aux montants muraux.

Montaje empotrado

Installation de l'anneau de finition

Une fois la cloison sèche installée, utilisez les six (6) ou quatre (4) vis fournies pour fixer l'anneau de finition aux trous correspondants dans le cadre du boîtier.

⚠ MISE EN GARDE : NE PAS trop serrer les vis.

Alimentation électrique de l'installation

Installer un boîtier électrique en métal simple. Connecter le réceptacle à alimentation 120 V, 15 A, au câble d'alimentation en respectant les méthodes de câblage approuvées par les codes locaux.

REMARQUE: Legrand offre des ensembles de prises non protégés contre la surtension (P/N F7526) et protégés contre la surtension (364569-02-V1). N'installez que des plaques murales de taille standard, car les plaques surdimensionnées ne conviennent pas.

Equipment Mounting Inside Enclosure • Montage de l'équipement à l'intérieur du boîtier • Montaje del equipo dentro del gabinete

Support de montage surélevé de 5 PO [OPTIONNEL]

Le support de montage est un composant amovible qui permet d'organiser les dispositifs avant ou après l'installation. Le support est muni de quatre (4) trous de fixation permettant de le fixer directement à la paroi arrière du boîtier verticalement ou horizontalement, le cas échéant.

Soporte de montaje elevado de 5 pulg. [OPCIONAL]

Languettes de fixation intégrées

La paroi arrière est dotée de languettes de fixation assorties permettant de fixer des équipements de grande taille directement au boîtier. Les languettes de fixation possèdent un couvercle de protection qui peut être retiré à l'aide d'un tournevis ; il suffit de pousser le couvercle dans l'ouverture pour obtenir une fente qui accueillera aisément les sangles à boucles et crochets.

Lengüetas de amarre integradas

Installer le couvercle

Pour fixer le couvercle, positionnez les câbles sortant du boîtier vers l'ouverture de passage et faites glisser les languettes inférieures dans les rainures de réception de l'anneau de finition. Poussez les côtés du couvercle dans les rainures latérales de verrouillage afin d'obtenir une finition affleurante. Le modèle de 17 po est équipé de deux couvercles pour faciliter l'accès au contenu, et ce, même lorsque le boîtier est partiellement obstrué.

Instalar la cubierta

Legrand AV Inc et ses sociétés affiliées et ses filiales (collectivement dénommées « Legrand »), se sont efforcées de rendre ce manuel précis et complet. Cependant, Legrand ne garantit pas que les informations qu'il contient couvrent tous les détails et toutes les conditions ou variations. Il ne pare pas non plus à toute éventualité relative à l'installation ou à l'utilisation de ce produit. Les informations contenues dans ce document peuvent faire l'objet de modifications sans avertissement ou obligation préalable quelconque. Legrand ne donne aucune garantie explicite ou implicite quant aux informations contenues dans le manuel. Legrand n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.

©2021 Legrand AV Inc. Tous droits réservés. SANUS est une marque de Legrand. Tous les autres noms de marques ou autres marques sont utilisés aux fins d'identification et sont des marques appartenant à leurs propriétaires respectifs.
