SHWC - Régulateur électrique myGEKOgear - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de tension pour voiture
Marque	myGEKOgear
Modèle	SHWC
Catégorie	Régulateur électrique
Alimentation	Batterie 12 V / 24 V
Tension de fonctionnement	12 V ou 24 V (selon véhicule)
Fonctions principales	Surveillance de tension, réglage de seuil de coupure, minuterie de coupure
Indicateurs LED	Rouge (alimentation), Bleu (tension actuelle)
Affichage	LCD pour tension et réglages
Méthode de montage	Câblage direct sur la boîte à fusibles
Câbles	BAT+ (rouge), ACC (jaune), GND (noir)
Réglage de coupure de tension	Réglable par bouton, par paliers de 0,2 V (ex. 11,6 V)
Réglage de temps de coupure	Réglable par bouton, avec option HHH (pas de minuterie)
Protection	Protection contre la décharge profonde de la batterie
Précision	Environ ± 3 % selon l'environnement
Sécurité	Utiliser avec des outils isolés pour éviter les chocs électriques
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Réparabilité	Non réparable par l'utilisateur ; contacter un revendeur

FOIRE AUX QUESTIONS - SHWC myGEKOgear

Comment brancher le régulateur SHWC sur ma voiture ?

Connectez le fil rouge (BAT+) à la borne 12 V permanente de la boîte à fusibles, le fil jaune (ACC) à une alimentation commutée (contact), et le fil noir (GND) à la masse. Assurez-vous d'utiliser des outils isolés et de couper le contact avant l'installation.

Comment régler la tension de coupure ?

Appuyez longuement (3 s) sur le bouton de réglage de la tension. Le chiffre clignote sur l'écran LCD. Appuyez ensuite brièvement pour ajuster la tension souhaitée. Attendez 8 secondes sans appuyer pour valider. Choisissez un seuil adapté à votre véhicule (ex. 11,6 V).

Comment régler le temps de coupure ?

Appuyez longuement (3 s) sur le bouton de réglage de l'heure. Le chiffre clignote. Appuyez brièvement pour régler le temps (ex. 6 minutes). L'option 'HHH' désactive la minuterie. Validez en attendant 8 secondes sans toucher au bouton.

Que signifie HHH dans le réglage du temps ?

HHH est un paramètre qui désactive la minuterie : la coupure ne se fera pas en fonction du temps, mais seulement si la tension descend sous le seuil réglé. L'alimentation reste active tant que la tension est suffisante.

Que faire si le voyant ne s'allume pas ?

Vérifiez que les connexions BAT+ et GND sont correctes et que la batterie du véhicule est en bon état. Le voyant rouge clignote normalement lorsque l'appareil est sous tension. Si rien ne s'allume, vérifiez les fusibles ou contactez un professionnel.

Ce régulateur est-il compatible avec une batterie 24 V ?

Oui, le SHWC fonctionne sur des systèmes 12 V ou 24 V. Assurez-vous que la tension de votre batterie est dans cette plage. Les réglages de coupure doivent être adaptés (ex. 12 V pour un système 24 V, valeur à confirmer par le constructeur).

Quelle est la fonction du bouton de réglage de tension ?

Le bouton de réglage de tension permet de définir le seuil en dessous duquel l'alimentation est coupée. Par défaut, il affiche la tension actuelle. Une pression longue (3 s) passe en mode réglage, puis des pressions courtes modifient la valeur par paliers de 0,2 V.

Comment savoir si la batterie est protégée ?

Lorsque la tension de la batterie descend en dessous du seuil réglé, le régulateur coupe l'alimentation automatiquement. Le voyant rouge s'éteint et les appareils connectés sont hors tension. Cela évite une décharge profonde.

Puis-je installer ce produit moi-même ?

Oui, si vous avez des connaissances de base en électricité automobile. Cependant, risque de choc électrique : utilisez des outils isolés et travaillez à coupe-circuit. Si vous doutez, faites appel à un installateur professionnel.

Que faire si la tension affichée est incorrecte ?

Le régulateur peut avoir une erreur de ±3 % due à l'environnement. Vérifiez la tension de la batterie avec un multimètre. Si l'écart est important, réinitialisez l'appareil en débranchant puis rebranchant l'alimentation. Si le problème persiste, contactez le support.

MODE D'EMPLOI SHWC myGEKOgear

merci d'avoir acheté nos produits. Pour une utilisation sûre et correcte de ce kit Smart Hardware, veuillez lire attentivement ce manuel.

Méthode de montage: Avant de cibler dans la voiture, assurez-vous que ce produit et la caméra de tableau de bord fonctionnent correctement avant l'installation. Après l'installation, assurez-vous que tous les produits embarqués, les composants électroniques et les conditions de fonctionnement du véhicule fonctionnent correctement.

Si vous vous sentez anormal ou inconfortable, arrêtez immédiatement d'utiliser ce produit et installez-le auprès de votre revendeur ou de notre centre d'assistance.

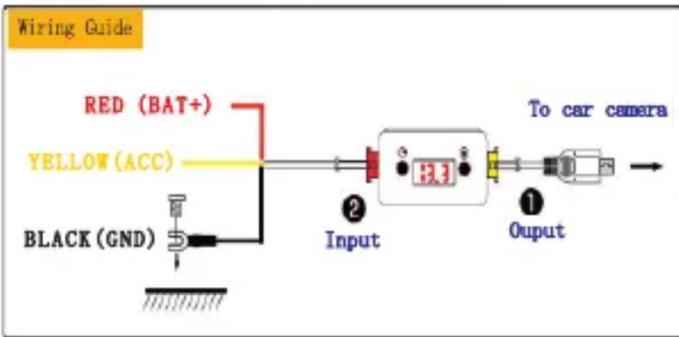

Câblage direct à la voiture:

Boîte à fusibles BAT + [* 1] - Rouge

ACC [° 1] - Jaune

GND ( ^4 1) - Noir

REMARQUE: Il existe un risque de choc électrique, assurez-vous d'utiliser un environnement isolé et des outils isolés.

Si vous connectez correctement les BAT + et GND, le voyant du produit clignote en rouge, le programme d'exécution automatique a réussi, suivi du câblage ACC, le voyant bleu affiche la tension actuelle.

Appuyez longuement sur la touche de réglage de la tension, réglez l'heure de coupure. - Afichage de la tension dans l'ordre, vient d'abord la tension actuelle, puis suivie d'une tension de réglage de coupure

※ Lorsque ACC est désactivé, si la tension actuelle continue de baisser en dessous du réglage de tension dans les 6 minutes, l'alimentation sera coupée. Il s'agit d'empêcher l'utilisation de vitres électriques, de hayons et de la porte coulissante électrique lorsque la voiture n'est pas en marche, la tension de la batterie est abaissée et la basse tension entre en mode de protection à l'avance pour protéger la batterie de la vidange.

Tbouton de réglage de l'heure

Bouton de réglage de l'heure

RÉGLAGE DE L'HEURE HORS:

L'alimentation est interrompue lorsque le temps réglé s'est écoulé depuis la désactivation de l'ACC (au début du stationnement).

① Appuyez sur le bouton de réglage de l'heure d'arrêt et maintenez-le enfoncé pendant 3 secondes et le chiffre sur l'écran LCD clignotera.
②Lorsque le nombre clignote, appuyez sur le bouton de réglage de l'heure à chaque fois pour régler l'heure.
③Lorsque vous avez réglé l'heure sur l'écran LCD (attendez 8 secondes sans appuyer sur aucun bouton), votre réglage sera terminé.
※ HHH est un paramètre qui n'utilise pas de minuterte. En conséquence, le pouvoir circule déjà. Si la tension de la batterie chute même dans le délai d'arrêt, le réglage de la tension de coupure à la priorité et s'arrête.
※ La tension et l'heure de réglage peuvent avoir une erreur d'environ ± 3% selon l'environnement d'utilisation.

Bouton de réglage de la tension

RÉGLAGE DE COUPURE DE TENSION:

RÉGLAGE DE COUPURE DE TENSION: Lorsque la décharge de la batterie et la tension tombent en dessous du réglage de coupure, l'alimentation électrique est arrêtée.

①Appuyez sur le bouton de réglage de la tension et maintenez-le enfoncé pendant 3 secondes et le chiffre sur l'écran LCD clignotera.
②Lorsque le chiffre clignote, appuyez sur le bouton de réglage de la tension pour régler l'heure.
③Lorsque la tension souhaitée s'affiche sur l'écran LCD (attendez 8 secondes sans appuyer sur le bouton), votre réglage est terminé.

Noté choisir le réglage adapté à votre véhicule.

définir la tension de coupure, appuyez longuement sur la touche de réglage du temps,
