MODE D'EMPLOI PBK Martin Logan

Le Perfect Bass Kit™ (PBK) et toutes les technologies et tous les designs exclusifs et brevetés connexes sont des marques de commerce enregistrées de Paradigm Electronics Inc. et sont utilisées sous licence par MartinLogan, Ltd. Droits d'auteur ◎ Paradigm Electronics Inc. Tous droits réservés. L'information aux présentes ne peut pas être reproduite en tout ou en partie sans l'autorisation écrite expresse de Paradigm Electronics Inc. et nous nous réservons le droit de modifier les spécifications ou les caractéristiques sans préavis lorsque des améliorations au design sont incluses.

Montage, installation et configuration pour l'ensemble de sous-graves parfait

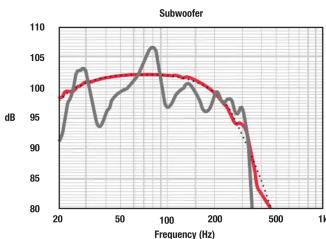

Sample PBK Analysis/Correction / Échantillon d'analyse/correction du PBK :

Measured / Mesuré
Calculated / Calculated
• • • • Target Response / Réponse cible

La trousse PBK comprend

• Microphone et pince du microphone
- Support télescopique et base - Deux câbles USB : Un pour le microphone, un pour le caisson de sous-graves

Le Perfect Bass Kit (PBK) doit être utilisé avec les caissons de sous-graves MartinLogan avec un port USB pour corriger les effets des limites de la pièce sur la qualité sonore. Le PBK utilise un traitement exclusif pour calculer la réponse de fréquence dans la pièce du caisson de sous-graves, puis il calcule une réponse de fréquence cible pour que le caisson de sous-graves génère un son optimal dans la pièce.

Avant de commencer la procédure, veuillez noter ce qui suit :

• Les exigences de système sont Windows XP, ou Windows 7, Vista et deux ports USB. Si vous utilisez un système d'exploitation plus récent, voir la remarque au sujet de la mise à jour des fichiers du PBK, dessous.
• Si vous utilisez un ordinateur portatif, vérifiez les paramètres d'alimentation et la jauge de la pile avant de commencer, afin de vous assurer que la procédure ne sera pas interrompue. Bien que les systèmes varient, en général, si le processeur/récepteur de votre cinéma-maison possède également un système de correction de la pièce, le PBK doit être réglé et mis en

LA PROCÉDURE

Installation du logiciel

IMPORTANT! Le logiciel PBK et le fichier d'étalonnage unique nécessaires pour utiliser le microphone doivent être téléchargés pour lancer le PBK.

1. Aller sur http://www.martinlogan.com/PBK/software

2. Entrez le numéro de série situé sur le microphone (numéro à six chiffres commençant par 5).

3. Cliquez à droite sur le fichier .zip téléchargé et effectuez l'extraction sur le bureau.
4. Ouvrez le fichier extrait et double-cliquez sur « ml-pbk-v2.01.exe » (le numéro de version peut être différent). Les instructions d'installation du logiciel apparaîtront à l'écran.
5. Une fois que l'installation est terminée, supprimez le fichier téléchargé et le dossier extrait.
6. Allez au menu Start (Démarrage) et lancez le PBK.

Positionnement du microphone

IMPORTANT! Pendant le processus de mesure, le microphone doit être orienté vers le plafond et placé à la hauteur de vos oreilles lorsque vous êtes assis.

1. Placez le microphone sur la première position ou près de celle-ci (Voir le diagramme sur la page précédente). Enlevez les coussins du siège, le cas échéant, pour atteindre la hauteur nécessaire. Pour régler la hauteur du support télesscopie, desserrez d'abord la pince noire située au milieu du support en tournant dans le sens antithoraire; resserrer une fois la hauteur souhaite atteinte. Habituellement, cinq positions sont mesurées (voir le diagramme sur la page précédente) mais on peut augmenter ce nombre à dix positions : la première position doit être à la position assise centrale ou juste en face de celle-ci. Les positions 2 et 3 doivent être symétriques à gauche et à droite de la ligne centrale. La même procédure s'applique aux positions restantes.

IMPORTANT : Même si la pièce possède moins de cinq positions assises, pour obtenir un son optimal, les mesures du son doivent être prises à cinq positions d'écoute différentes; une distance d'au moins deux pieds (60 cm) doit être conservée entre chaque position.

Étapes pour monter la base et le microphone

1. Vissez le support télescopique dans la base et serrez fermement;
2. Placez la pince en position verticale et vissez-la sur le support, puis serrez;
3. Branchez le câble de microphone USB dans le microphone;
4. Glissez le microphone dans la pince et orientez le microphone vers le haut (Voir la section « Positionnement du microphone » ci-dessous pour obtenir de plus amples renseignements.)

Le PBK peut être utilisé avec multiple caissons de sous-graves MartinLogan. La réponse de fréquence de chaque microphone PBK est mesurée de façon précise et les données sont utilisées pour créer le fichier d'étalonnage du micro-phone compris sur le disque du logiciel PBK. Le microphone peut UNIQUEMENT être utilisé avec le fichier d'étalonnage particulier correspondant.

marche avant de régler le système « EQ », particulièrement si plus d'un caisson de sous-graves PBK seront utilisés.

IMPORTANT! Ne pas rester près du microphone et ne pas faire trop de bruit lorsque des tonalités de balayage (sweep tones) sont lues (il est recommandé de garder les membres de la famille plus jeunes ou plus bavards, et même les animaux, hors de portée d'écoute à ce moment). Le programme rejette les bruits de fond continus, tels que les ventilateurs, mais il affichera un message d'erreur demandant une nouvelle mesure si un bruit soudain survient.

Mesure

1. À l'aide des deux ports USB, branchez le microphone et le caisson de sous-graves dans votre ordinateur. La première fois que vous lancez PBK sur votre ordinateur, vous devez attendre que Windows installe les pilotes pour le microphone et le caisson de sous-graves, et qu'il indique « nouveau matériel prêt à utiliser » (new hardware is ready to use).
2. Régler le microphone à la première position:
3. Avant de commencer à mesure, régler le contrôleur de gain du caisson de sous-graves à sa position de détente centrale, régler la fréquence de coupure à contournement et régler la commande de phase à '0'. Après avoir lancé le PBK, ces commandes peuvent être réglées le cas échéant pendant l'achèvement de la configuration du système. Consulter le guide de l'utilisateur fourni avec le système pour obtenir plus de détails.
4. Lancez le Perfect Bass Kit en le choisissant dans le menu Démarrer. Le programme vous guidera à travers les étapes, et à la fin, il chargera automatique les données de correction dans votre caisson de sous-graves. L'ensemble du processus de mesure dure environ cinq minutes; (Voir le graphique de l'échantillon de réponse sur la page précédente)
5. Une fois le programme PBK terminé, vous pouvez débrancher le microphone et le caisson de sous-graves de votre ordinateur;
6. Si la position du caisson de sous-graves ou les positions d'écoute changent ultérieurement, vous devrez mesurer à nouveau.
