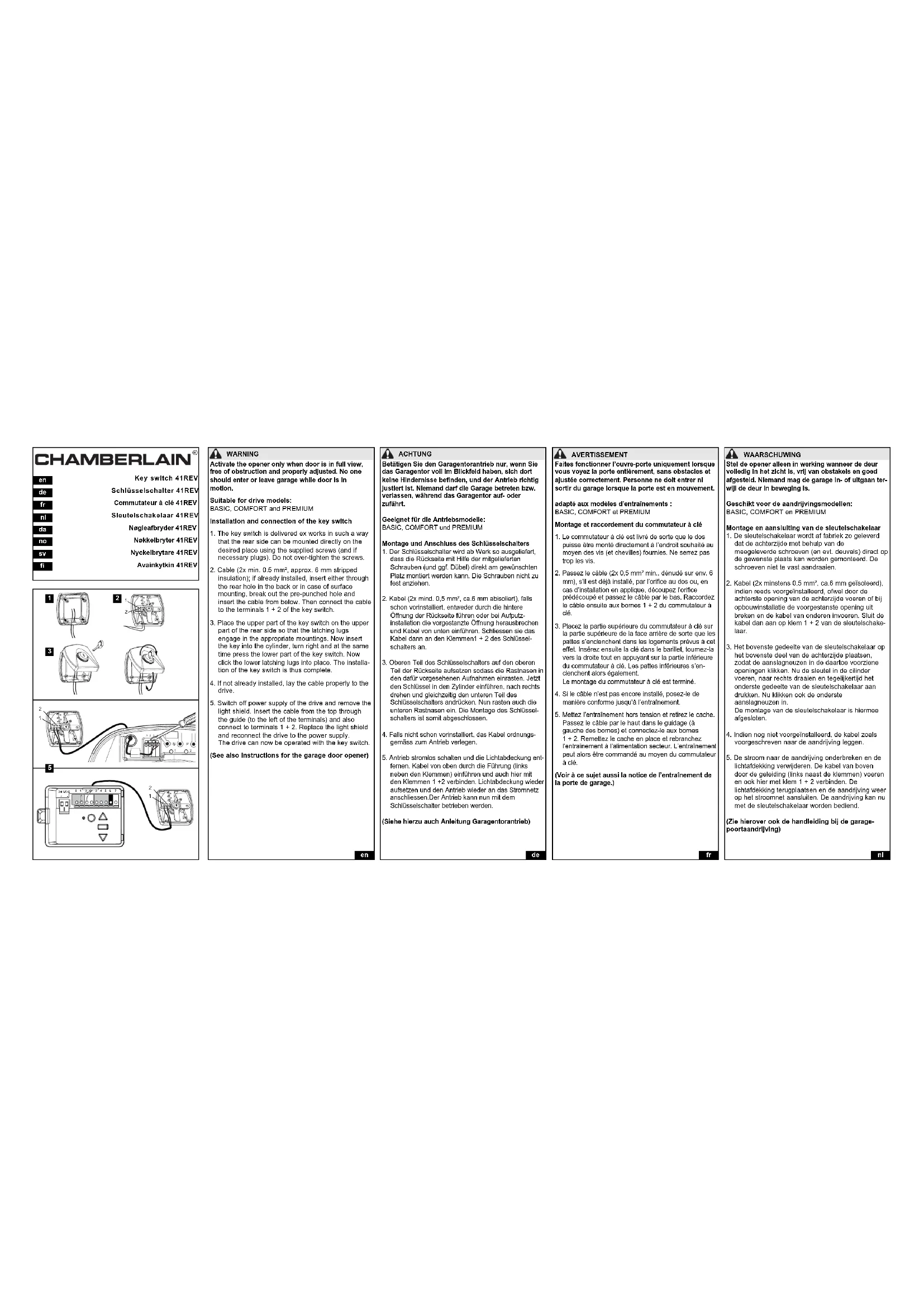

MODE D'EMPLOI 41REV CHAMBERLAIN
Faites fonctionner l’ouvre-porte uniquement lorsque vous voyez la porte entièrement, sans obstacles et ajustée correctement. Personne ne doit entrer ni sortir du garage lorsque la porte est en mouvement. adapté aux modèles d’entraînements : BASIC, COMFORT et PREMIUM Montage et raccordement du commutateur à clé
1. Le commutateur à clé est livré de sorte que le dos
puisse être monté directement à l’endroit souhaité au moyen des vis (et chevilles) fournies. Ne serrez pas trop les vis.
2. Passez le câble (2x 0,5 mm² min., dénudé sur env. 6
mm), s’il est déjà installé, par l’orifice au dos ou, en cas d’installation en applique, découpez l’orifice prédécoupé et passez le câble par le bas. Raccordez le câble ensuite aux bornes 1 + 2 du commutateur à clé.
3. Placez la partie supérieure du commutateur à clé sur
la partie supérieure de la face arrière de sorte que les pattes s’enclenchent dans les logements prévus à cet effet. Insérez ensuite la clé dans le barillet, tournez-la vers la droite tout en appuyant sur la partie inférieure du commutateur à clé. Les pattes inférieures s’en- clenchent alors également. Le montage du commutateur à clé est terminé.
4. Si le câble n’est pas encore installé, posez-le de
manière conforme jusqu’à l’entraînement.
5. Mettez l’entraînement hors tension et retirez le cache.
Passez le câble par le haut dans le guidage (à gauche des bornes) et connectez-le aux bornes 1 + 2. Remettez le cache en place et rebranchez l’entraînement à l’alimentation secteur. L’entraînement peut alors être commandé au moyen du commutateur à clé. (Voir à ce sujet aussi la notice de l’entraînement de la porte de garage.)
