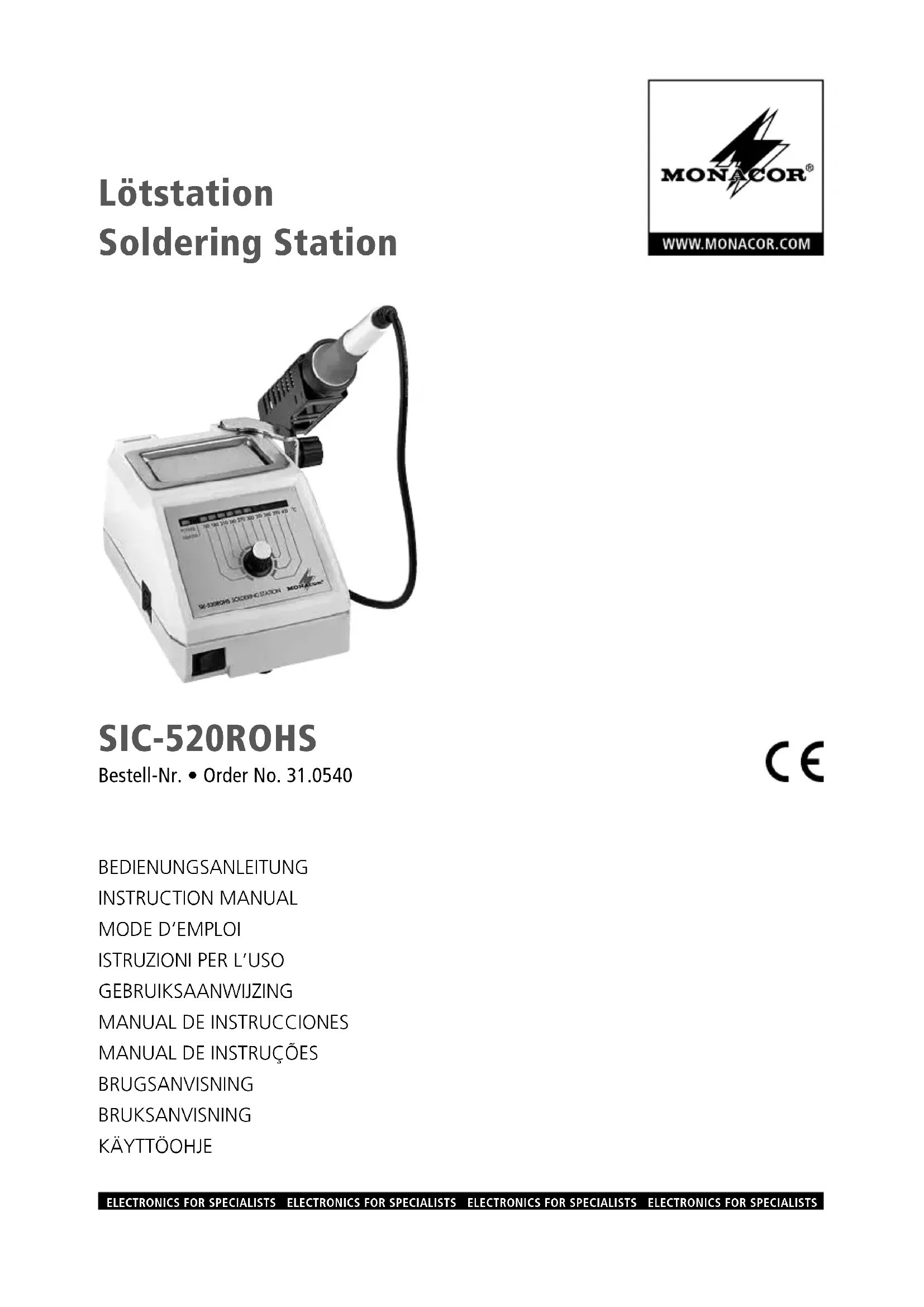

SIC520ROHS - Machine de soudure Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de soudage
Marque	Monacor
Modèle	SIC520ROHS
Puissance de chauffage	48 W
Plage de température	150 - 420 °C
Réglage de température	Électronique par potentiomètre rotatif
Affichage de température	Témoins lumineux (150-420°C)
Témoin de chauffage	HEATER LED
Témoin de fonctionnement	POWER LED
Dimensions (L × H × P)	120 × 95 × 180 mm
Poids	1,9 kg
Alimentation	230 V / 50 Hz
Type de fiche secteur	Fiche secteur standard (prise)
Branchement du fer	Prise DIN 5 pôles
Support de fer	Support inclus avec fente de positionnement
Température ambiante admissible	0 - 40 °C
Nettoyage du boîtier	Chiffon légèrement humide, détergent liquide doux
Fer de rechange	SIA-548ROHS
Pannes de rechange	SIT-501ROHS, SIT-503ROHS, SIT-504ROHS, SIT-505ROHS
Utilisation prévue	Soudage électronique en intérieur
Garantie	Garantie caduque en cas de mauvaise utilisation ou réparation non autorisée

FOIRE AUX QUESTIONS - SIC520ROHS Monacor

Quelle est la plage de température de la station Monacor SIC520ROHS ?

La station permet de régler la température entre 150°C et 420°C via le potentiomètre rotatif.

Comment remplacer la panne du fer à souder ?

Éteignez et débranchez la station, laissez refroidir. Dévissez l'embout, nettoyez le tube, remplacez la panne (série SIT-5.. ROHS) et revissez l'embout sans trop serrer.

Quelles sont les précautions de sécurité essentielles ?

Ne touchez pas l'intérieur de l'appareil sous tension, utilisez uniquement en intérieur, posez le fer chaud sur son support, ne refroidissez pas avec de l'eau, et débranchez en cas de dommage.

Puis-je utiliser la station sans panne ?

Non, n'utilisez jamais la station sans panne pour éviter une surchauffe et des dommages.

Comment nettoyer la station de soudure ?

Éteignez et débranchez la station. Nettoyez le boîtier et la poignée avec un chiffon légèrement humide et un produit de nettoyage liquide doux. Évitez les produits chimiques agressifs et l'humidité.

Quels sont les accessoires de rechange compatibles ?

Le fer de rechange est le SIA-548ROHS. Les pannes de rechange sont les modèles SIT-501ROHS, SIT-503ROHS, SIT-504ROHS et SIT-505ROHS.

Quelle est la puissance de la station ?

La puissance de chauffage est de 48 W.

Quelles sont les dimensions et le poids de l'appareil ?

Les dimensions sont 120 x 95 x 180 mm (L x H x P, sans le support du fer) et le poids est de 1,9 kg.

Comment savoir quand la température souhaitée est atteinte ?

Le témoin HEATER s'éteint lorsque la température réglée est atteinte. Le témoin de température (3) indique la plage active.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil. Faites appel à un technicien spécialisé pour toute réparation. Ne jamais ouvrir l'appareil soi-même.

MODE D'EMPLOI SIC520ROHS Monacor

Cette notice s'adresse aux utilisateurs avec des connaissances techniques de base en soudage. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

1 Éléments et branchements

1 Support du fer à souder 2 Fente de positionnement du support du fer à souder 3 Témoins de température 150-420°C 4 Témoin de chauffage HEATER 5 Témoin de fonctionnement POWER 6 Prise DIN 5 pôles pour brancher le fer à souder 7 Interrupteur à bascule Marche / Arrêt 8 Potentiomètre rotatif, réglage de la température de soudure 9 Fiche DIN courbée 5 pôles du fer à souder 10 Embout du fer à souder 11 Panne

2 Conseils d'utilisation et de sécurité

Cet appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole CE

Avertissement

Cet appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pourriez subir une décharge électrique.

• L'appareil n'est donc que pour une utilisation en intérieur. Protegez-le des éclaboussures, de tout type de projections d'eau, de l'humidité et de la chaleur (température ambiante admissible 0 - 40°C ).
• En effet, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.
• Tenez-le hors de la portée des enfants.
• Pour éviter tout incendie ou dégât par un fer à souder chaud, posez-le uniquement sur son support ou sur une surface ignifugée.
• Ne saisissez le fer à souder chaud que par sa poi gnée. En manipulant la partie métallique du fer, vous risquez de vous brûler. Une fois vos travaux terminés, laissez refroidir le fer à l'air libre; en aucun cas, n'utilisez pas de l'eau pour le refroidir.
• Débranche immédiatement la fiche du secteur lorsque :
• des dommages visibles apparaissant sur l'appareil ou sur le cordon secteur,
• après une chute ou un cas similaire, vous avez un doute sur l'état de l'appareil,
• des dysfonctionnements apparaisent.

Faites toujours appel à un technicien spécialisé pour effectuer les réparations.

• Tout cordon secteur endommagé doit être remplacé impérativement par un technician spécialisé.
• Ne débranchez jamais l'appareil en tirant sur le cordon secteur, tenez-le toujours par la fiche.
• Pour nettoyer le boîtier, n'utilisez pas de détergents forts ou de produits chimiques. En aucun cas, vous ne devez plonger l'appareil dans un liquide ou y faire entrer du liquide.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été créé, s'il n'est pas correctement branché, utilisé ou n'est pas réparé par une personne habilitée. De même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Utilisation

ATTENTION! Pour éviter tout dégât dû à une surchauffe, n'utilise jamais la station sans une panne.

1) Reliez le fer à souder à la station. Pour ce faire, mettez la fiche (9) du fer à souder dans la prise (6). 2) Mettez le support (1) dans la fente de positionnement (2) du fer à souder.

3) Reliez la station au secteur 230 V/ 50 Hz. 4) Appuyez sur l'interrupteur (7) pour l'allumer, les diodes POWER (5) et HEATER (4) s'allument. 5) Reglez la température voulue (150 - 420 °C) avec le potentiamètre (8). La température de chauffage / de la panne est affichée sur le témoin de température (3). La diode HEATER s'allume pendant que le fer chauffe et s'éteint lorsque la température voulue est atteinte. 6) Enfoncez l'interrupteur pour éteindre la station.

4 Remplacement de la panne

1) Avant de procéder au remplacement de la panne, éteignez la station avec l'interrupteur (7) et débranchez-la. Laissez refroidir l'embout (10) et la panne (11) jusqu'à la température ambiante. 2) Dévissez l'embout du fer avec les doigts. 3) Nettoyez le tube du fer de tout reste d'oxydation. Veillez à protéger vos yeux lorsque vous soufflez sur les particules restantes. 4) Remplacez la panne (par exemple, série MONACOR SIT-5.. ROHS), revissez l'embout avec les doigts. Afin de ne pas endommager l'élément chauffant, ne la serrez pas trop.

5 Conseils pour une bonne utilisation

1. Avant toute utilisation, vérifie que la panne est correctement fixée.
2. Maintenez-la toujours propre et pensez à rajouter de la soudure avant d’éteindre la station.
3. Avant tout travail, nettoyez les composants à souder.
4. Pour protéger la station et la panne, ne la faites pas fonctionner pendant une trop longue période à des températures supérieures à 400°C.

6 Nettoyage de la station de soudure

Avant de procéder à son nettoyage, éteignez-la et débranchez-la! Nettoyez le boîtier et la poignée avec un chiffon légèrement humide et un produit de nettoyage liquide. En aucun cas, n'utilisez de produits chimiques ou de détergents aggressifs. Évitez que du liquide n'entre dans la station!

7 Caractéristiques techniques

Puissance de chauffage : 48W

Réglage électronique

de la température :...... 150-420°C

Dimensions (L× H× P).. 120× 95× 180mm

(sans le support du fer)

Poids: 1,9 kg

Fer de rechange:..... SIA-548ROHS

Pannes de rechange:... SIT-501ROHS

SIT-503ROHS

SIT-504ROHS

SIT-505ROHS

Tout droit de modification réservé.
