Caractéristiques techniques	Détails
Type de produit	Commutateur Ethernet PoE
Nombre de ports	5 ports Gigabit Ethernet
Ports PoE	4 ports PoE (Power over Ethernet)
Budget PoE	65W maximum
Vitesse de transmission	10/100/1000 Mbps
Normes Ethernet	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at
Dimensions	150 x 100 x 26 mm
Poids	0,5 kg
Alimentation	Adaptateur secteur externe
Utilisation	Idéal pour les réseaux domestiques et les petites entreprises
Maintenance	Pas d'entretien nécessaire, vérification régulière des connexions recommandée
Sécurité	Protection contre les surtensions et les courts-circuits
Garantie	2 ans
Informations générales	Compatible avec tous les appareils Ethernet, facile à installer

FOIRE AUX QUESTIONS - IGS1105P Edimax

Comment réinitialiser le commutateur Edimax IGS1105P aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez le bouton et l'appareil redémarrera avec les paramètres d'usine.

Pourquoi le commutateur ne s'allume-t-il pas ?

Assurez-vous que le commutateur est correctement branché à une source d'alimentation fonctionnelle. Vérifiez également que le câble d'alimentation est en bon état et bien connecté.

Comment connecter des périphériques au commutateur Edimax IGS1105P ?

Utilisez des câbles Ethernet pour connecter vos périphériques aux ports RJ45 du commutateur. Branchez simplement une extrémité du câble dans le port du périphérique et l'autre extrémité dans un port du commutateur.

Le commutateur ne détecte pas certains périphériques, que faire ?

Vérifiez que les câbles Ethernet utilisés sont en bon état et compatibles. Essayez de redémarrer le commutateur et les périphériques connectés. Si le problème persiste, testez les câbles avec d'autres appareils pour confirmer leur fonctionnalité.

Comment gérer les ports PoE sur le Edimax IGS1105P ?

Les ports PoE (Power over Ethernet) du commutateur fournissent de l'alimentation aux périphériques compatibles via le même câble Ethernet. Assurez-vous que vos appareils sont compatibles avec PoE et connectez-les aux ports appropriés.

Le commutateur chauffe-t-il pendant le fonctionnement normal ?

Il est normal que le commutateur chauffe légèrement pendant son fonctionnement. Assurez-vous qu'il est installé dans un endroit bien ventilé et éloigné de sources de chaleur pour éviter une surchauffe excessive.

Comment vérifier la vitesse de connexion des ports ?

Vous pouvez vérifier la vitesse de connexion des ports en regardant les voyants LED à côté de chaque port. Un voyant vert indique une connexion à 1 Gbps, tandis qu'un voyant jaune indique une connexion à 100 Mbps.

Que faire si le commutateur ne fonctionne pas correctement après une mise à jour du firmware ?

Si vous rencontrez des problèmes après une mise à jour du firmware, essayez de réinitialiser le commutateur aux paramètres d'usine. Si le problème persiste, envisagez de re-télécharger et de réinstaller le firmware.

MODE D'EMPLOI IGS1105P Edimax

Guide d'installation rapide

10-2021 / V1.0

Edimax Technology Co., Ltd.

I. Informations sur le produit......1

I-1. Contenu de l'emballage.... 2
I-2. Interface matérielle.... 3
I-3. État des voyants.... 6

II. Installation 8

II-1. Installer le Switch.... 8

II-2. Allumer le switch.... 9

II-2-1. Câbler les entrées électriques ...... 9
II-2-2. Câbler le dispositif d'alarme P-Fail :....10
II-2-3. Entrée Alimentation CC : 10

II-3. Raccorder les dispositifs du réseau ....11

Les modèles IGS-1005, IGS-1105P et IGS-1210P sont sans ventilateur, avec rail DIN, trou de fixation et boîtier métallique pour en faire une solution facile à brancher, flexible, économique et écoénergétique pour les utilisateurs qui cherchent à étendre leurs réseaux et gérer leurs besoins de transfert et de streaming de données à large bande passante.

C'est une solution idéale pour les réseaux industriels comme ceux des secteurs de l'automobile, de l'automatisation dans les usines, du pétrole et du gaz, des exploitations minières, du secteur militaire, des transports, des sous-stations, de l'énergie et pour les interventions en extérieur des chemins de fer, de la voiries, la construction de tunnels, de villes intelligentes et pour la surveillance des villes et de la circulation.

Tous les documents supports sont accessibles grâce au lien ci-dessous ou au code QR :

(Après avoir consulté le site Internet officiel de Edimax, saisissez le numéro de modèle "IGS-1005, IGS-1105P et IGS-1210P" dans la barre de recherche pour trouver votre produit).

Download

I-1. Contenu de l'emballage

IGS-1005, IGS-1105P ou IGS-1210P
Boîtier de raccordement électrique CC

Guide d'installation

I-2. Interface matérielle

IGS-1005 Dimensions : 127,5(H) x 30(L) x 83,6(P) mm

N°	Désignation
1	LED (PWR1, PWR2, P-Fail, Link/ACT 1~5)
2	5 ports LAN
3	Vis de mise à la terre
4	Connecteur Power1/Power2/P-Fail

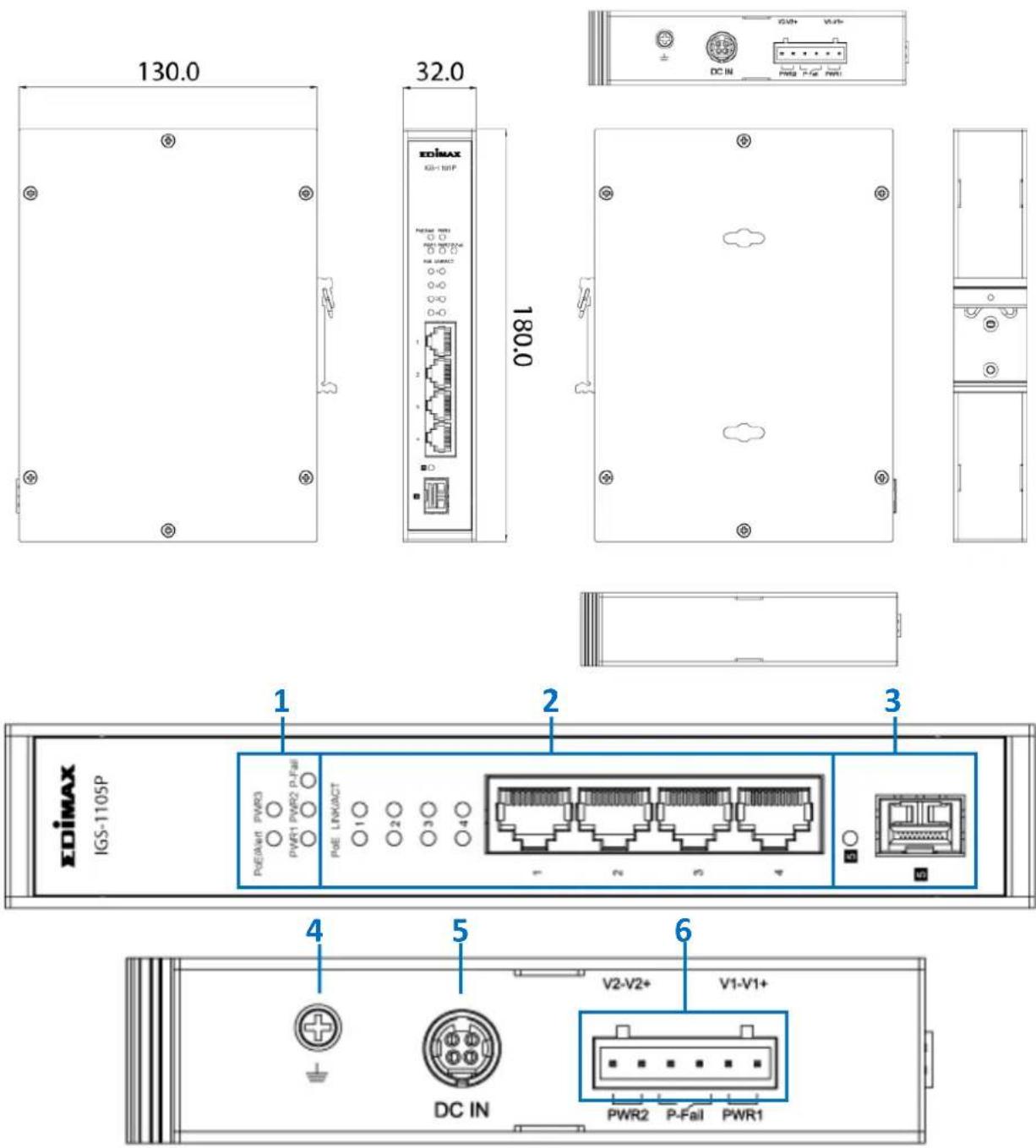

IGS-1105P Dimensions : 180(L) x 130(P) x 32(H) mm

130.0 32.0 EDIMAX IGS-1105P 180.0 EDIMAX IGS-1105P PVEI/WR PWR3 PWR1 PWR2 P-Fail PSE LINKACT 1 2 3 4 V2-V2+ V1-V1+ DC IN PWR2 P-Fail PWR1 1 2 3 4 6

N°	Désignation
1	LED (PoE/Alert, PWR3, PWR1, PWR2, P-Fail)
2	LED (PoE (1~4), LINK/ACT (1~4)), 4 ports LAN
3	LED (Link/ACT (5)), 1 port SFP
4	Vis de mise à la terre
5	Prise d'alimentation CC (48-55V)
6	Connecteur Power1/Power2/P-Fail

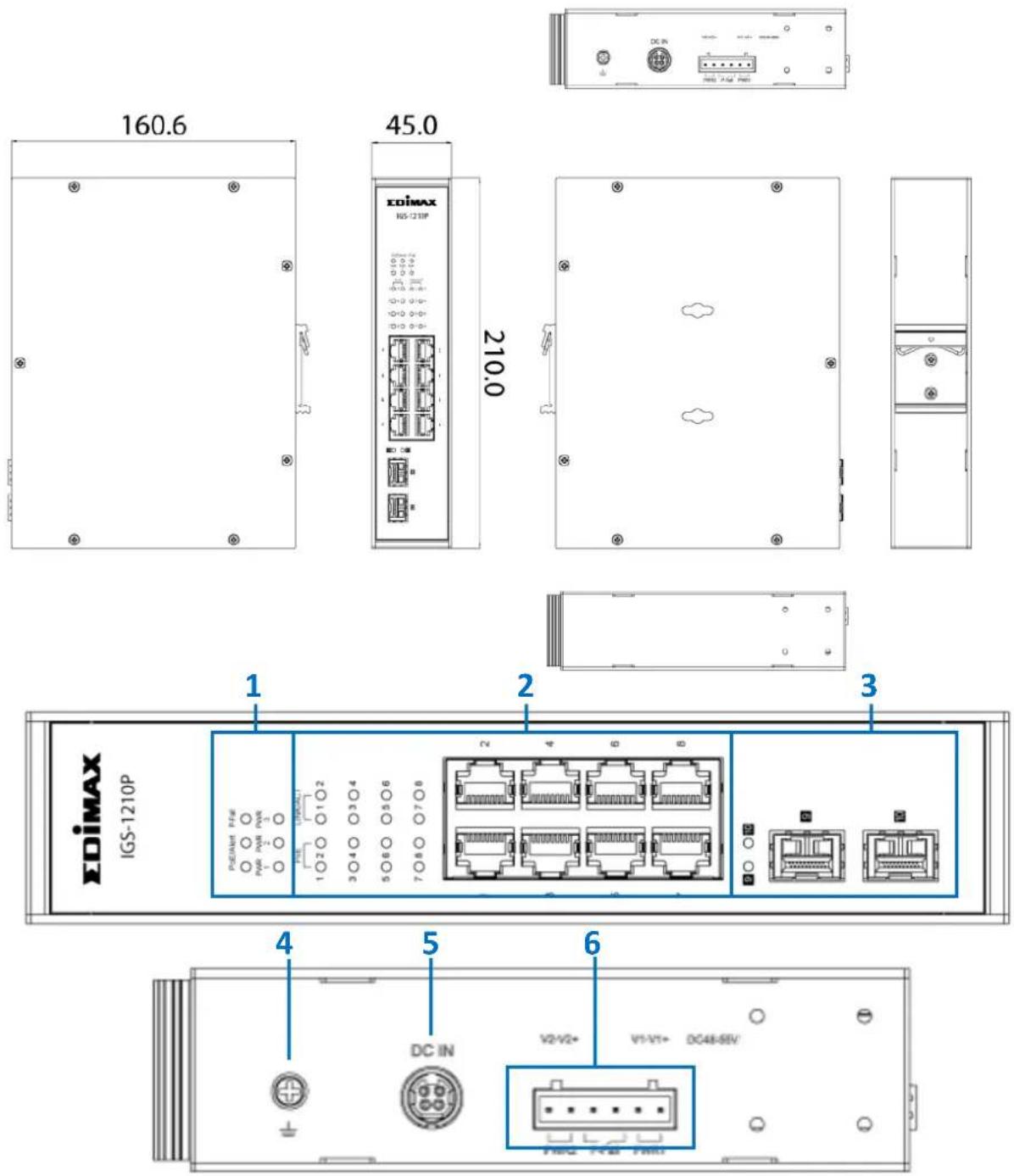

IGS-1210P Dimensions : 210(H) x 160,6(P) x 46(I) mm

160.6 45.0 210.0 1 2 3 EDIMAX IGS-1210P EDIMAX IGS-1210P PDEMAI PGE PGE PAW PWR 1 O2 O1 O2 3 O4 O3 O4 5 O6 O5 O6 7 O8 O7 O8 2 4 6 8 DC IN V2/V2+ V1-V1+ DC48-SRV VHRC TCEB FMR 4 5 6

N°	Désignation
1	LED (PoE/Alert, P-Fail, PWR1, PWR2, PWR3)
2	LED (PoE (1~8), LINK/ACT (1~8)), 8 ports LAN
3	LED (Link/ACT (8~9)), 2 ports SFP
4	Vis de mise à la terre
5	Prise d'alimentation CC (48-55V)
6	Connecteur Power1/Power2/P-Fail

I-3. État des voyants

IGS-1005

LED	Couleur	État	Désignation
P1(PWR1)	Vert	Allumée	Switch alimenté par PWR1
		Éteinte	PWR1 déconnecté ou défaillant
P2(PWR2)	Vert	Allumée	Système alimenté par PWR2
		Éteinte	PWR2 déconnecté ou défaillant
P-Fail	Vert	Allumée	PWR1 ou PWR2 défaillant.
		Éteinte	Switch alimenté par PWR1 et PWR2.
Port 1 à 5(Liaison/Activité)	Ambre	Allumée	Port connecté, liaison à 10/100M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
	Vert	Allumée	Port connecté, liaison à 1000M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
PWR1)	Vert	Allumée	Système alimenté par PWR1
		Éteinte	PWR1 déconnecté ou défaillant
P2 (PWR2)	Vert	Allumée	Switch alimenté par PWR2
		Éteinte	PWR2 déconnecté ou défaillant
P3 (Entrée DC IN)	Vert	Allumée	Switch alimenté par DC IN
		Éteinte	DC IN déconnectée ou défaillante
P-Fail	Vert	Allumée	PWR1 ou PWR2 défaillant.
		Éteinte	Switch alimenté par PWR1 et PWR2.
PoE/Alert	Vert	Allumée	La consommation PoE totale dépasse le budget PoE
		Éteinte	La consommation PoE totale est sous le budget PoE
PoE	Vert	Allumée	Alimentation vers appareils PoE
		Éteinte	Fonction PoE inactive
Liaison/Activité	Ambre	Allumée	Port connecté, liaison à 10/100M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
	Vert	Allumée	Port connecté, liaison à 1000M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison
Port SFP	Vert	Allumée	Port connecté, liaison à 100/1000M
		Clignote	Envoi ou réception de données
		Éteinte	Port déconnecté ou défaut de liaison

II-1. Installer le Switch

Le switch industriel peut être installé au mur ou sur le rail DIN. Respectez les instructions ci-dessous pour l'installer sur le rail DIN.

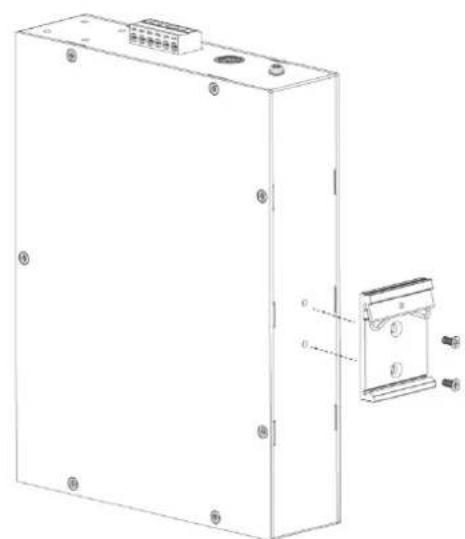

1. Fixez le support du rail DIN sur le switch.

1. Respectez les étapes ci-dessous pour installer le switch sur le rail DIN.

1 2

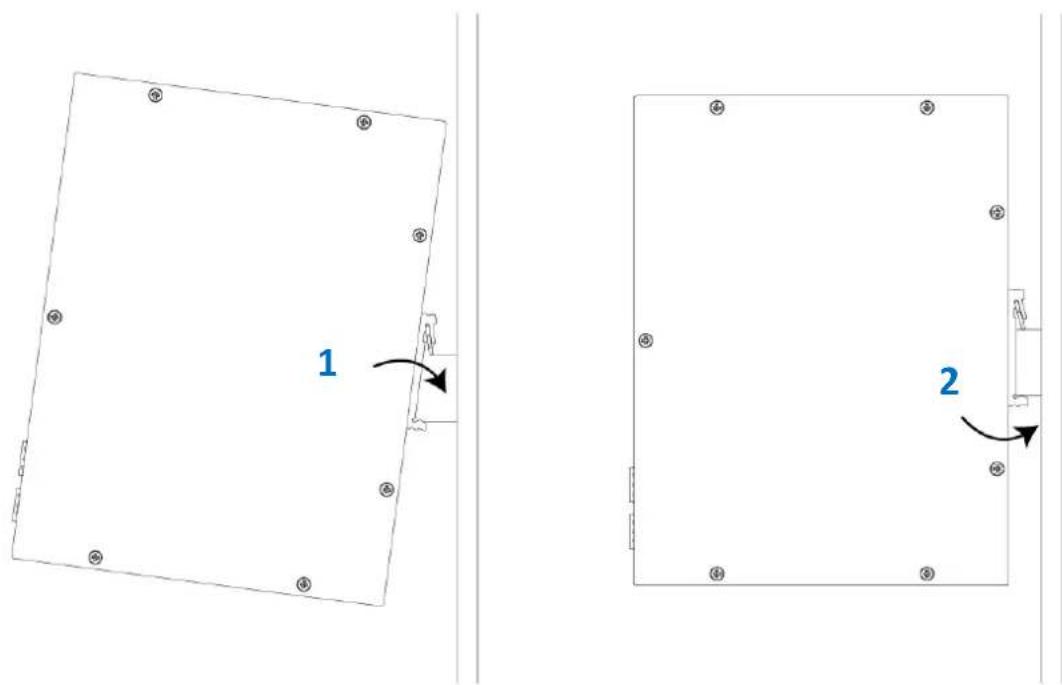

ÉTAPE1. Insérez l'extrémité haute du support du rail DIN dans le rail DIN par le haut.

ÉTAPE2. Poussez légèrement le bas du support du rail DIN dans le rail.

ÉTAPE3. Contrôlez que le support du rail DIN est fermement fixé au rail.

II-2. Allumer le switch

Raccordez le switch à l'alimentation électrique (vendue séparément). Raccordez l'adaptateur électrique à la prise CC ou raccordez la source d'alimentation du rail DIN au boîtier de raccordement électrique. (Adaptateur électrique et alimentation électrique du Rail DIN NON fournies)

II-2-1. Câbler les entrées électriques

Les IGS-1005/IGS-1105P/IGS-1210P prennent en charge la redondance électrique. En cas de panne de l'une ou l'autre des alimentations, le switch continue de fonctionner normalement ce qui permet de garantir une source d'alimentation constante pour le système.

Le relais P-Fail offre une précaution contre les pannes de courant potentielles. (Alimentation électrique Rail DIN NON fournie)

V2-V2+ V1-V1+ PWR2 P-Fail PWR1

1. Insérez les fils CC négatif/positif respectivement dans les bornes PWR1 (V1-, V1+). Serrez les vis pour empêcher les fils de sortir.

2. Redondance électrique : Insérez les fils CC négatif/positif respectivement dans les bornes PWR2 (V2-, V2+). Serrez les vis pour empêcher les fils de sortir.

II-2-2. Câbler le dispositif d'alarme P-Fail :

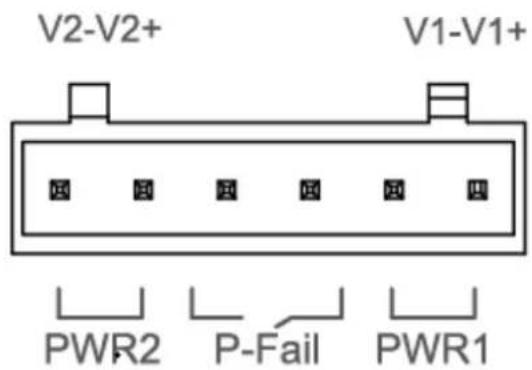

V2-V2+ V1-V1+ PWR2 P-Fail PWR1

Insérez les fils (pas de polarité électrique) dans le bloc "P-Fail" (Relais Alarme Défaut). Serrez les vis pour empêcher les fils de sortir.

Si le "P-Fail" se déclenche, cela indique que l'une des alimentations électriques est débranchée ou défaillante.

II-2-3. Entrée Alimentation CC :

Entrée Alimentation CC : Pour IGS-1105P et IGS-1210P UNIQUEMENT.

Entrée DC IN : 48-55VCC, 2A ou plus

REMARQUE :

● Adaptateur CA/CC NON fourni.
- Le P-Fail ne se déclenche pas si la prise "DC IN" est débranchée ou défaillante.

II-3. Raccorder les dispositifs du réseau

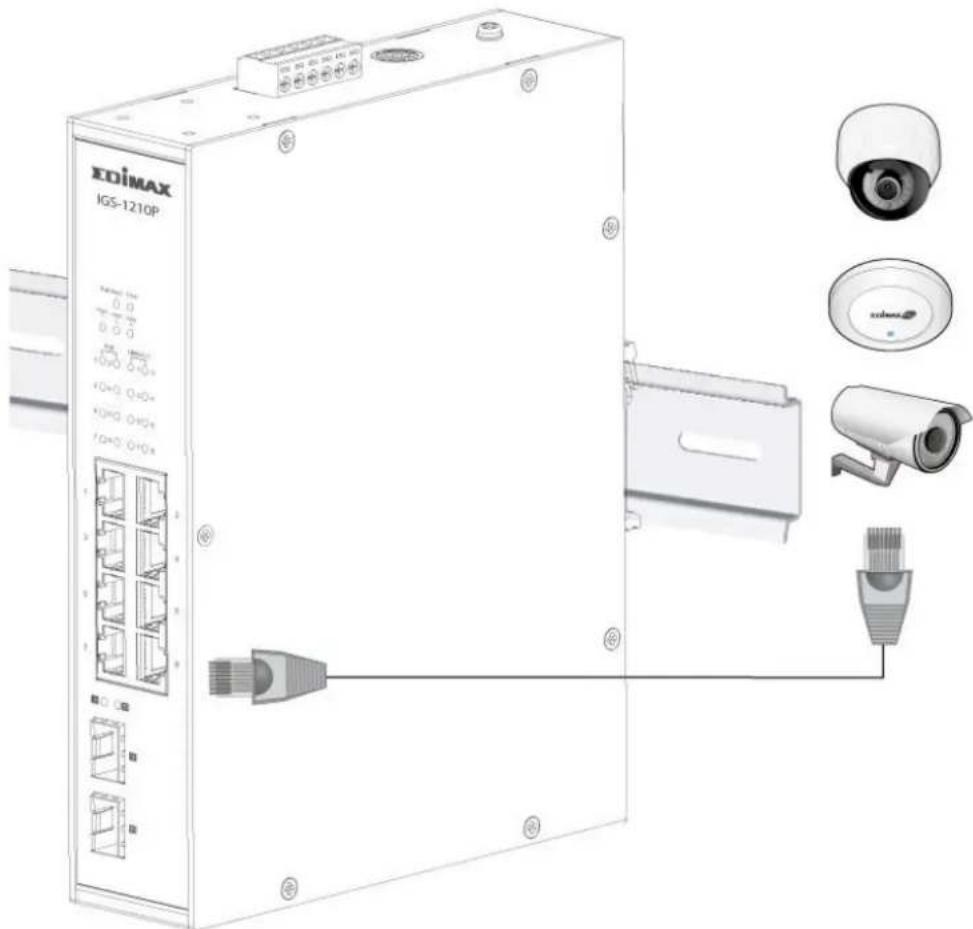

Raccordez le switch aux nœuds d'extrémité à l'aide d'un câble Ethernet Cat5e standard, comme le montre l'illustration ci-dessous et contrôlez les LED pour confirmer que les connexions sont établies. Les procédures d'installation sont maintenant terminées.

XOIMAX IGS-1210P 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

COPYRIGHT

Français: Cet équipement est conforme aux exigences essentielles et autres dispositions de la directive 2014/30/EU.
