TX612 - Caisson de basses MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Marque	MTX Audio
Modèle	TX612
Type de produit	Caisson de basses (subwoofer)
Diamètre du haut-parleur	30 cm (12 pouces)
Puissance RMS	800 Watts
Puissance crête	2400 Watts
Impédance	2 Ω
Sensibilité (2.83V/1m)	91.3 dB
Fréquence de résonance (Fs)	27 Hz
Facteur de qualité total (Qts)	0.39
Volume équivalent (Vas)	42.7 litres
Déplacement linéaire (Xmax)	14 mm
Amplificateur recommandé	RT500.1D (400-800 W RMS)
Types d'enceintes recommandés	Clos, Bass-reflex, Double clos, Double bass-reflex
Dimensions du haut-parleur	Non spécifiées dans la notice

FOIRE AUX QUESTIONS - TX612 MTX Audio

Quelle est la puissance RMS du MTX Audio TX612 ?

La puissance RMS est de 800 Watts, avec une puissance crête de 2400 Watts.

Quelle impédance a le subwoofer TX612 ?

L'impédance nominale est de 2 Ω.

Quel amplificateur est recommandé pour ce subwoofer ?

MTX recommande l'amplificateur RT500.1D avec une puissance de 400 à 800 Watts RMS.

Quels types d'enceinte puis-je utiliser avec le TX612 ?

La notice propose plusieurs configurations : enceinte close (SQ), bass-reflex (SQL), double close, ou double bass-reflex (SPL). Les volumes recommandés sont de 35 L (close) à 96 L (double bass-reflex).

Quelle est la sensibilité du TX612 ?

La sensibilité est de 91.3 dB à 2.83V/1m.

Quelle est la fréquence de résonance (Fs) ?

La fréquence de résonance est de 27 Hz.

Quel est le Xmax (déplacement linéaire) ?

Le Xmax est de 14 mm.

Comment câbler le TX612 ?

La notice ne détaille pas les schémas de câblage, mais pour une impédance de 2 Ω, assurez-vous que l'amplificateur est stable à 2 Ω et utilisez un câblage en parallèle si plusieurs subwoofers.

Quels sont les volumes d'enceinte recommandés ?

Pour une enceinte close : 35 L (simple) ou 56 L (double). Pour bass-reflex : 48 L (simple) ou 96 L (double). Les spécifications détaillées sont dans la notice.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com.

MODE D'EMPLOI TX612 MTX Audio

M5X

AUDIO

mtxAudio.eu

twitter.com/MTXEurope

facebook.com/MTXEurope

TX612

2400W Peak, 800W RMS 30cm (12") 2Ω Subwoofer

Designed by MTX in Phoenix, AZ - USA

TX612 Parameters :

(F) Paramétres, (E) Parameter, (D) Parameter, (I) Parametri, (P) Parametros, (NL) Parameters, (RUS) Празметры, (RO) Parametrii, (FIN) Parametrit, (PL) Parametry

-Fs:27Hz -Mms:279,1grams
- Re:2Ω - Cms:0,120 mm/N
· Z:2Ω · BI:15,15N / A
Qms:6,17 Sd:500,5cm2
- Qes:0,42 - Vd:0,701 liter
- Qts:0,39 - Xmax:14 mm
-Vas:42,7 liters -SPL 2,83V/1m:91,3 dB
- Prms : 800 Watts

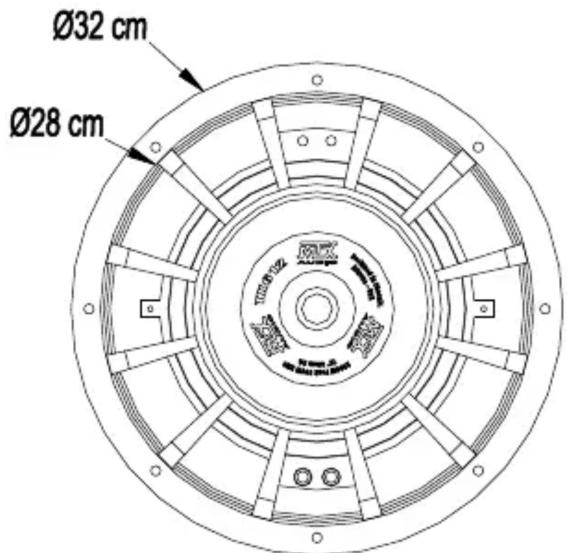

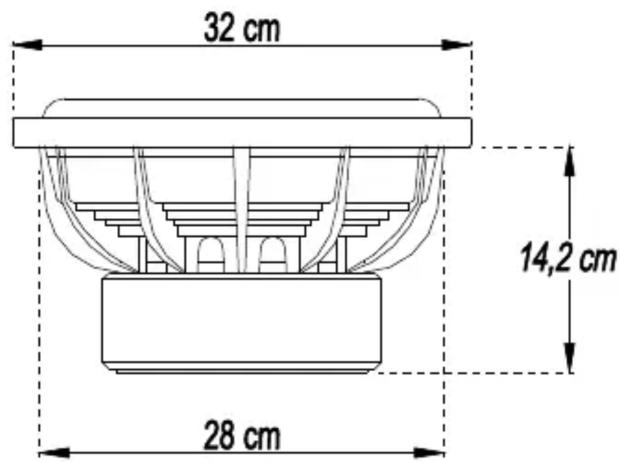

TX612 Dimensions :

(F) Dimensions, (E) Dimensiones, (D) Abmessungen, (I) Dimensioni, (P) Dimensoes, (NL) Afmetingen, (RUS) Pa3mepb,

(RO) Dimensiuni, (FIN) Mitat, (PL) Wymiary

TX612 Recommended amp : RT500.1D

TX612 Recommended amp power : 400- 800W RMS

(F) Puisance ampli recommandee, (E) La Potencia nominal recomendada, (D) Empfohlene Verstärkerleistung,
(I) Potenza consigliata dell'amplificatore, (P) Potência de amplificação recomendada, (NL) Advies versterkervermogen,
(RUS) Pekomehyemam Moohoctb ycnintena, (RO) Puterea recomandata a amplificatorului, (FIN) Suositeltava vahvistinteho,
(PL) Rekomendowana moc wzmacniacza

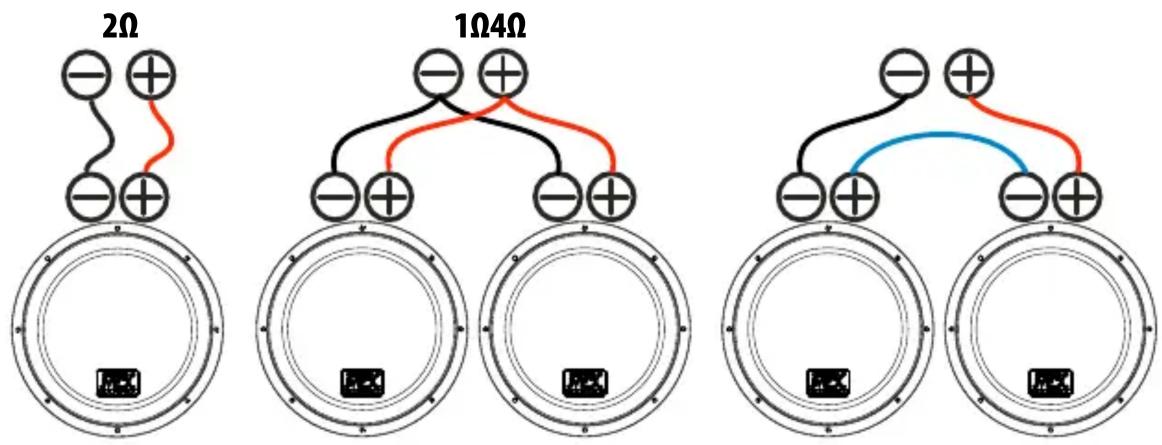

TX612 Wiring configurations :

(F) Exemples de câblage, (E) Configuración del cabledo, (D) Verkabelung, (I) Configurazione di collegamento,
(P) Configuração de cablagem, (NL) Aansluit möglichkheden, (RUS) Cxema noikluuene, (RO) Configuratia firelor,
(FIN) Johdotuksen kokoonpano, (PL) Konfiguracja połaczenia

#1 Sealed Enclosure : SQ, to play clean and deep !

(F) Caisson clos pour qualite sonore et linéarite, (E) Cajon Sellado, (D) Geschlossenes Gehäuse, (I) Cassa a sospensione pneumatica, (P) Caixa fechada, (NL) Gesloten behuizing, (RUS) 3akpbttb kopnyc, (RO) Incinta in compresie, (FIN) Suljettu kotelo, (PL) Obudowa zamknieta

35 liters

Specifications :

Total Volume : 35,0 liters

F-3:50Hz

F10:24Hz

Qtc:0,6

Damping material : 50%

- #2 Vented enclosure : SQL, to play loud !

(F) Caisson bass-reflex pour jouer fort et tenir ses voicins éveillés, (E) Cajón Reflex, (D) Bassreflexgehause, (I) Cassa con accordo reflex, (P) Caixa reflex, (NL) Gepoorte behuizing, (RUS) Φaonnhepertneh knopnc, (RO) Incinta bas reflex, (FIN) Refleksi kotelo, (PL) Obudowa otwarta

48 liters

Specifications :

Total Volume : 48 liters

F-3:35Hz

F-10:28Hz

Fb:38Hz

Ripple:4dB

Vent diameter: 1x Aeroport 10cm

Vent depth : 20cm

Damping material : 3cm on sides

#3 Vented enclosure : SPL, to win competitions !

(F) Caisson bass-reflex pour jouer fort et tenir ses voicins éveillés, (E) Cajón Reflex, (D) Bassreflexgehause, (I) Cassa con accordo reflex, (P) Caixa reflex, (NL) Gepoorte behuizing, (RUS) ΦaonHbεrpHehnyk κορης, (RO) Incinta bas reflex, (FIN) Refleksi kotelo, (PL) Obudowa otwarta

56 liters

Designed for SPL competitions

Specifications :

Total Volume : 56 liters

Fb:50Hz

Ripple:8dB

Slot port surface: 250cm²

Vent depth: 28cm

Damping material : nothing

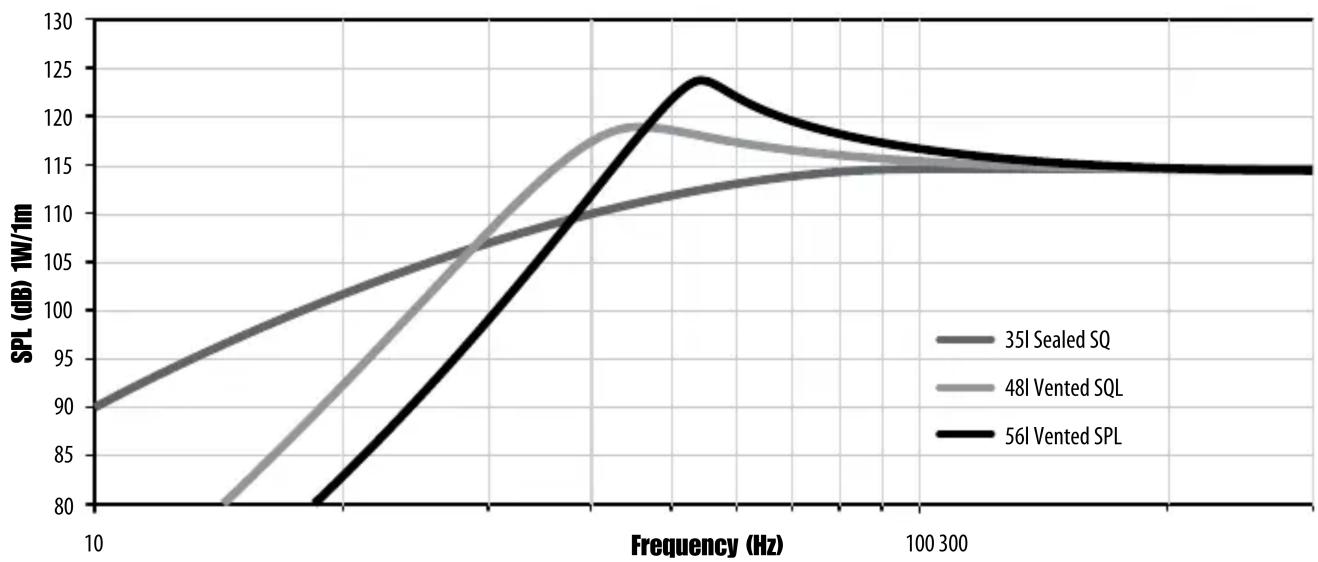

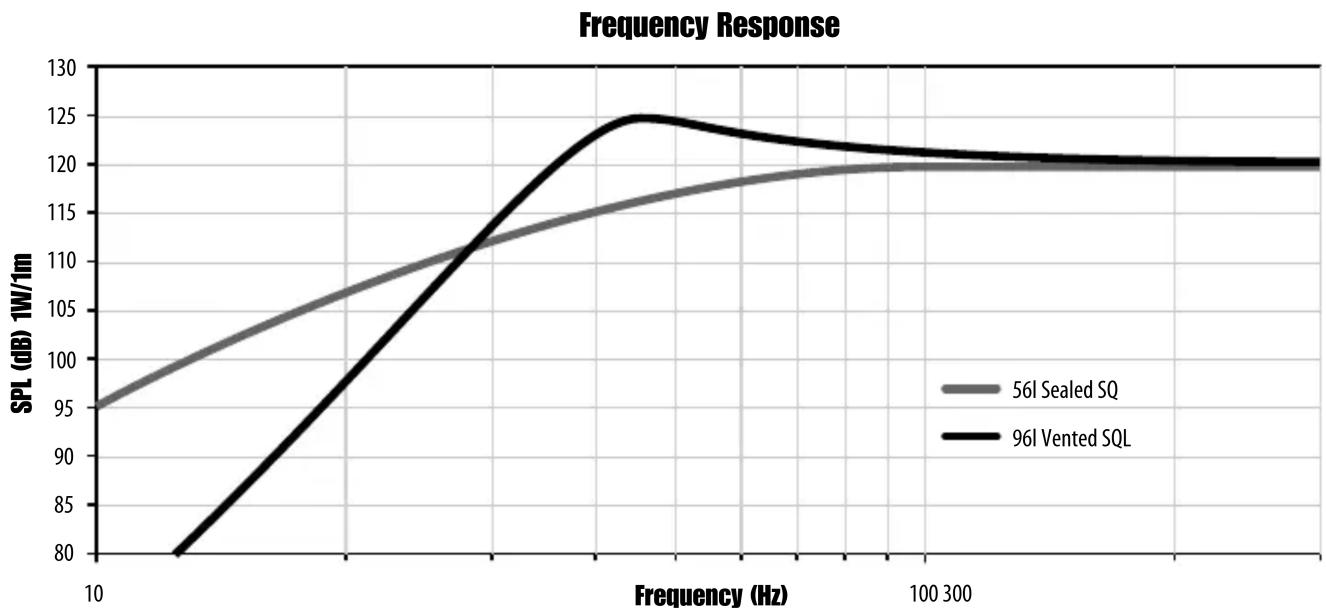

Frequency Response

#4 Dual Sealed Enclosure : SQ, to play clean and deep !

(F) Caisson clos pour qualite sonore et linearite, (E) Cajon Sellado, (D) Geschlossenes Gehause, (I) Cassa a suspensione pneumatica, (P) Caixa fechada, (NL) Gesloten behuizing, (RUS) 3akpbttb kopnyc, (RO) Incinta in compresie, (FIN) Suljettu kotelo, (PL) Obudowa zamknieta

56 liters

Specifications :

Total Volume : 56,0 liters

F-3:49Hz

F10:26Hz

Qtc:0,63

Damping material : 50%

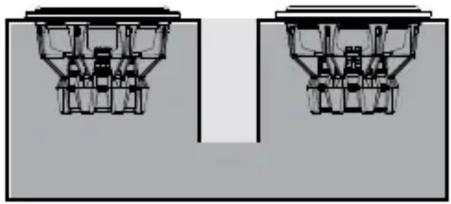

#5 Dual Vented Enclosure : SQL, to play loud !

(F) Caisson bass-reflex pour jouer fort et tenir ses voicins éveillés, (E) Cajón Reflex, (D) Bassreflexgehäuse, (I) Cassa con accordo reflex, (P) Caixa reflex, (NL) Gepoorte behuizing, (RUS) ΦaonHbεrpHehnyk κορης, (RO) Incinta bas reflex, (FIN) Refleksi kotelo, (PL) Obudowa otwarta

96 liters

Specifications :

Total Volume : 96 liters

F-3:32Hz

F10:26Hz

Fb:38Hz

Ripple:4dB

Vent area:200cm²

Vent depth: 28cm

Damping material : 3cm on sides

MiTek

Corporation

Designed and Engineered by MTX in Phoenix - AZ, USA.

© 2014 Mitek. All rights reserved. MTX is a registered trademark of Mitek.

Due to continual product development, all specifications are subject to change without notice.

Mitek-MTX 4545 East Baseline Rd. Phoenix, AZ 85042, USA

MTX is proud to be an American Audio Company since 1971.
