MODE D'EMPLOI HT-SB60 SHARP
HT-SB60 System Barre de Son Home Cinéma composée de HT-SB60 (système de barre de son) et CP-SW60 (caisson de grave actif).
Introduction
Nous vous remercions d'avoir porté votre choix sur ce produit SHARP. Pour en tirer le meilleur parti, veuillez lire ce mode d'emploi très attentivement. Il vous guidera dans l'utilisation de votre produit SHARP.
Note :
Ce produit est recommandé pour un téléviseur à écran plat (LED, LCD et plasma).
Accessoires
Les accessoires suivants sont inclus.
| Télécommande
(RRMCGA297AWSA) | Support du caisson de grave x 2 | Câble Audio x 1 | Câble HDMI x 1 |
| Angle de montage mural x 2 | Papier à patron | Pile « AA » (UM/SUM-3, R6, HP-7 ou équivalent) x 1 |
TABLE DES MATIERES
| Page | Fonctionnement de base | Page |
| Informations générales | | | |
| Précautions | 2 | Commande générale | 10 - 12 |
| Commandes et voyants | 3 - 5 | Pilotage du télévisuer avec la télécommande | 12 |
| Avant l'utilisation | | Références | |
| Préparation du système | 6 | Dépannage | 13 |
| Prévention des défaillances | 6 | Entretien | 14 |
| Positionnement du système | 7 | Voyants d'erreur et avertissements | 14 |
| Raccordement du système | 7 - 8 | Spécifications | 14 |
| Raccordements audio à un télévisuer, à un lecteur DVD, à un magnétoscope, etc. | 9 | | |
| Télécommande | 10 | | |
Général
- S'assurer que l'appareil est placé dans une zone bien ventilée et qu'un espace libre d'au moins 10 cm est conservé sur les côtés, sur le dessus et à l'arrière de l'appareil.
- Installer l'appareil sur un socle stable, horizontal et exempt de vibrations.
- Mettre l'appareil à l'abri du soleil, du champ magnétique, de la poussière excessive ou de l'humidité. On l'écartera aussi d'un appareil électronique (ordinateur domestique, télécopieur, etc.) qui provoquerait des parasites.
- Ne rien placer sur l'appareil.
- Mettre l'appareil à l'abri de l'humidité, de la chaleur excessive (supérieure à 60°C) ou du froid excessif.
- Si votre système ne fonctionne pas correctement, débrancher le câble d'alimentation CA de la prise murale et le rebrancher.
- En cas d'orage, débrancher l'appareil.
- Débrancher le cordon d'alimentation en le tenant par la fiche pour ne pas abîmer les fils internes.
- La prise CA est utilisée comme dispositif de déconnexion et doit rester aisément accessible.
- Ne pas obstruer l'enveloppe, on s'exposera à la secousse électrique. Pour toute réparation interne, s'adresser au revendeur SHARP. Veiller à ne pas couvrir les ouvertures de ventilation avec des journaux, des nappes, des rideaux, etc.
- Ne poser aucune source de flamme nue, telle qu'une bougie, sur l'appareil.
- Il faut traiter une pile usée selon la réglementation environnementale. Utiliser ce produit dans une plage de température comprise entre 5°C et 35°C. L'appareil est conçu pour une utilisation en climat tempéré.
- SHARP ne peut être tenu pour responsable des dommages occasionnés par une utilisation incorrecte. Confiez toute réparation à un centre de service agréé SHARP.
Avertissements :
- Respecter la tension indiquée sur l'appareil. Le fonctionnement sur une tension plus élevée est dangereux et risque de provoquer un incendie ou tout autre type d'accident. SHARP ne sera pas tenu pour responsable des dommages causés par le non-respect de la tension spécifique.
- En cas de réparation, veuillez apporter le système entier au centre de réparation.
Commande de volume
Le niveau sonore pour un réglage de volume donné dépend de l'efficacité du haut-parleur, de son emplacement et d'autres facteurs divers. Il est conseillé d'éviter l'exposition à des niveaux de volume élevés. Éviter de trop élever le volume lors de la mise sous tension. Écouter de la musique à des niveaux modérés.

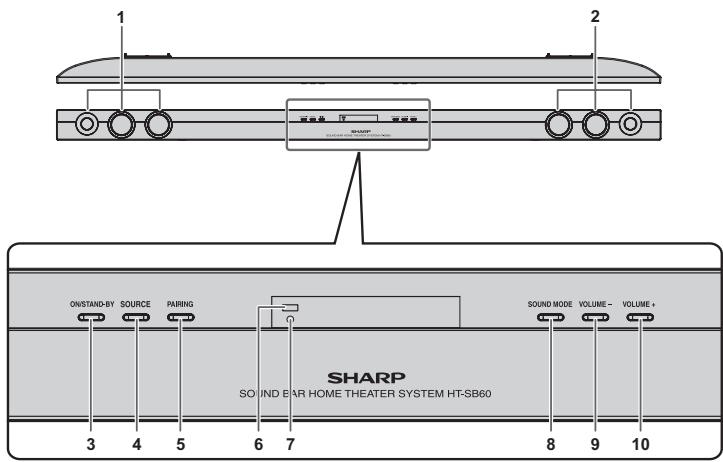

Panneau avant de la barre de son
Page de référence
- Haut-parleurs de la voie de gauche
- Haut-parleurs de la voie de droite 3. Touche marche/attente 10,13 4. Touche SOURCE 8,9,12
- Touche de couplage 11
- Capteur de télécommande 10 7. Voyant Demo 10,14 8. Touche Mode Son 11,13
- Touche de volume bas 11 0. Touche volume haut 11
Affichage
Page de référence
1. Voyant Dolby Digital 12 2. Voyant DTS 12 3. Voyant de sourdine 11
Caisson de graves
Page de référence Page de référence
- Voyant d'alimentation/de couplage 10
- Évent de baffle réflex 3. Woofer
- Touche de couplage 11 5. Cordon d'alimentation 7
Panneau arrière de la barre de son
- Prise HDMI OUT (TV ARC) 8
- Prise HDMI IN 1. 8
- Prise HDMI IN 2. 8
- Prise optique IN 9 5. Borne audio IN. 9
- Cordon d'alimentation 7

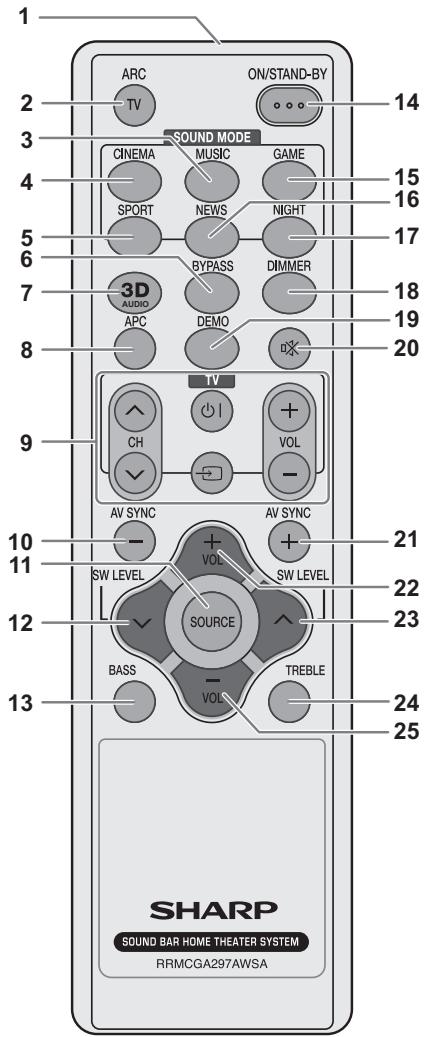

Télécommande
- Emetteur de télécommande 10 2. Touche TV ARC. 8,12
- Touche Musique (Mode sonore). 11
- Touche Cinéma (Mode sonore) 11
- Touche Sport (Mode sonore) 11 6. Touche BYPASS 11
- Touche 3D AUDIO 12 8. Touche APC 12
- Touche Pilotage du téléviseur 12
- Touche TV SYNC bas 11 11.Touche Source. 8,9,12
- Touche Caisson de grave bas 11 13.Touche Grave. 11
- Touche marche/attente 10
- Touche Jeu (Mode sonore) 11
- Touche Actualités (Mode sonore) 11
- Touche Nuit (Mode sonore) 11
- Touche attenuateur 11
- Touche de démo 10
- Touche Sélection MUTE/Sortie haut-parleur 11, 12
- Touche TV SYNC haut. 11
- Touche volume haut 11
- Touche Caisson de grave haut. 11
- Touche Aigus 11
- Touche de volume bas 11
| Touches Pilotage du télévisueur(télévisueur SHARP seulement) : |
| Touchemarche/atte | Metl'alimentationdu télévisuressur « ON » ousur « STAND-BY » . | ToucheSélectiond'entrée(télévisueur)Appuyer surla touchepourchangaderesource d'entrée. |
| TouchesChaine Hautet Bas | Pour passeraux chaînesde télévisionpréciédentes/suivantes. | TouchesVolumeHaut et BasPouraugmenterbaisser levolume. |
Note :
Certains modèles de téléviseurs SHARP peuvent ne pas être pilotables.
Préparation de la barre de son
Pour monter la barre de son au mur
Attention :
- Faites très attention à ne pas faire tomber la barre de son (3,6 kg) lors du montage au mur.
- Avant le montage, vérifiez la solidité du mur. (Ne pas monter sur du plâtre de revêtement ou un mur blanchi à la chaux. La barre de son peut tomber.) En cas de doute, consultez un réparateur qualifié.
- Les vis de montage ne sont pas fournies. Utilisez des vis appropriées.
- Vérifiez que toutes les vis d'angle de montage mural sont bien serrées.
- Sélectionnez un bon emplacement. Sinon, des accidents peuvent se produire ou la barre de son peut être endommagée.
- SHARP ne peut être tenue pour responsable des accidents occasionnés par une utilisation incorrecte.
Vis d'entraînement
SHARP a conçu la barre de son pour que vous puissiez la suspendre au mur. Utilisez des vis appropriées (non fournies). Voir ci-dessous pour la taille et le type.
Fixation de l'angle de montage mural (Position horizontale)
1. Fixez le papier à patron au mur en position horizontale comme illustré ci-dessous.
2 Faire un trou sur le mur en suivant les marques de point de vis sur le papier à patron à l'aide d'une perceuse.
3 Fixer une cheville murale (non fournie) dans le trou avec un marteau, jusqu'à ce qu'elle affleure à la surface du mur.
4 Encocher l'angle de montage mural au mur, tel qu'indiqué dans l'illustration. (8 vis au total) Angle de montage mural
Angle de
montage mural
Surface du mur
(Vis x 4)
Surface du mur
Angle de montage mural
Note :
Veiller à bien serrer les vis. (Les vis ne sont pas fournies)
Installation de la barre de son
1 Aligner la fente de montage mural au niveau de la barre de son sur l'angle de montage mural au mur. 2 Insérer la barre de son dans l'angle de montage mural. 3 Les fixer fermement.
Prévention des défaillances
Des fils de sécurité (non fournis) sont pratiques pour empêcher la barre de son de tomber de la table.
Faire une boucle avec les fils de sécurité (non fournis) dans chaque trou comme illustré et nouer les fils de sécurité au support du téléviseur à écran LCD.

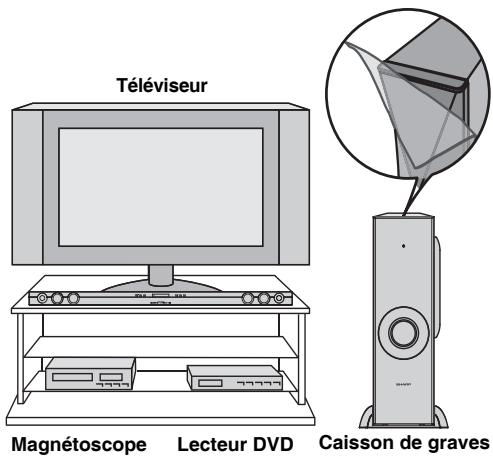

Image d'installation :
Placer le système comme indiqué.
Retirer la pellicule de protection qui recouvre la barre de son et le caisson de grave avant d'allumer le système.
Notes :
- Comme le son provenant du système est omnidirectionnel, il est possible de placer la barre de son n'importe où. Il est toutefois recommandé de la placer aussi près que possible du téléviseur. Le panneau avant de la barre de son n'est pas amovible.
Attention :
- Ne pas modifier le sens d'installation lorsque la barre de son est allumée.
- Ne pas marcher ou s'asseoir sur la barre de son et le caisson de grave pour éviter toute blessure corporelle.

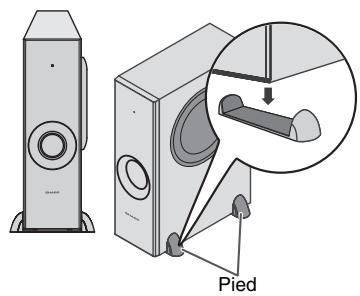

Positionnement du support
Placer le support comme indiqué.
Raccordement du système
Avant tout raccordement, penser à débrancher le cordon d'alimentation.
Raccordement de la barre de son et du caisson de grave
Attention
- Ne rien placer ou laisser pénétrer dans l'évent de baffle réflex.
- Ne pas marcher ou s'asseoir sur la barre de son/le caisson de grave. On risque de se blesser en tombant.
Connexion HDMI
Attention :
Éteindre tous les autres appareils avant d'effectuer ce raccordement.
L'illustration ci-dessous indique le flux des signaux.
Signal audio et vidéo
1. Méthode 1
Cette connexion est pour un téléviseur HDMI avec ARC (voie de retour audio).
2. Méthode 2
Cette connexion est pour un téléviseur HDMI sans ARC (voie de retour audio).
Pour sélectionner la fonction HDMI 1, 2 ou TV ARC (Source) :
Appuyer à plusieurs reprises sur la touche SOURCE jusqu'à ce que « HDMI 1 », « HDMI 2 » ou « TV ARC » apparaisse sur l'afficheur, ou appuyer sur la touche TV ARC de la télécommande pour sélectionner TV ARC.
Notes :
- Cette barre de son prend en charge l'interface HDMI, ce qui active la voie ARC (voie de retour audio). Pour activer la voie ARC, veiller à utiliser le câble HDMI™ haute vitesse (avec ARC).
- Cette fonction ARC requiert que le téléviseur la prenne en charge. Se reporter au mode d'emploi du téléviseur pour déterminer s'il prend en charge la voie ARC. Pour écouter le son provenant d'un téléviseur non compatible avec la voie ARC, raccorder la sortie audio du téléviseur à ce système (voir page 9).
- Il est possible d'utiliser cette barre de son (mise sous/hors tension ou augmentation/réduction du volume) via un téléviseur ou composant similaire qui prend en charge le contrôle HDMI CEC (contrôle de l'électronique grand public). Si cela ne fonctionne pas, alors le système est défectueux. Consulter le mode d'emploi du composant concerné pour savoir comment activer le contrôle CEC. Exemple : aller dans le menu du composant pour rechercher et activer le contrôle CEC. Différentes marques peuvent avoir différentes dénominations pour le contrôle CEC. Pour un téléviseur SHARP à écran LCD, il est désigné par AQUOS LINK. Le CEC n'est pas disponible en mode de basse consommation d'énergie. Pour écouter le son de ce système, il faut maintenir la touche (MUTE) enfoncée (voir page 12) ou ajuster les réglages de sortie des haut-parleurs dans le menu TV. Pour plus de détails, référez-vous au mode d'emploi du téléviseur. Si vous n'arrivez pas à sélectionner le haut-parleur externe depuis le menu du téléviseur (par exemple pour un téléviseur SHARP à écran LCD, il est désigné par AQUOS AUDIO SP), désactivez (OFF) puis réactivez (ON) le contrôle CEC. Pour regarder des images en 3D, raccordez à ce système un téléviseur compatible avec le format 3D et des composants vidéo (lecteur de BD 3D, etc.), avec des câbles HDMI haute vitesse. Portez des lunettes 3D, sans quoi vous ne pourrez pas regarder les images 3D correctement.
- Pour utiliser la prise HDMI IN 1, utiliser le câble HDMI fourni.
Autre raccordement (sans HDMI)
L'illustration ci-dessous indique le flux des signaux audio et vidéo.
Notes :
- Consulter le mode d'emploi de l'appareil que vous souhaitez raccorder.
- Bien enfoncer les fiches pour éviter une mauvaise qualité d'image ou de son.
- Le raccordement selon cette méthode peut désactiver les enceintes internes du téléviseur.
- Dans certains cas, un petit bruit de fond est susceptible d'être émis à partir de la barre de son lorsque vous utilisez la prise de connexion de la sortie audio RCA à partir d'un téléviseur/DVD/lecteur de disque Blu-ray. Dans ce cas, veillez à changer la connexion vers la prise HDMI/ARC ou vers la prise du casque d'écoute. Cet effet dépend de la marque du téléviseur/DVD/lecteur de disque Blu-ray utilisé, du modèle et de l'âge, et ce n'est pas une question de qualité de la barre de son.
Raccordement d'un téléviseur, ou d'un lecteur de DVD, etc.
Raccorder au téléviseur au moyen d'un câble numérique optique ou d'un câble audio.
Pour sélectionner la fonction OPTICAL :
Appuyer à plusieurs reprises sur la touche SOURCE jusqu'à ce que « OPTICAL » apparaisse sur l'afficheur.
Pour sélectionner la fonction AUDIO IN :
Appuyer à plusieurs reprises sur la touche SOURCE jusqu'à ce qu'« AUDIO IN » apparaisse sur l'afficheur.
■ Mise en place des piles
1. Ouvrir le couvercle des piles. 2. Insérer la pile fournie en respectant la borne indiquée dans le compartiment de la pile.
Pour insérer ou retirer la pile, la pousser vers la borne ⊖ de la pile.
3. Fermer le couvercle.
Attention :
Retirer la pile en cas de non-emploi prolongé de la barre de son. Ceci évitera les dégâts potentiels dus à une fuite des piles. - Éviter d'utiliser des piles rechargeables (pile nickel-cadmium, etc.). - La mauvaise installation de la pile peut entraîner un mauvais fonctionnement de la barre de son. - Les piles (en bloc ou installées) ne doivent pas être exposées à une chaleur excessive du soleil, du feu ou autre.
Notes sur l'utilisation :
- Remplacer la pile si la distance de fonctionnement est réduite ou si le fonctionnement devient capricieux. Acheter une pile « AA » (UM/SUM-3, R6, HP-7 ou équivalent).
- Avec un chiffon doux, nettoyer régulièrement l'émetteur de la télécommande et le capteur de la barre de son.
- L'exposition du capteur de la barre de son à une lumière forte peut interférer avec le fonctionnement. Si ce problème survient, changer la luminosité ou la direction de la barre de son.
- Mettre la télécommande à l'abri de l'humidité, de la chaleur, des chocs et des vibrations.
Essai de la télécommande
Diriger la télécommande vers le capteur placé sur la barre de son.
La télécommande peut être utilisée dans le rayon illustré ci-dessous :
Veiller à activer le contrôle HDMI CEC lors de la connexion de l'interface HDMI. Pour plus de détails, référez-vous au mode d'emploi du téléviseur.
Pour allumer l'appareil
Appuyer sur la touche ON/STAND-BY de la barre de son ou de la télécommande.
- Le système s'allume et le voyant du caisson de grave devient bleu. Si le système ne s'allume pas, vérifier que le fil d'alimentation électrique CA est branché convenablement.
- Le système s'allume automatiquement si un téléviseur ou un composant similaire prenant en charge le HDMI CEC est mis sous tension.
Pour mettre la barre de son en mode de veille :
Appuyer à nouveau sur la touche ON/STAND-BY de l'appareil principal ou de la télécommande et le voyant du caisson de grave devient rouge.
Notes :
- Un léger retard audio après la mise sous tension du téléviseur ne signifie pas que le système est défectueux. Ce n'est pas une anomalie.
- Le message « AQUOS speaker is enabled » s'affiche si le téléviseur SHARP à écran LCD ne détecte pas le HT-SB60 en cours de mise sous tension. Toutefois, le message « AQUOS audio with AQUOS LINK is enabled » s'affiche dès que le HT-SB60 est détecté. Ces messages peuvent varier pour d'autres modèles de téléviseurs.
Mode de démonstration
- La première fois qu'on branche la barre de son, cette dernière entre en mode de démonstration.
- Pour annuler le mode de démonstration, appuyer sur la touche DEMO de la télécommande lorsque l'appareil est en mode de veille.
- Pour entrer en mode de basse consommation d'énergie, notamment la touche DEMO enfoncée (le voyant Demo s'éteint).
Connexion du caisson de grave sans fil
La barre de son et le caisson de grave sont pré-associés d'usine et s'associeront automatiquement (sans fil) au moment de leur mise sous tension. Si l'association ne peut pas être établie, définir la connexion via la méthode suivante.
- Appuyer et maintenir la touche PAIRING de la barre de son enfoncée pendant 3 secondes au moins.
- Dans les 2 minutes, appuyer et maintenir la touche PAIRING du caisson de grave enfoncée pendant 3 secondes au moins.
- Pendant le processus de couplage :
Sur la barre de son : « PAIRING » clignote.
Sur le caisson
de grave : le voyant clignote en bleu.
Lorsque le couplage est réussi :
Sur la barre
de son : « PAIRING » disparaîtra.
Sur le caisson
de grave : le voyant devient bleu.
Notes :
- Si un appareil tel qu'un four à micro-ondes, une carte LAN sans fil, un appareil Bluetooth ou n'importe quel autre appareil utilisant la même méthode de 2,4 GHz se trouve à proximité du système, certaines interruptions sonores peuvent être entendues à cause des interférences.
- La distance de transmission du signal sans fil entre le caisson de grave et la barre de son est d'environ 10 m, mais peut varier en fonction de votre environnement d'utilisation. Si un mur en béton armé ou métallique se trouve entre le caisson de grave et la barre de son, il se peut que le système ne fonctionne pas du tout car le signal sans fil ne peut pas pénétrer le métal.
Attention :
- Tenir le caisson de grave à distance de l'eau et de l'humidité.
- Pour obtenir un comportement d'écoute optimal, assurez-vous que la zone environnant la barre de son et le caisson de grave est exempte de tout obstacle.
Contrôle de la luminosité de l'affichage
Appuyer sur la touche DIMMER pour régler la luminosité de l'affichage.
Augmentation progressive automatique du volume
Si on met la barre de son hors tension ou sous tension avec le volume réglé sur 80 ou plus, le volume commence au niveau 40 et augmente jusqu'au dernier réglage de niveau du volume.
Commande de volume
Utilisation de la barre de
son :
Appuyer sur la touche
VOLUME + pour augmenter
le volume et sur la touche
VOLUME - pour l'abaisser.
Fonctionnement de la télécommande :
Appuyer sur la touche VOL + pour augmenter le volume et sur la touche VOL - pour baisser le volume.
Silence
Le son est coupé temporairement quand on appuie sur la touche (MUTE) de la télécommande. Appuyer de nouveau pour restaurer le volume.
Note :
Quand on éteint la barre de son et qu'on la rallume, le mode silencieux est annulé.
Mode sonore
Utilisation de la barre de son :
Pour changer le mode, appuyer sur la touche SOUND MODE jusqu'à ce que le mode sonore désiré soit affiché.
Fonctionnement de la télécommande :
Appuyer sur la touche du mode sonore désiré de la télécommande.
| CINEMA | (pour un effet sonore cinéma) |
| MUSIC | (pour un effet sonore standard) |
| GAME | (pour un effet sonore jeu) |
| SPORT | (pour la diffusion d'émissions sportives) |
| NEWS | (pour les actualités) |
| NIGHT | (pour la nuit) |
| BYPASS | (pour un effet sonore plat) |
Commande des aigus et des graves
La commande des basses et des aigus s'applique lors du mode BYPASS uniquement.
Commande des graves
- Appuyer sur la touche BASS.
- Avant 5 secondes, appuyer sur la touche VOL (+ ou -) pour ajuster les graves.
Contrôle des aigus
- Appuyer sur la touche TREBLE.
- Avant 5 secondes, appuyer sur la touche VOL (+ ou -) pour ajuster les graves.
Commande de niveau du woofer auxiliaire
Il est possible de régler le niveau du woofer auxiliaire.
Pour augmenter le niveau, appuyer sur la touche SW LEVEL ∧
Pour baisser le niveau, appuyer sur la touche SW LEVEL V.
Notes :
- En cas de déformation du son diffusé par le haut-parleur, abaisser le niveau du caisson de grave.
- Lors de la modification du niveau du woofer auxiliaire, le niveau de sortie du subwoofer est également modifié.
Contrôle du niveau AV SYNC
Il est possible de régler le niveau AV SYNC (synchronisation audio-vidéo).
Pour augmenter le niveau, appuyer sur la touche AV SYNC +.
Pour baisser le niveau, appuyer sur la touche AV SYNC -
■ Sélection de la sortie haut-parleur (Connexion HDMI)
Maintenir la touche « MUTE » de la télécommande enfoncée jusqu'à ce que « TV SPEAKER » ou « SB SPEAKER » apparaisse sur l'afficheur pour basculer la sortie sonore entre cette barre de son ou le téléviseur.
Fonction
En appuyant sur la touche SOURCE, la source de sortie change. Appuyer à plusieurs reprises sur la touche SOURCE pour sélectionner la source d'entrée désirée, ou appuyer sur la touche TV ARC de la télécommande pour sélectionner TV ARC.
Note :
La fonction de sauvegarde protégera le mode de fonction mémorisé pendant quelques heures en cas de panne de courant ou de débranchement du cordon d'alimentation CA.
APC (Commande de mise en arrêt automatique)
Cette barre de son peut être réglée pour s'éteindre automatiquement si aucun signal n'est détecté.
- Appuyer sur la touche APC à plusieurs reprises pour sélectionner l'heure.
- Le temps préréglé écoulé, la barre de son entrera automatiquement en mode de veille si aucun signal n'est détecté.
La fonction de voie de retour audio (ARC) permet à un téléviseur compatible avec HDMI ARC d'envoyer le début audio à la prise de HDMI OUT du récepteur. Pour utiliser cette fonction, vous devez désigner l'entrée TV ARC et votre téléviseur doit prendre en charge la fonction ARC.
Mode sonore 3D
La technologie S+ 3D crée un son 3D via les haut-parleurs, quel que soit le type de source sonore, qu'elle soit mono, stéréo ou multicanal. Il simule les caractéristiques de transmission sonore en traitant les signaux numériques de manière à créer un effet d'élargissement sonore dans l'espace environnant la source sonore.
En utilisant cette technologie, le son surround multicanal peut être produit à partir d'une source 2.1 c.
Appuyer à plusieurs reprises sur la touche 3D AUDIO pour sélectionner :
Commande générale (suite)
Ce produit incorpore des décodeurs prenant en charge le système Dolby Digital et le système DTS.
| DTS (Digital Theatre Systems) | L'un des systèmes audio numériquespermétant d'exploiter les fonctions cinéma à la maison. Gracé au traitement de la qualité du son, vous obtenez un effet sonore réaliste au moyen du système home cinéma.S'éclaire lors de la détction d'un signal DTS. |
| Dolby Digital | L'un des systèmes audio numériquespermétant d'exploiter les fonctions cinéma à la maison. Un effet stéréophonique est obtenu au moyen du système home cinéma.S'éclaire lors de la détction d'un signal Dolby Digital. |
| PCM(modulation parimpulsions etcodage) | Il s'agit d'un terme général désignant les signaux audio à codage numérique sur CD ou DVD.Cette barre de son vous permet de profiter de la lecture de signaux numériques à partir desources telles qu'un CD ou un DVD. |
Pilotage du téléviseur avec la télécommande
Vous pouvez piloter les téléviseurs Sharp avec la télécommande de ce système.
Regarder la télévision
Pointer la télécommande en direction du téléviseur.
1. Appuyer sur la touche TV (O) ON/STAND-BY pour allumer le téléviseur. 2. Appuyer sur les touches TV CH ∨ ou ∧ pour passer d'une chaîne de télévision à l'autre. 3. Appuyer sur la touche TV VOL + ou - pour régler le volume du téléviseur.
Autre touche utilisable
Touche de sélection d'entrée
De nombreux problèmes potentiels peuvent être résolus par l'utilisateur avant de faire appel à un technicien de service.
Si le cas se présente, se reporter au tableau ci-dessous avant de prendre contact avec un revendeur ou un centre de réparation agréé par SHARP.
Général
| Problème | Cause |
| • Aucun son n'est entendu. | • Le signal d'entretre (séléction) est-il correctement régèle?
• Le volume est-il régèle sur « Min »?
• Le mode silencieux est-il activé?
• Linterface HDMI est-elle conforme à l'équipements utilisé?
• Le cordon HDMI est-il correctement raccordé?
Raccorder correctement le cable HDMI puis suiviRE la procédure de réinitialisation. (voir dans cette page)
• Ne pas connecter ou déconnecter un cordon HDMI tandis que l'apparil est sous tension. Cela peut entraîner des problèmes de fonctionnement. |
| • Le son émis par le caisson de grave n'est pas bien équilibré. | • Le niveau du caisson de grave est-il régèle au niveau minimum ou maximum? |
| • L'appareil s'était soudaiment. | • Le cordon HDMI est-il correctement raccordé?
Raccorder correctement le cable HDMI puis suiviRE la procédure de réinitialisation. |
| • Des bruits sont audibles pendant la lecture. | • Éloigner l'enceinte de tout ordinateur ou téléphone portable. |
| • La barre de son ne répond pas à la pression d'une touche. | • Mettre la barre de son en mode de veille et la rallumer. |
| • L'alimentation n'est pas allumée. | • La barre de son est-elle débranchée?
• Il se peut que le circuit de protection soit activé. Débrancher et brancher à nouveau le cordon d'alimentation au bout de 5 minutes ou plus. |
| • Les images en 3D ne s'affichent pas sur le téléviseur. | • En fonction du téléviseur et du composant video, il se peut que les images en 3D ne s'affichent pas. Vérifier le mode d'emploi du composant concerné.
• Le cable HDMI ne prend pas en charge les images 3D. |
| • Le bruit de fond apparait quand vous connectez la connexion de la prise de sortie audio RCA à partir d'un téléviseur/ DVD/lecteur de disque Blu-ray. | • Veuiliez changer à la prise HDMI/ARC ou du casque d'écoute à partir d'un poste de télévision/ DVD/lecteur de disque Blu-ray. Cet effet peut se produit selon la marque de votre téléviseur/ DVD/lecteur de disque Blu-ray, du modele et de l'âge, et ce n'est pas le problème de la barre de son. |
| • La connexion sans fil ne peut pas être établie. | • Contrôler la distance entre la barre de son et le caisson de graves (moins de 10 m).
• Vérifier qu'aucun autre dispositif sans fil ne se trouVE aproximité de l'appareil. |
Télécommande
| Problème | Cause |
| • La connexion sans fil ne peut pas être établie. | • Vérifier qu'aucun obstacle (métallique en particulier) ne se trouve entre la barde de son et le caisson de graves.
• Réassocier manuellement la barde de son et le caisson de grave (voir page 10). |
| Problème | Cause |
| • La télécommande ne fonctionne pas correctement. | • Les polarités des pile sont-elles respectées ?
• La pile est-elle épuisée ?
• La distance et l'angle sont-ils corrects ?
• Y a-t-il des obstacles devant la barre de son ?
• Y a-t-il une lumière importante qui éclaire la télécommande ?
• Y a-t-il une télécommande d'un autre appeareil qui fonctionne en même temps ? |
| • La barre de son ne peut pas être allumée avec la télécommande. | • La barre de son est-il branché sur le cable d'alimentation CA ?
• La pile est-elle insérée ? |
Condensation
Un changement brusque de température et la conservation ou l'utilisation dans un lieu très humide peuvent occasionner une formation de condensation à l'intérieur de l'appareil ou sur l'émetteur de la télécommande. La condensation peut provoquer des dysfonctionnements de la barre de son. Si cela se produit, laissez l'appareil allumé jusqu'à ce qu'une lecture normale redevienne possible (environ 1 heure). Essuyer toute condensation sur l'émetteur avec un chiffon doux avant de faire fonctionner la barre de son.
Si un problème se produit durant le fonctionnement
Si l'appareil est soumis à une force extérieure (chocs, électricité statique, surtension due à la foudre, etc.) ou à une mauvaise manipulation, il peut mal fonctionner.
Si un tel problème survient, procéder comme suit :
- Mettre la barre de son en mode veille et la rallumer.
- Si la démarche précédente ne permet pas le retour à un fonctionnement normal de la barre de son, la débrancher de la prise de courant et la rebrancher, puis rallumer la barre de son.
Réinitialisation des réglages d'usine, effacement de toute la mémoire
Veiller à déconnecter tous les câbles de sortie et d'entrée reliés à la barre de son avant d'effectuer la réinitialisation aux réglages d'usine.
- Appuyer sur la touche ON/STAND-BY pour passer en veille.
- Tout en maintenant la touche SOUND MODE enfoncée, appuyer sur la touche ON/STAND-BY pour afficher « RESET ».
ON/STAND-BY
SOUND MODE
Attention :
Cette opération effacera toutes les données stockées dans la mémoire.
Nettoyage du coffret
Essuyer régulièrement le coffret à l'aide d'un chiffon doux.
Attention :
- Éviter d'utiliser des produits chimiques (essence, diluant, etc.) pour le nettoyage. On risque d'abîmer la finition de l'enveloppe.
- Ne pas appliquer d'huile à l'intérieur de chaque composant. Ce dernier peut mal fonctionner.
Voyants d'erreur et avertissements
Si ces opérations ne sont pas correctement effectuées, les messages suivants s'affichent sur la barre de son.
| Affichage | Sens |
| OPTICAL
(L'afficheur clignote) | • En l'absence de tout signal d'entrée. Déclencher la lecture sur l'élement raccordé.
• Signal non standard. Reconnaissance impossible.
• Les signaux autres que DOLBY DIGITAL, DTS et PCM linéaire ne peuvent pas été reconnus.
• Mauvais raccordement de la borne d'entrée audio numérique.
• Éteindre la barre de son et vérifier si le cable est correctement raccordé. |
| Voyant Démo
(clignote en rouge) | • Lorsque le circuit de protection est activé. |
Spécifications
SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les chiffres des spécifications de performance disponibles sont les valeurs nominales de l'appareil à la production. Ces valeurs peuvent être légèrement différentes en fonction de chaque appareil.
Barre de son
| Alimentation | 220 - 240 V CA ~ 50/60 Hz |
| Consummation | Allumé : 38 W
Mise en voille : 0,4 W (*) |
| Dimension | Largeur : 1 385 mm
Hauteur : 73 mm
Profondeur : 68 mm |
| Poids | 3,6 kg |
| Puisance de sortie | RMS : 160 watts au total
RMS : 160 W (80 W + 80 W)
(10% de D.H.T.)
RMS : 120 W (60 W + 60 W)
(1% de D.H.T.) |
| Borne de sortie | Sortie HDMI™ : (prise en charge audio/ video pour 1 080p) x 1 |
| Borne d'entrée | Entrée analogue (AUDIO IN) : x
1 500 mV / 47 kohms
Entrée numérique optique (OPTICAL):
Type carré x 1
Entrée HDMI : (prise en charge audio/ video pour 1 080p) x 2 |
| Type | Système de haut-parleur 2 voies
Woofer de 5,7 cm
Soft Dome de 2,5 cm |
| Puisance d'entrée maximale | 160 W |
| Puisance d'entrée nominale | 80 W |
| Impédance | 4 ohms |
(*) Cette valeur de consommation d'énergie est obtenue lorsque la barre de son est en mode de faible consommation. (Le voyant Demo s'éteint).
Caisson de graves
| Alimentation | 220 - 240 V CA ~ 50/60 Hz |
| Consummation | 33 W |
| Puisance de sortie | RMS : 150 W (10% de D.H.T.) RMS : 120 W (1% de D.H.T.) |
| Type | Système de caisson de graves Woofer de 16 cm |
| Puisance d'entrée maximale | 300 W |
| Puisance d'entrée nominale | 150 W |
| Impédance | 3 ohms |
| Dimensions | Largeur : 144 mm Hauteur : 430 mm Profondeur : 306 mm |
| Poids | 6,1 kg |
