Caractéristique	Détails
Type de produit	Commutateur
Tension nominale	230 V
Courant nominal	16 A
Nombre de pôles	1
Utilisation	Contrôle de l'éclairage et des appareils électriques
Installation	Montage en saillie ou encastré
Normes de sécurité	Conforme aux normes CE
Maintenance	Vérification régulière des connexions électriques
Garantie	2 ans
Informations supplémentaires	Compatible avec les systèmes domotiques

FOIRE AUX QUESTIONS - EH171 HAGER

Comment réinitialiser le commutateur HAGER EH171 ?

Pour réinitialiser le commutateur HAGER EH171, déconnectez-le de l'alimentation pendant environ 10 secondes, puis reconnectez-le.

Que faire si le commutateur ne s'allume pas ?

Vérifiez d'abord si le commutateur est correctement câblé et si l'alimentation est présente. Si le problème persiste, testez avec un autre appareil pour vérifier l'alimentation.

Comment configurer les paramètres du commutateur HAGER EH171 ?

Les paramètres peuvent être configurés via l'interface du commutateur. Consultez le manuel d'utilisation pour des instructions détaillées sur la configuration.

Le commutateur HAGER EH171 peut-il être utilisé avec des lampes LED ?

Oui, le commutateur HAGER EH171 est compatible avec les lampes LED, mais assurez-vous que les lampes sont de type dimmable si vous utilisez la fonction de variation.

Que faire si le commutateur chauffe pendant l'utilisation ?

Un léger échauffement est normal, mais si le commutateur devient trop chaud au toucher, débranchez-le immédiatement et vérifiez les connexions et la charge électrique.

Comment savoir si le commutateur est défectueux ?

Si le commutateur ne répond pas aux commandes après une réinitialisation et que tous les câblages sont corrects, il se peut qu'il soit défectueux. Contactez le support technique pour une assistance.

Où trouver le manuel d'utilisation du HAGER EH171 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de HAGER ou peut être fourni avec l'emballage du produit.

Le commutateur HAGER EH171 est-il étanche ?

Non, le commutateur HAGER EH171 n'est pas conçu pour être utilisé en extérieur ou dans des environnements humides. Assurez-vous de l'installer dans un endroit sec.

MODE D'EMPLOI EH171 HAGER

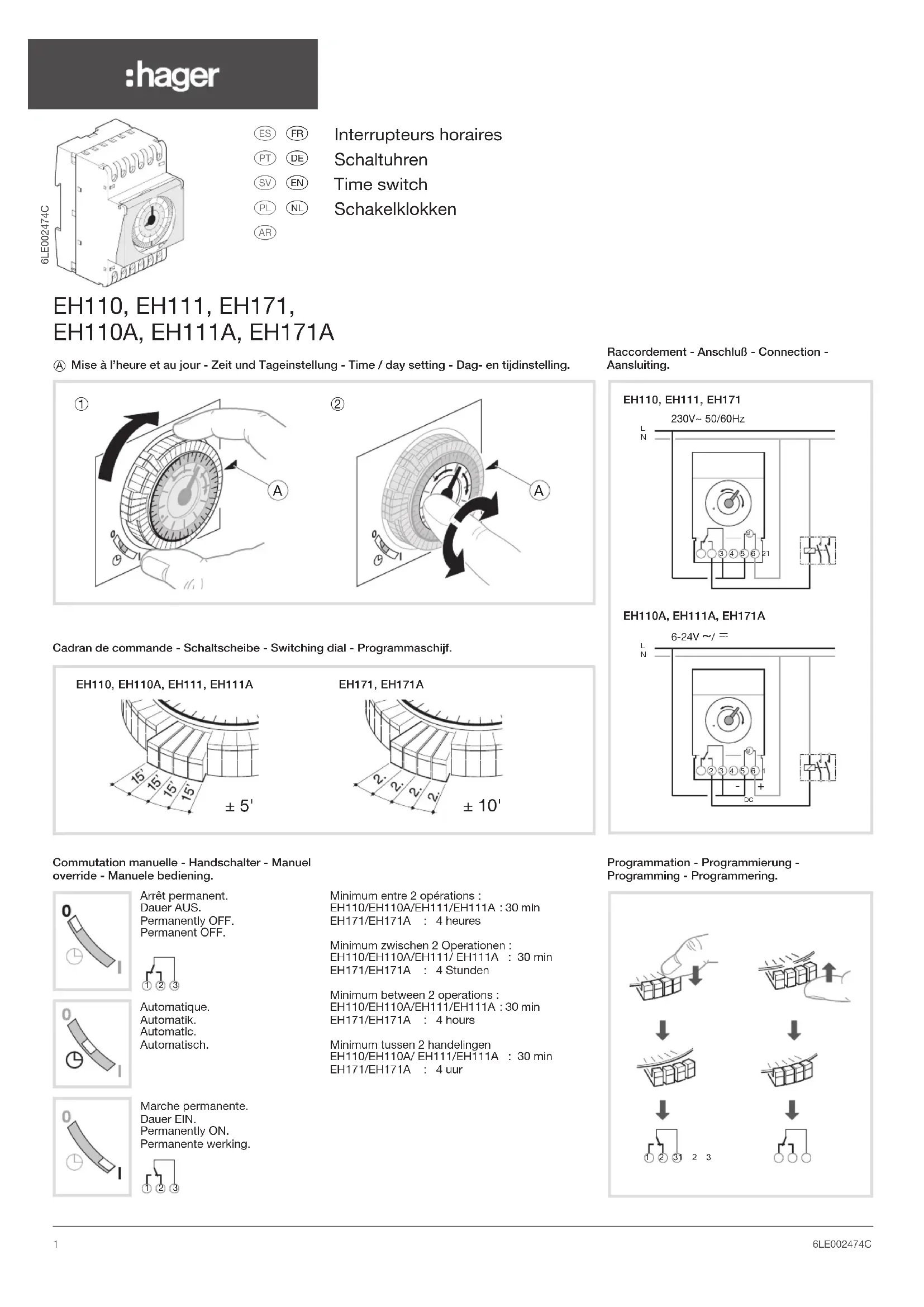

24EH110 - EH110A EH111 - EH171 EH111A - EH171A a Caractéristiques techniques Alimentation : EH110 : 230 V~ +10/-15% 240 V~ +/-6% 50/60Hz EH110A : 6-24 V~ 50/60Hz, 6-24 V s EH111 : 230 V~ +10/-15% 240 V~ +/-6% 50/60Hz EH171 : 230 V~ +10/-15% 240 V~ +/-6% 50/60Hz EH111A, EH171A : 6-24 V~ 50/60Hz 6-24 V s Technologie : quartz, sans réserve quartz, réserve de marche à 20 °C : 200 h après 120 h de mise sous tension quartz, réserve de marche à 20° C : 200h après 120h de mise sous tension Cycle : EH110 : 24 heures / EH110A : 24 heures EH111 : 24 heures / EH171 : 7 jours EH111A : 24 heures / EH171A : 7 jours Consommation : 0,5 VA Précision de fonctionnement : ± 6 min ./ an Température de fonctionnement : -10 °C à +45 °C Température de stockage : -20 °C à +70 °C Capacité de raccordement : 1 à 4 mm

Degré de protection : IP20 Charge résistive : μ 16 A 230 V~AC1 Charge inductive : µ 4 A 230V~ cos φ 0,6 Lampe à incandescence : 900 W Fluo compact : 200 W Action de type : 1B Tension assignée de choc : 4kV Tension et courant déclarés pour les besoins des essais d'émission CEM : 230 V~ / 0.5A Protection en amont : disjoncteur 16 A Altitude max : < 2000 m Température d'essai à la bille: 125°C Classe d'isolation: II Structure du logiciel: Classe A Encombrement : 3 0 (17,5 mm x 3) Dispositif de commande à montage indépendant pour montage sur panneau (rail DIN) - Dans le cas d’utilisation avec des charges non spécifiées, il est impératif de relayer. e Technische Daten Versorgungsspannung : EH110 : 230 V~ +10/-15% 240 V~ +/-6% 50/60Hz EH110A : 6-24 V~ 50/60Hz, 6-24 V s EH111 : 230 V~ +10/-15% 240 V~ +/-6% 50/60Hz EH171 : 230 V~ +10/-15% 240 V~ +/-6% 50/60Hz EH111A, EH171A : 6-24 V~ 50/60Hz 6-24 V s Technologie : Quartz, ohne Gangreserve Quartz, Gangreserve : 200 Stunden nach 120 St. Ladedauer bei 20 °C Quartz, Gangreserve : 200 Stunden nach 120 St. Ladedauer bei 20 °C Zyklus : EH110 : 24 Stunden / EH110A : 24 Stunden EH111 : 24 Stunden - EH171 : 7 Tage EH111A : 24 Stunden - EH171A : 7 Tage Eigenverbrauch : 0,5 VA Ganggenauigkeit : ± 6 min ./ Jahr Umgebungstemperatur : -10 °C bis +45 °C Lagerungstemperatur : -20 °C bis +70 °C Capacität Anschluß : 1 bis 4 mm

(Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en n de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit an qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. Correct Disposal of This product (Waste Electrical & Electronic Equipment).
