Type de produit	Commutateur réseau administrable
Modèle	XS1930-12HP
Marque	ZyXEL
Nombre de ports	12 ports Gigabit Ethernet (RJ45)
Ports PoE+	8 ports PoE+ (802.3at/af)
Budget PoE total	240 W
Alimentation	AC 100-240 V, 50/60 Hz
Dimensions (L x P x H)	330 x 230 x 44 mm (format rack 19 pouces, 1U)
Poids	2,8 kg
Type de gestion	Cloud via Nebula Control Center (NCC) ou gestion locale
Protocoles supportés	VLAN, QoS, IGMP snooping, STP/RSTP, LACP
Fonctions avancées	PoE scheduling, surveillance de flux, ACL
Ventilation	Ventilateur intelligent à vitesse variable
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Certifications	CE, FCC, RoHS
Contenu de l'emballage	Commutateur, cordon d'alimentation, kit de montage en rack, guide d'installation rapide
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas obstruer les fentes de ventilation. Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Alimentation externe remplaçable. Pour toute réparation, contacter le support ZyXEL.
Garantie	2 ans (selon pays)

FOIRE AUX QUESTIONS - XS193012HP ZYXEL

Comment configurer le commutateur XS1930-12HP pour la première fois ?

Connectez-vous au Nebula Control Center (NCC) avec un compte myZyxel. Utilisez l'assistant d'installation pour créer une organisation et un site, puis enregistrez le commutateur à l'aide de son adresse MAC et de son numéro de série.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset situé à l'avant du commutateur pendant au moins 10 secondes jusqu'à ce que les voyants clignotent. Le commutateur redémarrera avec les valeurs par défaut.

Quel est le budget PoE total et comment le vérifier ?

Le budget PoE total est de 240 W. Vous pouvez consulter la consommation PoE dans l'interface de gestion (NCC ou interface locale).

Comment mettre à jour le firmware du commutateur ?

Dans le Nebula Control Center, allez dans la section de gestion du périphérique. Si une mise à jour est disponible, vous pouvez la planifier ou l'appliquer immédiatement. Assurez-vous que le commutateur est sous tension et connecté au cloud.

Le commutateur prend-il en charge le montage en rack ?

Oui, il est conçu pour un montage en rack standard 19 pouces (1U). Un kit de montage est inclus dans l'emballage.

Quelle est la distance maximale pour un câble Ethernet ?

La distance maximale pour un câble Ethernet standard (Cat5e ou supérieur) est de 100 mètres par segment.

Comment configurer un VLAN sur le XS1930-12HP ?

Depuis le Nebula Control Center, accédez à la configuration du commutateur, puis à l'onglet VLAN. Créez un nouveau VLAN et affectez les ports souhaités. Vous pouvez également configurer des VLAN par port via l'interface locale.

Que faire si un périphérique PoE ne s'allume pas ?

Vérifiez que le périphérique est compatible 802.3af/at. Assurez-vous que la puissance totale consommée ne dépasse pas 240 W. Vérifiez que le port PoE est activé dans la configuration. Essayez de brancher sur un autre port PoE.

Comment accéder à l'interface de gestion locale ?

Connectez votre ordinateur à l'un des ports du commutateur. Par défaut, l'adresse IP est obtenue via DHCP. Utilisez l'adresse IP attribuée par votre routeur ou l'outil Zyxel Discovery pour trouver le commutateur sur le réseau.

Le commutateur émet un bruit de ventilateur. Est-ce normal ?

Oui, le commutateur dispose d'un ventilateur intelligent qui ajuste sa vitesse en fonction de la température. Un bruit modéré est normal. Si le bruit devient excessif, vérifiez que les fentes de ventilation ne sont pas obstruées et que la température ambiante est dans les limites spécifiées.

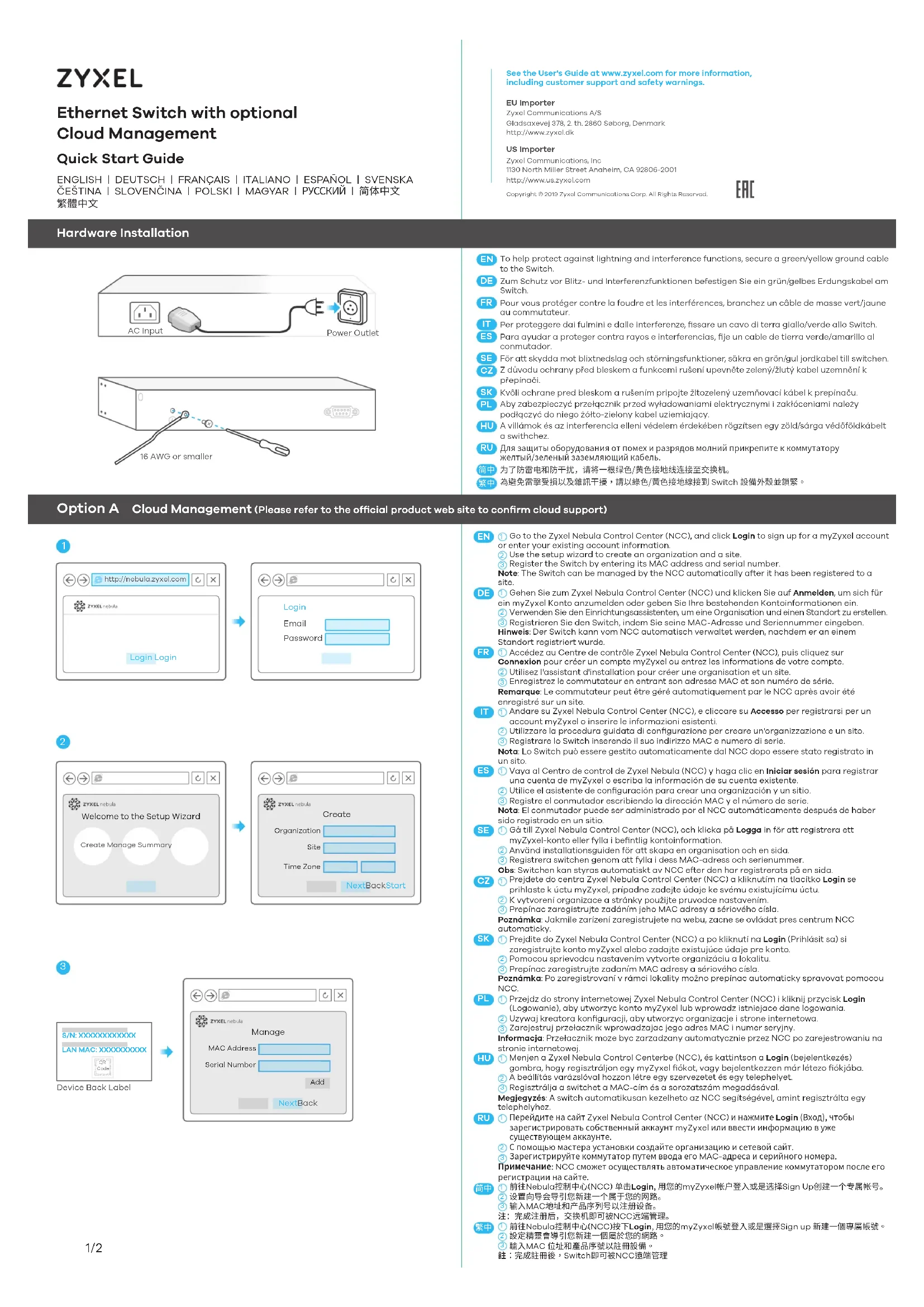

MODE D'EMPLOI XS193012HP ZYXEL

Accédez au Centre de contrôle Zyxel Nebula Control Center (NCC), puis cliquez sur

Connexion pour créer un compte myZyxel ou entrez les informations de votre compte.

2 Utilisez l'assistant d'installation pour créer une organisation et un site. Enregistrez le commutateur en entrant son adresse MAC et son numéro de série. Remarque: Le commutateur peut être géré automatiquement par le NCC après avoir été
