PA24ESP - Alimentation électrique Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation de secours 24 V pour installations Public Address
Marque	Monacor
Modèle	PA24ESP
Tension d'entrée	230 V ~ 50 Hz
Tension de sortie	24 V CC
Courant de sortie maximum	Sorties 1 et 2 : 32 A max ; Sorties 3, 4 et 5 : 16 A max
Capacité des accumulateurs internes	2 accumulateurs 12 V (ex. Monacor NPA-12/24) en série
Dimensions (L x H x P)	Environ 482 x 133 x 300 mm (3U, rack 19")
Poids	Environ 12 kg (avec accumulateurs)
Fonctions principales	Alimentation de secours en cas de coupure secteur ; charge automatique des accumulateurs ; indication LED de l'état de charge et du mode de fonctionnement ; buzzer d'alarme pour panne secteur, défaut de charge ou charge < 40%
Entretien et nettoyage	Utiliser un chiffon sec et doux ; ne pas utiliser de produits chimiques ou d'eau
Sécurité	Protéger des projections d'eau, éclaboussures, humidité élevée et chaleur (0-40 °C) ; ne pas obstruer les ouïes de ventilation ; débrancher immédiatement en cas de dommage ou dysfonctionnement
Pieces détachées et réparabilité	Fusibles de rechange (type identique) ; accumulateurs externes possibles (section câble ≥ 25 mm²) ; réparation par technicien spécialisé uniquement
Instructions d'installation	Montage en rack 3U ; connexion des accumulateurs internes ou externes (en série) ; branchement des appareils utilisateurs sur les bornes DC OUTPUTS
Indications lumineuses	LED AC (verte) : allumée quand alimentation secteur présente ; LED DC (jaune) : allumée en cas de coupure secteur ou si l'appareil est éteint ; LEDs BATTERY : indiquent l'état de charge ; LED CHARGING : allumée pendant la charge

FOIRE AUX QUESTIONS - PA24ESP Monacor

Comment installer des accumulateurs internes dans le PA24ESP ?

Débranchez d'abord l'appareil du secteur. Dévissez le couvercle du boîtier, retirez la plaque du compartiment accumulateur, puis retirez les câbles rouge et noir du bornier (9). Placez deux accumulateurs 12 V en série : reliez le câble noir au pôle moins du premier, le pôle plus de celui-ci au pôle moins du second via le cordon fourni, et le câble rouge au pôle plus du second. Replacez le couvercle.

Peut-on utiliser des accumulateurs externes ?

Oui, il est possible de connecter deux accumulateurs 12 V externes en série via les bornes EXTERNAL BATTERY (9). Utilisez des câbles de section ≥ 25 mm² munis de cosses (ouverture 6,4 mm). Attention : débranchez impérativement l'appareil du secteur avant toute connexion.

Comment installer l'appareil dans un rack ?

L'appareil occupe 3 unités (133 mm de hauteur). Placez-le de préférence en bas du rack pour éviter le basculement. La plaque avant ne suffit pas ; fixez l'appareil avec une plaque inférieure ou des rails latéraux.

Que signifient les témoins lumineux sur la face avant ?

La LED AC (verte) s'allume lorsque l'alimentation secteur est présente. La LED DC (jaune) s'allume en cas de coupure secteur ou si l'interrupteur POWER est éteint. Les LEDs BATTERY indiquent l'état de charge des accumulateurs. La LED CHARGING s'allume pendant la charge.

Pourquoi le buzzer sonne-t-il ?

Le buzzer émet un signal sonore dans trois cas : coupure du courant d'alimentation, problème dans le circuit de charge, ou charge des accumulateurs inférieure à 40 %. Vous pouvez le désactiver avec l'interrupteur BUZZER (1).

Quels types de fusibles utiliser pour les sorties continues ?

Les fusibles pour les sorties DC (12) doivent être remplacés uniquement par des fusibles de même type et de même calibre. Consultez la notice ou l'étiquette près du porte-fusible pour les valeurs exactes.

Puis-je brancher plusieurs appareils utilisateurs ?

Oui, reliez les appareils aux bornes DC OUTPUTS (11). Les sorties 1 et 2 supportent jusqu'à 32 A chacune, les sorties 3, 4 et 5 jusqu'à 16 A chacune. Respectez le courant total maximum.

Comment entretenir l'appareil ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau. Assurez-vous que les ouïes de ventilation ne sont pas obstruées et que l'appareil est à l'abri des projections d'eau et de la chaleur.

Que faire en cas de coupure de courant ?

L'alimentation de secours commute automatiquement sur les accumulateurs. La LED AC s'éteint et la LED DC s'allume. Le buzzer peut sonner. Les appareils connectés continuent d'être alimentés tant que la capacité des accumulateurs est suffisante. Dès le retour du secteur, la charge reprend.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, d'éclaboussures, d'humidité élevée et de chaleur (température de fonctionnement : 0 à 40 °C).

MODE D'EMPLOI PA24ESP Monacor

Alimentation de secours 24 v

Cette notice s'adresse aux installateurs ayant des connaissances techniques dans l'alimentation de secours pour installations Public Adress. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1.1 Face avant

1 Interrupteur Marche / Arrêt pour le buzzer (2) 2 Buzzer ; émet un signal sonore 1. en cas de coupure du courant d'alimentation 2. en cas de problème dans le circuit de charge 3. en cas de diminution de la charge de l'accumulateur sous 40% 3 LEDs, témoins de fonctionnement AC brille lorsque l'alimentation de secours est allumée via l'interrupteur POWER (3) DC brille en cas de coupure de courant ou lorsque l'alimentation de secours est déconnectée via l'interrupteur POWER 4 Interrupteur POWER Marche / Arrêt 5 LEDs BATTERY : indiquent l'état de charge des accumulateurs 6 LED CHARGING : brille lorsque les accumulateurs sont chargés

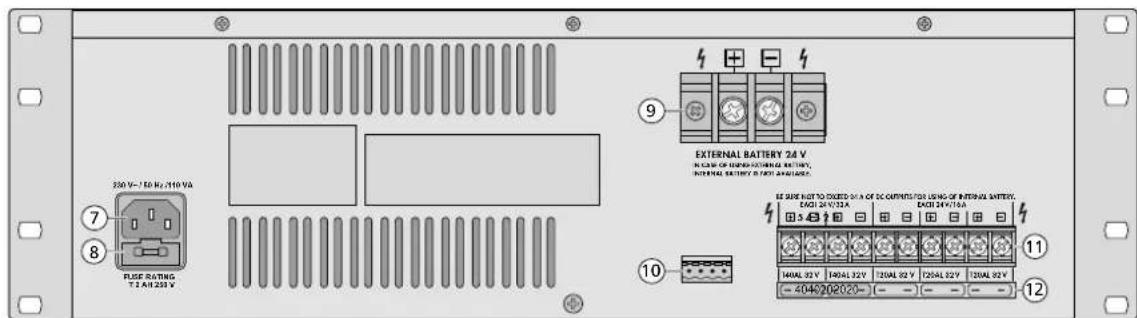

1.2 Face arrière

7 Prise secteur pour relier l'appareil via le cordon secteur livré à une prise secteur 230 V/50 Hz 8 Porte-fusible pour la tension secteur : tout fusible fondu doit être remplacé uniquement par un fusible de même type 9 Bornes à vis pour les accumulateurs externes lorsque aucun accumulateur n'est branché en interne. Il est possible soit d'insérer des accumulateurs en interne soit de relier des accumulateurs en externe. 10 Barrette de branchement, non utilisée 11 Sorties tension continue 24 V, DC OUTPUTS, pour brancher les appareils utilisateurs 12 Fusibles pour les sorties tension continue : tout fusible fondu doit être remplacé uniquement par un fusible de même type

Avertissement

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne placez rien dans les ouvertures de ventilation, vous pourriez subir une décharge électrique.

L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité élevée et de la chaleur (plage de température de fonctionnement autorisée : 0 - 40°C). En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil. La chaleur dégagée par l'appareil doit être évacuée par une circulation d'air correcte. En aucun cas, les ouïes de ventilation ne doivent être obstruées. - Ne le faites jamais fonctionner et débranchez-le immédiatement lorsque :

1. des dommages sur l'appareil et sur le cordon secteur apparaissant.
2. après une chute ou accident similaire..., l'appareil peut présenter un défaut.
3. des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.
4. Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche. Pour nettoyer l'appareil, utilisez uniquement un chiffon sec et doux, en dernier cas de produits chimiques ou d'eau.
5. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée; de même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGES PAPIER À TRIER

3 Possibilités d'utilisation

En cas de coupure de courant, l'appareil PA-24ESP alimente les appareils utilisateurs reliés (par exemple amplificateur Public Address et préamplificateur, conçus pour un fonctionnement avec alimentation de secours 24 V) avec un courant électrique tant que la capacité des accumulateurs disponible est suffisante ou jusqu'au rétablissement de l'alimentation secteur.

4 Installation de l'alimentation de secours

Pour le fonctionnement de l'alimentation de secours, deux possibilités se présentent : soit insérez deux accumulateurs 12 V (p. ex. NPA-12/24 de MONACOR) dans l'appareil, soit reliez deux accumulateurs externes 12 V. Si l'alimentation de secours est placée dans un rack, insérez, avant toute installation, les accumulateurs.

Ne jetez pas les accumulateurs défectueux dans la poubelle domestique, jetez-les impérativement dans une poubelle adaptée ou ramenez-les p. ex. chez votre revendeur.

4.1 Placement des accumulateurs

Attention! Avant de placer les accumulateurs, débranchez imperativement la fiche secteur de l'alimentation de secours de la prise secteur.

1) Dévissez le couvercle du boîtier de l'alimentation de secours. 2) Retirez la plaque du compartiment accumulateur. 3) Dans l'appareil, retirez les câbles rouge et noir du borne (9). 4) Placez les deux accumulateurs dans le compartiment de telle sorte que les branchements soient dirigés vers le haut et en direction de la paroi arrêté.

5) Les accumulateurs sont reliés en série. Fixez pour ce faire le cable noir au pole moins du premier accumulateur puis son pole plus via le cordon livre au pole moins du second accumulateur. Reliez le cable rouge au pole plus du second accumulateur. 6) Replacez le couvercle du compartiment accumulateur et revissez le couvercle du boîtier.

4.2 Installation en rack

Pour un montage en rack, 3 unités sont nécessaires (3 unités = 133 mm). Afin que le rack ne penche pas vers l'avant, veillez à placer l'alimentation de secours dans la partie inférieure du rack. Pour une fixation sûre, la plaque avant ne suffit pas. Une plaque inférieure ou des rails latéraux doivent, en plus, tenir l'appareil. 4.3 Connexion d'accumulateurs externes Pour relier en externe des accumulateurs, deux câbles sont nécessaires, ils ne sont pas livrés avec l'appareil. La section des câbles doit être de 25mm² minimum ; équipez une extrémité du câble d'une cosse (ouverture 6,4 mm).

Attention! Avant de relier les accumulateurs, débranchez impérativement l'alimentation de secours du secteur.

Les accumulateurs sont branchés en série. Reliez le pôle moins du premier accumulateur via l’un des cordons confectionnés par vos soins, à la borne moins du bornier EXTERNAL BATTERY (9). Reliez le pôle plus du premier accumulateur via le cordon livré au pôle moins du second accumulateur. Reliez le pôle plus du second accumulateur via le second cordon confectionné à la borne plus du bornier EXTERNAL BATTERY.

4.4 Connexion des appareils utilisateurs

Reliez les appareils utilisateurs qui doivent être alimentés par l'alimentation de secours en cas de coupure de courant, aux bornes DC OUTPUTS (11). Les sorties 1 et 2 sont configurées pour un courant de 32 A maximum et les sorties 3, 4 et 5 pour un courant maximal de 16 A.

4.5 Branchement secteur

L'alimentation de secours PA-24ESP détecte une coupure de courant, elle doit donc être reliée, tout comme les appareils utilisateurs, au même circuit secteur 230 V. Reliez le cordon secteur libre à la prise secteur (7) et l'autre extrémité à une prise secteur 230V/50Hz.

5 Fonctionnement

Allumez l'alimentation de secours avec l'interrupteur POWER (4). La LED AC (3) brille. L'appareil doit toujours rester allumé afin que les accumulateurs soient toujours chargés au maximum.

Les LEDs BATTERY (5) indiquent l'état de charge des accumulateurs. La LED CHARGING (6) brille lorsque les accumulateurs sont chargés. En cas de coupure de courant, la LED AC s'éteint et la LED DC (3) brille.

Le buzzer (2) émet un signal sonore en cas de coupure du courant d'alimentation, de problème dans le circuit de charge ou si la charge de l'accumulateur est sous 40%. Avec l'interrupteur BUZZER (1), vous pouvez éteindre le buzzer.

Tout droit de modification réservé.
