ENF90 - Filtre électrique pour voiture Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre électrique pour voiture
Marque	Monacor
Modèle	ENF90
Tension d'alimentation	12 V continu
Courant nominal	10 A (continu)
Courant de crête	30 A (courte durée)
Utilisation	Filtrage des interférences pour autoradios et amplificateurs
Dimensions (approx.)	50 x 30 x 20 mm
Poids (approx.)	50 g
Matériau du boîtier	Plastique
Couleur	Noir
Longueur des câbles	Environ 15 cm
Section des câbles	1,5 mm²
Type de connexion	Fiches terminales (rouge, jaune, noir)
Montage	Fixation solide dans le véhicule, proche de l'autoradio/ampli
Sécurité	Débrancher la batterie avant installation ; éviter les courts-circuits
Entretien	Aucun entretien nécessaire
Élimination	Recyclage en usine adaptée en fin de vie
Garantie	Garantie caduque en cas de montage incorrect
Normes	Directives UE (symbole €€)

FOIRE AUX QUESTIONS - ENF90 Monacor

Comment brancher le filtre ENF90 ?

Débranchez la borne négative de la batterie. Connectez le câble rouge au fusible, le câble jaune au consommateur (autoradio/ampli), et le câble noir au châssis de la voiture. Serrez bien les vis.

Quelle est la tension d'alimentation du filtre ?

Le filtre fonctionne sur une tension de 12 V continu (batterie de voiture).

Quel courant max peut supporter le filtre ?

Le courant continu max est de 10 A, avec un courant de crête de 30 A sur courte durée.

Puis-je utiliser ce filtre pour un amplificateur de forte puissance ?

Non, car le courant nominal est limité à 10 A. Pour des amplis de plus de 120 W, utilisez un filtre adapté à un courant plus élevé.

Où placer le filtre dans le véhicule ?

Fixez-le le plus près possible de l'autoradio ou de l'amplificateur pour minimiser la longueur du câble de liaison, et assurez-vous qu'il est solidement fixé.

Que faire si le filtre ne résout pas les interférences ?

Vérifiez le branchement : le filtre doit être inséré entre la batterie et l'appareil. Assurez-vous que la masse est correcte (câble noir au châssis).

Le filtre est-il compatible avec tous les autoradios ?

Oui, il est conçu pour filtrer les interférences sur l'alimentation 12 V de tout autoradio ou amplificateur, tant que le courant ne dépasse pas 10 A.

Comment entretenir le filtre ?

Aucun entretien particulier n'est requis. Il suffit de le garder propre et sec.

Que faire en cas de court-circuit ?

Débranchez immédiatement la batterie. Vérifiez le câblage avant de rebrancher. Des courants très élevés peuvent circuler en cas de court-circuit.

Le filtre est-il garanti ?

La garantie est caduque en cas de montage incorrect ou d'utilisation non conforme. Elle ne couvre pas les dommages résultant d'une mauvaise installation.

MODE D'EMPLOI ENF90 Monacor

Françé Cette notice s'adresse aux techniciens possédant des connaissances dans le système électrique de la voiture. Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Ce filtre est conçu pour filtrer des interférences émanant de la tension 12 V, pour les auto radios et amplificateurs.

2 Conseils importants de montage

L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.

• Le filtre doit être solidement et correctement fixé dans le véhicule afin qu'il ne se transforme pas en projectile dangereux s'il venait à se détacher.
• La puissance ne doit pas dépasser 10 A, courant continu ou 30 A courant de crête, et ce sur une courte durée.
• Soyez particulièrement prudent lorsque vous procédez au branchement du filtre. En cas de court-circuit, des courants très élevés circulent. Avant toute manipulation, débranchez la borne négative de la batterie de la voiture.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si le filtre n'est pas correctement utilisé, monté ou branché ; de même, la garantie deviendrait caduque.

○ Filtro antirumore 12 V

Lorsque le filtre est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

3 Branchements

1) Débranchez la borne négative de la batterie.
2) Pour une élimination optimale des interférences, fixez le filtre le plus près possible de l'autoradio / ampli de manière à avoir un cordon de liaison entre le filtre et l'autoradio / ampli le plus court possible. Fixez alors le filtre.
3) Montez sur le câble rouge et le câble jaune du filtre des fiches terminales.

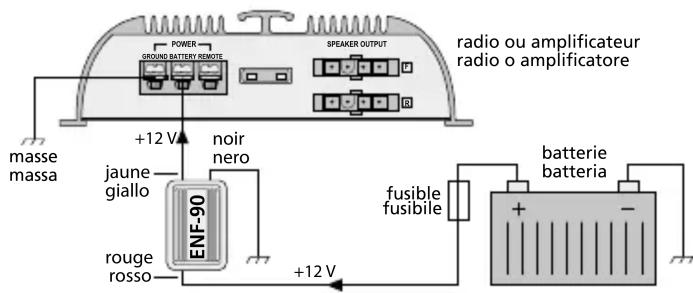

4) Insérez le filtre dans le circuit d'alimentation 12 V, entre la batterie du véhicule et l'autoradio / ampli:
- câble rouge : au fusible
– câble jaune : au consommateur
- câble noir : au châssis de la voiture
Serrez bien les vis des câbles de branchement.

5) Rebranchez la borne négative de la batterie de la voiture.

Tout droit de modification réservé.

radio ou amplificateur radio o amplificatore POWER GROUND BATTERY REMOTE SPEAKER OUTPUT masse massa +12 V jaune giallo noir nero ENF-90 rouge rosso +12 V fusible fusibile batterie batteria
