Type de produit	Boîtier PC (unité centrale) moyen tour
Marque	Corsair
Modèle	Obsidian 500D RGB SE
Dimensions externes (L x l x H)	500 mm x 233 mm x 507 mm
Poids (estimé)	Environ 12 kg
Matériaux principaux	Acier, verre trempé, plastique ABS
Format de carte mère compatible	Mini-ITX, Micro-ATX, ATX, E-ATX (jusqu'à 305 mm x 277 mm)
Alimentation fournie	Non, alimentation ATX standard (non incluse)
Emplacements de ventilateurs	Avant : 3x 120 mm ou 2x 140 mm ; Haut : 2x 120/140 mm ; Arrière : 1x 120 mm
Ventilateurs préinstallés	3x ventilateurs RGB 120 mm à l'avant, 1x ventilateur 120 mm à l'arrière
Compatibilité radiateurs	Avant : 360/280 mm ; Haut : 240/140 mm ; Arrière : 120 mm
Longueur maximale carte graphique	370 mm
Hauteur maximale refroidisseur CPU	170 mm
Longueur maximale bloc d'alimentation	225 mm
Connecteurs panneau avant	2x USB 3.0, 1x USB 3.1 Type-C, jack microphone/casque, boutons power et reset
Contrôle RGB	Contrôleur RGB intégré (Commander PRO), compatible iCUE
Baies de stockage	2x baies 3.5" (avec support 2.5"), 4x baies 2.5"
Emplacements d'extension PCIe	7 + 2 verticales
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon doux non pelucheux. Nettoyer les filtres amovibles. Éviter les liquides.
Sécurité	Débrancher l'alimentation avant toute manipulation. Utiliser sur une surface stable. Éviter l'humidité.
Pièces détachées et réparabilité	Contacter le support Corsair (support.corsair.com) pour commander des pièces. Garantie constructeur.
Informations complémentaires	Manuel complet disponible sur notice-facile.com. Consulter le site Corsair pour les dernières spécifications.

FOIRE AUX QUESTIONS - Obsidian 500D RGB SE CORSAIR

Quelles sont les dimensions du Corsair Obsidian 500D RGB SE ?

Les dimensions externes sont de 500 mm de longueur, 233 mm de largeur et 507 mm de hauteur.

Quels types de cartes mères sont compatibles ?

Le boîtier supporte les formats Mini-ITX, Micro-ATX, ATX et E-ATX (jusqu'à 305 mm x 277 mm).

Combien de ventilateurs puis-je installer ?

Vous pouvez installer jusqu'à 3 ventilateurs de 120 mm ou 2 de 140 mm à l'avant, 2 de 120 mm ou 140 mm en haut, et 1 de 120 mm à l'arrière. Trois ventilateurs RGB 120 mm sont préinstallés à l'avant.

Ce boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez utiliser une alimentation ATX standard.

Comment contrôler l'éclairage RGB ?

Le boîtier est équipé d'un contrôleur Commander PRO. Vous pouvez piloter l'éclairage via le logiciel Corsair iCUE.

Quelle est la longueur maximale de la carte graphique ?

La carte graphique peut mesurer jusqu'à 370 mm de long.

Peut-on installer un watercooling ?

Oui, le boîtier accepte des radiateurs de 360 mm à l'avant, 280 mm en haut et 120 mm à l'arrière.

Combien de disques durs peut-on installer ?

Le boîtier propose 2 baies pour disques 3,5 pouces (compatibles 2,5 pouces) et 4 emplacements dédiés pour disques 2,5 pouces.

Quels connecteurs sont présents sur le panneau avant ?

Le panneau avant dispose de 2 ports USB 3.0, 1 port USB 3.1 Type-C, une prise jack combo microphone/casque, et les boutons power et reset.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec pour dépoussiérer. Les filtres amovibles peuvent être lavés à l'eau tiède savonneuse, puis bien séchés avant remontage. Évitez les nettoyants liquides agressifs.

MODE D'EMPLOI Obsidian 500D RGB SE CORSAIR

Installation de la carte mère · Installation des Motherboards · Instalación de la placá base

YCTAHOBKa MATEPHNCKOHNnATu • Instalar a placac-mae

Installing HDDs 11

Installation des disques durs • Installation von HDD-Laufwerk • Instalación de las unidas HD

YCTAHOBKa JecTKnX DNCKOB-Instalar HDDs

Installing SSDs 12

Installation des SSD • Installation von SSD-Laufwerken • Instalacion de las unidas SSD

YCTAHOBKa TBepoTeBbHx HAKONHTENe · Instalar SSDs

Table of contents

Table des matieres Inhaltsverzeichnis Contenido Codepxmanie ndice

Installing PSU 13

Installation du bloc d'administration • Installation des Netteils (PSU) • Instalacion de la PSU UctahOBka bokka nataaH • Instalar a PSU

Installing PCI-E card(s) 14

Installation des cartes PCI-E - Installieren von PCI-E-Karten - Instalacion de las tarjetas PCI-E

YcraHOBkannnPCI-E · Instalar places PCI-E

Longueur 500mm
Largeur 233mm
Hauteur 507mm
Longueur maximale de carte graphique 370mm
Hauteur maximale du processeur 170mm
Longueur maximale du bloc d'allimentation 225nm

Emplacements des ventilateurs:

Compatibilité des radiateurs:

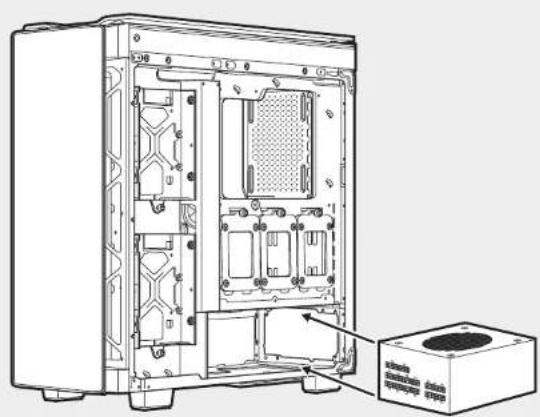

Installation du bloc d'allimentation - Installation des Netzelets (PSU) - Instalación de la PSU

YcTahOBka6nOKa nHTAHnn Instalar a PSU

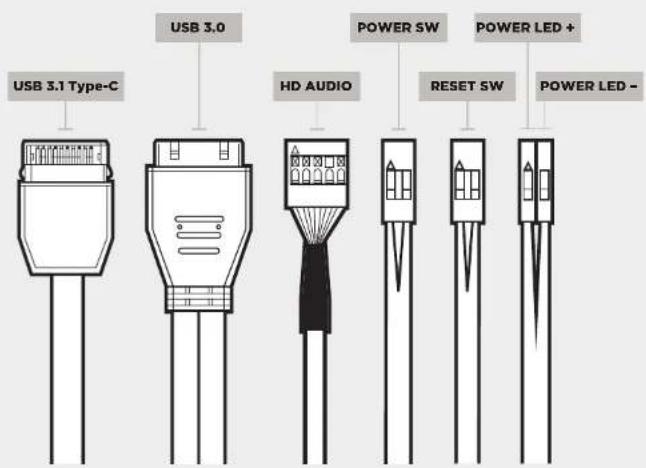

Installation des connecteurs E/S avant Installation der vorderen I/O-Anschlisse

Instalacion de los conectores de E/S frontales Yctahouke nepengux pasbenomnmbopa
Instalar os conectores de E/S dienteiros

OBSIDIAN SERIES 500D RGB

Branchez le cable USB du Commander PRO sur un cavaller interne USB 2.0 disponible de la carte mère de votre ordinateur (reportez-vous au manuel de la carte mère pour connaître son emplacement).

Connectez la fiche SATA sur une prise SATA disponible de l'alimentation.

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement pour les cavaliers à LED.
2. À qui DOES-JE m'adresser si mon boitier est endommagé?

Veuillez vous rendre sur le site support.corsair.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissions replacer la ou les pièces endommagées.

1. Où puis-je monter un ventilateur?

Emplacements des fixations de ventilateur
Avant 3x 120mm / 2x 140mm
Haut 2x 120mm / 140mm
Arrière 1x 120mm

Pour en savoir plus sur ce boitier, veuillez vous rendre sur le site corsair.com, à la page des produits
