MK179 - Système de sécurité et de contrôle d'accès VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de badges RFID pour contrôle d'accès
Marque	Velleman
Modèle	MK179
Alimentation	12 V DC (estimation standard)
Nombre de cartes supportées (mode haute sécurité)	25 maximum
Nombre de cartes supportées (mode sécurité de base)	Illimité (cartes HAA86C/TAG(2) uniquement)
Type de cartes compatibles	HAA86C / TAG(2) Velleman
Durée d'impulsion du relais	Réglable de 0,5 s à 240 s (par incréments de 0,5 s)
Mode de sécurité	Base (toutes cartes Velleman) et haute sécurité 64 bits (cartes programmées)
Programmation des cartes	Par bouton poussoir SW1 et présentation de la carte
Effacement des cartes	Individuel ou total (par mise hors tension + bouton)
Indication de programmation	Pulsations du relais (2 pour programmation, 3 pour effacement, 5 pour mémoire saturée)
Entretien et nettoyage	Aucun entretien particulier nécessaire
Sécurité	Protection par code 64 bits en mode haute sécurité
Pièces détachées et réparabilité	Non spécifié par le fabricant
Informations générales	Utilisation intérieure, montage sur tableau ou boîtier

FOIRE AUX QUESTIONS - MK179 VELLEMAN

Comment programmer une carte sur le MK179 ?

Maintenez enfoncé le bouton SW1, puis présentez la carte devant la bobine. Le relais pulse deux fois pour confirmer la programmation. Relâchez le bouton.

Comment effacer une carte spécifique ?

Maintenez enfoncé SW1, puis présentez la carte à effacer. Le relais pulse trois fois pour confirmer l'effacement. Relâchez le bouton.

Combien de cartes puis-je programmer en mode haute sécurité ?

Vous pouvez programmer jusqu'à 25 cartes en mode haute sécurité. Au-delà, le relais pulse cinq fois pour indiquer une mémoire saturée.

Comment réinitialiser complètement le lecteur ?

Coupez l'alimentation, maintenez enfoncé SW1, puis remettez sous tension. Le relais pulse trois fois pour confirmer l'effacement de toutes les cartes. Le lecteur revient en mode sécurité de base.

Comment régler la durée d'impulsion du relais ?

Lors de la programmation de la première carte, maintenez SW1 enfoncé après les deux pulsations. Le relais pulse chaque seconde. Comptez le nombre de pulsations souhaité (de 0,5 s à 240 s) et relâchez le bouton. Chaque pulsation correspond à 0,5 seconde.

Quels types de cartes sont compatibles ?

Le lecteur accepte les cartes HAA86C et les badges TAG(2) de la marque Velleman. En mode sécurité de base, toutes ces cartes sont reconnues.

Que faire si la mémoire est saturée ?

Si vous tentez de programmer une 26e carte, le relais pulse cinq fois pour indiquer la saturation. Vous devez effacer une ou plusieurs cartes existantes avant d'en ajouter de nouvelles.

Comment revenir en mode sécurité de base après avoir programmé des cartes ?

Effectuez une réinitialisation complète (voir question sur réinitialisation). Toutes les cartes programmées seront effacées et le lecteur acceptera à nouveau toutes les cartes Velleman.

Quelle est l'alimentation requise pour le MK179 ?

L'alimentation recommandée est de 12 V DC. Assurez-vous que la source est stable et capable de fournir le courant nécessaire (typiquement 100 mA).

Que faire si le lecteur ne réagit pas à ma carte ?

Vérifiez que la carte est bien du type compatible (HAA86C/TAG(2)). Si le lecteur est en mode haute sécurité, la carte doit être programmée. Essayez de reprogrammer la carte ou de réinitialiser le lecteur.

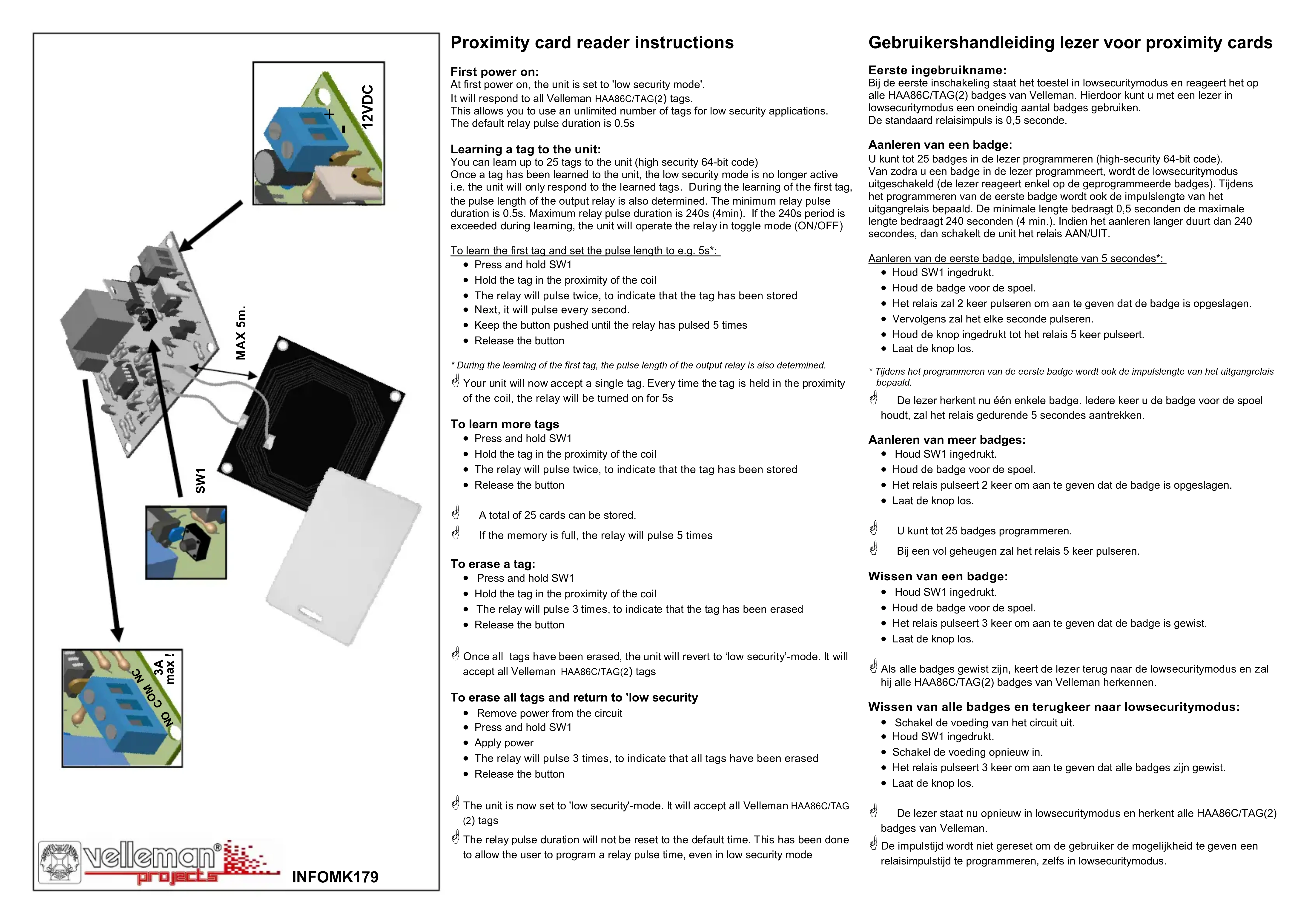

MODE D'EMPLOI MK179 VELLEMAN

Premier allumage

Au premier emploi, l'unité est en mode de sécurité de base et réagira à toutes les cartes HAA86C/TAG(2) Velleman.

Ceci vous permet d'utiliser un nombre illimité de badges.

La durée d'impulsion du relais est de 0,5 seconde.

Apprentissage d'une carte:

Il est possible de programmer jusqu'à 25 cartes en mode de haute sécurisation 64 bits. Le mode de sécurisation de base ne sera plus actif après la programmation de la première carte (le lecteur ne réagira qu'à une carte programée). Pendant l'apprentissage de la première carte, la durée d'impulsion du relais de sortie sera également déterminée. La durée minimale est de 0,5 seconde, la durée maximale est de 240 secondes (4 min). Le lecteur enchainera le relais si la durée d'apprentissage excède les 240 secondes.

Apprentissage de la première carte, longueur de l'impulsion de 5 secondes : - Maintenez enfoncé SW1

• Maintenez la carte en face de la bobine. Le relais pulse deux fois pour indiquer que la carte a été programmée.
• Ensuite, le relais pulsera toutes les secondes.
• Maintenez enfoncé le bouton jusqu'à ce que le relais ait pulsé 5 fois. Relachez le bouton
• Pendant l'apprentissage de la première carte, la durée d'impulsion du relais de sortie sera équitablement déterminée. Le lecteur n'accepte qu'une seule carte. Le relais s'enclenchera pendant 5 secondes lorsque vous maintiendrez la carte en face de la bobine.

Apprentissage de plusieurs cartes :

• Maintenance enoncé SW1
• Maintenez la carte en face de la bobine. Le relais pulse deux fois pour indiquer que la carte a ete programmée. Relachez le bouton.

Il est possible de programmer jusqu'à 25 cartes. Le relais pulsera 5 fois lors d'une mémoire saturée.

Effacement d'une carte :

• Maintenez enfoncé SW1.
• Maintenez la carte en face de la bobine. Le relais pulse trois fois pour indiquer que la carte a été effacée. Relachez le bouton.

Une fois toutes les cartes effacées, le lecteur reviendra au mode de sécuritisation de base et n'acceptera que les cartes HAA86C/TAG(2) Velleman.

Effacement de toutes les cartes et retour vers le mode de sécurisation

tion de base

Coupez l'alimentation vers le circuit. - Maintenez enfoncé Sw1 - Remettez le circuit sous tension. Le relais pulse trois fois pour indiquer que toutes les cartes ont été effacées. Belachz le bouton

La lecteur revient au mode de sécurisation de base et n'a cotope que les cartes HAA86C/TAG(2) Velleman. La durée d'impulsion ne sera pas réinitialisée afin de vous donner la capacité de programmer une durée d'impulsion, même en mode de sécurisation de base.

La durée de impôt del réel est de 0,5 siècle.
