SFP2000MM85X3 - Composant réseau Vivotek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transceiver SFP+ 10G
Marque	Vivotek
Modèle	SFP2000MM85X3
Débit de données	10 Gbit/s (Gigabit 10G)
Longueur d'onde	850 nm
Type de laser	VCSEL
Puissance d'émission (Tx)	-1 à -7 dBm
Sensibilité de réception (Rx)	-1 à -9,9 dBm
Tension d'alimentation	3,3 V
Portée	Jusqu'à 0,3 km (fibre multimode 50/125 µm)
Type de fibre	Multimode (MMF)
Connecteur	LC duplex
Dimensions (L x l x H)	55,9 x 14,69 x 12,39 mm
Poids	Environ 20 g
Température de fonctionnement	0 °C à 70 °C
Température de stockage	-40 °C à 85 °C
Humidité de fonctionnement	5 % à 90 % (sans condensation)
Conformité MSA	Oui
Certifications	IEC 825, EN 60825-1, FDA 21 CFR 1040.10 et 1040.11
Entretien et nettoyage	Nettoyer les connecteurs avec un kit de nettoyage pour fibre optique ; éviter l'électricité statique.
Sécurité	Conforme aux normes laser de classe 1 ; ne pas regarder directement le faisceau.
Pièces détachées et réparabilité	Ce composant n'est pas réparable par l'utilisateur ; en cas de dysfonctionnement, remplacer l'unité.

FOIRE AUX QUESTIONS - SFP2000MM85X3 Vivotek

Quel est le débit supporté par le SFP2000MM85X3 ?

Le SFP2000MM85X3 supporte un débit de 10 Gbit/s, compatible avec les réseaux Gigabit 10G.

Quel type de fibre utiliser avec ce module ?

Ce module est conçu pour la fibre multimode (MMF) de type 50/125 µm, avec une portée maximale de 0,3 km.

Comment installer le SFP2000MM85X3 dans un switch ?

Insérez délicatement le module dans un port SFP+ compatible jusqu'à ce qu'il s'enclenche. Assurez-vous que le connecteur LC soit propre avant le branchement.

Ce module est-il compatible avec les switches standards ?

Oui, il est conforme MSA et compatible avec la plupart des switches et routeurs équipés de ports SFP+ 10G.

Quelle est la tension d'alimentation requise ?

Le module fonctionne sous une tension de 3,3 V, fournie directement par le port hôte.

Comment nettoyer les connecteurs du module ?

Utilisez un kit de nettoyage pour fibre optique avec des lingettes non pelucheuses et de l'alcool isopropylique. Évitez tout contact avec les doigts.

Quelles sont les précautions de sécurité à prendre ?

Ne regardez jamais directement le faisceau laser. Le module est certifié classe 1 (œil nu sans danger) mais restez prudent.

Le SFP2000MM85X3 est-il réparable ?

Non, ce composant n'est pas réparable par l'utilisateur. En cas de panne, remplacez-le par un module identique.

Quelle est la plage de température de fonctionnement ?

Le module fonctionne entre 0 °C et 70 °C. Stockez-le entre -40 °C et 85 °C.

Où trouver la notice complète du module ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com ou sur le site officiel de Vivotek.

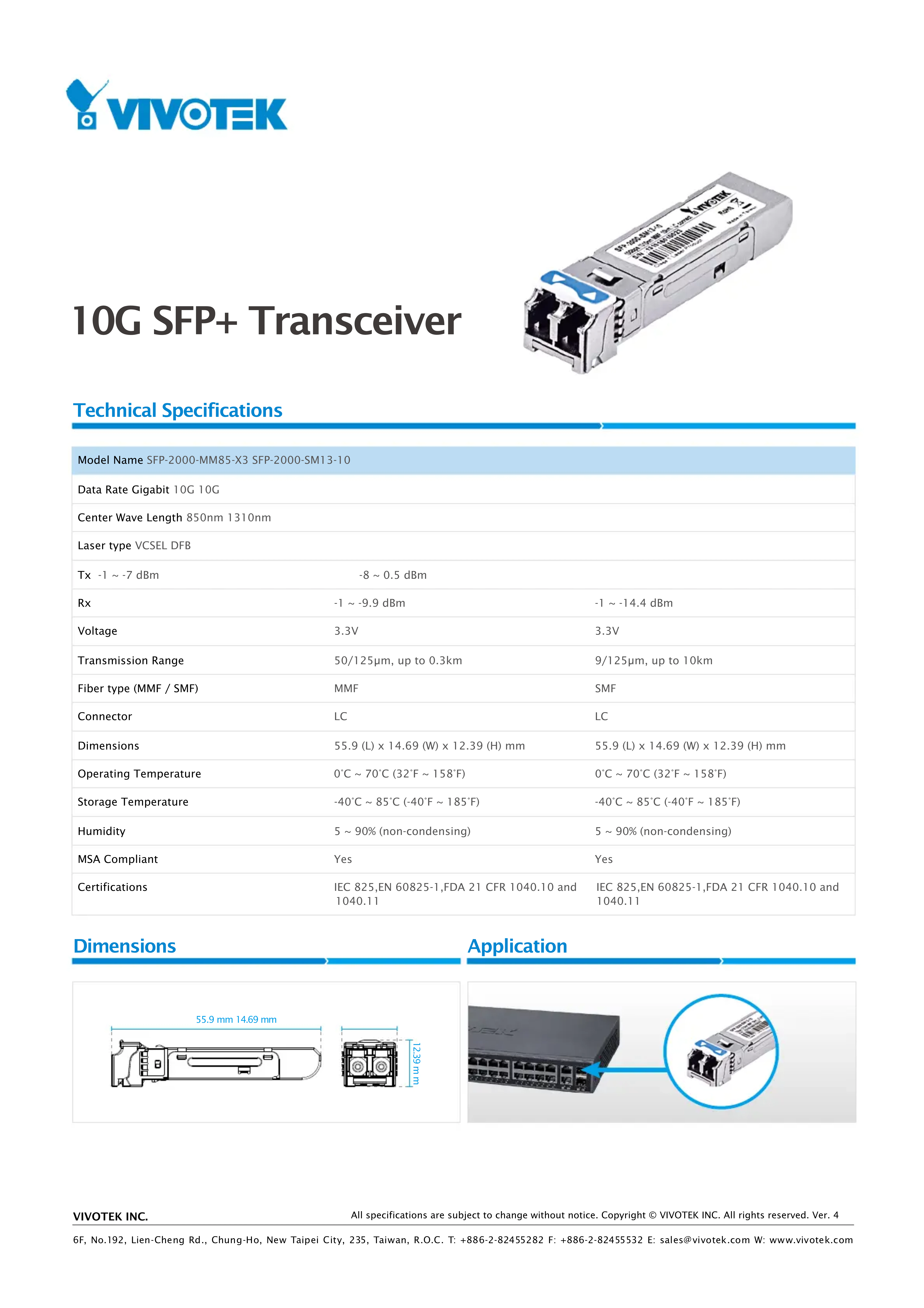

MODE D'EMPLOI SFP2000MM85X3 Vivotek

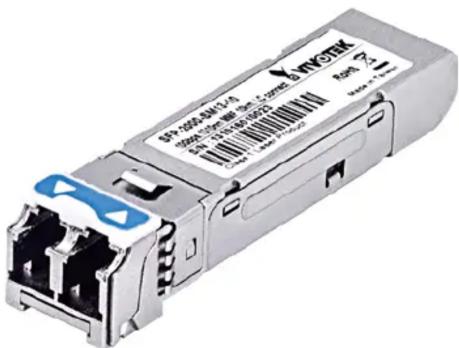

10G SFP+ Transceiver

Technical Specifications

Model Name SFP-2000-MM85-X3 SFP-2000-SM13-10

Data Rate Gigabit 10G 10G

Center Wave Length 850nm 1310nm

Laser type VCSEL DFB

Tx-1\~-7dBm

-8\~0.5dBm

Rx

-1~-9.9 dBm

-1~-14.4dBm

Voltage

3.3V

3.3V

Transmission Range

50/125μm, up to 0.3km

9/125μm, up to 10km

Fiber type (MMF / SMF)

MMF

SMF

Connector

LC

LC

Dimensions

55.9 (L) x 14.69 (W) x 12.39 (H) mm

55.9 (L) × 14.69 (W) × 12.39 (H) mm

Operating Temperature

0^ 70^(32^ 158^)

0^ 70^(32^ 158^)

Storage Temperature

-40^ 85^ (-40^ 185^)

-40^ 85^ (-40^ 185^)

Humidity

5 ~ 90% (non-condensing)

5 ~ 90% (non-condensing)

MSA Compliant

Yes

Yes

Certifications

IEC 825,EN 60825-1,FDA 21 CFR 1040.10 and 1040.11

IEC 825,EN 60825-1,FDA 21 CFR 1040.10 and 1040.11

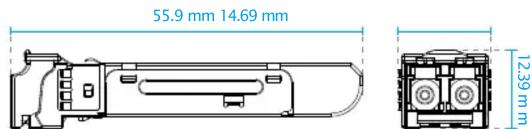

Dimensions

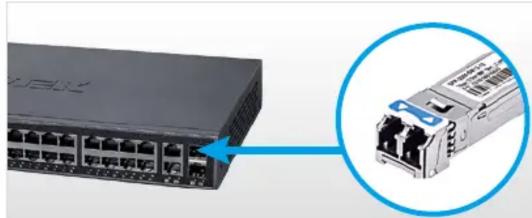

Application
