WS 21051 - Station Météo ADE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo avec capteur extérieur sans fil
Marque	ADE
Modèle	WS 21051 (WS 2105-1 blanc, WS 2105-2 noir)
Alimentation station de base	Adaptateur secteur 5V/0,6A ou 2 piles LR6 (AA) 1,5V
Alimentation capteur extérieur	2 piles LR03 (AAA) 1,5V
Affichage	Écran couleur LED, rétroéclairage réglable (5 niveaux sur secteur)
Réception horaire	DCF77 (77,5 kHz), automatique et manuelle
Affichage de l'heure	12 ou 24 heures, calendrier perpétuel avec jour de la semaine
Mesures intérieures	Température (0°C à 50°C), humidité (20% à 95%)
Mesures extérieures	Température (non spécifiée), humidité (20% à 95%)
Prévisions météo	Symboles animés (soleil, pluie, neige, orage) basés sur pression atmosphérique
Phases lunaires	Affichage automatique avec la date
Indice de bien-être	Basé sur température et humidité intérieure
Indicateur de moisissures	Risque faible, moyen ou élevé (MOLDRISK)
Fonction réveil	3 alarmes programmables (M-F, M-S, S-S) avec snooze réglable
Alerte de température	Seuils haut et bas réglables pour température extérieure
Alarme de gel	Symbole clignotant entre -1°C et 3°C
Mémoire des valeurs	Min/Max des dernières 24h pour température et humidité
Portée capteur	Jusqu'à 100 mètres en champ libre
Fréquence capteur	433,92 MHz
Nombre max de capteurs	Jusqu'à 3 capteurs extérieurs (canaux 1-3)
Mode nuit	Programmable avec réduction de luminosité
Nettoyage	Chiffon légèrement humide, débrancher l'adaptateur avant
Sécurité	Utilisation intérieure uniquement pour la base, capteur protégé de la pluie directe
Garantie	3 ans (défauts matériels et de fabrication)

FOIRE AUX QUESTIONS - WS 21051 ADE

Comment régler l'heure manuellement si le signal DCF77 n'est pas reçu ?

Maintenez la touche ⚙ enfoncée jusqu'à ce que « ON/OFF » clignote. Sélectionnez « OFF » pour la réception automatique, puis réglez le fuseau horaire, le format 12/24h, l'heure, les minutes, la date et la langue à l'aide des touches ▲/▼ et validez avec ⚙.

Que faire si aucun signal du capteur extérieur ne s'affiche ?

Vérifiez les piles du capteur (2x AAA) et leur polarité. Assurez-vous que le capteur est à moins de 100 m de la base. Appuyez sur le bouton TX du capteur et maintenez enfoncé le bouton ▲ de la base jusqu'à l'affichage de « -- -- » pour lancer la réception manuelle.

Comment activer l'alerte de température ?

Appuyez plusieurs fois sur jusqu'à afficher « HI » avec une température. Maintenez ⚙ enfoncé, réglez la limite haute avec ▲/▼, validez, puis réglez la limite basse. Ensuite, appuyez sur ▲ pour activer l'alerte (HI⚠️ et LO⚠️ s'affichent).

Comment réinitialiser la station météo aux paramètres d'usine ?

Insérez un objet fin (trombone) dans l'orifice RESET à l'arrière de la base. Plusieurs bips retentissent. La station redémarre et tente de capter le signal DCF77.

Que signifient les symboles de prévisions météo ?

Les symboles animés indiquent le temps attendu dans les 12 à 24 heures (soleil, faible pluie, forte pluie, chute de neige, orage). Le symbole neige n'apparaît que si la température extérieure est inférieure à -4°C.

Comment changer les piles du capteur extérieur ?

Retirez le couvercle du compartiment à piles à l'arrière du capteur. Remplacez les 2 piles LR03 (AAA) en respectant la polarité. Refermez le couvercle. Appuyez sur TX pour transmettre les données.

Pourquoi l'affichage de la température extérieure est-il trop élevé ?

Le capteur est peut-être exposé au soleil direct. Installez-le à l'ombre, par exemple sous un auvent. Évitez les surfaces réfléchissantes.

Comment utiliser plusieurs capteurs extérieurs ?

Chaque capteur doit être réglé sur un canal différent (1, 2 ou 3) via le commutateur interne. Insérez les piles, puis appuyez sur TX. Sur la base, utilisez la touche ▲ pour sélectionner le canal souhaité ou activez le balayage automatique.

Que faire si l'heure affichée est décalée d'une heure ou plus ?

Le fuseau horaire est probablement mal réglé. Maintenez ⚙ enfoncé, réglez le fuseau sur « 00 » pour l'Europe continentale. Vérifiez aussi le réglage de l'heure d'été (DST).

Comment nettoyer la station météo ?

Débranchez l'adaptateur secteur. Essuyez la base et le capteur avec un chiffon légèrement humide. Séchez complètement avant de rebrancher. N'utilisez pas de produits abrasifs.

MODE D'EMPLOI WS 21051 ADE

Station météo avec capteur radio extérieur

Chère cliente, cher client !

Nous sommes ravis que vous ayez choisi un appareil de haute qualité de la marque ADE, qui allie des fonctions intelligentes à un design exceptionnel. Grâce à cette station météo, vous disposerez d'un seul coup d'œil de toutes les informations sur la météo et la température. Les années d'expérience de la marque ADE garantissent une haute technicité et une qualité éprouvée.

Nous vous souhaitons beaucoup de plaisir à l'utilisation de votre nouvelle station météo.

L'équipe ADE

Contenu de l'emballage

- La station météo est composée des éléments suivants :

• Station de base
• Capteur sans fil extérieur

- Adaptateur secteur pour la station de base

- Piles :

• 2 x LR6 (AA) pour la station de base

• 2 x LR03 (AAA) / 1,5 V pour le capteur radio extérieur

• Mode d'emploi

• Carte de garantie

IM_Web_WS2105-1_2105-2_FR_202106_V1

Table des matières

Contenu de l'emballage....2

Généralités....5

Sécurité ....6

Fonctions importantes....9

Utilisation conforme.... 10

Vue de derrière....12

Capteur sans fil extérieur.... 14

Mise en marche.... 15

Capteur sans fil extérieur .... 15

Station de base 15

Lancer la réception sans fil....17

Liste de contrôle en cas de données erronées affichées à l'écran.... 18

Lancer manuellement la réception radio par émetteur de signal horaire.... 19

Démarrer manuellement la réception du signal du capteur extérieur.... 19

Régler l'heure et la date manuellement ..... 19

Choisir l'emplacement....21

Utiliser d'autres capteurs.... 23

À propos de l'émetteur de signal horaire DCF77......24

Prévisions météo 25

Données météorologiques.... 26

Évolution des températures et de l'humidité de l'air....27

Indice de bien-être 27

Indicateur de moisissures....27

Alerte de température....28

Alarme de gel 30

Affichage de l'heure et du calendrier .... 30

Données thermiques enregistrées .... 31

Affichage des phases lunaires 31

Réveil.... 32

Autres fonctions .... 35

Rétroéclairage de l'écran.... 35

Mode nuit 35

Modifier l'unité de mesure de la température ..... 36

Passer de l'heure d'été à l'heure d'hiver ...... 36

Symbole de changement des piles .... 36

Réinitialiser la station météo aux paramètres d'usine (RESET).... 37

Nettoyage 37

Problèmes/solutions 38

Caractéristiques techniques.... 39

Déclaration de conformité.... 41

Garantie 42

Mise au rebut 42

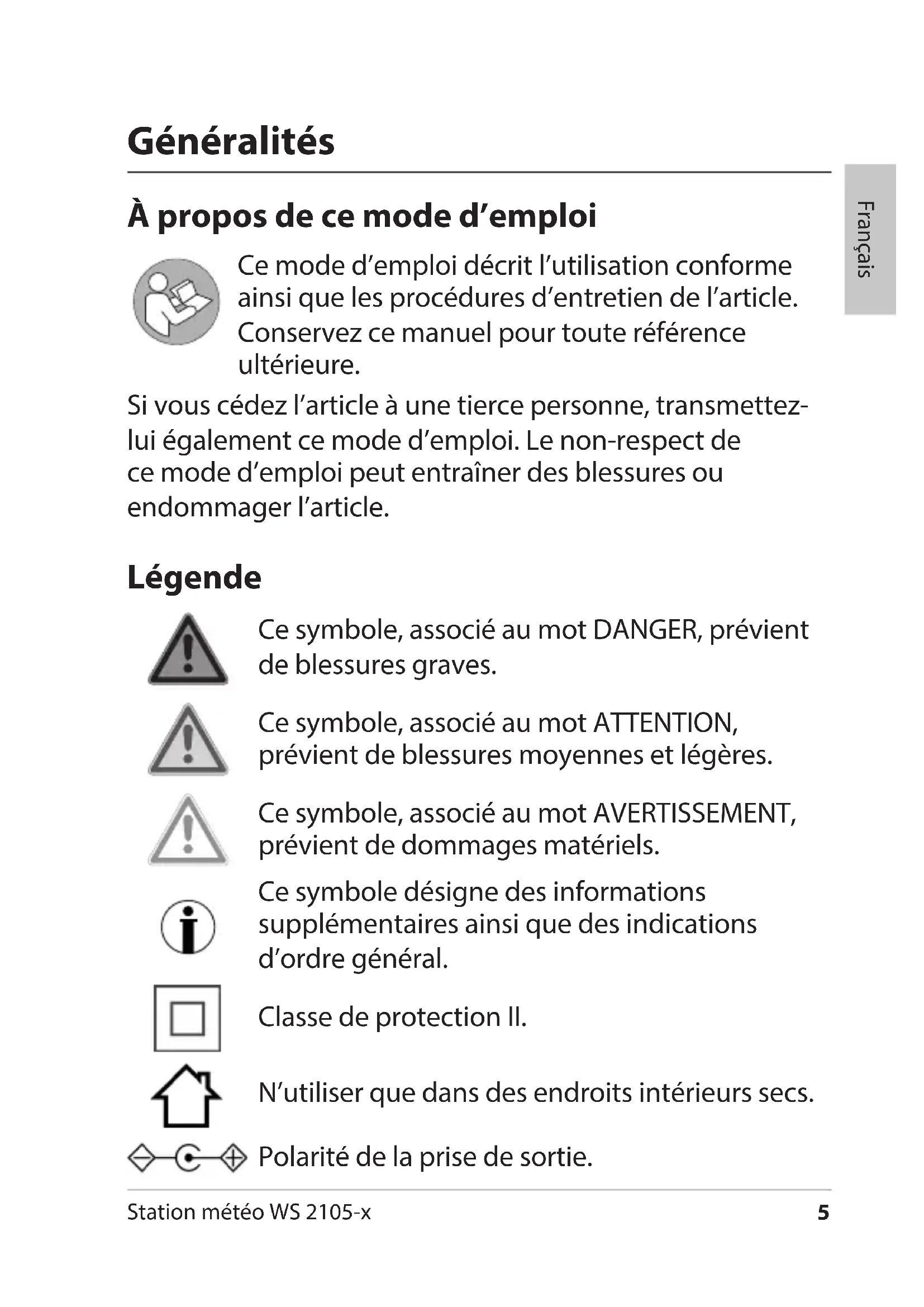

À propos de ce mode d'emploi

Ce mode d'emploi décrit l'utilisation conforme ainsi que les procédures d'entretien de l'article. Conservez ce manuel pour toute référence ultérieure.

Si vous cédez l'article à une tierce personne, transmettez-lui également ce mode d'emploi. Le non-respect de ce mode d'emploi peut entraîner des blessures ou endommager l'article.

Légende

Ce symbole, associé au mot DANGER, prévient de blessures graves.

Ce symbole, associé au mot ATTENTION, prévient de blessures moyennes et légères.

Ce symbole, associé au mot AVERTISSEMENT, prévient de dommages matériels.

Ce symbole désigne des informations supplémentaires ainsi que des indications d'ordre général.

Classe de protection II.

N'utiliser que dans des endroits intérieurs secs.

Polarité de la prise de sortie.

Sécurité

- Cet appareil peut être utilisé par des enfants dès l'âge de 8 ans ainsi que par des personnes aux capacités physiques, sensorielles ou mentales limitées ou de peu d'expérience et/ou de connaissances si ceux-ci sont sous surveillance ou ont été instruits de l'utilisation conforme de l'article et comprennent les risques qui en découlent.

- L'appareil et l'adaptateur secteur doivent être tenus hors de portée des enfants de moins de 8 ans.

- Le nettoyage et l'entretien ne doivent pas être réalisés par des enfants, à moins qu'ils aient 8 ans révolus et soient sous surveillance.

- Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

- La station météo et l'adaptateur secteur ne doivent pas être immergés dans de l'eau ou dans d'autres liquides. Risque d'électrocution ! Pour cette raison, n'utilisez pas la station de base de la station météo radio à proximité de sources d'humidité, par ex. un évier.

- N'utilisez que l'adaptateur secteur inclus et ne le remplacez que par un adaptateur du même type. L'adaptateur secteur ne doit être utilisé que dans des espaces intérieurs secs et doit être protégé de l'humidité.

Danger pour les enfants

• Les piles peuvent être dangereuses pour la santé en cas d'ingestion. Pour cette raison, conservez la station météo, le capteur radio extérieur et les piles hors de portée de jeunes enfants. En cas d'ingestion d'une pile, sollicitez immédiatement une aide médicale.
• Tenez les enfants éloignés des matériaux d'emballage et des petits éléments faisant partie du contenu de l'emballage. Risque d'étouffement en cas d'ingestion.

Risques d'électrocution (lors de l'utilisation de l'adaptateur secteur)

• Branchez l'appareil sur une prise électrique installée de manière conforme et dont la tension correspond aux « Caractéristiques techniques ».
• Veillez à ce que la prise électrique soit bien accessible de façon à pouvoir rapidement retirer la fiche en cas de besoin.
• N'utilisez pas la station météo radio si l'adaptateur secteur ou le câble de l'adaptateur sont endommagés.
• Ne couvrez pas l'adaptateur secteur avec des rideaux, journaux, etc. et veillez à une aération suffisante. L'adaptateur secteur peut chauffer.
• Déroulez complètement le câble de l'adaptateur secteur avant de le brancher. Faites attention à ce que des rebords tranchants ou des objets chauds n'endommagent pas le câble.
• Débranchez l'adaptateur secteur de la prise :
• avant de nettoyer la station météo radio,
• lorsqu'un dysfonctionnement se produit au cours d'un orage.

- Pour ce faire, tirez toujours sur l'adaptateur et non sur le câble.

- Ne modifiez pas l'article ou le câble de raccordement. Confiez exclusivement les réparations à un atelier spécialisé, car des réparations non conformes représentent un danger pour l'utilisateur.

- Ne remplacez pas le câble de l'adaptateur secteur. Si le câble ou l'adaptateur secteur est endommagé, celui-ci doit être mis au rebut et être remplacé par un adaptateur similaire.

Risque de blessures

- Attention : Risque d'explosion en cas de manipulation non conforme des piles. Les piles ne doivent pas être chargées, réactivées avec d'autres moyens, démontées, jetées au feu ou court-circuitées.

- Évitez que le liquide des piles n'entre en contact avec la peau, les yeux et les muqueuses. En cas de contact, rincez immédiatement les zones concernées avec de l'eau claire et consultez immédiatement un médecin.

Remarque sur les dangers matériels

- Protégez la station de base et le capteur extérieur de la poussière, des chocs, des températures extrêmes et de la lumière directe du soleil.

- Protégez la station de base de l'humidité. Installez la station de base exclusivement dans une pièce sèche et fermée.

- Le capteur extérieur est protégé contre l'humidité, mais doit être protégé des effets directs de l'humidité tels que la pluie.

- Retirez les piles de la station de base et du capteur extérieur lorsqu'elles sont usées ou lorsque vous n'utilisez pas la station météo pendant une période prolongée. Vous éviterez ainsi les dommages qui pourraient résulter d'une fuite des piles.

- N'exposez pas les piles à des conditions extrêmes, en les conservant par exemple sur une source de chaleur ou à la lumière directe du soleil. Risque accru de fuite pour les piles !

- Si nécessaire, nettoyez les bornes des piles et les contacteurs de l'appareil avant l'insertion.

- Changez toujours les piles de la station de base et du capteur extérieur en même temps.

- N'employez que des piles d'un même type, ne mélangez pas des types de piles différents, ni des piles usées et des piles neuves.

- N'apportez aucune modification à l'appareil. Confiez exclusivement les réparations à un atelier spécialisé et respectez les conditions de garantie.

- N'utilisez en aucun cas des produits ménagers durs, rugueux, abrasifs ou similaires pour nettoyer la station météo. Cela pourrait rayer les surfaces.

Fonctions importantes

Station météo

• Écran couleur LED confortable de grandes dimensions
• Heure exacte grâce au signal de l'émetteur horaire DCF77. (Réglage manuel de l'heure possible.)

• Affichage de l'heure au format 12 ou 24 heures.

• Calendrier perpétuel avec indication de la date et du jour

• Affichage de la température intérieure et extérieure en °C ou en °F
• Affichage intérieur et extérieur de l'humidité de l'air en pourcentage
• Fonction de mémoire pour les valeurs max. et min. de température et d'humidité de l'air
• Symboles animés pour les prévisions météo
• Affichage des phases lunaires
• Indice de bien-être
• Fonction réveil
• Fonctionne avec piles ou sur secteur (station de base)

Capteur sans fil extérieur

- Portée jusqu'à 100 mètres (en plein air)

Utilisation conforme

- La station météo, qui comprend une station de base et un capteur radio extérieur, affiche diverses informations météorologiques (pression atmosphérique, température, etc.) sur l'environnement immédiat. La station météo calcule une prévision météorologique d'après les données thermiques mesurées.

- En outre, elle renseigne sur l'heure, la date et les phases lunaires et dispose d'une fonction réveil.

- Elle n'est pas adaptée à une utilisation commerciale pour les prévisions météorologiques ou la mesure de données météorologiques.

Station de base

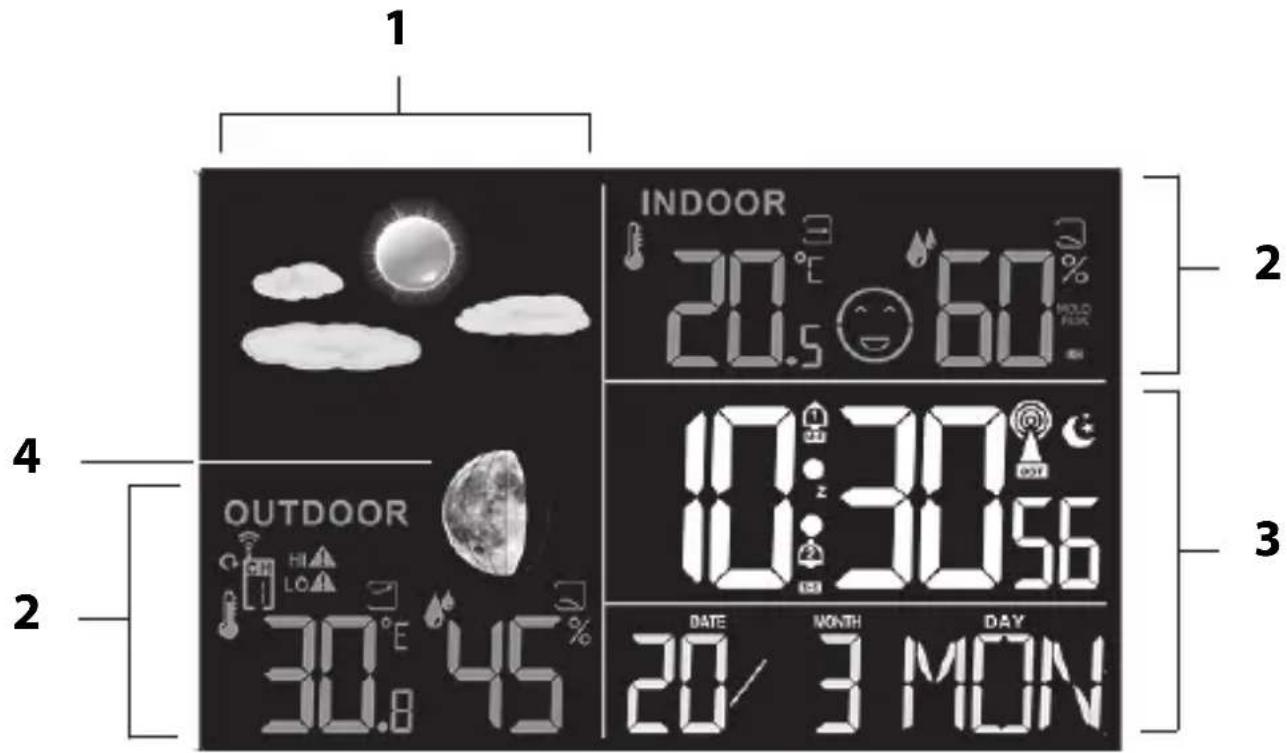

Vue de face

1 voir « Prévisions météorologiques »
2 Voir « Données météorologiques »
3 Voir « Affichage de l'heure et du calendrier »
4 Voir « Affichage des phases lunaires »

- Retirez le film de protection de la face du réveil.

Vue de derrière

5 Òillet de suspension

6 Touche

• Pour activer le mode Réglage manuel
• Pour sauvegarder les réglages effectués
• Régler la luminosité de l'écran (uniquement pendant l'utilisation avec l'adaptateur secteur)

7 Touche 🔒

• Régler la fonction réveil
• Régler l'alerte de température
• Visualiser les heures de réveil et d'alerte de température

8 Bouton tactile / z ^z

• Activer le rétroéclairage de l'écran
• Régler le mode nuit
• Activer la fonction de répétition du réveil SNOOZE

9 Touche

• Récupérer les valeurs des différents capteurs extérieurs
• Démarrer manuellement la réception du signal du capteur extérieur

10 Touche ▲

• Réglage des valeurs (augmenter)
• Permuter entre °C et °F
• Démarrer/interrompre manuellement la réception du signal horaire
• Activer et désactiver le réveil et l'alerte de température

11 Touche ▼

• Régler les valeurs (réduire)
• Visualiser/supprimer les valeurs météorologiques sauvegardées

12 Touche RESET

- Rétablir les paramètres d'usine de la station de base

13 Compartiment à piles (2 x R6/LR6, 1, 5 V)

14 Pied repliable

15 Prise DC 5V pour adaptateur secteur

Capteur sans fil extérieur

1 Écran avec les éléments suivants affichés : Symbole de transfert, température, humidité de l'air, canal
2 Témoin de contrôle (s'allume uniquement pendant le transfert de données)
3 Bouton TX : Transférer immédiatement les données météorologiques à la station de base
4 Bouton °C/°F : Modifier l'unité de mesure de la température
5 Òillet de suspension
6 Choisir le numéro du canal de transfert
7 Compartiment à piles (2 piles de type R3/LR03, 1,5 V)

Mise en marche

• Procédez dans l'ordre prescrit et insérez d'abord les piles dans le capteur extérieur. C'est uniquement de cette manière que la station météo pourra parfaitement fonctionner.
• N'utilisez pas de piles rechargeables, car celles-ci ont une tension trop faible (seulement 1,2 V au lieu de 1,5 V). Cela affecte notamment la précision de la mesure.
• Utilisez de préférence des piles alcalines plutôt que des piles au zinc-carbone. Les piles alcalines durent plus longtemps, particulièrement en cas de températures extérieures basses.

Capteur sans fil extérieur

1. Retirez le couvercle du compartiment à piles à l'arrière du capteur extérieur en appuyant avec un peu de force sur la flèche imprimée. Faites glisser le couvercle du compartiment à piles du capteur extérieur dans la direction de la flèche.
2. Insérez les 2 piles de type LR03/1,5 V comme indiqué dans le fond du compartiment à piles. Veillez à la bonne polarité des piles (+/-).
3. Faites à nouveau glisser le couvercle du compartiment à piles dans le capteur extérieur.

Station de base

Vous pouvez utiliser la station météo radio avec l'adaptateur secteur ou avec des piles. Lorsque la station météo

radio-pilotée est branchée sur secteur, elle est alimentée par le réseau électrique, même lorsque des piles se trouvent à l'intérieur de l'appareil. Retirez les batteries usées du compartiment à piles pour éviter les risques de fuite.

AVERTISSEMENT Risque de dommages matériels

- Utilisez uniquement l'adaptateur secteur fourni avec l'appareil.

Fonctionnement sur secteur

1. Branchez la fiche de l'adaptateur secteur fourni dans la prise 5 V CC de la station de la base.
2. Branchez l'adaptateur secteur dans une prise dont la tension est conforme aux « Caractéristiques techniques ».
3. Attendez environ 12 heures. La station de base a besoin de ce temps pour collecter toutes les valeurs et recevoir les signaux radio de l'émetteur de signal horaire.

Alimentation par piles

1. Appuyez légèrement sur le fermoir en direction du couvercle du compartiment à piles et retirez le couvercle.
2. Insérez 2 piles de type LR6 (AA) / 1,5 V tel qu'indiqué au fond du compartiment à piles. Veillez à la bonne polarité (+/-).
3. Réinstallez le couvercle du compartiment à pile.
4. Attendez environ 12 heures. La station de base a besoin de ce temps pour collecter toutes les valeurs et recevoir les signaux radio de l'émetteur de signal horaire.

Lancer la réception sans fil

Dès que la station de base est alimentée, toutes les informations s'affichent en même temps à l'écran. De plus, l'écran est brièvement éclairé et un bip retentit.

L'appareil se règle ensuite sur réception, le nombre d'ondes radio indiquant la qualité de la réception : plus il y a d'ondes radio affichées à l'écran, plus la réception est bonne.

Toutes les touches (sauf ▲) sont désactivées pendant la réception.

• Après un cours délai, les données météorologiques reçues du capteur radio extérieur s'affichent à l'écran. Ces données seront désormais transmises plusieurs fois par minute et actualisées en permanence.
• Dès qu'un signal suffisamment fort est détecté en provenance de l'émetteur de signal horaire, les données correspondantes s'affichent à l'écran et le symbole d'antenne radio s'affiche en permanence. Ce processus peut durer quelques minutes.

La station météo se règle alors automatiquement sur réception plusieurs fois chaque nuit. L'heure indiquée est alors comparée à l'heure de l'émetteur de signal horaire et, le cas échéant, rectifiée.

Dans le cas où un signal suffisamment fort n'a pas été détecté, la station de base interrompt le processus de réception après quelques minutes et le symbole d'antenne radio s'éteint. Le processus de réception sera automatiquement relancé plus tard.

Dans ce cas, l'heure continue de fonctionner normalement (à partir de l'heure de départ « 00:00 »).

Liste de contrôle en cas de données erronées affichées à l'écran

Aucun affichage de données de l’émetteur de signal horaire

1. Vérifiez que l’emplacement de la station de base est adapté, voir « Choisir l’emplacement ».

2. Relancez le processus de réception manuellement,voir « Activer manuellement la réception du signal ».

3. Attendez que la station de base repasse plus tard automatiquement sur réception. Veuillez noter que la réception est meilleure pendant la nuit.

4. Procédez aux réglages manuels si la réception est impossible là où vous vous trouvez, voir « Régler l’heure et la date manuellement ».

Aucun affichage de données en provenance du capteur extérieur

1. Vérifiez que vous avez correctement installé les piles.

2. Vérifiez que l’emplacement du capteur radio externe soit adapté, voir « Choisir l’emplacement ».

3. Lancez manuellement la réception du signal du capteur extérieur, voir la section « Démarrer manuellement la réception du signal du capteur extérieur ».

Lancer manuellement la réception radio par émetteur de signal horaire

Si le symbole signal radio ci-contre ne s'affiche plus, les signaux radio de l'émetteur de signal horaire ne sont plus réceptionnés. L'affichage de l'heure continue cependant d'être précis.

- Maintenez le bouton▲enfoncé, jusqu'à ce que le symbole signal radio s'affiche à nouveau. La réception radio manuelle est alors lancée.

Nota :

• S'il n'y a pas de réception, le symbole réception disparaît après quelques minutes et l'heure continue de s'afficher normalement à l'écran.
• S'il y a réception, la station de base se règle sur l'heure de l'émetteur de signal horaire. Si vous avez déjà réalisé un réglage manuel de l'heure et de la date, ceux-ci seront ajustés automatiquement.

Démarrer manuellement la réception du signal du capteur extérieur

1. Maintenez le bouton énoncé jusqu'à ce que « -- -- » s'affiche à l'écran sous OUTDOOR.
2. Appuyez sur le bouton TX du capteur radio extérieur.

Régler l'heure et la date manuellement

Si, pendant le réglage, il s'écoule plus de 20 secondes entre l'actionnement de deux touches ou boutons, le réglage prend automatiquement fin et devra être entrepris de nouveau.

1. Maintenez le bouton énoncé, jusqu'à ce que « ON » ou « OFF » clignote à l'écran pour la réception automatique du signal de l'émetteur horaire.
2. Réglez l'option souhaitée à l'aide des boutons ▲ ou ▼ (« ON » recommandé).
3. Appuyez sur pour sauvegarder le réglage. « ON » ou « OFF » clignote à l'écran pour le passage automatique à l'heure d'été (« DST » = Daylight Saving Time).
4. Réglez l'option souhaitée à l'aide des boutons ▲ ou ▼ (« ON » recommandé).
5. Appuyez sur 🔒 pour sauvegarder le réglage. « 00 » clignote à l'écran.
6. Procédez ensuite comme indiqué ci-après :
7. Appuyez sur ▲ ou ▼ pour régler la valeur.
8. Appuyez à chaque fois sur ⚙ pour sauvegarder le réglage effectué.
9. Procédez ensuite aux réglages suivants :
10. Fuseau horaire (choisissez « 00 » pour le continent européen)
11. Format horaire 12 et 24 heures
12. Heure
13. Minutes
14. Format de la date (jour/mois ou mois/jour)
15. Année
16. Mois
17. Jour
18. Langue (uniquement pour l'affichage des jours de la semaine).

19. Affichage de la météo

20. Enfin, appuyez sur pour terminer le processus.

Choisir l'emplacement

AVERTISSEMENT Risque de dommages matériels

• Protégez la station de base et le capteur extérieur de la poussière, des chocs, des températures extrêmes et de la lumière directe du soleil.
• Protégez la station de base de l'humidité. Installez la station de base exclusivement dans une pièce sèche et fermée. Le capteur radio est protégé contre l'humidité, mais il convient d'éviter toute exposition directe à l'humidité, la pluie par exemple.

Réception radio entre la station de base et le capteur extérieur sans fil

• L'écart maximal entre la station de base et le capteur radio est de 100 mètres. Cette portée maximale n'est cependant possible qu'en cas de « contact visuel direct ».
• Des matériaux de construction peu perméables aux ondes électromagnétiques, tels que le béton armé, réduisent ou empêchent la réception radio entre la station de base et le capteur extérieur.
• Les appareils tels que les téléviseurs, les téléphones sans fil, les ordinateurs et les lampes fluorescentes peuvent également perturber la réception radio.
• Ne placez pas la station de base et le capteur extérieur directement au sol. Cela limite la portée.

- En cas de basses températures en hiver, la puissance des piles du capteur extérieur peut fortement diminuer. Cela réduit la portée de l'émetteur.

Réception radio entre la station de base et l'émetteur de signal horaire

• Installez-la à distance des ordinateurs, des moniteurs et des téléviseurs. Les stations de base des téléphones sans fil doivent également être tenues à distance de la station météo.
• Veuillez noter que la réception est meilleure pendant la nuit. Si la station de base n'avait pas de réception dans la journée, il est fort possible que le signal soit immédiatement reçu et à pleine puissance dans les heures nocturnes.
• Indépendamment de votre emplacement, il se peut dans quelques rares cas que les signaux de la station de base d'un autre émetteur de signal horaire soient reçus, ou même que les signaux de deux émetteurs de signal horaire soient reçus alternativement. Il ne s'agit pas d'un dysfonctionnement. Dans ce cas, changez la station de base de place.
• La réception peut être perturbée par les conditions météo (par exemple par un orage).
• Il peut arriver que l'émetteur soit mis à l'arrêt pour de courtes durées, par exemple pour des travaux d'entretien.

Installer la station de base

La station de base est munie à l'arrière d'un pied repliable, ainsi que de deux œillets de suspension.

- Installez la station de base si possible près d'une fenêtre. En général, c'est là que la réception est la meilleure.

Installation du capteur radio extérieur

Le capteur extérieur est muni d'un œillet de suspension à l'arrière.

- Installez ou accrochez le capteur extérieur à un endroit où il est protégé des conditions météorologiques directes (pluie, soleil, vent etc.). Des emplacements adaptés sont par ex. sous un auvent ou sous un abri de voiture.

Utiliser d'autres capteurs

La station de base est livrée avec un capteur. Vous pouvez cependant l'utiliser avec au maximum trois capteurs extérieurs. Pour plus d'informations ou pour effectuer une commande (livraison payante), merci d'écrire à l'adresse : [e-mail].

• Les éventuels capteurs extérieurs supplémentaires pourront être placés dans différentes pièces ou à l'extérieur.
• Un numéro spécifique doit être attribué à chaque capteur (= n° du canal de transfert).

Procédure à suivre :

1. Placez la station de base et le capteur à proximité l'un de l'autre.
2. Retirez le couvercle du compartiment à piles à l'arrière des capteurs extérieurs.
3. À l'aide des commutateurs, réglez un canal pour chaque capteur extérieur. Le capteur fourni utilise par défaut le canal 1. Sélectionnez ainsi le canal 2 pour le deuxième capteur et le canal 3 pour le troisième.
4. Placez deux piles du type indiqué au fond du compartiment. Veillez à respecter la polarité (+/-).

5. Replacez le couvercle du compartiment à piles.

6. Sélectionnez le capteur extérieur (1, 2 ou 3) correspondant à l'aide de la touche pour afficher ces données.

- Vous pouvez également appuyer sur le bouton à plusieurs reprises, jusqu'à ce que s'affiche à l'écran à côté de l'affichage du canal du capteur radio extérieur correspondant. Ceci indique que les données des capteurs extérieurs seront automatiquement demandées et affichées les unes après les autres.

- Si le numéro du canal ne s'affiche pas après avoir introduit les piles, appuyez sur le bouton TX de chaque capteur radio. Les données météorologiques seront ainsi directement communiquées à la station de base.

Pour finir, vous pouvez placer le nouveau capteur extérieur à son emplacement effectif.

À propos de l'émetteur de signal horaire DCF77

L'horloge radio-pilotée intégrée à la station météo reçoit son signal de l'émetteur de signal horaire DCF77. Celui-ci émet sur une fréquence à ondes longues de 77,5 kHz ; son heure est l'heure officielle en vigueur dans la République fédérale d'Allemagne.

L'émetteur de signal horaire est situé à Mainflingen, près de Francfort-sur-le-Main, et alimente la plupart des horloges radiopilotées d'Europe de l'Ouest ; sa portée s'étend à près de 2000 km.

Prévisions météo

Après la mise en marche initiale, la station météo aura besoin de 12 heures pour collecter et analyser les premières données météorologiques et aucune prévision ne pourra être réalisée pendant cet intervalle de temps.

Les prévisions météorologiques sont issues des données collectées et des variations de pression atmosphérique mesurées.

La prévision couvre la zone autour de la station météo dans un rayon d'environ 12 à 20 km pour une période comprise entre les 12 et 24 prochaines heures.

La précision des prévisions météorologiques est d'environ 70 à 75 % après 7 à 10 jours de fonctionnement.

Les symboles météorologiques indiquent l'évolution du temps au cours des 12 prochaines heures, et non le temps actuel.

faible pluie forte pluie chute de neige

Le symbole de chute de neige ne s'affiche que lorsque la température extérieure mesurée est inférieure à -4 °C et que la tendance est à la pluie ou à l'orage. Pour cela, les données météorologiques du capteur extérieur avec le numéro de canal « 1 » sont utilisées par défaut.

Données météorologiques

Les informations affichées pour les zones extérieures (OUTDOOR) et intérieures (INDOOR) sont sensiblement identiques en ce qui concerne les données météorologiques.

1 Voir « Évolution des températures et de l'humidité de l'air »
2 Voir « Indice de bien-être »

3 Voir « Évolution des températures et de l'humidité de l'air »
4 Humidité de l'air en pourcentage
5 Voir « Indicateur de moisissures »
6 Température en °C ou en °F
7 Voir «Alerte de température »

Évolution des températures et de l'humidité de l'air

En ce qui concerne la température et l'humidité de l'air mesurées par la station de base et le capteur extérieur, l'évolution est illustrée au moyen d'une flèche :

L'indicateur de bien-être dépend de la température et de l'humidité. Ces valeurs sont mesurées par la station de base.

très agréable trop froid ou trop chaud

Indicateur de moisissures

L'indicateur de moisissures (affichage « MOLDRISK ») dépend de la température et de l'humidité.

L'indicateur affiche la probabilité que des moisissures apparaissent dans la zone intérieure. Les affichages possibles sont : HI (probabilité élevée), ME (probabilité moyenne) et LO (probabilité faible). Si rien n'est affiché, il n'existe actuellement aucun risque d'apparition de moisissures.

Alerte de température

Vous pouvez définir une limite maximale et minimale pour la température extérieure mesurée (réglage par défaut : -40 °C à 70 °C).

Si la température est supérieure à la limite maximale, HI s'affiche, si la température est inférieure à la limite minimale, LO'affiche. Des bips retentissent également.

Régler les limites de température

1. Appuyez sur à plusieurs reprises jusqu'à ce que « Hi » et une valeur de température s'affichent à l'écran dans la partie OUTDOOR (par défaut : 70 °C).
2. Maintenez ♘ enfoncé, jusqu'à ce que « A1 » s'affiche et qu'un chiffre clignote à l'écran.
3. Appuyez à plusieurs reprises sur ♠ jusqu'à ce que « Hi » et la valeur de température précédemment affichée (par défaut : 70 °C) clignotent à l'écran.

Uniquement si vous utilisez plusieurs capteurs radio : Appuyez sur pour sélectionner un autre canal et donc un autre capteur. Par défaut, le canal « 1 » est toujours utilisé.

1. Réglez la limite maximale souhaitée avec les boutons

▲ ou ▼

1. Appuyez sur

« Lo » clignote à l'écran.

1. Réglez la limite minimale souhaitée avec les boutons

▲ou.

1. Pour terminer, appuyez sur 🔒.

Activer/désactiver l'alerte de température

1. Appuyez sur à plusieurs reprises jusqu'à ce que « Hi » et la valeur de température que vous avez sélectionnée s'affichent dans la partie OUTDOOR de l'écran.
2. Appuyez sur ▲, Hs'affiche à l'écran.
3. Appuyez à nouveau sur 📄.
4. Appuyez sur ▲, Lo'affiche à l'écran.
5. Pour terminer, appuyez sur 🔒.

Vous revenez à nouveau à l'affichage normal, HI⚠️ et LO⚠️ s'affichent à l'écran sous OUTDOOR : L'alerte de température est activée.

• L'alerte de température se désactive de la même manière.
• Vous pouvez également choisir d'activer uniquement la limite maximale ou minimale.

Dès que les limites de température sont atteintes, plusieurs bips retentissent et HI ou LDignote.

Nota :

• HI ou loignotent jusqu'à ce que la température ne se situe plus dans la plage définie ou que vous ayez désactivé l'alerte de température.
• En outre, un bip retentit à chaque mise à jour de la température.

Alarme de gel

ice

Lorsque le symbole de gel clignote à l'écran, la température externe mesurée se situe dans une plage de -1 °C à 3 °C (30 °F à 37 °F).

Pour cela, le capteur extérieur avec le numéro de canal « 1 » est utilisé par défaut. Même lorsque l'alerte de gel n'apparaît pas à l'écran, les températures proches du point de givrage comportent toujours un danger de gel ou de verglas.

Affichage de l'heure et du calendrier

1 Fonction réveil activée (voir « Réveil »)
2 Le mode nuit est activé, voir « Autres fonctions »
3 Symbole pour la réception du signal horaire
(DST = Daylight Saving Time = Heure d'été)
4 Heure actuelle au format 12 ou 24 heures

Dans l'affichage de l'heure en format 12 heures, les heures après midi sont marquées par « PM ».

5 Date et abréviation du jour de la semaine (en fonction du réglage choisi)

Données thermiques enregistrées

Grâce au bouton ▼vous obtenez l'affichage des valeurs maximales et minimales de température et d'humidité l'intérieures et l'extérieures mesurées au cours des 24 dernières heures.

• Appuyez 1 fois : Les valeurs MAX sont affichées
• Appuyez 2 fois : Les valeurs MIN sont affichées
• Appuyez 3 fois : l'affichage normal revient à l'écran

Pour supprimer les valeurs enregistrées :

- Maintenez le bouton▼ enfoncé pendant environ 3 secondes, jusqu'à ce que les valeurs affichées disparaissent.

Affichage des phases lunaires

Les phases lunaires indiquées sont automatiquement mises à jour avec la date.

Nouvelle lune

Quartier de lune croissant

Quartier de lune

Pleine lune croissante

croissante

Pleine lune Pleine lune décroissante

Quartier de lune

Quartier de lune décroissant

L'appareil offre la possibilité de régler trois réveils indépendants l'un de l'autre pour trois périodes :

• une heure de réveil pour le lundi au vendredi (affichage « M-F ») ou
• une heure de réveil pour le lundi au dimanche (affichage « M-S ») ou
• une heure de réveil pour le samedi et le dimanche (affichage « S-S »).
• Il est également possible de combiner deux heures de réveil de sorte à être réveillé à la même heure tout au long de la semaine.

• Si, pendant le réglage, il s'écoule plus de 20 secondes entre l'actionnement de deux touches ou boutons, le réglage prend automatiquement fin et devra être entrepris de nouveau.
• Lorsque vous maintenez le bouton ou ▲ enfoncé, le défilement des valeurs affichées s'accélère.

Les deux heures de réveil se règlent de la même façon.

1. Sélectionnez l'heure de réveil « A1 » avec le bouton 📄.
2. Maintenez ♘ enfoncé, jusqu'à ce que l'heure de réveil clignote et que ⚫s'affiche.
3. Réglez le chiffre des heures pour l'heure de réveil voulue avec les touches ▼ et ▲

4. Appuyez sur 🔒.

5. Réglez les minutes de votre choix à l'aide des boutons et .▲

6. Appuyez sur 📁. Réglez l'heure de réveil de votre choix à l'aide des boutons √et . ▲M-F », « M-S » ou « S-S ».
7. Appuyez sur 📁.
8. Réglez la période souhaitée pour la fonction Snooze (période entre deux alarmes) à l'aide de la touche ▼ ou ▲Lorsque vous sélectionnez « OFF », la fonction Snooze se désactive.
9. Appuyez sur 📁.
10. Procédez tel que décrit pour effectuer les mêmes réglages pour la deuxième fonction de réveil « A2 ». Si vous ne souhaitez pas régler de deuxième heure de réveil, appuyez simplement sur 🔒 à plusieurs reprises, jusqu'à ce que l'écran normal s'affiche de nouveau.

allumer/éteindre la fonction réveil

1. Sélectionnez l'heure d'alarme souhaitée avec le bouton 🔒
2. Appuyez sur ▲ pour allumer la fonction de réveil. L'écran affiche 1 par exemple.
3. Appuyez à plusieurs reprises sur 🔒 pour revenir à nouveau à l'affichage normal.

Au moment du réveil

À l'heure programmée, une tonalité d'alarme vous réveillera. Elle deviendra plus forte au fil du temps.

Arrêter la sonnerie du réveil

- Appuyez sur n'importe quelle touche de la station de base (sauf) pour arrêter la sonnerie. Après 24 heures, la sonnerie est de nouveau déclenchée.

Fonction d'arrêt automatique

Si vous n'appuyez sur aucune touche, la sonnerie s'éteint automatiquement au bout de 2 minutes. La sonnerie se déclenchera de nouveau au bout de 24 heures.

Répétition (fonction Snooze)

- Appuyez une fois sur lorsque le signal de réveil se produit.

La sonnerie de réveil s'arrête selon le réglage effectué (réglage standard : 5 minutes). Le réveil se déclenchera de nouveau après ce délai. Ce processus peut être répété plusieurs fois.

- Pour mettre fin au mode Snooze, appuyez sur n'importe quel bouton (sauf le bouton ⚙ / z ^z ) ou maintenez-le enfoncé pendant plus de 2 secondes.

Rétroéclairage de l'écran

Alimentation par piles

- Appuyez sur le bouton tactile pour activer le rétroéclairage de l'écran pendant environ 15 secondes.

Fonctionnement sur secteur

Si vous utilisez la station de base avec l'adaptateur secteur sur le réseau électrique, l'écran est éclairé en permanence.

- Appuyez à plusieurs reprises sur le bouton pour sélectionner un des cinq niveaux de luminosité.

Mode nuit

L'appareil peut passer automatiquement en mode nuit, ce qui signifie que l'écran s'assombrit automatiquement à une heure réglée et, redevient automatiquement plus lumineux plus tard.

1. Maintenez le bouton ⚙ / z ^z enfoncé jusqu'à ce que « OFF » clignote à l'écran.

Lorsque le mode nuit est désactivé, appuyez sur le bouton pour mettre directement fin au processus et ignorer les réglages des autres éléments.

1. À l'aide du bouton ▼ ou ▲ sélectionnez les réglages souhaités (« ON » si vous souhaitez activer la fonction), puis appuyez sur 🌿

2. Réglez dans l'ordre les éléments suivants :

3. Luminosité de l'écran pour le mode nuit (« L1 » - « L3 »)

4. Démarrage du mode nuit avec indication de l'heure et des minutes (« ENT »)

5. Fin du mode nuit avec indication de l'heure et des minutes (« EXI »)

6. Pour terminer, appuyez sur 📄.

• Si le mode nuit est actif, un petit symbole de lune s'affiche à l'écran.
• En mode nuit, appuyez également sur le bouton tactile ⚙ / z ^z pour activer le rétroéclairage de l'écran pendant environ 15 secondes.

Modifier l'unité de mesure de la température

- Station de base : Appuyer sur le bouton▲pour afficher la température en °Celsius ou °Fahrenheit.

- Capteur extérieur : Appuyez sur le bouton °C/°F (s'applique uniquement à l'affichage de l'écran du capteur extérieur).

Passer de l'heure d'été à l'heure d'hiver

Le passage de l'heure d'été à l'heure d'hiver et vice versa s'effectue automatiquement si la réception est bonne. Si l'heure d'été est activée, « DST » (Daylight Saving Time) s'affiche à l'écran.

Symbole de changement des piles

La station de base et le capteur ont chacun un symbole correspondant qui signale que les piles doivent être changées.

Lorsque ce symbole apparaît à l'écran, vous devez remplacer les piles de la station de base (INDOOR) ou du capteur radio extérieur (OUTDOOR) par des neuves.

- Procédez tel que décrit à « Mise en marche initiale ». Nota :

• N'utilisez que le type de piles indiqué dans la rubrique « Caractéristiques techniques ».
• Remplacez toujours toutes les piles à la fois.
• Éliminez les piles usagées dans le respect de l'environnement, voir « Mise au rebut ».

Réinitialiser la station météo aux paramètres d'usine (RESET)

Vous n'aurez besoin de cette fonction qu'à titre exceptionnel, par exemple si l'affichage est illisible, si la fonction n'est pas claire ou si les valeurs sont manifestement incorrectes.

1. Enfoncez un objet fin, par exemple un trombone déplié, dans l'orifice RESET situé à l'arrière de l'appareil. Plusieurs bips retentissent.
2. Continuez comme décrit dans la section « Lancer la réception sans fil ».

Nettoyage

1. En cas de fonctionnement sur secteur : Débranchez l'adaptateur secteur de la station de base.

2. Au besoin, essuyez la station de base et le capteur radio extérieur avec un chiffon légèrement humide.

3. Séchez complètement l'appareil avant de le rebrancher à l'adaptateur secteur.

Problèmes/solutions

Dysfonctionnement Cause	possible
Le signal DCF77 pour l'heure ne peut pas être réceptionné.	Vérifiez l'emplacement choisi.Lancez éventuellement la réception radio manuellement.Réglez l'heure manuellement.
La température transmise par le capteur extérieur semble trop élevée.	Vérifier si le capteur est exposé à la lumière directe du soleil.
L'écran affiche « H.HH » ou « LL.L » au lieu des températures mesurées et « 19 %HR » ou « 96 %HR » au lieu des valeurs mesurées pour l'humidité.	Les valeurs se situent en dessus ou en dessous de la plage de mesure.
L'affichage est illisible, le fonctionnement est défectueux ou les valeurs sont manifestement fausses.La station de base ne reçoit aucun signal du capteur radio.	Réinitialisez la station météo sur les paramètres d'usine d'origine, voir « Réinitialiser la station météo aux paramètres d'usine (RESET) ».Assurez-vous qu'aucune interférence électrique ne se trouve près du capteur extérieur et de la station de base.Vérifiez les piles du capteur radio.Rapprochez ou éloignez la station de base du capteur extérieur.
L'heure diffère exactement d'une, deux, trois heures ou plus.	Vous avez apparemment défini un mauvais fuseau horaire.
La fonction Snooze est indisponible.	Avez-vous sélectionné « OFF » pendant le réglage de la durée de la fonction snooze ?

Caractéristiques techniques

Station de base

Modèle : Station météo

WS 2105-1 (blanc),

WS 2105-2 (noir)

Entrée :

5 V = 0,6 A

Piles : 2 piles de type LR6/R6 (AA) / 1,5 V

三

Fréquence de réception : 77,5 kHz (DCF77)

Plage de mesure

- Température : de 0 °C à 50 °C (32 °F à 122 °F)

- Pression 600 hPa/mb-1100 hPa/mb ou

atmosphérique : 17,72 inHg-32,50 inHg ou

450,0 mmHg-825,0 mmHg

- Humidité de l'air : 20 % - 95 %

Capteur sans fil extérieur

Piles : 2 piles de type LR03/

- Pression identique à la station de base atmosphérique :

- Humidité de l'air : identique à la station de base

Fréquence d'émission : 433, 92 MHz

Puissance d'émission + 10 dBm max.:

Portée : env. 100 mètres (milieu ouvert)

Adaptateur secteur

Modèle : HXO75-05000600-AG-001

Entrée : 100-240 V\~, 50/60Hz

Sortie : 5 V === / 0,6 A

Classe de protection : II ☐

Distributeur : Waagen-Schmitt GmbH

Neuer Höltigbaum 15

22143 Hambourg, Allemagne

Nos produits font l'objet de développements et d'améliorations continuels. Pour cette raison, des modifications de design et des modifications techniques peuvent survenir à tout moment.

Déclaration de conformité

Par la présente, Waagen-Schmitt GmbH déclare que la station météo WS 2105-x est conforme aux directives 2014/53/UE, 2014/35/UE et 2011/65/UE.

L'intégralité de la déclaration de conformité UE est disponible à l'adresse suivante : www.ade-germany.de/doc

La déclaration perd sa validité dans le cas où le produit subirait une modification dont nous n'aurons pas convenu.

Hambourg, juin 2021

Waagen-Schmitt GmbH

Garantie

Chers clients, Waagen-Schmitt GmbH garantit la prise en charge gratuite, par des réparations ou par un échange, de tout dysfonctionnement résultant d'un défaut matériel ou de fabrication pendant 3 ans à compter de la date d'achat.

Dans le cas où vous souhaitez faire usage de cette garantie, veuillez remettre l'article ainsi que la preuve d'achat (en indiquant les raisons de votre réclamation) à votre revendeur.

Mise au rebut

Élimination de l'emballage

Éliminer l'emballage selon son type. Jetez le papier et le carton avec les papiers de récupération, les plastiques dans les collecteurs de matières recyclables.

Mise au rebut de l'article

Veuillez éliminer l'article selon les prescriptions en vigueur dans votre pays en matière de traitement des déchets.

Les appareils électriques ne doivent pas être éliminés avec les déchets ménagers classiques

À la fin de sa durée de vie, l'article doit être soumis à une élimination contrôlée. Ainsi, les matières utiles contenues dans l'appareil pourront être recyclées, avec un moindre impact sur l'environnement. Déposez l'appareil usagé dans un point de collecte pour les déchets électroniques ou dans un centre de recyclage.

Pour plus d'informations, adressez-vous à votre service de collecte local ou à votre municipalité.

Les piles et batteries ne doivent pas être éliminées avec les déchets ménagers

Toutes les piles et batteries doivent être déposées dans un point de collecte de votre localité ou rapportées à leur point d'achat. Les piles et batteries seront ainsi traitées dans le respect de l'environnement.
