SSETN1W - Capteur de tennis connecté SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de tennis connecté
Marque	Sony
Modèle	SSETN1W (SSE-TN1W)
Technologie de connexion	Bluetooth sans fil
Norme Bluetooth	Bluetooth ver. 3.0, classe 2
Portée maximale	10 mètres (33 pieds)
Fréquence radio	2,4 GHz (2,4000 – 2,4835 GHz)
Modulation	FHSS (Frequency Hopping Spread Spectrum)
Résistance à l'eau et à la poussière	IP65
Dimensions	Diamètre 31,3 mm, hauteur 17,6 mm
Poids	Environ 8 g
Température de fonctionnement	-5°C à 50°C
Température de charge	0°C à 40°C
Alimentation	Batterie lithium-ion rechargeable via micro-USB
Contenu de l'emballage	Capteur, 2 fixations, berceau, capuchon, câble micro-USB, outil de retrait, pochette de transport, documents
Fonctions principales	Analyse de coups, suivi de performance, compatibilité smartphone (application dédiée)
Couleur	Noir
Matériau	Plastique ABS, silicone (fixations)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; éviter l'eau sous pression
Sécurité	Ne pas démonter, ne pas exposer à la chaleur, utiliser uniquement les accessoires fournis
Pièces détachées et réparabilité	Fixations supplémentaires disponibles ; réparation par service agréé Sony

FOIRE AUX QUESTIONS - SSETN1W SONY

Comment charger le capteur SSETN1W ?

Placez le capteur sur le berceau fourni et branchez le câble micro-USB à une source d'alimentation USB (adaptateur secteur ou ordinateur). Le voyant indique la charge. Ne chargez pas si le capteur ou le berceau est mouillé.

Comment fixer le capteur à ma raquette ?

Utilisez la fixation adaptée à votre modèle de raquette (deux fixations sont fournies). Glissez la fixation sur le manche, puis insérez le capteur dans la fixation jusqu'à ce qu'il s'enclenche. Consultez le Guide de démarrage en ligne pour plus de détails.

Le capteur est-il résistant à l'eau ?

Oui, il est certifié IP65, ce qui signifie qu'il est protégé contre les projections d'eau et la poussière. Toutefois, évitez de l'immerger complètement ou de l'exposer à un jet d'eau sous pression.

Quelle est la portée Bluetooth du capteur ?

La portée maximale est d'environ 10 mètres (33 pieds) en ligne de vue. Des obstacles comme des murs ou du métal peuvent réduire la portée.

Quelle est l'autonomie de la batterie ?

L'autonomie n'est pas précisée dans la notice, mais une charge complète permet plusieurs heures de jeu. Il est recommandé de recharger la batterie tous les six mois même si vous n'utilisez pas le capteur.

Le capteur est-il compatible avec toutes les raquettes de tennis ?

Le capteur est conçu pour la plupart des raquettes de tennis. Deux fixations de tailles différentes sont incluses pour s'adapter à différents modèles. Vérifiez que votre raquette dispose d'un manche compatible avec les fixations fournies.

Comment télécharger l'application ?

Scannez le code QR dans le Guide de référence ou consultez le site http://www.smarttennissensor.sony.net/info/ pour accéder au Guide de démarrage et au lien de téléchargement de l'application. L'application est disponible sur iOS et Android.

Le capteur est-il garanti ?

Oui, Sony offre une garantie conforme à la législation en vigueur. Pour toute question relative au SAV ou à la garantie, reportez-vous aux documents fournis dans l'emballage ou contactez Sony.

Où trouver le Guide d'aide en ligne ?

Le Guide d'aide (mode d'emploi complet) est disponible en ligne via le code QR ou l'URL dans le Guide de référence : http://www.smarttennissensor.sony.net/info/. Il contient la FAQ et des informations détaillées.

Comment recycler le capteur et la batterie ?

Ne jetez pas le capteur ou la batterie avec les déchets ménagers. Rapportez-les à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. Aux États-Unis et au Canada, appelez le 1-800-822-8837 ou visitez call2recycle.org.

MODE D'EMPLOI SSETN1W SONY

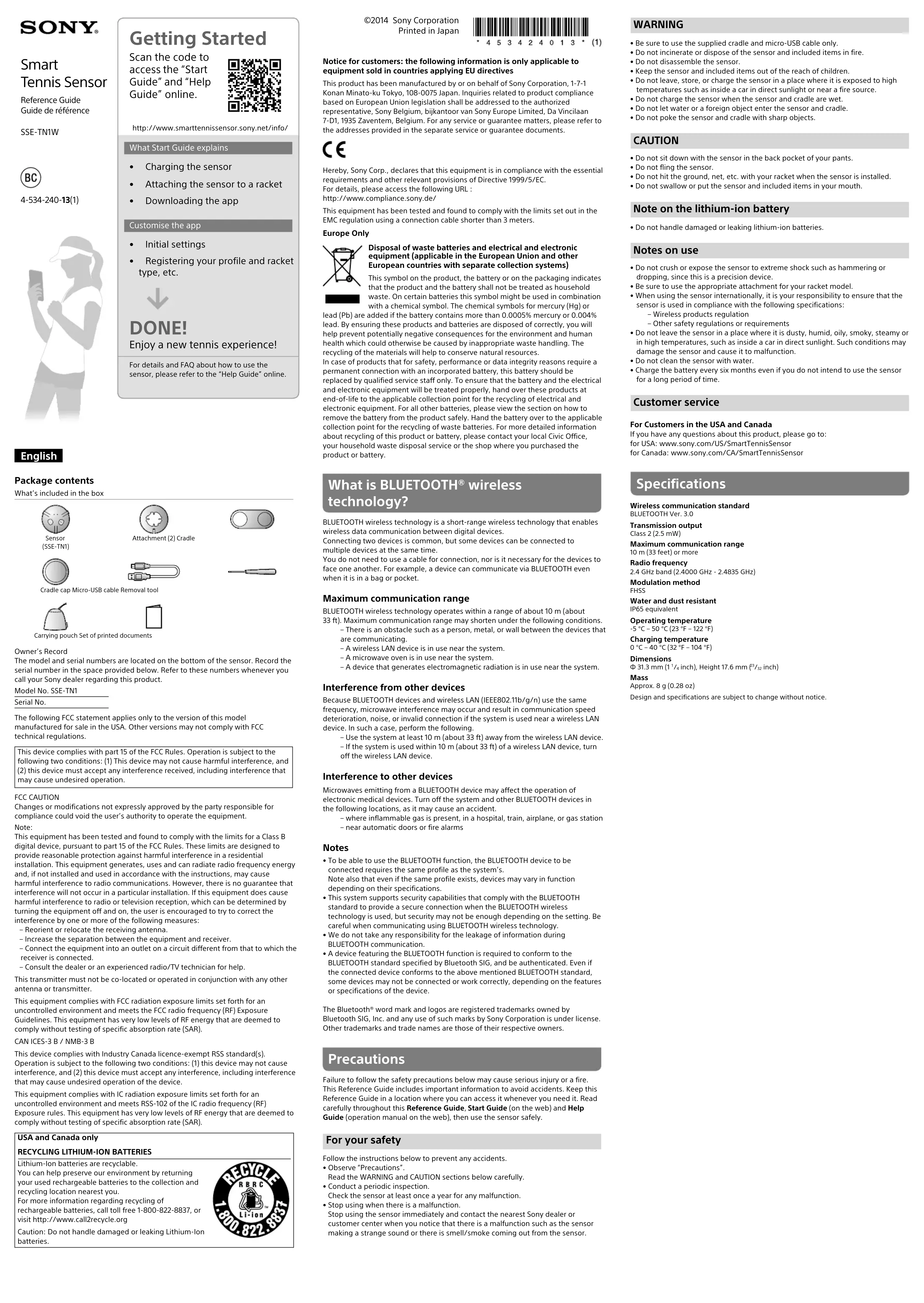

Reference Guide Guide de référence

SSE-TN1W

4-534-240-13(1)

Numérisez le code pour accéder au « Guide de démarrage » et au « Guide d'aide » en ligne.

http://www.smarttennissensor.sony.net/info/

Contenu du Guide de démarrage

• Chargement du capteur
• Fixation du capteur à une raquette
• Téléchargement de l'application

Personnaliser l'application

• Paramètres initiaux
• Enregistrement de votre profil, du type de raquette, etc.

TERMINÉ !

Découvrez le tennis sous un nouvel angle !

Pour plus d'informations et pour consulter la FAQ relative à l'utilisation du capteur, reportez-vous au « Guide d'aide » en ligne.

Contenu de l'emballage

Éléments contenus dans la boîte

Capteur

Fixation (2) Berceau

Capuchon du berceau Câble micro-USB Outil de retrait

Pochette de transport Jeu de documents imprimés

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC. Cet équipement émet une énergie RF très faible qui est considérée conforme sans évaluation du débit d'absorption spécifique (DAS).

Etats-Unis et Canada seulement

RECYCLAGE DES ACCUMULATEURS AUX IONS DE LITHIUM

Les accumulateurs aux ions de lithium sont recyclables. Vous pouvez contribuer à préserver l'environnement en rapportant les piles usées dans un point de collection et recyclage le plus proche.

Pour plus d'informations sur le recyclage des accumulateurs, téléphonez le numéro gratuit 1-800-822-8837 (Etats-Unis et Canada uniquement), ou visitez http://www.call2recycle.org

Avertissement : Ne pas utiliser des accumulateurs aux ions de lithium qui sont endommagées ou qui fuient.

Avis à l'attention des clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans les pays qui appliquent les Directives de l'Union Européenne

Ce produit a été fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des produits basées sur la législation européenne doivent être adressées à son représentant, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgique.

Pour toute question relative au Service Après-Vente ou à la Garantie, merci de bien vouloir vous référer aux coordonnées qui vous sont communiquées dans les documents « Service (SAV) » ou Garantie.

CE

Par la présente, Sony Corp. déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la Directive 1999/5/CE. Pour toute information complémentaire, veuillez consulter l'URL suivante : http://www.compliance.sony.de/

Cet appareil a été testé et déclaré conforme aux limites définies dans la réglementation CEM en cas d'utilisation d'un câble de liaison dont la longueur ne dépasse pas 3 mètres.

Europe seulement

Elimination des piles et accumulateurs et des Equipements Electriques et Electroniques usagés (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole apposé sur le produit, la pile ou l'accumulateur ou sur l'emballage, indique que le produit et les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples

déchets ménagers.

Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que les produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles.

Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un Service Technique qualifié pour effectuer son remplacement.

En rapportant votre appareil électrique, les piles et accumulateurs en fin de vie à un point de collecte approprié vous vous assurez que le produit, la pile ou l'accumulateur incorporé sera traité correctement.

Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles et accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié pour le recyclage.

Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Qu'est-ce que la technologie sans fil BLUETOOTH® ?

La technologie sans fil BLUETOOTH est une technologie sans fil de courte portée qui autorise des communications de données sans fil entre des appareils numériques.

La connexion s'établit généralement entre deux appareils, mais certains peuvent être connectés à plusieurs appareils en même temps.

Il n'est pas nécessaire d'utiliser de câble de connexion ni que les appareils se trouvent l'un en face de l'autre. Par exemple, un appareil peut communiquer via BLUETOOTH, même s'il se trouve dans un sac ou dans une poche.

Portée maximale de communication

La technologie sans fil BLUETOOTH a une portée d'environ 10 m (environ 33 pi). La portée maximale de communication peut être réduite dans les conditions suivantes.

• Si un obstacle, tel qu'une personne, du métal ou un mur, se trouve entre les appareils en communication.
• Si un périphérique LAN sans fil est utilisé à proximité du système.
• Si un four à micro-ondes est utilisé à proximité du système.
• Si un périphérique générant des rayonnements électromagnétiques est utilisé à proximité du système.

Interférences provenant d'autres appareils

Comme les appareils BLUETOOTH et LAN sans fil (IEEE802.11b/g/n) utilisent la même fréquence, des interférences de micro-ondes peuvent survenir et provoquer une détérioration de la vitesse de communication, du bruit ou une connexion non valide si le système est utilisé à proximité d'un périphérique LAN sans fil. Le cas échéant, procédez de la manière suivante.

- Utilisez le système à 10 m (environ 33 pi) au minimum du périphérique LAN sans fil.

- Si vous utilisez le système à moins de 10 m (environ 33 pi) d'un périphérique LAN sans fil, éteignez ce dernier.

Interférences sur d'autres appareils

L'émission de micro-ondes provenant d'un appareil BLUETOOTH peut altérer le fonctionnement des appareils médicaux électroniques. Éteignez le système et les autres appareils BLUETOOTH dans les endroits suivants, car ils pourraient provoquer un accident.

• dans les endroits où se trouve du gaz inflammable, dans les hôpitaux, les trains, les avions ou les stations-service
• à proximité de portes automatiques ou d'alarmes incendie

Remarques

- Pour être en mesure d'utiliser la fonction BLUETOOTH, l'appareil BLUETOOTH à connecter nécessite le même profil que celui du système.

uillez également noter que même si le profil est identique, les appareils uvent varier au niveau des fonctions selon leurs spécifications.

• Ce système prend en charge des capacités de sécurité conformes à la norme BLUETOOTH afin d'offrir une connexion sécurisée lors de l'utilisation de la technologie sans fil BLUETOOTH, mais celle-ci peut s'avérer insuffisante en fonction du réglage. Soyez vigilant lors d'une communication utilisant la technologie sans fil BLUETOOTH.
• Nous n'assumons aucune responsabilité relative à des fuites d'informations lors d'une communication BLUETOOTH.
• Un appareil doté de la fonction BLUETOOTH est nécessaire pour être conforme à la norme BLUETOOTH spécifiée par Bluetooth SIG, et être authentifié. Même si l'appareil connecté est conforme à la norme BLUETOOTH susmentionnée, il est possible que certains appareils ne puissent pas se connecter ou fonctionner correctement selon les caractéristiques ou les spécifications de l'appareil.

Les logos et la marque verbale Bluetooth® sont des marques déposées qui appartiennent à Bluetooth SIG, Inc. et qui sont utilisées par Sony Corporation sous licence uniquement. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs.

Précautions

Le non-respect des précautions de sécurité ci-dessous peut entraîner des blessures graves ou un incendie. Le présent Guide de référence renferme des informations importantes qui permettent d'éviter les accidents. Rangez ce Guide de référence dans un endroit facilement accessible en cas de besoin. Lisez attentivement le présent Guide de référence, le Guide de démarrage (sur le Web) et le Guide

d'aide (mode d'emploi sur le Web), puis utilisez le capteur en toute sécurité.

Pour votre sécurité

Suivez les instructions ci-dessous pour éviter les accidents éventuels. - Respectez les « Précautions ».

Lisez attentivement les sections AVERTISSEMENT et ATTENTION ci-dessous.
- Procédez à une vérification périodique.
Vérifiez le capteur au moins une fois par an afin de vous assurer de son bon fonctionnement.
- Cessez toute utilisation en cas d'anomalie.
Cessez immédiatement d'utiliser le capteur et contactez le service après-vente ou le revendeur Sony le plus proche quand vous décelez une anomalie, notamment lorsque le capteur émet un bruit inhabituel ou s'il dégage une odeur/fumée.

AVERTISSEMENT

• Veillez à utiliser exclusivement le berceau et le câble micro-USB fournis.
• Le capteur et les éléments fournis ne doivent être ni brûlés, ni jetés au feu.
• Ne démontez pas le capteur.
• Conservez le capteur et les éléments fournis hors de la portée des enfants.
• Vous ne devez pas abandonner, ranger ou charger le capteur dans un endroit exposé à des températures élevées, notamment à l'intérieur d'un véhicule stationné en plein soleil ou à proximité d'un feu.
• Ne chargez pas le capteur si celui-ci et le berceau sont mouillés.
• Ne laissez pas l'eau ou un corps étranger pénétrer à l'intérieur du capteur et du berceau.
• Ne touchez pas le capteur et le berceau avec des objets contondants.

ATTENTION

• Ne vous asseyez pas si vous avez glissé le capteur dans la poche arrière de vos pantalons.
• Ne lancez pas le capteur dans les airs.
• Ne heurtez pas le sol, le filet, etc. avec votre raquette lorsque le capteur est en place.
• Le capteur et les éléments fournis ne doivent être ni avalés, ni mis en bouche.

Remarque sur la batterie lithium-ion

- Ne manipulez pas des batteries lithium-ion qui fuient ou qui sont endommagées.

Remarques sur l'utilisation

• N'écrasez pas le capteur et ne l'exposez pas à des chocs extrêmes, notamment à des coups de marteau ou des chutes, car il s'agit d'un dispositif de précision.
• Veillez à utiliser la fixation adaptée à votre modèle de raquette.
• Lorsque vous utilisez le capteur à l'étranger, vous êtes tenu de l'utiliser en respectant les prescriptions suivantes :

- Réglementation sur l'usage des produits sans fil

- Autres règlements ou prescriptions de sécurité

• Ne laissez pas le capteur dans un endroit où il serait soumis à la poussière, l'humidité, de l'huile, de la fumée, de la vapeur ou des températures élevées, notamment à l'intérieur d'un véhicule en plein soleil. Cela risquerait d'endommager le capteur et d'empêcher son bon fonctionnement.
• Chargez la batterie tous les six mois, même si vous n'avez pas l'intention d'utiliser le capteur pendant une période prolongée.

Service après-vente

Pour les clients aux États-Unis et au Canada

Pour toute question relative à ce produit, visitez : aux États-Unis : www.sony.com/US/SmartTennisSensor au Canada : www.sony.com/CA/SmartTennisSensor

Spécifications

Norme de communication sans fil

BLUETOOTH Ver. 3.0

Puissance de transmission

Classe 2 (2,5 mW)

Portée maximale de communication

10 m (33 pieds) minimum

Fréquence radio

Gamme des 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Méthode de modulation

FHSS

Résistance à l'eau et à la poussière

Équivalente à IP65

Température de fonctionnement

-5^ - 50^(23^ - 122^)

Température de chargement

0^ - 40^ (32°F - 104°F)

Dimensions

Φ 31,3 mm (1 ^1 /4 pouce), Hauteur 17,6 mm (ρ ^3 /32 pouce)

Poids

Environ 8 g (0,28 on)

Aspect et spécifications susceptibles d'être modifiés sans avis préalable.
