Blenheim - Meuble TV AVF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble TV
Marque	AVF
Modèle	Blenheim
Poids maximal du téléviseur	55 kg (121 lbs)
Charge maximale par étagère	25 kg (55 lbs)
Dimensions maximales du téléviseur	Largeur ≤ 660 mm, hauteur ≤ 400 mm
Utilisation	Intérieur uniquement
Matériaux	Panneaux en bois et surfaces en verre
Gestion des câbles	Orifice de sortie de câble sur le panneau E (décentré)
Fixation TV	Vis fournies : M4, M5, M6, M8
Nettoyage des surfaces en verre	Chiffon humide avec liquide vaisselle dilué, pas de poudre abrasive
Nettoyage des panneaux en bois	Chiffon doux avec produit adapté pour meubles
Précautions d'installation	Ne pas serrer trop fort ; vérifier que le mur est vide de câblage (gaz, électricité, eau)
Sécurité	Ne pas s'asseoir ni monter sur les surfaces en verre ; ne pas placer d'objets chauds/froids sans isolation
Inclinaison verrouillable	Oui (mentionné dans la notice)
Pages de la notice	12 pages

FOIRE AUX QUESTIONS - Blenheim AVF

Quel poids maximum mon téléviseur peut-il avoir ?

Le poids du téléviseur ne doit pas dépasser 55 kg (121 lbs).

Quelle est la charge maximale pour les étagères ?

Chaque étagère (inférieure et milieu) supporte un maximum de 25 kg (55 lbs).

Comment nettoyer les surfaces en verre du meuble ?

Utilisez un chiffon humide imprégné de liquide vaisselle dilué. Évitez les poudres à récurer ou substances abrasives.

Comment nettoyer les panneaux en bois ?

Utilisez un chiffon doux avec un produit adapté pour meubles.

Ce meuble peut-il être utilisé à l'extérieur ?

Non, ce produit est conçu pour une utilisation à l'intérieur uniquement.

Que faire si la largeur de mon téléviseur dépasse 660 mm ou la hauteur 400 mm ?

Arrêtez immédiatement l'installation et contactez le service d'assistance clientèle.

Quelles vis utiliser pour fixer le téléviseur ?

Quatre diamètres sont fournis : M4, M5, M6 et M8. Choisissez celui qui s'adapte à votre téléviseur.

Comment gérer les câbles derrière le téléviseur ?

Le panneau E possède un orifice de sortie de câble décentré. Vous pouvez l'utiliser pour organiser les câbles depuis l'étagère supérieure.

Puis-je m'asseoir sur le meuble ?

Non, ne vous asseyez pas et ne montez pas sur les surfaces en verre.

Que faire si des pièces restent après l'installation ?

Conservez les pièces restantes pour référence future. Elles peuvent servir pour d'autres configurations.

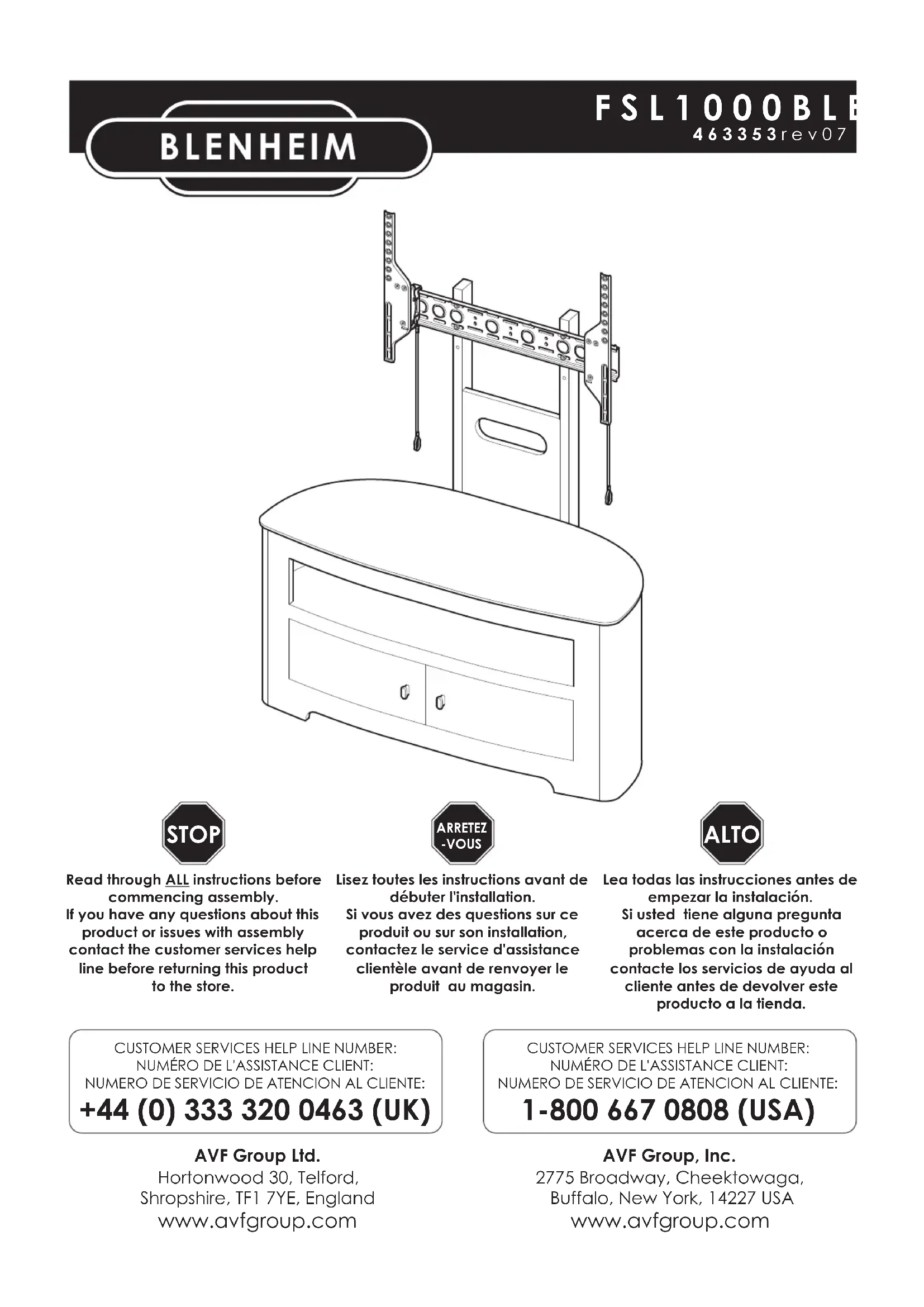

MODE D'EMPLOI Blenheim AVF

Lisez toutes les instructions avant de débuter l'installation.

Si vous avez des questions sur ce produit ou sur son installation, contactez le service d'assistance clientèle avant de renvoyer le produit au magasin.

ALTO

Nous you recomandons de you familiariser avec ces instructions et laiste des pioces detachees contues dans ce document avant de commencer l'assemblage de ce produit.

INFORMACION IMPORTANTE!

Ne serrez pas trop fort aucun des éléments de cet assemblage.

Ne placez aucun objet froid ou chaud sur ou a proximite de toute surface en verre a moins que celui-ci ne presente une isolation suffisante pour empêcher tout contact.

Ne frappez pas les surfaces en verre avec des objets lourds ou pointus.

Ne vous asseyez ni ne montez pas sur les surfaces horizontales en verre.

N'utilise pas de poudre à récurer ou toute autre substance abrasive lorsque vous nettoïerez les surfaces en verre car cela risquérait de provoquer des rayures.

No haga

Utilisz un chiffon humide impregne de liquide vaisselle dilue pour le nettoyage des surfaces en verre.

Utilisez un chiffon doux avec un produit adapte pour le nettoyage des meubles afin de nettoyer les panneaux en bois.

Si haga

Taille et poids maximaux pour le téléviseur

Le poids du téléviseur ne doit pas dépasser 121lbs / 55kgs.

La charge maximale pour les etagères du bas et du milieu est de 55lbs / 25kgs pour chaque.

Répartisse le poids de manière uniforme lorsque cela est possible.

ADVERTENCIA

Vou n'aurz pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des pièces selon les caractéristiques de votre téléviseur.

Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera des défaillances et de possibles accidents..

I est de la responsabilité de l'installateur de s'assurer que les murs soient aux criteres requis et vides de tout cablage

(ex: gaz, électricité, eau etc....)

AVF n'acceptera aucune responsabilité pour tout dommage ou perte causée par l'installation du produit dans un mur en de la ces critères.

Si la largeur est plus large que 660mm et la hauteur

Yplus grande que 400mm, ARRETEZ I'installation immeditatement et contactez l'assistance client

Si la anchura es mayor que 400mm o la alta de

Y es mayor que 400mm DETENGALa instalacion

You are provided with 4 diameters of TV fixing screws, M4, M5, M6 and M8. Determine the screw diameter that fits and remember for step 6.
4 diamétres de vis TV vous sont foumis, M4, M5, M6 et M8. Déterminez le diamètre de la vis qui convient et memorisez-le pour l'étape 6.
Se le proporción con 4 diamétros de tornillos de fijación para su TV: M4, M5, M6 y M8. Determine el diametro del tornillo que le quede a su TV y recuérdelo para el paso 6.

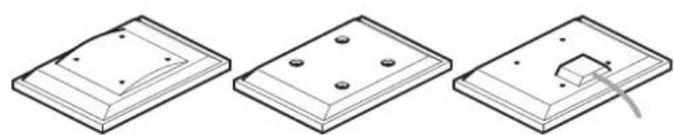

For TVs with flat/unobstructed back Pour des téléviseurs aux dos plats et non obstrues Para TVs con la parte posterior plana/sin obstaculos

For TVs with irregular/obstructed back Pour des téléviseurs aux dos irréguliers et non obstrués Para TVs con la parte posterior irregular/con obstáculos

WARNING / AVENTISSEMENT / ADVERTENCIA

After completing step 6 you will have fittings left over, please keep for future reference.
Après avoir complété l' étape 6 il vous restera des pieces d'assemblage, conservez- les.
Después de completing el Paso 6 usté tendra conexiones sobrantes, por favor guarde para futura referencia.

Attachez l'applique au dos de votre téléviseur en utilisant une combinaison de vis, de séparateurs et de joints adaptés. Si vous rencontres unquelconque probleme lors de I'installation, au moyen des vis fournies, avec la partie ariere de cette TV, veuillus appeler le numero d'assistance du service clientele

The cable exit 'hole' in panel E is positioned off centre. This allows the panel to provide either a solid panel beneath the TV or a cable management exit hole for use with equipment on the top shelf. L'orifice de sortie du cable figurant sur le panneau E est situé sur le côte. Cela permet au panneau d'offrir la possibilité d'utiliser un panneau massif sous la TV ou de procurer un orifice de sortie permettant d'organiser les cables pour utiliser un équipement sur l'étagère supérieur. El 'orificio' de salute de cables en el panel E está fuera de centro. Esto permite al panelmericanaruna base solida debajo del tevisor o un orificio para canalizar los cables de los equipos en el estante superior

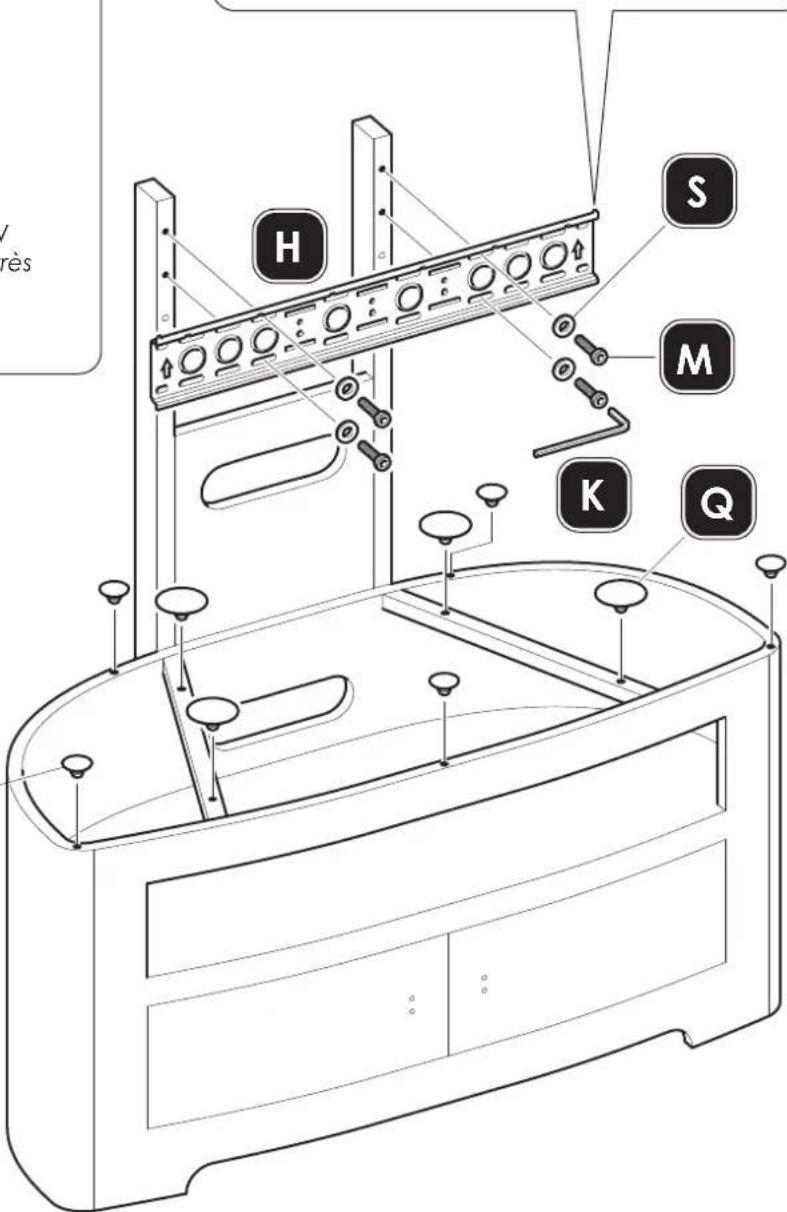

Please consider the size of your TV before fixing plate H. See below for guide. Veuille prendre en compte la faîlle de votre TV avant de fixer la plaque H. Consultez le guide ci-dessous.

Recommended for Large to Extra Large TV
Recommandé pour une TV de grandes ou très grandes dimensions
Recomendado para télévisores grandes a extra grandes

X4

IMPORTANT!

IMPORTANT!

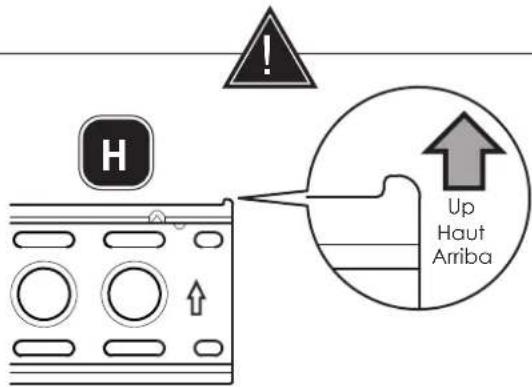

Il est essentiel que vous orientiez le haut de la pierce de fixation H dans le bon sens

Inclinaison verouillée
