Type de produit	Microphone sans fil VHF
Marque	Pyle
Modèle	PDWM2140
Type de récepteur	Bande étroite VHF, double fréquence (canaux A/B)
Fréquence de canal	174~216 MHz
Sensibilité	-95 dBm (S/N 12 dB)
Rapport signal/bruit (S/N)	> 70 dB
Réponse en fréquence	50 Hz ~ 15 kHz ±3 dB
Distorsion harmonique totale (THD)	< 1%
Stabilité en fréquence	±0,002%
Puissance RF émise	> 13 dBm
Portée approximative	100 m (en champ libre)
Alimentation du récepteur	AC 120 V, 60 Hz
Alimentation des émetteurs	2 piles AA (par micro)
Dimensions du récepteur (L x l x H)	20,5 x 14,6 x 4,2 cm
Poids du récepteur (estimé)	0,8 kg
Contenu de la boîte	1 récepteur, 1 microphone à main, 1 émetteur ceinture, 1 adaptateur secteur
Fonctions principales	Contrôle de volume indépendant, antennes double canal, indicateurs LED RF/AF, circuit de réduction de bruit
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Eviter l'humidité et les chocs.
Sécurité	Ne pas ouvrir le récepteur. Utiliser la tension spécifiée.
Pièces détachées et réparabilité	Contacter le service client Pyle ou un technicien agréé.

FOIRE AUX QUESTIONS - PDWM2140 Pyle

Quelle est la portée du système PDWM2140 ?

La portée en champ libre est d'environ 100 mètres, mais elle peut être réduite en présence d'obstacles.

Quel type de piles utiliser pour les micros ?

Utilisez deux piles AA par émetteur (micro à main ou émetteur ceinture). Des piles alcalines sont recommandées pour une meilleure autonomie.

Le récepteur fonctionne-t-il en Europe avec du 220V ?

Non, l'alimentation est prévue pour 120V / 60 Hz aux États-Unis. Utilisez un transformateur adapté si vous êtes dans une région avec 220-240V.

Comment associer le micro au récepteur ?

Les appareils sont pré-appairés en usine. Allumez le récepteur, puis le micro. Le témoin RF doit s'allumer. Si ce n'est pas le cas, réglez le canal sur la même fréquence (A ou B) via le bouton sur le récepteur.

Que faire en cas de parasites ou de bruit ?

Vérifiez que les antennes sont bien dépliées et orientées. Éloignez le récepteur des sources d'interférences (routeurs, téléphones). Assurez-vous que les piles sont suffisamment chargées.

Puis-je utiliser un micro supplémentaire avec le PDWM2140 ?

Le système est livré avec un micro main et un émetteur ceinture. Vous pouvez acheter d'autres émetteurs Pyle compatibles (même gamme de fréquence) pour étendre votre configuration.

Comment nettoyer le micro et le récepteur ?

Utilisez un chiffon doux et légèrement humide (sans solvant). Ne plongez jamais les appareils dans l'eau.

Le voyant AF ne s'allume pas, que faire ?

Vérifiez que le micro est allumé (interrupteur en position 'ON') et que le volume n'est pas au minimum. Si le voyant RF est allumé mais pas l'AF, le problème vient du niveau audio, pas de la liaison RF.

Quelle est la fréquence exacte du système ?

Le système fonctionne dans la bande VHF de 174 à 216 MHz, avec deux canaux sélectionnables A et B pour éviter les interférences.

Puis-je utiliser le PDWM2140 avec un casque ou un lavalier ?

Oui, l'émetteur ceinture (body-pack) est compatible avec les micros lavalier et casque Pyle (modèles PDWM2145 par exemple, vendus séparément). Il suffit de brancher le connecteur adapté.

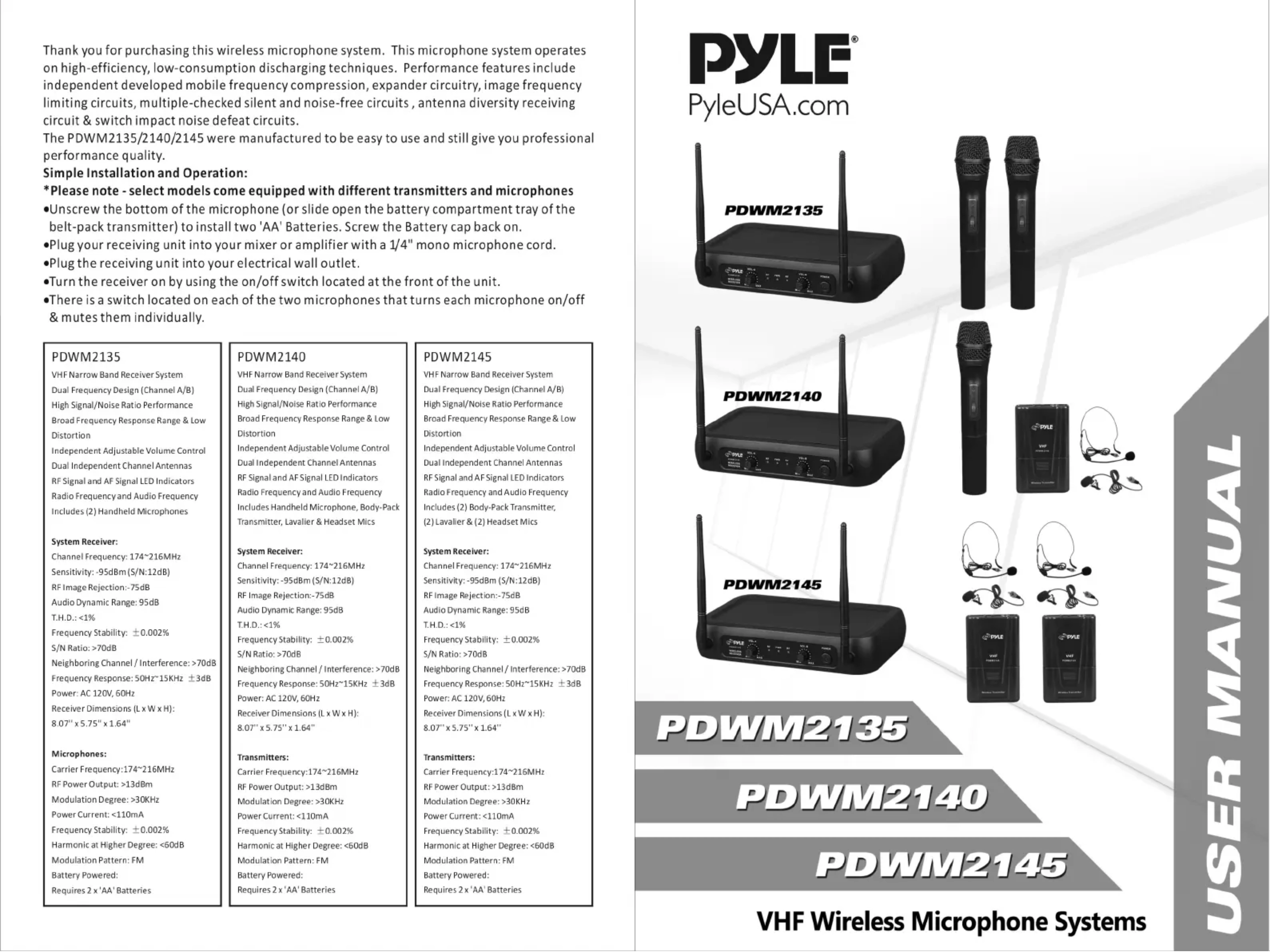

MODE D'EMPLOI PDWM2140 Pyle

Thank you for purchasing this wireless microphone system. This microphone system operates on high-efficiency, low-consumption discharging techniques. Performance features include independent developed mobile frequency compression, expander circuitry, image frequency limiting circuits, multiple-checked silent and noise-free circuits, antenna diversity receiving circuit & switch impact noise defeat circuits.

The PDWM2135/2140/2145 were manufactured to be easy to use and still give you professional performance quality.

Simple Installation and Operation:

*Please note - select models come equipped with different transmitters and microphones
- Unscrew the bottom of the microphone (or slide open the battery compartment tray of the belt-pack transmitter) to install two 'AA' Batteries. Screw the Battery cap back on.
- Plug your receiving unit into your mixer or amplifier with a 1/4" mono microphone cord.
- Plug the receiving unit into your electrical wall outlet.
- Turn the receiver on by using the on/off switch located at the front of the unit.
- There is a switch located on each of the two microphones that turns each microphone on/off & mutes them individually.

PDWM2135

VHF Narrow Band Receiver System
Dual Frequency Design (Channel A/B)
High Signal/Noise Ratio Performance
Broad Frequency Response Range & Low
Independent Adjustable Volume Control
Dual Independent Channel Antennas
RF Signal and AF Signal LED Indicators
Radio Frequency and Audio Frequency
Includes (2) Handheld Microphones

System Receiver:

Channel Frequency: 174\~216MHz
Sensitivity: -95dBm (S/N:12dB)
RF Image Rejection:-75dB
Audio Dynamic Range: 95dB
T.H.D.: <1%
Frequency Stability: ±0.002%
S/N Ratio: >70dB
Neighboring Channel / Interference: >70dB
Frequency Response: 50Hz\~15KHz ±3dB
Power: AC 120V, 60Hz
Receiver Dimensions (L x W x H):
8.07" × 5.75" × 1.64"

Microphones:

Carrier Frequency:174\~216MHz
RF Power Output: >13dBm
Modulation Degree: >30KHz
Power Current: <110mA
Frequency Stability: ±0.002%
Harmonic at Higher Degree: <60dB
Modulation Pattern: FM
Battery Powered:
Requires 2 x 'AA' Batteries

PDWM2140

VHF Narrow Band Receiver System
Dual Frequency Design (Channel A/B)
High Signal/Noise Ratio Performance
Broad Frequency Response Range & Low Distortion
Independent Adjustable Volume Control
Dual Independent Channel Antennas
RF Signal and AF Signal LED Indicators
Radio Frequency and Audio Frequency
Includes Handheld Microphone, Body-Pack

System Receiver:

Channel Frequency: 174\~216MHz
Sensitivity: -95dBm (S/N:12dB)
RF Image Rejection:-75dB
Audio Dynamic Range: 95dB
T.H.D.: <1%
Frequency Stability: ±0.002%
S/N Ratio: >70dB
Neighboring Channel / Interference: >70dB
Frequency Response: 50Hz\~15KHz ±3dB
Power: AC 120V, 60Hz
Receiver Dimensions (L x W x H):
8.07" x 5.75" x 1.64"

Transmitters:

Carrier Frequency:174\~216MHz
RF Power Output: >13dBm
Modulation Degree: >30KHz
Power Current: <110mA
Frequency Stability: ±0.002%
Harmonic at Higher Degree: <60dB
Modulation Pattern: FM
Battery Powered:
Requires 2 x 'AA' Batteries

PDWM2145

VHF Narrow Band Receiver System
Dual Frequency Design (Channel A/B)
High Signal/Noise Ratio Performance
Broad Frequency Response Range & Low
Distortion
Independent Adjustable Volume Control
Dual Independent Channel Antennas
RF Signal and AF Signal LED Indicators
Radio Frequency and Audio Frequency
Includes (2) Body-Pack Transmitter,
(2) Lavallier & (2) Headset Mics

System Receiver:

Channel Frequency: 174\~216MHz
Sensitivity: -95dBm (S/N:12dB)
RF Image Rejection:-75dB
Audio Dynamic Range: 95dB
T.H.D.: <1%
Frequency Stability: ±0.002%
S/N Ratio: >70dB
Neighboring Channel / Interference: >70dB
Frequency Response: 50Hz\~15KHz ±3dB
Power: AC 120V, 60Hz
Receiver Dimensions (L x W x H):
8.07"×5.75"×1.64"

Transmitters:

Carrier Frequency:174\~216MHz
RF Power Output: >13dBm
Modulation Degree: >30KHz
Power Current: <110mA
Frequency Stability: ±0.002%
Harmonic at Higher Degree: <60dB
Modulation Pattern: FM
Battery Powered:
Requires 2 x 'AA' Batteries

PyleUSA.com

Black wireless router with two antennas and control buttons (no visible text or symbols on the device body)

Black wireless router with two antennas and control buttons (no visible text or symbols on the device body)

Black audio recording device with microphone and earphones (no visible text or symbols)

Black wireless router with two antennas and a brand logo, labeled 'PDWM2145' (no additional text or symbols visible)

Four electronic devices with earphones and earpieces, no visible text or symbols on the devices themselves.

PDWM2135

PDWM2140

PDWM2145

VHF Wireless Microphone Systems
