| Type de produit | Caisson de basses (haut-parleur) |
| Marque | Pyle |
| Modèle | PLPW6D |
| Diamètre nominal | 6 pouces (152 mm) |
| Impédance nominale | Double bobine de 4 ohms (4+4 ohms) |
| Bande passante | 70 - 6000 Hz (-3 dB) |
| Puissance admissible (RMS) | 100 Watts |
| Sensibilité (1W/m) | 89 dB (±3 dB) |
| Diamètre de la bobine mobile | 1 pouce (25,4 mm) |
| Fréquence de résonance (Fs) | 52,2 Hz |
| Facteur de qualité total (Qts) | 0,367 |
| Volume d'air équivalent (Vas) | 15,38 litres |
| Débattement linéaire (Xmax) | 4 mm |
| Matériau du panier | Acier stampé noir |
| Matériau de la suspension | Mousse |
| Matériau du cache-poussière | Polypropylène (PP) |
| Matériau du damper | Tissu |
| Volume d'enceinte recommandé (scellé) | 0,53 pi³ (15,0 litres) |
| Volume d'enceinte recommandé (venté) | 0,63 pi³ (17,8 litres) |
| Accord d'évent (enceinte ventée) | 50 Hz, évent Ø 61 mm x 190 mm |
| Alimentation | Passif (nécessite un amplificateur externe) |
| Utilisation recommandée | Caisson de basses pour systèmes audio domestiques ou automobiles |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits chimiques. |
| Sécurité | Ne pas dépasser la puissance nominale. Éviter les chocs et la poussière excessive. |
| Pièces détachées et réparabilité | Contactez le service après-vente Pyle pour toute réparation ou remplacement. |
FOIRE AUX QUESTIONS - PLPW6D Pyle
Comment brancher ce subwoofer avec une double bobine de 4 ohms ?
Vous pouvez câbler les deux bobines en série pour obtenir une impédance de 8 ohms, ou en parallèle pour 2 ohms. Assurez-vous que votre amplificateur supporte l'impédance choisie.
Quel amplificateur est recommandé pour ce subwoofer ?
Un amplificateur capable de délivrer 50 à 150 Watts RMS sous l'impédance de charge choisie (2 ou 8 ohms) est idéal. Évitez de dépasser 100 Watts RMS pour ne pas endommager le haut-parleur.
Faut-il utiliser une enceinte scellée ou ventée ?
Les deux sont possibles. Une enceinte scellée offre des basses plus précises avec un volume de 15 litres. Une enceinte ventée (17,8 litres, évent 61 mm x 190 mm) donne plus de rendement dans les graves, avec un accord à 50 Hz.
Quelles sont les dimensions de perçage pour le montage ?
Le diamètre de découpe approximatif est de 142 mm (5,6 pouces) et la profondeur de montage d'environ 89 mm (3,5 pouces). Vérifiez l'espace libre dans votre enceinte.
Puis-je utiliser ce subwoofer dans une voiture ?
Oui, il convient à une utilisation automobile. Choisissez un amplificateur 12V adapté et respectez l'impédance de charge. Veillez à bien fixer l'enceinte.
Quelle fréquence de coupure recommandée ?
Réglez le filtre passe-bas de votre amplificateur autour de 70-80 Hz pour une intégration optimale avec vos enceintes principales.
Ce subwoofer est-il adapté pour un home cinéma ?
Oui, mais sa puissance de 100 Watts RMS le destine plutôt à une petite ou moyenne pièce. Pour de grandes salles, un modèle plus puissant serait préférable.
Comment nettoyer le cône et la suspension ?
Utilisez un chiffon doux légèrement humide (pas mouillé) pour enlever la poussière. N'utilisez jamais de produits abrasifs ou solvants qui pourraient endommager les matériaux.
Que faire en cas de distorsion anormale ?
Vérifiez que l'amplificateur n'est pas en écrêtage (gain trop élevé), que l'impédance de charge est correcte et que l'enceinte n'est pas trop petite. Réduisez le volume ou ajustez les réglages.
Quelle est la garantie de ce produit ?
La garantie standard Pyle est généralement de 2 ans contre les défauts de fabrication. Conservez votre facture et contactez le revendeur pour toute réclamation.
Questions des utilisateurs sur PLPW6D Pyle
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice PLPW6D - Pyle et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PLPW6D de la marque Pyle.

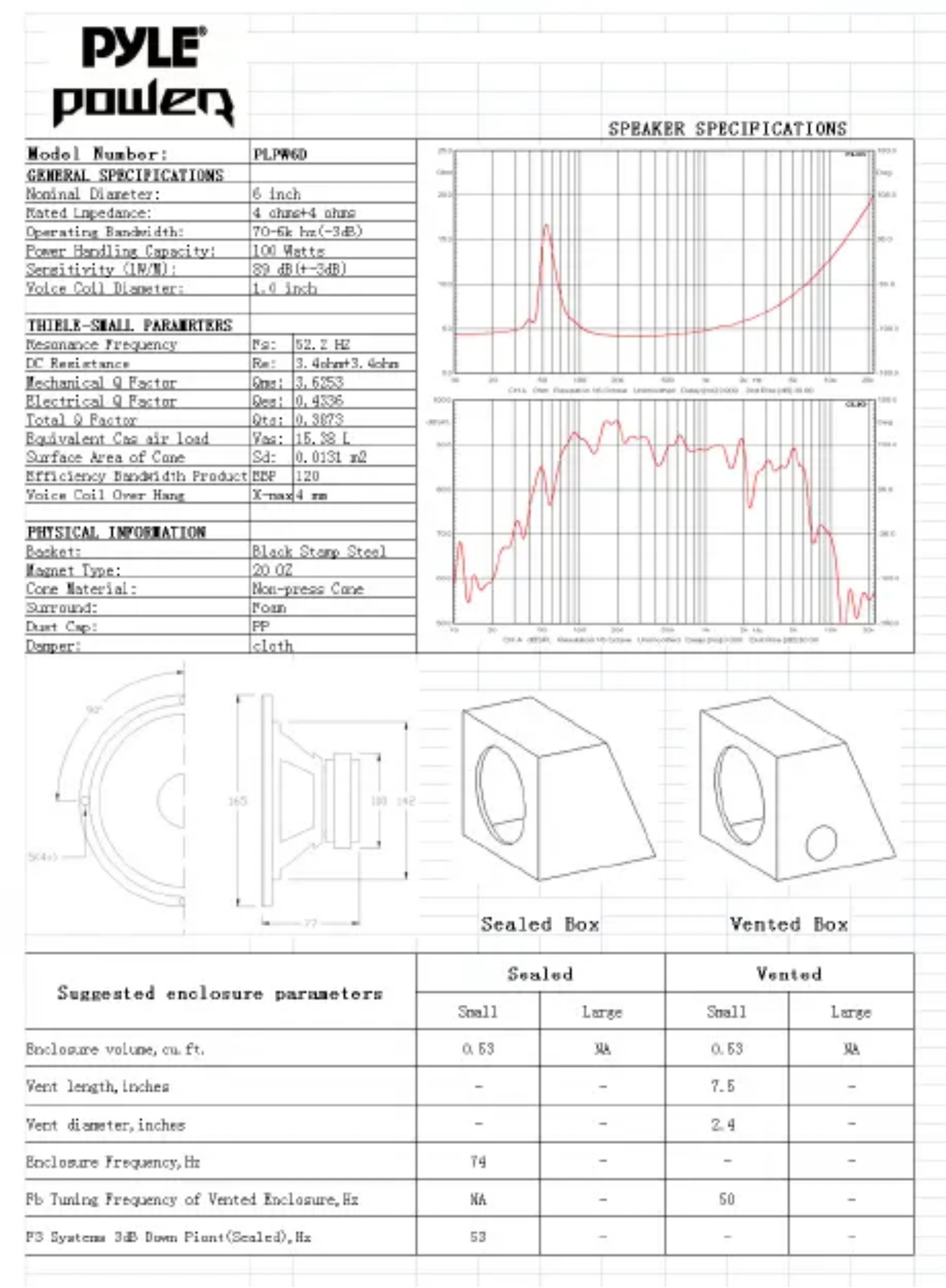

MODE D'EMPLOI PLPW6D Pyle
PYLE power
| Model Number: | PLPW60 | |
| GENERAL SPECIFICATIONS | ||
| Nominal Diameter: | 6 inch | |
| Rated Limpedance: | 4 ohm+4 ohms | |
| Operating Bandwidth: | 70-6k mhz(-3dB) | |
| Power Handling Capacity: | 100 Watts | |
| Sensitivity (1W/m): | 89 dB (+-3dB) | |
| Voice Coll Diameter: | 1.0 inch | |
| THEILX-SHALL PARAMETERS | ||
| Resonance Frequency | Hz: | 52.2 Hz |
| DC Resistance | Rt: | 3.4ohm+3.4ohm |
| Mechanical Q Factor | Qm: | 3.6253 |
| Electrical Q Factor | Qe: | 0.4536 |
| Total Q Factor | Qts: | 0.3673 |
| Equivalent Case air load | Vas: | 15.38 L |
| Surface Area of Cone | Sd: | 0.0131 m² |
| Efficiency Bandwidth Product | EEP | 120 |
| Voice Coil Over Hang | X-max | 4 mm |
| PHYSICAL INFORMATION | ||
| Basket: | Black Stamp Steel | |
| Magnet Type: | 20 02 | |
| Core Material: | Non-press Core | |
| Surround: | Foam | |
| Dust Cap: | PP | |
| Damper: | cloth | |

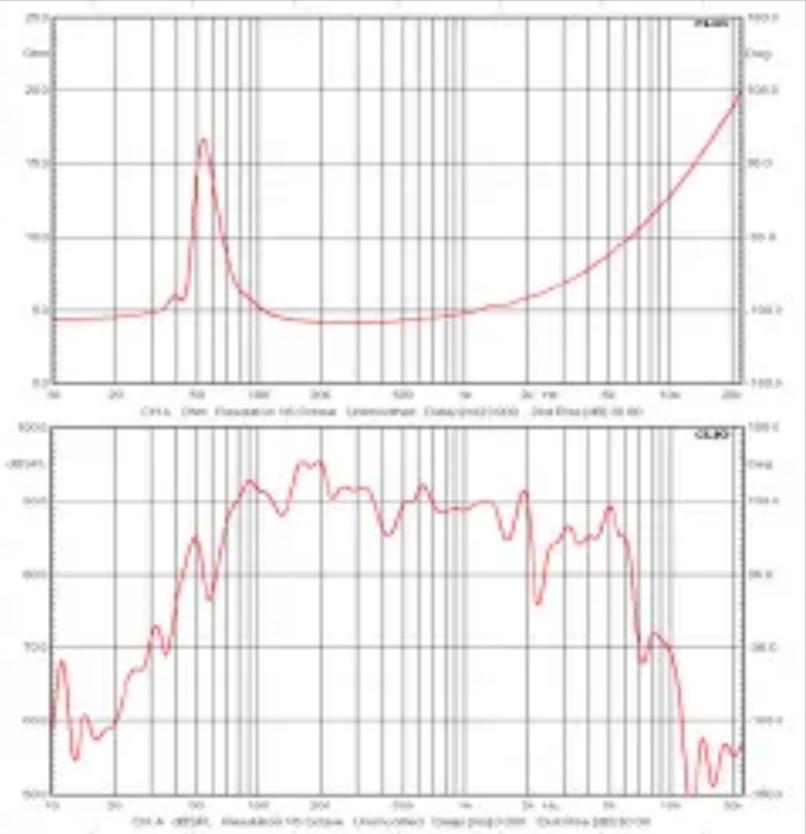

SPEAKER SPECIFICATIONS
Sealed Box
Vented Box
| Suggested enclosure parameters | Sealed | Vented | ||
| Small | Large | Small | Large | |
| Enclosure volume, cu ft. | 0.53 | NA | 0.63 | NA |
| Vent length, inches | - | - | 7.5 | - |
| Vent diameter, inches | - | - | 2.4 | - |
| Enclosure Frequency, Hz | 74 | - | - | - |
| Fb Tuning Frequency of Vented Enclosure, Hz | NA | - | 50 | - |
| P3 System 3dB Down Piant(Scaled), Hz | 53 | - | - | - |
