| Type de produit | Coupe-ruban pneumatique pour machine à coudre industrielle |
| Marque | Union Special |
| Modèle | FS300 TC |
| Dimensions (approx.) | 20 cm x 15 cm x 10 cm |
| Poids (approx.) | 1 kg |
| Alimentation | Air comprimé (pneumatique) |
| Pression d'air recommandée | 80-100 psi (5.5-6.9 bar) |
| Fonction principale | Coupe rapide de ruban ou de fil par action pneumatique |
| Action de coupe | Commande au genou ou bouton poussoir (selon version) |
| Lames | Lame supérieure et lame inférieure interchangeables |
| Entretien | Nettoyage régulier des lames et lubrification des pièces mobiles avec huile légère |
| Sécurité | Protège-doigt intégré, arrêt d'urgence par relâchement de la commande |
| Pièces détachées | Liste complète fournie dans la notice (lames, joints, raccords, etc.) |
| Réparabilité | Modulaire : lames et joints facilement remplaçables |
| Utilisation | Machine à coudre industrielle Union Special ou autre avec fixation adaptée |
FOIRE AUX QUESTIONS - FS300 TC Union Special
Comment installer le coupe-ruban FS300 TC sur ma machine à coudre ?
Fixez le support de montage (réf. 99683CP) sur la plaque de table à l'aide des vis fournies. Branchez les raccords pneumatiques selon le schéma de la notice. Assurez-vous que la commande au genou ou au pied est correctement connectée.
Quelle pression d'air est nécessaire pour le fonctionnement ?
La pression d'air recommandée est de 80 à 100 psi (5,5 à 6,9 bar). Utilisez un régulateur-filtre (réf. 671D42 ou 671D31) pour ajuster la pression et protéger le système.
Comment remplacer la lame supérieure ?
Dévissez la vis excentrique (réf. 99702E) qui maintient le levier de couteau. Retirez l'ancienne lame (réf. 99670MC) et installez la nouvelle en positionnant correctement le trou de fixation. Revissez sans trop serrer.
Le coupe-ruban ne coupe pas correctement, que faire ?
Vérifiez l'alignement des lames supérieure et inférieure. Ajustez l'excentrique (réf. 99702E) pour modifier la distance entre les lames. Nettoyez les lames avec un chiffon non abrasif et lubrifiez légèrement.
Comment entretenir le système pneumatique ?
Vidangez régulièrement le filtre-régulateur (réf. 671D42 ou 671D31). Vérifiez les tuyaux (réf. 671B37DA) pour d'éventuelles fuites. Lubrifiez les joints avec une goutte d'huile pneumatique.
Quels sont les accessoires inclus dans la boîte ?
Le kit comprend l'ensemble coupe-ruban, le support de montage, les raccords pneumatiques, les lames de rechange, la commande au genou (selon version) et la notice d'utilisation.
Puis-je utiliser ce coupe-ruban sur d'autres marques de machines ?
Oui, le FS300 TC peut être adapté sur la plupart des machines à coudre industrielles à condition de disposer d'une alimentation en air comprimé et d'un espace de montage suffisant.
Comment ajuster la sensibilité de la commande au genou ?
La commande au genou (réf. AS7-1 à AS7-3) dispose d'une vis de réglage. Tournez-la dans le sens horaire pour augmenter la force nécessaire, antihoraire pour la diminuer.
Le coupe-ruban fait un bruit anormal, est-ce grave ?
Un bruit anormal peut indiquer un manque de lubrification ou un jeu dans les lames. Vérifiez les vis de fixation et lubrifiez les pièces mobiles. Si le bruit persiste, contactez le service après-vente.
Où puis-je trouver les pièces détachées pour le FS300 TC ?
Les pièces détachées sont listées dans la notice (références Union Special). Vous pouvez les commander auprès de votre revendeur agréé Union Special ou sur le site officiel.
Questions des utilisateurs sur FS300 TC Union Special
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Machine à coudre au format PDF gratuitement ! Retrouvez votre notice FS300 TC - Union Special et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FS300 TC de la marque Union Special.
MODE D'EMPLOI FS300 TC Union Special

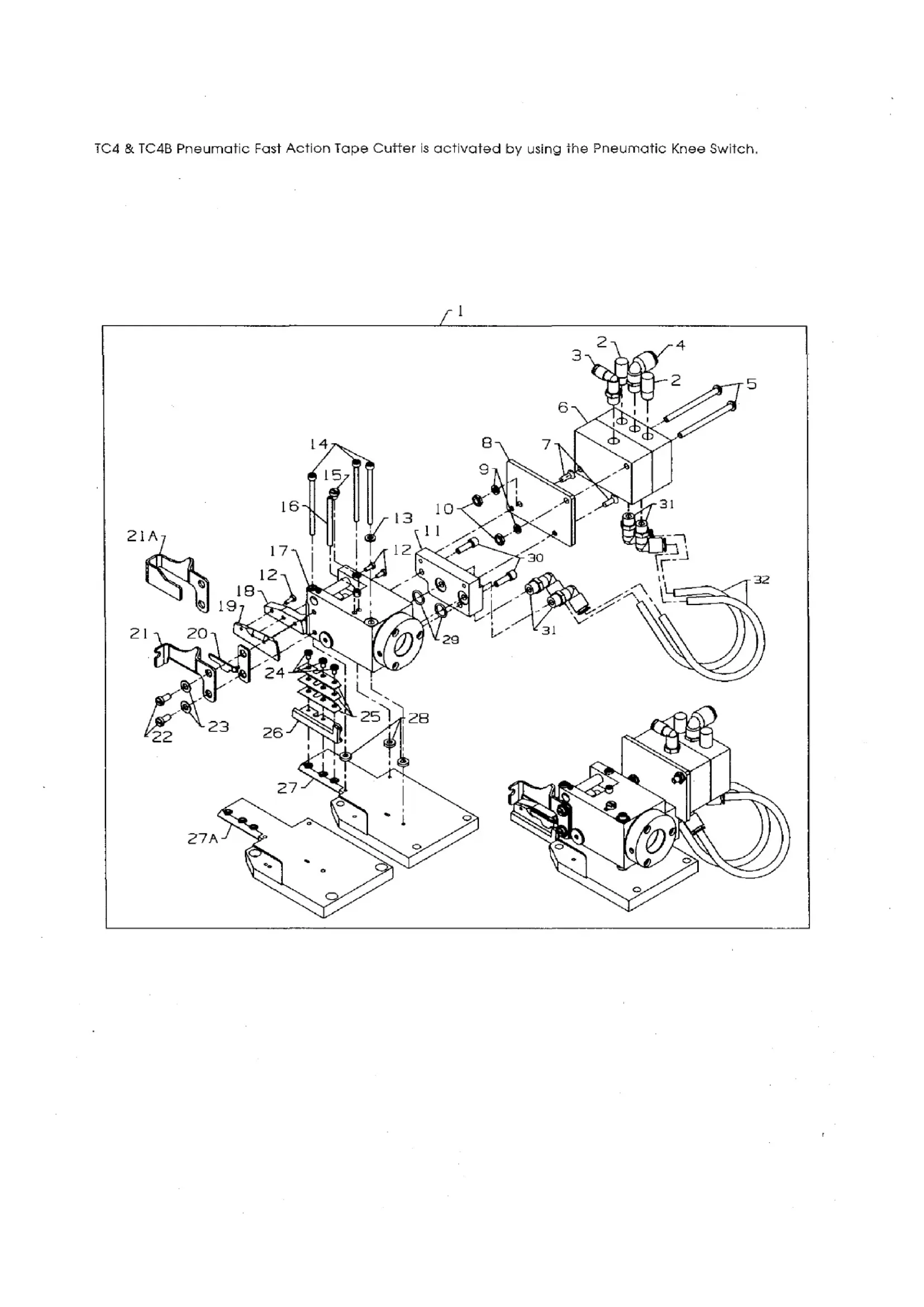

TC4 PNEUMATIC FAST ACTION TAPE CUTTER
Ref.
No. Part No. Description
Amt.
Req.
- 29933CB Pneumatic Fast Action Tape Cutter Ass., for styles C01, E12, UC01, UE12 .........
- 29486AR Pneumatic Fast Action Tape Cutter Ass., for styles UCO2
- 660-403 Muffler 2
- 671F82C Male "L"
- 671F79 Elbow Fitting
- 22635F144 Round Head 2
- 671-86 Binary Counter Valve
- 22637N32 Ft.Hd.Screw 2
- 56382AR Bracket
9.RM3993-3 Washer 2 - 660-602 #10-24 HexNut 2
- 56382AS Manifold
- 99343D Screw
- 8372A Washer
- 95409A Screw
- 95169 Screw
- 99702E Eccentric Bolt 1
- 29933C Tape Clipper 1
- 99701CA Knife Lever
- 99670MC Upper Knife.. 1
- 99682NC Finger Guard, for 29933CB
- 99682ND Finger Guard, for 29933CB
A. 50396N Finger Guard, for 29486AR - 95157 Screw 2
- 20 Washer
- 22513D Screw
- 99702DA Shim 2
- 99669MC Lower Knife
- 50373CK Base Plate, for 29933CB
A. 50383BH Base Plate, for 29486AR - 99702GA Spacer 3
- 999-93 Round Belt - "O" Ring 2
- 95403A Screw
- 671F81C Elbow 4
- 671B37DA Nylon Tubing
TC1, TC2, TC3, TC4 MISCELLANEOUS COVERS, FLUSH MOUNT
Ref.
No. Part No.
Description
Amt.
Reg.
- 22726
- 95978
- 50301BC
- 50301CL
4A. 50301BD
4B. 50301DB - 50332N
5A. 50362P - 50382GP
7.99371B
8.50374H - SS6120940SP
Screw, for swing plate
Washer, for swing plate
Cloth Plate, left
Cloth Plate, right, for 29
Cloth Plate, right, for 29933CB, 29486ARTape Cutters
Cloth Plate, right, for 29486AK, 29486AP Tape Cutters
Swing Plate, for 29486AF, 29486AG, 29486AD, 29933CB Tape Cutters
Swing Plate, for 29486AK, 29486AP, 29486ARTape Cutters
Cover, feed chamber..
Screw
Spacer
Screw
TC2 MISCELLANEOUS COVERS, TOP MOUNT
Ref. No. Part No. Description
- 22726 Screw, for swing plate
- 95978 Washer, for swing plate
- 50301BU Cloth Plate, left
- 50301BT Cloth Plate, right, for 29486AE Tape Cutter
- 50345U Swing Plate, for 29486AE Tape Cutter 1
- 50382GP Cover,feed chamber

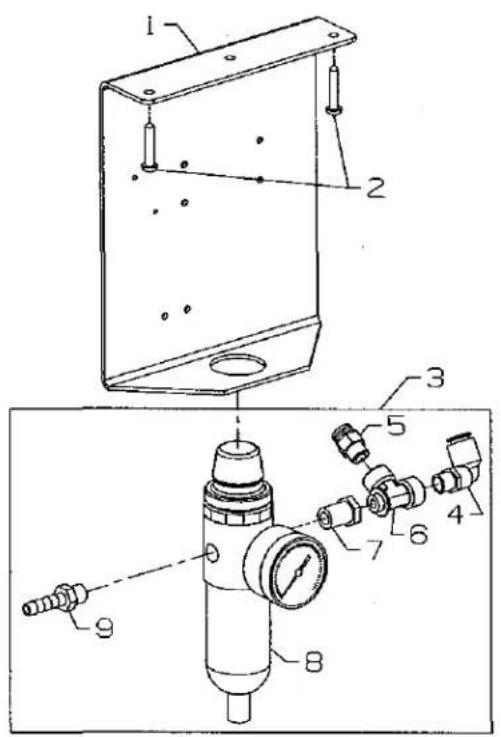

TC2, TC4, TC4B PNEUMATIC CONTROLS
| Ref. No. | Part No. | Description | Amt. Reg. |
| 1. | 99683CP | Mounting Bracket, for TC4 | 1 |
| 2. | 90561K | Wood Screw | 2 |
| 3. | 29480AWF | Pnuematic Control Assembly, for TC4 | 1 |
| 4. | 671F79 | Elbow Fitting | 1 |
| 5. | 671F81D | Connector | 1 |
| 6. | RM2850D | Tee | 1 |
| 7. | 671F6 | Bushing | 1 |
| 8. | 671D42 | Filter Regulator | 1 |
| 9. | 671F88 | Barb Fitting | 1 |
| 10. | 29480ZA | Pneumatic Control Assembly, for TC2 | 1 |
| 11. | 39583A | Mounting Bracket | 1 |
| 12. | 671D31 | Filter Regulator | 1 |
| 13. | 671F79 | Elbow Fitting | 1 |
| 14. | 671F1 | Barb Fitting | 1 |
| 15. | 29480AWN | Knee Press Fitting | 1 |
| 16. | 50364H | Mounting Plate | 1 |
| 17. | 96902 | Washer | 2 |
| 18. | 90561K | Wood Screw | 2 |
| 19. | AS7-2 | Knee Press Base | 1 |
| 20. | RM3293-5 | Flat Washer | 2 |
| 21. | 22653B10 | Screw | 2 |
| 22. | 671-85 | 3-Way Valve Assembly | 1 |
| 23. | RM4377-4 | Screw | 2 |
| 24. | AS7-1 | Knee Press Rod | 1 |
| 25. | 667C16 | Dowel Pin | 1 |
| 26. | AS7-3 | Knee Press | 1 |
| 27. | 660-168 | Knee Press Pad | 1 |
| 28. | 671F69 | Elbow Fitting | 1/2 |
| 29. | 67B38 | Tubing | 1/2 |
| 30. | 671F82C | Elbow Fitting, for TC4 | 1 |

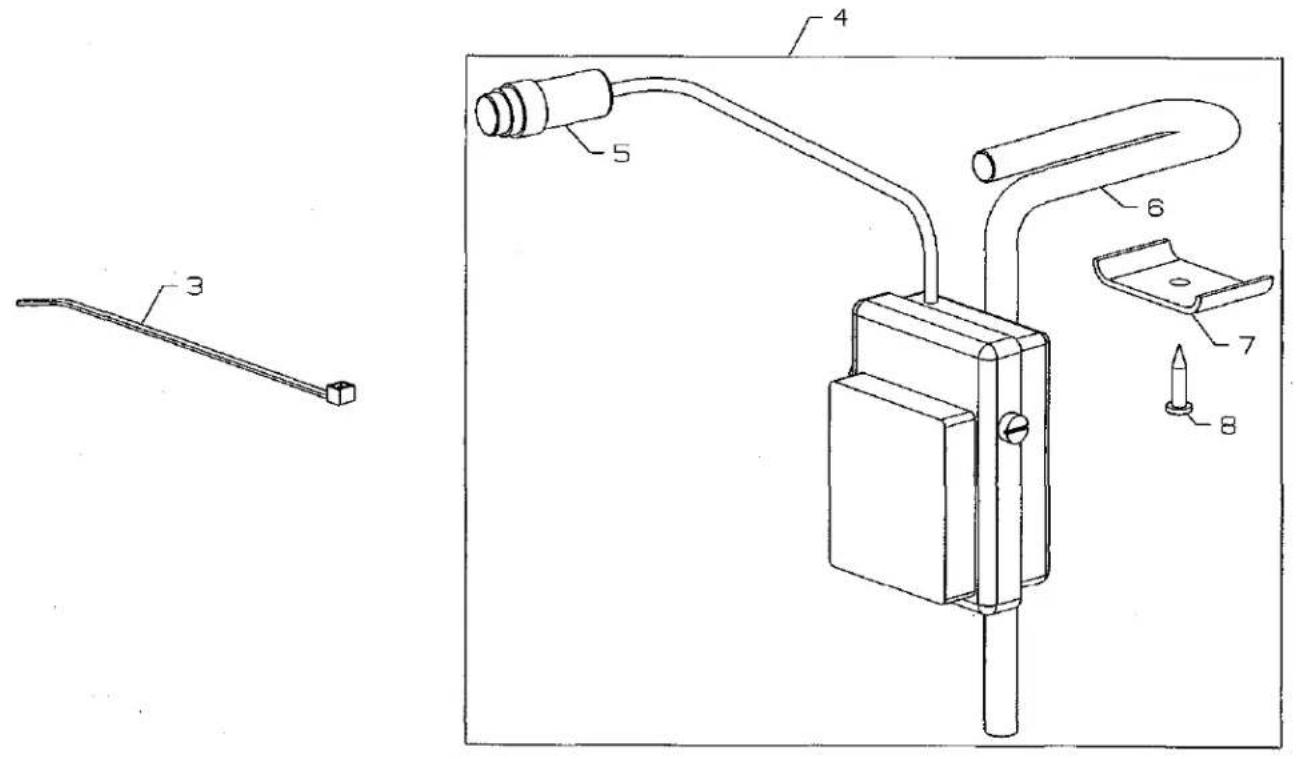

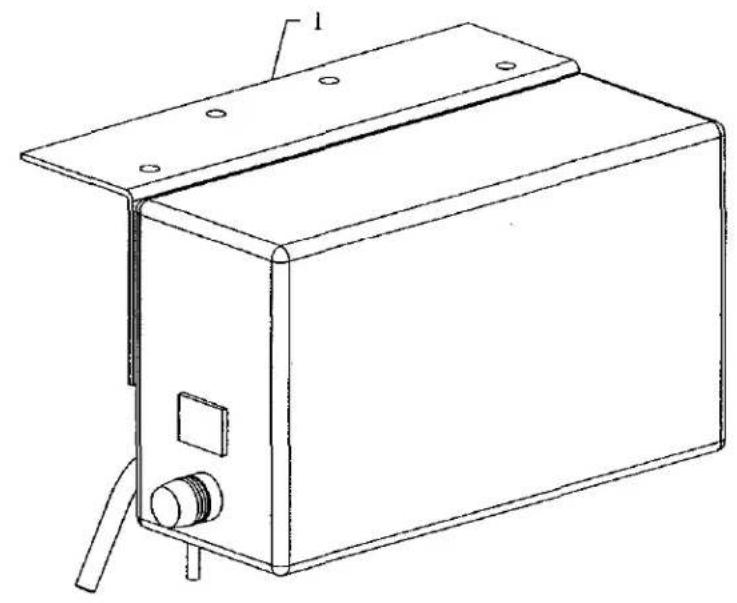

TC3 ELECTRIC CONTROLS
Ref. Amt. No. Part No. Description
- 670L41 ControlBox
- 660-870 Bundling Strap.. 6
3.RM2871B Cable Tie. 6 - 998-338A Knee Press..
- 998-387M Plug
- 998-147C Holder Rod..
- 998-147D Clamp
- 90561Q Wood Screw

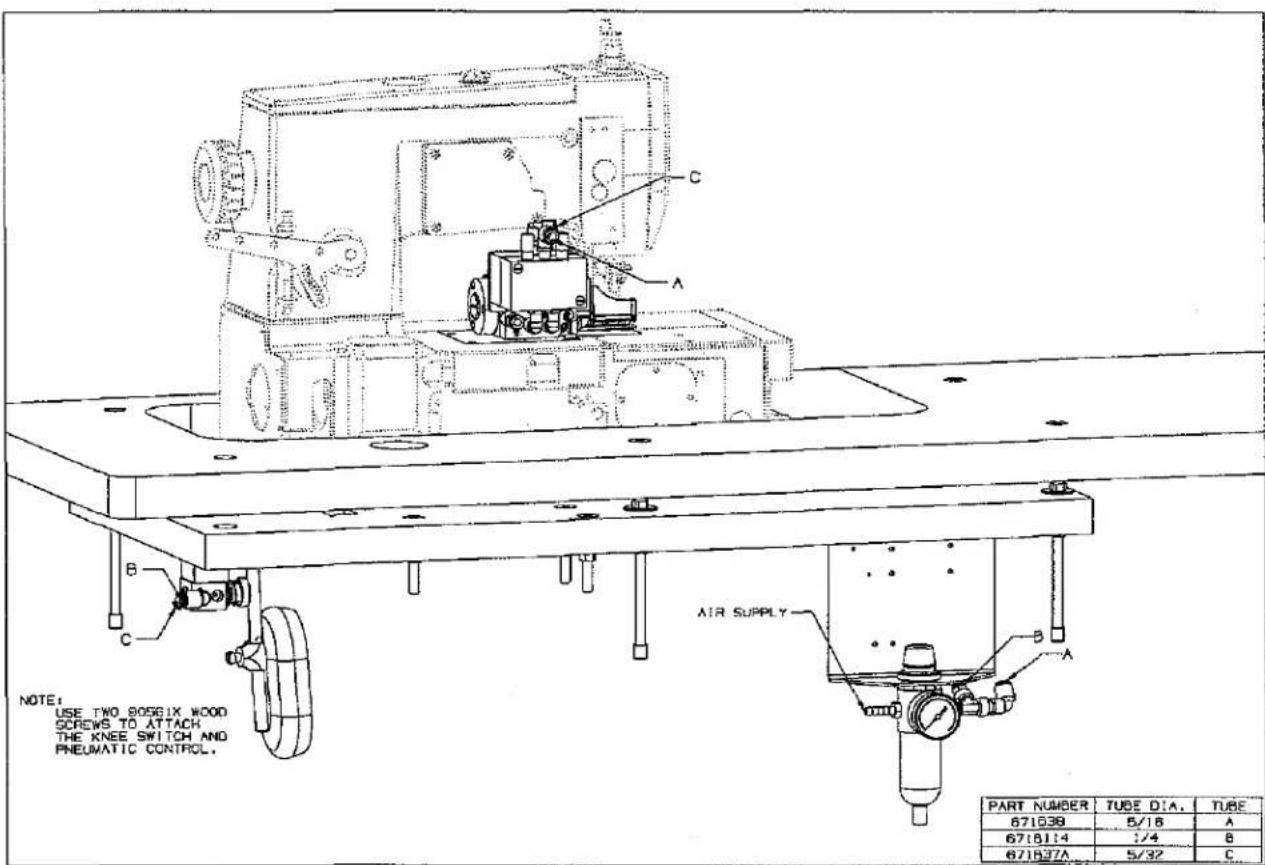

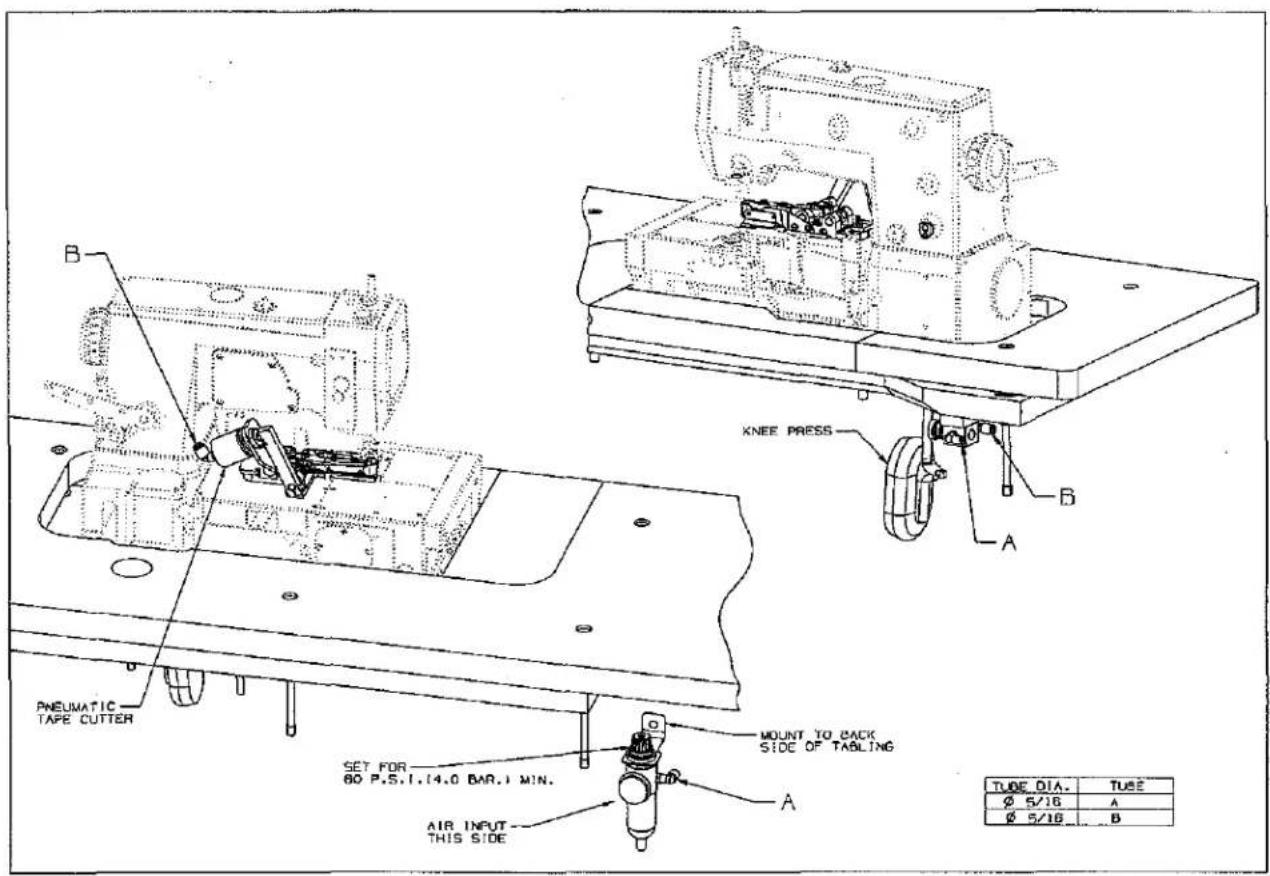

TC2 TUBING
TC3 TUBING
TC4 TUBING
