EPS200W - Commutateur NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur secteur externe
Marque	NETGEAR
Modèle	EPS200W
Puissance de sortie	200 W
Puissance PoE disponible	190 W (pour switches compatibles)
Compatibilité	Commutateurs NETGEAR sélectionnés : GC108P, GC108PP, GS110TPP, GS108LP, GS108PP, GS116LP, GS116PP
Contenu de la boîte	Adaptateur secteur, cordon d'alimentation (varie selon le pays), guide d'installation
Alimentation	Entrée secteur, sortie 200 W
Réglage du budget PoE	Curseur physique (switches non manageables) ou interface web (switches manageables)
Enregistrement du produit	Via my.netgear.com ou application NETGEAR Insight
Sécurité	Utilisation intérieure uniquement ; conformité réglementaire sur netgear.com/about/regulatory
Garantie	Activée par l'enregistrement du produit
Assistance	Site netgear.com/support et communauté community.netgear.com
Dimensions	Non spécifiées dans la notice
Poids	Non spécifié dans la notice

FOIRE AUX QUESTIONS - EPS200W NETGEAR

Comment enregistrer mon adaptateur secteur EPS200W ?

Utilisez l'application NETGEAR Insight ou connectez-vous sur my.netgear.com pour enregistrer votre adaptateur et activer la garantie. Vous aurez besoin du numéro de série du switch (13 chiffres) et de la date d'achat.

Comment modifier le budget PoE sur un switch non manageable ?

Mettez le switch hors tension, retirez la plaque métallique à l'aide d'un tournevis, puis déplacez le curseur sur le paramètre correspondant à la puissance du nouvel adaptateur (200 W). Reconnectez l'adaptateur et remettez sous tension.

Comment modifier le budget PoE sur un switch manageable ?

Connectez le nouvel adaptateur secteur au switch et branchez-le. Connectez-vous à l'interface de navigateur du switch, allez dans l'onglet Système > PoE, sélectionnez l'adaptateur EPS200W, puis cliquez sur Appliquer.

Quels switches sont compatibles avec l'EPS200W ?

Les switches NETGEAR compatibles incluent : GC108P, GC108PP, GS110TPP, GS108LP, GS108PP, GS116LP, GS116PP. Référez-vous au tableau dans le guide d'installation.

Que contient la boîte de l'EPS200W ?

La boîte contient l'adaptateur secteur, un cordon d'alimentation (varie selon le pays) et un guide d'installation.

Où trouver le numéro de série de mon switch ?

Le numéro de série est composé de 13 chiffres et se trouve sur une étiquette apposée sur le switch.

Comment connecter l'adaptateur secteur EPS200W ?

Débranchez l'ancien adaptateur si présent, connectez le nouvel adaptateur au switch, puis branchez le cordon d'alimentation dans une prise électrique.

Où trouver l'assistance technique pour l'EPS200W ?

Rendez-vous sur netgear.com/support pour les questions et téléchargements, ou consultez la communauté NETGEAR sur community.netgear.com.

Quelle est la puissance PoE disponible avec l'EPS200W ?

L'adaptateur EPS200W fournit 200 W au total, dont 190 W disponibles pour l'alimentation PoE (selon le modèle de switch).

Puis-je utiliser l'adaptateur EPS200W à l'extérieur ?

Non, l'adaptateur est destiné à une utilisation en intérieur uniquement. Branchez-le dans un bâtiment.

MODE D'EMPLOI EPS200W NETGEAR

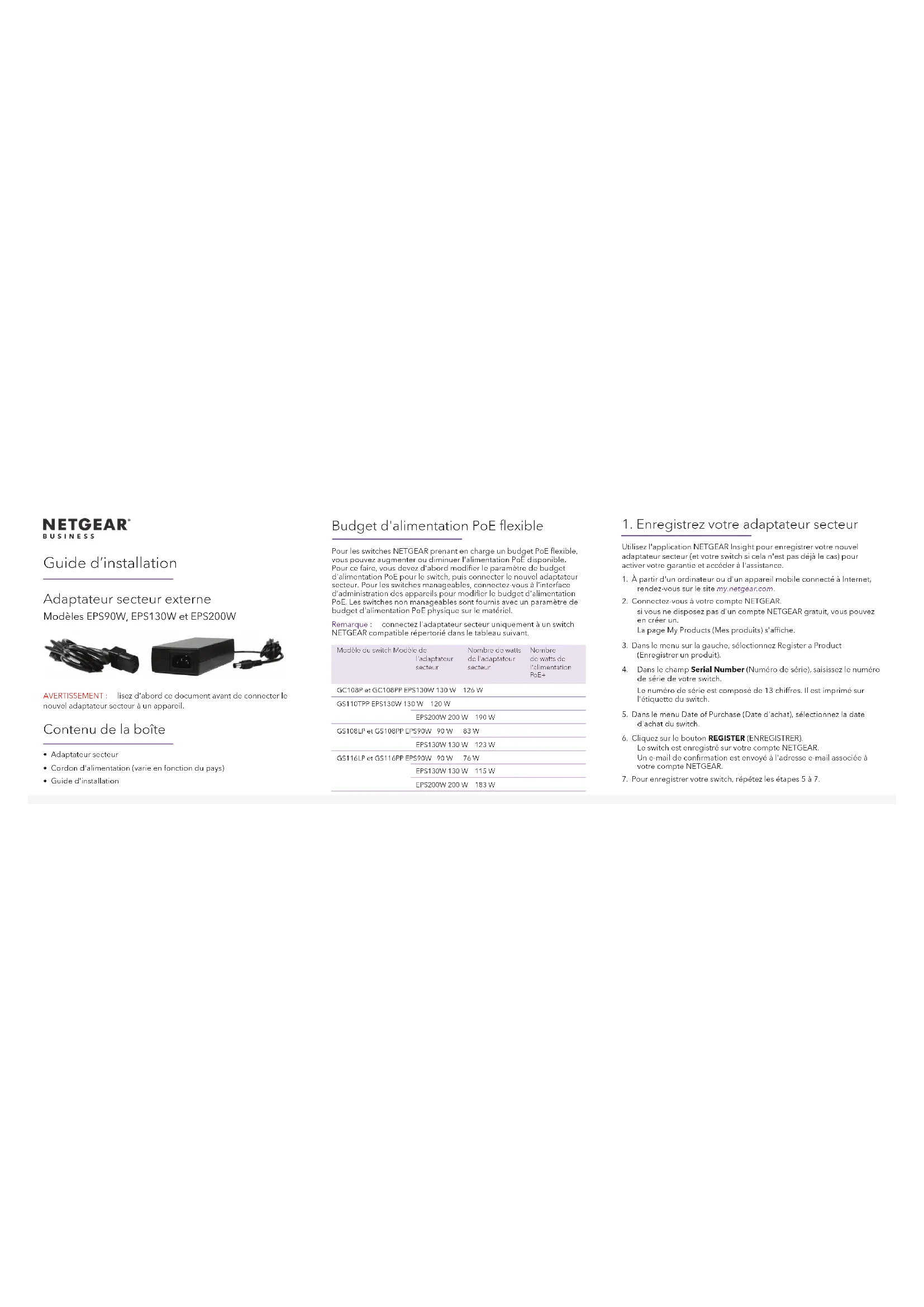

Guide d'installation

Adaptateur secteur externe

Modèlees EPS90W, EPS130W et EPS200W

AVERTISSEMENT: lisz abdic ce document avant de connecter le nouvel adaptoratteur secteur au广泛应用.

Contenu de la boîte

Adaptateur secteur
Cordon d'alimentation (varie en fonction du pays)
- Guide d'installation

Budget d'alimentation PoE flexible

Pour les switches NETGEAR prenatal en charge un budget PoE flexible, vous pouce augmenter ou diminuer l'alimentation PoE disponible. Pour ce faire, vous deveç de abord modifier le paramètre de budget d'alimentation PoE pour le switch, puis connecter le nouvel adaptateur secteur. Pour les switches manageables, connectez-vous à l'interface d'administration des appareils pour modifier le budget d'alimentation PoE. Les switches non manageables sont fournis avec un paramètre de budget d'alimentation PoE physique sur le matériel.

Remarque: connectez l'adaptateur sector uniquement à un switch NETGEAR compatible répertoriede dans le tableau suivant.

Modèle du switch Modèle de

I'adaptateur

secteur

Nombre de watts

de I adaptateur

secteur

Nombre

de watts de

I. Allimentation P-E+

GC108P et GC108PP EPS130W 130 W

GS110TPP EPS130W 130 W 120 W

EPS200W 200 W 190 W

GS108LP et GS108PP EPS90W 90 W

EPS130W 130W 123W

GS116LP et GS116PP EPS90W 90 W

EPS130W 130 W

EPS200W 200 W 183 W

1. Enregistrez votre adaptorateur secteur

Utilisé à application NETGEAR Insight pour enregistrer votre nouvel adaptateur sector (et cette switch si cela n'est pas déjà le cas) pour activer votre garantie et acceder à l'assistance.
1. À partir d'un ordinateur ou d'un appèriel mobile connecté à Internet, rendez-vous sur le site my.netgear.com.
2. Connectez-vous à votre compte NETGEAR. si vous ne disposepez pas d'un compte NETGEAR gratuite, vous pouvez en creer un. La page My Products (Mes produits) s'affiche.
3. Dans le menu sur la gauche, sélectionnez Register a Product (Enregistrer un produit).
4. Dans le champ Serial Number (Numero de série), saisissez le numero de série de votre switch.
Le numero de série est composé de 13 chiffres. Il est imprimé sur l'étiquette du switch.
5. Dans le menu Date of Purchase (Date d'achat), sélectionné la date d'achat du switch.
6. Cliquez sur le bouton REGISTER (ENREGISTRER). Le switch est enregistré sur vous compte NETGEAR. Un e-mail de confirmation est envoyé à l'adresse e-mail associée à votre compte NETGEAR.
7. Pour enregistrer votre switch, répétez les étapes 5 à 7.

Switch non manageable : modifiez le budget PoE et connectez l'adaptateur secteur

Procedez comme suit pour les modèle des switch prénant en charge le PoE flexible.

1. Mettez le switch hors tension et débranche le cordon d'alimentation actuel.
2. Utilisez un tournevis pour-retirer la plaque métallique qui couvreet le curseur.
3. Déplacez le curseur vers le paramètre qui correspond au nombre de watts du nouvel adaptateur secteur.
4. Connectez l'adaptateur secteur au switch et branchez-le dans une prise électrique.

Le switch fonctionné selon le budget PoE alloué par l'adaptateur secteur.

Switch manageable : connectez l'adaptateur secteur et définiSEE le nouveau budget PoE

1. Déconnectez l'adaptateur secteur actuel de votre switch.
2. Connectez le nouvel adaptateur secteur au switch et branche-le dans une prise électrique.
3. Lancez un navigator Web sur un ordinateur qui se trouve sur le même réseau Internet que le switch.
4. Connectez-vous à l'interface locale de navigateur du switch. Pour obtenir des informations sur la façon de se connecter, reportez-vous au manuel de l'utiliser de votre switch, que vous pouvez télécharger sur https://www.netgear.com/support/.
5. Dans l'onglet System (Système), Sélectionnez PoE.
6. Sélectionnez l'adaptateur secteur.
7. Cliquez sur le bouton Apply (Appliquer). Le budget PoE du switch est défini sur celui du nouvel adaptateur secteur.

Support et communauté

Visitez netgear.com/support pour Obtirer desponses à vos questions et acceder aux derniers télécheminges.

Vou pouvê également consulter notre communaute NETGEAR pour Obtien debons consels sur community.netgear.com.

Règlementation et aspects juridiques

Pour les informations à propos de la conformité réglementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur https://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale. N'utiliszer pas ce périsphérique à l'extérieur. La source PoE est destinée à une connexion à l'intérieur d'un[bâtiment uniquement].

Février 2021

201-24361-03
