| Type de produit | Set de prises radiocommandées pour extérieur |
| Modèle | GTFSA04FR (prises) / GT-9000 (radiocommande) |
| Alimentation prises | 230 V~, 50 Hz |
| Alimentation radiocommande | 1 pile alcaline 12 V (type A23 / 8LR932 / LR23A) |
| Fréquence d'émission | 433,92 MHz |
| Charge maximale par prise | 3680 W (16 A) |
| Portée maximale | Environ 40 m (champ libre, visibilité directe) |
| Indice de protection | IP44 (prises contre projections d'eau) |
| Température de fonctionnement | -20 °C à +35 °C |
| Nombre de canaux | 4 canaux individuels |
| Fonctions principales | Activation/désactivation individuelle des prises, interrupteur principal pour toutes les prises, mémoire de codage, sécurité enfants intégrée |
| Composants fournis | 2 prises radiocommandées, 1 radiocommande, 1 pile |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas immerger ; débrancher avant nettoyage |
| Consignes de sécurité | Utiliser uniquement en extérieur avec prise IP44 ; ne pas couvrir ; ne pas utiliser en série ; débrancher avant nettoyage ; tenir hors de portée des enfants |
| Mise au rebut | Ne pas jeter avec les ordures ménagères ; déposer en déchetterie pour appareils électriques ; piles en collecte spéciale |
| Garantie | 3 ans à compter de la date d'achat |
FOIRE AUX QUESTIONS - GTFSA04FR QUIGG
Questions des utilisateurs sur GTFSA04FR QUIGG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio au format PDF gratuitement ! Retrouvez votre notice GTFSA04FR - QUIGG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GTFSA04FR de la marque QUIGG.
MODE D'EMPLOI GTFSA04FR QUIGG
Notice d'utilisation
SET DE PRISES RADIOCOMMANDÉES
Pour l'extérieur
GT-FSA-04-FR, GT-9000
Spécifi cations techniques ....7
A propos de la portée ....8
RACCORDEMENT D'APPAREILS 9
Prise radiocommandée ....9
MESURES PRELIMINAIRES 9-10
Insérer / changer la pile 9-10
INSTALLATION DES PRISES RADIOCOMMANDÉE 10-11
Modifi er/supprimer l'affectation ....11
A propos de la radiocommande ....11
ENTRETIEN ET MAINTENANCE ....12
MISE AU REBUT 12
DEPANNAGE 13
DECLARATION DE CONFORMITE 13
Face avant de la radiocommande
- Touche MARCHE 1
- Touche ARRÊT 1
- Touche MARCHE 2
- Touche ARRÊT 2
- Touche MARCHE 3
- Touche ARRÊT 3
- Touche MARCHE 4
- Touche ARRÊT 4
- Touche PRINCIPALE MARCHE
- Touche PRINCIPALE ARRÊT
- Logement de la pile

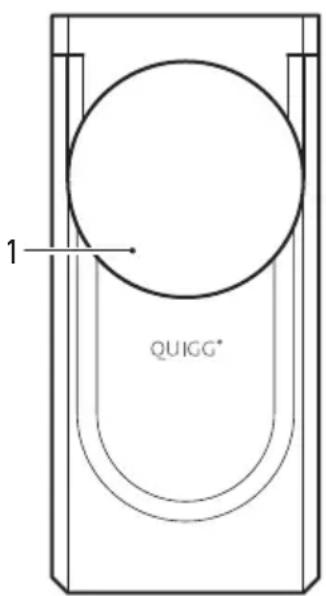

DESIGNATION DE PIECES DE LA PRISE RADIOCOMMANDEE


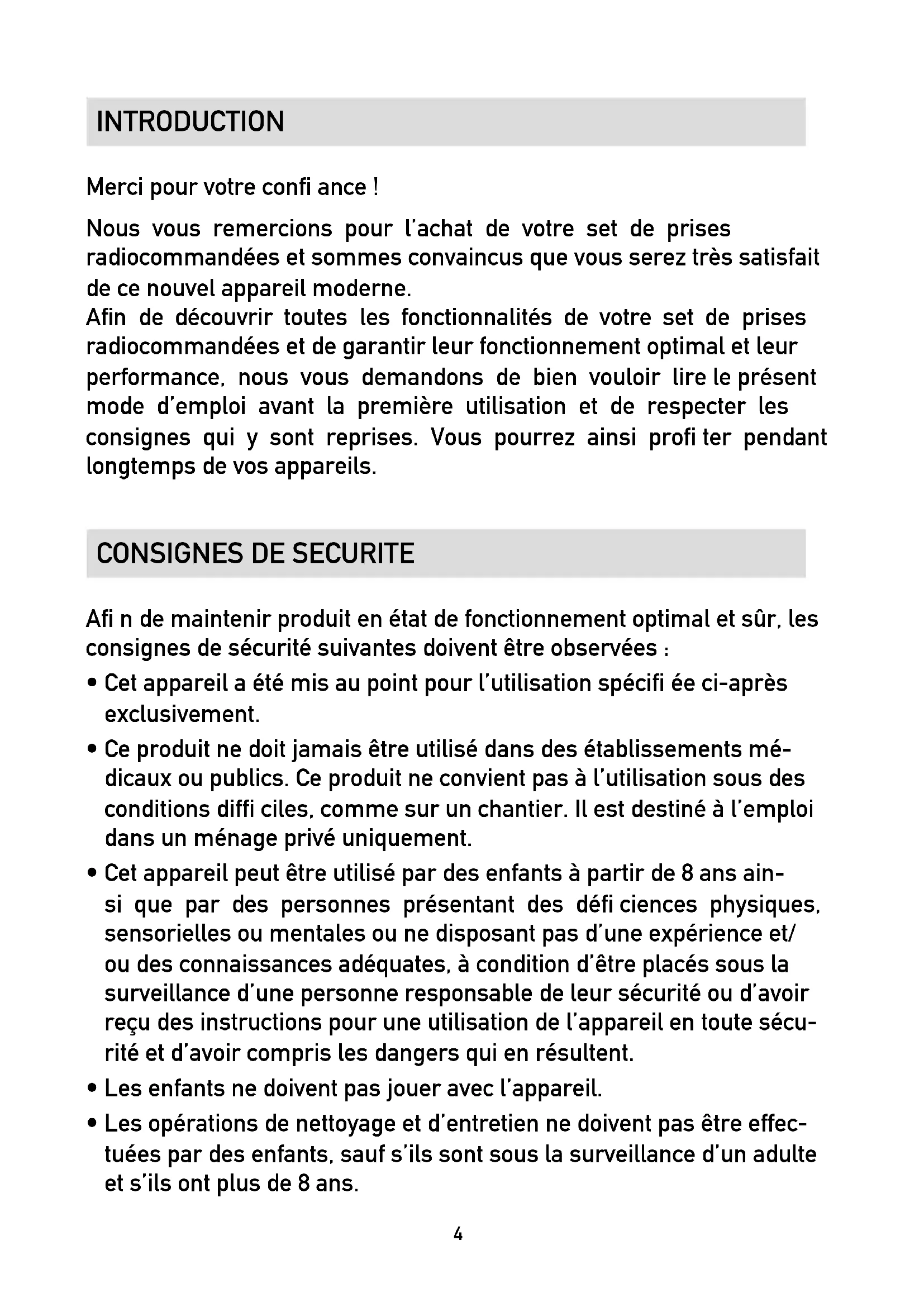

INTRODUCTION
Merci pour votre confi ance !
Nous vous remercions pour l'achat de votre set de prises radiocommandées et sommes convaincus que vous serez très satisfait de ce nouvel appareil moderne.
Afin de découvrir toutes les fonctionnalités de votre set de prises radiocommandées et de garantir leur fonctionnement optimal et leur performance, nous vous demandons de bien vouloir lire le présent mode d'emploi avant la première utilisation et de respecter les consignes qui y sont reprises. Vous pourrez ainsi profiter pendant longtemps de vos appareils.
CONSIGNES DE SECURITE
Afin de maintenir produit en état de fonctionnement optimal et sûr, les consignes de sécurité suivantes doivent être observées :
- Cet appareil a été mis au point pour l'utilisation spécifiée ci-après exclusivement.
- Ce produit ne doit jamais être utilisé dans des établissements médicaux ou publics. Ce produit ne convient pas à l'utilisation sous des conditions diffi ciles, comme sur un chantier. Il est destiné à l'emploi dans un ménage privé uniquement.
- Cet appareil peut être utilisé par des enfants à partir de 8 ans ainsi que par des personnes présentant des défi ciences physiques, sensorielles ou mentales ou ne disposant pas d'une expérience et/ou des connaissances adéquates, à condition d'être placés sous la surveillance d'une personne responsable de leur sécurité ou d'avoir reçu des instructions pour une utilisation de l'appareil en toute sécurité et d'avoir compris les dangers qui en résultent.
- Les enfants ne doivent pas jouer avec l'appareil.
- Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants, sauf s'ils sont sous la surveillance d'un adulte et s'ils ont plus de 8 ans.
- Veuillez surveiller les enfants de moins de 8 ans lorsque l'appareil est connecté au secteur et qu'il est accessible. Ranger l'appareil non utilisé hors de portée des enfants âgés de moins de 8 ans.
- Conservez les sacs en plastique hors de la portée des nourissons et enfants en bas âge - risque d'étouffement !
- Observez la polarité en insérant le pile dans la radiocommande afi n d'éviter des endommagements. Observez l'image dans le logement de la pile.
- Sortez la pile de la radiocommande si vous n'utilisez pas la radiocommande pendant un certain temps ou avant de la mettre au rebut.
- Veillez à ce que les prises radiocommandées soient bien accessibles pour que vous puissiez les sortir facilement de la prise murale.
- Les prises murales peuvent se réchauffer pendant le fonctionnement. Ne couvrez pas les prises radiocommandées par d'autres objets pour garantir un refroidissement adéquat et pour prévenir qu'elles se réchauffent.
- N'utilisez pas plusieurs prises radiocommandées emboîtées (activées en série).
- Observez toujours les informations relatives à la puissance maximale des prises radiocommandées.
- Séparez l'appareil du secteur avant de le nettoyer.
- Utilisez les prises radiocommandées uniquement avec des prises protégées de 230 V\~, 50 Hz.
- Raccordez les prises radiocommandées de sorte que la prise soit orientée vers le haut (voir la fl èche sur la plaquette signalétique) afi n de prévenir l'infi ltration d'eau à travers le couvercle. ATTENTION : Risque d'électrocution !
- N'utilisez jamais ce produit dans une zone à risque d'inondation ou près d'accumulations d'eau de pluie comme des abaissements ou dépressions. ATTENTION : Risque d'électrocution !
- La protection contre l'eau de pluie des prises radiocommandées est garantie uniquement quand des fi ches du même type sont utilisées (IP X4). N'insérez jamais une fi che mouillée dans la prise. ATTENTION : Risque d'électrocution !
- Branchez la prise télécommandée uniquement dans une prise murale d'extérieur installée de manière conforme pour que la protection contre les projections d'eau (IP44) soit garantie.
- Il n'est pas autorisé d'utiliser la prise télécommandée avec un câble de rallonge. Installez les prises radiocommandées à l'abri de la lumière directe du soleil afi n d'écarter le risque de surchauffe.
- La radiocommande ne convient pas pour l'extérieur, utilisez-là toujours dans un environnement protégé contre l'humidité
- Raccordez uniquement des appareils à la prise radiocommandée compatibles pour une utilisation non surveillée afin d'éviter les risques liés à une fausse manoeuvre.
- N'insérez pas de protection pour enfants supplémentaire, cela risquerait d'entraver la connexion entre la fi che des appareils raccordés et la prise et de surchauffer l'appareil.
- N'utilisez plus la prise radiocommandée quand le boîtier a été endommagé. Mandatez notre service clientèle pour contrôler et réparer l'appareil.
- N'utilisez pas d'appareils lourds à fiche secteur avec la prise radiocommandée, cela risquerait de surcharger les contacts de la prise murale mécaniquement.
- Conservez cette notice et transmettez-la à tous les autres utilisateurs.
Composants fournis
- 2 prises radiocommandées GT-FSA-04-FR
- 1 radiocommande GT-9000 avec témoin de contrôle
- 1 pile alcaline 8LR932 (respectivement LR23A ou A23) / 12 V
Fonctions
- toutes les prises peuvent être activées et désactivées individuellement
- Radiocommande programmable
- Interrupteur principal pour l'activation simultanée de toutes les prises
- Témoins de contrôle
- avec fonction mémoire, c'est à dire que le codage reste actif après la déconnexion du secteur
- avec sécurité enfants intégrée dans les prises
- conforme CE
Spécifi cations techniques
• Raccordement : 230 V\~, 50 Hz
- Fréquence d'émission : 433,92 MHz
- Charge maximale/courant maximal par récepteur de prise : 3680 W (16 A), μ
- Portée maximale : env. 40 m (uniquement lors d'un contact visuel entre émetteur et récepteur)
- Température de fonctionnement : -20^ à +35^ C
- Classifi cation du dispositif de commande : Action de type 1B
- Nombre de cycles de manoeuvre : 1E4
- Classe de protection contre les projections d'eau: IP44
Nos produits étant en développement et amélioration constants, il est possible que le design ou des aspects techniques soient différents.
A propos de la portée
Portée et dysfonctionnements :
La portée indiquée de max. 40 m est la portée sur champ libre, donc la portée avec un contact visuel entre émetteur et récepteur.
Lors du fonctionnement pratique, des parois, plafonds, garages, annexes etc. entre émetteur et le récepteur de sorte que la portée fut réduite.
D'autres causes pour une portée réduite :
- Perturbations haute fréquence de toute sorte ;
- Constructions et végétation de toutes sortes ;
- Particules métalliques à proximité des appareils, sur le trajet d'émission radio ou à proximité, par exemple des corps de chauffage, des vitres isolées, des plafonds en béton armé, etc. ou encore des parois revêtues de métal de maisons préfabriquées.
- Action sur la caractéristique de rayonnement des antennes à cause de la distance entre émetteur ou récepteur et les surfaces ou objets conducteurs (ou les corps humains ou sols).
- Perturbations large bande dans des zones urbaines réduisant la distance de parasites du signal ; le signal n'est pas reconnu parmi les parasites.
- Rayonnement d'appareils électroniques mal blindés, comme des ordinateurs etc.
La distance effective possible entre émetteur et récepteur lors du fonctionnement normal dépend ainsi largement du lieu de montage et de l'environnement. En règle générale, lors du montage dans une maison individuelle, par exemple, tous les composants devraient fonctionner normalement sans aucun problème de réception.
Sous certaines circonstances (p. ex. en cas de perturbations de haute fréquence de toute sorte) la communication entre récepteur et émetteur peut être perturbée, et il ne sera pas possible de mettre l'appareil en marche ou de l'arrêter.
Séparez, le cas échéant, l'appareil brièvement du secteur, puis branchez-le à nouveau.
RACCORDEMENT D'APPAREILS
Lisez impérativement le chapitre suivant avant de mettre en service les prises radiocommandées.
Prise radiocommandée (modèle GT-FSA-04-FR)
Vous pouvez raccorder tous les appareils et consommateurs avec une tension d'alimentation 230 V \~, 50 Hz et une puissance nominale de 16 ampères maximum aux prises murales pour une puissance totale de 3680 W maximum.
Information : Les prises radiocommandées sont équipées d'une protection enfants intégrée empêchant en partie le contact non autorisé avec les composants sous tension. Introduisez les contacts simultanément quand vous connectez une fi che (sans coincer les contacts).
MESURES PRELIMINAIRES
Insérer / changer la pile
- Enlevez le couvercle du logement de la pile sur la face arrière de la radiocommande.
- Insérez une pile de type A23 dans le logement de la pile. Observez la polarité (voir indication dans le logement de la pile).
- Glissez le couvercle du logement des piles en place, et appuyez sur l'une des touches de la radiocommande. Si la pile n'a pas été insérée correctement, le témoin lumineux s'allumera chaque fois que vous appuyez sur une touche.
Sortez les piles si vous n'utilisez pas la radiocommande pendant un certain temps pour ne pas endommager la radiocommande.
- Ne rechargez jamais les piles ! Risque d'explosion !
- Gardez les piles hors de la portée des enfants, ne les jetez pas au feu, ne les court-circuitez pas, ne les démontez pas.
-
Nettoyez, si nécessaire, les contacts des piles et de l'appareil avant d'insérer les piles.
-
Sortez les piles épuisées sans tarder de l'appareil ! Il y a un risque accru d'écoulement !
- N'exposez jamais les piles à des conditions extrêmes, par exemple aux radiateurs ou rayons de soleil. Il y a un risque accru d'écoulement !
- Evitez le contact avec la peau, les yeux et les muqueuses. Si les parties du corps citées entrent en contact avec le liquide des piles, rincez-les tout de suite avec de l'eau fraîche et consultez immédia-tement un médecin.
- Consultez immédiatement un médecin quand une pile a été avalée.
INSTALLATION DES PRISES RADIOCOMMANDÉES
La commande à distance est dotée de quatre canaux. Vous pouvez attribuer un canal propre à chaque prise radiocommandée ou utiliser un canal pour plusieurs prises pour éteindre ou allumer celles-ci simultanément.
Insérez une des prises radiocommandées dans la prise murale prévue à cet effet. A présent, la fonction d'apprentissage de la prise radiocommandée reste active pendant 30 secondes environ.
Afi n d'attribuer un canal à une prise radiocommandée, appuyez, sur la radiocommande, sur la touche „l“ du canal (1-4) que vous souhaitez attribuer à cette prise radiocommandée.
Répétez cette action pour toutes les prises radiocommandées.
Si vous souhaitez attribuer plusieurs canaux à une même prise radiocommandée, retirez-la de la prise murale pendant au moins 5 secondes, puis branchez-la à nouveau pour lancer la fonction d'apprentissage une nouvelle fois.
Remarque : La procédure doit être répétée si aucun canal n'a été attribué pendant la fonction d'apprentissage.
Le témoin de contrôle sur la prise radiocommandée s'allume en permanence dès qu'un canal a été attribué ; la prise radiocommandée est maintenant activée et connectée à la radiocommande.
Les fonctions programmées des prises radiocommandées restent préservées quand les prises sont hors tension. La programmation de la radiocommande reste également préservée s'il n'y a pas de pile insérée.
La prise radiocommandée est désactivée par actionnement de la touche (○) correspondant au canal en question.
Branchez un appareil à la prise radiocommandée et mettez-le sous tension.
Afi n de vérifi er si l'attribution fonctionne correctement, appuyez sur la touche „l“ correspondant au canal attribué et mettez l'appareil connecté en marche ou arrêtez-le.
Modifi er/supprimer l'affectation
Retirez la prise radiocommandée de la prise murale pendant au moins 5 secondes, puis insérez-la à nouveau; la fonction d'apprentissage est active pendant 30 secondes.
Appuyez sur la/les touche(s) (💡) du canal/des canaux en question.
Il sera possible d'effectuer une nouvelle attribution lorsque la fonction d'apprentissage est encore active.
A propos de la radiocommande (GT-9000)
Remarque : La confi guration programmée de la radiocommande reste préservée quand la batterie a été enlevée.
Pour activer/désactiver un appareil, appuyez sur la radiocommande la touche de l'appareil I ou ⏻ du canal (1, 2, 3 ou 4, selon l'affectation).
La touche I (1-4) permet d'activer tous les canaux.
La touche ⏻ (1-4) permet de désactiver tous les canaux.
Information : Il est possible, exceptionnellement, après une panne de courant, un dysfonctionnement de la mémoire du code système ou du canal se produise. Le cas échéant, séparez la prise radiocommandée pour au moins 6 heures du secteur, puis affectez les canaux à nouveau.
Sous certaines circonstances (p. ex. en cas de perturbations de haute fréquence de toute sorte) la communication entre récepteur et émetteur peut être perturbée, et il ne sera pas possible de mettre l'appareil en marche ou de l'arrêter. Séparez, le cas échéant, l'appareil brièvement du secteur, puis branchez-le à nouveau.
ENTRETIEN ET MAINTENANCE
- Vérifi ez périodiquement si le produit est endommagé.
- Nettoyez-le à l'aide d'un chiffon sec uniquement. N'utilisez pas de dissolvants ou produits abrasifs.
- N'immergez jamais les composants du set de prises radiocommandées dans de l'eau ou d'autres liquides.
Attention ! Avant le nettoyage de la prise, l'appareil connecté doit être débranché et la prise doit être séparée du secteur.
MISE AU REBUT
Veuillez éliminer l'appareil de manière conforme quand vous ne voulez plus vous en servir.
Ne le jetez pas avec les ordures ménagères, déposez-le à un lieu de collecte d'appareils électriques et électroniques.
Ne pas jeter les piles avec les ordures ménagères.
Les piles font l'objet d'une collecte particulière, celles-ci contenant des substances dangereuses pour l'environnement et la santé humaine. Déposer les piles usagées dans des points de collecte appropriés pour le recyclage et la destruction.
Veuillez recycler correctement le matériel d'emballage afi n de ménager l'environnement. Les emballages sont des matières premières réutilisables.
L'administration communale ou municipale pourra vous renseigner à propos des adresses et des heures d'ouverture des lieux de collecte.
DEPANNAGE
| Problème Solution | |
| Les prises radiocommandées ne réagissent pas à la radiocommande. | Piles et radiocommande sont usées et doivent être remplacées. |
| L'apparel'estpasmisen marche. | a) Vérifi ez si l'appareil est mis hors tension au moyen de l'interrupteur. Mettez l'appareil sous tension.b) Vérifi ez si l'ampoule de l'appareil est en bon état de fonctionnement. |
| Une autre prise radiocommandée réagit à cette radiocommande sans être visée. | Répétez l'affectation. |
| Une prise radiocommandées s'arrête automatiquement. | Répétez l'affectation. |
DECLARATION DE CONFORMITE
La société PANA S.A.S. déclare que cet ensemble de prises radiocommandées est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE.
Vous trouverez la déclaration de conformité complète sur Internet sous www.gt-support.de.
Nos produits sont soumis à des contrôles de qualité rigoureux. Si malgré ces contrôles, votre appareil ne fonctionne pas correctement, nous vous demandons de contacter le SAV indiqué ci-dessous.
Dans le cas d'une réclamation veuillez contacter notre hotline SAV au préalable par radiophone, qui vous renseignera sur les modalités. S'il vous plaît, n'envoyez pas votre article sans appel préalable !
Globaltronics Service Center c/o Kleyling SAS / Zeitlos GmbH
Transports Internationaux
RN 415
68600 Algolsheim
Hotline : 01 40 82 92 26
Conditions de garantie (sans pour autant réduire les droits légaux) :
- La garantie a une durée maximum de 3 ans à compter de la date d'achat du produit. La garantie consiste soit en la réparation des défauts de matériaux et de fabrication ou en l'échange du produit. Ce service est gratuit.
- Les défauts doivent être signalés rapidement. Toute réclamation au delà de la durée de la garantie ne peut être prise en compte, sauf si elle intervient dans un délai de 2 semaines, à l'expiration de celle-ci.
- Vous devez envoyer le produit défectueux accompagné de la carte de garantie et du ticket de caisse au service après-vente sans payer le port. Si le défaut est couvert par la garantie, vous recevrez l'appareil réparé ou un nouvel appareil. Ceci est également valable pour les réparations à domicile.
Veuillez noter que notre garantie n'est plus valable en cas de défaut d'utilisation, de non suivi des mesures de sécurité, de force majeure, de piles coulantes, d'une température ambiante trop élevée, si le produit a subi des chocs ou a fait l'objet d'une réparation par un SAV non mentionné sur la carte de garantie.
Dans le cas d'un défaut non garanti, les frais de réparations seront à votre charge. Il est néanmoins possible de s'adresser au SAV mentionné.
CARTE DE GARANTIE
En cas de garantie, veuillez la remplir et l'envoyer impérativement avec le produit et le ticket de caisse. Valable pendant 3 ans à partir de la date d'achat du produit.
Article :
SET DE PRISES RADIOCOMMANDÉES pour l'extérieur GT-FSA-04-FR, GT-9000
Type de panne :
A cheté chez
(joindre le ticket de caisse) :
Hotline : 01 40 82 92 26
Fabriqué pour (ce n'est pas l'adresse du service !) :
PANA S.A.S., 85, Rue de la Victoire, 75009 Paris
par :
Globaltronics GmbH & Co. KG
Cette notice d'utilisation peut être téléchargée en format PDF sur notre site Internet
www.gt-support.de.
