GTPM05FR - Compteur d'énergie QUIGG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Compteur d'énergie
Mesure de consommation	Affichage de la consommation d'énergie en temps réel
Affichage	Écran LCD pour une lecture facile
Alimentation	Fonctionne sur secteur
Installation	Facile à installer, instructions fournies
Précautions de sécurité	Ne pas exposer à l'humidité, utiliser dans des conditions normales
Maintenance	Nettoyer régulièrement l'appareil avec un chiffon doux
Garantie	Vérifier les conditions de garantie lors de l'achat

FOIRE AUX QUESTIONS - GTPM05FR QUIGG

Comment réinitialiser le compteur d'énergie QUIGG GTPM05FR ?

Pour réinitialiser le compteur, appuyez sur le bouton 'RESET' situé sur le panneau avant pendant environ 5 secondes jusqu'à ce que l'affichage revienne à zéro.

Pourquoi mon compteur d'énergie n'affiche-t-il pas de données ?

Vérifiez que le compteur est correctement branché à une source d'alimentation et que l'appareil est allumé. Assurez-vous également que le circuit électrique est actif.

Comment changer l'unité de mesure sur le compteur QUIGG GTPM05FR ?

Pour changer l'unité de mesure, appuyez sur le bouton 'MODE' jusqu'à ce que l'unité souhaitée (kWh ou W) apparaisse sur l'écran.

Que faire si l'écran du compteur clignote ?

Un écran clignotant peut indiquer une surcharge. Vérifiez les appareils connectés et réduisez la charge si nécessaire. Si le problème persiste, débranchez le compteur et laissez-le reposer quelques minutes avant de le rebrancher.

Comment interpréter les données affichées sur le compteur ?

Le compteur affiche la consommation d'énergie en kWh, ainsi que la puissance instantanée en kW. Consultez le manuel d'utilisation pour des explications détaillées sur chaque affichage.

Le compteur QUIGG GTPM05FR est-il compatible avec tous les appareils ?

Le compteur est conçu pour fonctionner avec la plupart des appareils électroménagers, mais vérifiez toujours la puissance maximale en watts pour éviter d'endommager le compteur.

Comment nettoyer le compteur d'énergie ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier du compteur. Évitez d'utiliser des produits chimiques agressifs ou de l'eau directement sur l'appareil.

Le compteur peut-il être utilisé à l'extérieur ?

Non, le compteur QUIGG GTPM05FR est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité ou aux intempéries.

Que faire si le compteur ne s'allume pas ?

Vérifiez que le compteur est correctement branché et que la prise de courant fonctionne. Essayez de brancher un autre appareil pour confirmer que l'alimentation est active.

MODE D'EMPLOI GTPM05FR QUIGG

Nous vous remercions pour
votrecoience! 4
Avant la première utilisation 4
Utilisation conforme 5
Consignes de sécurité 6
A propos de la pile 9
Symboles 11
Mise en service. 11
Changement des piles 12
Description du produit 14
Ecran LCD 15
Apercu des fonctions. 16
Preparation. 18
Réglage de l'heure. 18
Affichage 12h / 24 h 18
Régler le prix par kWh 19
Saisir letarif de nuit 20
Mesurer 25
Charger les valeurs mesurées 26

Nous vous remercions pour votre confiance!

Nous vous felicitons pour l'achat de cet compteur consommation d'énergie, et nous sommes convaçcus que vous serez satisfait de cet apparéil moderne. Il vous aidera à déterminer le coût d'énergie lié aux apparéils raccordés. Nous espérons que vous trouvrez ainsi les gros consommateurs de courant afin de réduire vos dépenses d'énergie.

Avant la première utilisation

Contrôlez après avoir déballé l'appareil et ensuite chaque fois avant de l'utiliser s'il présente des dommages visibles. N'utilise pas ce produit le cas échéant, mais avisez votre revendeur. Cette notice d'utilisation est basée sur les normes et régulations en vigueur dans l'Union Européenne. Veuillez également respecter les directives et lois spécifique du pays si vous étés à l'étranger.

Veuillez dire attentivement les consignes de sécurité et la notice d'utilisation avant d'utiliser cet apparéil. Vous aurez

ainsi la certitude d'utiliser toutes les fonctions de manière sure et fiable.

Conserve la notice d'utilisation et le coupon de caisse ainsi que l'emballage si possible.

Veuillez joindre cette notice d'utilisation quand vous prétez, donnez ou vendez cet apparéil.

Utilisation conforme

Cet apparéil sert à déterminer la consommation de courant des apparéils raccordés avec les frais correspondants.

Cet article convient uniquement pour l'utilisation privée et n'est pas destiné à une utilisation professionnelle.

Utilisez cet article de manière strictement conforme à cette notice d'utilisation. Toute autre utilisation est considérée non conforme et peut provoquer des dommages matériels ou personnes.

Le fabricant decline toute responsabilité pour les dégats causés par une utilisation non conforme.

Consignes de sécurité

Veuillez noter les points suivants avant de prendre en service votre compteur consommation d'énergie:

Une installation électrique défectueuse ou une tension du secteur trop élevé peut provoquer une décharge électrique.

L'appareil convient uniquement pour le courant alternatif 230V 50Hz
- Raccordez cet apparéil uniquement à une prise murale avec un contact de protection installée correctement de 230 V.
- N'utilisez pas l'appareil quand il presente des dommages visibles ou si la fiche secteur est défectueuse.
- N'ouvrez jamais le boitier, et mandatez un spécialiste pour les réparations. Adresse-vous à un atelier spécialisé.

Toute responsabilité du fabricant et toutes les garanties sont invalidées en cas réparation réalisée par une personne non qualifiée, un raccordement incompetence ou une utilisation inadaptée.

• Utilisez cet apparéil uniquement à l'intérieur et dans un local sec. Ne l'utilisez jamais dans une zone humide ou à l'extérieur.
• Evitez que l'appareil soit exposé à des gouttes ou projections d'eau ou d'autres liquides.
• Gardez une distance minimale d'un mètre environ aux sources d'humidité comme des lavabos.
• Ne saisissez jamais l'appareil avec des mains mouillées.
• Ne prenez jamais un apparéil dans la main quand il est tombé à l'eau. Séparez dans ce cas l' apparéil immédiatement du secteur.
• N'apportez pas de modifications à l'appareil
• N'emboîtez pas plusieurs apparèils de mesure du coût de courant successifs et ne le raccordez pas à des apparèils similaires.
• Ne couvrez pas l'appareil; il risque de se surchauffer.

• Retirez la fiche de la prise murale quand vous n'utilise pas l'appareil ou lorsque vous constatiez un dysfonctionnement

Risques pour enfants!

Les enfants ne savent souvent pas identifier un risque, ou alors ils sous-estiment le risque.

• Gardez les sacs et feuilles d'emballage hors de la portée de nourrissons et petits enfants. Il existe le risque d'asphyxie!
• Cet apparéil ne convient pas à être utilisé par des personnes (enfants compris) avec des capacities physiques, sensorielles ou mentales limitées, ou par des personnes avec un manque d'expérience et/ou de savoir à moins d'être surveillées par une personne compétente et responsable de leur sécurité, ou à condition d'avoir reçu des instructions relatives à l'utilisation de l' apparéil.
• Surveillance les enfants et conservez l'appareil hors de leur portée pour assurer qu'ils ne jouent pas avec cet apparéil. Une'utilisation non conforme égale un risque d'électrocution!

A propos de la pile

Compteur consommation d'énergie fonctionne avec deux piles (pile-boutons) du type LR44 ou AG13 (ces piles sont comprises à la livraison).

Utilisez uniquement le type de pile spécifié pour écarter le risque d'incendie ou explosion.

• Ne tentez jamais de recharger les piles.
• Ne jetez pas les piles dans le feu, ne les court-circuitez pas, ne les démontez pas! Risque d'explosion!
• Gardez les piles hors de la portée des enfants. Consultez immédiatement un médecin quand une pile a été avalée.
• Sortez les piles épuisées immédiatement de l'appareil! Risque de fuites accru!
• N'exposez pas les piles à des conditions extrêmes, par exemple sur un radiateur, ou aux rayons de soleil! Risque de fuites accru!
• Evitez tout contact avec la peau, les yeux et les muqueuses. Rincez immédiatement les parties concernées avec abondament

d'eau claire et consultez un medecin dess que possible.

Utilisez uniquement des piles du même type, ne mélangez pas différents types de piles ou des piles neuves et usées
- Remplacez toujours les deux piles en même temps.
- Nettoyez les contacts des piles et de l'appareil avec d'insérer les piles.

Symboles

Les symboles suivants figurent sur I'appareil :

	Utiliser uniquement dans des locaux fermés.
CAT II 300 V	Compteur consommation d'énergie est homologué pour les circuits de courant directement connectés au réseau de basse tension.
	Information à propos de la mise au rebut d'anciens apparéils (voir page 36).

Mise en service

Les piles sont déjà insérées à la livraison de l'appareil. Activez-les en enlevant la bande isolante du compartment des piles. Ouvrez le compartment des piles comme nous l'avons décrit dans le chapitre suivant.

Changement des piles

1. Retirez la fiche de la prise murale.

1. Compressez les deux ressorts d'engagement lateraux du logement de la pile simultanément et sortez le logement de la pile de l'appareil.
2. Sortez les piles usées et déposez-les auprès d'un point de collecte de piles usées.
3. Insérez 2 piles neuves (piles-boutons 1,5 V type LR44/AG13) dans le logement de la pile. Observe la polarité en les insérant (+/-), indiquée sur le fond du logement de la pile.

12 13

1. Introduisez le logement à piles avec les deux ressorts de contact dans la fente de l'appareil et appuyez, vous doivent un cig.

Informations:

Attention: Quand vous sortez les piles, tous les paramètres sont remis à la valeur d'usine, et il faudra les saisir à nouveau après; cependant, les résultats des mesures sont enregistrés! Le logement de la pile peut être inséré dans une seule direction, conformément aux contours du boîtier. Le logement de la pile doit être inséré complètement avant la remise en service. Sortez les piles de l'appareil si vous ne l'utilise pas pendant un certain temps afin de prévenir qu'elles s'épuisent entièrement.

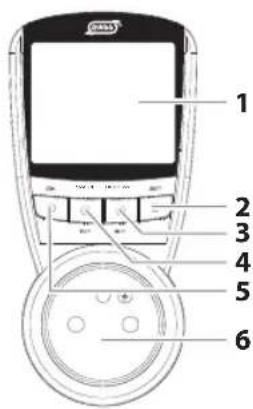

Description du produit

1 Ecran LCD avec les valeurs de mesure, heures et coûts
2 SET: Mode de saisie d'heure et tarif de courant
3 DISPLAYM/-: afficher heures, couts ou consommation
4 VALUE H/+: afficher diverses valeurs mesureres
5 OK: Enregistrer l'entrée / Saisir le tarif et les valeurs de surcharge
6 Prise avec sécurité pour enfants intégrée. Introduisez les deux broches en même temps quand vous raccordez la prise.

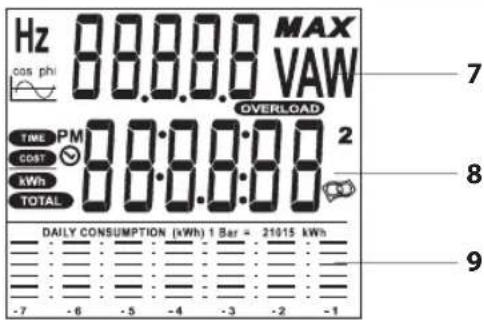

Ecran LCD

7 Zone de l'affichage de tension, courant, puissance, fréquence, facteur de puissance et surcharge.
8 Zone de l'affichage pour heures, heures de fonctionnement, coût, consommation d'énergie et monnaie
9 Représentation graphique de la consommation d'énergie des 7 derniers jours.

Aperçu des fonctions

Touches OK VALUE DISPLAY SET
Enregistrer les entrées; 12h / 24h Anzeige wahren	V	⊗	Réglage de l'heure
-	A	kWh TOTAL	-
Enregistrer les entrées, afficher valeurs	AMAX	COST kWh	Saisir tarif / kWh
-	W	COST TOTAL	-
-	WMAX	TIME TOTAL	-
Enregistrer les entrées	OVERLOAD		Saisir limites de surcharge
- Hz -
-	cos phi		-

Actionner plusieurs fois les touches VALUE H / + (Valeurs)ou DISPLAYM/- pour appeler les valeurs mesurées et affichages.

Il n'est possible de modifier les réglages que si les valeurs correspondantes sont affichées à l'écran (grisées ici). Maintenez la touche SET enforcée pendant 3 secondes.

Preparation

Si vous souhaitez réaliser des mesures pures (sans calcul de coût), vous pouvez ignorer ce chapitre et continuer

directement avec la page 25.

Réglagedel'heuré

1. Actionner la touche DISPLAY M/ - jusqu'à ce que l'écran affiche

1. Actionner la touche SET pendant 3 secondes. L'heure clignote.
2. Regler les heures à l'aide de la touche VALUEH/+
3. Regler les minutes à l'aide de la touche DISPLAY M/-
4. Regler les secondes à zéro à l'aide de la touche Set.
5. Terminer et enregistrer la saisie à l'aide de la touche OK.

Affichage 12h / 24 h

1. Actionnez la touche DISPLAY M/ - jusqu'à ce que s'affiche à l'écran.
2. Actionnez la touche OK pour régler à 12 h ou 24 h. (Pour affichage 12 h: PM = après-midi).

Régler le prix par kWh

1. Actionnez la touche DISPLAY M/ - jusqu'à ce que COST kWh s'affiche.

1. Actionnez la touche SET la position des Euros clignote. Entrez ensuite le tarif par kilowattheure. Vous profitez du tarif de nuit, entrez d'abord le tarif de jour.

1. Reglez le montant en Euro à l'aide des touches VALUE H/+ ou DISPLAY M/-.
2. Actionnez la touche SET. La première position des centimes clignote.

1. Reglez le montant de centimes à l'aide des touches VALUE H/+ ou DISPLAY M/-
2. Reglez les autres positions de l'affichage des centimes de la même manière (exemple: 0.285 = 28.5 cent).

1. Terminate et enregistrez la saisie avec la touche OK.

Saisir le tarif de nuit

1. La saisie du tarif est terminée si vous n'avez qu'un seul tarif (sans tarif de nuit), et vous pouvez aller aux autres menus à l'aide de la 20 21

touche DISPLAYM/-.

1. Actionnez la touche OK.

4 traits s'affichent à l'écran. Cela signifie qu'il n'y a pas de deuxieme tarif de nuit à prendre en compte.

1. Actionnez la touche VALUE H/+ pour entrer un tarif de nuit. L'écran se présente ainsi:

1. Actionnez la touche SET pendant 3 secondes. La position des Euros pour le tarif de nuit plus avantageux clignote.

1. Entrez le prix du tarif de nuit comme nous l'avons décritAAParavant (pt. 3-7).

1. Actionnez à nouveau la touche OK après la saisie. Une heures est affichée à l'écran. Saisissez l'heure du début du tarif de jour plus onéreux.

1. Actionnez la touche SET pendant environ 3 secondes. L'heure clignote.
2. Reglez les heures à l'aide de la VALUE H/+ et les minutes à l'aide de la touche DISPLAY M/-
3. Appuyez sur OK pour enregistrer.
4. Actionnez une nouvelle fois la touche OK pour régler l'heure de début du tarif de nuit plus avantageux.

22 23

1. Actionnez la touche SET pendant environ 3 secondes. L'heure clignote.
2. Entrez l'heure du début du tarif de nuit (reglez les heures à l'aide de la touche VALUEH/+, et les minutes à l'aide de la touche DISPLAYM/−).

1. Enregistrez la saisie à l'aide de la touche OK.
2. La touche OK vous permet de contrôler les valeurs réglées. Sur l'écran s'affichent successivement : tarif jour - tarif nuit - heures du tarif jour - heures du tarif nuit.
3. Reglez un autre point à l'aide de la touche DISPLAY M/-(I'heure par exemple).

Mesurer

Vous pouvez commencer les mesures des que vous aurez regle l'heure et le tarif.

1. Raccordez l'appareil à une prise murale 230 V installée et sécurisée correctement.
2. Raccordez l'appareil ou les appareils (via prise multiple) à compteur consommation d'énergie. Veuillez notes que la puissance totale des appareils raccordés ne doit pas excéder 3680 watt.

Charger les valeurs mesurées

Actionnez à plusieurs reprises la touche VALUEH/+ pour afficher les valeurs mesurées. Les valeurs suivantes sont affichées :

• V (tension sector)
  A (courant actual)
  A MAX(valeur maximale du courant)
  W (puissance consommée)
  W MAX(puissance consommée max.)
• A OVERLOAD/ W OVERLOAD (Valeur de surcharge / puissance consommée valeur de surcharge)
• Hz (Fréquence du secteur)
  COS (Facteur de rendement cosφ)

26 27

Pour charger les résultats des mesures à longue durée, actionnez à plusieurs reprises la touche DISPLAYM/-.

Les valeurs suivantes s'affichent :

• (heure actuelle)
  kWh TOTAL (consommation totale en kWh)
  kWh COST (prix d'un kWh)
  COST TOTAL (coût total en
  TIME TOTAL (temps total des mesures)

Effacer les valeurs

Vous pouvez, si vous le souhaitez, effacer les valeurs pour la consommation totale (kWh), le temps de mesure total et le coût total en actionnant et maintainant enforcée la touche OK:

1. Actionnez la touche VALUE H/+ jusqu'à ce que le courant (A) s'affiche à l'écran.
2. Actionnez la touche OK et maintenez-la enforcée jusqu'à ce que l'appareil émette un signal sonore. Toutes les valeurs sont à présent effacées.

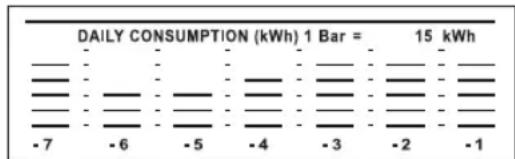

Historique de la consommation

Votre compteur consommation d'energie enregistre la consommation d'énergie des apparéils raccordés pendant une période de 7 jours. Il est représenté ci-dessous sur l'écran LCD avec une colonne représentant chaque jour (-1 = hier, -7 = il y a une semaine) .

Les barres dans les colonnes représentent la consommation en kWh. L'échelle charge en fonction de la consommation, et chaque barre peut ainsi représenter 1, 2, 5, 10 ou 15 kWh.

Autres fonctions (professionnelles)

Surcharge

Régler les valeurs de surcharge

Cette fonction permet de déterminer à chaque valeur de courant (16 A max.) ou pour chaque puissance (3680 W max.) l'appareil émettra une alarmé de surcharge.

Lorsque I'une des valeurs de surcharge est excédée, OVERLOAD à l'écran et l'appareil émet un signal sonore.

1. Actionnez la touche VALUE H/+ jusqu'à ce que OVERLOAD s'affiche à l'écran.
2. Maintenez la touche SeT enforcée pendant environ 3 secondes. A l'écran les symboles A pour ampère ou W pour watt clignotent.
3. Les touches VALUE H/+ ou DISPLAY M/- you permitte n'd alterner entre A et W.
4. Actionnez la touche SeT à nouveau. La première position affichée clignote. 30 31

E46334_Power Meter_F_IM_PRINT.indd 30-31 16.10.13 11:39

1. Reglez les valeurs souhaitees a I'aide des touches VALUE H/+ ou DISPLAY M/-
2. Allez à la position suivante à l'aide de la touche SET et reglez-la de la même manière.
3. Enregistrez finalement la saisie à l'aide de la touche OK.

Supprimer les valeurs de surcharge

1. Actionnez la touche VALUE H/+ à plusieurs reprises jusqu'à ce que l'écran affiche le courant maximal Amax ou la puissance maximale Wmax.
2. Maintenez la touche OK enfoncée jusqu'à ce que l'appareil émette un signal sonore. La valeur de surcharge correspondante est alors supprimée.

Facteur de puissance

La puissance en W consommée par un apparéil est calculée en multipliant le courant A avec la tension V selon la formule suivante: P[W] = U[V]^*I[A]

Pour les apparèils capacitatifs ou inductifs, il y a toutefois un décalage de phase entre courant et

tension. La courbe de courant est en retard sur la courbe de tension ou vice-versa.

L'angle de phase exprime le rapport entre puissance active, puissance reactive et puissance apparente.

La puissance réactive assure la formation d'un champ electromagnétique pres d'une bobine ou d'un electromoteur. L'énergie de la puissance réactive est d'abord enregistrée dans le champ magnétique, mais au cours de la décomposition du champ magnétique, elle est recyclée dans le secteur.

La puissance est donc calculée à l'aide de la formule suivant avec les valeurs effectives pour U et I:

$$ \begin{array}{l} p = U ^ {} I ^ {} \cos \varphi - U ^ {} I ^ {} \cos (2 \omega t + \varphi) \ \text {e q u a t i o n c o m p r e n d} \end{array} $$

• un nombre à ajouter independament du temps, la puissance active P = U^I^ ,
• un nombre à ajouter oscillant dans le temps avec la double fréquence et l'amplitude S = U * I dont la moyenne égale zéro. La valeur S est appelée puissance apparente.

3233

Dépannage

Affichage anormal à l'écran

Si l'appareil affiche une image anormale ou s'il ne réagit pas quand vous actionné des boutons, il faudra le réinitialiser

1. Retirez l'appareil de la prise murale.
2. Sortez brievement les piles et reinserez-les comme nous l'avons decrit à la page 50.

Attention: Tous les réglages sont remis aux valeurs régées à l'usine quand vous sortez les piles. Vous devrez donc entraîre les réglages à nouveau.

Nettoyage

Risque l'électrocution!

• Séparez compteur consommation d'énergie chaque fois avant le nettoyage.
• Ne rincez pas l'appareil, ne l'immergez pas dans un liquide.

Nettoye-le à l'aide d'un chiffon doux et sec.

Environnement

Elimination des piles

Ne jetez pas les piles et accus avec les déchets menagers!

A Chaque consommateur est obligé de déposer les piles et accus au point de ramassage de sa commune, de son quartier ou dans le commerce.

Tous les piles et accus sont ensuite éliminés de manière ecologique.

Les piles et accus contenant des substances nocives sont caractérisés par des symboles chimiques

(Cd pour cadmium, Hg pour mercure, Pb pour plomb, Bi Blei).

Mise au rebut

(Applicable dans l'Union Européenne et les autres pays d'Europe appliquant un système de triage pour collecte de matières utilisables)

Ne jetez pas les apparèils usés avec les déchets menagers!

Si vous ne pouvez plus utiliser

I'appareil, youes obligé, en tant

qu'utilisateur, de déposer les apparêls usés séparément des déchets menagers au point de ramassage de la commune ou du quartier. Le recyclage compétent ainsi garanti aide à prévenir les effets nocifs sur l'environnement.

Les apparèils électriques sont donc caractérisés par le symbole représenté ci-dessus.

Emballage

Eliminez les matériaux d'emballage dont vous n'vez plus besoin de manipre conforme en les triant et deposez-les dans les conteneurs de collecte prevus.

Fourchette de mesures

de la tension: 190 V - 270 V

Fourchette de

mesures du courant: 0,01 A - 19,999 A

Fourchette de mesures

de la puissance: 1 W - 3680 W

Fréquence: 46 - 65 Hz

Résolution: 0,5 W

Mesure de

consummation:0,00-9.999,99kWh

Durée d'affichage: bis 9.999 h 59'

Exactitude des mesures

Volt: ± 3 % de la valeur mesure (1)2)3)

Ampere: ± 3 % de la valeur mesurée ± 0,002 A ^1)2)3)

Watt: ± 3 % de la valeur mesurée ± 1 W¹⁾²⁾³

KWh: ±3 % de la valeur mesurée ±0,1 kWh (1)2)3)

Leistungsfactor: ± 0,1 % du facteur de puissance mesure 0,7 =< cosφ =< 1,0 ^2)

1) Fréquence: 46-65 Hz
2) Valeurs mesurées à la température ambiente normale
3) Distorsion de tension / courant < 15%
4 Courant de mesure > = 1.00A / sinusoidal.

Frequence = 50Hz

Aucune commutation electronique

Nous faisons en permanence des efforts pour perfectionner et améliorer nos produits, et de ce fait, des modifications techniques ou du design ne sont pas exclues.

Declaration de conformite

La conformité de ce produit avec les normes prévues par la loi est garantie. Vous trouvez la déclaration de conformité complète sur Internet sous www.gt-support.de.

Cette notice d'utilisation peut être téléchargeee en format PDF sur notre site Internet www.gt-support.de.

Conditions de la garantie

Nos produits sont soumis à des contrôleles de qualité rigoureux. Si malgré ces contrôleles, votre apparéil ne fonctionne pas correctement, nous vous demandons de contacter le SAV indiqué ci-dessous.

Dans le cas d'une réclamation veuillez contacter notre hotline SAV au préalable par téléphone, qui vous renseignera sur les modalités. S'il vous plaît, n'envoyez pas votre article sans appel préalable!

Conditions de garantie (sans pour autant réduire les droits légaux):

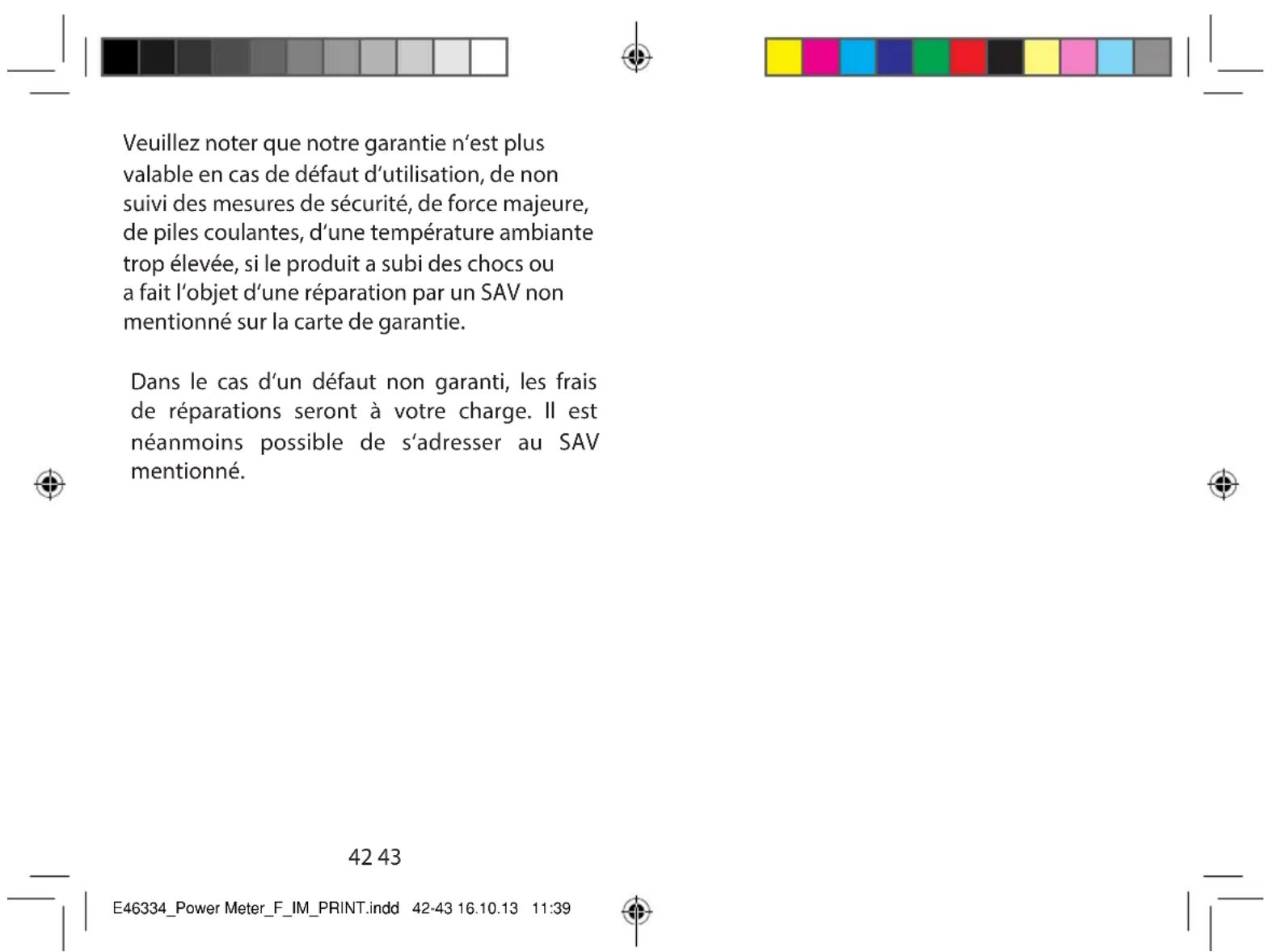

1. La garantie a une durée maximum de 3 ans à compter de la date d'achat du produit. La garantie consiste soit en la réparation des défauts de matériaux et de fabrication ou en l'échange du produit. Ce service est gratuite.
2. Les défauts doivent être signalésrapidement. Toute réclamation au-delà de la durée de la garantie ne peut être prise en compte, sauf si elle intervient dans un-delai de 2 semaines, à l'expiration de cette-ci.

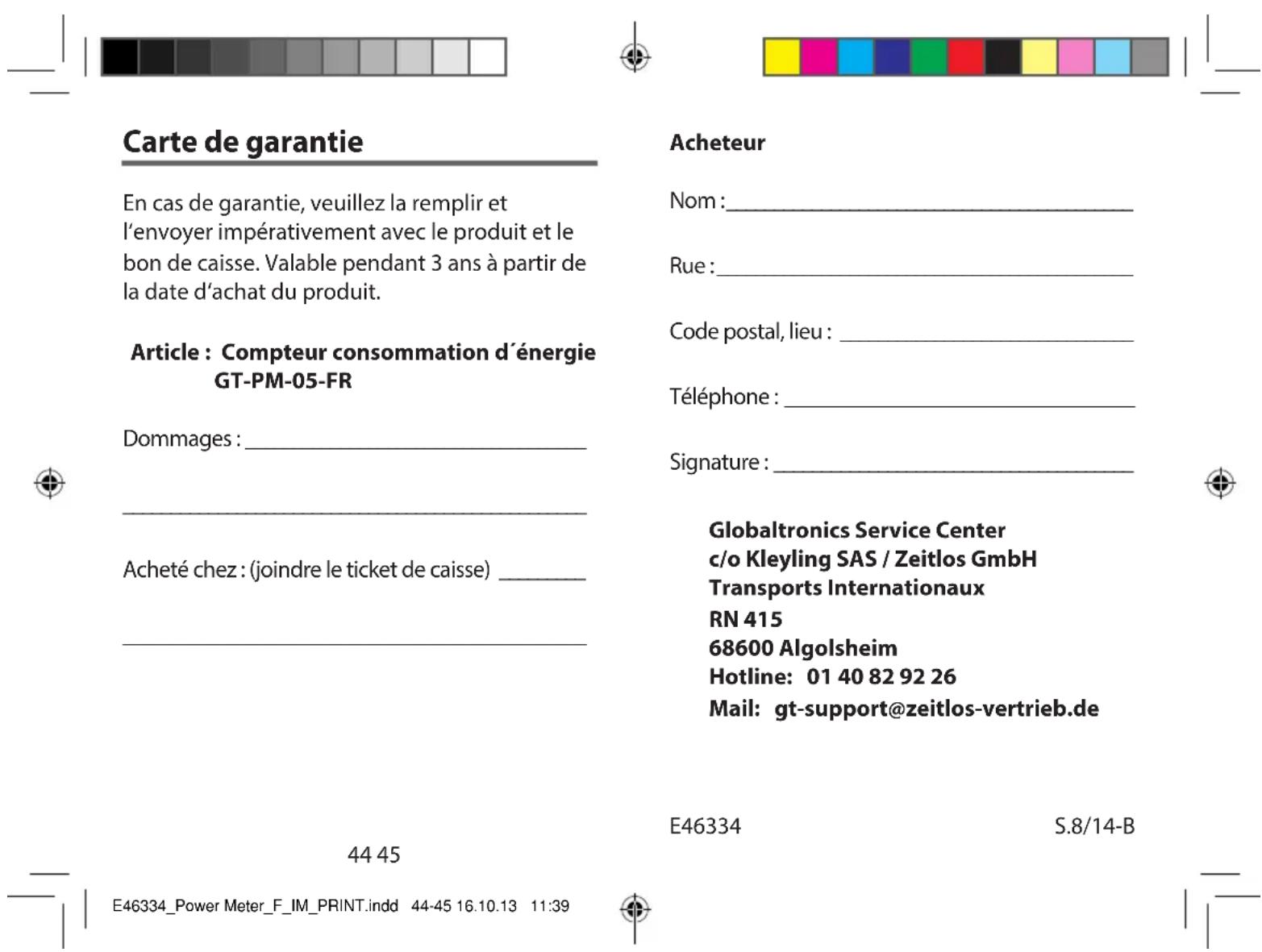

3. Vous doivent envoyer le produit défectueux accompany de la carte de garantie et du ticket de caisse au service après-vente sans payer le port. Si le defaulted est couvert par la garantie, vous receivez l'appareil réparé ou un nouvel apparéil. Ceci est également valable pour les réparations à domicile.

4041
