NMT1 - Microphone QSC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone de table pour conférence
Marque	QSC
Modèle	NM-T1
Alimentation	PoE (Power over Ethernet) Type 1 Classe 2
Connectivité	Q-LAN/PoE (RJ45)
Boutons de fonction	4 boutons de coupure micro, 1 bouton d'appel, 1 bouton utilisateur programmable
Capteur de proximité	Détection de main entre 10 et 15 cm au-dessus du micro
Indicateur lumineux	Cercle lumineux RGB programmable (couleur, luminosité, configuration)
Logiciel de configuration	Q-SYS Designer / Q-SYS Configurator
Installation	Autonome sur table ou avec perçage (trou de 2,5 cm)
Contenu de la boîte	NM-T1, colonne de montage, écrou de blocage, 2 anneaux d'isolation, capot réducteur de tension, 3 vis M3x0,5, câble CAT6 de 3 m, garantie, consignes de sécurité
Nettoyage	Chiffon humide sans solvant ou petit aspirateur avec brosse souple
Température de stockage	-20 à +70 °C
Humidité de fonctionnement	5 à 85% sans condensation
Cycle de vie prévu	10 ans
Conformité	FCC Classe B, RoHS France (2011/65/UE) et Chine (GB/T26572)
Réparations	Uniquement par un centre de réparation agréé QSC
Garantie	Garantie limitée QSC (voir site web)

FOIRE AUX QUESTIONS - NMT1 QSC

Comment installer le microphone sur une table ?

Deux méthodes : autonome (poser sur la table avec le capot réducteur de tension et les vis) ou avec perçage (percer un trou de 2,5 cm, passer le câble et la colonne de montage, serrer l'écrou de blocage sous la table). Vérifiez que le logo QSC indique l'avant.

Comment connecter le microphone au réseau ?

Branchez un câble CAT6 dans le port Q-LAN/PoE situé sous le micro, puis reliez l'autre extrémité à un commutateur PoE (Type 1 Classe 2) ou à une alimentation PoE adaptée.

Que faire si le microphone ne s'allume pas ?

Vérifiez que l'alimentation PoE est active sur le commutateur réseau. Assurez-vous que le câble CAT6 est bien branché. Si le problème persiste, réinitialisez le micro en appuyant sur le bouton de réinitialisation (sous le micro) avec un trombone déplié.

Comment nettoyer la grille du microphone ?

Utilisez un chiffon humide sans solvant ou un petit aspirateur avec brosse souple pour éliminer la poussière. N'utilisez jamais d'air comprimé ni de produits chimiques.

Comment réinitialiser les paramètres réseau ?

Appuyez sur le bouton de réinitialisation situé sous le micro à l'aide d'un objet fin. Consultez l'aide Q-SYS avant de procéder pour connaître les conséquences.

Quelles sont les fonctions des boutons sur le dessus ?

Quatre boutons de coupure micro (un par faisceau), un bouton d'appel, et un bouton utilisateur programmable. Le cercle lumineux indique l'état (mute, appel) et est configurable.

Comment programmer le cercle lumineux ?

Utilisez le logiciel Q-SYS Designer ou Q-SYS Configurator pour régler la couleur, la luminosité et le comportement du cercle lumineux.

Puis-je utiliser le microphone sans PoE ?

Non, le NM-T1 nécessite une alimentation PoE Type 1 Classe 2. Si votre commutateur ne supporte pas PoE, utilisez un injecteur PoE adapté.

Que faire en cas de problème de son ?

Vérifiez que les boutons de coupure micro ne sont pas activés, que le micro est correctement orienté (logo QSC vers l'avant), et que le câble réseau est en bon état. Si le problème persiste, consultez le support technique QSC.

Où trouver la garantie et le support ?

Consultez le site web de QSC : www.qsc.com pour la garantie limitée, ou le portail d'auto-assistance à l'adresse indiquée dans le manuel. Pour le support technique, référez-vous à la page 'Nous contacter' du site.

MODE D'EMPLOI NMT1 QSC

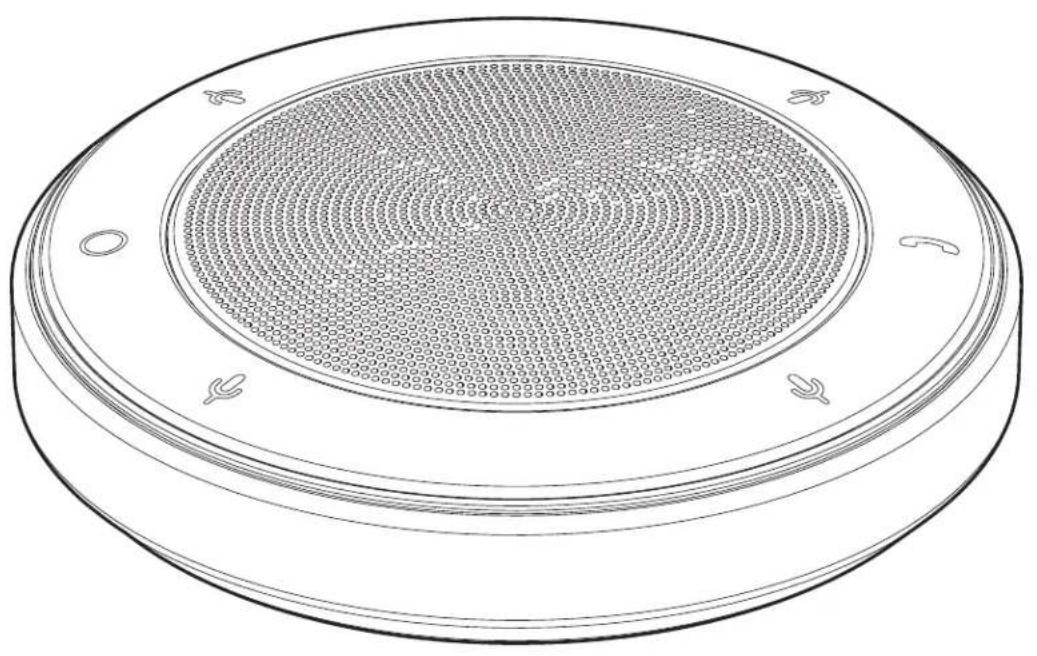

Microphone de table pour conférence

TD-001639-03-A

TD-001639-03

EXPLICATION DES TERMES ET DES SYMBOLES

La mention « AVENTISSEMENT » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies.

La mention « ATTENTION » indique des instructions concernant des dégats possibles pour le matériel. Risque de dégats matériels non couverts par la garantie si ces instructions ne sont pas suivies.

La mention « IMPORTANT » indique des instructions ou des informations vitales à l'exécution de la procédure.

La mention « REMARQUE » indique des informations utiles supplémentaires.

L'éclair fléché Situé dans un triangle signale à l'utilisateur la présence d'une tension « dangereuse » non isolée dans le boîtier du produit, suffisante pour partager un risque d'électrocution pour l'homme.

Le point d'exclamation dans un triangle a pour objet de signaler à l'utiliser la presence d'importantes consignes de sécurité et instructions d'utilisation et de maintenance dans ce manuel.

CONSIGNES DE SECURITE IMPORTANTES

AVERTISSEMENT ! : POUR ÉVITER LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, NE PAS EXPOSER CE MATÉRIEL À LA

PLUIE OU L'HUMIDITE.

1. Lire, suivre et conserver ces instructions.
2. Respecter tous les avertissements.
3. Ne pas utiliser cet appeareil prés de l'eau.
4. Consulter la section « Nettoyage » pour les produits de nettoyage recommendés.
5. Ne pas installer à proximé de sources de chaleur comme des radiateurs, des registres de chaleur, des poées ou d'autres appareils (y compris des amplis) qui dégagent de la chaleur.
6. Utiliser uniquement les accessoires spécifiés par le fabricant.
7. Confier toutes les réparations à un personnel qualifié. Une réparation s'impose lorsque l'appareil a été endommagé d'une manière quelconque, par exemple en cas d'endommagement du cordon d'alimentation ou de sa fiche, de déversement de liquide ou de chute d'objets sur ou à l'intérieur de l'appareil, d'exposition de l'appareil à la pluie ou l'humidité, de fonctionnement anormal ou de chute de l'appareil.
8. Ne pas utiliser cet appareil dans ou pres de l'eau ou d'un autre liquide.
9. Ne pas plonger l'appareil dans de I'eau ou un autre liquide.
10. Ne pas utiliser de spray aérosol, nettoyant, désinfectant ou fumigant sur, pres ou dans l'appareil.
11. Respecter tous les codes locaux applicables.
12. Consultier un technicien professionnel Diplomé en cas de doute ou de question concernant l'installation physique de l'équipment.

Maintenance et réparation

AVERTISSEMENT : les technologies de pointe, par ex. l'utilisation de matériel moderne et d'électronique puissant, exigent une

maintenance et des méthodes de réparation spécifique adaptées. Pour éviter le risque de dommages ultérieurs à l'appareil, de blessures et/ou la création de dangers supplémentaires, tout le travail de maintenance ou de réparation de l'appareil devra être uniquement confié à un centre de réparation ou un distributeur international agrée par QSC. QSC n'est pas responsable des blessures, préjudices ou dommages resultant du manquement du client, propriété ou utiliseateur de l'appareil à faciliter ces réparations.

IMPORTANT! Entrée d'alimentation PoE - PoE Type 1 Classe 2 obligatoire. Voir « Connecteurs et commandes »

\section*{Caracteristiques techniques et dimensions}

Les caractéristiques techniques du produit et les dimensions pour le NM-T1 sont indiquées sur le site www.qsc.com.

Nettoyage

AVERTISSEMENT: Une infiltration de liquide dans le boitier peut endommager les composants électroniques internes. Tener les à l'écart et ne pas utiliser de solvants ou de produits chimiques pour nettoyer ce produit.

De la poussiere et des petits débris peuvent s'accumuler dans la grille du NM-T1 au fil du temps. Utiliser uniquement un chiffon humide sans solvant ou un petit aspirateur spécial électronique pour nettoyer le cadran de commande et la grille du NM-T1. L'aspirateur doit être muni d'une Brosse accessoire soupé pour minimier la force de l'air aspiré directement à travers la grille du microphone. Ne pas utiliser d'air compré pour nettoyer le NM-T1.

Déclaration FCC

REMARQUE: suite à des tests, cet apparéil s'est avéré conforme aux limites d'un apparéil numérique de classe B, dans le cadre

de la section 15 des règlements de la FCC. Ces limites visent à fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appeareil produit, utilise et peut raynonner une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il risque d'interférer avec les communications radio. Toutefois, il n'est pas possible de garantir l'absence d'interférences dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radiophonique ou télévisuelle, ce qui peut être déterminé par la mise en marche et l'arrêt de l'appareil, nous recommendons à l'utiliser d'essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes:

• Réorientation ou déplacement de l'antenne réceptrice.
• Éloignement de l'appareil par rapport au récepteur.
• Branchement de l'appareil sur une prise secteur appartenant à un autre circuit que celui du récepteur.
• Sollicitation de l'assistance du revendeur ou d'un spécialiste radio/TV.

Environnement

• Cycle de vie prévu du produit: 10 ans
• Plage de température (stockage): -20 à +70 °C
• Humidité relative: 5 à 85%, sans condensation

Déclaration RoHS

Le Q-SYS NM-T1 de QSC est conforme à la Directive française 2011/65/UE - Restriction d'utilisation de substances dangereuses (RoHS2).

Le Q-SYS NM-T1 de QSC est conforme aux directives « RoHS Chine », conformément à GB/T26572. Le tableau suivant est fourni pour une utilisation du produit en Chine et sur ses territoires :

	Q-SYS NM-T1 de QSC
部件名称(nom de pièce)	有害物质(substances dangereuses)
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(vi))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电路板组件(cartes de circuits imprimés)	XO O O	O O
机壳装配件(chàssis)	XO O O	O O
本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。(目前由于技术或经济的原因暂时无法实现替代或减量化。)Ce tableau a été préparé conformément à l'excidence de la norme SJ/T 11364.O:indique que la concentration de la substance dans tous les matériaux homogènes de la pièce est inférieure au seuil pertinent spécifique dans GB/T 26572.X:indique que la concentration de la substance dans un matériel homogène minimum est supérieure au seuil pertinent spécifique dans GB/T 26572.(Le remplacement et la réduction de la teneur sont actuellement impossibles pour des raisons techniques ou économiques.)

Contenu

(1x) NM-T1	(1x) Colonne de montage	(1x) Écrou de blocage de la colonne de montage
(2x) Anneau d'isoation	(1x) Capot réducteur de tension	(3x) Vis M3 x 0,5 mm
(1x) Câble CAT6 de 3 m	(1x) Garantie	(1x) Consignes de sécurité

Connecteurs et commandes

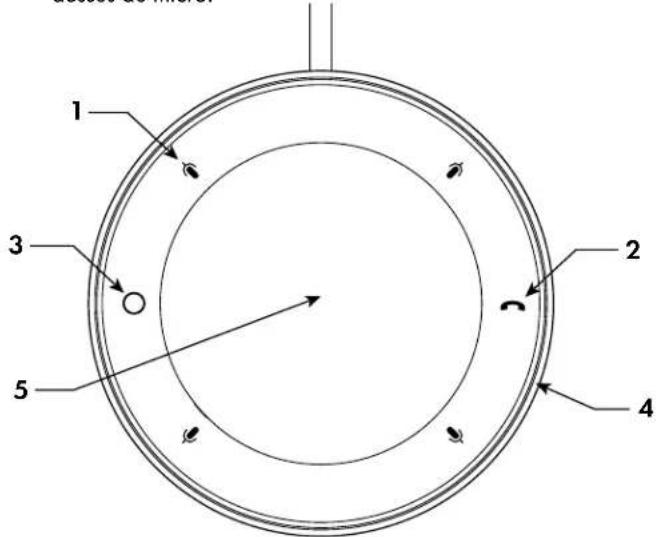

Haut

1. Boutons de coupure micro: Quatre touches pour couper/activer le micro des quatre faisceaux. Lorsqu'un bouton de coupure micro est activé, le son de tous les faisceaux mic actifs est coupé.
2. Bouton d'appel: Touche d'appel.
3. Bouton Utilisateur: Touche Utilisateur programmable.
4. Cercle lumineux: Indique les états de coupure micro et des appels avec possibilité de programmer la couleur, la luminosité et la configuration d'allumage.
5. Capteur de proximé: Permet à l'utilisateur d'activer une commande Q-SYS en plaçant la main entre 10 et 15 cm au-dessus du micro.

Figure 1 Figure 2

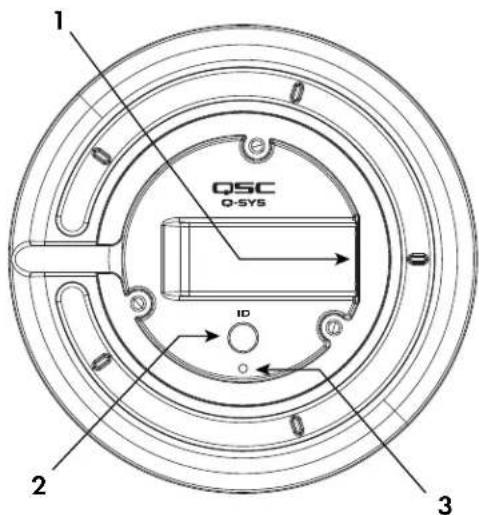

Bas

1. Port Q-LAN/PoE: Pour la connexion au Q-LAN. Le NM-T1 est un appeareil activé par PoE (PoE Type 1 Classe 2). Utiliser un commutateur réseau ou une alimentation PoE adapté(e) branché(e) sur ce port.
2. Bouton ID: Appuyer sur le bouton pour identifier cet appeareil dans le logiciel Q-SYS Designer ou Q-SYS Configurator.
3. Bouton de réinitialisation : Utiliser le bouton de réinitialisation pour rétablier les paramètres réseau par défaut et restaurer les réglages usine par défaut. Avant de lancer une réinitialisation, consulter l'aide Q-SYS pour des informations plus précises.

Installation

Installation autonome

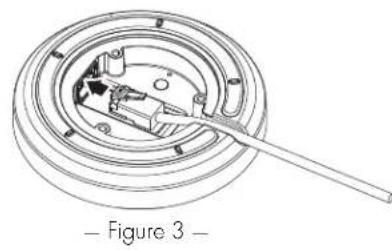

1. Brancher un cable réseau dans le port Q-LAN/PoE situé sous le microphone et faire passer le cable dans l'encôche pour qu'il sorte par l'arrière (Figure 3).

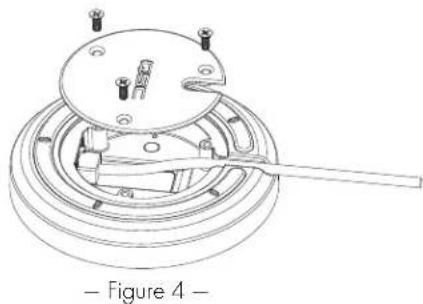

2. Fixer le capot réducteur de tension à l'aide des 3 vis à tête plate fournies (Figure 4).
3. Placer le microphone sur une table en assurant son bon positionnement - le logo QSC indique l'avant du microphone.
4. Brancher l'autre extrémité du cable réseau dans un commutateur PoE.

Montage avec perçage dans la table

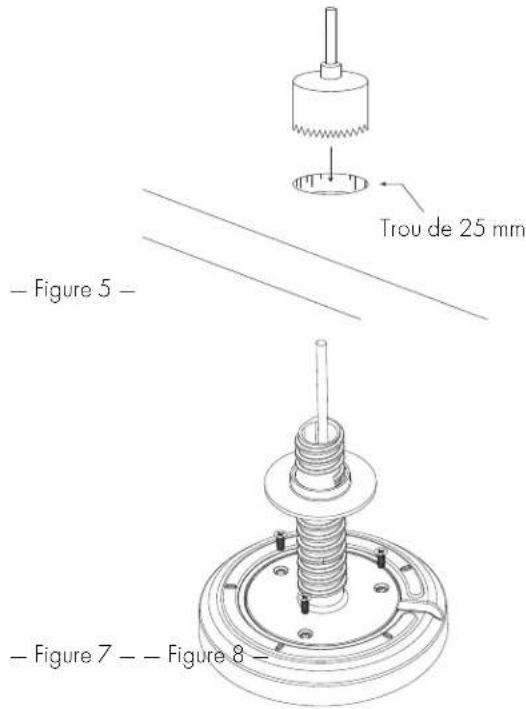

1. Percer un trou de 2,5 cm dans la table (Figure 5). Pour minimiser les vibrations de la table qui afferent aient la performance du microphone, s'assurer que le trou soit suffisament grand pour que la colonne de montage ne touche pas la table directement.

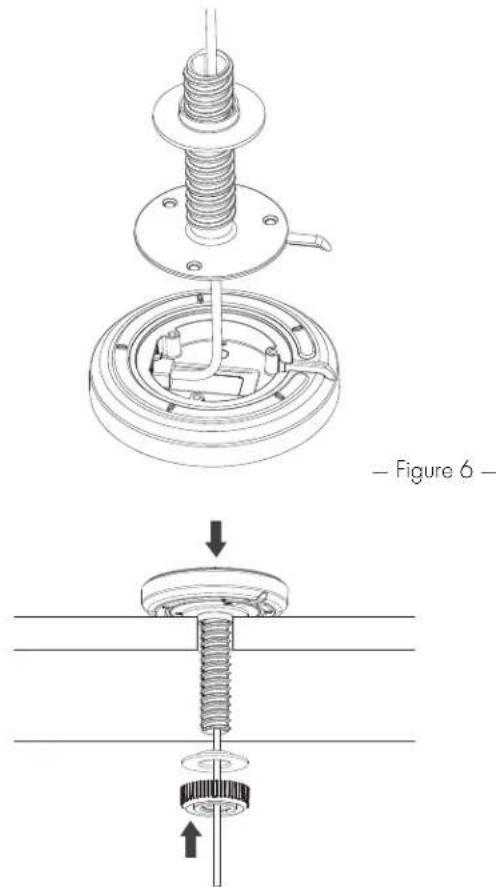

2. Brancher un cable réseau dans le port Q-LAN/PoE situé sous le microphone et faire passer le cable dans la colonne de montage et l'anneau d'isoation fournis (Figure 6).
3. Fixer la colonne de montage à l'aide des 3 vis fournies (Figure 7).
4. Insérer le cable et la colonne de montage dans le trou de la table. En se mettant sous la table, faire passer le cable dans l'anneau d'isoation et l'écrou de blocage de la colonne de montage (Figure 8).
5. Vérifier le bon positionnement du microphone - le logo QSC indique l'avant du microphone.
6. Serrer l'écrou de blocage pour fixer le microphone à la table.
7. Brancher l'autre extrémité du cable réseau dans un commutateur PoE.

Portail d'auto-assistance QSC

Lisez les articles et les discussions de la base de connaissances, tellechargez les logiciels et les micrologiciels, consultez les documents relatifs aux produits et les videoes de formation, et creez des dossiers d'assistance.

https://qscprod.force.com/selfhelpportal/s/

Support technique

Reportez-vous à la page Nous contacter du site Web de QSC pour obtenir des informations sur le support technique et le service clientèle, y compris leurs numérodes de téléphone et leurs horaires d'ouverture.

Pour obtaining une copie de la garantie limitée de QSC, consultez le site web de QSC LLC.: www.qsc.com.
