WD4800 - Distributeur d'antenne TOA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Distributeur d'antenne sans fil VHF/UHF
Marque	TOA
Modèle	WD4800
Canaux de distribution	2 canaux
Entrées antenne	2 entrées (avant x1, arrière x1), 75 Ω, BNC avec alimentation fantôme 9 V CC/25 mA
Sorties antenne	4 sorties, 75 Ω, BNC
Sorties alimentation CC	4 sorties (13 V CC/250 mA chacune)
Alimentation	Secteur (120 V CA / 230 V CA sélectionnable)
Consommation	0,25 A (120 V CA) / 0,15 A (230 V CA)
Plage de fréquences	VHF/UHF
Température de fonctionnement	-10 à +50 °C
Dimensions (L x H x P)	420 x 44 x 305,5 mm
Poids	3,55 kg
Finition	Face avant revêtement aluminium noir, boîtier acier avec prédépôt noir
Montage en rack	Possible avec équerre optionnelle MB-15B
Accessoires inclus	Câble CC (x4)
Entretien	Chiffon sec, ne pas utiliser de solvants
Sécurité	Ne pas exposer à la pluie, utiliser avec voltage spécifié, ne pas ouvrir le boîtier

FOIRE AUX QUESTIONS - WD4800 TOA

Combien de tuners puis-je connecter au WD4800 ?

Vous pouvez connecter jusqu'à 4 tuners WT-4800 en utilisant une ou deux antennes de réception.

Comment monter l'appareil en rack ?

Utilisez l'équerre de montage en rack MB-15B (en option). Retirez d'abord les patins en caoutchouc, fixez l'équerre avec les vis fournies, puis montez l'appareil dans le rack.

Quelle est la consommation électrique du WD4800 ?

La consommation est de 0,25 A sous 120 V CA et de 0,15 A sous 230 V CA.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec pour nettoyer le boîtier. N'utilisez jamais d'essence, de solvant ou autre liquide volatile.

Quelle est la plage de fréquences supportée ?

L'appareil prend en charge les bandes VHF et UHF.

Quelles sont les précautions de sécurité importantes ?

Ne pas exposer l'appareil à la pluie, utiliser uniquement avec le voltage spécifié, ne pas ouvrir le boîtier, et débrancher en cas d'inutilisation prolongée.

Comment connecter les antennes ?

L'appareil dispose de deux entrées antenne (avant et arrière) au format BNC 75 Ω. Chaque entrée fournit une alimentation fantôme de 9 V CC/25 mA pour une antenne externe.

Quelle est la tension de sortie pour l'alimentation CC ?

Les 4 sorties de distribution CC fournissent chacune 13 V CC avec un courant maximal de 250 mA.

Quels accessoires sont inclus avec le WD4800 ?

L'appareil est livré avec 4 câbles CC.

Comment sélectionner la tension d'alimentation ?

Utilisez le sélecteur de courant situé sur la face arrière pour choisir entre 120 V CA et 230 V CA.

MODE D'EMPLOI WD4800 TOA

Merci de suivre les instructions de cette notice afin d'obtenir les mêleurs résultats de votre apparéil.

Nous vous recommendons également de tousjours conserver cette notice en referece.

1. CONSEILS DE SECURITE

• Lisez attentivement les instructions ci-dessous avant toute utilisation.
• Suivez les recommendations signalées par les symboles de sécurité. elles contiennent des informations très importantes.
• Nous vous recommendons également de plusieurs conserver cette notice en reference.

AVERTISSEMENT Indique une situation risquant d'entrainer des blessures sérieues, voir la mort.

• Ne pas exposer l'appareil à la pluie et le protégger de tout contact avec des liquides afin d'éviter tout risque d'accendie ou de chocoléctrique.
• Utiliser l'appareil uniquement avec le voltage spécifique sur l'appareil. L'utilisation de l'appareil avec un voltage supérieur à celui spécifique peut entraîner un début d'incendie ou un choc électrique.
• Ne pas sectionner, tordre ou modifier le cable d'alimentation. Eviter également d'utiliser le cable à proximé d'un radiateur. Ne pas poser d'objets lourds sur le cable, ni même l'appareil.
• Eviter l'installation ou le montage de l'appareil dans des endroits instables tels qu'une table branlante ou une surface en pente afin d'éviter toute chute de l'appareil qui pourrait entraîner des blessures ou des dommages matériels.
• Afin de protégier l'appareil contre la foudre, l'instructor à 5 mètres au moins d'un paratonnerre, néanmoins dans son champ de protection (angle de 45^ ) du conducteur de foudre. La foudre peut entraîner un incendie, un choc électrique ou blessures.
• Ne pas installer l'appareil à l'estérieur, l'appareil étant conscience pour l'utilisation à l'intérieur. En cas d'installation à l'estérieur, le vieillissement des pieces peut entraîner une panne et provoquer des blessures. La pluie représentée un danger de chic électrique.
• En cas de problème comme ci-dessous durant l'utilisation, éteindre immédiatement l'appareil et débrancher la prise d'alimentation du secteur et contacter votre représentant TOA le plus proche Ne pas essayer de faire fonctionner l'appareil dans ces conditions afin d'éviter tout risque d'incendie ou de choc électrique

· Si vous détectez de la fumée ou si vous sentez une odeur inhabituelle provenant de l'appareil.
- Si de l'eau ou un objet métallique s'introduit dans l'appareil
- Si l'appareil tombe ou si le boitant se trouve cassé
Si le cable d'alimentation est endommagé (fil dénudé, faux-contact, etc.)

• Ne jamais ouvrir ou-retirer le boitier de l'appareil pour le modifier afin de prévenir tout risque d'incendie ou de choc électrique. Pour toute opération de maintenance, adressez-vous à votre représentant TOA le plus proche.
• Ne placer ni tasses, verres ou autres reçipients contenant du liquide, ni objets metalliques sur l'appareil. Tout de déversement sur l'appareil représenté un risque d'incendie ou de chic électrique.
• Ne pas toucher à une prise ou à l'antenne lors d'un orage pour éviter tout risque d'électrocution.

ATTENTION

Indique une situation risquant d'entrainer des blessures moyennement graves ou mineures, et/ou des dommages matériels.

• Ne jamais brancher ou débrancher l'appareil avec des mains humides d'éviter tout risque d'incendie ou de chocolélectrique.
• Prende soin de débrancher le cable en tenant la prise et non en tirant sur le cable lui-même. L'utilisation de l'appareil avec un cable endommagé représenté un risque d'incendie ou de chocoléctrique.
• La prise de courant devra être installée après de l'équipment et facilement accessible.
  Lorsque you deplace z lappareil, noubliez pas de le debrancher prealablement. En deplaant lappareil avec son cable branché a la prise du secteur peut endommager le cable et representer un risque d'incendie ou de chic electrique. Verifiez que you tenez bien la prise dans la main lorsque you deplace z lappareil.
• Eviter les emplacement humides, poussiereux ou directement exposés au soleil, à une source de chaleur ou tout autre emplacement exposé aux émissions de suie ou de vapeur afin d'éviter tout risque d'incendie ou de chocolélectrique.

ATTENTION

Indique une situation risquant d'entrainer des blessures moyennement graves ou mineures, et/ou des dommages matériels.

• Ne pas placer d'objets lourds sur l'appareil, cici pouvant entraîner la chute de l'appareil et des blessures et/ou des dommages matériels. De plus, l'objet lui-même peut tomber et entraîner des blessures et/ou des dommages matériels.
  L'accumulation de poussiere sur la prise de l'appareil ou dans la prise secteur peut provoquer un incendie. Nettoyz-les regulierement. Veillez également a bien inserer la prise de l'appareil dans la prise de courant.
  Pour des raisons de sécurité, coupez l'alimentation et débranchez la prise de l'appareil du secteur lorsque vous nettoyez l'appareil ou en cas d'inutilisation pendant 10 ou plus. Sinon, il y a risquedincendie ou de chic electrique.

2.DESCRIPTION GENERALE

Le distributeur d'antenne sans fil TOA, modele WD-4800,est prevu pour l'utilisation avec un systeme VHF/UHF pour les applications de renforcement du son. Il dispose de deux canaux dans lesquels les signaux d'entrée sont mixes puis distribués vers les quatre sorties.Le modele WD-4800 dispose aussi de quatre sorties de distribution en courant continu.

• Lors de l'installation, tenez-l'appareil, les antennes de reception, les cables d'antennes le plus possible à l'ecart lampes fluorescentes, des apparciels numériques, des ordinateurs et autres matériels générant du bruit haute fréquence.
• Eviter l'installation des antennes de réception à proximé d'objets metalliques (cadres metalliques, casiers, etc.). Les antennes doivent être placées à une distance minimale de 30 cm des murs.
• Maintenez une distance d'au moins 3 m entre deux antennes afin d'obtenir l'effect de diversité optimum, sachant que cette distance varie selon le type de construction et les dimensions de la pierce ou ces antennes sont installées.
• Utiliser un chiffon sec pour nettoyer le boftier. Ne jamais utiliser d'essence, de solvant ou autre liquide volatile.

4. NOMENCLATURE ET FONCTIONS

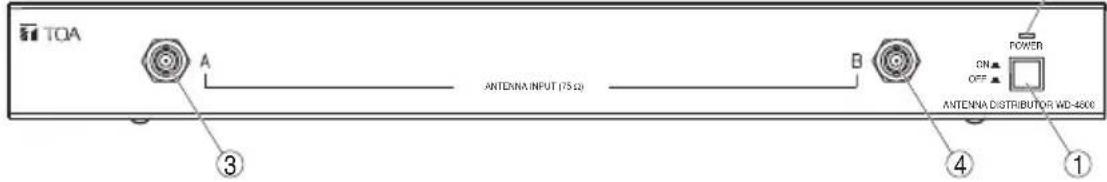

[Face avant]

1. Bouton marche/arrêt

Appuyer sur ce bouton pourmettre l'appareil sous tension.Appuyer a nouveau pour I'eteindre.

2. Témoin lumineux

Le témoin s'allume lorsque l'appareil est allumé.

3. Entrée d'antenne A en face avant

75Ω, BNC. Fournit 9 V CC/25 mA pour l'alimentation d'une antenne externe.

4. Entrée d'antenne B en face avant

75Ω, BNC. Fournit 9 V CC/25 mA pour l'alimentation d'une antenne externe.

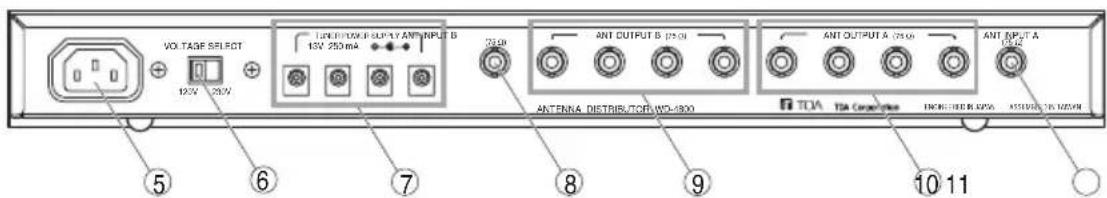

[Face arrière]

5. Entrée secteur

6. Selecteur de courant

Pour selectionner le voltage désiré.

7.Sortie de distribution de courant continu

Pour l'alimentation en courant continu

8. Entrée d'antenne B en face arrêté

75Ω, BNC. Fournit 9 V CC/25 mA pour l'alimentation d'une antennae externe.

9.Sortie de distribution d'antenne B 75Ω, BNC.

10.Sortie de distribution d'antenne A 75Ω, BNC.

11. Entrée d'antenne A en face arrêté

75Ω, BNC. Fournit 9 V CC/25 mA pour l'alimentation d'une antennae externe.

5. CONNXIONS

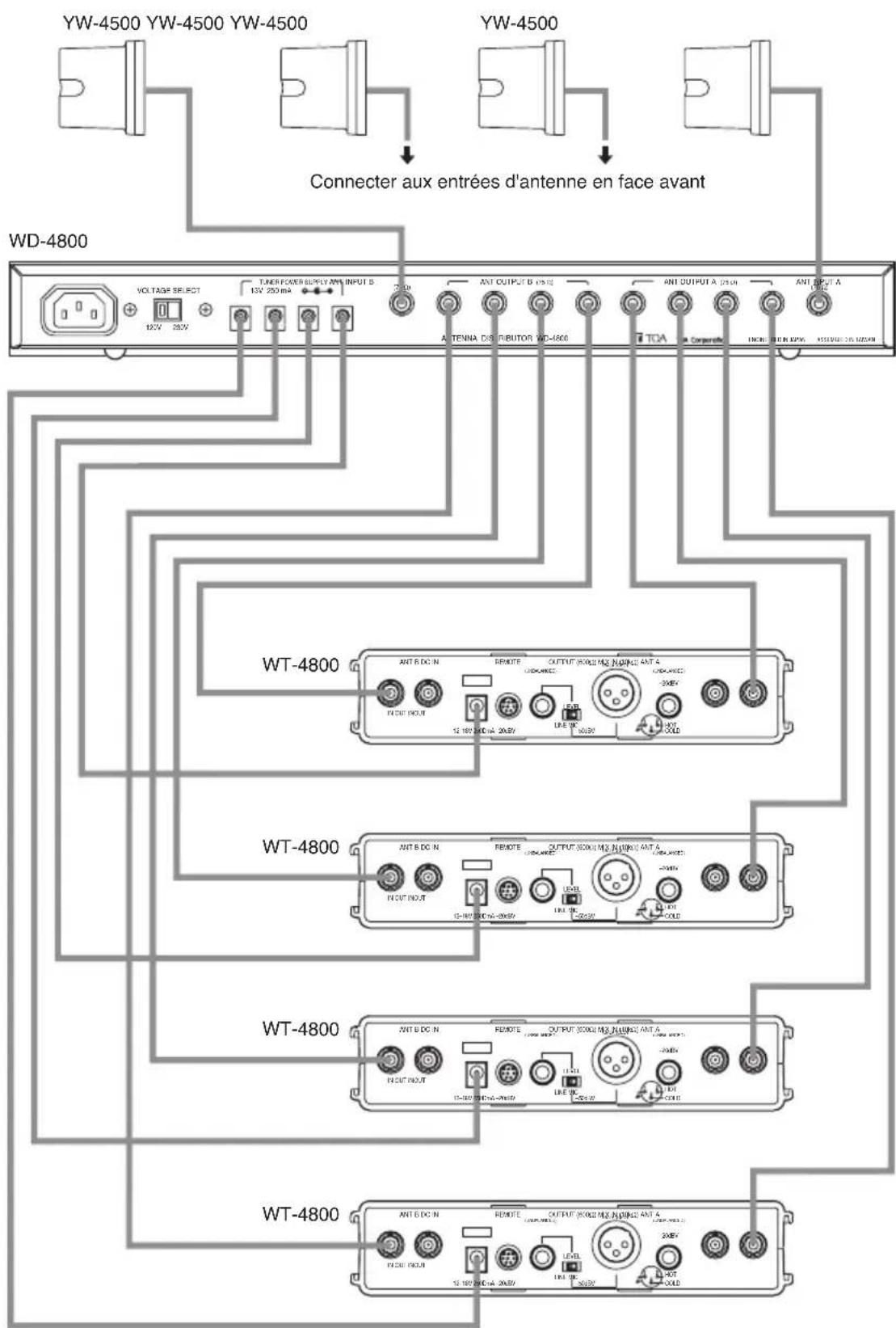

On peut connecter jusqu'à 4 tuners WT-4800 à l'appareil WD-4800 en utilisant une ou deux antennes de réception.

6. FONCTIONNEMENT

Etape 1. Mettez sous tension à la fois le WD-4800 et les tuners connectés (le témoin d'alimentation s'allume).
Etape 2. Mettez le bouton du microphone sans fil sur la position ON.

7. MONTAGE EN RACK

Utiliser une équerre MB-15B (en option) pour le montage de l'appareil en rack.

Etape 1. Retirer les patins en caoutchouc de la surface de l'appareil.

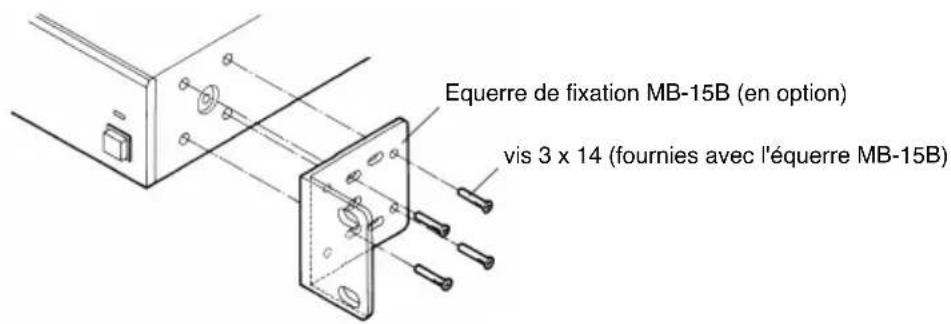

Etape 2. Utiliser les vis fournies avec I'équerre MB-15B pour la fixer sur les côts de l'appareil.

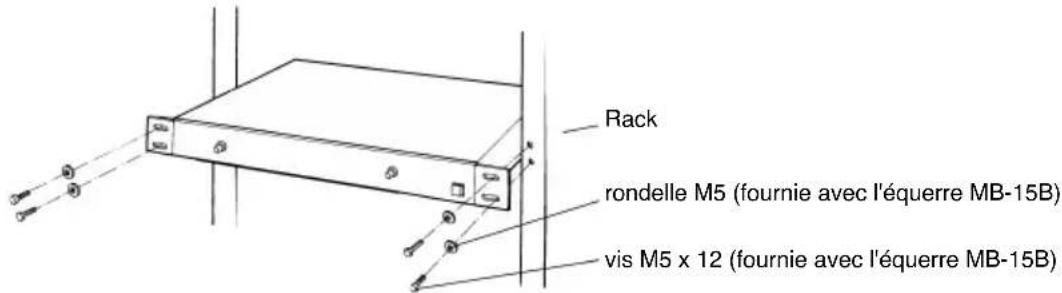

Etape 3. Utiliser les autres vis fournies avec l'équerre MB-15B, puis monter l'appareil dans le rack.

8. SPECIFICATIONS

Alimentation	secteur
Consomation	0.25 A (120 V CA)/0.15 A (230 V CA)
Gamme de fréquence VHF/UHF
Canaux de distribution 2 canaux
Entrée antenne	2 entrées (avant x 1, arrêté x 1), 75 Ω, BNC (alim. fantôme de 9 V CC/25 mA pour ANTENNE)
Sortie antenne 4 sorties, 75 Ω,	BNC
Alimentation CC 4 sorties (chaque sortie: 13 V CC/250 mA)
Indicateur	Lampe alimentation
Température de fonctionnement	-10 à +50°C
Finition Face avant: revêtement al., noirBoîtier: acier avec prédépôt, noir
Dimensions 420 (largeur) x 44 (h) x 305,5 (prof.) mm
Poids	3,55kg

Note: La conception et les specifications sont susceptibles de modifications sans préavis dans un souci d'amélioration.

- Accessoires

Cable CC. 4

- Produkt en option

Equerre de montage en rack MB-15B
